РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Портативная акустическая система с Bluetooth и FM-радио

PS-80BL

RUS

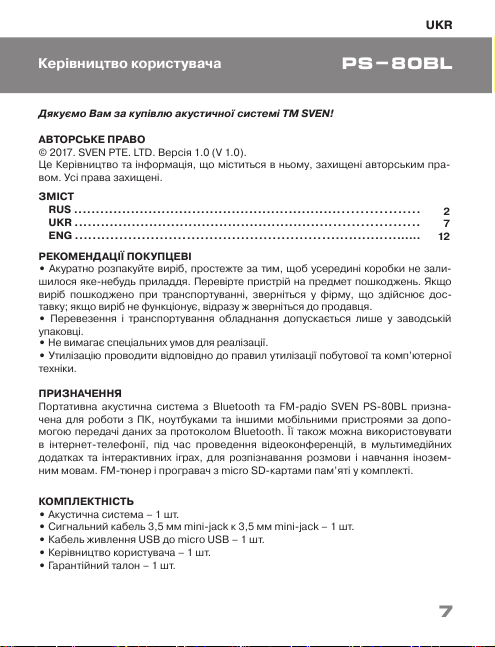

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не

остались какие-либо принадлежности. Проверьте устройство на предмет пов- реждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилам и утилизации бытовой и ком пьютер-

ной техники.

НАЗНАЧЕНИЕ

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-80BL пред- назначена для работы с ПК, ноутбуками и прочими мобильными устройствами посредством передачи данных по протоколу Bluetooth. Ее можно также исполь- зовать в интернет -телефонии, при провед ении видеоконференций , в мульти- медийных приложениях и интерактивных играх, для распознавания речи и обуче- ния иностранным языкам. Имеется встроеный FM-тюнер и проигрыватель с micro SD-карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.

• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.

• Кабель питания USB к micro USB – 1 шт.

• Руководство пользователя – 1 шт.

• Гарантийный талон – 1 шт.

СОДЕРЖАНИЕ

RUS ..............................................................................

UKR ..............................................................................

ENG ..............................................................................

2 7

Портативная акустическая

система с Bluetooth и FM-радио

RUS

Руководство пользователя

PS-80BL

ОСОБЕННОСТИ

• Беспроводная передача сигнала по Bluetooth

• Возможность управления переключением треков

• Проводная / беспроводная передача аудиосигнала

• Встроенный проиграватель аудиофайлов с карт памяти micro SD

• Встроенное FM-радио

• Алюминиевый корпус

• Радиус действия – до 10 метров

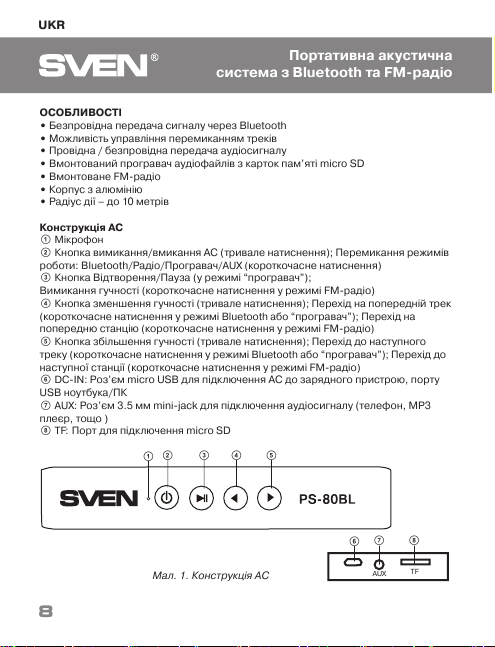

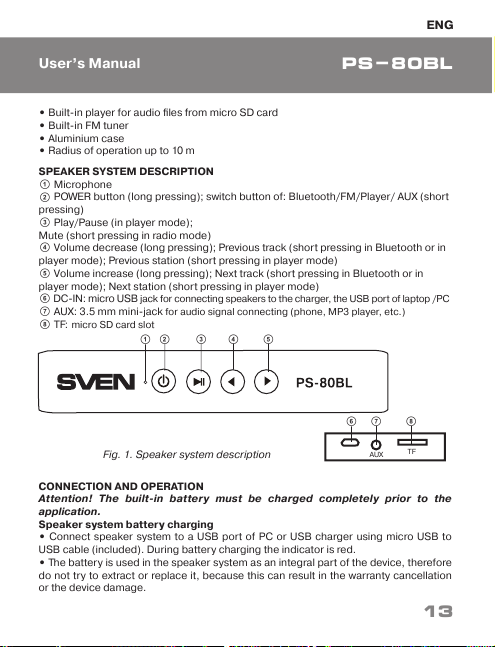

Устройство АС

a Микрофон b Кнопка включения/выключения АС (длительное нажатие); Переключение

режимов работы: Bluetooth/Проигрыватель/FM-радио/AUX (короткое нажатие) c Кнопка Воспроизведение/Пауза (в режиме проигрывателя); Выключение звука (короткое нажатие в режиме FM-радио) d Кнопка уменьшения громкости (длительное нажатие); Переход на предыдущий трек (короткое нажатие в режиме Bluetooth или проигрывателя); Переход на предыдущую станцию (короткое нажатие в режиме FM-радио) e Кнопка увеличения громкости (длительное нажатие); Переход на следующий трек (короткое нажатие в режиме Bluetooth или проигрывателя); Переход на следующую станцию (короткое нажатие в режиме FM-радио) f DC-IN: разъем micro USB для подключения АС к зарядному устройству, порту USB ноутбука/ПК g AUX: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер и т.п.) h TF: слот для подключения micro SD

Рис. 1. Конструкция АС

b c d e

AUX

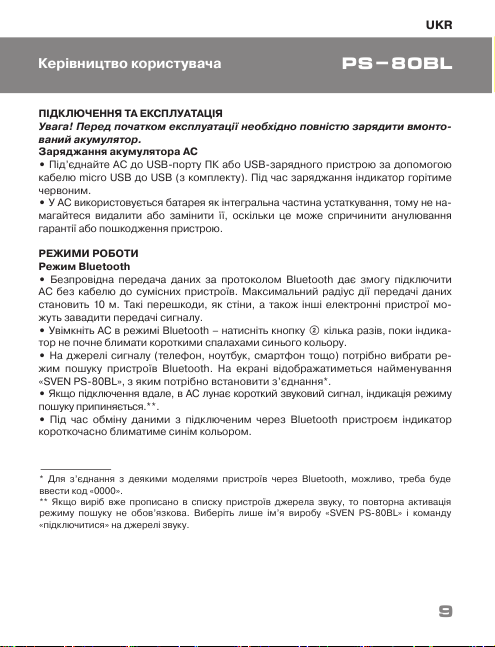

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью

кабеля micro USB к USB (из комплекта). При зарядке индикатор гори т к расным цветом.

• В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к ан- нулированию гарантии или к повреждению самого устройства.

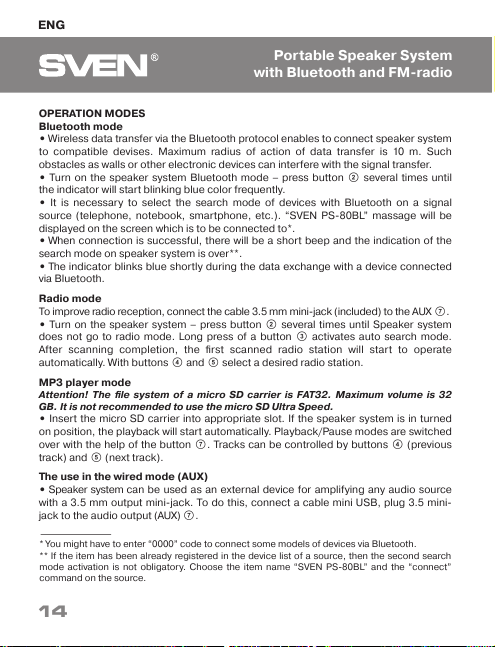

РЕЖИМЫ РАБОТЫ Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить

АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.

• Включите АС в режим Bluetooth – нажмите кнопку b несколько раз, пока инди-

катор не будет мигать короткими вспышками синего цвета.

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать

режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-80BL», с которым необходимо установить соединение*.

• При удачном подключении в АС раздаётся короткий звуковой сигнал, индика-

ция режима поиска прекращается**.

• Во время обмена данными с подключенным через Bluetooth устройством инди-

катор мигает редкими вспышками синего цвета.

RUS

Портативная акустическая

система с Bluetooth и FM-радио

* Для соединения с некоторыми моделями устройств по Bluetooth, возможно, потре- буется ввести код «0000». ** Если и зделие уже авторизов ано в списке устройст в источника, то повторная активация режима поиска необязательна. Выберите имя изделия «SVEN PS-80BL» и команду «подключиться» на источнике сигнала.

PS-80BL

RUS

Руководство пользователя

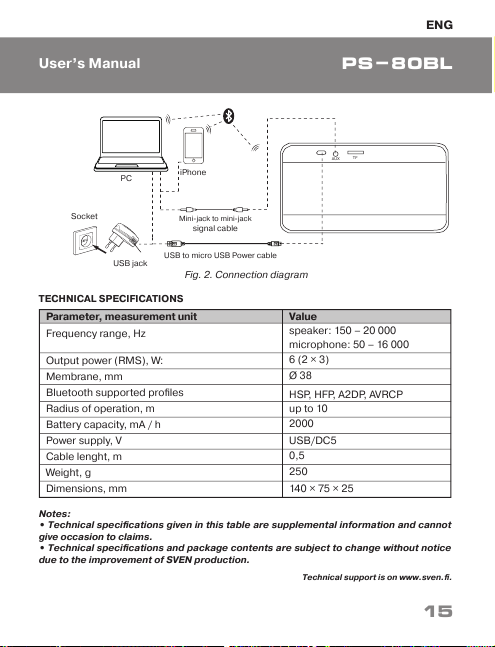

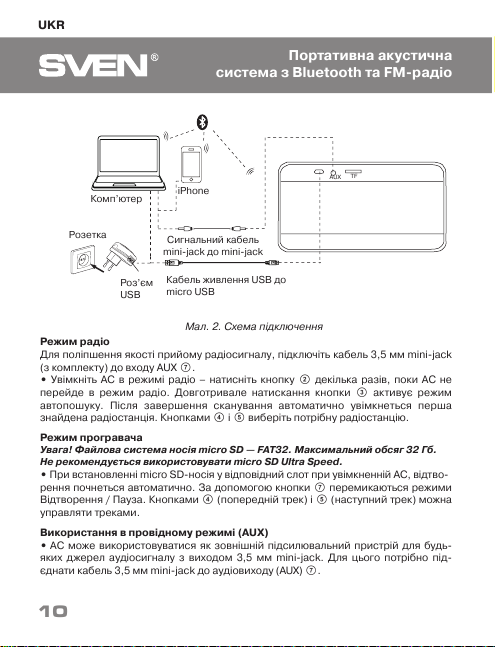

Рис. 2. Схема подключения

Разъем

USB

Розетка

iPhone

Кабель питания USB к micro USB

Компьютер

Cигнальный кабель mini-jack к mini-jack

AUX

Режим радио

Для улучшения качества приема радиосигнала, подключите кабель 3,5 мм mini- jack (из комплекта) к входу AUX g.

• Включите АС в режимe радио – нажмите кнопку b несколько раз, пока АС не

перейдет в режим р адио. Длительное нажатие кнопки

c активирует режим

автопоиска. После завершения сканирования автоматически включится первая найденная радиостанция. Кнопками d и e выберите нужную радиостанцию.

Режим проигрывателя

Внимание! Файловая система носителя micro SD – FAT32. Максимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.

• При установке micro SD-носителя в соответствующий слот при включенной АС,

воспроизведение начнётся автоматически. С помощью кнопки

g переключа-

ются режимы Воспроизведение/Пауза. Кнопками

d (предыдущий трек) и e

(следующий трек) можно управлять треками.

Использование в проводном режиме (AUX)

•

АС может использоваться как внешнее усилительное устройство для любых источников аудиосигнала с в ыходом 3,5 мм mini-jack. Для этого ну жно под- ключить кабель 3,5 mini-jack к аудиовыходу (AUX) g.
