РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
Портативная акустическая
система с Bluetooth и FM-радио
PS-77
2
RUS
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским
правом. Все права защищены.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Перевозка и транспортировка оборудования допускается только в заводской
упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами у тилизации бытовой и компьютер-
ной техники.
НАЗНАЧЕНИЕ
Портативная акустическая система с Bluetooth и FM-радио SVEN PS-77 пред-
назначена для работы с ПК, ноутбуками и прочими мобильными устройствами
посредством передачи данных по протоколу Bluetooth. Ее можно также исполь-
зовать в интернет-телефонии, при проведении видеоконференций, в мульти-
медийных приложениях и интерактивных играх. Имеется встроеный FM-тюнер
и проигрыватель с micro SD карт памяти.
КОМПЛЕКТНОСТЬ
• Акустическая система – 1 шт.
• Сигнальный кабель mini-jack к mini-jack – 1 шт.
• Кабель питания USB к micro USB – 1 шт.
• Карабин – 1 шт.
• Руководство пользователя – 1 шт.
• Гарантийный талон – 1 шт.
ОСОБЕННОСТИ
• Беспроводная передача сигнала по Bluetooth
• Воспроизведение музыки с micro SD card памяти
• Встроенное FM-радио
• Возможность проводного подключения к источнику звука
• Защита от воды (IPx5)
СОДЕРЖАНИЕ
RUS ...............................................................................
UKR ...............................................................................
ENG ...............................................................................
2
7
13
Портативная акустическая
система с Bluetooth и FM-радио
b
d
e
RUS
3
Руководство пользователя
Устройство АС
a Разъем для проводного подключения к источнику сигнала
b Разъем microUSB для подключения АС к зарядному устройству, порту USB
ноутбука/ПК
c Cлот для подключения TF Card
d Кнопка увеличения громкости (длительное нажатие);
Переход на следующий трек (в режиме проигрывателя и Bluetooth);
Переход на следующую станцию (в режиме FM-радио)
e Кнопка уменьшения громкости (длительное нажатие);
Переход на предыдущий трек (в режиме проигрывателя и Bluetooth);
Переход на предыдущую станцию (в режиме FM-радио)
f Кнопка Воспроизведение/Пауза (в режиме проигрывателя и Bluetooth);
Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
Выключение звука (короткое нажатие в режиме FM-радио);
Ответ на входящий вызов. Повторное нажатие сброс входящего вызова
g Переключение режимов работы: Bluetooth/Радио /Проигрыватель/AUX
(короткое нажатие);
Включения/выключения АС (длительное нажатие)
h Индикатор режима работы
Рис. 1. Конструкция АС
PS-77
f
g
a
c
h
ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Внимание! Перед началом эксплуатации необходимо полностью зарядить
аккумулятор.
Зарядка аккумулятора АС
• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью
кабеля microUSB к USB (из комплекта). При зарядке индикатор горит кр асным
цветом. Индикатор горит зел еным, ес ли аккуму лятор за ряжен.
• В АС используется аккумулятор в качестве интегральной части оборудования,
поэтому не пытайтесь удалить его или заменить, так как это может привести к ан-
нулированию гарантии или к повреждению самого устройства.
РЕЖИМЫ РАБОТЫ
Режим Bluetooth
• Беспроводная передача данных по протоколу Bluetooth позволяет подключить
АС без проводов к совместимым устройствам. Максимальный радиус действия
передачи данных составляет 10 м. Такие препятствия, как стены, а также другие
электронные устройства могут мешать передаче сигнала.
• Включите АС в режим Bluetooth.
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать
режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN
PS-77», с которым необходимо установить соединение*.
• При удачном подключении в АС раздаётся короткий звуковой сигнал, индика-
ция режима поиска прекращается**.
Режим радио
Для улучшения качества приема радиосигнала, подк лючите кабель microUSB
– USB (из комплекта) к входу microUSB.
• Включите АС в режимe радио – нажмите кнопку g несколько раз, пока АС не
перейдет в режим радио. Долговременное нажатие кнопки f активирует режим
автопоиска. После завершения сканирования автоматически вк лючится первая
найденная радиостанция. Кнопками d и e выберите нужную радиостанцию.
RUS
4
Портативная акустическая
система с Bluetooth и FM-радио
* Для соединени я с некоторыми моделями устройств по Bluet ooth, возможно, потре-
буется ввести код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация
режима поиска необязательна. Выберите имя изделия «SVEN PS-77» и команду «под-
ключиться» на источнике сигнала.
5
RUS
Руководство пользователя
Режим проигрывателя
Внимание! Файловая система носи теля micro SD – FAT32. Ма ксимальный
объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.
• При установке micro SD-носителя в соответствующий слот при включенной АС,
воспроизвед ение начнётся автоматически. С помощью кнопки f переклю-
чаются режимы Воспроизведение/Пауза. Кнопками e (предыдущий трек) и d
(cледующий трек) можно управлять треками.
Использование в проводном режиме (AUX)
• Подключите кабель 3.5 мм mini-jack – 3.5 мм mini-jack (из комплекта) к входу AUX,
а разъем 3.5 мм к источнику сигнала.
Рис. 2. Схема подключения
Разъем
USB
Розетка
Мобильное
устройство
Компьютер
PS-77
Кабель питания USB к microUSB
Сигнальный кабель mini-jack к mini-jack
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут
служить основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические
характеристики и комплектность могут быть изменены без предварительного уве-
домления.
Техническая поддержка на сайтe www.sven.fi.
RUS
6
Портативная акустическая
система с Bluetooth и FM-радио
Характеристики и ед. измерения
Частотный диапазон, Гц
Выходная мощность (RMS), Вт
Мембрана, мм
Радиус действия Bluetooth, м
Ёмкость аккумулятора, мА/ч
Питание, B
Вес, г
Размеры, мм
Значение
АС: 120 – 20 000
микрофон: 50 – 16 000
5
Ø 45
до 10
600
USB/DC5V
210
86 × 86 × 41
www.sven.fi
КЕРІВНИЦТВО
КОРИСТУВАЧА
Портативна акустична
система з Bluetooth та FM-радіо
PS-77
UKR
8

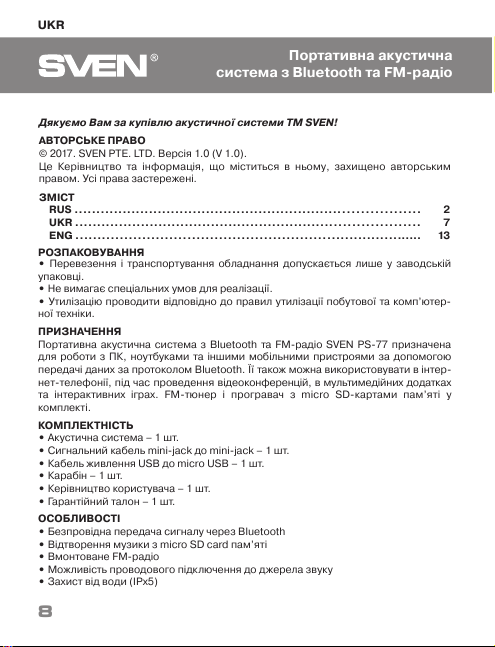

Портативна акустична
система з Bluetooth та FM-радіо
Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
АВТОРСЬКЕ ПРАВО
© 2017. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, зах ищено авторським
правом. Усі права застережені.
ЗМІСТ
RUS ..............................................................................
UKR ..............................................................................
ENG ..............................................................................
2
7
13
РОЗПАКОВУВАННЯ
• Перевезення і транспортування обладнання допускається лише у заводській
упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютер-
ної техніки.
ПРИЗНАЧЕННЯ
Портативна акустична система з Bluetooth та FM-радіо SVEN PS-77 призначена
для роботи з ПК, ноутбуками та іншими мобільними пристроями за допомогою
передачі даних за протоколом Bluetooth. Її також можна використовувати в інтер-
нет-телефонії, під час проведення відеоконфер енцій, в мультим едійних додатках
та і нтерактивн их ігра х. FM-тюнер і програвач з micro SD-картами пам’яті у
комплекті.
КОМПЛЕКТНІСТЬ
• Акустична система – 1 шт.
• Сигнальний кабель mini-jack до mini-jack – 1 шт.
• Кабель живлення USB до micro USB – 1 шт.
• Карабін – 1 шт.
• Керівництво користувача – 1 шт.
• Гарантійний талон – 1 шт.
ОСОБЛИВОСТІ
• Безпровідна передача сигналу через Bluetooth
• Відтворення музики з micro SD card пам’яті
• Вмонтоване FM-радіо
• Можливість проводового підключення до джерела звуку
• Захист від води (IPx5)
b
a
c
h
d
e

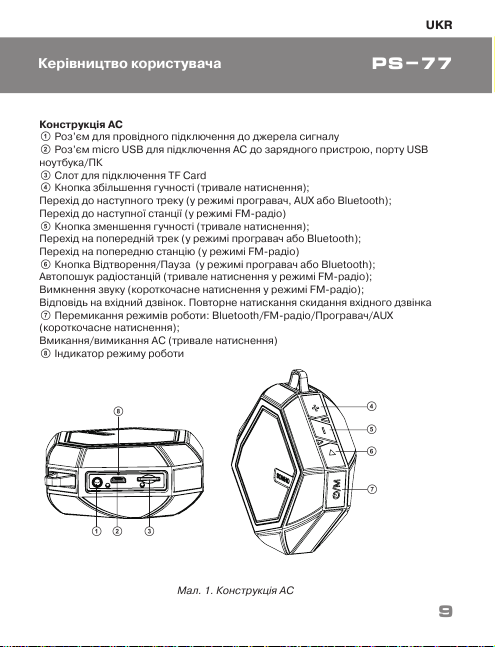

Конструкція АС
a Роз’єм для провідного підключення до джерела сигналу
b Роз’єм micro USB для підключення АС до зарядного пристрою, порту USB
ноутбука/ПК
c Cлот для підключення TF Card
d Кнопка збільшення гучності (тривале натиснення);
Перехід до наступного треку (у режимі програвач, AUX або Bluetooth);
Перехід до наступної станції (у режимі FM-радіо)
e Кнопка зменшення гучності (тривале натиснення);
Перехід на попередній трек (у режимі програвач або Bluetooth);
Перехід на попередню станцію (у режимі FM-радіо)
f Кнопка Відтворення/Пауза (у режимі програвач або Bluetooth);
Автопошук радіостанцій (тривале натиснення у режимі FM-радіо);
Вимкнення звуку (короткочасне натиснення у режимі FM-радіо);
Відповідь на вхідний дзвінок. Повторне натискання скидання вхідного дзвінка
g Перемикання режимів роботи: Bluetooth/FM-радіо/Програвач/AUX
(короткочасне натиснення);
Вмикання/вимикання АС (тривале натиснення)
h Індикатор режиму роботи
Мал. 1. Конструкція АС
f
g
UKR
Керівництво користувача
9
PS-77

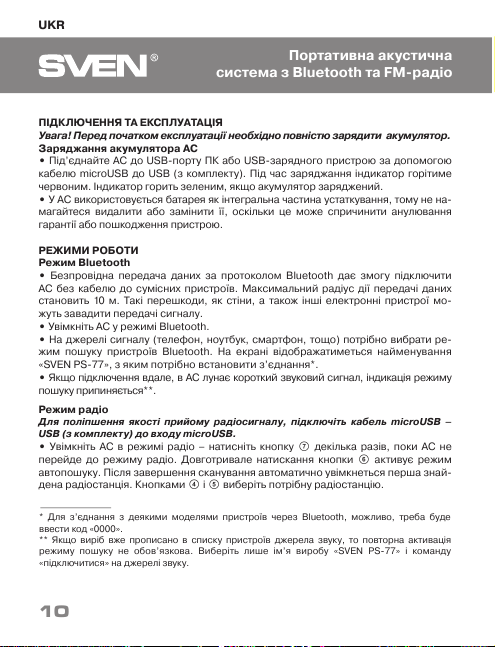

ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
Увага! Перед початком експлуатації необхідно повністю зарядити акумулятор.
Заряджання акумулятора АС
• Під’єднайте АС до USB-порту ПК або USB-зарядного пристрою за допомогою
кабелю microUSB до USB (з комплекту). Під час заряджання індикатор горіти ме
червоним. Індикатор горить зеленим, якщо акумулятор заряджений.
• У АС використовується батарея як інтегральна частина устаткування, тому не на-
магайтеся видалити або замінити її, оскільки це може спричинити анулювання
гарант ії або пошкод ження пристро ю.
РЕЖИМИ РОБОТИ
Режим Bluetooth
• Безпровідна передача даних за протоколом Bluetooth дає змогу підключити
АС без кабелю до сумісних пристроїв. Максимальний радіус дії передачі даних
становить 10 м. Такі перешкоди, як стіни, а також інші електронні пристрої мо-
жуть завадити передачі сигналу.
• Увімкніть АС у режимі Bluetooth.
• На джерелі сигналу (телефон, ноутбук, смартфон, тощо) потрібно вибрати ре-
жим пошуку пристроїв Bluetooth. На екрані відображатиметься найменування
«SVEN PS-77», з яким потрібно встановити з’єднання*.
• Якщо підключення вдале, в АС лунає короткий звуковий сигнал, індикація режиму
пошуку припиняється**.
Режим радіо
Для поліпшення якості прийому радіосигналу, підключіть кабель microUSB –
USB (з комплекту) до входу microUSB.
• Увімкніть АС в режимі радіо – натисніть кнопку g декілька разів, поки АС не
перейде до режиму радіо. Довготривале натискання кнопки f активує режим
автопошуку. Після завершення сканування автоматично увімкнеться перша знай-
дена радіостанція. Кнопками d і e виберіть потрібну радіостанцію.
* Для з’єднання з деякими моделями пристроїв через Bluetooth, можливо, треба буде
ввести код «0000».
** Якщо виріб вже прописано в списку пристроїв джерела звуку, то повторна активація
режиму п ошуку не об ов’язкова. Вибері ть лише ім’я виробу «S VEN PS-77» і команду
«підключитися» на джерелі звуку.
UKR
10
Портативна акустична
система з Bluetooth та FM-радіо
Режим програвача
Увага! Файлова система носія micro SD — FAT32. Максимальний обсяг 32 Гб.
Не рекомендується використовувати micro SD Ultra Speed.
• При встановленні micro SD-носія у відповідн ий слот п ри увімкненні й АС,
відтворення почнеться автоматично. За допомогою кнопки g перемикаються
режими Відтворення / Пауза. Кнопками e (попередній трек) і d (наступний
трек) можна управляти треками.
Використання у провідному режимі (AUX)
• Підк лючіть кабель 3,5 мм mini-jack – 3,5 мм mini-jack (з комплекту) до входу
AUX, а роз’єм 3,5 мм до джерела сигналу.

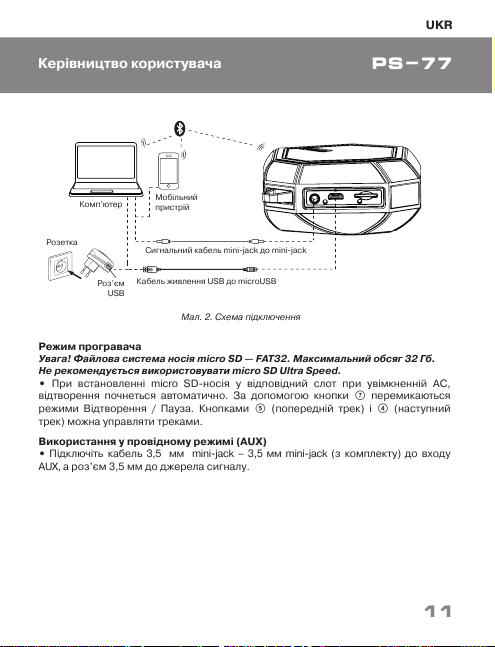

Мал. 2. Схема підключення
Роз’єм
USB
Розетка
Мобільний
пристрій
Комп’ютер
Кабель живлення USB до microUSB
Сигнальний кабель mini-jack до mini-jack
UKR
Керівництво користувача
11
PS-77
UKR
12
Портативна акустична
система з Bluetooth та FM-радіо

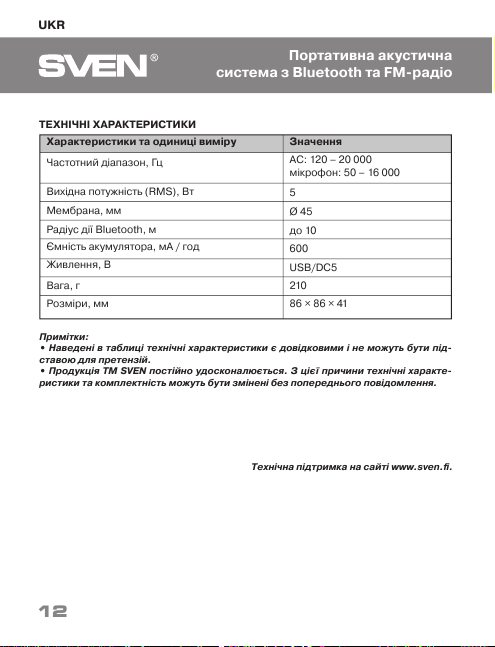

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
• Наведені в таблиці технічні характеристики є довідковими і не можуть бути під-
ставою для претензій.
• Продукція ТМ SVEN постійно удосконалюється. З цієї причини технічні характе-
ристики та комплектність можуть бути змінені без попереднього повідомлення.
Технічна підтримка на сайті www.sven.fi.
Характеристики та одиниці виміру
Частотний діапазон, Гц
Вихідна потужність (RMS), Вт
Мембрана, мм
Радіус дії Bluetooth, м
Ємність акумулятора, мА / год
Живлення, B
Вага, г
Розміри, мм
Значення
АС: 120 – 20 000
мікрофон: 50 – 16 000
5
Ø 45
до 10
600
USB/DC5
210
86 × 86 × 41
www.sven.fi
USER’S MANUAL
Портативная акустическая
система с Bluetooth и FM-радио
Portable Speaker System
with Bluetooth and FM-radio
PS-77
UNPACKING
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and computer
equipment.
APPLICATION
SVEN PS-77 portable multimedia speaker system with Bluetooth and FM-radio is
designed for operation with PC, note
books and other mobile devices by means of data
transfer via Bluetooth protocol. They can be also used in internet telephony, during video
conferences, in multimedia applications, in interactive games. FM-tuner and the player
with micro SD-cards are included.
PACKAGE CONTENTS
• Speaker system – 1 pc
• Mini-jack to mini-jack signal cable – 1 pc
• USB to microUSB power cable – 1 pc
• Сarabine – 1 pc
•
User’s Manual – 1 pc
• Warranty card – 1 pc
SPECIAL FEATURES
• Bluetooth wireless signal transmission
• Built-in player for audio files from micro SD card
• Built-in FM tuner
• Wired connection
• Waterproof (IPx5)
ENG
14
Portable Speaker System
with Bluetooth and FM-radio

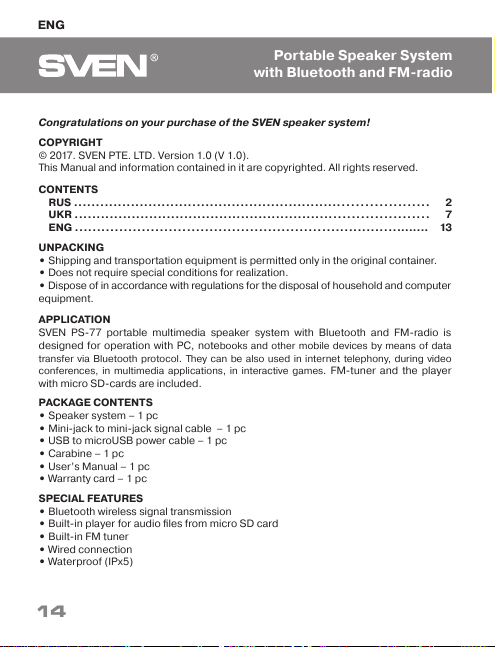

Congratulations on your purchase of the SVEN speaker system!
COPYRIGHT
© 2017. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.
CONTENTS
RUS ................................................................................
UKR ................................................................................
ENG ................................................................................
2
7
13
b
a
c
h
d
e

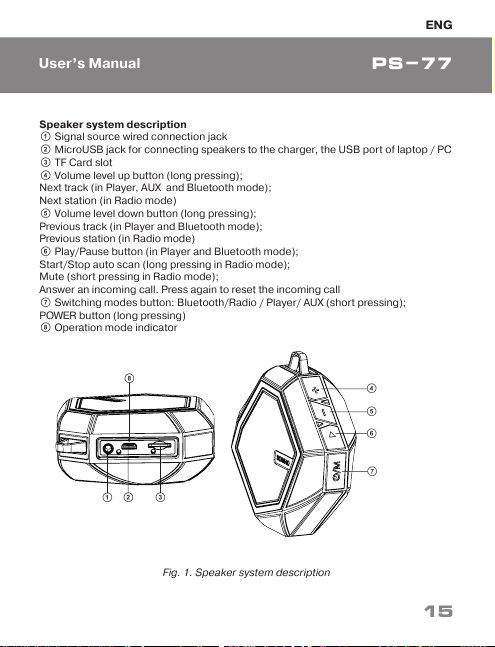

Speaker system description
a Signal source wired connection jack
b MicroUSB jack for connecting speakers to the charger, the USB port of laptop / PC
c TF Card slot
d Volume level up button (long pressing);
Next track (in Player, AUX and Bluetooth mode);
Next station (in Radio mode)
e Volume level down button (long pressing);
Previous track (in Player and Bluetooth mode);
Previous station (in Radio mode)
f Play/Pause button (in Player and Bluetooth mode);
Start/Stop auto scan (long pressing in Radio mode);
Mute (short pressing in Radio mode);
Answer an incoming call. Press again to reset the incoming call
g Switching modes button: Bluetooth/Radio / Player/ AUX (short pressing);
POWER button (long pressing)
h Operation mode indicator
Fig. 1. Speaker system description
f
g
ENG
15
User’s Manual
PS-77

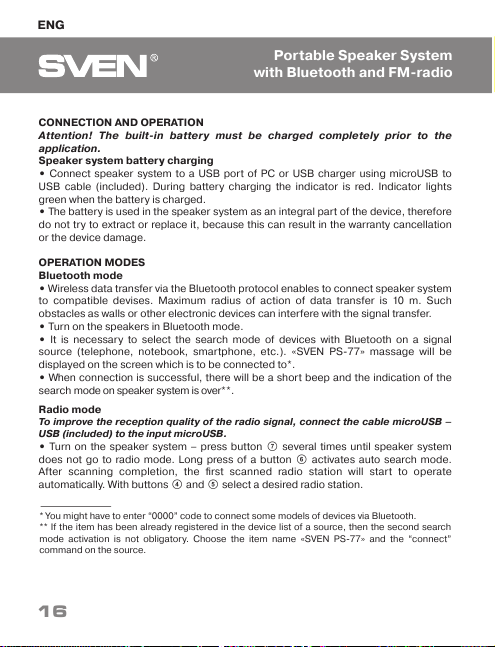

CONNECTION AND OPERATION
Attention! T he built- in batter y must be char ged comple tely prior to th e
application.
Speaker system battery charging
• Connect speaker system to a USB por t of PC or USB charger using microUSB to
USB cable (included). During battery charging the indicator
is red. Indicator lights
green when the battery is charged.
• The battery is used in the speaker system as an integral part of the device, therefore
do not tr y to extract or replace it, because this can result in the warranty cancellation
or the device damage.
OPERATION MODES
Bluetooth mode
• Wireless data transfer via the Bluetooth protocol enables to connect speaker system
to compatible devises. Maximum radius of action of data transfer is 10 m. Such
obstacles as walls or other electronic devices can interfere with the signal transfer.
• Turn on the speakers in Bluetooth mode.
• It is necessar y to select the search mode of devices with Bluetooth on a signal
source (telephone, notebook, smar tphone, etc.). «SVEN PS-77» massage will be
displayed on the screen which is to be connected to
*.
• When connection is successful, there will be a short beep and the indication of the
search mode on speaker system is over**.
Radio mode
To improve the reception quality of the radio signal, connect the cable microUSB –
USB (included) to the input microUSB.
• Turn on the speaker system – press button g several times until speaker system
does not go to radio mode. Long press of a button f activates auto search mode.
After s canning compl etion, the first scanned radio station will start to operate
automatically. With buttons d and e select a desired radio station.
* You might have to enter “0000” code to connect some models of devices via Bluetooth.
** If the item has been already registered in the device list of a source, then the second search
mode activation is not obligatory. Choose the item name «SVEN PS-77» and the “connect”
command on the source.
ENG
16
Portable Speaker System
with Bluetooth and FM-radio
Player mode
Attention! The file system of a micro SD carrier is FAT32. Maximum volume is 32
GB. It is not recommended to use the micro SD Ultra Speed.
• The system will enter the Player mode automatically when a carrier micro SD is
connected to corresponding ports. Use button f to switch bet ween Play / Pause
modes. You can control tracks by using buttons e (previous track) and d (next
track).
The use in the wired mode (AUX)
•
To connect the speakers to an additional signal source use a AUX connector and
3.5 mm mini-jack signal cable (not included).

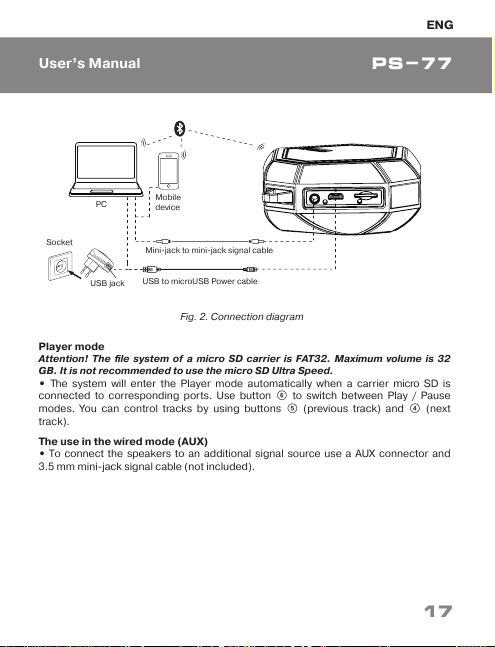

Fig. 2. Connection diagram
USB jack
Socket
Mobile
device
PC
USB to microUSB Power cable
Mini-jack to mini-jack signal cable
ENG
17
User’s Manual
PS-77
ENG
18
Portable Speaker System
with Bluetooth and FM-radio

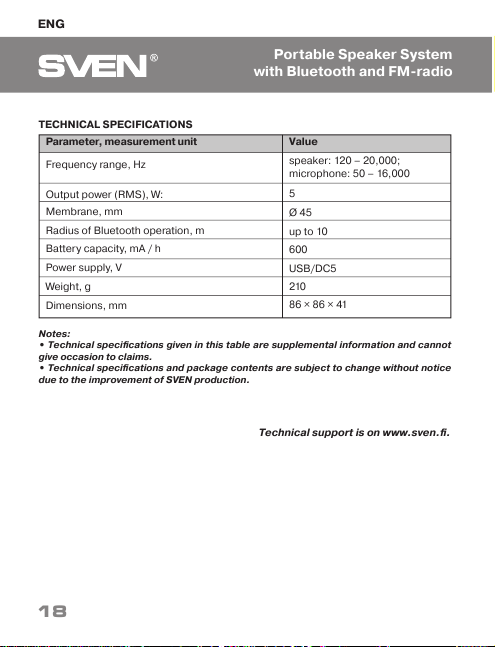

TECHNICAL SPECIFICATIONS
Notes:
• Technical specifications given in this table are supplemental information and cannot
give occasion to claims.
• Technical specifications and package contents are subject to change without notice
due to the improvement of SVEN production.
Param ete r, me asu reme nt unit
Frequency range, Hz
Output power (RMS), W:
Membrane, mm
Radius of Bluetooth operation, m
Battery capacity, mA / h
Power supply, V
Weight, g
Dimensions, mm
Value
speaker: 120 – 20,000;
microphone: 50 – 16,000
5
Ø 45
up to 10
600
USB/DC5
210
86 × 86 × 41
Technical support is on www.sven.fi.
Портативная акустическая
система с Bluetooth и FM-радио
Модель: PS-77
Импортер в России: ООО «РЕГАРД», 109052,
РФ, г. Москва, ул. Нижегородская, д. 86, корп. Б.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес.
Срок службы: 2 года.
Производитель: «СВЕН ПТЕ. Лимитед»,
176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано в Китае.
Модель: PS-77
Постачальник/імпортер в Україні:
ТОВ «СВЕН Центр», 08400, Київська область,
м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31,
тел. (044) 233-65-89/98. Призначення, споживчі
властивості та відомості про безпеку товару дивіться
у Керівництві користувача. Умови гарантійного
обслуговування дивіться в гарантійному талоні
або на сайті www.sven.fi.
Гарантійний термін: 12 міс.
Строк служби: 2 роки.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під контролем
«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,
Котолахдентіє, 15. Зроблено в Китаї.
Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the
control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.
® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.
PS-77
Loading...
