РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
Портативная акустическая
система с Bluetooth и FM-радио
PS-72

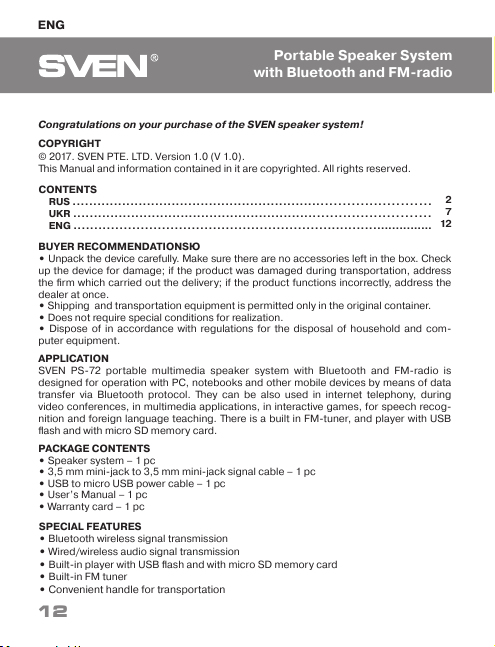

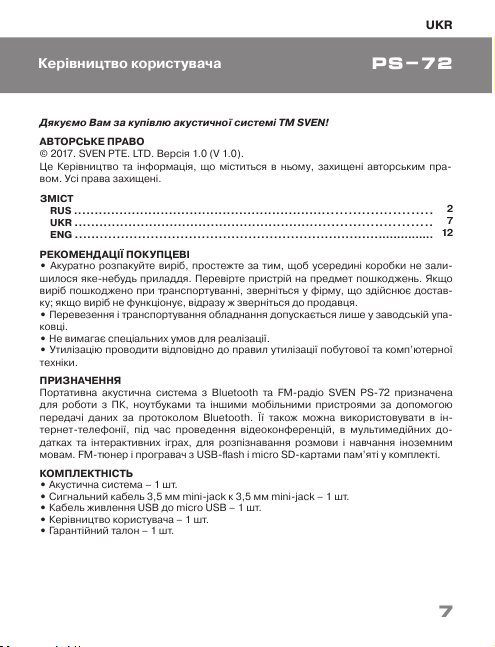

Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским
правом. Все права защищены.
СОДЕРЖАНИЕ
RUS .....................................................................................
UKR .....................................................................................
ENG .......................................................................................
2
7
12
2
RUS
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не ос-
тались какие-либо принад лежности. Проверьте устройство на предмет повреж-
дений. Если изделие повреждено при транспортировке, обратитесь в фирму, осу-
ществляющую доставку; если изделие не функционирует, сразу же обратитесь
к продавцу.
• Перевозка и транспортировка оборудования допускается только в заводской упа-
ковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютер-
ной техники.
НАЗНАЧЕНИЕ
Портативная акустическая система с Blue tooth и FM-радио SVEN PS-72 пред-
назначена для работы с ПК, ноутбуками и прочими мо бильными устройствами
посредством передачи данных по протоколу Bluetooth. Ее можно также исполь-
зовать в интернет-телефонии, при проведении видеоконференций, в мультиме-
дийных приложениях и интерактивных играх, для распознавания речи и обуче-
ния иностранным языкам. Имеется встроеный FM-тюнер, и проигрыватель с USB
flash и microSD карт памяти.
КОМПЛЕКТНОСТЬ
• Акустическая система – 1 шт.
• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.
• Кабель питания USB к micro USB – 1 шт.
• Руководство пользователя – 1 шт.
• Гарантийный талон – 1 шт.
Портативная акустическая
система с Bluetooth и FM-радио
TF
USB
ON-OFF
DC5V
RUS
3
Руководство пользователя
PS-72
ОСОБЕННОСТИ
• Беспроводная передача сигнала по Bluetooth
• Проводная / беспроводная передача аудиосигнала
• Встроенный проигрыватель аудиофайлов с USB flash и micro SD карт памяти
• Встроенное FM-радио
• Удобная ручка для переноски
Устройство АС
a Mикрофон
b Индикатор
c Переход на предыдущий трек (в режиме проигрывателя и Bluetooth);
Переход на предыдущую станцию (в режиме FM-радио)
d Кнопка Воспроизведение/Пауза (в режиме проигрывателя и Bluetooth);
Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
Выключение звука (короткое нажатие в режиме Радио и Line in);
Кнопка приема/завершение вызова
e Переход на следующий трек (в режиме проигрывателя и Bluetooth);
Переход на следующую станцию (в режиме FM-радио)
f M: переключение режимов работы: Bluetooth / Радио / Проигрыватель / Line in
g Кнопка включения/выключения АС
h USB: разъем для подключение USB flash

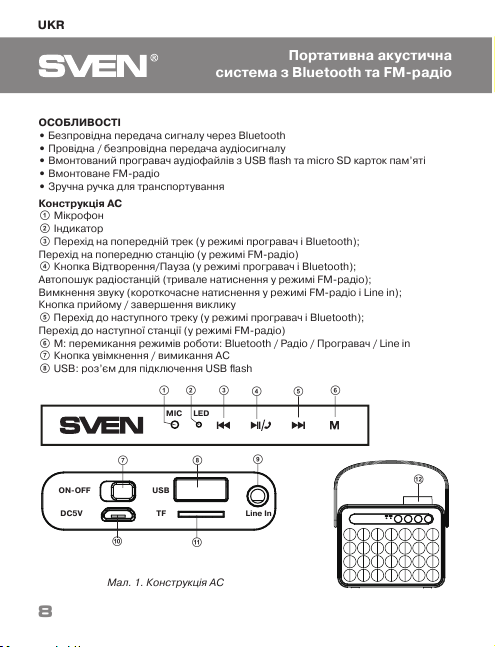

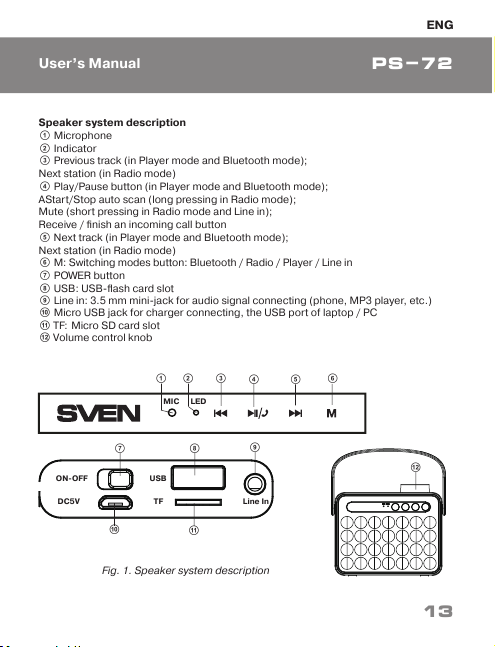

Рис. 1. Конструкция АС
c
d
f
e
MIC LED
ba
Line In
l
g
h
i
k
j

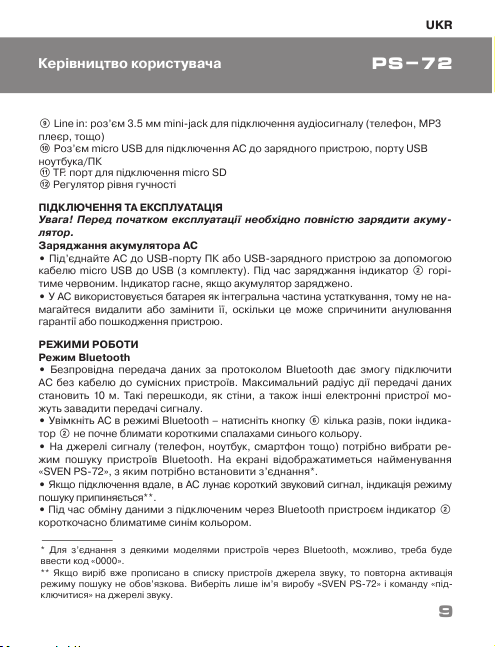

i Line in: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон,
MP3 плеер и т.п.)
j Pазъем micro USB для подключения АС к зарядному устройству, порту USB
ноутбука/ПК
k TF: слот для подключения micro SD
l Ручка регулировки уровня громкости

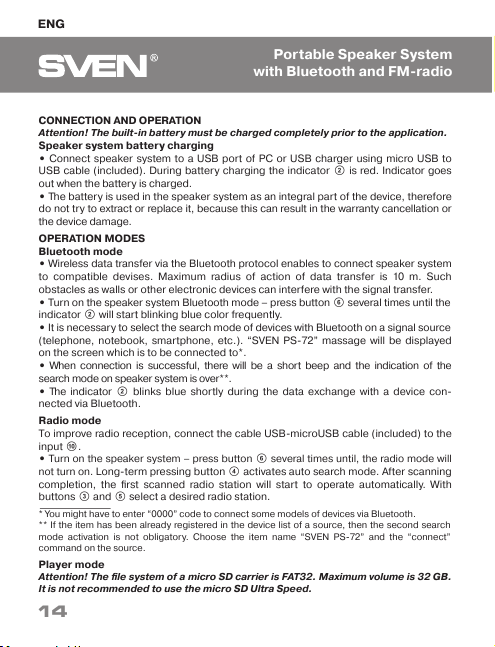

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Внимание! Перед началом эксплуатации необходимо полностью зарядить
аккумулятор.
Зарядка аккумулятора АС
• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью
кабеля micro USB к USB (из комплекта). При зарядке индикатор b горит крас-
ным цветом. Индикатор гаснет, если аккумулятор полностью заряжен.
• В АС используется аккумулятор в качестве интегральной части оборудования,
поэтому не пытайтесь удалить его или заменить, так как это может привести к ан-
нулированию гарантии или к повреждению самого устройства.
РЕЖИМЫ РАБОТЫ
Режим Bluetooth
• Беспроводная передача данных по протоколу Bluetooth позволяет подключить
АС без проводов к совместимым устройствам. Максимальный радиус действия
передачи данных составляет 10 м. Такие препятствия, как стены, а также другие
электронные устройства могут мешать передаче сигнала.
• Включите АС в режим Bluetooth – нажмите кнопку f несколько раз, пока инди-
катор b не будет мигать короткими вспышками синего цвета.
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать
режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN
PS-72», с которым необходимо установить соединение*.
• При удачном подключении в АС раздаётся короткий звуковой сигнал, индика-
ция режима поиска прекращается**.
• Во время обмена данными с подключенным через Bluetooth устройством инди-
катор b мигает редкими вспышками синего цвета.
RUS
4
Портативная акустическая
система с Bluetooth и FM-радио
* Для соединени я с некоторыми моделями устройств по Bluet ooth, возможно, потре-
буется ввести код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация
режима поиска необязательна. Выберите имя изделия «SVEN PS-72» и команду «под-
ключиться» на источнике сигнала.
5
PS-72
RUS
Руководство пользователя
Режим радио
Для улучшения качества приема радиосигнала, подключите кабель USB-micro
USB (из комлпекта) к входу
j.
• Включите АС в режимe радио – нажмите кнопку f несколько раз, пока не
включится режим радио. Долговременное нажатие кнопки d активирует ре-
жим автопоиска. После зав ершения сканирования автоматически вкл ючится
первая найденная радиостанция. Кнопками c и e выберите нужную радио-
станцию.
Режим проигрывателя
Внимание! Файловая система носителя m icro SD или USB flash – FAT32.
Максимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra
Speed.
• При установке USB flash или micro SD-носителя в соответствующий слот при
включенной АС, воспроизведение начнётся автоматически. С помощью кнопки
d переключаются режимы Воспроизведение/Пауза. Кнопками c (предыдущий
трек) и e (cледующий трек) можно управлять треками.

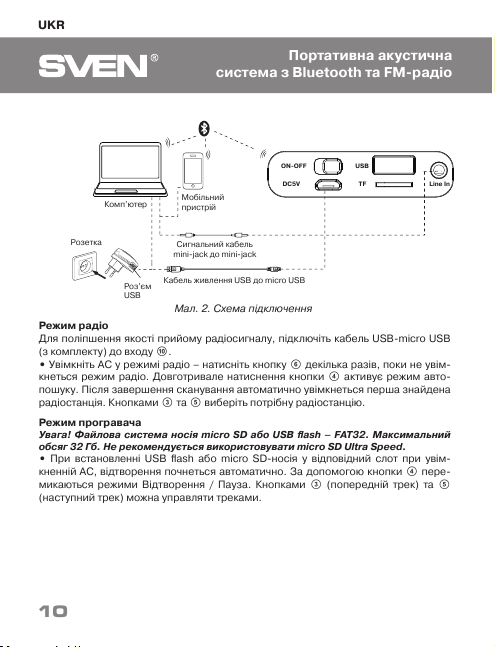

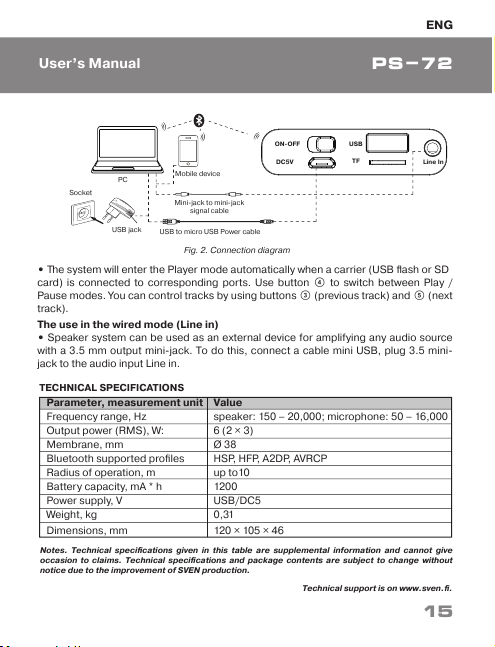

Рис. 2. Схема подключения
Разъем
USB
Розетка
Мобильное
устройство
Кабель питания USB к micro USB
Компьютер
Cигнальный кабель
mini-jack к mini-jack
TF
USB
ON-OFF
DC5V
Line In
