Sven PS-600 User Manual [ru]

Портативная акустическая
система с Bluetooth
и FM-радио

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

PS-600
PS-650

www.sven.fi

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2019. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

СОДЕРЖАНИЕ

RUS .......................................................................................................... 2

UKR .......................................................................................................... 7

ENG .........................................................................................................12

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались ка­кие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если из­делие не функционирует, сразу же обратитесь к продавцу.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

НАЗНАЧЕНИЕ

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-600, PS-650 предназна­чена для работы с ПК, ноутбуками и прочими мобильными устройствами посредством пере­дачи данных по протоколу Bluetooth. Ее можно также использовать в интернет-телефонии, при
проведении видеоконференций, в мультимедийных приложениях и интерактивных играх, для
распознавания речи и обучения иностранным языкам. Имеется микрофонный вход с функци­ей эхо, встроенный FM-тюнер и проигрыватель с USB-flash и micro SD-карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.

• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.

• Кабель питания USB к micro USB – 1 шт.

• Руководство пользователя – 1 шт.

• Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Беспроводная передача сигнала по Bluetooth

• Эффектная разноцветная подсветка

• Возможность управления переключением треков

• Проводная / беспроводная передача аудиосигнала

• Встроенный проиграватель аудиофайлов с USB-flash и карт памяти micro SD

• Встроенный эквалайзер

• Микрофонный вход с функцией эхо

• Встроенное FM-радио

• LED дисплей

Техническая поддержка размещена на сайте www.sven.fi.

Здесь же Вы сможете найти обновленную версию данного Руководства.

2

Руководство пользователя

PS-600
PS-650

Устройство АС

a MIC: 6,3mm jack разъем для подключения микрофона
b AUX: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер, т.п.)
c TF CARD: разъем для подключения micro SD
d Дисплей
e USB: разъем для подключение USB flash
f ON/OFF: кнопка включения/выключения АС
g DC 5V: разъем micro USB для подключения АС к зарядному устройству, порту USB

ноутбука/ПК

h Индикатор
i 0-9: выбор номера трека (в режиме Проигрывателя);

выбор номера станции/частоты (в режиме FM-радио)

Рис.1.

3

j MODE: переключение режимов работы: Bluetooth/FM-радио/Проигрыватель/LINE IN
(короткое нажатие);
включение/выключение служебных сигналов (длительное нажатие)

k LIGHT: переключения режимов подсветки
l DEL/TWS: удаление FM-станции (длительное нажатие в режиме Радио);

Подключение допонительной АС (только в режиме Bluetooth)
m EQ: кнопка включения режима эквалайзера (короткое нажатие);
сброс настроек (длительное нажатие)
n FM+/
и Bluetooth);
Навигация по треку (длительное нажатие в режиме Проигрывателя);
Переход на следующую станцию/частоту (в режиме FM-радио)
o AUTO SCAN/
Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
Выключение звука (короткое нажатие в режиме FM-радио и LINE IN)
p FM-/
и Bluetooth);
Навигация по треку (длительное нажатие в режиме Проигрывателя);
Переход на предыдущую станцию/частоту (в режиме FM-радио)
q CH/
FM-радио);
кнопка выбора режимa повтора (в режиме Проигрывателя):
ONE – повтор текущего трека;
RAND – воспроизведение треков в случайном порядке;
ALL – воспроизведение всех треков в последовательном порядке

r MIC VOL +/-: ручка регулировки уровня громкости микрофона
s ECHO +/-: ручка регулировки уровня эха микрофона
t VOLUME+/-: ручка регулировки уровня громкости АС

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью кабеля micro
USB к USB (из комплекта). При зарядке индикатор h горит красным цветом. Индикатор h
гаснет, если аккумулятор заряжен.

• В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не
пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии
или к повреждению самого устройства.

: переход на следующий трек (короткое нажатие в режиме Проигрывателя

: кнопка Воспроизведение/Пауза (в режиме Проигрывателя и Bluetooth);

: переход на предыдущий трек (короткое нажатие в режиме Проигрывателя

: кнопка выбора режима переключения между станциями или частотой (в режиме

РЕЖИМЫ РАБОТЫ

Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить АС без про­водов к совместимым устройствам. Максимальный радиус действия передачи данных сос­тавляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут ме­шать передаче сигнала.

4

Руководство пользователя

PS-600
PS-650

Компьютер

Розетка

• Включите АС в режим Bluetooth – нажмите кнопку МODE j несколько раз, пока на дисплее
не отобразится надпись «bt».

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поис­ка устройств Bluetooth. На экране отобразится наименование «SVEN PS-600/650», с которым
необходимо установить соединение*.

• При удачном подключении в АС раздаётся короткий звуковой сигнал, индикация режима по­иска прекращается**.

* Для соединения с некоторыми моделями устройств по Bluetooth, возможно, потребуется
ввести код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация ре­жима поиска необязательна. Выберите имя изделия «SVEN PS-600/650» и команду «подклю­читься» на источнике сигнала.

Режим Радио

• Для улучшения качества приема радиосигнала, подключите кабель 3,5 мм mini-jack (из ком­плекта) к входу AUX b или кабель USB-micro USB (из комплекта) к входу DC 5V g.

• Включите АС в режимe радио – нажмите кнопку МODE j несколько раз, пока на дисплее
не отобразится частота радиостанции. Долговременное нажатие кнопки o активирует режим
автопоиска. После завершения сканирования автоматически включится первая найденная ра­диостанция. Кнопками p и n выберите нужную радиостанцию.

Разъем

USB

Мобильное
устройство

Cигнальный кабель
mini-jack к mini-jack

Кабель питания

USB к micro USB

Рис. 2. Схема подключения

Режим Проигрывателя

Внимание! Файловая система носителя micro SD – FAT32. Максимальный объем 32 Гб. Не
рекомендуется использовать micro SD Ultra Speed.

• При установке USB-flash или micro SD-носителя в соответствующий слот при включенной
АС, воспроизведение начнётся автоматически. С помощью кнопки o переключаются режи­мы Воспроизведение/Пауза. Кнопками p (предыдущий трек) и n (cледующий трек) можно
управлять треками.

5

Использование в проводном режиме

• АС может использоваться как внешнее усилительное устройство для любых источников ау­диосигнала с выходом 3,5 мм mini-jack. Подключите кабель 3,5 mini-jack к аудиовходу AUX b.
Включите АС в режим LINE – нажмите кнопку МODE j несколько раз, пока на дисплее не ото­бразится надпись «LINE».

Сброс настроек

Для сброса настрое тембров и запомненных радио станций: долговременно нажмите кнопку
EQ m, на дисплее d отобразится надпись "RES", после чего нажмите кнопу o (PLAY/PAUSE).

Подключение дополнительной АС

К моделям PS-600/PS-650 можно подключить дополнительную АС (только в режиме Bluetooth):

• Включите обе АС в режим Bluetooth.

• Подключите источник сигнала к одной из АС по Bluetooth (вторая колонка должна находится

в режиме поиска).

• На обеих АС нажмите и удерживайте кнопку TWS l. На дисплее d начнет мигать надпись TWS.

• При удачном подключении двух АС между собой, надпись TWS будет светиться постоянно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения Значение PS-600 Значение PS-650

Частотный диапазон, Гц 45 – 22 000 45 – 22 000
Выходная мощность (RMS), Вт 50 (2 × 25) 50 (2 × 25)

Диаметр динамикa, мм Ø 35 + Ø 110 Ø 35 + Ø 110

Поддерживаемые профили Bluetooth

Радиус действия, м до 10 до 10
Ёмкость аккумулятора, мА*ч 4 000 (2 шт.) 4 000 (2 шт.)
Питание, B USB/DC 5V USB/DC 5V
Вес, г 3 800 3 850
Размеры, мм 470 × 240 × 240 470 × 240 × 240

Примечания:

• Приведенные технические характеристики справочные и не могут служить основани­ем для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические харак­теристики и комплектность могут быть изменены без предварительного уведомления.

HSP, HFP, A2DP,

AVRCP

HSP, HFP, A2DP,

AVRCP

6

UKR

Керівництво користувача

PS-600
PS-650

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2019. SVEN PTE. LTD. Версія 2.0 (V 2.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ЗМІСТ

RUS .......................................................................................................... 2

UKR .......................................................................................................... 7

ENG .........................................................................................................12

РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося
яке-небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено
при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує,
відразу ж зверніться до продавця.

• Перевезення і транспортування обладнання допускається лише у заводській упаковці.

• Не вимагає спеціальних умов для реалізації.

• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.

ПРИЗНАЧЕННЯ

Портативна акустична система з Bluetooth та FM-радіо SVEN PS-600, PS-650 призначена для
роботи з ПК, ноутбуками та іншими мобільними пристроями за допомогою передачі даних
за протоколом Bluetooth. Її також можна використовувати в інтернет-телефонії, під час прове­дення відеоконференцій, в мультимедійних додатках та інтерактивних іграх, для розпізнаван­ня розмови і навчання іноземним мовам. FM-тюнер і програвач з USBflash.

КОМПЛЕКТНІСТЬ

• Акустична система – 1 шт.

• Сигнальний кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.

• Кабель живлення USB до micro USB – 1 шт.

• Керівництво користувача – 1 шт.

• Гарантійний талон – 1 шт.

ОСОБЛИВОСТІ

• Безпровідна передача сигналу через Bluetooth

• Ефектне різнокольорове підсвічування

• Можливість управління перемиканням треків

• Провідна / безпровідна передача аудіосигналу

• Вмонтований програвач аудіофайлів з USB-flash і карток пам’яті micro SD

• Вмонтований еквалайзер

• Мікрофонний вхід з функцією ехо

• Вмонтоване FM-радіо

• LED дисплей

Технічна підтримка розміщена на сайті www.sven.fi.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

7

UKR

Портативна акустична система

з Bluetooth та FM-радіо

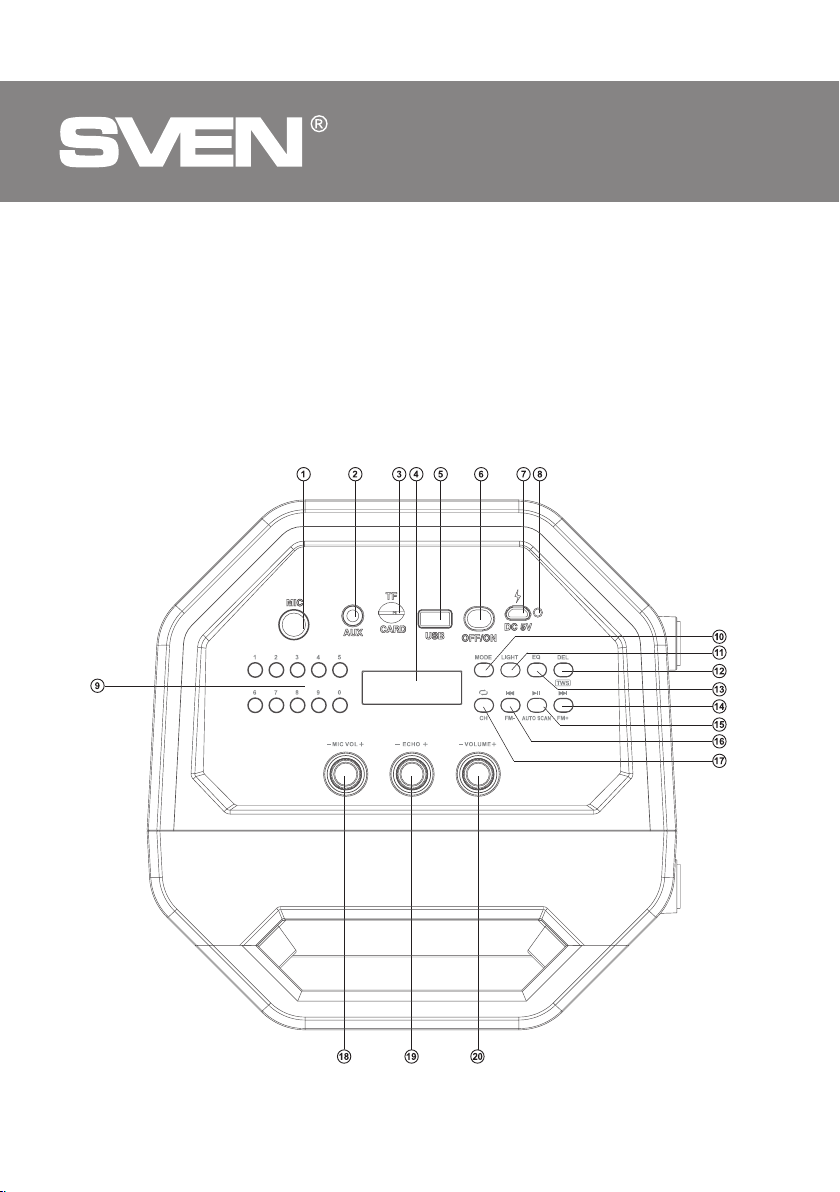

Конструкція АС

a MIC: 6,3 мм джек роз’єм для підключення мікрофона
b AUX: роз’єм 3,5 мм mini-jack для підключення аудіосигналу (телефон, MP3 плеєр, тощо)
c TF CARD: роз’єм для підключення micro SD
d Дисплей
e USB: роз’єм для підключення USB-flash
f ON/OFF: кнопка вимикання/вмикання АС
g DC 5V: роз’єм micro USB для підключення АС до зарядного пристрою, порту USB

ноутбука/ПК

h Індикатор
i 0-9: вибір номеру трека (у режимі Програвач);

вибір номеру станції/частоти (у режимі FM-радіо)

8

Мал.1.

UKR

Керівництво користувача

PS-650

j MODE: перемикання режимів роботи: Bluetooth/FM-радіо/Програвач/LINE IN
(короткочасне натиснення);
вмикання / вимикання службових сигналів (тривале натискання)

k LIGHT: перемикання режимів підсвітки
l DEL/TWS: видалення FM-станції (тривале натискання в режимі Радіо);

Підключення додаткової АС (лише у режимі Bluetooth)
m EQ: кнопка вмикання режиму еквалайзера (короткочасне натиснення);
скидання налаштувань (тривале натискання)

PS-600

n FM+/
і Bluetooth);
Навігація по треку (тривале натиснення у режимі Програвач);
Перехід на наступну станцію/частоту (у режимі FM-радіо)
o AUTO SCAN/
Автопошук радіостанцій (тривале натиснення у режимі FM-радіо);
Вимкнення звуку (короткочасне натиснення у режимі FM-радіо і LINE IN)
p FM-/
і Bluetooth);
Навігація по треку (тривале натиснення у режимі Програвач);
Перехід на попередню станцію/частоту (у режимі FM-радіо)
q CH/
FM-радіо);
кнопка вибору режиму повтору (у режимі Програвач):

ONE – повтор поточного треку;
RAND – відтворення треків у випадковому порядку;
ALL – відтворення всіх треків у послідовному порядку

r MIC VOL +/-: ручка регулювання рівня гучності мікрофона
s ECHO +/-: ручка регулювання рівня ехо мікрофона
t VOLUME+/-: ручка регулювання рівня гучності АС

: перехід на наступний трек (короткочасне натиснення у режимі Програвач

: кнопка Відтворення/Пауза (у режимі Програвач і Bluetooth);

: перехід на попередній трек (короткочасне натиснення у режимі Програвач

: кнопка вибору режиму перемикання між станціями або частотою (у режимі

ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ

Увага! Перед початком експлуатації необхідно повністю зарядити акумулятор.

Заряджання акумулятора АС

• Під’єднайте АС до USB-порту ПК або USB-зарядного пристрою за допомогою кабелю micro
USB до USB (з комплекту). Під час заряджання індикатор h горітиме червоним. Індикатор h
гасне, якщо акумулятор заряджено.

• У АС використовується батарея як інтегральна частина устаткування, тому не намагайтеся
видалити або замінити її, оскільки це може спричинити анулювання гарантії або пошкодження
пристрою.

РЕЖИМИ РОБОТИ

Режим Bluetooth

• Безпровідна передача даних за протоколом Bluetooth дає змогу підключити АС без кабелю
до сумісних пристроїв. Максимальний радіус дії передачі даних становить 10 м. Такі переш­коди, як стіни, а також інші електронні пристрої можуть завадити передачі сигналу.

9

UKR

Портативна акустична система

з Bluetooth та FM-радіо

’

ютер

Комп

Роз

’є

Розетка

• Увімкніть АС в режимі Bluetooth – натисніть кнопку МODE j кілька разів, поки на дисплеї не
з’явиться напис «bt».

• Якщо виріб вже прописано в списку пристроїв джерела звуку, то повторна активація режиму
пошуку не обов’язкова. Виберіть лише ім’я виробу «SVEN PS-600/650», з яким потрібно вста­новити з’єднання*.

• Якщо підключення вдале, в АС лунає короткий звуковий сигнал, індикація режиму пошуку
припиняється**.

* Для з’єднання з деякими моделями пристроїв через Bluetooth, можливо, треба буде ввести
код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация режи­ма поиска необязательна. Выберите имя изделия «SVEN PS-600/650» і команду «підключитися»
на джерелі звуку.

Режим Радіо

• Для поліпшення якості прийому радіосигналу, підключіть кабель 3,5 мм mini-jack (з ком­плекту) до входу AUX b або кабель USB-micro USB (з комплекту) до входу DC 5V g.

• Увімкніть АС в режимі радіо – натисніть кнопку МODE j декілька разів, доки на дисплеї
не з’явиться частота радіостанції. Довготривале натиснення кнопки o акти вує режим авто­пошуку. Після завершення сканування автоматично увімкнеться перша знайдена радіостан­ція. Кнопками p і n виберіть потрібну радіостанцію.

м

USB

Мобільний

пристрій

Cигнальний кабель

mini-jack до mini-jack

Кабель живлення

USB до micro USB

Мал. 2. Схема підключення

Режим Програвача

Увага! Файлова система носія micro SD — FAT32. Максимальний обсяг 32 Гб.
Не рекомендується використовувати micro SD Ultra Speed.

• При встановленні USB-flash або micro SD-носія у відповідний слот при увімкненній АС, від­творення почнеться автоматично. За допомогою кнопки o перемикаються режими Відтво­рення/Пауза. Кнопками p (попередній трек) і n (наступний трек) можна управляти треками.

10

UKR

Керівництво користувача

PS-650

Використання в провідному режимі

• АС може використовуватися як зовнішній підсилювальний пристрій для будь-яких джерел
аудіосигналу з виходом 3,5 мм mini-jack. Під’єднайте кабель 3,5 мм mini-jack до аудіовходу AUX
b. Увімкніть АС у режимі LINE – натисніть кнопку МODE j кілька разів, доки не відобразиться
напис «LINE».

Скидання налаштувань

Для скидання налаштувань тембрів і радіо станцій з пам’яті: довготривало натисніть кнопку
EQ m, на дисплеї d відобразиться напис "RES", після чого натисніть кнопу o (PLAY/PAUSE).

Підключення додаткової АС

До моделей PS-600/PS-650 можна підключити додаткову АС (тільки в режимі Bluetooth):

• Увімкніть обидві АС в режим Bluetooth.

• Підключіть джерело сигналу до однієї з АС по Bluetooth (друга колонка повинна знаходиться

в режимі пошуку).

• На обох АС натисніть і утримуйте кнопку TWS l. На дисплеї d почне блимати напис TWS.

• При вдалому підключенні двох АС між собою, напис TWS світитиметься постійно.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИИ

Характеристики та одиниці вимірювання Значення PS-600 Значення PS-650

Частотний діапазон, Гц 45 – 22 000 45 – 22 000
Вихідна потужність (RMS), Вт 50 (2 × 25) 50 (2 × 25)

Діаметр динамікa, мм Ø 35 + Ø 110 Ø 35 + Ø 110

PS-600

Підтримувані профілі Bluetooth

Радіус дії, м до 10 до 10
Ємність акумулятора, мА*год 4 000 (2 шт.) 4 000 (2 шт.)
Живлення, B USB/DC 5V USB/DC 5V
Вага, г 3 800 3 850
Розміри, мм 470 × 240 × 240 470 × 240 × 240

Примітки:

• Наведені в таблиці технічні характеристики є довідковими і не можуть бути підставою

для претензій.

• Продукція ТМ SVEN постійно удосконалюється. З цієї причини технічні характеристи­ки та комплектність можуть бути змінені без попереднього повідомлення.

HSP, HFP, A2DP,

AVRCP

HSP, HFP, A2DP,

AVRCP

11

ENG

Portable Speaker System with

Bluetooth and FM-radio

Congratulations on your purchase of the SVEN speaker system!

COPYRIGHT

© 2019. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

CONTENTS

RUS .......................................................................................................... 2

UKR .......................................................................................................... 7

ENG .........................................................................................................12

BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the device
for damage; if the product was damaged during transportation, address the firm which carried out
the delivery; if the product functions incorrectly, address the dealer at once.

• Shipping and transportation equipment is permitted only in the original container.

• Does not require special conditions for realization.

• Dispose of in accordance with regulations for the disposal of household and computer equipment.

APPLICATION

SVEN PS-600, PS-650 portable speaker systems with Bluetooth and FM-radio are designed for
operation with PC, notebooks and other mobile devices by means of data transfer via Bluetooth
protocol. It can be also used in internet telephony, during video conferences, in multimedia
applications, in interactive games, for speech recognition and foreign language teaching. Microphone
input with echo function, FM-tuner and the player with USB-flash and micro SD-cards are included.

PACKAGE CONTENTS

• Speaker system – 1 pc

• 3.5 mm mini-jack to 3.5 mm mini-jack signal cable – 1 pc

• USB to micro USB power cable – 1 pc

• User’s Manual – 1 pc

• Warranty card – 1 pc

SPECIAL FEATURES

• Bluetooth wireless signal transmission

• Effective multi-colored lighting

• Track switching control possibility

• Wired/wireless audio signal transmission

• Built-in player for audio files from USB-flash and micro SD card

• Built-in equalizer

• Microphone input with echo function

• Built-in FM tuner

• LED display

12

Technical support is on www.sven.fi.

ENG

User’s Manual

PS-600
PS-650

Speaker system description

a MIC: 6.3 mm jack microphone jack
b AUX: 3.5 mm mini-jack for audio signal connecting (phone, MP3 player, etc.)
c TF CARD: micro SD card slot
d Display
e USB: USB-flash card slot
f ON/OFF: POWER button
g DC 5V: micro USB jack for charger connecting, the USB port of laptop/PC
h Indicator
i 0-9: track number selection (in Player mode);

station number/frequency selection (in Radio mode)
j MODE: switching modes button: Bluetooth/Radio/Player/LINE IN (short press);
ON/OFF the service signals (long press)

k LIGHT: switching backlight modes
l DEL/TWS: FM station deletion (long press in Radio mode);

Connecting an additional speaker (Bluetooth mode only)

m EQ: EQ mode switch button (short press); Reset (long press)
n FM+/

pressing in Player mode); Next track/station (in Radio mode)
o AUTO SCAN/
pressing in Radio mode); Mute (short pressing in Radio mode)
p FM-/
pressing in Player mode); Next track/station (in Radio mode)
q CH/ : button for switching between
stations or frequency (in Radio mode);
repeat mode selection button (in the
Player mode):
ONE – repeats the current track;
RAND – play tracks in the random order;
ALL – plays all tracks in the sequential
order
r MIC VOL +/-: microphone volume
control knob
s ECHO +/-: microphone echo
adjustment knob
t VOLUME+/-: volume control knob

: next track (short pressing in Player and Bluetooth mode); Navigation on the track (long

: Play/Pause button (in Player and Bluetooth mode); Start/Stop auto scan (long

: next track (short pressing in Player and Bluetooth mode); Navigation on the track (long

CONNECTION AND OPERATION

Attention! The built-in battery must
be charged completely prior to the
application.
Speaker system battery charging

• Connect speaker system to a USB
port of PC or USB charger using micro
USB to USB cable (included). During
batterycharging the indicator h is red.

Fig.1.

13

ENG

Portable Speaker System with

Bluetooth and FM-radio

PC

Socket

Indicator h goes out when the battery is charged.

• The battery is used in the speaker system as an integral part of the device, therefore do not try to
extract or replace it, because this can result in the warranty cancellation or the device damage.

OPERATION MODES
Bluetooth mode

• Wireless data transfer via the Bluetooth protocol enables to connect speaker system to compatible
devises. Maximum radius of action of data transfer is 10 m. Such obstacles as walls or other electronic
devices can interfere with the signal transfer.

• Turn on the speaker system Bluetooth mode – press button МODE j several times until display
shows «bt» inscription.

• It is necessary to select the search mode of devices with Bluetooth on a signal source (telephone,
notebook, smartphone, etc.). «SVEN PS-600/650», massage will be displayed on the screen which
is to be connected to*.

• When connection is successful, there will be a short beep and the indication of the search mode on
speaker system is over**.

* You might have to enter “0000” code to connect some models of devices via Bluetooth.
** If the item has been already registered in the device list of a source, then the second search mode
activation is not obligatory. Choose the item name «SVEN PS-600/650» and the “connect” command
on the source.

Radio mode

• To improve the reception quality of the radio signal, connect the 3.5 mm mini-jack cable (included)
to the AUX input b or a microUSB-USB cable (included) to the DC 5V g input.

• Turn on the speaker system – press button МODE j several times until the display shows the
station frequency. Long-term pressing button o activates auto search mode. After scanning
completion, the first scanned radio station will start to operate automatically. With buttons p and
n select a desired radio station.

USB jack

Mobile device

Mini-jack to mini-jack

signal cable

USB to micro USB

power cable

Fig. 2. Connection diagram

14

ENG

User’s Manual

PS-600
PS-650

Player mode

Attention! The file system of a micro SD carrier is FAT32. Maximum volume is 32 GB. It is not
recommended to use the micro SD Ultra Speed.

• The system will enter the Player mode automatically when a carrier (USB flash or SD card) is
connected to corresponding ports. Use button o to switch between Play / Pause modes. You can
control tracks by using buttons p (previous track) and n (next track).

The use in the wired mode

• Speaker system can be used as an external device for amplifying any audio source with a 3.5 mm
output mini-jack. Connect a cable mini USB, plug 3.5 mini-jack to the audio input AUX b. Turn the
speakers to the LINE mode – press the MODE button j several times until «LINE» appears on the
display.

Reset

To reset the timbres and memorized radio stations: long press EQ m, on display d will appear
"RES", then press the button o (PLAY/PAUSE).

Connecting an additional speaker

For models PS-600/PS-650 you can connect an additional speaker (Bluetooth mode only):

• Turn both speakers into Bluetooth mode.

• Connect the signal source to one of the speakers via Bluetooth (the second column should be in

search mode).

• On both speakers, press and hold button TWS l. On display d the inscription starts flashing TWS.

• If two speakers are successfully connected between themselves, the inscription TWS will glow

constantly.

TECHNICAL SPECIFICATIONS

Parameter, measurement unit Value PS-600 Value PS-650

Frequency response, Hz 45 – 22 000 45 – 22 000
Output power (RMS), W 50 (2 × 25) 50 (2 × 25)

Speaker diameter, mm Ø 35 + Ø 110 Ø 35 + Ø 110

Bluetooth supported profiles

Radius of operation, m until 10 until 10
Battery capacity, mA*h 4 000 (2 pcs) 4 000 (2 pcs)
Power supply, V USB/DC 5V USB/DC 5V
Weight, kg 3 800 3 850
Dimensions, mm 470 × 240 × 240 470 × 240 × 240

Notes:

• Technical specifications given in this table are supplemental information and cannot give
occasion to claims.

• Technical specifications and package contents are subject to change without notice due to
the improvement of SVEN production.

HSP, HFP, A2DP,

AVRCP

HSP, HFP, A2DP,

AVRCP

15

Портативная акустическая
система с Bluetooth
и FM-радио

Модели: PS-600, PS-650
Импортер в России: OOO «РЕГАРД», 105082, РФ,
г. Москва, ул. Фридриха Энгельса, д.75, стр. 5.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 56, стр. 1
Условия гарантийного обслуживания смотрите в га­рантийном талоне или на сайте www.sven.fi .
Гарантийный срок: 12 мес.
Срок службы: 2 года7Производитель: «СВЕН ПТЕ.
Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур,

427447. Произведено под контролем «Свен Скандина­вия Лимитед», 48310, Финляндия, Котка, Котолахден­тие, 15. Сделано в Китае.

Моделі: PS-600, PS-650
Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельниць­кий, вул. Героїв Дніпра, 31, тел. [phone].
Призначення, споживчі властивості та відомості про
безпеку товару дивіться у Керівництві з експлуатації.
Умови гарантійного обслуговування дивіться в гаран­тійному талоні або на сайті www.sven.fi.
Гарантійний термін: 12 міс.
Строк служби: 2 роки.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під контролем
«Свен Скандинавія Лімітед», 4831 0, Фінляндія, Котка,
Котолахдентіє,15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road, № 02­02, Singapore, 427447. Produced under the control of Oy
Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka, Finland,

48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

PS-600
PS-650
