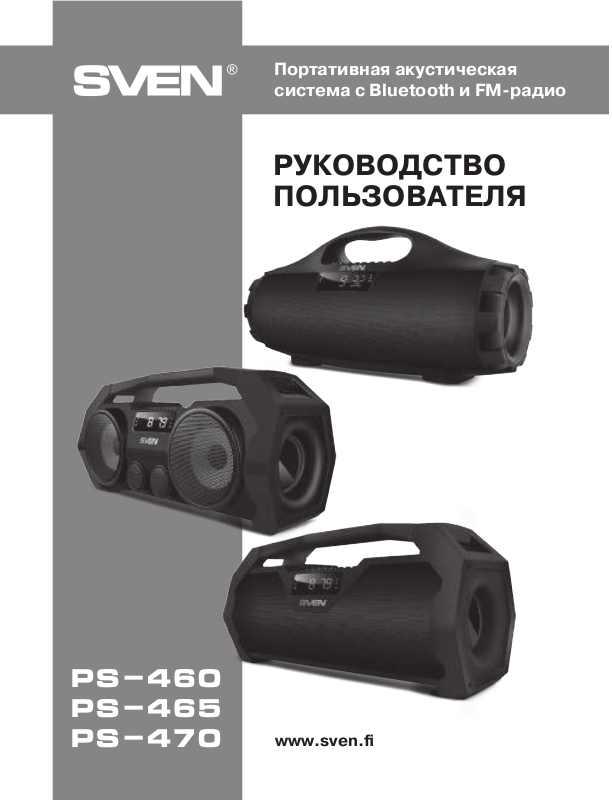

РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ

Портативная акустическая
система с Bluetooth и FM-радио

PS-460
PS-465
PS-470

2

RUS

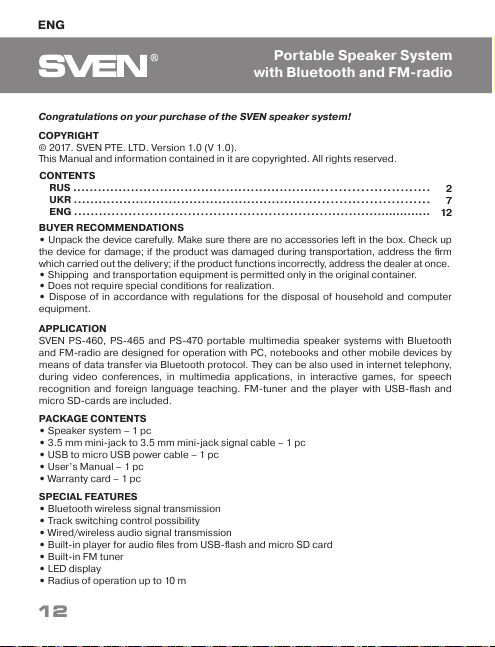

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Р уководство и с одержащаяся в нем инфо рмация защищены авторским
правом. Все права защищены.

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не оста-

лись какие-либо принадлежности. Проверьте устройство на предмет повреждений.
Если изделие повреждено при транспортировке, обратитесь в фирму, осуществля-
ющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами у тилизации б ытовой и компь ютерной

техники .

НАЗНАЧЕНИЕ

Портативные акустические системы с Bluetooth и FM-радио SVEN PS-460, PS-465 и
PS-470 предназначены для работы с ПК, ноутбуками и прочими мобильн ыми ус-
тройствами посредством передачи данных по протоколу Bluetooth. Их можно также
использовать в интернет-телефонии, при проведении видеоконференций, в мульти-
медийных приложениях и интерактивных играх, для распознавания речи и обучения
иностранным языкам. Имеется встроеный FM-тюнер и проигрыватель с USB-flash
и micro SD-карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.

• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.

• Кабель питания USB к micro USB – 1 шт.

• Руководство пользователя – 1 шт.

• Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Беспроводная передача сигнала по Bluetooth

• Возможность управления переключением треков

• Проводная / беспроводная передача аудиосигнала

• Встроенный проиграватель аудиофайлов с USB-flash и карт памяти micro SD

СОДЕРЖАНИЕ

RUS ......................................................................................

UKR ......................................................................................

ENG .......................................................................................

2

7

12

Портативная акустическая

система с Bluetooth и FM-радио

3

RUS

Руководство
пользователя

PS-460, PS-465

PS-470

3

• Встроенное FM-радио

• LED дисплей

• Радиус действия – до 10 метров

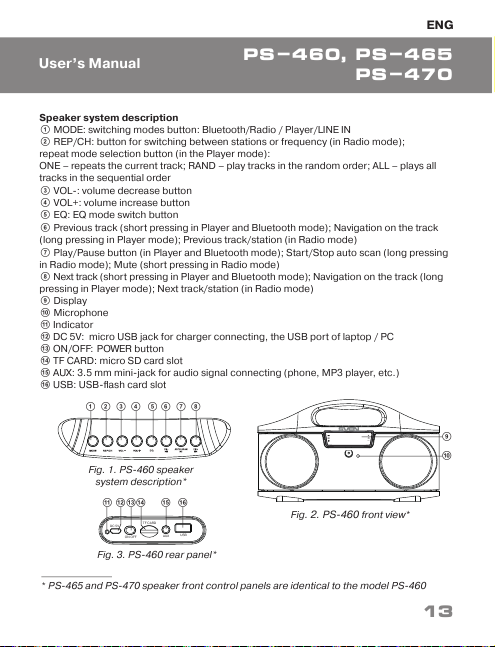

Устройство АС

a MODE: переключение режимов работы: Bluetooth/FM-радио/Проигрыватель/LINE IN
b REP/CH: кнопка выбора режима переключения между станциями или частотой (в

режиме FM-радио);
кнопка выбора режимa повтора (в режиме Проигрывателя):
ONE – повтор текущего трека;
RAND – воспроизведение треков в случайном порядке;
ALL – воспроизведение всех треков в последовательном порядке

c VOL-: кнопка уменьшения уровня громкости
d VOL+: кнопка увеличения уровня громкости
e EQ: кнопка включения режима эквалайзера
f Переход на предыдущий трек (короткое нажатие в режиме Проигрывателя и Bluetooth);

Навигация по треку (длительное нажатие в режиме Проигрывателя);
Переход на предыдущую станцию/частоту (в режиме FM-радио)
g Кнопка Воспроизведение/Пауза (в режиме Проигрывателя и Bluetooth);
Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
Выключение звука (короткое нажатие в режиме FM-радио);
h Переход на следующий трек (короткое нажатие в режиме Проигрывателя и Bluetooth);
Навигация по треку (длительное нажатие в режиме Проигрывателя);
Переход на следующую станцию/частоту (в режиме FM-радио)

i Дисплей
j Микрофон
k Индикатор
l DC 5V: разъем micro USB для подключения АС к зарядному устройству, порту USB

ноутбука/ПК

m ON/OFF: кнопка включения/выключения АС
n TF CARD: разъем для подключения micro SD
o AUX: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер, т.п.)
p USB: разъем для подключения USB-flash

Рис. 1. Передняя панель* управления АС PS-460

a

b c d e f hg

* Передняя панель управления АС PS-465 и PS-470 идентичны модели PS-460

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить
аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью ка-

беля micro USB к USB (из компле кта). При зарядке индикатор k горит красным
цветом. Индикатор k гаснет, если аккумулятор заряжен.

• В АС используется аккумулятор в качестве интегральной части оборудования, поэ-
тому не пы тайтесь удалить его или замен ить, так как это может привести к аннули-
рованию гарантии или к повреждению самого устройства.

RUS

4

Портативная акустическая

система с Bluetooth и FM-радио

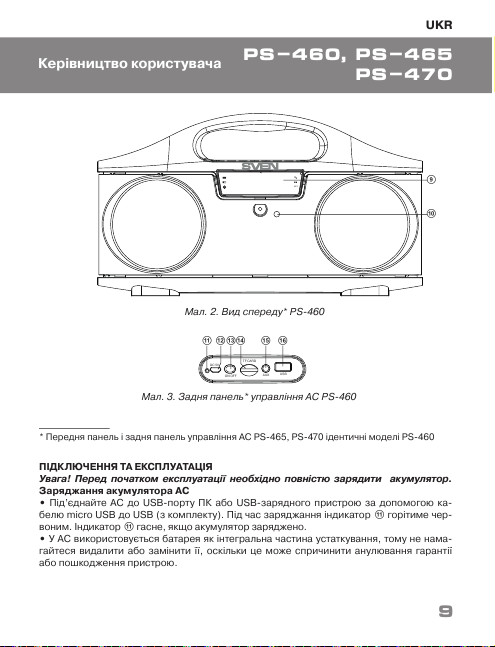

Рис. 2. Вид спереди* PS-460

Рис. 3. Задняя панель* управления АС PS-460

MP3

j

i

DC 5V

ON OFF

USB

AUX

TF CARD

lmn o pk

* Вид спереди и задняя панель управления АС PS-465 и PS-470 идентичны модели

PS-460

5

RUS

Руководство
пользователя

РЕЖИМЫ РАБОТЫ
Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить АС

без проводов к совместимым устройствам. Максимальный радиус действия передачи
данных составляет 10 м. Такие препятствия, как стены, а также другие электронные ус-
тройства могут мешать передаче сигнала.

• Включите АС в режим Bluetooth – нажмите кнопку МODE a несколько раз, пока на
дисплее не отобразится надпись «bt».

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим
поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-460»,
«SVEN PS-465» или «SVEN PS-470» с которым необходимо установить соединение*.

• При удачном подключении в АС раздаётся короткий звуковой сигнал, индикация
режима поиска прекращается**.

* Для соедин ения с некоторыми моделями устройств по Bluetoo th, возможно, потре-
буется ввести код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация
режима поиска необязательна. Выберите имя изделия «SVEN PS-460», «SVEN PS-465» или
«SVEN PS-470» и команду «подключиться» на источнике сигнала.

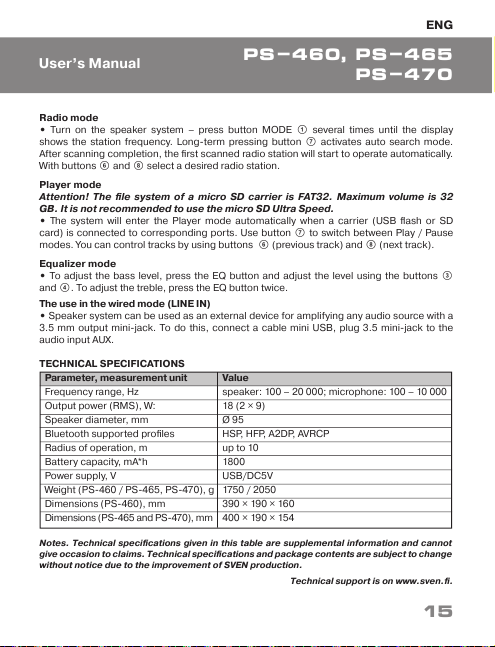

Режим Радио

• Включите АС в режимe радио – нажмите кнопку МODE a несколько раз, пока на

дисплее не отобразится частота радиостанции. Долговременное нажатие кнопки g
активирует режим автопои ска. Посл е заверше ния скани рования а втоматически
включится перв ая найденная радиостанция. К нопками f и h выберите нужную
радиостанцию.

PS-460, PS-465

PS-470

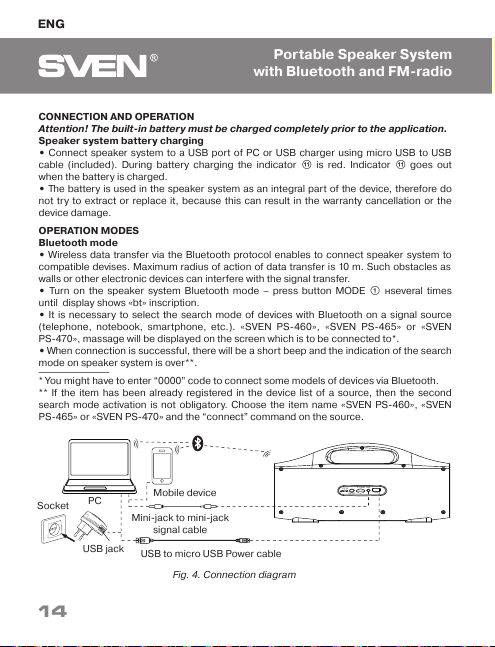

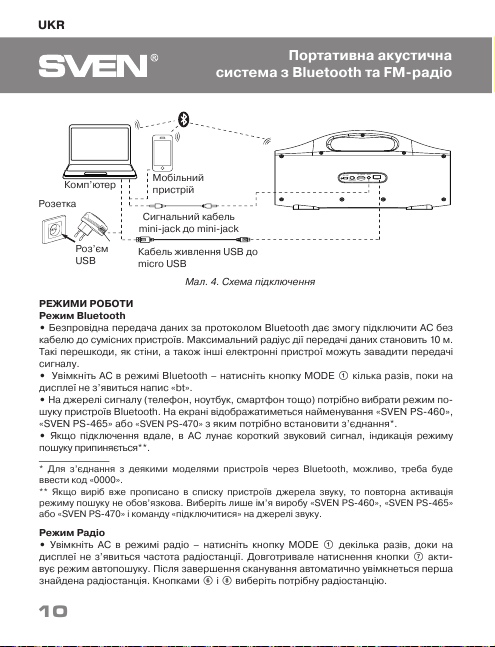

Рис. 4. Схема подключения

Разъем

USB

Розетка

Мобильное
устройство

Кабель питания USB
к micro USB

Компьютер

Cигнальный кабель
mini-jack к mini-jack

DC 5V

ON OFF

USB

AUX

TF CARD
