Page 1

www.sven.ﬁ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Портативная акустическая система с Bluetooth и FM-радио

PS-47

Page 2

RUS

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Перевозка и транспортировка оборудования допускается только в заводской

упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами у тилизации бытовой и компьютер-

ной техники.

НАЗНАЧЕНИЕ

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-47 пред-

назначена для работы с ПК, ноутбуками и прочими мобильными устройствами посредством передачи данных по протоколу Bluetooth. Ее можно также исполь- зовать в интернет-телефонии, при проведении видеоконференций, в мульти- медийных приложениях и интерактивных играх. Имеется встроеный FM-тюнер и проигрыватель с USB-ﬂash и micro SD карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.

• Кабель питания/аудио mini USB - 3.5мм mini-jack/USB – 1 шт.

• Руководство пользователя – 1 шт.

• Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Эффектная разноцветная подсветка

• Беспроводная передача сигнала по Bluetooth

• Воспроизведение музыки с USB ﬂash и micro SD card памяти

• Встроенное FM-радио*

• Режим гарнитуры

• Стереовход AUX

* требуется внешняя антенна (в комплекте)

СОДЕРЖАНИЕ

RUS ..............................................................................

UKR ..............................................................................

ENG ..............................................................................

Портативная акустическая

система с Bluetooth и FM-радио

Page 3

RUS

Руководство пользователя

Устройство АС

a ON/OFF: кнопка включения/выключения АС b MIC: Микрофон c MODE: Переключение режимов работы: Bluetooth/ Радио /Проигрыватель/

AUX d Кнопка уменьшения громкости (длительное нажатие); Переход на предыдущий трек (в режиме проигрывателя и Bluetooth); Переход на предыдущую станцию (в режиме FM-радио) e Кнопка Воспроизведение/Пауза (в режиме проигрывателя и Bluetooth); Автопоиск радиостанций (длительное нажатие в режиме FM-радио); Выключение звука (короткое нажатие в режиме FM-радио); Ответ на входящий вызов. Повторное нажатие сброс входящего вызова f Кнопка увеличения громкости (длительное нажатие); Переход на следующий трек (в режиме проигрывателя и Bluetooth); Переход на следующую станцию (в режиме FM-радио) g DC5V/AUX: разъем mini USB для подключения АС к зарядному устройству, порту USB ноутбука/ПК или к для подключения аудиосигнала (телефон, MP3 плеер и т.п.)

h USB: разъем для подключения USB ﬂash i MICRO SD: cлот для подключения micro SD

Рис. 1. Конструкция АС

PS-47

OFF/ON

MIC MODE

DC5V/AUX

USB

MICRO SD

h i

Page 4

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью

кабеля mini USB к USB (из комплекта). При зарядке индикатор горит к расным цветом. Индикатор гаснет, если аккум улятор заряже н.

• В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к ан- нулированию гарантии или к повреждению самого устройства.

РЕЖИМЫ РАБОТЫ Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить

АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.

• Включите АС в режим Bluetooth.

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать

режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-47», с которым необходимо установить соединение*.

• При удачном подключении в АС раздаётся короткий звуковой сигнал, индика- ция режима поиска прекращается**.

Режим радио

Для улучшения качества приема радиосигнала, подк лючите кабель питания/ аудио mini USB – 3.5мм mini-jack/USB (из комплекта) к входу DC5V/AUX.

• Включите АС в режимe радио – нажмите кнопку МODE c несколько раз, пока АС не перейдет в режим радио. Долговременное нажатие кнопки e активирует режим автопоиска. После завершения сканирования автоматически вк лючится первая найденная радиостанция. Кнопками d и f выберите нужную радио- станцию.

RUS

Портативная акустическая

система с Bluetooth и FM-радио

* Для соединени я с некоторыми моделями устройств по Bluet ooth, возможно, потре- буется ввести код «0000». ** Если изделие уже авторизовано в списке устройств источника, то повторная активация режима поиска необязательна. Выберите имя изделия «SVEN PS -47» и команду «под- ключиться» на источнике сигнала.

Page 5

RUS

Руководство пользователя

Режим проигрывателя

Внимание! Файловая система носи теля micro SD – FAT32. Ма ксимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.

• При установке USB ﬂash или micro SD-носителя в соответствующий слот при включенной АС, воспроизведение начнётся автоматически. С помощью кнопки e переключаются режимы Воспроизведение/Пауза. Кнопками d (предыдущий трек) и f (cледующий трек) можно управлять треками.

Использование в проводном режиме (AUX)

• Нажмите кнопку МODE c несколько раз, пока АС не перейдет в режим AUX.

• Подключите кабель mini USB – 3.5 мм mini-jack/USB (из комплекта) к входу

DC5V/AUX, а разъем 3.5 мм к источнику сигнала.

Рис. 4. Схема подключения

Разъем

USB

Розетка

Мобильное устройство

Компьютер

PS-47

OFF/ON

MIC MODE

DC5V/AUX

USB

MICRO SD

USB

Кабель питания /сигнальный кабель USB/mini-jack к mini USB

Page 6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уве- домления.

Техническая поддержка на сайтe www.sven.ﬁ.

RUS

Портативная акустическая

система с Bluetooth и FM-радио

Характеристики и ед. измерения

Частотный диапазон, Гц

Выходная мощность (RMS), Вт

Мембрана, мм

Радиус действия Bluetooth, м

Ёмкость аккумулятора, мА/ч

Питание, B Вес, г Размеры, мм

Значение

АС: 100 – 20 000 микрофон: 50 – 16 000

Ø 53

до 10 300

USB/DC5 120 60 × 60 × 60

Page 7

www.sven.ﬁ

КЕРІВНИЦТВО КОРИСТУВАЧА

Портативна акустична система з Bluetooth та FM-радіо

PS-47

Page 8

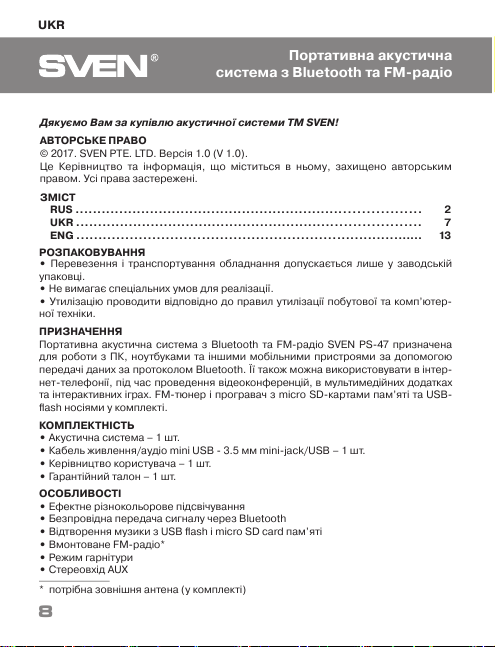

UKR

Портативна акустична

система з Bluetooth та FM-радіо

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

ЗМІСТ

RUS ..............................................................................

UKR ..............................................................................

ENG ..............................................................................

РОЗПАКОВУВАННЯ

• Перевезення і транспортування обладнання допускається лише у заводській

упаковці.

• Не вимагає спеціальних умов для реалізації.

• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютер-

ної техніки.

ПРИЗНАЧЕННЯ

Портативна акустична система з Bluetooth та FM-радіо SVEN PS-47 призначена

для роботи з ПК, ноутбуками та іншими мобільними пристроями за допомогою передачі даних за протоколом Bluetooth. Її також можна використовувати в інтер- нет-телефонії, під час проведення відеоконфер енцій, в мультим едійних додатках та і нтерактивн их ігр ах. FM-тюнер і програвач з micro SD-картами пам’яті та USB- ﬂash носіями у комплекті.

КОМПЛЕКТНІСТЬ

• Акустична система – 1 шт.

• Кабель живлення/аудіо mini USB - 3.5 мм mini-jack/USB – 1 шт.

• Керівництво користувача – 1 шт.

• Гарантійний талон – 1 шт.

ОСОБЛИВОСТІ

• Ефектне різнокольорове підсвічування

• Безпровідна передача сигналу через Bluetooth

• Відтворення музики з USB ﬂash і micro SD card пам’яті

• Вмонтоване FM-радіо*

• Режим гарнітури

• Стереовхід AUX

* потрібна зовнішня антена (у комплекті)

Page 9

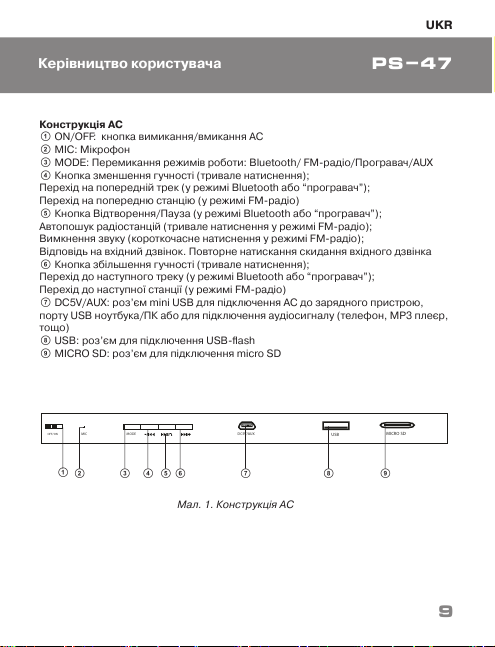

Конструкція АС

a ON/OFF: кнопка вимикання/вмикання АС b MIC: Мікрофон c MODE: Перемикання режимів роботи: Bluetooth/ FM-радіо/Програвач/AUX d Кнопка зменшення гучності (тривале натиснення);

Перехід на попередній трек (у режимі Bluetooth або “програвач”); Перехід на попередню станцію (у режимі FM-радіо) e Кнопка Відтворення/Пауза (у режимі Bluetooth або “програвач”); Автопошук радіостанцій (тривале натиснення у режимі FM-радіо); Вимкнення звуку (короткочасне натиснення у режимі FM-радіо); Відповідь на вхідний дзвінок. Повторне натискання скидання вхідного дзвінка f Кнопка збільшення гучності (тривале натиснення); Перехід до наступного треку (у режимі Bluetooth або “програвач”); Перехід до наступної станції (у режимі FM-радіо) g DC5V/AUX: роз’єм mini USB для підключення АС до зарядного пристрою, порту USB ноутбука/ПК або для підключення аудіосигналу (телефон, MP3 плеєр, тощо)

h USB: роз’єм для підключення USB-ﬂash i MICRO SD: роз’єм для підключення micro SD

Мал. 1. Конструкція АС

OFF/ON

MIC MODE

DC5V/AUX

USB

MICRO SD

h i

UKR

Керівництво користувача

PS-47

Page 10

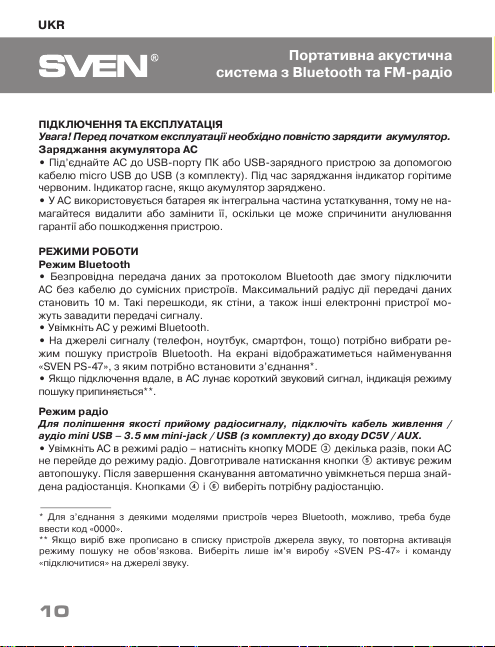

ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ

Увага! Перед початком експлуатації необхідно повністю зарядити акумулятор.

Заряджання акумулятора АС

• Під’єднайте АС до USB-порту ПК або USB-зарядного пристрою за допомогою

кабелю micro USB до USB (з комплекту). Під час заряджання індикатор горіти ме червоним. Індикатор гасне, якщо ак умулято р заря джено .

• У АС використовується батарея як інтегральна частина устаткування, тому не на- магайтеся видалити або замінити її, оскільки це може спричинити анулювання гарант ії або пошкод ження пристро ю.

РЕЖИМИ РОБОТИ Режим Bluetooth

• Безпровідна передача даних за протоколом Bluetooth дає змогу підключити

АС без кабелю до сумісних пристроїв. Максимальний радіус дії передачі даних становить 10 м. Такі перешкоди, як стіни, а також інші електронні пристрої мо- жуть завадити передачі сигналу.

• Увімкніть АС у режимі Bluetooth.

• На джерелі сигналу (телефон, ноутбук, смартфон, тощо) потрібно вибрати ре-

жим пошуку пристроїв Bluetooth. На екрані відображатиметься найменування «SVEN PS-47», з яким потрібно встановити з’єднання*.

• Якщо підключення вдале, в АС лунає короткий звуковий сигнал, індикація режиму пошуку припиняється**.

Режим радіо

Для поліпшення якості прийому радіосигналу, підключіть кабель жив лення / аудіо mini USB – 3.5 мм mini-jack / USB (з комплекту) до входу DC5V / AUX.

• Увімкніть АС в режимі радіо – натисніть кнопку МODE c декілька разів, поки АС не перейде до режиму радіо. Довготривале натискання кнопки e активує режим автопошуку. Після завершення сканування автоматично увімкнеться перша знай- дена радіостанція. Кнопками d і f виберіть потрібну радіостанцію.

* Для з’єднання з деякими моделями пристроїв через Bluetooth, можливо, треба буде ввести код «0000». ** Якщо виріб вже прописано в списку пристроїв джерела звуку, то повторна активація режиму п ошуку не о бов’язкова. Вибер іть лише ім ’я виробу « SVEN PS-47» і команду «підключитися» на джерелі звуку.

UKR

Портативна акустична

система з Bluetooth та FM-радіо

Page 11

Режим програвача

Увага! Файлова система носія micro SD — FAT32. Максимальний обсяг 32 Гб. Не рекомендується використовувати micro SD Ultra Speed.

• При встановленні USB ﬂash або micro SD-носія у відповідний слот при увім- кненній АС, відтворення почнеться автоматично. За допомогою кнопки e пере- микаються режими Відтворення / Пауза. Кнопками d (попередній трек) і f (на- ступний трек) можна управляти треками.

Використання у провідному режимі (AUX)

• Натисніть кнопку МODE c кілька разів, поки АС не перейде в режим AUX.

• Підключіть кабель mini USB – 3.5 мм mini-jack / USB (з комплекту) до входу

DC5V / AUX, а роз’єм 3.5 мм до джерела сигналу.

Роз’єм USB

Розетка

Мобільний пристрій

Комп’ютер

OFF/ON

MIC MODE

DC5V/AUX

USB

MICRO SD

USB

Кабель живлення /сигнальний кабель USB/mini-jack до mini USB

UKR

Керівництво користувача

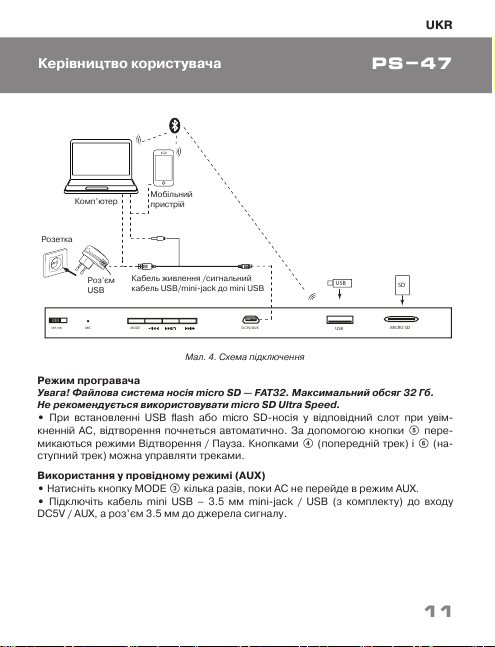

Мал. 4. Схема підключення

PS-47

Page 12

UKR

Портативна акустична

система з Bluetooth та FM-радіо

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Примітки:

• Наведені в таблиці технічні характеристики є довідковими і не можуть бути під- ставою для претензій.

• Продукція ТМ SVEN постійно удосконалюється. З цієї причини технічні характе- ристики та комплектність можуть бути змінені без попереднього повідомлення.

Технічна підтримка на сайті www.sven.ﬁ.

Характеристики та одиниці виміру

Частотний діапазон, Гц

Вихідна потужність (RMS), Вт

Мембрана, мм

Радіус дії Bluetooth, м Ємність акумулятора, мА / год

Живлення, B

Вага, г

Розміри, мм

Значення

АС: 100 – 20 000 мікрофон: 50 – 16 000

Ø 53

до 10 300

USB/DC5 120 60 × 60 × 60

Page 13

www.sven.ﬁ

USER’S MANUAL

Портативная акустическая система с Bluetooth и FM-радио

Portable Speaker System with Bluetooth and FM-radio

PS-47

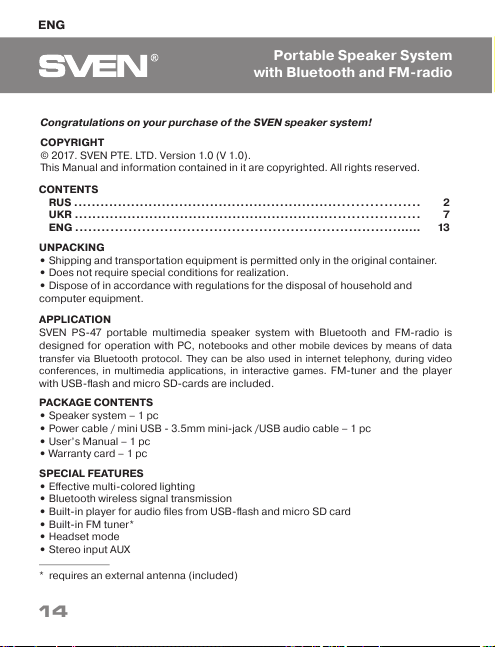

Page 14

UNPACKING

• Shipping and transportation equipment is permitted only in the original container.

• Does not require special conditions for realization.

• Dispose of in accordance with regulations for the disposal of household and

computer equipment.

APPLICATION

SVEN PS-47 portable multimedia speaker system with Bluetooth and FM-radio is designed for operation with PC, note

books and other mobile devices by means of data

transfer via Bluetooth protocol. They can be also used in internet telephony, during video conferences, in multimedia applications, in interactive games. FM-tuner and the player

with USB-ﬂash and micro SD-cards are included.

PACKAGE CONTENTS

• Speaker system – 1 pc

• Power cable / mini USB - 3.5mm mini-jack /USB audio cable – 1 pc

• User’s Manual – 1 pc

• Warranty card – 1 pc

SPECIAL FEATURES

• Eﬀective multi-colored lighting

• Bluetooth wireless signal transmission

• Built-in player for audio ﬁles from USB-ﬂash and micro SD card

• Built-in FM tuner*

• Headset mode

• Stereo input AUX

* requires an external antenna (included)

ENG

Portable Speaker System

with Bluetooth and FM-radio

Congratulations on your purchase of the SVEN speaker system!

CONTENTS

RUS ..............................................................................

UKR ..............................................................................

ENG ..............................................................................

Page 15

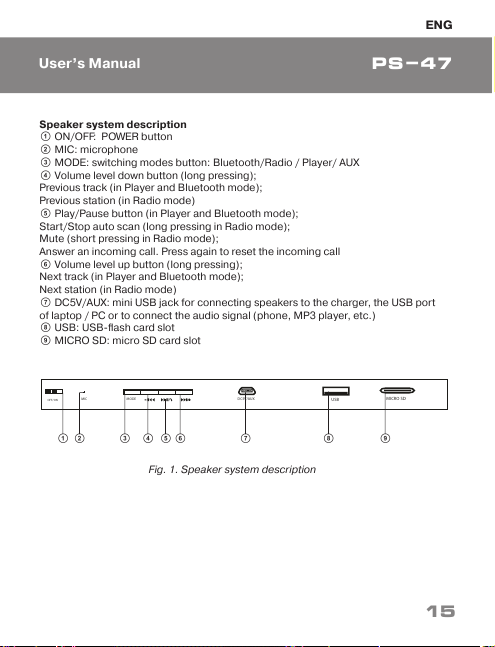

Speaker system description

a ON/OFF: POWER button b MIC: microphone c MODE: switching modes button: Bluetooth/Radio / Player/ AUX d Volume level down button (long pressing);

Previous track (in Player and Bluetooth mode); Previous station (in Radio mode) e Play/Pause button (in Player and Bluetooth mode); Start/Stop auto scan (long pressing in Radio mode); Mute (short pressing in Radio mode); Answer an incoming call. Press again to reset the incoming call f Volume level up button (long pressing); Next track (in Player and Bluetooth mode); Next station (in Radio mode) g DC5V/AUX: mini USB jack for connecting speakers to the charger, the USB port

of laptop / PC

or to connect the audio signal (phone, MP3 player, etc.)

h USB: USB-ﬂash card slot i MICRO SD: micro SD card slot

Fig. 1. Speaker system description

OFF/ON

MIC MODE

DC5V/AUX

USB

MICRO SD

h i

ENG

User’s Manual

PS-47

Page 16

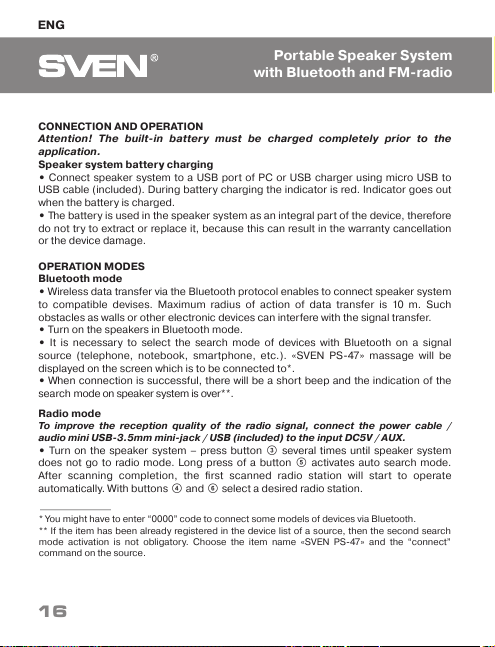

CONNECTION AND OPERATION

Attention! T he built- in batter y must be char ged comple tely prior to th e application.

Speaker system battery charging

• Connect speaker system to a USB port of PC or USB charger using micro USB to

USB cable (included). During battery charging the indicator

is red. Indicator goes out

when the battery is charged.

• The battery is used in the speaker system as an integral part of the device, therefore do not tr y to extract or replace it, because this can result in the warranty cancellation or the device damage.

OPERATION MODES Bluetooth mode

• Wireless data transfer via the Bluetooth protocol enables to connect speaker system

to compatible devises. Maximum radius of action of data transfer is 10 m. Such obstacles as walls or other electronic devices can interfere with the signal transfer.

• Turn on the speakers in Bluetooth mode.

• It is necessar y to select the search mode of devices with Bluetooth on a signal

source (telephone, notebook , smartphone, etc.). «SVEN PS-47» massage will be displayed on the screen which is to be connected to

• When connection is successful, there will be a short beep and the indication of the search mode on speaker system is over**.

Radio mode

To improve the reception quality of the radio signal, connect the power cable / audio mini USB-3.5mm mini-jack / USB (included) to the input DC5V / AUX.

• Turn on the speaker system – press button c several times until speaker system does not go to radio mode. Long press of a button e activates auto search mode. After s canning compl etion, the ﬁrst scanned radio station will start to operate automatically. With buttons d and f select a desired radio station.

* You might have to enter “0000” code to connect some models of devices via Bluetooth. ** If the item has been already registered in the device list of a source, then the second search

mode activation is not obligatory. Choose the item name «SVEN PS-47» and the “connect” command on the source.

ENG

Portable Speaker System

with Bluetooth and FM-radio

Page 17

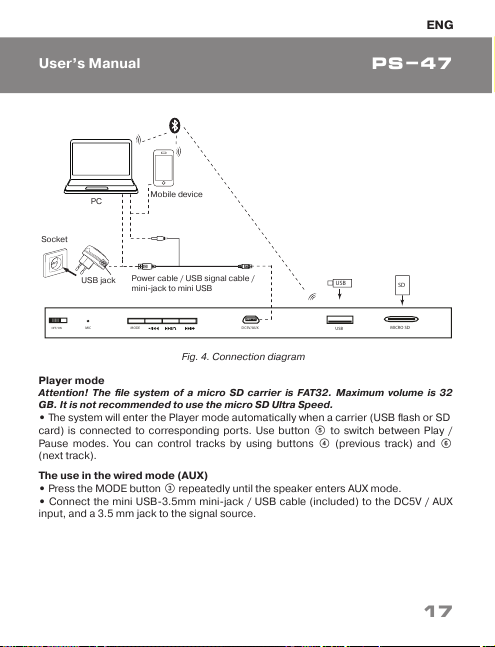

Player mode

Attention! The ﬁle system of a micro SD carrier is FAT32. Maximum volume is 32 GB. It is not recommended to use the micro SD Ultra Speed.

• The system will enter the Player mode automatically when a carrier (USB ﬂash or SD card) is connected to corresponding ports. Use button e to switch between Play / Pause modes. You can control tracks by using buttons d (previous track) and f (next track).

The use in the wired mode (AUX)

• Press the МODE button c repeatedly until the speaker enters AUX mode.

• Connect the mini USB-3.5mm mini-jack / USB cable (included) to the DC5V / AUX

input, and a 3.5 mm jack to the signal source.

USB jack

Socket

Mobile device

OFF/ON

MIC MODE

DC5V/AUX

USB

MICRO SD

USB

Power cable / USB signal cable / mini-jack to mini USB

ENG

User’s Manual

Fig. 4. Connection diagram

PS-47

Page 18

ENG

Portable Speaker System

with Bluetooth and FM-radio

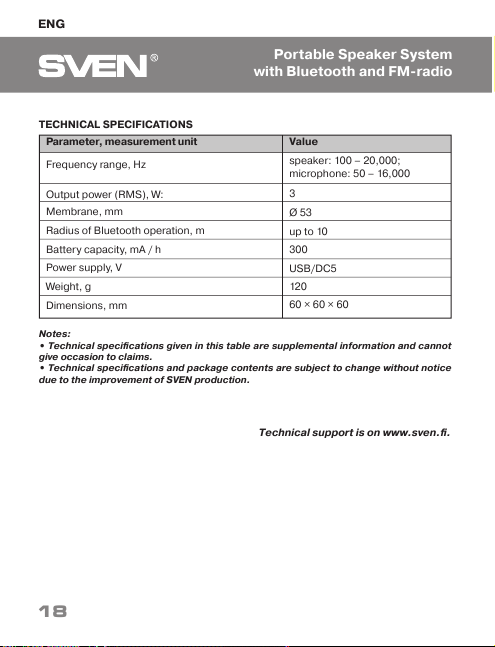

TECHNICAL SPECIFICATIONS

Notes:

• Technical speciﬁcations given in this table are supplemental information and cannot give occasion to claims.

• Technical speciﬁcations and package contents are subject to change without notice due to the improvement of SVEN production.

Param ete r, me asu reme nt unit

Frequency range, Hz

Output power (RMS), W: Membrane, mm

Radius of Bluetooth operation, m

Battery capacity, mA / h

Power supply, V

Weight, g

Dimensions, mm

Value

speaker: 100 – 20,000; microphone: 50 – 16,000

Ø 53

up to 10 300

USB/DC5 120 60 × 60 × 60

Technical support is on www.sven.ﬁ.

Page 19

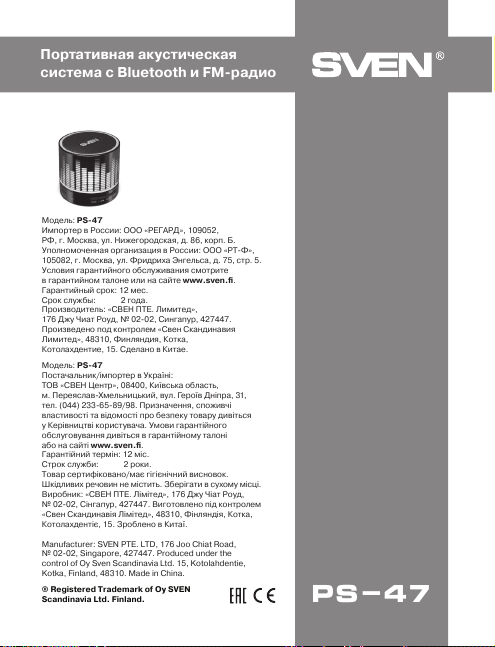

Портативная акустическая система с Bluetooth и FM-радио

Модель: PS-47 Импортер в России: ООО «РЕГАРД», 109052, РФ, г. Москва, ул. Нижегородская, д. 86, корп. Б. Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.ﬁ. Гарантийный срок: 12 мес. Срок службы: 2 года. Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15. Сделано в Китае.

Модель: PS-47 Постачальник/імпортер в Україні: ТОВ «СВЕН Центр», 08400, Київська область, м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. (044) 233-65-89/98. Призначення, споживчі властивості та відомості про безпеку товару дивіться у Керівництві користувача. Умови гарантійного обслуговування дивіться в гарантійному талоні або на сайті www.sven.ﬁ. Гарантійний термін: 12 міс. Строк служби: 2 роки. Товар сертифіковано/має гігієнічний висновок. Шкідливих речовин не містить. Зберігати в сухому місці. Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447. Виготовлено під контролем «Свен Скандинавія Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road, № 02-02, Singapore, 427447. Produced under the control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN Scandinavia Ltd. Finland.

PS-47
