РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

www.sven.fi

Игровой руль

GC-W400

СОДЕРЖАНИЕ

RUS ...................................................................................................

1. ОПИСАНИЕ ....................................................................................

2. МЕРЫ БЕЗОПАСНОСТИ .....................................................................

3. КОМПЛЕКТНОСТЬ ...........................................................................

4. ОСОБЕННОСТИ ...............................................................................

5. СИСТЕМНЫЕ ТРЕБОВАНИЯ ...............................................................

6. ОПИСАНИЕ КОНСТРУКЦИИ ................................................................

7. ПОДКЛЮЧЕНИЕ И ИНСТАЛЛЯЦИЯ ......................................................

8. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ .....................................................

UKR ..................................................................................................

ENG .................................................................................................

Техническая поддержка размещена на сайте www.sven.fi.

Здесь же Вы сможете найти обновленную версию данного Руководства.

2

RUS

Игровой руль

2
3
3
3
3
3
4
5
7
8

15

Благодарим Вас за покупку игрового руля торговой марки SVEN!

Перед эксплуатацией устройства внимательно ознакомьтесь с настоящим Руководством и со-
храните его на весь период использования.

АВТОРСКОЕ ПРАВО

© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

1. ОПИСАНИЕ

Игровой руль GC-W400 со встроенным вибромеханизмом специально разработан для ПК.
Эффект виброотдачи передает ощущение скорости и неровности дорожного покрытия,
вибрации при поворотах, столкновениях и авариях в играх. Панель с педалями газа и тор-
можения позволяет добавлять скорость и тормозить в считанные секунды. Резиновые
вставки и эргономичная конструкция руля GC-W400 повышают точность управления во время
игры. На руле также расположены 4-позиционный джойстик, функциональные и программи-
руемые кнопки, которым можно присваивать разные функции.

2. МЕРЫ БЕЗОПАСНОСТИ

• Не разбирайте устройство и не ремонтируйте его сами. Обслуживание и ремонт должны про-

изводить только квалифицированные специалисты сервисных центров.

• Оберегайте устройство от воздействия повышенной влажности, пыли, сильных магнитных
полей, вибрации, высоких температур, едких жидкостей и газов.

• Указания по уходу: для очистки корпуса используйте чистую мягкую ткань. Не используйте
для очистки такие растворители, как бензин или спирт, так как они могут повредить по-
верхность устройства.

• Не роняйте устройство, чтобы не повредить его.

3. КОМПЛЕКТНОСТЬ

• Игровой руль — 1 шт.

• Блок педалей — 1 шт.

• Скоба крепления к столу — 1 шт.

• CD-диск с драйверами — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

4. ОСОБЕННОСТИ

• 2 вибромотора

• Диаметр руля – 10”

• Угол поворота – 180 градусов

• Поддержка: Windows XP/Vista/7/8/10

• Интерфейс USB

• Программируемые кнопки

• Две оси, 8-позиционный джойстик и 10 дополнительных кнопок

• Резиновые вставки для удобного хвата

• Работа в цифровом и аналоговом режимах

• Педали в комплекте

5. СИСТЕМНЫЕ ТРЕБОВАНИЯ

• Свободный USB-порт ПК

• Операционная система Windows XP/Vista/7/8/10

RUS

3

Руководство по эксплуатации

GC-W400

RUS

Игровой руль

4

m

Рис. 1. Вид спереди

6. КОНСТРУКЦИЯ

a Рулевое колесо
b Кнопки 5 – 8
c Резиновые вставки
d 8-позиционный джойстик
e Индикатор включения

устройства

f Лепестки-переключатели
g Кнопка 9
h Кнопки 1 – 4
i Индикатор включения

режима MODE

j Кнопка 10
k Кнопка MODE
l Резиновые присоски
m Разъем для подключения

педалей

n Кабель USB
o Педаль «торможения»
p Педаль «газа»

Рис. 2. Скоба крепления к столу

Рис. 4. Вид сзади

Рис. 3. Блок педалей

o p

n

a

f

l

b

c

d
e

f
g

a

b

h

i
f
j
k

l

MODE

9

1

7

5

6

8

2

3

10

RUS

5

Руководство по эксплуатации

GC-W400

7. ПОДКЛЮЧЕНИЕ И ИНСТАЛЛЯЦИЯ

• Установите устройство на ровной поверхности

(например, столе) на 5 присосок. Если необхо-
димо, прикрепите его к столу с помощью скобы
(рис. 2).

• Подключите к устройству блок педалей (рис. 3)
с помощью встроенного в блок кабеля к разъе-
му RJ-11 m, а потом подключите само устрой-
ство кабелем USB n к свободному порту USB
компьютера.

• Вставьте CD-диск с драйверами в дисковод
ПК и запустите программу «setup.exe» для ус-
тановки драйверов на ПК.

• Выберите закладку «Controllers Function» для
настройки осей и кнопок (рис. 8).

Настройка осей и кнопок (не поддержива-
ется ОС Vista 64)

• Настройка Dead Zone setup («мертвой зоны»):

манипулятор не будет реагировать на незна-
чительное нажатие на педали газа (Accelerate
Y+) и торможения (Brake Y-) и повороты руля
(Steering X), поэтому нужно установить необ-
ходимые поправки (см. рис. 8);

• Настройка Sensitivity setup (чувствительнос-
ти): чем выше установлена чувствительность,
тем быстрее и оперативнее будет реакция
манипулятора на нажатие педалей и повороты
руля, поэтому нужно установить необходимые
установки – в пределах от Lower (низкого) до
Highest (см. рис. 8);

• В разделе KeyMap Setup можно перепрог-
раммировать значение кнопок: для этого напро-
тив обозначения кнопок необходимо выбрать
нужное значение (см. рис. 8);

Рис. 6

Рис. 5

Рис. 7

RUS

Игровой руль

6

• При первом подк лючении сразу после уста-
новки драйверов можно автоматически отцент-
рировать манипулятор, нажав кнопку MODE k.

Важно! Во время автоматической калибровки
не следует нажимать другие кнопки.

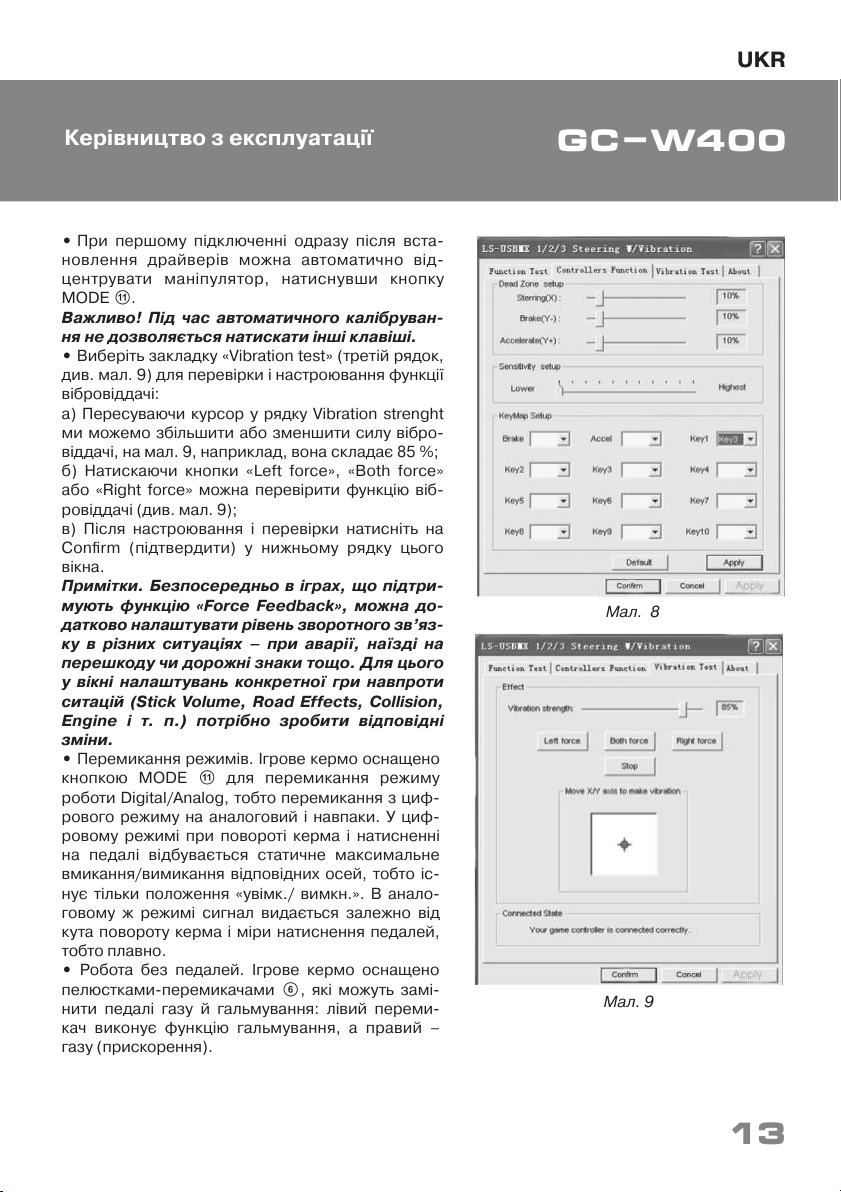

• Выберите закладку «Vibration test» (третья
строка, рис. 9) для проверки и настройки функ-
ции виброотдачи:
а) Передвигая курсор в строке Vibration strenght
мы можем увеличить или уменьшить силу вибро-
отдачи, на рис. 9, например, она составляет 85 %;
б) Нажимая кнопки «Left force», «Both force» или
«Right force» можно проверить функцию вибро-
отдачи (см. рис. 9);
в) После настройки и проверки нажмите на
«Confirm» (подтвердить) в нижней строке этого
окна.

Примечание. Непосредственно в играх, под-
держивающих функцию «Force Feedback»,
можно дополнительно настроить уровень
обратной связи в разных ситуациях – при
аварии, наезде на препятствие или дорож-
ные знаки и т. п. Для этого в окне настроек
конкретной игры напротив ситуаций (Stick
Volume, Road Effects, Collision, Engine и т. п.)
нужно сделать соответствующие изменения.

• Переключение режимов. Игровой руль обору-
дован кнопкой MODE k для переключения ре-
жима работы Digital/Analog, т.е. переключения
из цифрового на аналоговый и наоборот. В циф-
ровом режиме при повороте руля и нажатии на
педали происходит статичное максимальное
вкл./выкл. соответствующих осей, т. е. сущест-
вует только положение вкл./выкл. В аналоговом
же режиме сигнал подается в зависимости от
угла поворота руля и меры нажатия педалей, т.е.
плавно.

• Работа без педалей. Игровой руль оборудован
лепестками-переключателями f , заменяющи-
ми педали газа и торможения: левый переклю-
чатель выполняет функцию торможения, а пра-
вый – газа (ускорения).

Рис. 8

Рис. 9

RUS

7

Руководство по эксплуатации

GC-W400

8. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ

Проблема

После установки ПО
манипулятор не работает.

Во время игры двигатели не
работают в виброрежиме.

После запуска игры ось начи-
нает работать без вмеша-
тельства игрока.

После запуска игры функция
виброотдачи включается са-
ма без вмешательства игрока.

В процессе игры функция
виброотдачи недостаточна.

Решение

А. Проверьте, надежно ли кабель манипулятора под-
соединен к ПК.
Б. Убедитесь, что вы открыли окно «Game Controller»,
осуществили инсталляцию и нажали кнопку «Confirm»
для подтверждения настроек.
В. Проверьте, не имеет ли манипулятор конфликтов
с другими периферийными устройствами.
Г. Перезапустите ПК, если руль еще не работает.

Выйдите из игры, отключите манипулятор из порта USB,
а потом снова включите. Если функция виброотдачи
после этого не включилась, перезагрузите ПК.

Откалибруйте и настройте «мертвые зоны» осей.

Войдите в настройки «Force Feedback» в игре
и откалибруйте функцию виброотдачи.

Войдите в настройки «Force Feedback» в игре
и настройте силу виброотдачи.

Оси

Оси

Рабочая

зона

Рабочая

зона

«Мертвая

зона»

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, об-
ратитесь за профессиональной консультацией в ближайший к Вам сервисный центр. Ни-
когда не пытайтесь ремонтировать изделие самостоятельно.

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

www.sven.fi

Ігрове кермо

GC-W400

Дякуємо Вам за купівлю ігрового керма торговельної марки SVEN!

Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на
увесь період користування.

АВТОРСЬКЕ ПРАВО

© 2017. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід-
ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод-
ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.

РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра-
зу ж зверніться до продавця.

• Перевезення і транспортування обладнання допускається лише у заводській упаковці.

• Не вимагає спеціальних умов для реалізації.

• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.

ЗМІСТ

RUS ..................................................................................................

UKR .......................................................................................... .......

1. ОПИС ..........................................................................................

2. ЗАХОДИ БЕЗПЕКИ ..........................................................................

3. КОМПЛЕКТНІСТЬ ............................................................................

4. ОСОБЛИВОСТІ ...............................................................................

5. СИСТЕМНІ ВИМОГИ ........................................................................ .

6. ОПИС КОНСТРУКЦІЇ .........................................................................

7. ПІДКЛЮЧЕНННЯ ТА ЕКСПЛУАТАЦІЯ ...................................................

8. ВИРІШЕННЯ МОЖЛИВИХ ПРОБЛЕМ ......................................... .........

ENG ..................................................................................... . .........

Технічна підтримка розміщена на сайтi www.sven.fi.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

2

8
10
10
10
10
10

11
12
14
15

9

UKR

Керівництво з експлуатації

GC-W400

10

UKR

Ігрове кермо

1. ОПИС

Ігрове кермо GC-W400 з вмонтованим вібромеханізмом забезпечує реалістичність водіння
в автосимуляторах. Ефект вібровіддачі передає відчуття швидкості й нерівності дорожнього
покриття, вібрації при поворотах, зіткненнях та аваріях в іграх. Панель з педалями «газу»
і «гальмування» дає змогу додавати швидкість і гальмувати в лічені секунди. Гумові вставки та
ергономічна конструкція керма GC-W400 підвищують точність управління під час гри. На кермі
також розташовані 4-позиційний джойстик, функціональні і програмовані кнопки, яким можна
присвоювати різні функції.

2. ЗАХОДИ БЕЗПЕКИ

• Не розбирайте пристрій і не ремонтуйте його самостійно. Обслуговування і ремонт повинні

здійснювати лише кваліфіковані фахівці сервісного центру.

• Оберігайте пристрій від впливу підвищеної вологості, пилу, сильних магнітних полів, вібра-
ції, дії високих температур, їдких рідин і газів.

• Вказівки щодо догляду: для очищення корпусу використовуйте чисту м’яку тканину. Не ви-
користовуйте для очищення такі розчинники, як бензин або спирт, оскільки вони можуть
пошкодити поверхню пристрою.

• Не кидайте пристрій, щоб не пошкодити його.

3. КОМПЛЕКТНІСТЬ

• Ігрове кермо — 1 шт.

• Блок педалей — 1 шт.

• Скоба кріплення до столу — 1 шт.

• CD-диск з драйверами — 1 шт.

• Керівництво з експлуатації — 1 шт.

• Гарантійний талон — 1 шт.

4. ОСОБЛИВОСТІ

• 2 вібромотори

• Діаметр керма – 10”

• Кут повороту – 180 градусів

• Підтримка: Windows XP/Vista/7/8/10

• Інтерфейс USB

• Кнопки, що програмуються

• Дві осі, 8-позиційний джойстик і 10 додаткових кнопок

• Гумові вставки в кермі для комфортного водіння

• Робота в цифровому та аналоговому режимах

• Педалі в комплекті

5. СИСТЕМНІ ВИМОГИ

• Вільний порт USB

• Операційна система Windows XP/Vista/7/8/10

11

UKR

Керівництво з експлуатації

GC-W400

6. КОНСТРУКЦІЯ

a

Ігрове кермо

b Кнопки 5 – 8
c Гумові вставки
d 8-позиційний джойстик
e Індикатор вмикання

пристрою

f Пелюстки-перемикачі
g Кнопка 9
h Кнопки 1 – 4
i Індикатор вмикання

режиму MODE

j Кнопка 10
k Кнопка MODE
l Гумові присоски
m Роз’єм для підключення

педалей

n Кабель USB
o Педаль «гальмування»
p Педаль «газу»

m

Мал. 1. Вигляд спереду

Мал. 2. Скоба кріплення до столу

Мал. 4. Вигляд ззаду

Мал. 3. Блок педалей

o p

n

a

f

l

b

c

d
e

f
g

a

b

h

i
f
j
k

l

MODE

9

1

7

5

6

8

2

3

10

12

UKR

Ігрове кермо

7. ПІДКЛЮЧЕННЯ ТА ІНСТАЛЯЦІЯ

• Встановіть пристрій на рівній поверхні (на-

приклад, столі) на 5 присосок. Якщо необхідно,
додатково прикріпіть його до столу за допомо-
гою скоби (мал. 2).

• Підключіть до пристрою блок педалей (мал. 3)
за допомогою вмонтованого в блок кабелю до
роз’єму RJ-11 m, а потім підключіть сам при-
стрій кабелем USB n до вільного порту USB
комп’ютера.

• Вставте CD-диск з драйверами в дисковод ПК
і запустіть програму «setup.exe» для встанов-
лення драйверів на ПК.

• Виберіть закладку «Controllers Function» для
настроювання осей і кнопок (мал. 8).

Настроювання осей і клавіш (не підтриму-
ється ОС Vista 64)

• Настроювання Dead Zone setup («мертвої зо-

ни»): маніпулятор не реагуватиме на незначне
натискання на педалі газу (Accelerate Y+) і галь-
мування (Brake Y–) і повороти керма (Steering X),
тому потрібно встановити необхідні поправки
(див. мал. 8);

• Настроювання Sensitivity setup (чутливості):
чим вище встановлена чутливість, тим швидше
й оперативніше буде реакція маніпулятора на
натискання педалей і повороти керма, тому пот-
рібно встановити необхідні установки – у межах
від Lower (низького) до Highest (найвищого)
(див. мал. 8);

• У розділі KeyMap Setup можна перепрогра-
мувати значення кнопок: для цього навпроти по-
значення кнопки необхідно вибрати потрібне
значення (див. мал. 8);

Мал. 6

Мал. 5

Мал. 7

13

UKR

Керівництво з експлуатації

GC-W400

• При першому підключенні одразу після вста-
новлення драйверів можна автоматично від-
центрувати маніпулятор, натиснувши кнопку
MODE k.

Важливо! Під час автоматичного калібруван-
ня не дозволяється натискати інші клавіші.

• Виберіть закладку «Vibration test» (третій рядок,
див. мал. 9) для перевірки і настроювання функції
вібровіддачі:
а) Пересуваючи курсор у рядку Vibration strenght
ми можемо збільшити або зменшити силу вібро-
віддачі, на мал. 9, наприклад, вона складає 85 %;
б) Натискаючи кнопки «Left force», «Both force»
або «Right force» можна перевірити функцію віб-
ровіддачі (див. мал. 9);
в) Після настроювання і перевірки натисніть на
Confirm (підтвердити) у нижньому рядку цього
вікна.

Примітки. Безпосередньо в іграх, що підтри-
мують функцію «Force Feedback», можна до-
датково налаштувати рівень зворотного зв’яз-
ку в різних ситуаціях – при аварії, наїзді на
перешкоду чи дорожні знаки тощо. Для цього
у вікні налаштувань конкретної гри навпроти
ситацій (Stick Volume, Road Effects, Collision,
Engine і т. п.) потрібно зробити відповідні
зміни.

• Перемикання режимів. Ігрове кермо оснащено
кнопкою MODE k для перемикання режиму
роботи Digital/Analog, тобто перемикання з циф-
рового режиму на аналоговий і навпаки. У циф-
ровому режимі при повороті керма і натисненні
на педалі відбувається статичне максимальне
вмикання/вимикання відповідних осей, тобто іс-
нує тільки положення «увімк./ вимкн.». В анало-
говому ж режимі сигнал видається залежно від
кута повороту керма і міри натиснення педалей,
тобто плавно.

• Робота без педалей. Ігрове кермо оснащено
пелюстками-перемикачами f, які можуть замі-
нити педалі газу й гальмування: лівий переми-
кач виконує функцію гальмування, а правий –
газу (прискорення).

Мал. 8

Мал. 9

14

UKR

Ігрове кермо

8. ВИРІШЕННЯ МОЖЛИВИХ ПРОБЛЕМ

Проблема

Після встановлення ПЗ
маніпулятор не працює.

Під час гри двигуни не
працююють у віброрежимі.

Після запуску гри ось розпо-
чинає працювати сама без
втручання гравця.

Після запуску гри функція
вібровіддачі вмикається сама
без втручання гравця.

У процесі гри функція
вібровіддачі слабка.

Вирішення

А. Перевірте, чи надійно приєднано кабель маніпулято-
ра до ПК.
Б. Переконайтеся, що ви відкрили вікно «Game
Controller», здійснили інсталяцію і натиснули кнопку
«Confirm» для підтвердження настроювань.
В. Перевірте, чи не вступає маніпулятор у конфлікт
з іншими периферійними пристроями.
Г. Перезапустіть ПК, якщо пристрій ще не може
працювати.

Вийдіть з гри, відключіть маніпулятор з порту USB,
а потім знову підключіть. Якщо функція вібровіддачі
після цього не увімкнулася, перезавантажте ПК.

Відкалібруйте і налаштуйте «мертві зони» осей.

Увійдіть у «Force Feedback» і відкалібруйте функцію
вібровіддачі.

Увійдіть у «Force Feedback» і налаштуйте силу вібровід-
дачі.

Осі

Осі

Робоча

зона

Робоча

зона

«Мертва

зона»

Якщо жоден зі вказаних вище способів не дає змогу вирішити проблему, будь ласка, звер-
ніться за професійною консультацією до найближчого до Вас сервісного центру. Ніколи не
намагайтеся ремонтувати виріб самостійно.

www.sven.fi

GC-W400

OPERATION
MANUAL

Game Racing Wheel

Congratulations on the purchase of Sven game racing wheel!

Please read this Operation Manual before using the unit and retain this Operation Manual in safe
place for future reference.

COPYRIGHT

© 2017. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information of this Manual is given on “as is” terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damages which have arisen from the information,
contained in the given Manual.

BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the
device for damage; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Shipping and transportation equipment is permitted only in the original container.

• Does not require special conditions for realization.

• Dispose of in accordance with regulations for the disposal of household and computer equipment.

CONTENTS

RUS .......................................................................................................

UKR.......................................................................................................

ENG .................................................................................................

1. DESCRIPTION ..................................................................................

2. SAFETY PRECAUTIONS ......................................................................

3. PACKAGE CONTENTS .......................................................................

4. SPECIAL FEATURES ...........................................................................

5. SYSTEM REQUIREMENTS .....................................................................

6. DESCRIPTION OF THE СONSTRUCTION ....................................................

7. CONNECTION AND INSTALLATION ........................................................

8. TROUBLESHOOTING .........................................................................

Technical support is on www.sven.fi.

2

8
15
17
17
17
17
17
18
19
21

16

ENG

Game Racing Wheel

1. DESCRIPTION

GC-W400 Game Racing Wheel with built-in vibration feedback mechanism ensures realistic driving
in an autosimulator. Effect of vibration feedback imparts a feeling of speed and uneven road
surface, vibration at swerves, collisions and crashes in games. Panel with brake and acceleration
pedals makes it possible to gain speed or brake in a flash. Rubber coating and ergonomic
construction of GC-W400 game racing wheel enhance accuracy of driving during the game. There
is located a D-Pad, functional programmable buttons that can have different functions assigned on
the racing wheel.

2. SAFETY PRECAUTIONS

• Do not disassemble or repair the device on your own. Maintenance and repairs should be carried out
by qualified staff of the service centre only.

• Protect the d evice fro m direct impact of h igh h umidity, dust, stron g mag netic fields, vibrations, high
temperatures, toxic liquids and gases.

• Instructions for device maintenance: for cleaning the case of the device please use clean soft
cloth. Do not use such solvents as gasoline or spirit for cleaning, since these solvents can damage
the surface of the device.

• Do not drop the device not to have it damaged.

3. PACKAGE CONTENTS

• Game racing wheel — 1 pc

• Pedal unit — 1 pc

• Fixation stand — 1 pc

• Software CD disk — 1 pc

• Operation manual — 1 pc

• Warranty card — 1 pc

4. SPECIAL FEATURES

• 2 motors for Vibration effects

• Wheel diameter – 10”

• Steering angle – 180 degrees

• Supports: Windows XP/Vista/7/8/10

• USB Interface

• Progammable buttons

• Two axes, D-Pad, 10 additional keys

• Rubber grips for comfortable control

• Digital and Analog Modes available

• Foot pedal unit included

5. SYSTEM REQUIREMENTS

• USB port available

• Operational System Windows XP/Vista/7/8/10

ENG

Operation Manual

17

GC-W400

ENG

18

Game Racing Wheel

m

Fig. 1. Front view

Fig. 2. Fixation stand

Fig. 4. Rear view

Fig. 3. Foot pedal unit

o p

n

a

f

l

b

c

d
e

f
g

a

b

h

i
f
j
k

l

MODE

9

1

7

5

6

8

2

3

10

6. CONSTRUCTION

a Racing wheel
b Buttons 5 – 8
c Rubber inserts
d D-Pad
e ON/OFF LED indication
f Paddle shifters
g Button 9
h Buttons 1 – 4
i ON/OFF MODE indication
j Button10
k MODE button
l Suction cups
m Foot pedal port
n USB cable
o Brake pedal (Y-)
p Acceleration pedal (Y+)

ENG

Operation Manual

19

GC-W400

7. CONNECTION AND INSTALLATION

• Install the device on even surface (for example,
on a table) on its 5 suction cups. If necessary
fasten it with the fixation stand (Fig. 2).

• Connect pedal unit to the device (Fig. 4) via cable
of the pedal unit to RJ-11 jack m, then connect
USB cable n of the device to the USB port of the
computer.

• Insert Software CD disk into the disk drive of your
PC and launch setup.exe to install drivers on your
PC.

• Choose Controllers to set axes and buttons (Fig. 8).

Setting of axes and buttons (not compatible
with OS Vista 64)

• Dead Zone setup: controller will not respond to a
slight touch of acceleration pedal (Accelerate Y+),
or brake pedal (Brake Y-), or turns of the wheel
(Steering X), therefore necessary adjustments
should be made by cursors (Fig. 8);

• Sensitivity setup: the higher sensitivity is, the
swifter and more efficient response of controller to
pressing of pedals and turns of the wheel will be,
therefore necessary adjustments within Lower to
Higher range should be made by cursors (Fig. 8);

• KeyMap Setup reprograms functional keys: there
should be chosen new necessary assignment
against the key designation (Fig. 8);

• After installation of the driver, the controller can
be automatically centered by pressing MODE
button k.

ATTENTION! During automatic calibration do
not press any buttons.

Fig. 6

Fig. 5

Fig. 7

ENG

20

Game Racing Wheel

• Choose Vibration test (Fig. 9) to check and set
vibration feedback:
а) Moving cursor in Vibration strength increases or
reduces force of vibration feedback, for example, in
Fig. 9 vibration feedback is 85 %;
b) Pressing buttons Left force, Both force or Right
force allows to check vibration feedback (Fig. 9);
c) After setting and checking, press Confirm in the
bottom of the window.

NOTE! Games supporting Force Feedback can
have further setup of feedback in different
situations: crashes, collisions against obstacles
or road signs etc. For further setup it is neces-
sary to make corresponding adjustments in the
setup window against Stick Volume, Road
Effects, Collision, Engine etc.

• Switching modes. Game racing wheel is equipped
with MODE button k for switching between Digital/
Analog modes, i.e. switching from Digital to Analog
mode and vice-versa. When in Digital mode the
wheel is turned and pedals are pressed, there is
static maximum switching ON/OFF of correspon-
ding axes, i.e. there is only ON/OFF position. In
Analog Mode the signal is sent dependent on
steering angle of the wheel and extent to which the
pedal was pressed, i.e. smoothly.

• Operation without pedal unit. Game racing wheel
is equipped with paddle shifters f, that substitute
acceleration and brake pedals: the left paddle
shifter functions as a brake pedal, while the right
paddle shifter functions as an acceleration pedal.

Fig. 8

Fig. 9

ENG

Operation Manual

21

GC-W400

8. TROUBLESHOOTING

Problem

After installation of the software,
game controller does not work
normally.

Motors have no vibration
function in a racing game.

After entering game, some
analog axis will automatically
operate.

After entering the game,
vibration feedback operates
automatically.

During the game vibration
feedback is insufficient.

Solution

А. Check whether the controller’s link cable is strongly
connected to PC.
B. Make sure that status indication for Game Controller after
installation is Confirm.
C. Check whether controller’s settings have no conflicts with
other peripherals’ settings.
D. Restart your PC, if the controller still doesn’t work
normally.

After exiting the game, disconnect the controller from the
USB port and connect it again. If it still can’t work normally,
please restart the computer.

The steering wheel hasn’t been calibrated or hasn’t been
confirmed after calibrations. Enter Option – Controllers –
Dead Zone to adjust the range of the dead zone, and make
sure the axes are in the range of the dead zone.

Enter Force Feedback and calibrate it.

Enter Force Feedback and set force of feedback.

If none of the above mentioned solutions removes the problem, please refer to nearest authorized
service center for consultation by qualified specialist. Never try to repair the device on your own.

Dead Zone Effect ZoneEffect Zone

Axes

Axes

Модель:

GC-W400

Импортер в России: ООО «РЕГАРД», 109052, РФ,
г. Москва, Нижегородская, д. 86, корп. Б.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес. Срок службы: 2 года.
Производитель: «СВЕН ПТЕ. Лимитед»,
176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано в Китае.

Модель:

GC-W400

Постачальник/імпортер в Україні:
ТОВ «СВЕН Центр»,

08400, Київська область,

м. Переяслав-Хмельницький,

вул. Героїв Дніпра, 31,

тел. [phone].

Призначення, споживчі
властивості та відомості про безпеку товару дивіться
у Керівництві з експлуатації. Умови гарантійного
обслуговування дивіться в гарантійному талоні
або на сайті www.sven.fi.
Гарантійний термін: 12 міс. Строк служби: 2 роки.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під
контролем «Свен Скандинавія Лімітед», 48310,
Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the
control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

Игровой руль

GC-W400
