Игровая USB акустическая
система 2.0

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

SVEN 445

www.sven.fi

Игровая USB акустическая

система 2.0

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2019. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

СОДЕРЖАНИЕ

RUS .......................................................................................................... 2

UKR .......................................................................................................... 7

ENG .........................................................................................................12

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались ка­кие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если из­делие не функционирует, сразу же обратитесь к продавцу.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

МЕРЫ БЕЗОПАСНОСТИ

• Не вскрывайте АС и не производите ремонт самостоятельно. Обслуживание и ремонт долж­ны осуществлять только квалифицированные специалисты уполномоченного сервисного
центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi.

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой,
на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов.

Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

• Если АС не работает, сразу отключите кабель и обратитесь в магазин, где Вы ее приобрели.

2

Здесь же Вы сможете найти обновленную версию данного Руководства.

Техническая поддержка размещена на сайте www.sven.fi.

Руководство пользователя

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Игровая USB акустическая система 2.0 (АС) SVEN 445 предназначена для воспроизве­дения музыки и озвучивания игр, фильмов и проч. АС имеет встроенные акустический
и сигнальный кабели, благодаря чему может быть подключена к ПК, ноутбуку, МР3 плееру либо
другим источникам звука. Питание АС осуществляется через USB-порт ПК, ноутбука или блока
5V DC с помощью встроенного USB-кабеля электропитания. Колонка, которая имеет аудиовход
и панель управления, условно названа активной.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными
устройствами и другими источниками звука

• Питание от USB-порта

• Регулировка уровня громкости

• Разъемы для подключения наушников и микрофона

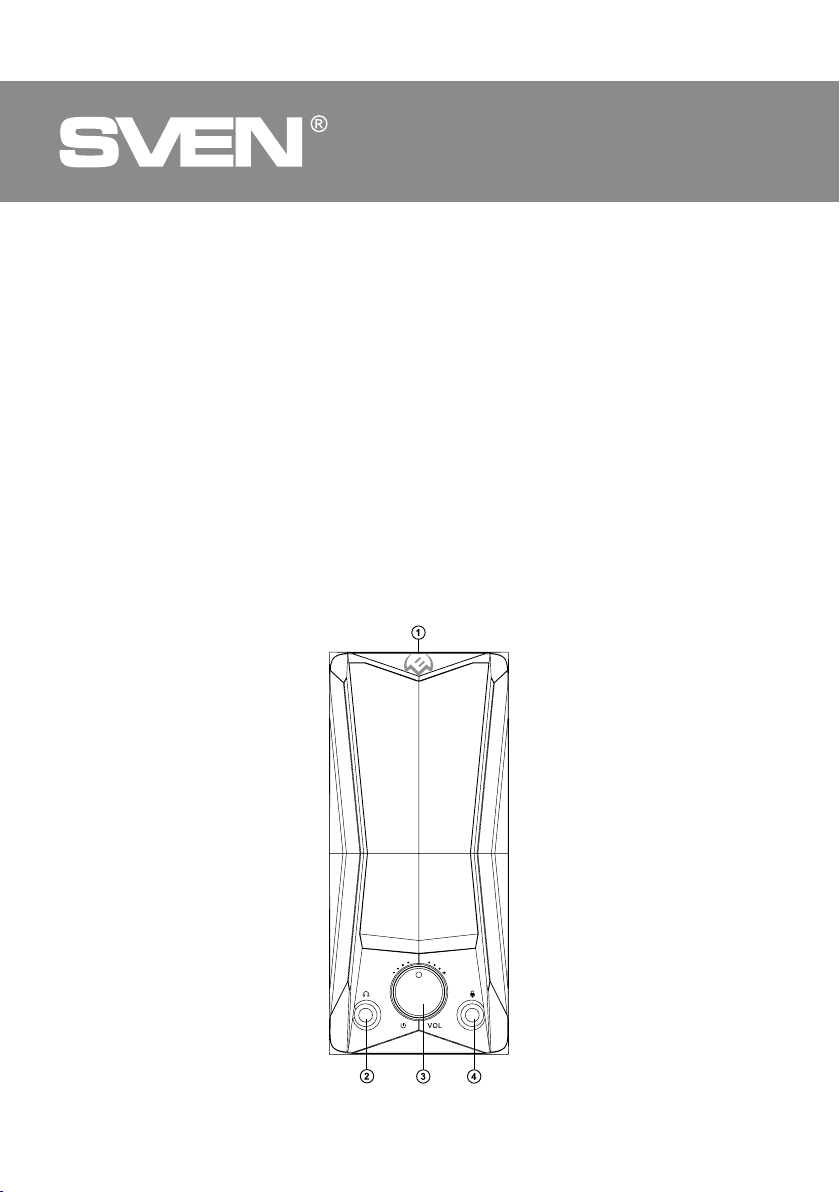

Панель управления АС

a LED: кнопка включения/выключения подсветки
b Разъем для подключения наушников
c VOL: выключатель питания; регулятор уровня громкости
d Разъем для подключения микрофона

SVEN 445

Рис.1.

3

Игровая USB акустическая

система 2.0

ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее од­ного метра.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телеви­зоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

АС SVEN 445 может быть подключена практически к любым источникам аудиосигнала:
MP3-плееру, звуковой карте ПК и т. п. (см. схему подключения на рис. 2).

• Перед подключением убедитесь, что АС отключена от сети электропитания. Подключите
встроенные в активную колонку сигнальные кабели с mini-jack 3,5 мм: кабель с mini-jack зеле­ного цвета – к аудиовыходу источника звука, а микрофонный кабель (mini-jack розового цвета) – к
микрофонному входу (рис. 2).

• Подключите встроенный USB-кабель электропитания к USB-порту компьютера, ноутбука или
к блоку питания 5V DC (не входит в комплект).

• Включите источник аудиосигнала.

• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME c. При повороте

регулятора по часовой стрелке уровень громкости увеличивается, при повороте против часо­вой стрелки – уменьшается.

• Микрофон подключайте к разъему d, а наушники – к разъему b.

Примечания:

• По завершении использования АС не забудьте выключить питание устройства.

4

Руководство пользователя

SVEN 445

Пассивная

колонка

Компьютер

к микрофонному

входу

Мобильное
устройство

Розетка

УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

Неисправность Причина Способ устранения

АС не включается. Не подключена к сети. Проверьте правильность

Нет звука. Регулятор громкости

В колонках АС
слишком тихий звук.

Искажение звука. Большая амплитуда

Разъем

USB

к источнику

звука

Акустический кабель

Рис. 2. Схема подключения

установлен.

Неправильно подключен
источник аудиосигнала.

Регулятор громкости
установлен в положение
наименьшей громкости.

входного сигнала.

подключения.

Подстройте регулятор
громкости.

Подключите источник
сигнала правильно.

Подстройте регулятор
громкости.

Регуляторами громкости на
источниках сигнала и АС
уменьшите величину
входного сигнала.

Активная

колонка

5

Игровая USB акустическая

система 2.0

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения Значение

Выходная мощность (RMS), Вт 6 (2 × 3)

Диапазон частот, Гц 90 – 20 000

Диаметр динамиков, мм Ø 65

Напряжение питания, В USB/DC 5 V

Размеры (одной колонки) (Ш × В × Г), мм 78 × 175 × 100

Вес, кг 0,75

Примечания:

• Приведенные технические характеристики справочные и не могут служить основани­ем для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические харак-
теристики и комплектность могут быть изменены без предварительного уведомления.

6

UKR

Керівництво користувача

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2019. SVEN PTE. LTD. Версія 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ЗМІСТ

RUS .......................................................................................................... 2

UKR .......................................................................................................... 7

ENG .........................................................................................................12

РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося
яке-небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено
при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує,
відразу ж зверніться до продавця.

• Перевезення і транспортування обладнання допускається лише у заводській упаковці.

• Не вимагає спеціальних умов для реалізації.

• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.

КОМПЛЕКТНІСТЬ

• Акустична система – 1 шт.

• Керівництво з експлуатації – 1 шт.

• Гарантійний талон – 1 шт.

ЗАХОДИ БЕЗПЕКИ

• Не розбирайте АС і не здійснюйте ремонт самостійно. Обслуговування та ремонт повинні
здійснювати тільки кваліфіковані фахівці уповноваженого сервісного центру. Перелік уповно­важених сервісних центрів дивіться на сайті www.sven.fi.뙅

• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на кор­пус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підсилювача.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: не встановлюйте її поруч з нагрівальними приладами і уникай-

те дії прямих сонячних променів.

• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.

• Не використовуйте для протирання бензин, спирти або інші розчинники, бо вони можуть

пошкодити декоровану поверхню АС. Для чищення АС використовуйте м’яку суху тканину.

• Якщо АС не працює, відразу відключіть кабель і зверніться в магазин, де Ви її придбали.

SVEN 445

Також тут Ви зможете знайти оновлену версію цього Керівництва.

Технічна підтримка розміщена на сайті www.sven.fi.

7

UKR

Ігрова USB акустична

система 2.0

ТЕХНІЧНИЙ ОПИС

Ігрова 2.0 USB акустична система (АС) SPS-445 призначена для відтворення музики та озву­чування ігор, фільмів тощо. АС оснащена вмонтованими акустичним та сигнальним кабелями,
завдяки чому може бути підключена до ПК, ноутбука, МР3-плеєра та інших джерел звуку. Жив­лення АС здійснюється через USB-порт ПК, ноутбука або блок 5V DC за допомогою вмонтова­ного USB-кабелю електроживлення. Колонка, яка має аудіовхід та панель управління, умовно
названа активною.

Особливості АС

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та ін­шими джерелами звуку

• Живлення від USB-порту

• Регулювання рівня гучності

• Роз’єми для підключення навушників і мікрофона

Панель управління АС

a LED: кнопка вимикання/вмикання підсвічування
b Роз’єм для підключення навушниківі
c VOL: вимикач живлення; регулятор рівня гучності
d Роз’єм для підключення мікрофону

8

Мал.1.

UKR

Керівництво користувача

ПІДГОТОВКА І ПОРЯДОК РОБОТИ

Розташування АС

• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.

• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому вста-

новлюйте АС якомога далі від телевізора.

Підключенння АС

АС SPS-445 можна підключити практично до будь-яких джерел аудіосигналу: MP3-плеєру, зву­кової карти ПК тощо (див. схему підключення на мал. 2).

• Перед підключенням переконайтеся, що АС відключена від мережі електроживлення. Під­ключіть вмонтовані в активну колонку сигнальні кабелі з mini-jack 3,5 мм: кабель з mini-jack
зеленого кольору – до аудіовиходу джерела звуку, а мікрофонний кабель (mini-jack рожевого
кольору) – до мікрофонного входу (див. схему підключення на малюнку 2).

• Підключіть вмонтований USB-кабель електроживлення до USB-порту комп’ютера, ноутбука
або до блоку живлення 5V DC (не входить до комплекту).

• Увімкніть джерело аудіосигналу.

• Відрегулюйте рівень загальної гучності поворотом регулятора VOL c. При повороті регулято-

ра за годинниковою стрілкою рівень гучності збільшується, при повороті проти годинникової
стрілки – зменшується.

• Мікрофон підключайте до роз’єму d, а навушники – до роз’єму b.

Примітки:

• Після закінчення використання АС не забудьте вимкнути живлення пристрою.

SVEN 445

9

UKR

Ігрова USB акустична

система 2.0

Пасивна

колонка

Комп’ютер

до мікрофонного

входу

Мобільний

пристрій

Розетка

УСУНЕННЯ НЕСПРАВНОCТЕЙ

Несправність Причина Спосіб усунення

АС не вмикається. Не підключена до мережі

Немає звуку. Регулятор гучності встановлено

У колонках АС занадто
тихий звук.

Спотворення звуку. Велика амплітуда вхідного

Роз’єм

USB

до джерела

звуку

Мал. 2. Схема підключення

живлення.

в положення найменшої гучності.

Неправильно підключено
джерело аудіосигналу.

Регулятор гучності встановлено
в положення найменшої гучності.

сигналу.

Акустичний кабель

Перевірте правильність
підключення.

Підкрутіть регулятор
гучності.

Підключіть правильно
джерело сигналу.

Підкрутіть регулятор
гучності.

Регуляторами гучності
джерела сигналу та АС
зменшіть величину
вхідного сигналу.

Активна
колонка

10

UKR

Керівництво користувача

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру Значення

Вихідна потужність (RMS), Вт 6 (2 × 3)

Діапазон частот, Гц 90 – 20 000

Діаметр динаміків, мм Ø 65

Напруга живлення, В USB/DC 5 V

Розміри (однієї колонки) (Ш × В × Г), мм 78 × 175 × 100

Вага, кг 0,75

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою
для претензій.

• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини технічні

характеристики та комплектність можуть бути змінені без попереднього повідомлення.

SVEN 445

11

ENG

2.0 USB Gaming
Speaker System

Congratulations on your purchase of the SVEN speaker system!

COPYRIGHT

© 2019. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

CONTENTS

RUS .......................................................................................................... 2

UKR .......................................................................................................... 7

ENG .........................................................................................................12

BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the device
for damage; if the product was damaged during transportation, address the 뙅rm which carried out
the delivery; if the product functions incorrectly, address the dealer at once.

• Shipping and transportation equipment is permitted only in the original container.

• Does not require special conditions for realization.

• Dispose of in accordance with regulations for the disposal of household and computer equipment.

PACKAGE CONTENTS

• Speaker system – 1 pc

• Operation Manual – 1 pc

• Warranty card – 1 pc

SAFETY PRECAUTIONS

• Do not open the MSS and do not perform repairs by yourself. Service and repairs should be
performed only by quali뙅ed specialists at authorized service centers. The list of authorized service
centers is on www.sven.fi.

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the power
ampli뙅er or the ground, for it causes damage to the power ampli뙅er output stage.

• Make sure that foreign objects do not get inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose

it to direct sunlight.

• Do not place any open 뙅ame sources on or close to MSS.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

• If the MSS does not operate, unplug it and address your dealer.

TECHNICAL DESCRIPTION

SVEN 445 2.0 Gaming Speaker System (MSS) is designed to play music and sound games,
movies, etc. The MSS has a built-in audio and signal cables enabling to connect it to a PC, laptop,
MP3 player and other audio devices. The MSS is powered via a PC or laptop USB port, or via a 5V
DC power supply with the built-in USB power cable. The speaker with an audio input and a control
panel is named the active one.

12

Technical support is on www.sven.

ENG

User’s Manual

MSS special features

• Speaker system is compatible with PCs, DVD/Media-players, mobile devices and other sound
sources

• Powered via a USB port

• Volume control

• Headphone and microphone jacks

Control panel

a LED: switching backlight ON/OFF button
b Headphone jack
c VOL: power knob; volume control knob
d Microphone jack

SVEN 445

Fig. 1.

13

ENG

2.0 USB Gaming
Speaker System

PREPARATION AND OPERATION

Speaker placement

• Place the speakers symmetrically to the listener at least one meter away.

• Place MSS far away from monitors and TV sets, as insignificant image distortion in these supersensitive

devices is possible.

MSS Connecting

SPS-445 2.0 USB Gamin Speaker System can be connected to virtually any audio source: MP3
player, PC sound card, etc. (see connection diagram, Fig. 2).

• Before making any connections, make sure that the MSS power supply is disconnected. Plug the
built-in 3.5 mm mini-jack signal cables: connect the audio cable (green mini-jack) to the audio output
jack of your sound source and the microphone cable (pink mini-jack) – to the microphone jack (see
connection diagram, Fig. 2).

• Connect the built-in USB power cable to a USB port of your PC, laptop or to a 5V DC power supply
(not included).

• Turn on your audio source.

• Adjust the master volume level by turning the VOL control knob c. To increase the volume, turn the

knob clockwise; to reduce it, turn the knob counterclockwise.

• Plug your microphone into the microphone jack d, and your headphones into the headphone jack b.

Notes:

• After nishing using the MSS, mind to switch it off.

Passive

speaker

Аctive

speaker

PC

Mobile device

Socket

14

to MIC input

to audio source

USB jack

Audio cable

Fig. 2. Connection diagram

ENG

User’s Manual

TROUBLESHOOTING

Problem Cause Solution

The MSS does not
turn on.

No sound. The volume level is set at

There is too quiet
sound of speakers.

Distortion of sound. Large amplitude of the input

TECHNICAL SPECIFICATIONS

Parameter, measurement unit Value

Output power (RMS), W 6 (2 × 3)

Frequency response, Hz 90 – 20 000

Speaker diameter, mm Ø 65

Power supply, V USB/DC 5 V

Dimensions (one speaker) (W × H × D), mm 78 × 175 × 100

Weight, kg 0,75

Notes:

• Technical specications given in this table are supplemental information and cannot give

occasion to claims.

• Technical specifications and package contents are subject to change without notice due to
the improvement of SVEN production.

The MSS isn’t connected to
a mains outlet.

minimum value.

Improperly connected audio
source.

The volume level is set at
minimum value.

signal.

SVEN 445

Check the connection.

Adjust the volume control
knob.

Connect audio source
correctly.

Adjust the volume control
knob.

Turn down the source volume
and MSS volume.

15

Игровая USB акустическая
система 2.0

Модель: SPS-445
Импортер в России: ООО «РЕГАРД», 105082,
г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 56, стр. 1.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес.
Срок службы: 2 года
Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат
Роуд, № 02-02, Сингапур, 427447. Произведено под
контролем «Свен Скандинавия Лимитед», 48310, Фин
ляндия, Котка, Котолахдентие, 15. Сделано в Китае.

Модель: SPS-445
Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельниць
кий, вул. Героїв Дніпра, 31, тел. [phone].
Призначення, споживчі властивості та відомості про
безпеку товару дивіться у Керівництві з експлуатації.
Умови гарантійного обслуговування дивіться в гаран
тійному талоні або на сайті www.sven.fi.
Гарантійний термін: 12 міс.
Строк служби: 2 роки.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під контролем
«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,
Котолахдентіє,15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under
the control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

-

-

-

SVEN 445
