Sven 430 User Manual [ru]

www.sven.fi

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

Мультимедийная USB
акустическая система 2.0

SVEN 430

2
2
3
3
3
4

5
5
6

11

СОДЕРЖАНИЕ

RUS ..................................................................................................

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ..........................................................

2. КОМПЛЕКТНОСТЬ ...........................................................................

3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ......................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ........................................................

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................

UKR ..................................................................................................

ENG .................................................................................................

Техническая поддержка размещена на сайте www.sven.fi.

Здесь же Вы сможете найти обновленную версию данного Руководства.

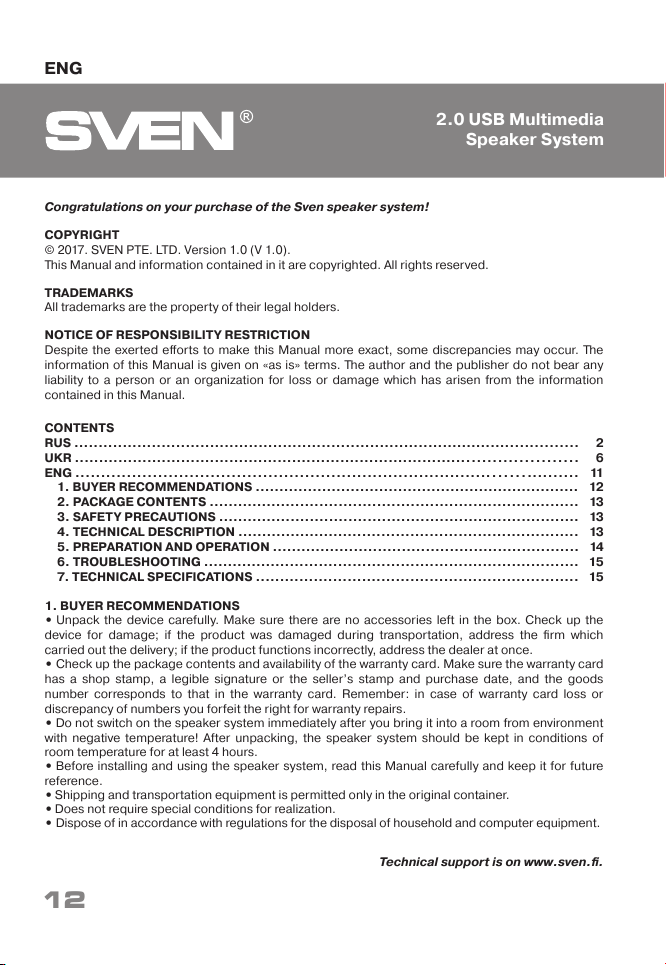

Благодарим Вас за покупку акустической системы торговой марки SVEN!

АВТОРСКОЕ ПРАВО

© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались ка-

кие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий-
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантий-
ного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми-
нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком-
натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоя-
щим Руководством и сохраните его на весь период использования.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

RUS

2

Мультимедийная USB

акустическая система 2.0

RUS

Руководство по эксплуатации

3

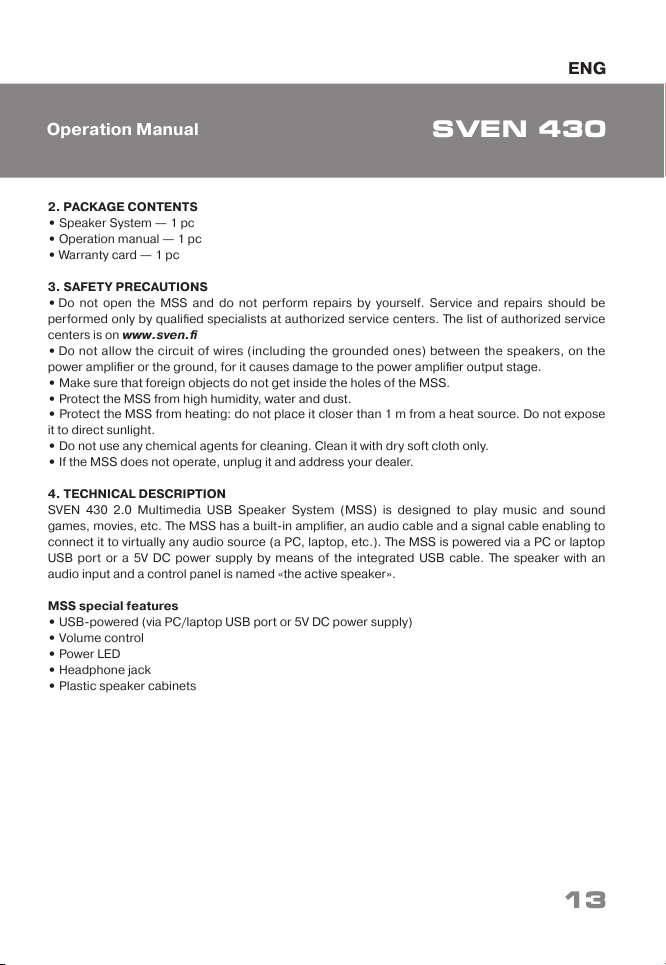

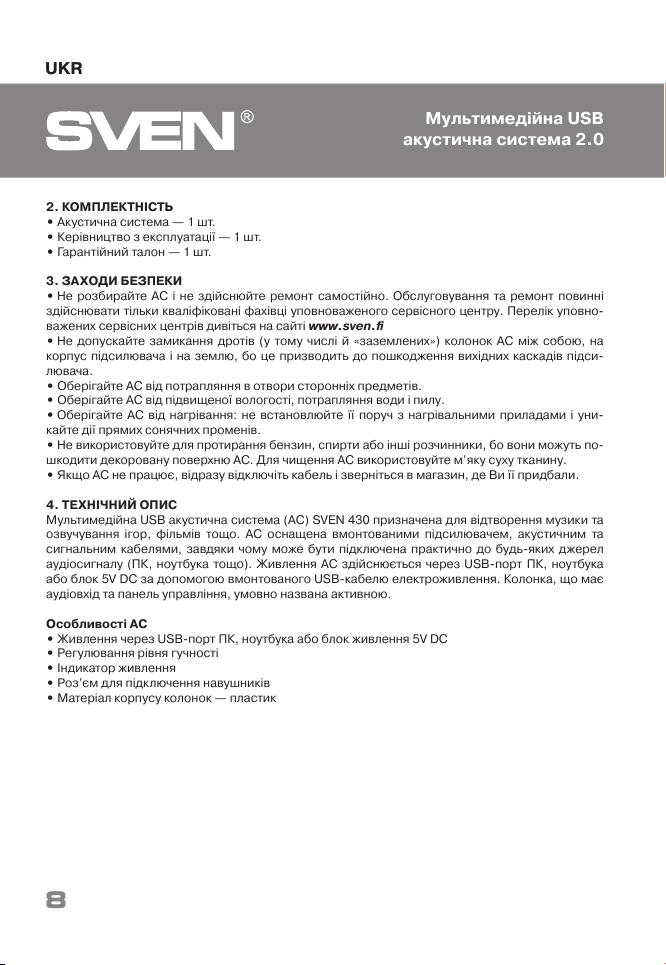

2. КОМПЛЕКТНОСТЬ

• Aкустическая система — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Не вскрывайте АС и не производите ремонт самостоятельно. Обслуживание и ремонт

должны осуществлять только квалифицированные специалисты уполномоченного сервис-
ного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

• Если АС не работает, сразу отключите кабель и обратитесь в магазин, где Вы ее приобрели.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Мультимедийная USB акустическая система (АС) SVEN 430 предназначена для воспроизве-
дения музыки и озвучивания игр, фильмов и проч. АС имеет встроенные усилитель, а так же
акустический и сигнальный кабели, благодаря чему может быть подключена к ПК, ноутбуку
либо другим источникам звука. Питание АС осуществляется через USB-порт ПК, ноутбука
или блока 5V DC с помощью встроенного USB-кабеля электропитания. Колонка, которая
имеет аудиовход и панель управления, условно названа активной.

Особенности АС

• Питание через USB-порт ПК, ноутбука или блок питания 5V DC

• Регулировка уровня громкости

• Индикатор питания

• Разъем для подключения наушников

• Материал корпуса колонок – пластик

SVEN 430

d

a

b

c

4

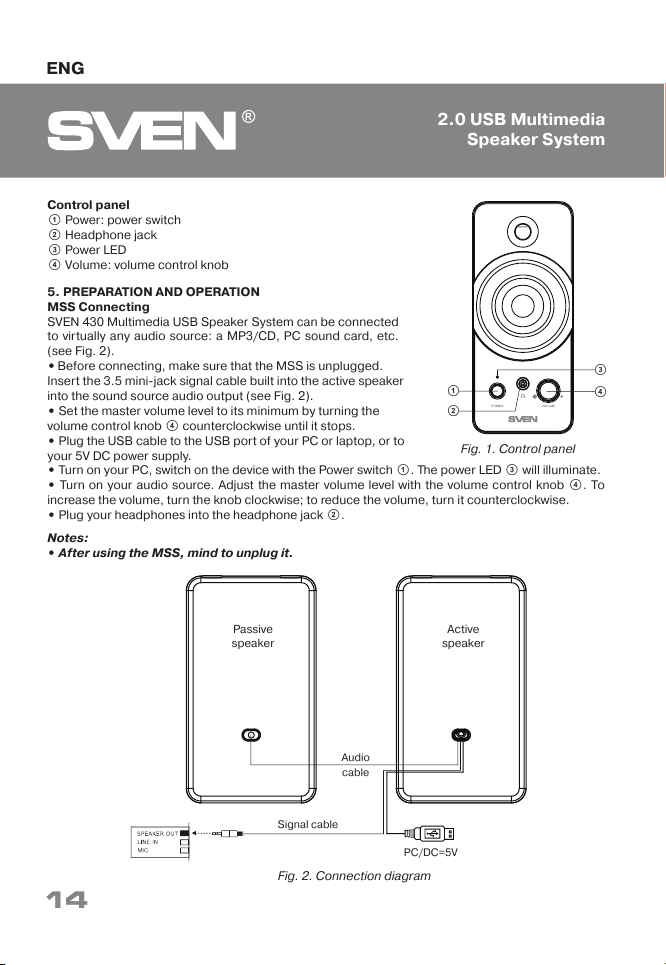

Панель управления АС

a Power: выключатель питания
b Разъем для подключения наушников
c Индикатор питания
d Volume: регулятор уровня громкости

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Подключение АС

Мультимедийная USB АС SVEN 430 может быть подключе-
на практически к любым источникам аудиосигнала: МР3/ CD,
звуковой карте ПК и т. п. (см. рис. 2).

• Перед подключением убедитесь, что АС отключена от сети.
Подключите встроенный в активную колонку сигнальный
кабель с mini-jack 3,5 мм к аудиовыходу источника звука
(см. рис. 2).

• Установите уровень общей громкости на минимум пово-
ротом регулятора d против часовой стрелки до упора.

• Подключите USB-кабель электропитания к USB-порту
компьютера, ноутбука или к блоку питания 5V DC.

• Включите питание компьютера, затем включите питание устройства выключателем Power
a, загорится индикатор питания c.

Рис. 1. Панель управления

Пассивная

колонка

Активная

колонка

Рис. 2. Схема подключения

PC/DC=5V

Сигнальный кабель

Акустический

кабель

RUS

Мультимедийная USB

акустическая система 2.0

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио-
нальной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

Характеристики и единицы измерения

Выходная мощность (RMS), Вт

Диапазон частот, Гц

Диаметр динамиков, мм

Напряжение питания, В

Размеры (одной колонки) (Ш × В × Г), мм

Вес, кг

Значение

6 (2 × 3)

80 – 20 000

ШП Ø 75

USB/DC 5V

87 × 200 × 105

0,9

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут слу-
жить основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-
рактеристики и комплектность могут быть изменены без предварительного уведомле-
ния.

5

• Включите источник аудиосигнала. Отрегулируйте уровень общей громкости поворотом ре-
гулятора d. При повороте регулятора по часовой стрелке уровень громкости увеличивает-
ся, при повороте против часовой стрелки – уменьшается.

• Наушники подключайте к разъему b.

Примечания:

• По завершении использования АС не забудьте выключить питание устройства.

Неисправность

АС не включается.

Нет звука или в
колонка х АС
слишком тихий звук.

Искажение звука.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установл ен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Большая амплитуда входного
сигнала.

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.

Подстройте регулятор
громкости.

Подключите источники сигнала
правильно.

Регуляторами громкости на ис-
точниках сигнала и АС уменьши -
те величину входного сигнала.

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

RUS

Руководство по эксплуатации

SVEN 430
