Sven 355 User Manual [ru]

Мультимедийная USB
акустическая система 2.0

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

SVEN 355

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS .............................................................................................. .. ..

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. ... ....

2. КОМПЛЕКТНОСТЬ АС ................................................ .....................

3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

UKR ...................................................................................................

ENG ..................................................................................................

.......................................................

sVEN 355

10

1
1
2
2
2
3
4
4
5

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран­тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды
с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях
комнатной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто­ящим Руководством и сохраните его на весь период использования.

Техническая поддержка размещена на сайте www.sven.fi.

Здесь же Вы сможете найти обновленную версию данного Руководства.

талона. Убедитесь в том, что в гарантий-

1

RUS

Мультимедийная USB
акустическая система 2.0

2. КОМПЛЕКТНОСТЬ

• Aкустическая система — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Не вскрывайте АС и не производите ремонт самостоятельно. Обслуживание и ремонт

должны осуществлять только квалифицированные специалисты уполномоченного сервис­ного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi.

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

• Если АС не работает, сразу отключите кабель и обратитесь в магазин, где Вы ее приобрели.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Мультимедийная USB акустическая система (АС) Sven 355 – лёгкое и доступное решение во­проса озвучивания Вашего компьютера. Чёрная глянцевая поверхность и алюминиевые диф­фузоры АС идеально сочетаются с современными мониторами и отлично вписываются в ра­бочее пространство. Колонка, в которую встроены сигнальный кабель и кабель USB, условно
названа активной

.

не ближе чем 1 м от нагревательных прибо-

Особенности АС

• Компактная конструкция

• Глубокий бас благодаря

пассивному излучателю

• USB питание

• Регулировка уровня громкости

• Глянцевая чёрная поверхность

Задние панели

a Акустический кабель (встроенный)
b Кабель USB (встроенный)
c Регулятор громкости

d Сигнальный кабель (встроенный)

2

Пассивная

колонка

a

b d

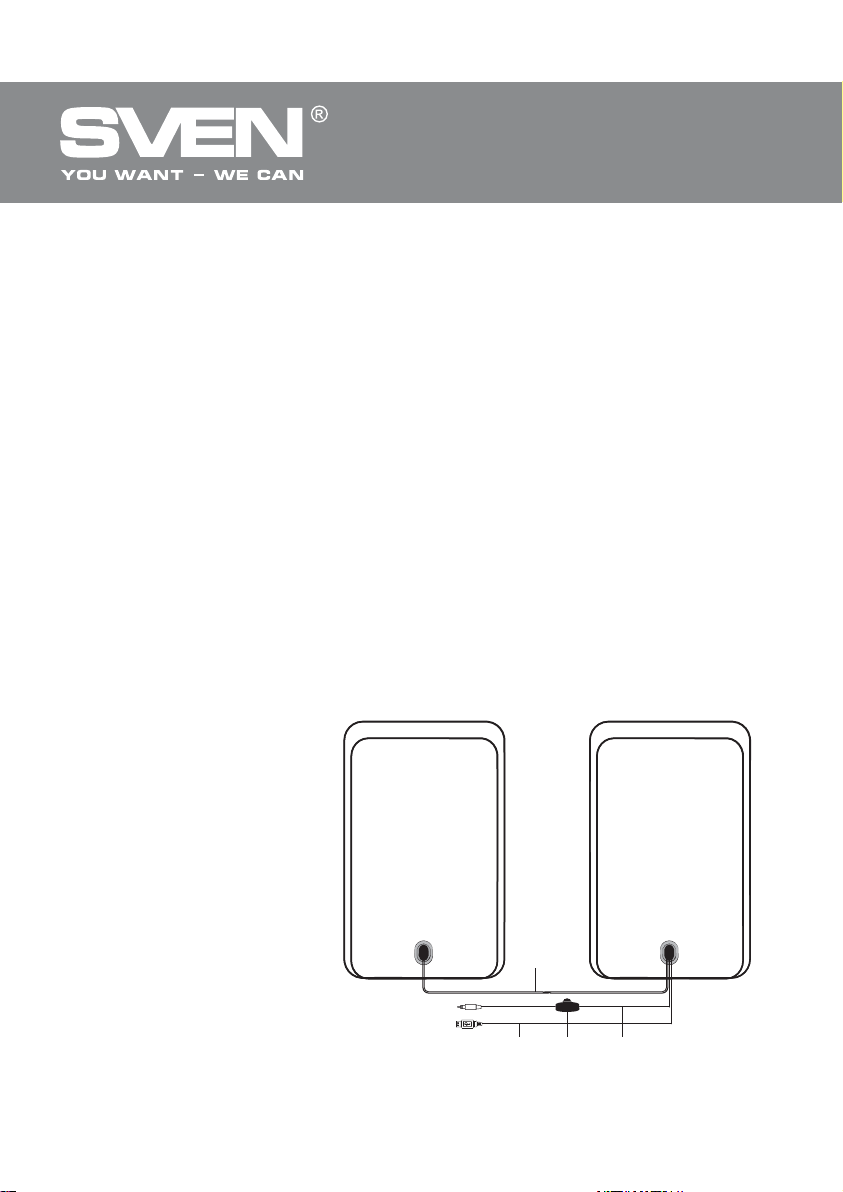

Рис. 1. Задние панели колонок

Активная

колонка

c

RUS

Руководство по эксплуатации

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного

метра.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телеви­зоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

Акустическую систему Sven 355 можно подключить к USB-порту компьютера или ноутбука
(см. схему подключения на рисунке 2).

• USB-кабель b подключите к USB-порту компьютера или ноутбука.

• Вставьте mini-jack сигнального кабеля d в разъём звуковой карты ПК либо другого источника

сигнала.

• Подстройте громкость звучания колонок и средствами Windows и регулятором громкости c
на сигнальном кабеле по своему усмотрению.

• После выключения компьютера или ноутбука отключите USB-кабель b устройства.

• Располагайте колонки относительно слушателя симметрично.

Примечание: Подключайте АС к USB-порту компьютера или к активному USB-хабу.

Регулятор
громкости

sVEN 355

Ноутбук

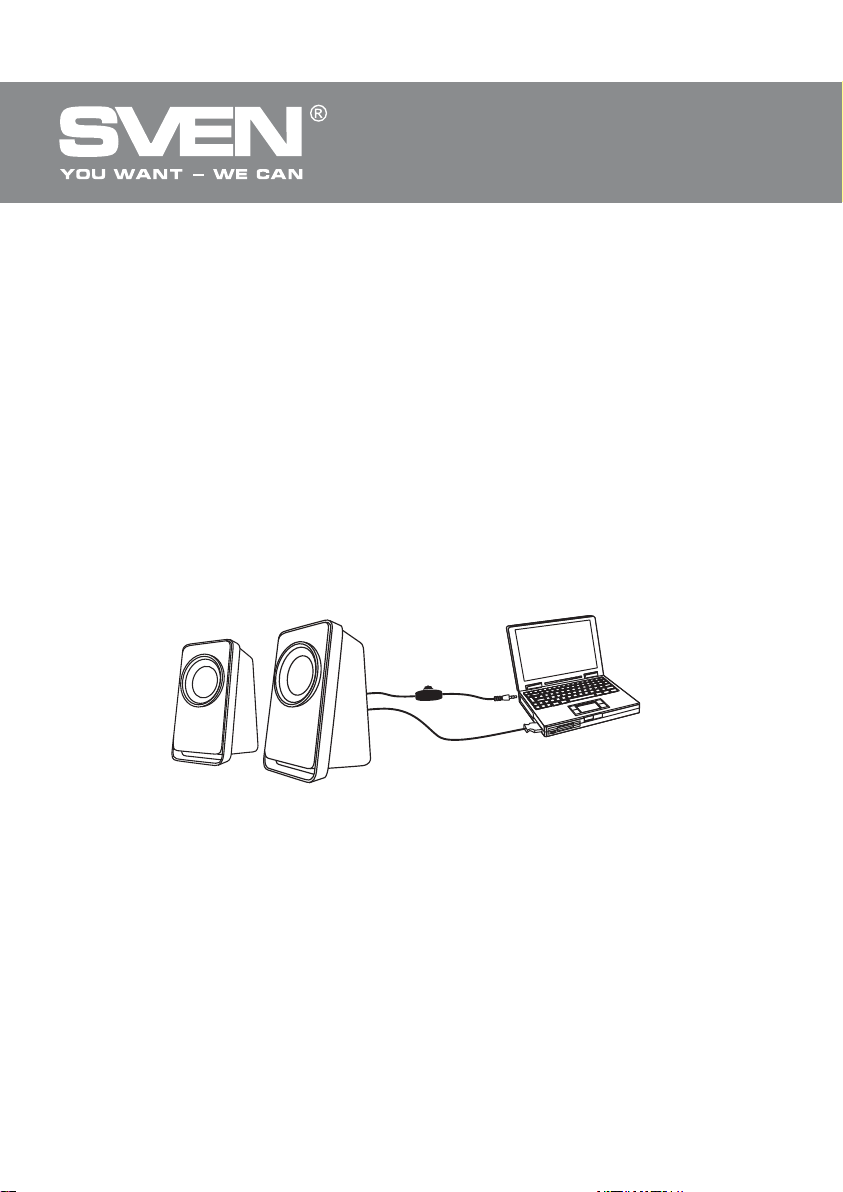

Рис. 2. Схема подключения

USB

3

RUS

Мультимедийная USB
акустическая система 2.0

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность

АС не включается.

Нет звука или в
колонках АС
слишком тихий звук.

Искажение звука.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио­нальной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт
Диапазон частот, Гц
Диаметр динамиков, мм
Напряжение питания, В
Размеры (одной колонки) (Ш × В × Г), мм
Вес, кг

Причина

Не подключена к USB-порту.

Не включен выключатель.
Регулятор громкости установлен

в положение наименьшей громкости.
Неправильно подключен источник

аудиосигнала.
Большая амплитуда входного

сигнала.

Значение

5 (2 × 2,5)

80 – 20 000

Ø 44
5DС/USB

75 × 130 × 68

0,473

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.
Подстройте регулятор

громкости.
Подключите источники сигнала

правильно.
Регуляторами громкости на ис-

точниках сигнала и АС уменьши­те величину входного сигнала.

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить
основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-

рактеристики и комплектность могут быть изменены без предварительного уведомле­ния.

4

Мультимедійна USB
акустична система 2.0

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

SVEN 355

www.sven.fi

UKR

Мультимедійна USB
акустична система 2.0

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2014. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід­ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод­ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.

ЗМІСТ

RUS ..........................................................................................................

UKR ..........................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................

2. КОМПЛЕКТНІСТЬ АС ................................................ ........... ..........

3. ЗАХОДИ БЕЗПЕКИ ................................................................ ... ......

4. ТЕХНІЧНИЙ ОПИС ...............................................................................

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ..............................................................

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................

ENG ..................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра­зу ж

зверніться до продавця.

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в то-

му, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп
продавця і дата продажу, номер товару співпадає зі вказаним у талоні. Пам’ятайте, що при
втраті гарантійного талона або неспівпаданні номерів ви втрачаєте право на гарантійний
ремонт.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова

температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на

увесь період користування.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

Технічна підтримка розміщена

на сайтi www.sven.fi.

10

1
5
6
7
7
7
8
9
9

6

UKR

Керівництво з експлуатації

2. КОМПЛЕКТНІСТЬ

• Aкустична система — 1 шт.

• Керівництво з експлуатації — 1 шт.

• Гарантійний талон — 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

• Не розбирайте АС і не здійснюйте ремонт самостійно. Обслуговування та ремонт повинні

здійснювати тільки кваліфіковані фахівці уповноваженого сервісного центру. Перелік уповно­важених сервісних центрів дивіться на сайті www.sven.fi.

• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси­лювача.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: не встановлюйте її поруч з нагрівальними приладами і уни-

кайте дії прямих сонячних променів.

• Не використовуйте для протирання бензин, спирти або інші розчинники, бо вони можуть по­шкодити декоровану поверхню АС. Для чищення АС використовуйте м’яку суху тканину.

• Якщо АС не працює, відразу відключіть кабель і зверніться в магазин, де Ви її придбали.

4. ТЕХНІЧНИЙ ОПИС

Мультимедійна USB акустична система (АС) Sven 355 – легке й доступне вирішення питання
озвучування Вашого комп’ютера. Чорна глянсова поверхня та алюмінієві дифузори АС іде­ально поєднуються із сучасними моніторами і відмінно вписуються в робочий простір. Колон­ка, в яку вмонтовано сигнальний кабель і кабель USB, умовно названа активною.

sVEN 355

Особливості АС

• Компактна конструкція

• Глибокий бас завдяки пасивному

випромінювачу

• USB живлення

• Регулювання рівня гучності

• Глянсова чорна поверхня

Задні панелі

a Акустичний кабель (вмонтований)
b Кабель USB (вмонтований)
c Регулятор гучності
d Сигнальний кабель (вмонтований)

Пасивна

колонка

a

b d

Мал. 1. Задні панелі колонок

Активна
колонка

c

7

UKR

Мультимедійна USB
акустична система 2.0

5. ПІДГОТОВКА І ПОРЯДОК РОБОТИ

Розташування АС

• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.

• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому вста-

новлюйте АС якомога далі від цих пристроїв.

Підключенння АС

Акустичну систему Sven 355 можна підключити до USB-порту комп’ютера або ноутбука (див.
схему підключення на мал. 2).

• USB-кабель b підключіть до USB-порту комп’ютера або ноутбука.

• Вставте mini-jack сигнального кабелю d в роз’єм звукової карти ПК чи іншого джерела

сигналу.

• Налаштуйте гучність звучання колонок утилітами Windows або регулятором гучності c на сиг-

нальному кабелі.

• Після вимкнення комп’ютера або ноутбука від’єднайте кабель USB пристрою.

• Розташовуйте колонки відносно слухача симетрично.

Примітка: Підключайте АС до USB-порту комп’ютера або до активного USB-хаба.

8

Регулятор
гучності

Мал. 2. Схема підключення

Ноутбук

USB

UKR

Керівництво з експлуатації

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ

Несправність

АС не вмикається.

Немає звуку або
у колонках АС
занадто тихий звук.

Спотворення звуку.

Якщо жоден зі вказаних вище способів не вирішує проблему, зверніться за професійною
консультацією до найближчого до Вас сервісного центру. Не ремонтуйте АС самостійно.

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру

Вихідна потужність (RMS), Вт
Діапазон частот, Гц
Діаметр динаміків, мм
Напруга живлення, В
Розміри (однієї колонки) (Ш × В × Г), мм
Вага, кг

Причина

Не підключена до USB-порту.

Не увімкнено вимикач.
Регулятор гучності встановлено

в положення найменшої гучності.
Неправильно підключено джерело

аудіосигналу.
Велика амплітуда вхідного сигналу.

Значення

5 (2 × 2,5)

80 – 20 000

Ø 67

5DC/USB

75 × 130 × 68

0,473

sVEN 355

Спосіб усунення

Перевірте правильність
підключення.

Увімкніть вимикач.
Підкрутіть регулятор гучності.

Підключіть правильно джерело
сигналу.

Регуляторами гучності джере­ла сигналу та АС зменшіть
величину вхідного сигналу.

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою

для претензій.

• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини тех-

нічні характеристики та комплектність можуть бути змінені без попереднього пові­домлення.

9

2.0 USB Multimedia
Speaker System

OPERATION
MANUAL

SVEN 355

www.sven.fi

ENG

Operation Manual

Congratulations on your purchase of the Sven speaker system!

COPYRIGHT

© 2014. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information in this Manual is given on “as is” terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.

CONTENTS

RUS ...................................................................................................

UKR ..................................................................................................

ENG .................................................................................................

1. BUYER RECOMMENDATIONS ..................................................

2. PACKAGE CONTENTS.............................................................

3. SAFETY PRECAUTIONS ..................................................

4. TECHNICAL DESCRIPTION ....................................................

5. PREPARATION AND OPERATION ..........................................

6. TROUBLESHOOTING.................................

7. TECHNICAL SPECIFICATIONS ....................................................

.............................................. .

sVEN 355

10

.............

............

...................

................

......................

...........

11
12
12
12
13
14
14

1
5

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the

device for damage; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty card
has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods
number corresponds to that in the warranty card. Remember: in case of warranty card loss or
discrepancy of numbers you forfeit the right for warranty repairs.

• Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.

• Before installing and using the speaker system, read this Manual carefully and keep it for future
reference.

Technical support is on www.sven.fi.

11

ENG

2.0 USB Multimedia
Speaker System

2. PACKAGE CONTENTS

• Speaker System — 1 pc

• Operation Manual — 1 pc

• Warranty card — 1 pc

3. SAFETY PRECAUTIONS

• Do not open the MSS and do not perform repairs by yourself. Service and repairs should be

performed only by qualified specialists at authorized service centers. The list of authorized service
centers is on www.sven.fi.

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.

• Make sure that foreign objects do not get inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose

it to direct sunlight.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

• If the MSS does not operate, unplug it and address your dealer.

4. TECHNICAL DESCRIPTION

Sven 355 2.0 USB Multimedia Speaker System (MSS) is an easy and reasonable solution for your
computer sound. Black glossy surface and aluminum diffusers of MSS perfectly match modern
displays and fit into your workplace. The speaker with built-in signal cable and USB cable is named
an active speaker only conditionally.

MSS special features

• Compact Design

• USB Powered

• Passive radiator for deep bass

• Volume control

• Glossy surface

Rear panels

a Bult-in audio cable
b Bult-in USB cable
c Volume wheel
d Bult-in signal cable

12

Passive

speaker

a

c

b d

Fig. 1. Rear panels of speakers

Active

speaker

ENG

Operation Manual

5. PREPARATION AND OPERATION
Speaker placement

• Place the speakers symmetrically to the listener at least one meter away.

• Place MSS far away from monitors and TV sets, as insignificant image distortion in these

supersensitive devices is possible.

MSS Connecting

Sven 355 Multimedia Speaker System (MSS) can be connected to USB-port on your computer or
laptop (see connection diagram, fig. 2).

• Plug USB-cable b to the USB-port on your computer or laptop.

• Plug signal cable mini-jack c to PC sound card or to audio output of the audio source.

• Adjust speaker volume level by Windows tools or using volume wheel c on the signal cable at

your own discretion.

• Please unplug USB cable b after shutting down your laptop or PC.

• Place speakers symmetrically to the listener.

Note: Connect the speakers to USB port of your laptop or PC otherwise please use active
USB-hub.

Volume knob

sVEN 355

Laptop

USB

Fig. 2. Connection diagram

13

ENG

2.0 USB Multimedia
Speaker System

6. TROUBLESHOOTING

Problem

The MSS does not
turn on.

No sound or there
is too quiet sound
of speakers.

Distortion of
sound.

If none of the above methods can solve the problem, please seek professional advice at your
nearest service center. Never attempt to repair the product yourself.

7. TECHNICAL SPECIFICATIONS

Parameter, measurement unit

Output power (RMS), W

Frequency range, Hz

Speaker diameter, mm

Power supply, V

Dimensions (one speaker) (W × H × D), mm

Weight, kg

Cause

The MSS isn’t connected to a USB port.
The switch is off.

Volume level is set at its minimum value.

Improperly connected audio source.

Large amplitude of the input signal.

Value

5 (2 × 2.5)

80 – 20,000

Ø 44

5DC/USB

75 × 130 × 68

0.473

Solution

Check the connection.

Turn on the switch.

Adjust the volume control knob.

Connect audio sources correctly.

Turn down the source volume
and the MSS volume.

Notes:

• Technical specifications given in this table are supplemental information and cannot give
occasion to claims.

• Technical specifications and package contents are subject to change without notice due to
the improvement of SVEN production.

14

Мультимедийная USB
акустическая система 2.0

Модель:

SVEN-355

Импортер в России: ООО «СКАНДИТРЕЛ», 111024, РФ,
г. Москва, ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте
Гарантийный срок: 12 мес.
Срок службы: 2 года.
Производитель: «СВЕН ПТЕ. Лимитед»,
176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано в Китае.

Модель:
Постачальник/імпортер в Україні:
ТОВ «СВЕН Центр», 08400, Київська область,
м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31,
тел. [phone]. Призначення, споживчі влас­тивості та відомості про безпеку товару дивіться
у Керівництві з експлуатації. Умови гарантійного
обслуговування дивіться в гарантійному талоні
або на сайті
Гарантійний термін: 12 міс.
Строк служби: 2 роки.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під
контролем «Свен Скандинавія Лімітед», 48310,
Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the
control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

SVEN-355

www.sven.fi

.

www.sven.fi

.

Стабилизатор напряженияСтабилизатор напряжения

2.0 Multimedia Speaker System

2.0 Multimedia Speaker System 2.0 Multimedia Speaker System

Automatic Voltage Regulator

Automatic Voltage Regulator

SVEN 355

SPS-619
