Мультимедийная USB
акустическая система 2.0

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

SVEN 247

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS .............................................................................................. .. ..

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. ... ....

2. КОМПЛЕКТНОСТЬ АС ................................................ .....................

3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

UKR ...................................................................................................

ENG ..................................................................................................

.......................................................

sVEN 247

12

1
1
2
2
2
3
4
5
6

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран­тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды
с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях
комнатной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто­ящим Руководством и сохраните его на весь период использования.

Техническая поддержка размещена на сайте www.sven.fi.

Здесь же Вы сможете найти обновленную версию данного Руководства.

талона. Убедитесь в том, что в гарантий-

1

RUS

Мультимедийная USB
акустическая система 2.0

2. КОМПЛЕКТНОСТЬ

• Акустическая система — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Не вскрывайте АС и не производите ремонт самостоятельно. Обслуживание и ремонт

должны осуществлять только квалифицированные специалисты уполномоченного сервис­ного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi.

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

• Если АС не работает, сразу отключите кабель и обратитесь в

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Мультимедийная USB акустическая система (АС) SVEN 247 предназначена для воспроизве­дения музыки и озвучивания игр, фильмов и проч. АС имеет встроенные акустический и сиг­нальный кабели, благодаря чему может быть подключена к ПК, ноутбуку, МР3 или CD-плееру
либо другим источникам звука. Питание АС осуществляется через USB-порт ПК
или блока 5V DC с помощью встроенного USB-кабеля электропитания. Колонка, которая
имеет аудиовход и панель управления, условно названа активной.

не ближе чем 1 м от нагревательных прибо-

магазин, где Вы ее приобрели.

, ноутбука

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными

устройствами и другими источниками звука

• U.S.S. (Ultra Sound System) – встроенный мостовой усилитель

• Питание от USB-порта

• Регулировка уровня громкости

• Разъемы для подключения наушников и микрофона

• Материал корпуса колонок — пластик

2

RUS

Руководство по эксплуатации

sVEN 247

Панель управления АС

a POWER: выключатель питания
b : разъем для подключения наушников
c VOL: регулятор уровня громкости
d : разъем для подключения микрофона

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя
симметрично на расстоянии не менее одного
метра.

• Возможно небольшое искажение изображения
у сверхчувствительных мониторов и телевизоров,
поэтому устанавливайте АС подальше от этих
устройств.

POWER

a

b

VOL

-

+

c

d

Подключение АС

Мультимедийная USB АС
подключена практически к любым источникам
аудиосигнала: MP3/CD-плеерам, звуковой кар-

SVEN 247 может быть

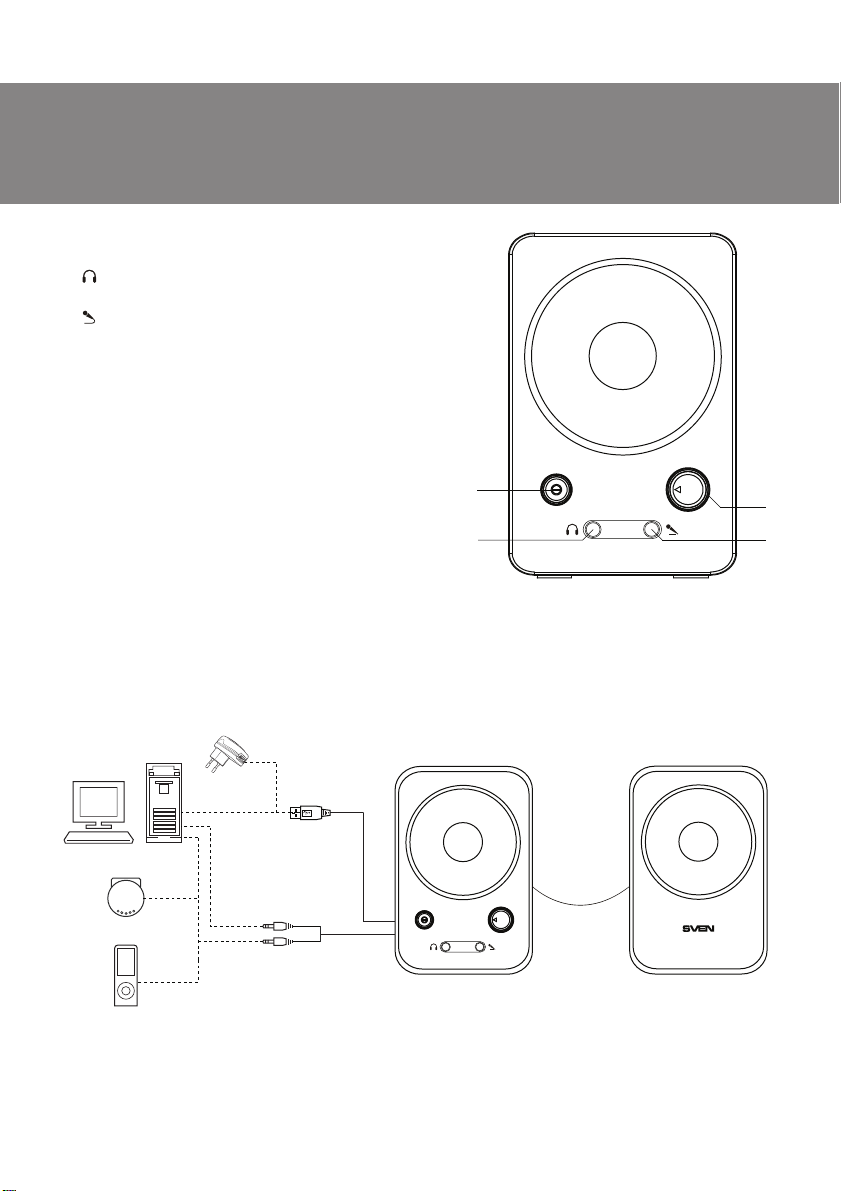

Рис.1. Панель управления

те ПК и т. п. (см. схему подключения на рис. 2).

• Перед подключением убедитесь, что АС отключена от сети. Подключите встроенные в ак­тивную колонку сигнальные кабели с mini-jack 3,5 мм: кабель с mini-jack зеленого цвета –
к аудиовыходу источника звука, а микрофонный

кабель (mini-jack розового цвета) – к микро-

фонному входу (рис. 2).

Компьютер

CD

Плеер

Блок питания

5V DC

к микрофонному

входу

к источнику

звука

Рис. 2. Схема подключения

Активная

колонка

POWER

VOL

-

Пассивная

колонка

Акустический

кабель

+

3

RUS

Мультимедийная USB
акустическая система 2.0

• Подключите USB-кабель электропитания к USB-порту компьютера, ноутбука или к блоку
питания 5V DC (не входит в комплект).

• Установите уровень общей громкости на минимум поворотом регулятора VOL c против
часовой стрелки до упора.

• Включите питание ПК, затем включите питание устройства выключателем POWER a.

• Включите источник аудиосигнала.

• Отрегулируйте уровень общей громкости поворотом

гулятора по часовой стрелке уровень громкости увеличивается, при повороте против часо­вой стрелки – уменьшается.

• Микрофон подключайте к разъему d, а наушники – к разъему b.

Примечания:

• По завершении использования АС не забудьте выключить питание устройства вы-
ключателем a.

• Для повышения качества воспроизведения звука
карты Line-Out.

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность

АС не включается.

Нет звука.

В колонках АС
слишком тихий звук.

Искажение звука.

Причина

Не подключена к сети.

Не включен выключатель питания.
Регулятор громкости установлен

в положение наименьшей громкости.
Неправильно подключен источник

аудиосигнала.
Регулятор громкости установлен

в положение наименьшей громкости.
Большая амплитуда входного

сигнала.

регулятора VOL c. При повороте ре-

воспользуйтесь выходом звуковой

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.
Подстройте

громкости.
Подключите источник сигнала

правильно.
Подстройте регулятор

громкости.
Регуляторами громкости на ис-

точниках сигнала и АС уменьши­те величину входного сигнала.

регулятор

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио­нальной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

4

RUS

Руководство по эксплуатации

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт
Диапазон частот, Гц
Диаметр динамиков, мм
Напряжение питания, В
Длина кабеля USB, м
Длина кабелей с mini-jack Ø 3,5 мм, м
Размеры (одной колонки) (Ш × В × Г), мм
Вес, кг

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить
основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-

рактеристики и комплектность могут быть изменены без предварительного уведомле­ния.

Значение

4 (2 × 2)

90 – 20 000

Ø 76

USB/DC 5

1,1

1,1

85 × 115 × 81

0,48
