РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
Мультимедийная USB
акустическая система 2.0
КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ
OPERATION MANUAL
SVEN 120
SVEN 140
SVEN 150
SVEN 170
1
2
3
3
3
4
5
6
7
12
СОДЕРЖАНИЕ
RUS ................................................................................................
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ........................................................
2. КОМПЛЕКТНОСТЬ .........................................................................
3. МЕРЫ БЕЗОПАСНОСТИ ..................................................................
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ..............................................................
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ....................................................
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ......................................................
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .....................................................
UKR ................................................................................................
ENG ...............................................................................................
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Pуководства.
Благодарим Вас за покупку акустической системы торговой марки SVEN!
АВТОРСКОЕ ПРАВО
© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом.
Все права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некото-
рые несоответствия. Информация данного Руководства предоставлена на условиях «как
есть». Автор и издатель не несу т никакой ответственности перед лицом или организацией
за ущерб или поврежде ния, произошедшие от информации, содерж ащейся в данном
Руководстве.
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались ка-
кие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий-
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при у трате гаран-
тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды
с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях
комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоя-
щим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с п равилами ути лизации бытов ой и компьютерной техники.
RUS
2
Мультимедийная USB
акустическая система 2.0
2. КОМПЛЕКТНОСТЬ
• Колонки — 2 шт.
• Руководство по эксплуатации — 1 шт.
• Гарантийный талон — 1 шт.
3. МЕРЫ БЕЗОПАСНОСТИ
• Не вскрывайте АС и не производите ремонт самостоятельно. Обслуживание и ремонт
должны осуществлять только квалифицированные специалисты уполномоченного сервис-
ного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады уси-
лителя.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-
ров. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
• Если АС не работает, сразу отключите кабель и обратитесь в магазин, где Вы ее приоб-
рели.
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Акустические системы (АС) Sven 120, Sven 140, Sven 150, Sven 170 предназначены для
воспроизведения музыки и озвучивания игр, фильмов и проч. АС имеют встроенные
мостовой усилитель, а также акустический и сигнальный кабели, благодаря чему могут
быть подключены к ПК, ноутбуку, МР3 или C D-плееру либо другим источникам звука.
Питание АС ос уществляется через U SB-порт ПК, ноутбука или блока п итания 5V DC
с помощью кабеля USB.
Особенности АС
• U.S.S. (Ultra Sound System) – встроенный мостовой усилитель обеспечивающий выходную
мощность, в 4 раза большую, чем в усилителях класса АВВ
• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными уст-
ройствами и другими источниками звука
• Питание через USB-порт ПК, ноутбука или блока питания 5V DC
• Регулировк а уровня громко сти на кабеле
• Встроенный сигнальный кабель с mini-jack 3,5 мм для подключения источников сигнала
• Материал корпуса колонок – пластик
RUS
Руководство
по эксплуатации
3
SVEN 120, SVEN 150
SVEN 170, SVEN 140
USB
4
Компьютер
mini-jack
Ø 3,5 мм
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя симметрично на расстоянии не менее
одного метра.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и те-
левизоров, поэтому устанавливайте АС подальше от этих устройств.
Подключение АС
Акустические системы Sven 120, Sven 140, Sven 150, Sven 170 могут быть подключены
практически к любым источникам аудиосигнала: DVD/CD, звуковой карте ПК и т. п. (см.
рис. ниже).
• Перед подк лючением убедитесь, что АС отключена от сети. Соедините встроенный сиг-
нальный кабель с mini-jack 3,5 мм с аудиовыходом источника звука, например, компью-
тера, как показано на схеме ниже.
• Соедините встроенный USB-кабель с USB-портом компьютера (ноутбука или блока пи-
тания 5V DC).
• Установ ите уров ень об щей гром кости на минимум повор отом регу лятора VOLUME +/- на
кабеле против часовой стрелки до упора.
• Включите питание компьютера, затем включите источник аудиосигнала.
• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME +/-.
Примечания:
• По завершении использования АС не забудьте отключить USB-кабель АС от USB- пор-
та компьютера, ноутбука либо блока питания 5V DC.
• Д ля повышения качества воспроизведения звука воспользуйтесь выходом звуковой
карты Line-Out.
Схема подключения
Регулятор
громкости
RUS
Мультимедийная USB
акустическая система 2.0
5
6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность
АС не включается.
Нет звука.
В колонках АС
слишком тихий звук.
Искажение звука.
Причина
Не подключена к сети.
Не включен сетевой выключатель.
Регулятор гро мкости установлен
в положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Регулятор гро мкости установлен
в положение наименьшей громкости.
Большая амплитуда входного
сигнала.
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте регулятор
громкости.
Подключите источники сигнала
правильно.
Подстройте регулятор
громкости.
Регуляторами громкости на ис-
точниках с игнала и АС уменьши-
те величину входного сигнала.
Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста,
обратитесь за профессиональной консультацией в ближайший к Вам сервисный центр.
Никогда не пытайтесь ремонтировать изделие самостоятельно.
RUS
Руководство
по эксплуатации
SVEN 120, SVEN 150
SVEN 170, SVEN 140
6

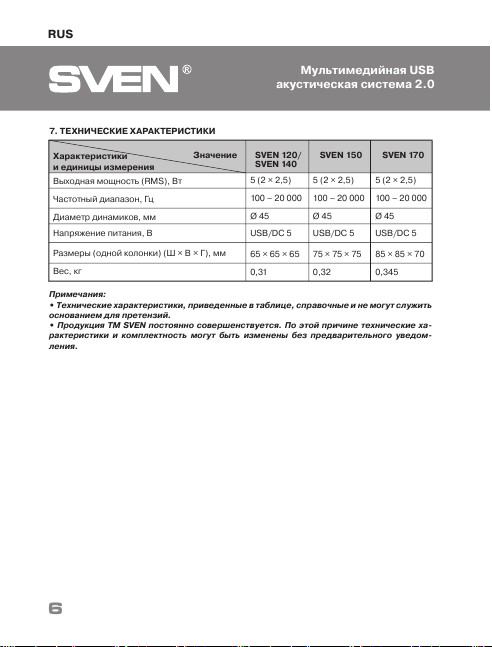

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут служить
основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-
рактеристики и комплектность могут быть изменены без предварительного уведом-
ления.
RUS
Мультимедийная USB
акустическая система 2.0
Характеристики
и единицы измерения
Выходная мощность (RMS), Вт
Частотный диапазон, Гц
Диаметр динамиков, мм
Напряжение питания, В
Размеры (одной колонки) (Ш × В × Г), мм
Вес, кг
SVEN 120/
5 (2 × 2,5)
100 – 20 000
Ø 45
USB/DC 5
65 × 65 × 65
0,31
SVEN 150
5 (2 × 2,5)
100 – 20 000
Ø 45
USB/DC 5
75 × 75 × 75
0,32
SVEN 170
5 (2 × 2,5)
100 – 20 000
Ø 45
USB/DC 5
85 × 85 × 70
0,345
Значение
SVEN 140
7
UKR
Керівництво
з експлуатації
1
7
7
8
8
8
9
10
11
12
ЗМІСТ
RUS .......................................................................................................
UKR .......................................................................................................
1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................
2. КОМПЛЕКТНІСТЬ ............................................................................
3. ЗАХОДИ БЕЗПЕКИ ..........................................................................
4. ТЕХНІЧНИЙ ОПИС ...........................................................................
5. ПІДГОТОВКА І ПОРЯДОК РОБОТИ ............................................................
6. УСУНЕННЯ НЕСПРАВНОСТЕЙ .................................................................
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .................................................................
ENG ..............................................................................................

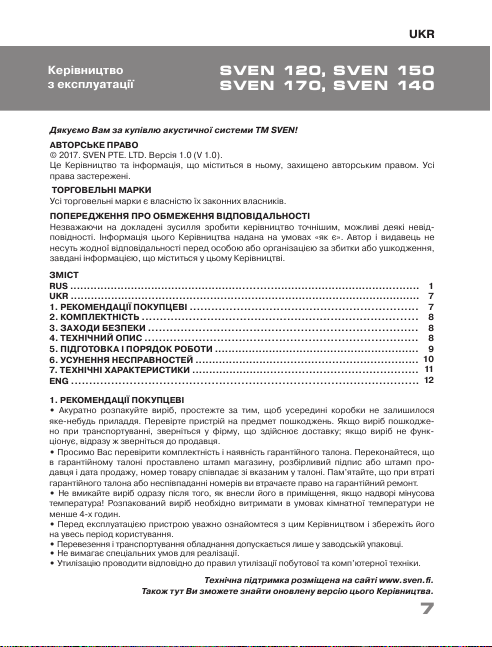

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
АВТОРСЬКЕ ПРАВО
© 2017. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі
права застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки є власністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити керівництво точнішим, можливі деякі невід-
повідності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не
несуть жодної відповідальності перед особою або організацією за збитки або ушкодження,
завдані інформацією, що міститься у цьому Керівництві.
1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ
• Акуратно розпакуйте виріб, простежте за тим, щоб усередині кор обки не залишилося
яке-небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкодже-
но при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функ-
ціонує, відразу ж зверніться до продавця.
• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся, що
в гарантійному талоні проставлено штамп магазину, розбірли вий підпис або штамп про-
давця і дата продажу, номер товару співпадає зі вказаним у талоні. Пам’ятайте, що при втраті
гаранті йного та лона а бо нес півпада нні но мерів в и втрача єте прав о на гар антійн ий рем онт.
• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.
• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його
на увесь період користування.
• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.
Технічна підтримка розміщена на сайтi www.sven.fi.
Також тут Ви зможете знайти оновлену версію цього Керівництва.
SVEN 120, SVEN 150
SVEN 170, SVEN 140
8
UKR
Мультимедійна USB
акустична система 2.0

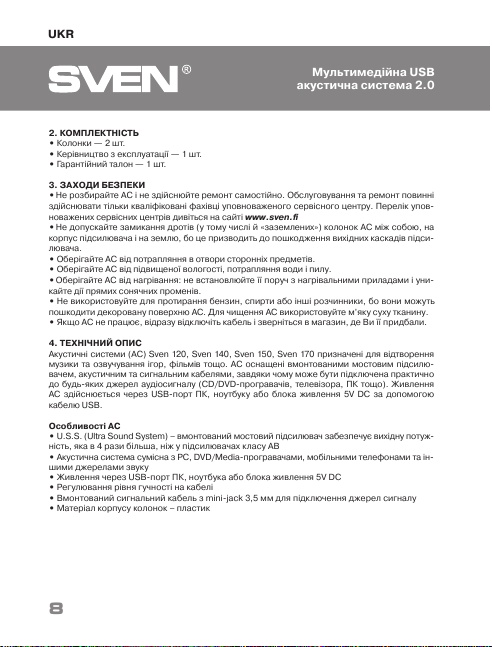

2. КОМПЛЕКТНІСТЬ
• Колонки — 2 шт.
• Керівництво з експлуатації — 1 шт.
• Гарантійний талон — 1 шт.
3. ЗАХОДИ БЕЗПЕКИ
• Не розбирайте АС і не здійснюйте ремонт самостійно. Обслуговування та ремонт повинні
здійснювати тільки кваліфіковані фахівці уповноваженого сервісного центру. Перелік упов-
новажених сервісних центрів дивіться на сайті www.sven.fi
• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси-
лювача.
• Оберігайте АС від потрапляння в отвори сторонніх предметів.
• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.
• Оберігайте АС від нагрівання: не встановлюйте її поруч з нагрівальними приладами і уни-
кайте дії прямих сонячних променів.
• Не використовуйте для протирання бензин, спирти або інші розчинники, бо вони можуть
пошкодити декоровану поверхню АС. Для чищення АС використовуйте м’яку суху тканину.
• Якщо АС не працює, відразу відключіть кабель і зверніться в магазин, де Ви її придбали.
4. ТЕХНІЧНИЙ ОПИС
Акустичні системи (АС) Sven 120, Sven 140, Sven 150, Sven 170 призначені для відтворення
музики та озвучування ігор, фільмів тощо. АС оснащені вмонтованими мостовим підсилю-
вачем, акустичним та сигнальним кабелями, завдяки чому може бути підключена практично
до будь-яких джерел аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо). Живлення
АС здійснюється через USB-порт ПК, ноутбуку або блока живлення 5V DC за допомогою
кабелю USB.
Особливості АС
• U.S.S. (Ultra Sound System) – вмонтований мостовий підсилювач забезпечує вихідну потуж-
ність, яка в 4 рази більша, ніж у підсилювачах класу АВ
• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та ін-
шими джерелами звуку
• Живлення через USB-порт ПК, ноутбука або блока живлення 5V DC
• Регулювання рівня гучності на кабелі
• Вмонтований сигнальний кабель з mini-jack 3,5 мм для підключення джерел сигналу
• Матеріал корпусу колонок – пластик
USB
Комп’ютер
mini-jack
Ø 3,5 мм

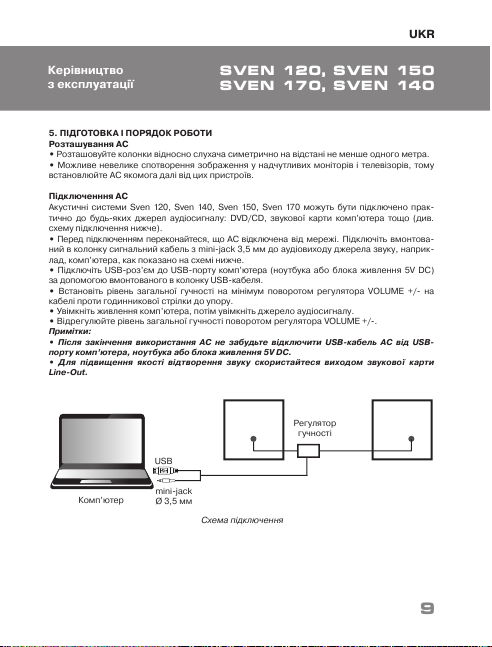

5. ПІДГОТОВКА І ПОРЯДОК РОБОТИ
Розташування АС
• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому
встановлюйте АС якомога далі від цих пристроїв.
Підключенння АС
Акустичні системи Sven 120, Sven 140, Sven 150, Sven 170 можуть бути підключено прак-
тично до буд ь-яких джер ел аудіосигна лу: DVD/CD, з вукової карти комп ’ютера тощо (див.
схему підключення нижче).
• Перед підключенням переконайтеся, що АС відключена від мережі. Підключіть вмонтова-
ний в колонку сигнальний кабель з mini-jack 3,5 мм до аудіовиходу джерела звуку, наприк-
лад, комп’ютера, как показано на схемі нижче.
• Підключіть USB-роз’єм до USB-порту комп’ютера (ноутбука або блока живлення 5V DC)
за допомогою вмонтованого в колонку USB-кабеля.
• Встановіть рівень загальної гучності на мінімум поворотом регулятора VOLUME +/- на
кабелі проти годинникової стрілки до упору.
• Увімкніть живлення комп’ютера, потім увімкніть джерело аудіосигналу.
• Відрегулюйте рівень загальної гучності поворотом регулятора VOLUME +/-.
Примітки:
• Після закінчення використання АС не забудьте відключити USB-кабель АС від USB-
порту комп’ютера, ноутбука або блока живлення 5V DC.
• Для п ідвищення якості ві дтворення звуку с користайтеся виходом звукової карти
Line-Out.
Схема підключення
Регулятор
гучності
9
UKR
Керівництво
з експлуатації
SVEN 120, SVEN 150
SVEN 170, SVEN 140
10
UKR
Мультимедійна USB
акустична система 2.0

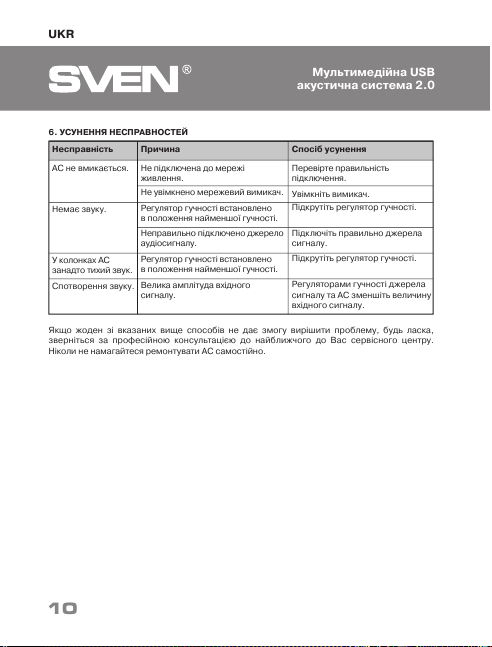

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ
Несправність
АС не вмикається.
Немає звуку.
У колонках АС
занадто тихий звук.
Спотворення звуку.
Причина
Не підключена до мережі
живлення.
Не увімкнено мережевий вимикач.
Регулятор гу чності встановл ено
в положення найменшої гучності.
Неправильно підключено джерело
аудіосигналу.
Регулятор гу чності встановл ено
в положення найменшої гучності.
Велика амплітуда вхідного
сигналу.
Спосіб усунення
Перевірте правильність
підключення.
Увімкніть вимикач.
Підкрутіть регулятор гучності.
Підключіть правильно джерела
сигналу.
Підкрутіть регулятор гучності.
Регуляторами гучності джерела
сигналу та АС зменшіть величину
вхідного сигналу.
Якщо жоден зі вказаних вищ е способів не дає змогу вирішити проблему, буд ь ласка,
зверніться за професійною консу льтацією до найближчого до Вас сервісного центру.
Ніколи не намагайтеся ремонтувати АС самостійно.
UKR
Керівництво
з експлуатації
SVEN 120, SVEN 150
SVEN 170, SVEN 140
11
Характеристики
та одиниці виміру
Вихідна потужність (RMS), Вт
Діапазон частот, Гц
Діаметр динаміків, мм
Напруга живлення, В
Розміри (однієї колонки) (Ш × В × Г), мм
Вага, кг
SVEN 120/
5 (2 × 2,5)
100 – 20 000
Ø 45
USB/DC 5
65 × 65 × 65
0,31

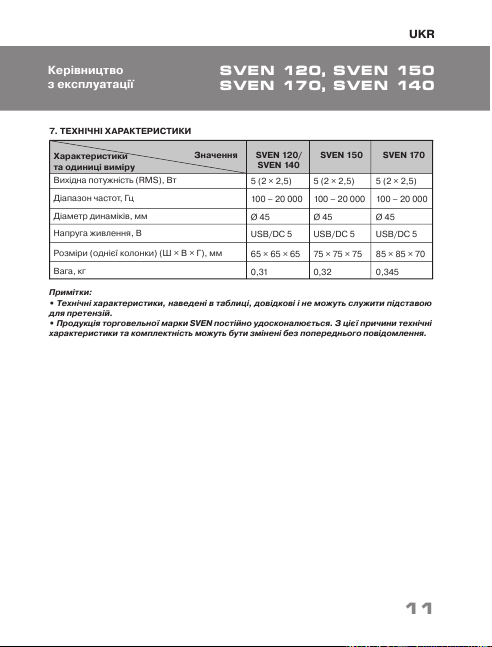

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою
для претензій.
• Продукція торго вельної марки SVEN по стійно удосконалюєт ься. З цієї причини те хнічні
характеристики та комплектність можуть бути змінені без попереднього повідомлення.
SVEN 150
5 (2 × 2,5)
100 – 20 000
Ø 45
USB/DC 5
75 × 75 × 75
0,32
SVEN 170
5 (2 × 2,5)
100 – 20 000
Ø 45
USB/DC 5
85 × 85 × 70
0,345
Значення
SVEN 140
1
7
12
12
13
13
13
14
15
15

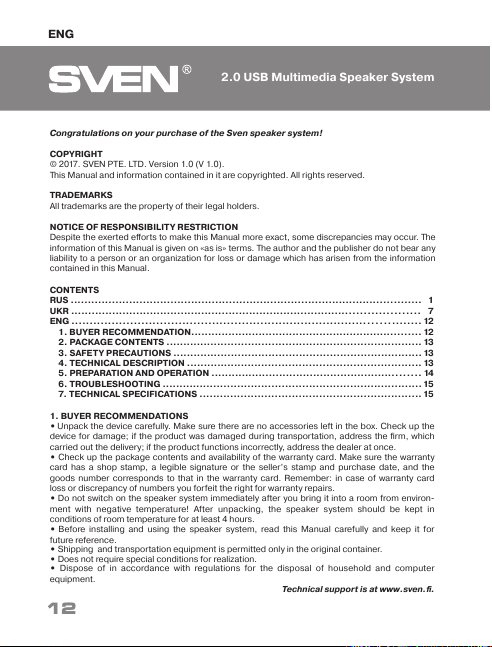

CONTENTS
RUS ......................................................................................................
UKR ....................................................................................................
ENG ..............................................................................................
1. BUYER RECOMMENDATION....................................................................
2. PACKAGE CONTENTS ...........................................................................
3. SAFETY PRECAUTIONS .........................................................................
4. TECHNICAL DESCRIPTION .....................................................................
5. PREPARATION AND OPERATION .............................................................
6. TROUBLESHOOTING ............................................................................
7. TECHNICAL SPECIFICATIONS .................................................................
Congratulations on your purchase of the Sven speaker system!
COPYRIGHT
© 2017. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.
TRADEMARKS
All trademarks are the property of their legal holders.
NOTICE OF RESPONSIBILITY RESTRICTION
Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information of this Manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.
1. BUYER RECOMMENDATIONS
• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the
device for damage; if the product was damaged during transportation, address the firm, which
carried out the delivery; if the product functions incorrectly, address the dealer at once.
• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the
goods number corresponds to that in the warranty card. Remember: in case of warranty card
loss or discrepancy of numbers you forfeit the right for warranty repairs.
• Do not switch on the speaker system immediately after you bring it into a room from environ-
ment with negative temperature! After unpacking, the speake r system shou ld be kept in
conditions of room temperature for at least 4 hours.
• Before installing and using the speaker system, read this Manual carefully and keep it for
future reference.
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in a ccordance with regulations f or the disposal of hous ehold and computer
equipment.
Technical support is at www.sven.fi.
12
ENG
2.0 USB Multimedia Speaker System

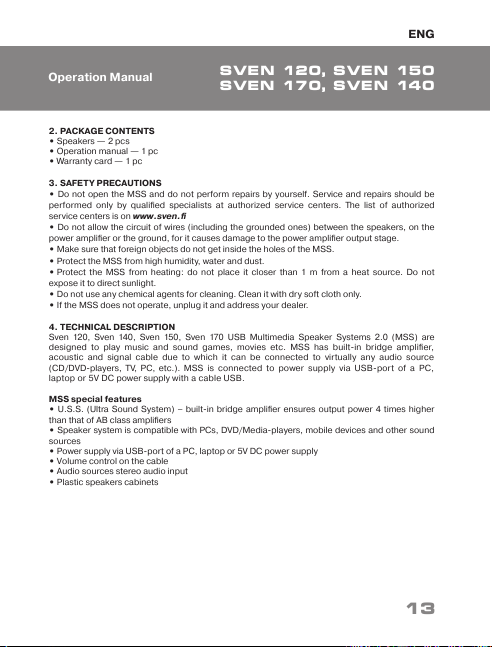

2. PACKAGE CONTENTS
• Speakers — 2 pcs
• Operation manual — 1 pc
• Warranty card — 1 pc
3. SAFETY PRECAUTIONS
• Do not open the MSS and do not perform repairs by yourself. Service and repairs should be
performed only by qualified specialist s at authorized service centers. The list of authorized
service centers is on www.sven.fi
• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.
• Make sure that foreign objects do not get inside the holes of the MSS.
• Protect the MSS from high humidity, water and dust.
• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not
expose it to direct sunlight.
• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.
• If the MSS does not operate, unplug it and address your dealer.
4. TECHNICAL DESCRIPTION
Sven 120, Sven 140, Sven 150, Sven 170 USB Multimedia Speaker Systems 2.0 (MSS) are
designed to pla y music and sound games, movies etc. MSS h as built-in bridge amp lifier,
acoustic and sign al cable due to which it can be connected to vir tually any audio source
(CD/DVD-players, TV, PC, etc.). MSS is connected to power supply via USB-port of a PC,
laptop or 5V DC power supply with a cable USB.
MSS special features
• U.S.S. (Ultra Sound System) – built-in bridge amplifier ensures output power 4 times higher
than that of AB class amplifiers
• Speaker system is compatible with PCs, DVD/Media-players, mobile devices and other sound
sources
• Power supply via USB-port of a PC, laptop or 5V DC power supply
• Volume control on the cable
• Audio sources stereo audio input
• Plastic speakers cabinets
13
ENG
Operation Manual
SVEN 120, SVEN 150
SVEN 170, SVEN 140
USB
Computer
mini-jack
Ø 3,5 mm
5. PREPARATION AND OPERATION
Speaker placement
• Place the speakers symmetrically to the listener at least one meter away.
• Place MSS far away from monitors and TV sets, as insignificant image distortion in these
super-sensitive devices is possible.
MSS Connecting
Sven 120, Sven 140, Sven 150, Sven 170 Multimedia Speaker Systems can be connected to
virtually any audio source: DVD/CD, PC sound card, etc. (see connection diagram below).
• Before connecting, make sure that MSS is unplugged. Connect signal cable mini-jack 3,5 mm
built-in speaker to audio output of the sound source, for example computer, as shown in the
diagram below.
• Connect USB-connector to USB-port of PC (laptop or 5V DC power supply) via built-in USB-
cable.
• Set volume level to minimum by turning VOLUME +/- control wheel on the cable counterclock-
wise until it stops.
• Turn on PC power supply, turn on audio source.
• Adjust volume level by turning VOLUME +/- control wheel.
Notes:
• After finishing operation with MSS, mind to turn off the USB-cable from the PC, laptop USB
port or 5V DC power supply.
• To enhance sound quality, use Line-Out output of soundcard.
Connection diagram
VOLUME +/-
control
ENG
2.0 USB Multimedia Speaker System
14
ENG
If none of the above methods can not solve the problem, please seek professional advice at
your nearest service center. Never attempt to repair the product yourself.
Problem
MSS does not
turn on.
No sound.
Ther e is t oo q ui et
sound of speakers.
Distortion of
sound.
Cause
MSS is not connected to the mains outlet.
Power sw itch is off.
Volume level is set at minimum va lue.
Improperly connected audio source.
Volume level is set at minimum va lue.
Large amplitude of the input signal.
Solution
Check the connection.
Turn on the switch.
Adjust volume control knob.
Connect audio sources correctly.
Adjust volume control knob.
Turn down source volume
and MSS volume.

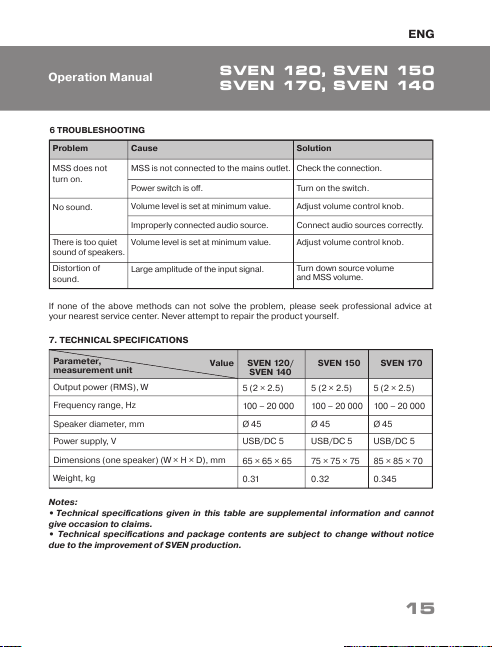

6 TROUBLESHOOTING
Parameter,
measurement unit
Output power (RMS), W
Frequency range, Hz
Speaker diameter, mm
Power supply, V
Dimensions (one speaker) (W × H × D), mm
Weight, kg
SVEN 120/
5 (2 × 2.5)
100 – 20 000
Ø 45
USB/DC 5
65 × 65 × 65
0.31
SVEN 150
5 (2 × 2.5)
100 – 20 000
Ø 45
USB/DC 5
75 × 75 × 75
0.32
SVEN 170
5 (2 × 2.5)
100 – 20 000
Ø 45
USB/DC 5
85 × 85 × 70
0.345
Notes:
• Technical specifications given in this table are supplemental information and cannot
give occasion to claims.
• Technical specifications and package contents are subject to change without notice
due to the improvement of SVEN production.
7. TECHNICAL SPECIFICATIONS
15
SVEN 120, SVEN 150
SVEN 170, SVEN 140
Operation Manual
Value
SVEN 140

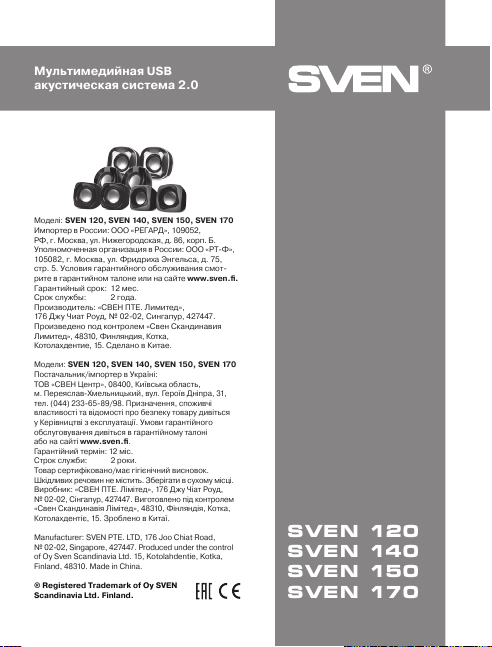

Моделi:
SVEN 120, SVEN 140, SVEN 150, SVEN 170
Импортер в России: OOO «РЕГАРД», 109052,
РФ, г. Москва, ул. Нижегородская, д. 86, корп. Б.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75,
стр. 5. Условия гарантийного обслуживания смот-
рите в гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес.
Срок службы: 2 года.
Производитель: «СВЕН ПТЕ. Лимитед»,
176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахде нтие, 15. Сделано в Китае.
Модели:
SVEN 120, SVEN 140, SVEN 150, SVEN 170
Постачальник/імпортер в Україні:
ТОВ «СВЕН Центр», 08400, Київська область,
м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31,
тел. (044) 233-65-89/98. Призначення, споживчі
властивості та відомості про безпеку товару дивіться
у Керівництві з експлуатації. Умови гарантійного
обслуговування дивіться в гарантійному талоні
або на сайті
www.sven.fi
.
Гарантійний термін: 12 міс.
Строк служби: 2 роки.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під контролем
«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,
Котолахдентіє, 15. Зроблено в Китаї.
Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the control
of Oy Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka,
Finland, 48310. Made in China.
® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.
Мультимедийная USB
акустическая система 2.0
SVEN 120
SVEN 140
SVEN 150
SVEN 170
Loading...
