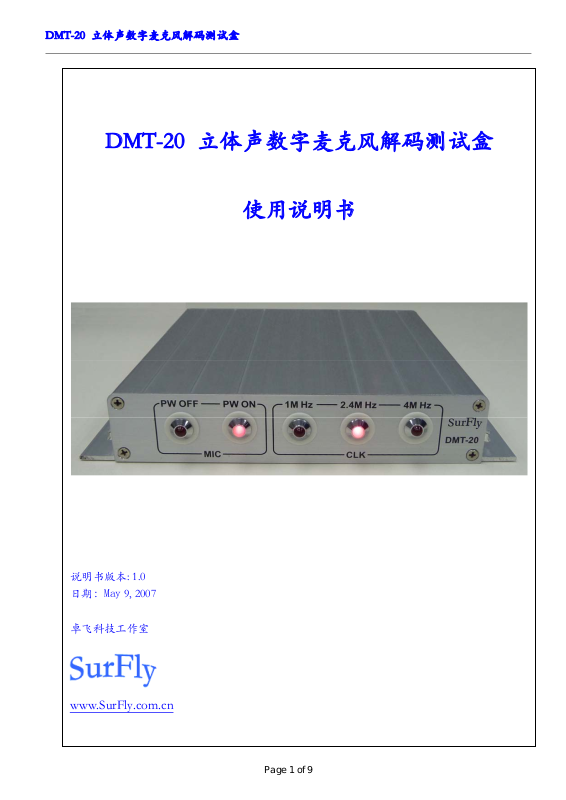

DMT-20 立体声数字麦克风解码测试盒
DMT-20 立体声数字麦克风解码测试盒
使用说明书
说明书版本: 1.0
日期：May 9, 2007
卓飞科技工作室
www.SurFly.com.cn
Page 1 of 9
Page 2
DMT-20 立体声数字麦克风解码测试盒
目录
设备清单........................................................................................................................................................................................ 3
功能简介........................................................................................................................................................................................ 3
版本升级记录................................................................................................................................................................................ 4
硬件安装和连接............................................................................................................................................................................ 5
前面板说明.................................................................................................................................................................................... 5
后面板说明.................................................................................................................................................................................... 6
数字麦克风接线............................................................................................................................................................................ 6
测试数字麦克风............................................................................................................................................................................ 6
COM-1 通讯.................................................................................................................................................................................. 7
技术规格........................................................................................................................................................................................ 8
客户支持和保修............................................................................................................................................................................ 9
客户支持................................................................................................................................................................................... 9
z 网址............................................................................................................................................................................. 9
z Email ........................................................................................................................................................................... 9
保修........................................................................................................................................................................................... 9
免责声明........................................................................................................................................................................................ 9
Page 2 of 9
Page 3
DMT-20 立体声数字麦克风解码测试盒
设备清单
感谢使用本 DMT-20 立体声数字麦克风解码测试盒，请详细检查所购买的系统包
括以下清单：
名称 功能 数量
DMT-20 立体声数字麦克风解码测试盒 1套
DC 供电器 供电测试盒 1 套
功能简介
采用专业的 CODEC 解码数字麦克风，输出立体声音频模拟信号到麦克风测量分
析设备。无需更新原有测量软件或设备，降低测试成本。
具有以下特点：
z 触控操作，LED 指示。
z 麦克风供电开关，可防止带电拔插麦克风。
z 1MHz，2.4MHz，4MHz 可选测量时钟频率。
z 立体声数字麦克风测量接口。
z 3.5mm 立体声输出接口，L/R 同轴模拟输出接口。
z COM 接口与计算机连接，实现自动控制（需软件支持）。
Page 3 of 9
Page 4
DMT-20 立体声数字麦克风解码测试盒
版本升级记录
版本 1.0 –初版说明书发行。
Page 4 of 9
Page 5
DMT-20 立体声数字麦克风解码测试盒
硬件安装和连接
z 关闭所有设备的电源。
z 接上测试盒电源，插上数字麦克风。

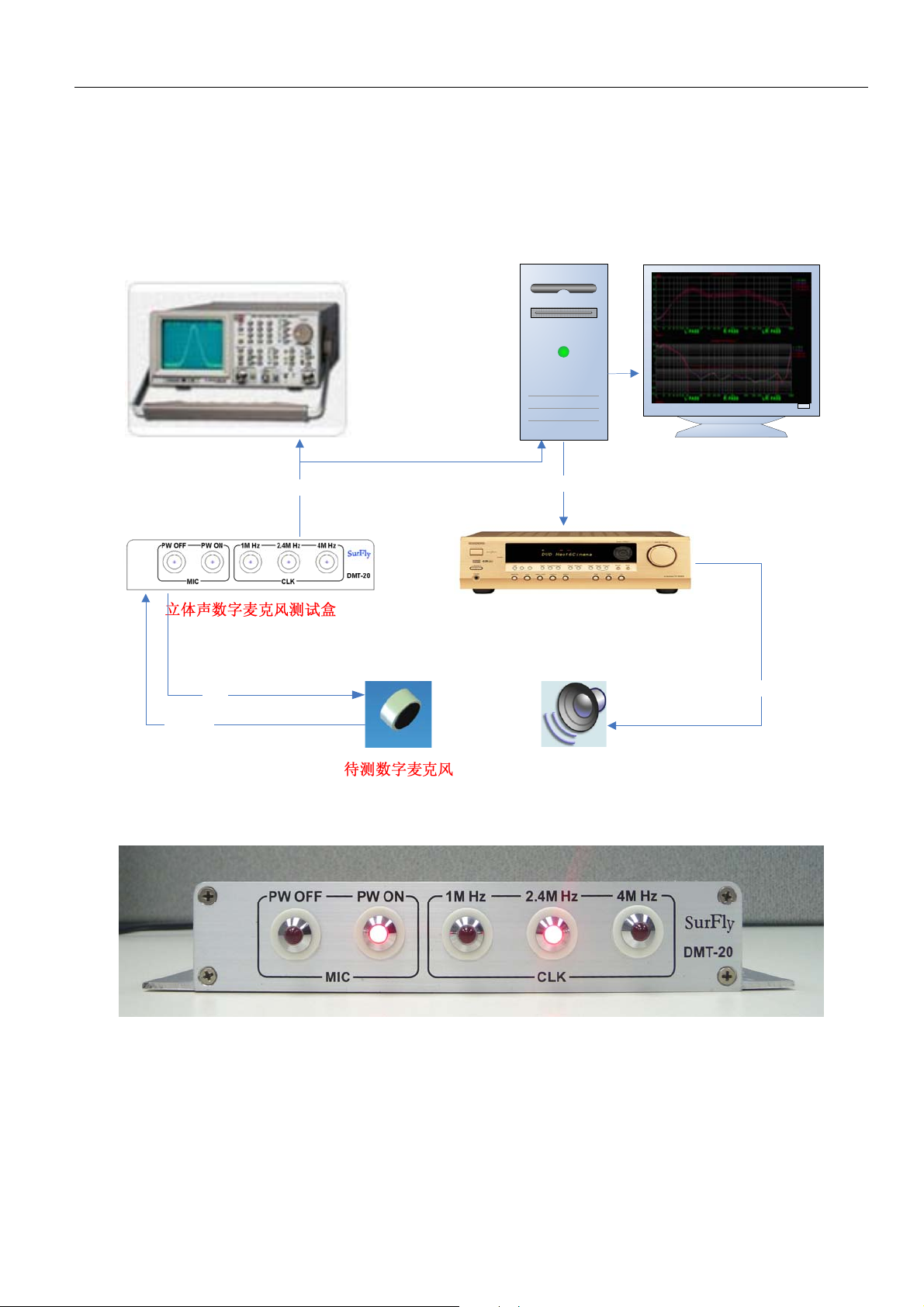

z 按以下图示连接测量系统。
模拟麦克风测试设备
示波器
数字信号
前面板说明
VCC
音频模拟信号
测试信号
放大器
声音输出
喇叭
z PW OFF：触控关闭麦克风供电电源。
z PW ON：触控开启麦克风供电电源。
z 1MHz / 2.4MHz / 4MHz：触控切换数字麦克风时钟频率。
z LED：指示控制状态。
Page 5 of 9
Page 6
DMT-20 立体声数字麦克风解码测试盒

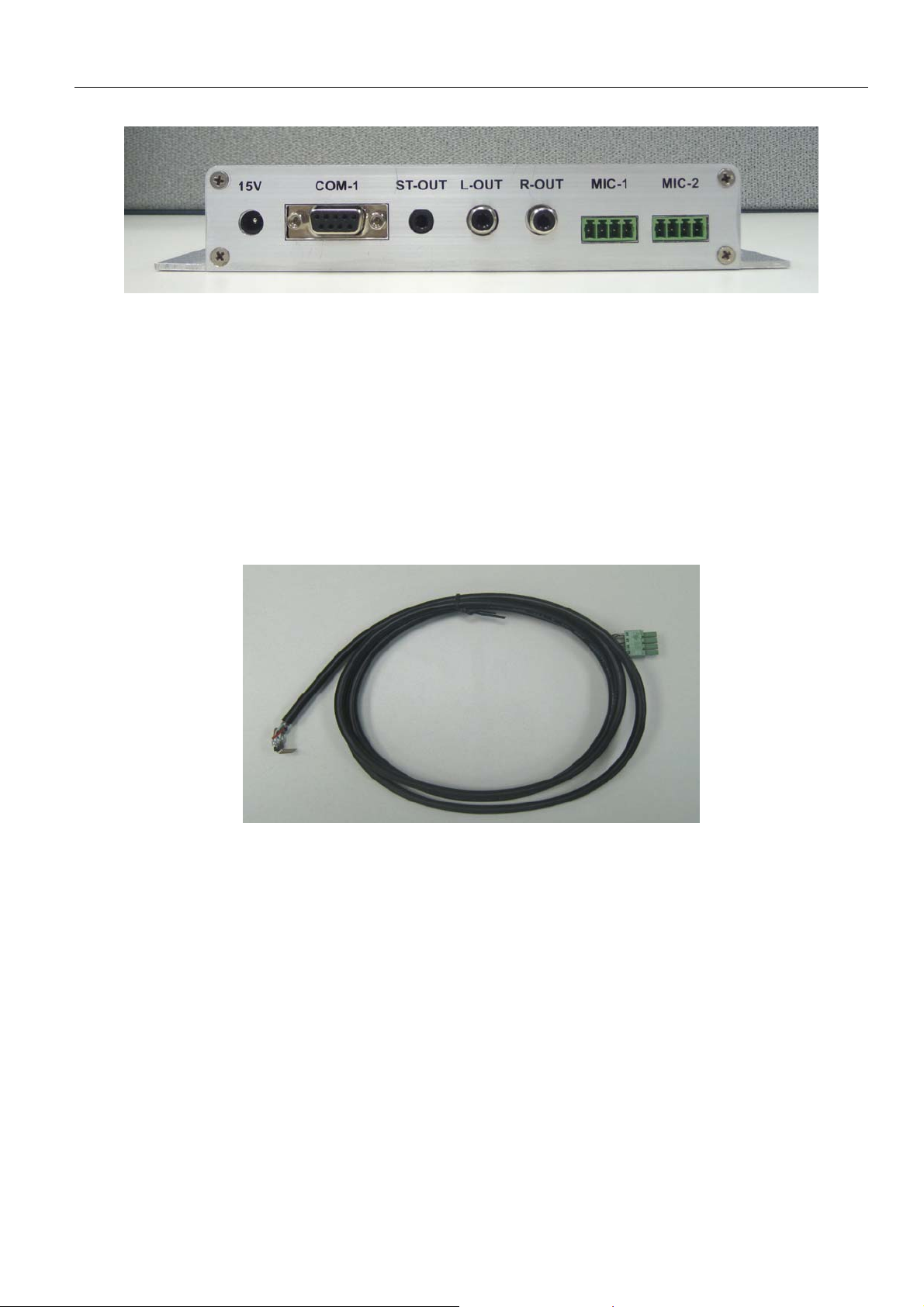

后面板说明
z 15V：DC 供电器插座。
z MIC 1 / 2：双 4PIN 数字麦克风接口。
z ST-OUT：3.5mm 立体声音频模拟输出。
z L / R -OUT：L/R 同轴音频模拟输出。
z COM-1：接电脑 COM 1，自动控制（需软件支持）。
数字麦克风接线
z 单个数字麦克风到测试盒的接线最好不要超过 1 米，双数字麦克风测量时
各接线不要超过 0.5 米，且在靠近麦克风的接线一端用 0.1uF 的陶瓷电容
接在电源与地之间去耦。
测试数字麦克风
z 关闭数字麦克风供电电源，接上待测数字麦克风。
z 开启数字麦克风供电电源，选择需测试的时钟。建议分别测试 1MHz /
2.4MHz / 4MHz，保证数字麦克风在高低端时钟下通讯正常。
时钟频率对应的可测量音频频率：
1MHz：可测量音频频率 ≤ 8.3KHz
2.4MHz：可测量音频频率 ≤ 20KHz
Page 6 of 9
Page 7
DMT-20 立体声数字麦克风解码测试盒
4MHz：可测量音频频率 ≤ 33KHz
z 用模拟麦克风测量设备或示波器分析测试盒输出的模拟信号。
z 关闭数字麦克风供电电源，取出已测数字麦克风。
COM-1 通讯
z 与计算机 COM-1 相连，可以通过软件控制测试盒。

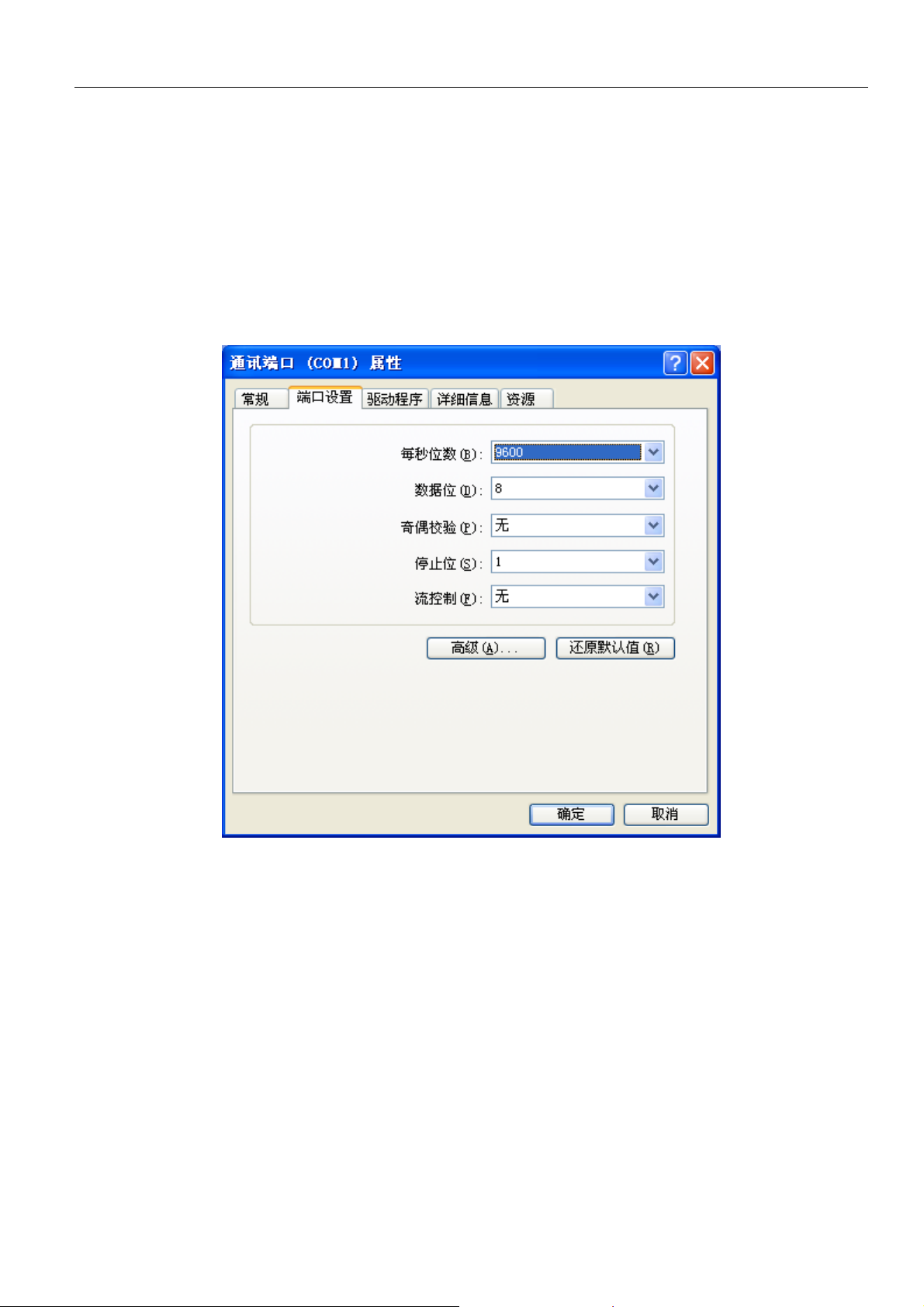

z 计算机 COM-1 设置：
z 计算机发命令控制测试盒：
0x65 =关闭数字麦克风供电电源
0x66 =开启数字麦克风供电电源
0x67 = 1MHz；0x68 = 2.4MHz；0x69 = 4MHz
z 测试盒传回控制状态到计算机：
关闭数字麦克风供电电源 = 0x65
开启数字麦克风供电电源 = 0x66
1MHz = 0x67；2.4MHz = 0x68；4MHz = 0x69
Page 7 of 9
Page 8
DMT-20 立体声数字麦克风解码测试盒
技术规格
麦克风供电
麦克风时钟频率 1MHz，2.4MHz，4MHz 可切换
麦克风接口 双 4PIN 接口
麦克风接线 单麦克风：<1 米 屏蔽线
输出端口 3.5mm 立体声插座，L/R 同轴插座
滤波频率 20KHz 低通滤波
3.3V
双麦克风：<0.5 米 屏蔽线
< -90dBV @ 不接麦克风 噪音电平
< -60dBV @ 接麦克风，环境噪音低于 40dBA
Page 8 of 9
Page 9
DMT-20 立体声数字麦克风解码测试盒
客户支持和保修
客户支持
z 网址
www.SurFly.com.cn
z Email
在寻求支持前，请再浏览以下内容：
1. 是否本手册中不能解决出现问题？
2. 能否重复此问题？
3. 请将提示信息记录下来。
4. 请将系统的软硬件信息记录下来。
对引起你的不便，我们深感歉意。有你的支持，才能更好的完善本产品。
谢谢！
保修
保修 12 个月。
免责声明
本测试盒只是供客户使用的测量工具，并不承担电脑损坏，测量误差，数据丢失
或其它不可预计错误造成的一切损失。
完
