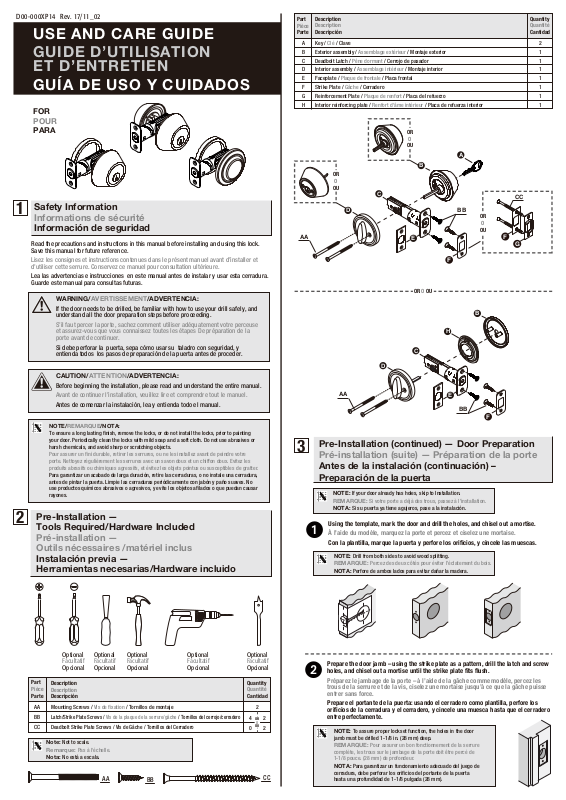

Page 1
D00-000XP14 Rev. 17/11_02
USE AND CARE GUIDE
GUIDE D’UTILISATION
ET D’ENTRETIEN
GUÍA DE USO Y CUIDADOS
FOR
POUR
PARA
Safety Information
1
Informations de sécurité
Información de seguridad
Read the precautions and instructions in this manual before installing and using this lock.
Save this manual for future reference.
Lisez les consignes et instructions contenues dans le présent manuel avant d’installer et
d’utiliser cette serrure. Conservez ce manuel pour consultation ultérieure.
Lea las advertencias e instrucciones en este manual antes de instalar y usar esta cerradura.
Guarde este manual para consultas futuras.
WARNING/AVERTISSEMENT/ADVERTENCIA:
If the door needs to be drilled, be familiar with how to use your drill safely, and
understand all the door preparation steps before proceeding.
S’il faut percer la porte, sachez comment utiliser adéquatement votre perceuse
et assurez-vous que vous connaissez toutes les étapes De préparation de la
porte avant de continuer.
Si debe perforar la puerta, sepa cómo usar su taladro con seguridad, y
entienda todos los pasos de preparación de la puerta antes de proceder.
CAUTION/ATTENTION/ADVERTENCIA:
Before beginning the installation, please read and understand the entire manual.
Avant de continuer l’installation, veuillez lire et comprendre tout le manuel.
Antes de comenzar la instalación, lea y entienda todo el manual.
NOTE/REMARQUE/NOTA:
To ensure a long lasting nish, remove the locks, or do not install the locks, prior to painting
your door. Periodically clean the locks with mild soap and a soft cloth. Do not use abrasives or
harsh chemicals, and avoid sharp or scratching objects.
Pour assurer un ni durable, retirer les serrures, ou ne les installez avant de peindre votre
porte. Nettoyez régulièrement les serrures avec un savon doux et un chiffon doux. Evitez les
produits abrasifs ou chimiques agressifs, et évitez les objets pointus ou susceptibles de gratter.
Para garantizar un acabado de larga duración, retire las cerraduras, o no instale una cerradura,
antes de pintar la puerta. Limpie las cerraduras periódicamente con jabón y paño suaves. No
use productos químicos abrasivos o agresivos, y evite los objetos alados o que puedan causar
rayones.

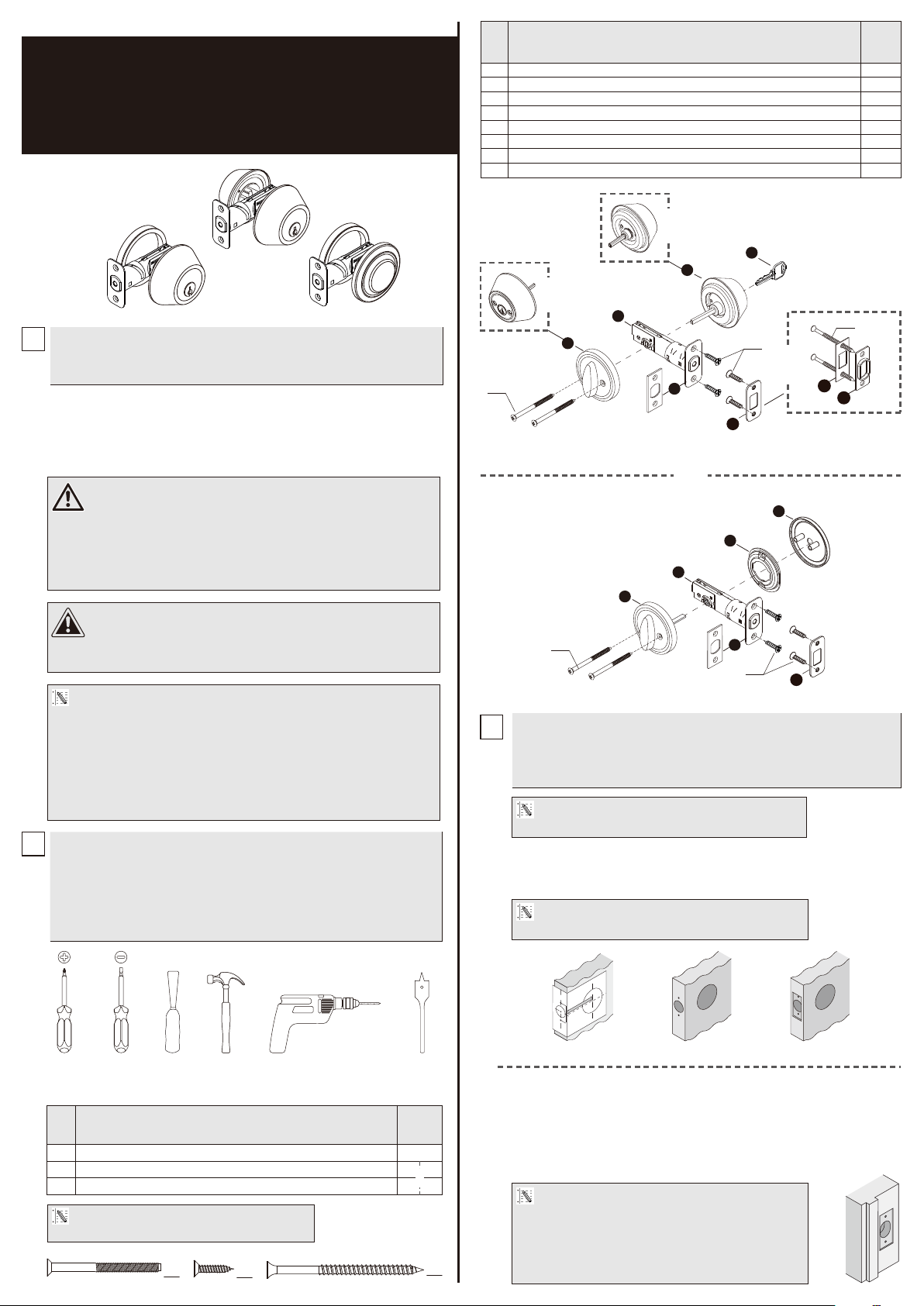

Pre-Installation —
2
Tools Required/Hardware Included
Pré-installation —
Outils nécessaires /matériel inclus
Instalación previa —
Herramientas necesarias/Hardware incluido
Description
Part
Description
Pièce
Descripción
Parte
A Key / Clé / Clave
B Exterior assembly / Assemblage extérieur / Montaje exterior
C Deadbolt Latch / Pêne dormant / Cerrojo de pasador
D Interior assembly / Assemblage intérieur / Montaje interior
E Faceplate / Plaque de frontale / Placa frontal
F Strike Plate / Gâche / Cerradero
G Reinforcement Plate / Plaque de renfort / Placa del refuerzo
H Interior reinforcing plate / Renfort d'âme intérieur / Placa de refuerza interior
OR
O
OU
OR
O
OU
D
AA
AA
Pre-Installation (continued) — Door Preparation
3
Pré-installation (suite) — Préparation de la porte
C
D
B
E
OR O OU
C
A
BB
OR
O
OU
F
B
H
E
BB
Antes de la instalación (continuación) –
Preparación de la puerta
NOTE: If your door already has holes, skip to Installation.
REMARQUE: Si votre porte a déjà des trous, passez à l’installation.
NOTA: Si su puerta ya tiene agujeros, pase a la instalación.
Using the template, mark the door and drill the holes, and chisel out a mortise.
À l’aide du modèle, marquez la porte et percez et ciselez une mortaise.
Con la plantilla, marque la puerta y perfore los orificios, y cincele las muescas.
NOTE: Drill from both sides to avoid wood splitting.
REMARQUE: Percez des deux côtés pour éviter l’éclatement du bois.
NOTA: Perfore de ambos lados para evitar dañar la madera.
Quantity
Quantité
Cantidad
2
1
1
1
1
1
1
1
CC
F
G
F
Optional
Facultatif
Opcional
Part
Description
Pièce
Description
Parte
Descripción
AA Mounting Screws / Vis de xation / Tornillos de montaje
BB
Latch/Strike Plate Screws / Vis de la plaque de la serrure/gâche / Tornillos del cerrojo/cerradero
CC
Deadbolt Strike Plate Screws / Vis de Gâche / Tornillos del Cerradero
Note: Not to scale.
Remarque: Pas à l'échelle.
Nota: No está a escala.
Optional
Facultatif
Opcional
Optional
Facultatif
Opcional
AA
BB
Optional
Facultatif
Opcional
Optional
Facultatif
Opcional
Quantity
Quantité
Cantidad
2
OR
402
O
OU
2
CC
Prepare the door jamb – using the strike plate as a pattern, drill the latch and screw
holes, and chisel out a mortise until the strike plate fits flush.
Préparez le jambage de la porte – à l’aide de la gâche comme modèle, percez les
trous de la serrure et de la vis, ciselez une mortaise jusqu’à ce que la gâche puisse
entrer sans force.
Prepare el portante de la puerta: usando el cerradero como plantilla, perfore los
orificios de la cerradura y el cerradero, y cincele una muesca hasta que el cerradero
entre perfectamente.
NOTE: To assure proper lockset function, the holes in the door
jamb must be drilled 1-1/8 in. (28 mm) deep.
REMARQUE: Pour assurer un bon fonctionnement de la serrure
complète, les trous sur le jambage de la porte doit être percé de
1-1/8 pouce. (28 mm) de profondeur.
NOTA: Para garantizar un funcionamiento adecuado del juego de
cerradura, debe perforar los oricios del portante de la puerta
hasta una profundidad de 1-1/8 pulgada (28 mm).
Page 2

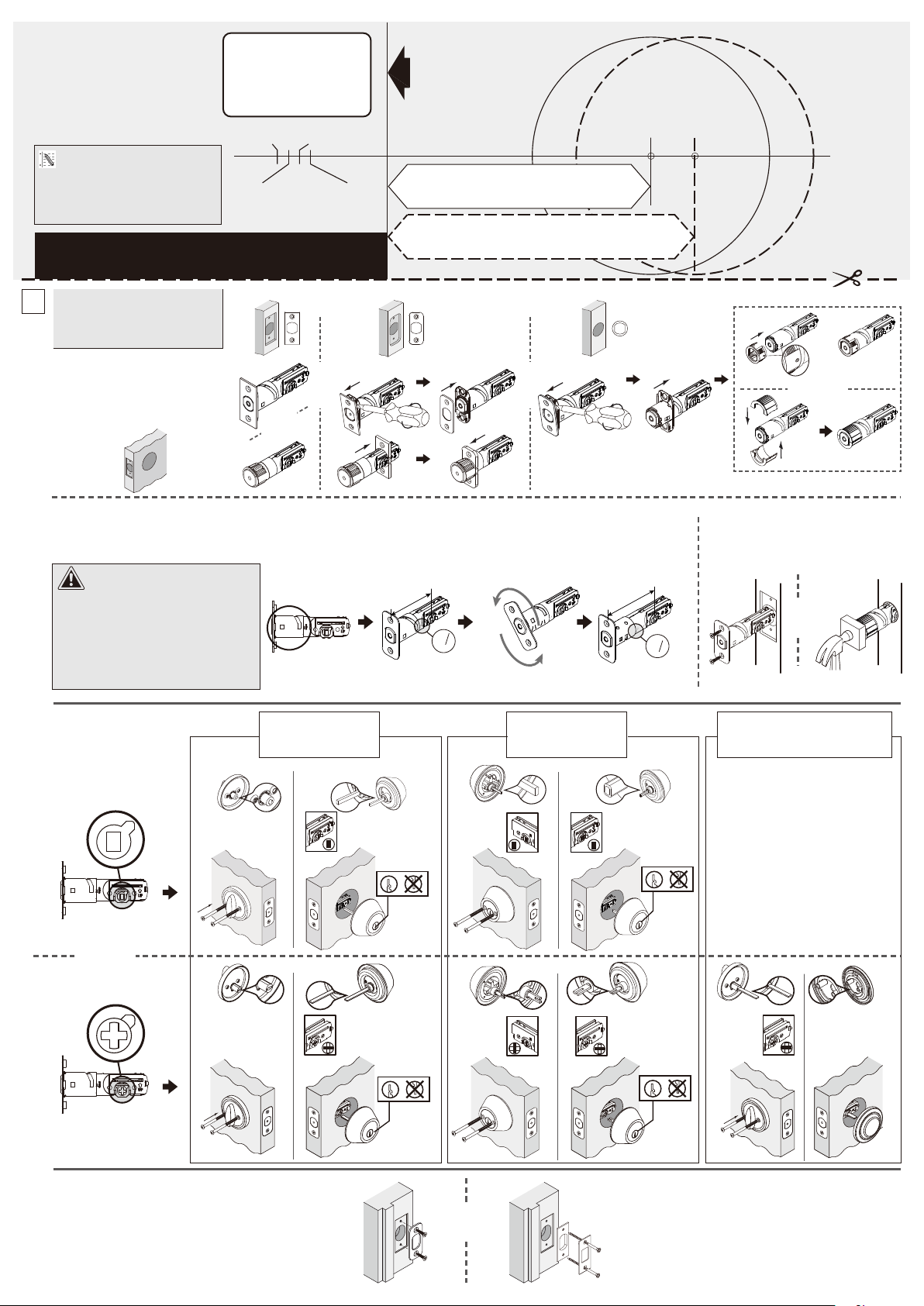

TEMPLATE
2
8
3
2
4
3
MODÉLE
PLANTILLA
NOTE: Double check your product for the
correct hole sizes.
REMARQUE: Vériez attentivement
votre produit pour vous assurer que les
tailles du trou sont correctes.
NOTA: Verique nuevamente los tamaños
correctos de los oricios para su producto.
For thicker doors: 1-9/16” (40 mm) ~ 2” (51mm)
Pour des portes plus épaisses: 40 mm (1-9/16 po) ~ 51 mm (2 po)
Para puertas más gruesas: 40 mm (1-9/16”) ~ 51mm (2”)
Installation
4
Installation
Instalación
INSTALLING THE LATCH
INSTALLATION DE LA SERRURE
INSTALACIÓN DEL PESTILLO
A. Attach the correct faceplate
Fixez la bonne plaque frontale
Coloque la placa frontal correcta
Drill a 1” (25 mm) diameter hole
at the center of the door edge.
Percez un trou de 1” dans le
centre du rebord de la porte.
Hacer un agujero de 1” en el
centro del borde de la puerta.
2”
(51 mm)
1-3/4”
(45 mm)
OR O OU
1-9/16”
(40 mm)
1-3/8”
(35 mm)
OR
O
OU
Fold here.
Place on the door edge.
Pliez ici.
Placez sur le rebord de la
porte.
Doble aqui.
Ponga en el borde de la
puerta.
Backset
Distance d’entrée
Entrada
Backset
Distance d’entrée
Entrada
2-3/8” (60 mm)
2-3/4” (70 mm)
OR
O
OU
Ø 2-1/8” (54 mm)
OR O OU
IF
SI
SI
B. Set the latch backset
Réglez la distance d’entrée de la serrure
Fije la entrada del pestillo
CAUTION: Be sure the latch cam is
upright before making any backset
adjustment.
ATTENTION: Assurez-vous que la
came de la gâche est droite en
effectuant tous les ajustements
nécessaires de la distance d’entrée.
ADVERTENCIA: Asegúrese de que
la leva del pestillo está en posición
vertical antes de ajustar la entrada.
INSTALL CYLINDER
DEADBOLT
INSTALLER CYLINDRE
PÊNE DORMANT
INSTALAR CERROJO
DE CILINDRO
OR O OU
Single cylinder deadbolt
Pêne dormant cylindre simple
Cilindro único pestillo
Interior
Intérieur
Adentro
Exterior
Extérieur
Exterior
C. Install the latch
Installez la gâche
Instale el pestillo
)
m
m
0
6
(
”
8
/
3
-
2
3
8
2
180º
3
8
2
Double cylinder deadbolt
Pêne dormant cylindre double
Doble cilindro pestillo
Interior
Intérieur
Adentro
/
3
-
2
Exterior
Extérieur
Exterior
)
m
m
0
7
(
”
4
3
8
2
3
4
2
OR
O
OU
Thumbturn inside, and plain rose outside.
Bouton tourner à l'intérieur, et rosette plaine extérieur
Muletilla interior y la roseta exterior liso
Not Available
Indisponible
No disponible
Interior
Intérieur
Adentro
Exterior
Extérieur
Exterior
Interior
Intérieur
Adentro
Exterior
Extérieur
Exterior
Interior
Intérieur
Adentro
Exterior
Extérieur
Exterior
IF
SI
SI
INSTALLING THE STRIKE PLATE
INSTALLATION DE LA GÂCHE
INSTALACIÓN DEL CERRADERO
OR
O
OU
