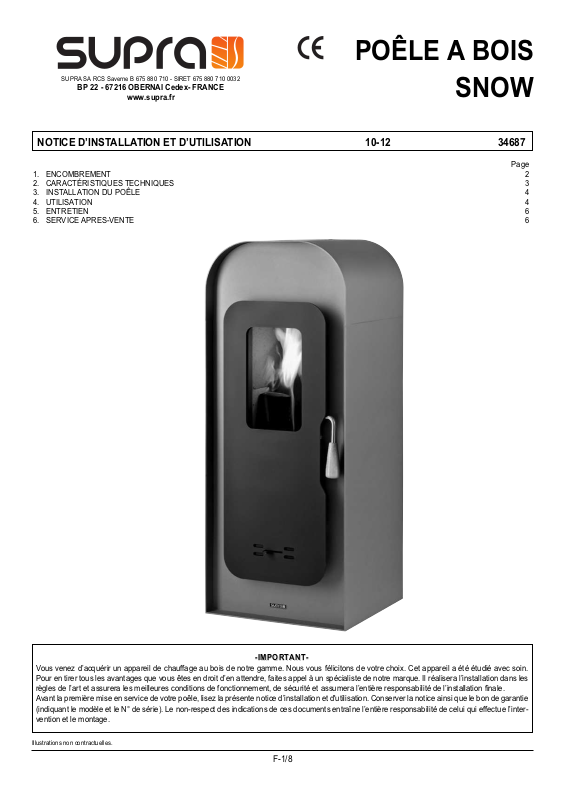

Page 1

F-1/8

POÊLE A BOIS

SNOW

SUPRA SA RCS Saverne B 675 880 710 - SIRET 675 880 710 0032

BP 22 - 67216 OBERNAI Cedex- FRANCE

www.supra.fr

NOTICE D’INSTALLATION ET D’UTILISATION 10-12 34687

Page

1. ENCOMBREMENT 2

2. CARACTÉRISTIQUES TECHNIQUES 3

3. INSTALLATION DU POÊLE 4

4. UTILISATION 4

5. ENTRETIEN 6

6. SERVICE APRES-VENTE 6

Illustrations non contractuelles.

-IMPORTANT-

Vous venez d’acquérir un appareil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet appareil a été étudié avec soin. Pour en tirer tous les avantages que vous êtes en droit d’en attendre, faites appel à un spécialiste de notre marque. Il réalisera l’installation dans les règles de l’art et assurera les meilleures conditions de fonctionnement, de sécurité et assumera l’entière responsabilité de l’installation finale. Avant la première mise en service de votre poêle, lisez la présente notice d’installation et d'utilisation. Conserver la notice ainsi que le bon de garantie (indiquant le modèle et le N° de série). Le non-respect des indications de ces documents entraîne l’entière responsabilité de celui qui effectue l’intervention et le montage.

Page 2

F-2/8

34687-10-12

SNOW

- INFORMATION DE MONTAGE IMPORTANTE -

Votre cheminée " tire bien ", mais vous ne connaissez pas la valeur de sa dépression ! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les appareils fonctionnent alors dans des conditions anormales, qui provoquent :

- Une consommation de bois excessive : celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.

- Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.

- La détérioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).

- L'annulation de la garantie. Pour éviter tous ces problèmes, il n'y a qu'une solution ! Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un modérateur de tirage sur le conduit de raccordement de l'appareil

(1)

- MISES EN GARDE -

Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d’incinérateur ou brûler des combustibles liquides, du charbon ou dérivés. Respecter toutes les réglementations locales et nationales ainsi que les normes européennes

(2)

lors de l’installation et de l’utilisation de l’appareil.

L’appareil de chauffage est chaud lorsqu’il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus

visibles. Prendre les précautions pour éviter tout contact avec l’appareil (des jeunes enfants particulièrement). Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension. Cet appareil doit être installé conformément aux spécifications des normes

(2)

en vigueur. L'installation par un professionnel qualifié est recommandée. Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice. La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions. Sont spécialement interdits :

- L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil.

- La mise en place d'un récupérateur de chaleur de quelque type que ce soit, autres que ceux préconisés par le fabricant..

- L’utilisation de tout combustible autre que le bois naturel et la lignite.

- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.

Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage. Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région. Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si néces-

saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

Nous recommandons les produits HOMY: une gamme complète de raccordements et d’accessoires adaptés. Documentation sur demande auprès de votre revendeur.

DTU 24.1 traitant des conduits de fumées,DTU 24.2 traitant des cheminées équipées d’un poêle fermé; NF EN13240 traitant des poêles à combustible solide. (disponibles à l’AFNOR).

Page 3

CARACTÉRISTIQUES TECHNIQUES

Catégorie du poêle Intermittent Puissance calorifique nominale

(1)

5 kW Fonctionnement porte fermée uniquement Type de raccordement vertical Température moyenne des fumées porte fermée 320 °C Rendement 72 % Taux de CO (13% O2) 0,25 %

Combustibles bois de chauffage

Taille des bûches 33 cm verticalement Charge horaire nominale 1,8 kg Intervalle de rechargement 1 h Combustible de remplacement lignite Combustibles interdits tous les autres dont charbons et dérivés Diamètre nominal départ des fumées 120 mm

Caractéristiques du conduit de fumées

Dimensions minimales du boisseau 20 x 20 cm Ø mini tubage ou conduit métallique isolé 120 mm Hauteur mini du conduit au dessus de l’appareil 4 m Ventilation du local 1 dm²

Dépression (10 Pa = 1 mm CE)

Allure nominale 12 Pa ± 2 Pa Allure réduite (mini admissible) 6 Pa ± 1 Pa Maxi admissible 20 Pa Poids net / brut 90 / 105 kg Plaquette signalétique au dos de l’appareil

Accessoires fournis

Main froide oui

Option

Adaptateur de tirage AT12

F-3/8

34687-10-12

SNOW

(3)

Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN 13240.

1.1

ENCOMBREMENT

Page 4

3.3.INST

INST

ALLA

TION

3.1 DÉFINITION

Appareil de chauffage au bois destiné à être installé à proximité d’un mur, peut être déplacé sans travaux annexes. Le raccordement au conduit de fumées se fait au moyen de conduit de raccordement marqué CE, en tôle émaillée ou en acier inoxydable. Le raccordement se fera sur un conduit de fumées individuel.

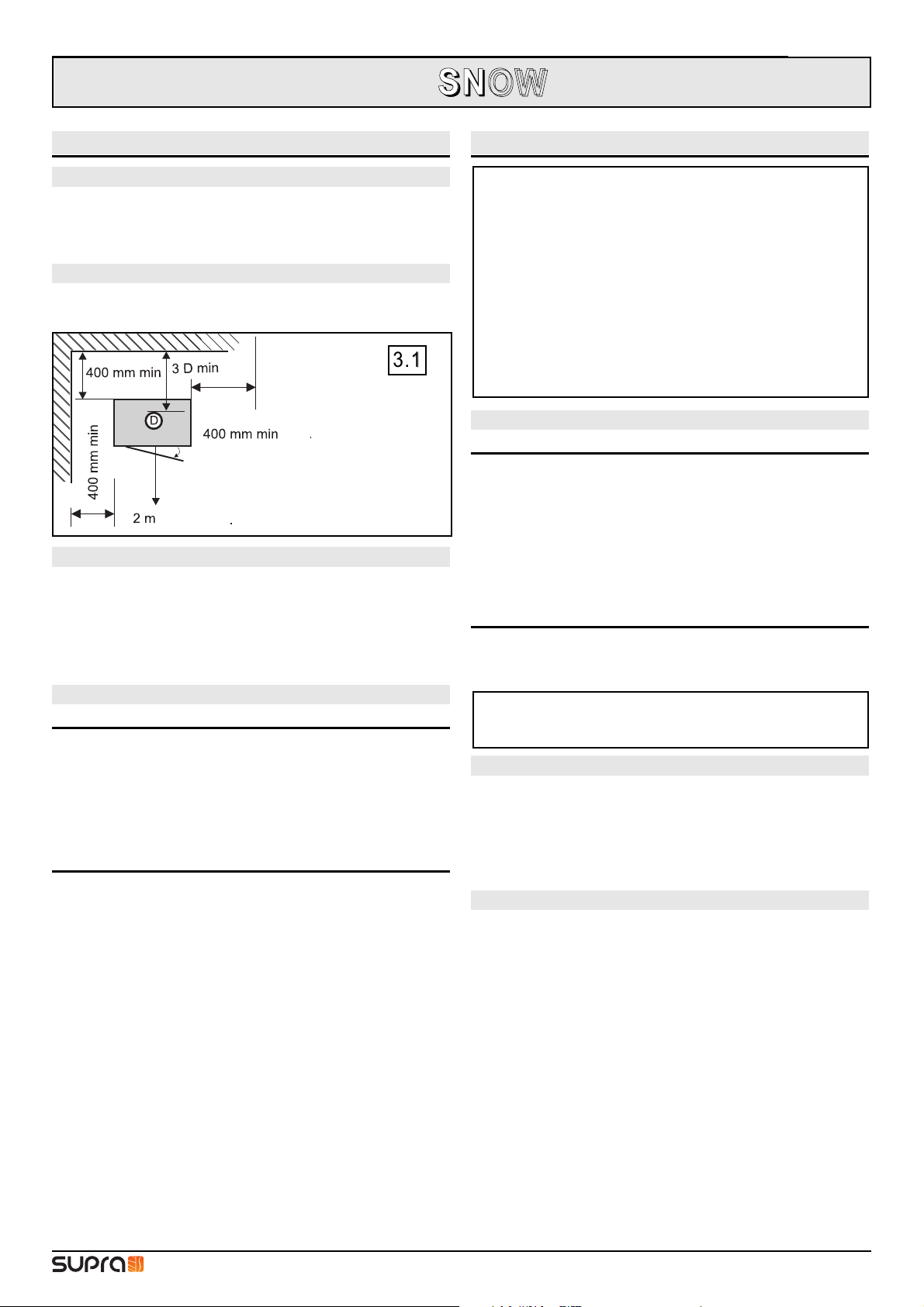

3.2 DISTANCES D’INSTALLATION (FIG. 3.1)

Un écart conforme au schéma 3.1 doit être respecté entre le mur et les cotés et l’arrière de l’appareil.

3.3 MISE EN PLACE DE L’APPAREIL

L’appareil doit être installé sur un sol de capacité portante suffisante. Si la construction existante n’est pas satisfaisante, il faut réaliser les travaux nécessaires pour s'assurer que le sol supporte le poids de l’appareil (par ex. pose d’une plaque de répartition de charge). Installer le poêle à son emplacement définitif, le mettre à niveau. Dans la zone de chargement, nous recommandons la pose d'un carrelage (par exemple) pour faciliter l'entretien.

Retirer tous les accessoires, cales et documents posés dans le

poêle et le cendrier .

3.4 RACCORDEMENT

CONDUIT DE FUMÉES

Traiter avec vigilance et attention ce point de l’installation. Le raccordement de cet appareil sur un conduit collectif est interdit. Si le conduit existe: le faire ramoner mécaniquement (hérisson),

- faire vérifier sa classification, son état (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent. Si le conduit n’est pas compatible (ancien, fissuré, fortement encrassé) :

- adressez-vous à un spécialiste pour sa remise en état suivant les réglementations en vigueur.

TUYAUX DE RACCORDEMENT

Utiliser des conduits T450 (minimum) , émaillés ou inox 316 (disponible chez votre revendeur), sans réduction sur leur parcours. Le raccordement au conduit doit être dans la pièce où est installé l’appareil. Ménager un accès pour le ramonage et le nettoyage du conduit de raccordement. Le tuyau ne dépassera pas à l’intérieur du conduit et les emmanchements seront démontables et étanches. Respecter une distance minimale de 3 x le diamètre entre le conduit de raccordement et le mur d’adossement. Eviter une trop longue partie horizontale avant le conduit. Si celle-ci est inévitable, lui donner une pente ascendante de 5 cm par mètre.

4.4.UTILISA

UTILISA

TION

4.1. COMBUSTIBLES

4.1.1. Bois

Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

- Préférer les feuillus durs (bouleau, charme, hêtre...),

- Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)

- Proscrire absolument les résineux (pin, sapin,..) en usage permanent, ainsi que les bois de récupération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).

- Ne jamais faire de flambées par brassées de petit bois, caissettes, bûchettes ou sarments qui provoquent des surchauffes brutales.

4.1.2. Lignite

En utilisation nominale (de jour) ou au ralenti (de nuit), en association ou non avec le bois, la briquette de lignite est un combustible économique. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.

4.2. TIRAGE

La dépression à chaud du conduit de fumées du foyer ne doit jamais excéder 20 Pa . Si le tirage est supérieur, installer un modérateur de tirage. Consulter votre revendeur afin d’effectuer une mesure du tirage lors de l’installation du foyer.

La présence d’une ventilation mécanique contrôlée (VMC) peut influencer le tirage, jusqu’à l’inverser. Pour cette raison, l’extracteur doit être en marche lors de la mesure de tirage. En présence d’une VMC, une prise d’air frais extérieur ouverte lors de l’utilisation du foyer est indispensable.

4.3. PREMIER ALLUMAGE

- Enlever les étiquettes autocollantes (sauf signalétique), les éventuels

cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier.

- Commencer par un feu léger puis, par paliers, augmenter la charge. Cette

mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtres

pendant les premières mises en température. Au cours de la première chauffe vérifier la dépression conformément au tableau des caractéristiques, régler éventuellement le régulateur.

ATTENTIO

ATTENTIONN!! L'utilisation même occasionnelle du charbon ou

tous dérivés du charbon est formellement interdite. Cet appareil

ne doit pas être utilisé pour brûler des déchets domestiques !

ATTENTION

- Ce poêle à bois est destiné à fonctionner porte fermée. La porte doit rester fermée en permanence en dehors du chargement.

- Si la niche sous le poêle sert de réserve de bois, ne jamais l'obturer totalement (une section d'ouverture libre frontale de 600 cm² minimum doit rester libre en permanence).

- Laisser un espace de 5 cm minimum entre le fond du poêle et le dessus des bûches.

- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les différentes commandes.

- Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être détériorée par la chaleur (mobilier, papier peint, boiseries,…). Une distance de 2 m évitera tout risque.

F-4/8

34687-10-12

SNOW

3.1

Page 5

4.4. FONCTIONNEMENT

4.4.1. Allumage

Etaler du papier froissé sur la grille, poser dessus du petit bois et du bois de petite section. Positionner les commandes conformément au tableau 4 (allumage). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger et mettre les commandes en position "allure nominale" (tableau 4). Il est préférable de charger en plusieurs fois plutôt que de manière excessive. A l’allumage, un “bouchon” thermique du conduit de fumée peut se former. Celui-ci doit être réchauffé progressivement avant d’obtenir le tirage normal.

4.4.2. Rechargement

Recharger le poêle quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir lentement la porte (avec la main froide) afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte.

4.5. ALLURE NOMINALE

- Régler les commandes conformément au tableau 4.

- L'intensité du feu est déterminée par la quantité de combustible.

- Le bon fonctionnement du poêle dépend de l’alimentation suffisante en air frais.

4.6. CHARGEMENT

Il est préférable de charger en plusieurs fois plutôt que de manière excessive. Disposer la charge de bois plutôt vers le fond du foyer, pour éviter les chutes de braises. Deux bûches de bois de chauffage (environ 1,8 kg par heure) suffisent à atteindre l’allure normale.

4.7. FONCTIONNEMENT DE NUIT

Egaliser une couche de braises, charger 2 à 3 bûches, laisser prendre le feu puis fermer tous les registres. Le matin, faire un feu vif pour réchauffer le conduit et chasser les condensations occasionnées par la combustion ralentie.

4.8. FONCTIONNEMENT EN MI-SAISON

Eviter de fonctionner à allure réduite pendant de longues périodes. La température des fumées n’est pas suffisante, et celles-ci ne peuvent pas être évacuées avant leur condensation dans le conduit peuvent pas être évacuées avant leur condensation dans le conduit.

4.9. EN CAS D’INCIDENT

En cas d’incident dans l’habitation (feu de cheminée, départ de feu dans l’habitation, vents très violents,..), fermer rapidement la porte de chargement et fermer toutes les commandes du poêle. Ne pas verser d’eau sur le foyer; avertir les pompiers.

ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...

F-5/8

34687-10-12

SNOW

4.1

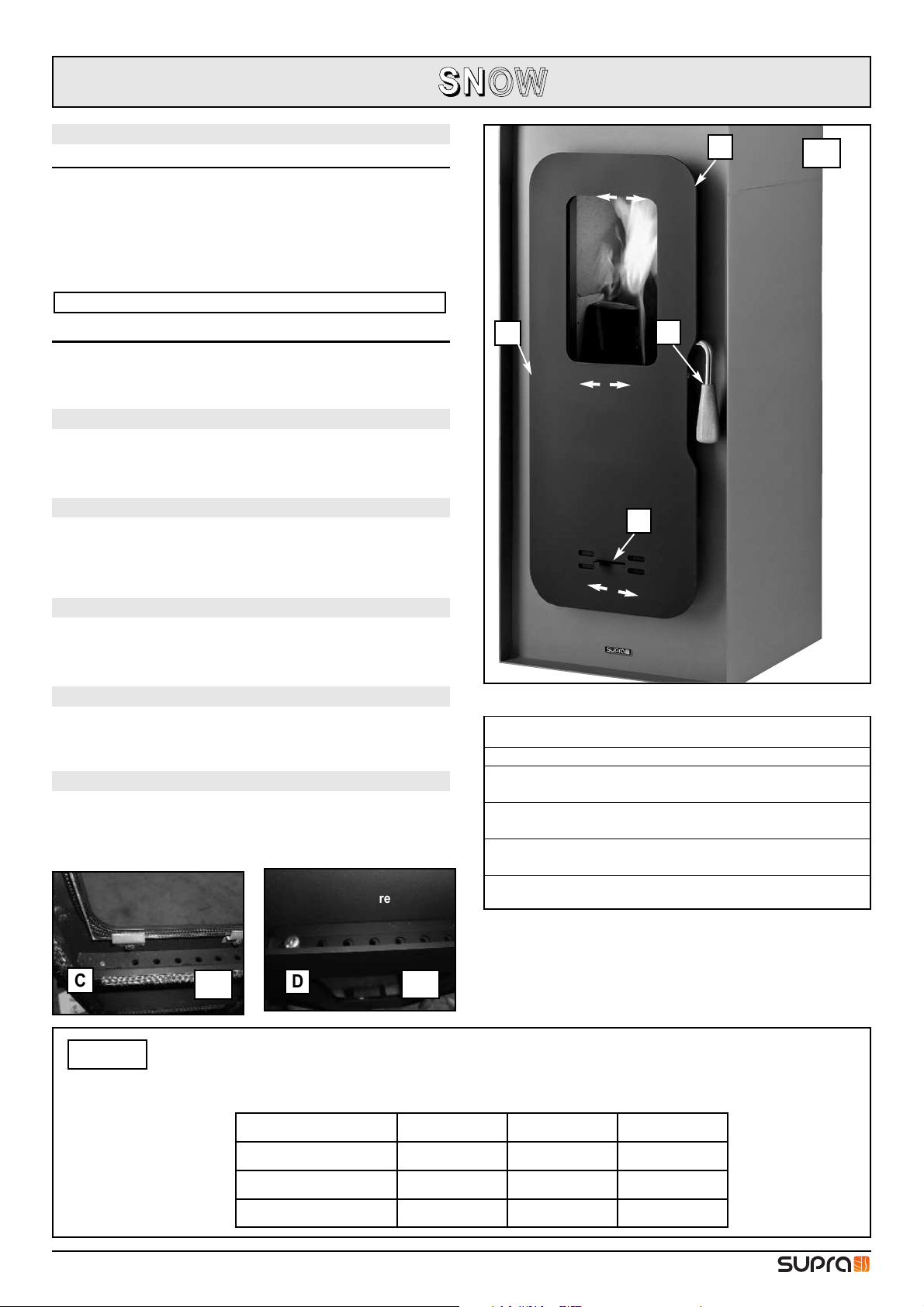

Légende Fig 4.1 A Poignée de porte de chargement B Commande d’air primaire

Air primaire fermé - à droite ouvert - à gauche

C Commande d’air primaire

Air secondaire fermé - à droite ouvert - à gauche

D Commande d’air primaire

Air de vitre fermé - à droite ouvert - à gauche

Important:

Utiliser la main froide pour manipuler les commandes.

La commande B ouvre /ferme l’alimentation en air primaire.

Commande allumage nominal mini

B - air de combustion à gauche à gauche à droite

C - air secondaire à gauche à gauche millieu

D - air de vitre à gauche à gauche millieu

TAB. 4

4.2

4.3

entrée d’air secondaire

entrée d’air de vitre

Page 6

F-6/8

34687-10-12

SNOW

5.5.ENTRETIEN

ENTRETIEN

5.1 DÉCENDRAGE

Garder l’accès libre pour le nettoyage de l’appareil et du conduit. Attendre que l’appareil soit refroidi.

- Nettoyer le foyer.

- Vider régulièrement le cendrier. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.

- Replacer le cendrier avant le chargement.

5.2 ENTRETIEN DES ÉLÉMENTS DE FAÇADE

Pour nettoyer le poêle, ne pas utiliser d’eau, de solvant ou de produit abrasif (même légèrement) mais uniquemen un chiffon doux et sec.

5.3 NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempé dans de la cendre de bois. Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois un léger noircissement peut apparaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.

5.4 RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Conserver les documents justificatifs du ramonage. Après le ramonage du conduit nettoyer la suie dans le corps de chauffe. Avant toute nouvelle utilisation du poêle, vérifier que tous les éléments sont bien en place.

5.5 ENTRETIEN ANNUEL

Après chaque saison de chauffe, effectuer un nettoyage complet du poêle et vérifier le bon fonctionnement de toutes les parties mobiles de l’appareil Remarque : une brique fissurée ne gêne pas le fonctionnement de l’appareil.

6.6.SER

SER

VICE APRES

VICE APRES--

VENTE

Votre appareil comporte un certain nombre de pièces d'usure dont l’état est à vérifier lors de l’entretien annuel. Votre revendeur est à même de vous fournir les pièces de rechange nécessaires. Pour toute demande de renseignements ou de pièces détachées, indiquer la référence et le numéro de série de l’appareil figurant sur la plaquette signalétique. N’utiliser que des pièces de rechange fournies par le fabricant.

Page 7

F-7/8

34687-10-12

SNOW

Page 8

F-8/8

34687-10-12

SNOW
