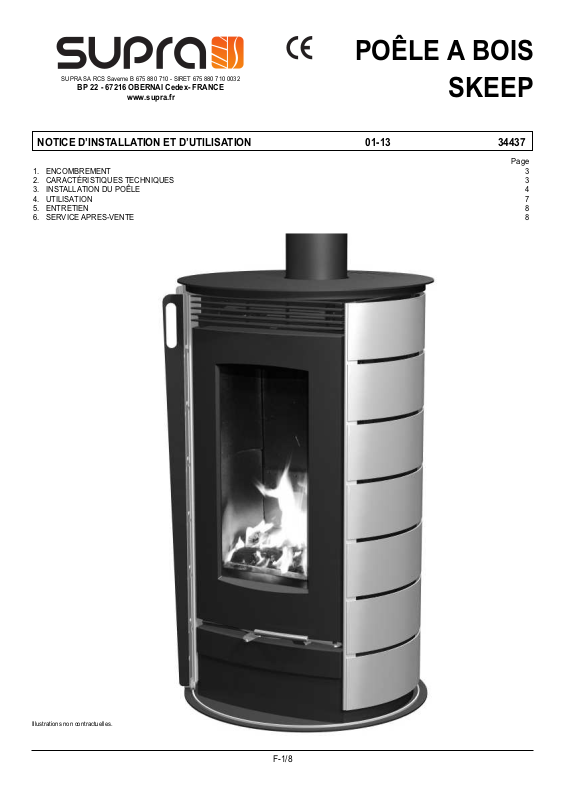

Page 1
F-1/8
SUPRA SA RCS Saverne B 675 880 710 - SIRET 675 880 710 0032
BP 22 - 67216 OBERNAI Cedex- FRANCE
www.supra.fr
NOTICE D’INSTALLATION ET D’UTILISATION 01-13 34437
Page
1. ENCOMBREMENT 3
2. CARACTÉRISTIQUES TECHNIQUES 3
3. INSTALLATION DU POÊLE 4
4. UTILISATION 7
5. ENTRETIEN 8
6. SERVICE APRES-VENTE 8
POÊLE A BOIS
SKEEP
Illustrations non contractuelles.
Page 2
F-2/8
34437-01-13
SKEEP
(1)
Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN13229 / EN13240.
(2)
Nous recommandons les produits HOMY: une gamme complète de raccordements et d’accessoires adaptés. Documentation sur demande auprès de votre revendeur.
(3)
DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d’un poêle fermé; NF EN13240 traitant des poêles à combustible solide. (disponibles à l’AFNOR).
- MISES EN GARDE -
Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d’incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.
Respecter toutes les réglementations locales et nationales ainsi que les normes européennes
(2)
lors de l’installation et de l’utilisation de l’appareil.
L’appareil de chauffage est chaud lorsqu’il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus
visibles. Prendre les précautions pour éviter tout contact avec l’appareil (des jeunes enfants particulièrement).
Cet appareil doit être installé conformément aux spécifications des normes
(2)
en vigueur. L'installation par un professionnel qualifié est recommandée.
Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.
La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.
Sont spécialement interdits :
- L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil.
- La mise en place d'un récupérateur de chaleur de quelque type que ce soit, autres que ceux préconisés par le fabricant.
- L’utilisation de tout combustible autre que le bois naturel et la lignite.
- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités
et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.
Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.
Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.
Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.
IMPORTANT
IMPORTANT
Vous venez d’acquérir un appareil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet appareil a été étudié avec soin.
Pour en tirer tous les avantages que vous êtes en droit d’en attendre, faites appel à un spécialiste de notre marque. Il réalisera l’installation dans les
règles de l’art et assurera les meilleures conditions de fonctionnement, de sécurité et assumera l’entière responsabilité de l’installation finale.
Avant la première mise en service de votre poêle, lisez attentivement la présente notice d’installation et d'utilisation. Conserver soigneusement la
notice ainsi que le bon de garantie comportant modèle et N° de série. Le non-respect des indications de ces deux documents entraîne l’entière responsabilité de celui qui effectue l’intervention et le montage.
Page 3
F-3/8
34437-01-13
SKEEP
2.2.CARACTÉRISTIQUES TECHNIQUES
CARACTÉRISTIQUES TECHNIQUES
POÊLE SKEEP
Catégorie du poêle Intermittent
Puissance calorifique nominale
(1)
5 kW
Fonctionnement vitre visible uniquement
Type de raccordement vertical
Rendement 77 %
Taux de CO (13% O2) 0,18 %
Taux de CO
2
8 %
Température moyenne des fumées 238 °C
Combustibles bois de chauffage
Taille des bûches 25 cm
Charge horaire nominale 1,5 kg
Intervalle de rechargement 1 h
Combustible de remplacement lignite
Combustibles interdits tous les autres dont charbons et dérivés
Débit massique des fumées 5,5 g/s
Diamètre nominal départ des fumées 150 mm
Caractéristiques du conduit de fumées
- Dimensions minimales du boisseau 20 x 20 cm
- Conduit isolé classement T450 N1 D3 Gxxx (Ø mini) 150 mm
- Hauteur mini du conduit au dessus de l’appareil 4 m
Dépression (10 Pa = 1 mm CE)
- Allure nominale 12 Pa ± 2 Pa
- Allure réduite (mini admissible) 6 Pa ± 1 Pa
- Maxi admissible 20 Pa
- Poids net / brut 200 kg / 218 kg
Plaquette signalétique au dos de l’appareil
Accessoires fournis
Main froide et gant isolant fournis
250
520
300
1130
615
640
590
Ø 150
290
410
Ø 80
225
125
1.1.ENCOMBREMENT SKEEP
ENCOMBREMENT SKEEP
1.1
Page 4
3.
3.
INST
INST
ALLA
ALLA
TION
TION
Appareil de chauffage au bois destiné à être installé à proximité d’un mur,
peut être déplacé sans travaux annexes. Le raccordement au conduit de
fumées se fait au moyen de conduit de raccordement marqué CE, en tôle
émaillée ou en acier inoxydable. Le raccordement se fera sur un conduit
de fumées individuel.

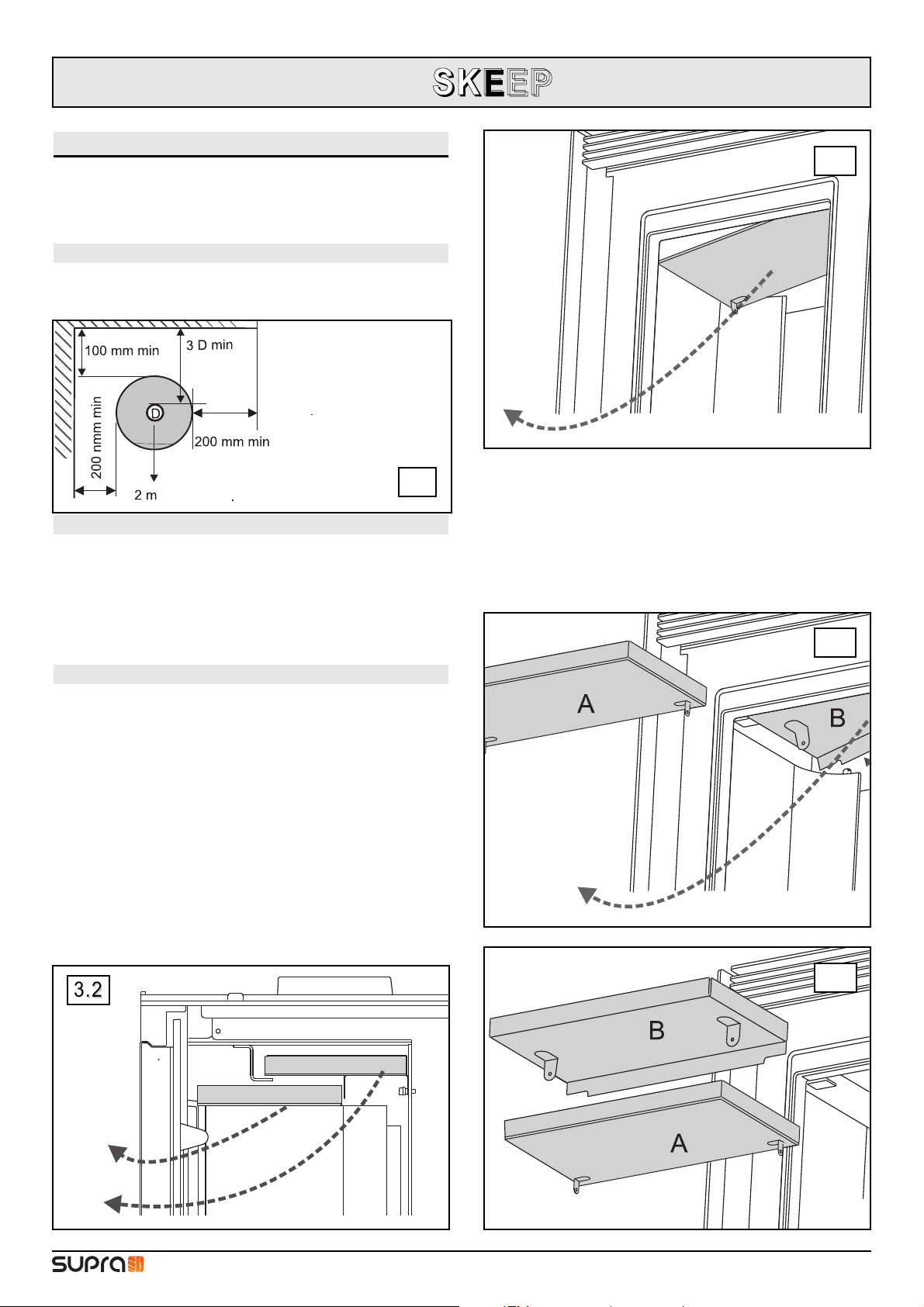

3.1 DISTANCES D’INSTALLATION (FIG. 3.1)
Un écart conforme au schéma 3.1 doit être respecté entre le mur et les
cotés et l’arrière de l’appareil. Respecter une distance minimale de 3 x le
diamètre entre le conduit de raccordement et le mur d’adossement.
3.2 MISE EN PLACE DE L’APPAREIL
L’appareil doit être installé sur un sol de capacité portante suffisante. Si la
construction existante n’est pas satisfaisante, il faut réaliser les travaux
nécessaires pour s'assurer que le sol supporte le poids de l’appareil (par
ex. pose d’une plaque de répartition de charge). Pour alléger l’appareil,

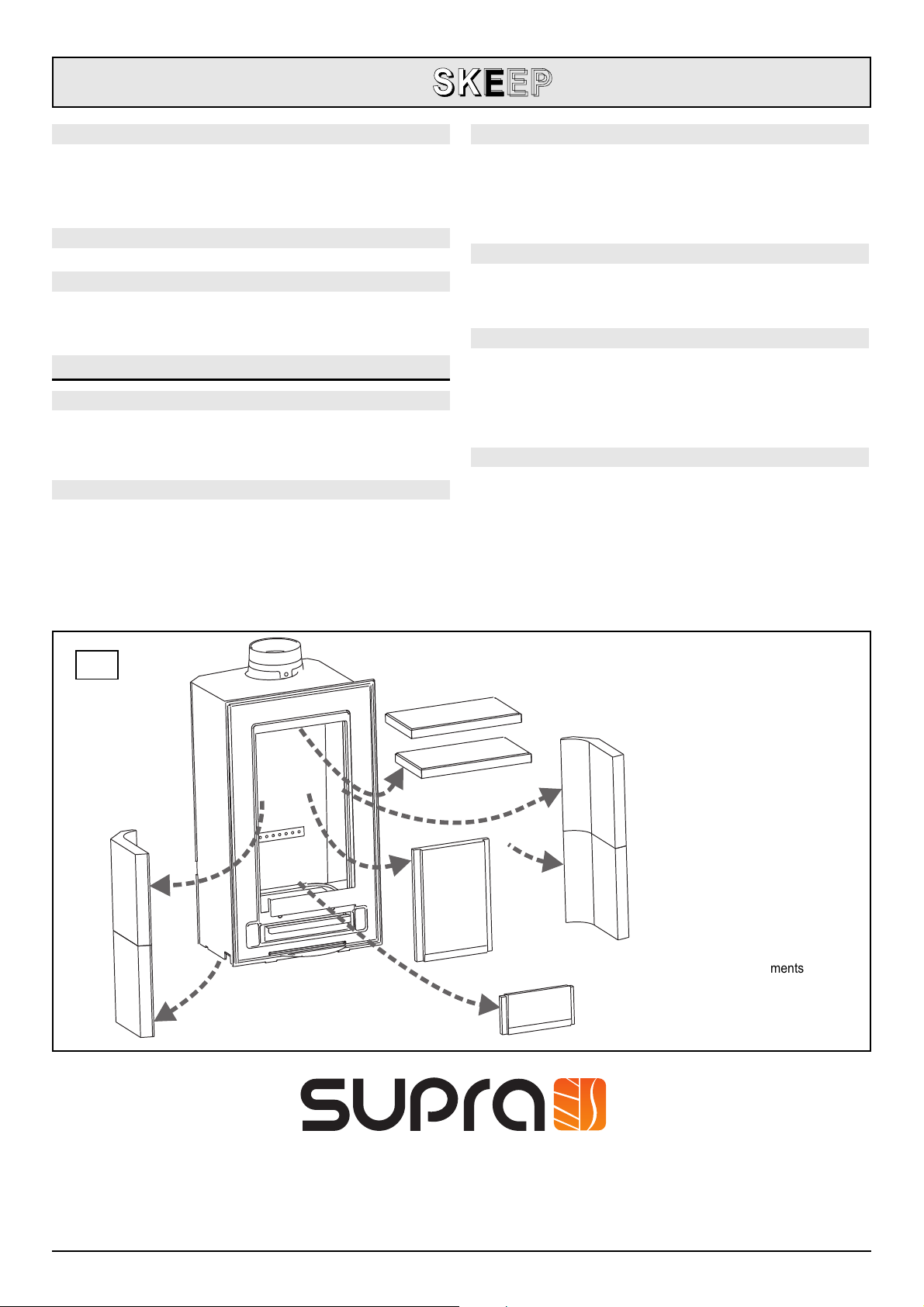

retirer les parements intérieurs (cf fig. 5.1). Installer le poêle à son emplacement définitif, le mettre à niveau. Dans la zone de chargement, nous
recommandons la pose d'un carrelage (par exemple) pour faciliter l'entretien.
Le poêle peut être fermé lorsqu’il n’est pas allumé (fig. 3.10).
3.3 INSTALLATION DES DÉFLECTEURS ( FIG 3.2-3.5)
Déflecteurs de fumées constitués d’une tôle en inox et d’une plaque en vermiculite. Eléments importants des performances de l’appareil, les déflecteurs
facilitent la récupération des suies lors du ramonage. A la livraison, les déflecteurs sont montés dans l’appareil. Avant la mise en service du poêle à bois,
démonter et remonter les déflecteurs à plusieurs reprises, pour se familiariser avec cette manipulation.
1. Soulever le déflecteur inférieur A. Incliner le déflecteur et l’extraire.
2. Retirer une pierre latérale pour faciliter l’extraction du déflecteur supérieur
(Fig 5.1 rep. 2).
3. Soulever le déflecteur supérieur B (pour le dégager des vis de fixation).
4. Incliner le déflecteur supérieur sur le côté et l’extraire.
5. Introduire le déflecteur supérieur avec l’isolant posé dessus dans
l’appareil en l’inclinant sur le coté.
6. Accrocher le déflecteur sur les vis de fixation à l’arrière et le reposer
sur l’avant.
7. Replacer la pierre latérale (si elle a été extraite pour faciliter l’extraction du déflecteur supérieur (Fig 5.1 rep. 2)).
8. Introduire le déflecteur inférieur avec l’isolant posé dessus dans l’appareil
en l’inclinant sur le coté.
9. Poser le déflecteur inférieur sur les pierres latérales. Accrocher les
pattes repliées dans les encoches à l’avant.
F-4/8
34437-01-13
SKEEP
3.1
3.1
3.4
3.5
A
3.3
A
B
3.2
3.2
Page 5

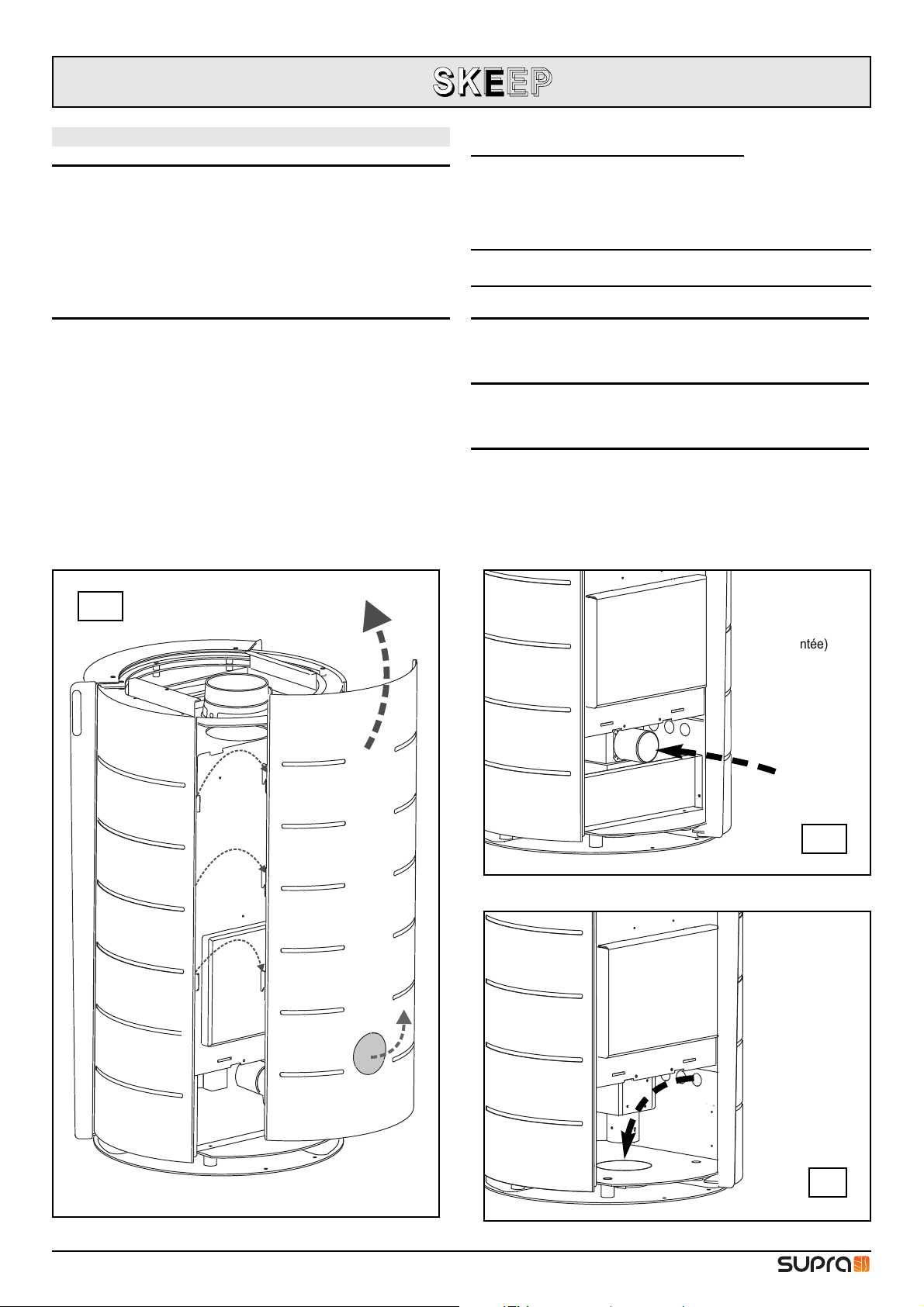

3.4 RACCORDEMENT D’AIR DE COMBUSTION
3.4.1 Prise d’air extérieur non raccordée
Si le raccordement de la buse à l'extérieur est impossible une prise d’air
frais extérieur supplémentaire positionnée face aux vents dominants est
nécessaire au bon fonctionnement de la combustion, surtout si l’habitat est
fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C.).
Elle doit avoir une section libre d’ouverture minimale de : 1 dm².
Ne pas faire fonctionner le poêle si une hotte d’évacuation est en service.
Si le logement ne dispose pas d’une ventilation par balayage (conforme à
l’arrêté de mars 1982), l’entrée d’air doit être non obturable.
3.4.2 Prise d’air extérieur supplémentaire raccordée
Ce poêle a été conçu pour être installé dans des habitations à forte isolation.
Une buse de raccordement extérieur Ø 80 est montée d’origine sous le
poêle. L’objectif est de ne pas prendre l’air de combustion dans la pièce,
mais à l’extérieur. Ceci augmente le rendement de l’installation. De plus,
la combustion n’est pas perturbée par la VMC ou une hotte aspirante.
Principes d’alimentation en air de combustion:
1) En direct à travers le mur.
2) Par un conduit débouchant dans le vide sanitaire; la section de la
grille d’aération du vide sanitaire (en cm²) doit être égale à 5 fois la
surface du vide sanitaire (en m²).
3) Par un conduit enterré (1 coude 90° max).
L Max avec conduit Ø 80 mm 6 m
L Max avec conduit Ø 100 mm 8 m
Raccordement horizontal arrière :
Démonter la tôle arrière du poêle (fig. 3.6).
Dégrapher l’opercule arrière de la tôle (fig. 3.6).
Raccordement vertical:
Démonter la tôle arrière du poêle (fig. 3.6).
Inverser le montage de la buse (fig. 3.8).
Raccordement horizontal ou vertical:
Raccorder la buse
avec un collier (non fourni)
à l’extérieur (avec une gaine
alu flexible non fournie). L’arrivée d’air ne doit pas risquer d’être obturée.
A l’extérieur, le conduit d’alimentation en air doit déboucher face aux vents
dominants. Une grille non obturable, de section libre égale à la section du
conduit et de maillage supérieur à 3 mm est nécessaire au départ du conduit.
Remonter impérativement la tôle arrière du poêle.
F-5/8
34437-01-13
SKEEP
3.7
Buse
de raccordement
d’air Ø 80
3.8
Orifice
pour prise d’air
raccordée
en vide sanitaire.
vue avec tôle
arrière
démontée)
3.6
vue avec tôle
arrière
démontée)
Page 6
F-6/8
34437-01-13
SKEEP
3.5 RACCORDEMENT DU CONDUIT DE FUMÉES
Traiter avec vigilance et attention ce point de l’installation conformément
au DTU 24.1.
Le raccordement de cet appareil sur un conduit collectif est interdit.
Si le conduit existe: le faire ramoner mécaniquement (hérisson),
- faire vérifier sa classification, son état (stabilité, étanchéité, compatibilité
des matériaux, section...) par un fumiste compétent.
Si le conduit n’est pas compatible (ancien, fissuré, fortement encrassé) :
- adressez-vous à un spécialiste pour sa remise en état suivant les réglementations en vigueur.
TUYAUX DE RACCORDEMENT
Utiliser des conduits T450 (minimum), émaillés ou inox 316 (disponible
chez votre revendeur), sans réduction sur leur parcours.
Le raccordement au conduit doit être dans la pièce où est installé l’appareil.
Ménager un accès pour le ramonage et le nettoyage du conduit de raccordement.
Le tuyau ne dépassera pas à l’intérieur du conduit et les emmanchements
seront démontables et étanches.
Eviter une trop longue partie horizontale avant le conduit. Si celle-ci est
inévitable, lui donner une pente ascendante de 5 cm par mètre.

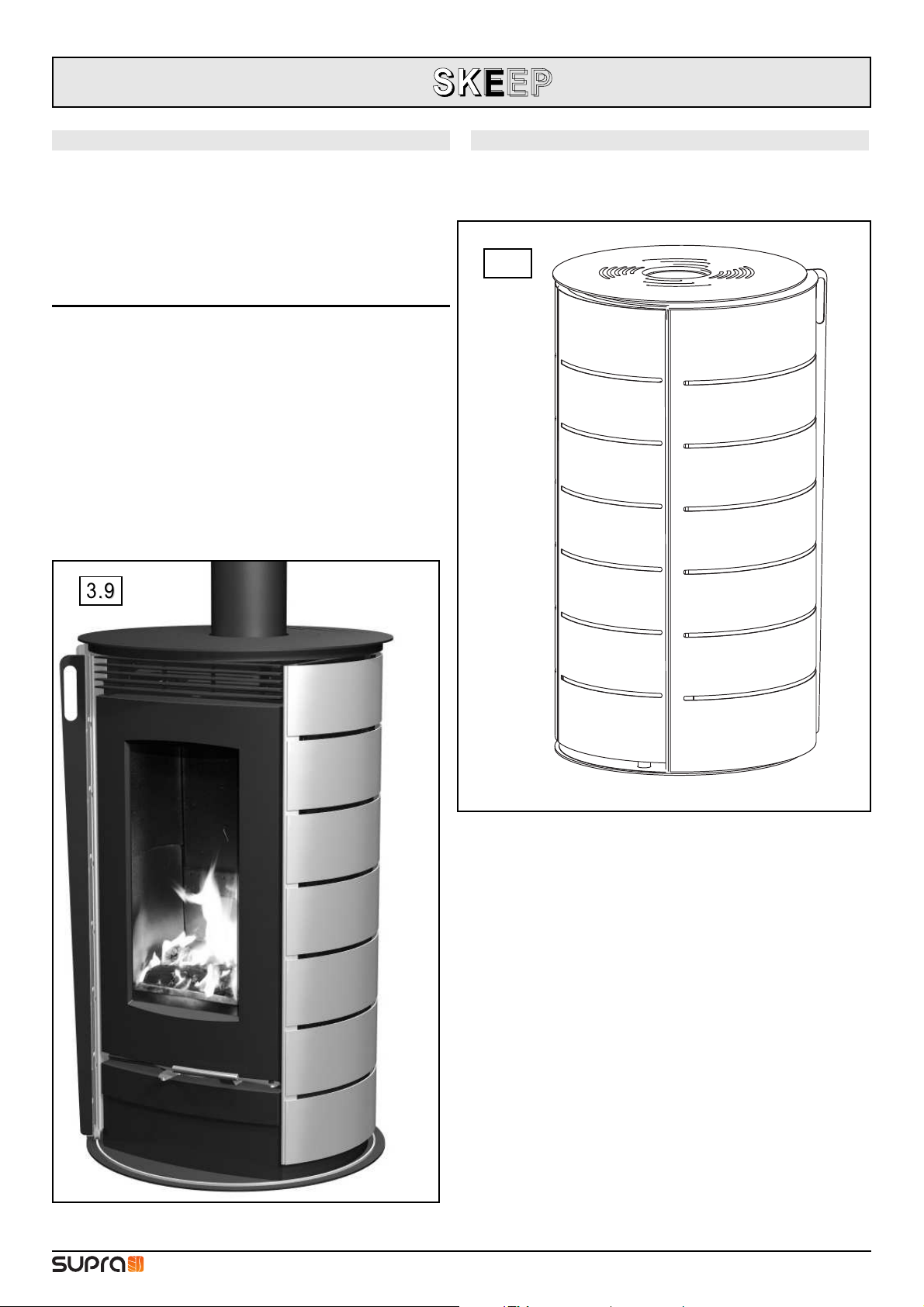

3.6 FERMETURE DU POELE
La porte coulissante doit rester ouverte en fonctionnement. Fermer la porte
coulissante lorsque le poêle est froid.
3.10
3.9
3.9
Page 7
F-7/8
34437-01-13
SKEEP
4.1 COMBUSTIBLES
4.1.1 Bois
Cet appareil à hautes performances nécessite un combustible de qualité.
Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3
ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.
- Préférer les feuillus durs (bouleau, charme, hêtre.),
- Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)
- Proscrire absolument les résineux (pin, sapin,..) en usage permanent,
ainsi que les bois de récupération traités (traverses de chemin de fer, chutes
de menuiserie..) et les déchets domestiques (végétaux ou plastiques).
- Ne jamais faire de flambées par brassées de petit bois, caissettes, bûchettes
ou sarments qui provoquent des surchauffes brutales.
4.1.2 Lignite
En association ou non avec le bois, la briquette de lignite est un combustible utilisable en allure réduite. Disposer les briquettes en une couche sur
un lit de braises, en se limitant à la surface de la grille.

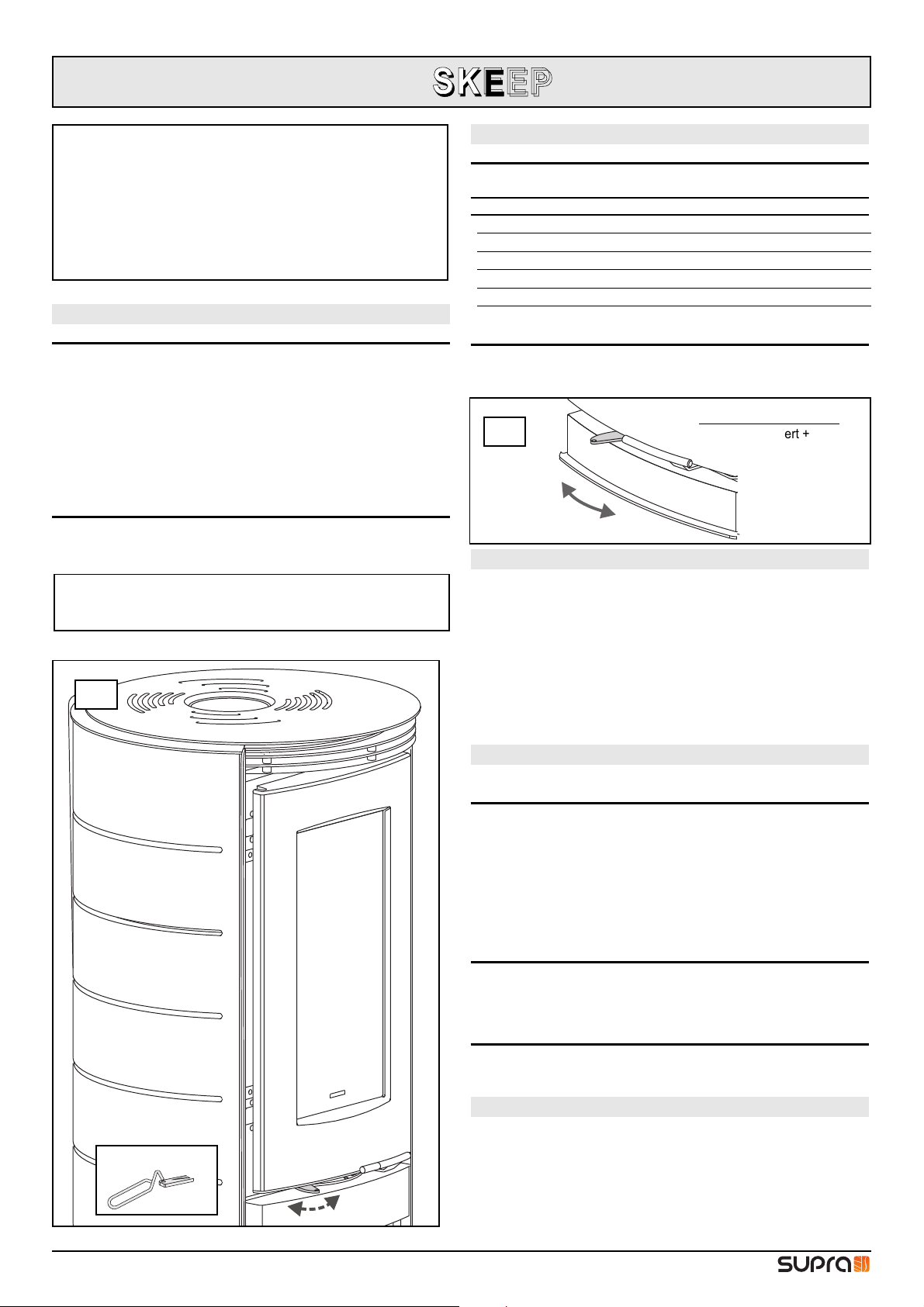

4.2 ORGANES DE MANOEUVRE (Fig. 4.1)
4.2.1 Commande d’air de combustion (en bas) (Fig. 4.1 / 4.2)
La commande d’air de combustion agit sur le débit d’air; elle permet le
contrôle du feu.
Tableau 4.A COMMANDES POELE
Manette air de combustion
Allumage 1
Allure nominale 1/2
Allure ralentie 0-1/2
Chargement 1/2
4.2.2 Poignée de porte
Ouverture-fermeture de la porte :
- à froid, directement à main nue,
- lorsque l'appareil est chaud avec les gants isolants.
4.3 PREMIER ALLUMAGE
Enlever les étiquettes autocollantes, les éventuels cartons de blocage et
s'assurer qu'il ne reste rien dans le cendrier. Attendre au moins 2 semaines
avant d'utiliser normalement votre poêle.
Le premier allumage et la mesure du tirage peuvent être effectués par un
professionnel qualifié.
Commencer par un feu léger puis, par paliers, augmenter la charge. Cette
mise en température progressive permet la dilatation lente des matériaux
et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la
peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant
quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les
premières mises en température.
4.4 FONCTIONNEMENT
La porte coulissante doit rester ouverte en fonctionnement.
4.4.1 Allumage
Etaler du papier froissé sur la sole, poser dessus du petit bois et du bois
de petite section. Positionner les commandes conformément au tableau
4.A (allumage). Allumer le combustible, fermer la porte de chargement et
attendre la formation de braises. Lorsque le feu a bien pris, charger et mettre
les commandes en position "allure nominale" (tableau 4.A). Il est préférable
de charger en plusieurs fois plutôt que de manière excessive.
En cas de température extérieure très basse, un “bouchon” thermique du
conduit de fumée peut se former. Celui-ci doit être réchauffé progressivement avant d’obtenir le tirage normal.
4.4.2 Rechargement
Recharger l’appareil quand il n'y a plus qu'un bon lit de braises et que les
flammes ont disparu. Ouvrir lentement la porte afin d'éviter des refoulements de fumée (en cas d’ouverture en phase de combustion) ou des chutes
de braises. Recharger, refermer la porte.
4.4.3 Allure nominale
Régler les commandes conformément au tableau 4.A.
L'intensité du feu est déterminée par la quantité de combustible.Le bon
fonctionnement de l’appareil dépend de l’alimentation suffisante en air frais.
4.5 CHARGE NOMINALE
Charger 2 petites bûches de bois pour un fonctionnement optimal (cf §2;
charge nominale). Disposer les bûches vers le fond de l’appareil, pour éviter
les chutes de braises.
ATTENTIO
ATTENTIONN!! L'utilisation même occasionnelle du charbon ou
tous dérivés du charbon est formellement interdite. Cet appareil
ne doit pas être utilisé pour brûler des déchets domestiques !
4.1
4.1
ATTENTION
ATTENTION
- Ce poêle à bois est destiné à fonctionner porte fermée. La porte
vitrée doit rester fermée en permanence en dehors du chargement.
- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser
le gant isolant pour manipuler les différentes commandes.
- Le rayonnement calorifique au travers de la vitrocéramique impose
l'éloignement de toute matière pouvant être détériorée par la
chaleur (mobilier, papier peint, boiseries,…). Une distance de 2 m
évitera tout risque.
-
+
0
1/2
1
4.2
4.2
air de combustion
- fermé/ouvert +
Page 8
F-8/8
34437-01-13
SKEEP
SUPRA SA RCS Saverne B 675 880 710 - SIRET 675 880 710 0032
BP 22 - 67216 OBERNAI Cedex- FRANCE
www.supra.fr
4.6 ALLURE RALENTIE
Régler les commandes conformément au tableau 4.A.
Ne pas faire fonctionner l’appareil à allure ralentie pendant de longues
périodes. La température des fumées n’est pas suffisante et celles-ci ne
sont pas évacuées avant leur condensation dans le conduit. L’encrassement
du conduit et de l’appareil (parois; vitres) est ainsi plus important.
4.7 FERMETURE DU POÊLE
Le poêle peut être fermé lorsqu’il n’est pas allumé (fig 3.3).
4.8 EN CAS D’INCIDENT
En cas d’incident dans l’habitation (feu de cheminée, départ de feu dans
l’appareil, vents très violents,..), maintenir fermée la porte de chargement
et fermer les commandes de l’appareil..
5.
5.
ENTRETIEN
ENTRETIEN
5.1 DÉCENDRAGE
Le décendrage est possible en fonctionnement.
Vider régulièrement le cendrier extractible. L'amas de cendres limite l'arrivée
d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.
Replacer le cendrier.
5.2 ENTRETIEN DU POÊLE
Pour nettoyer le poêle, ne pas utiliser d’eau, de solvant ou de produit abrasif
(même légèrement) mais uniquement un chiffon doux et sec.
5.3 NETTOYAGE DE LA VITRE
Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempé dans de la
cendre de bois.
Le système de balayage d'air permet de conserver la vitre la plus propre
possible. Toutefois un léger noircissement peut apparaître dans certaines
zones de la vitre en fonctionnement normal. Au ralenti, le balayage de la
vitre est moins efficace.
5.4 RAMONAGE OBLIGATOIRE
La législation prévoit 2 ramonages par an (dont un pendant la période de
chauffage) effectués avec un moyen mécanique (hérisson). Conserver les
documents justificatifs du ramonage renseignés par l’entreprise ayant
effectué les travaux de ramonage.
5.5 NETTOYAGE DES SUIES
Aspirer les suies dans le corps de chauffe.
Extraire les déflecteurs (cf § 3.3). Aspirer les suies dans le corps de chauffe.
Replacer les déflecteurs (cf § 3.3).
Avant toute nouvelle utilisation de l’appareil, vérifier que tous les éléments
sont bien en place.
6.6.SER
SER
VICE APRES-VENTE
VICE APRES-VENTE
Votre appareil comporte un certain nombre de pièces d'usure dont l’état est
à vérifier lors de l’entretien annuel. Votre revendeur est à même de vous
fournir les pièces de rechange nécessaires.
Pour toute demande de renseignements ou de pièces détachées, indiquer
la référence et le numéro de série de l’appareil figurant sur la plaquette
signalétique. N’utiliser que des pièces de rechange fournies par le fabricant.
1
3
2
4
2
4
5
1’
5.1
5.1
Démontage des parements
Loading...
