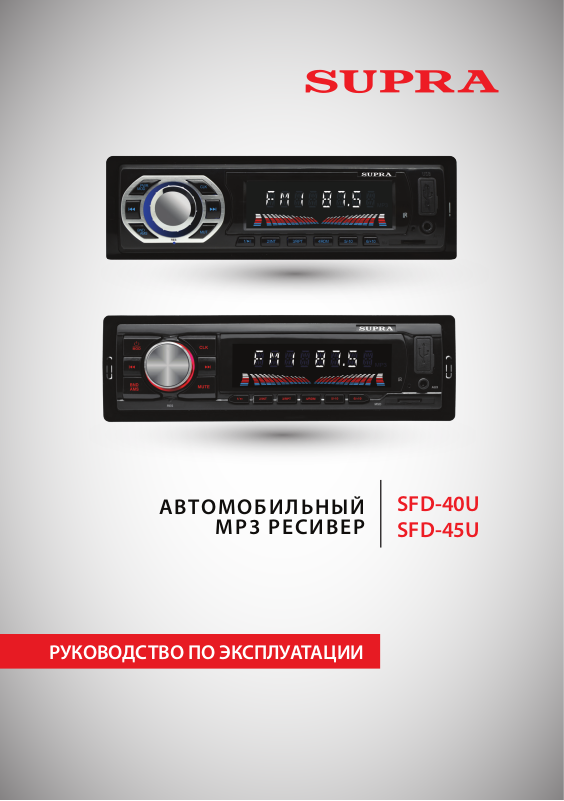

АВТОМОБИЛЬНЫЙ

МР3 РЕСИВЕР

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SFD-40U SFD-45U

Page 2

СОДЕРЖАНИЕ

Меры предосторожности ........................................................................................................3

Порядок установки и извлечения аппарата ..........................................................................3

Присоединения .........................................................................................................................4

Кнопки управления аппаратом ...............................................................................................5

Устранение простых неисправностей .....................................................................................8

Технические характеристики ...................................................................................................9

Благодарим Вас за приобретение автомобильный проигрыватель с радиоприемником SUPRA. Перед началом эксплуатации, пожалуйста, внимательно изучите настоящее Руководство. Оно содержит важные указания по безопасности, эксплуатации увлажнителя и по уходу за ним. Позаботьтесь о сохранности на стоящего «Руководства по эксплуатации» и, если увлажнитель перейдет к другому хозяину, передайте его вместе с прибором. Рекомендуется сохранять оригинальную упаковку, т.к. она может пригодиться для удобной транспортировки прибора.

Page 3

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПОРЯДОК УСТАНОВКИ

Запрещается разбирать прибор или использовать настройки, операции и элементы управления, не описанные в данном руководстве.

Устройство состоит из деталей, изготовленных с высокой точностью. Не разбирайте, не переделывайте и не ремонтируйте прибор самостоятельно. Это может вызвать серьезные поломки и снимает гарантию на бесплатный ремонт аппарата. Ремонт должен производиться только в специализированных авторизованных сервисных центрах.

Во избежание повреждений не подвергайте аппарат воздействию прямых солнечных лучей, теплового излучения или потоков горячего воздуха. Если температура в салоне автомобиля слишком высокая, то не включайте аппарат до тех пор, пока температура в салоне не снизится. Не подвергайте прибор воздействию резкой смены температуры.

Управление аппаратом не должно препятствовать безопасному управлению автомобилем. Чтобы избежать дорожных происшествий и аварий, вызванных невнимательностью, водитель во время езды не должен совершать какие-либо операции с устройством или смотреть на экран. Если возникла такая необходимость, припаркуйте машину в безопасном месте перед тем, как начать работать с устройством.

Во избежание поражения электрическим током запрещается подвергать прибор воздействию влаги.

Не работайте с устройством при слишком высоких или слишком низких температурах, перед включением убедитесь, что температура в автомобиле от 0°С до +40°С. Ес ли температура слишком низ кая, не включайте прибор сразу, а подождите, пока салон прогреетс я.

Немедленно вык лючите прибор и обратитесь в автори зованный сервисный центр в следующих случаях: нет звука, нет изображения, в устройство попала вода или посторонний предмет, от прибора идет дым или особый запах.

Не прикасайтесь к ЖК-дисплею твердыми предметами, чтобы его не поцарапать. Берегите дисплей от ударов и другого грубого воздействия.

Для обеспечения достаточной вентиляции прибора и снижения риска возгорания не перекрывайте вентиляционные отверстия корпуса и область радиатора.

При необходимости заменить перегоревший предохранитель устанавливайте предохранитель такого же номинала.

И ИЗВЛЕЧЕНИЯ АППАРАТА

Установка

Устанавливайте приемник таким образом, чтобы он не мешал водителю и не повредил пассажира в случае внезапной остановки.

Угол наклона передней с тороны прибора не должен превышать 30°.

Не устанавливайте приемник в местах попадания прямых солнечных лучей или горячего воздуха из отопителя, а также в местах скопления пыли и грязи или в местах с сильной вибрацией.

Отключите «-» клемму аккумулятора перед началом установки для снижения вероятности повреждения аппарата и предотвращения короткого замыкания при подключении.

Перед тем как установить приемник на окончательное место, присоедините к нему провода, включая провод питания, и убедитесь, что она работает нормально.

1. Вставьте до упора ключи, входящие в комплект поставки, в пазы на боковых поверхностях передней панели. Извлеките прибор из монтажной рамы.

2. Вставьте монтажную раму (без аппарата) в отсек приборной панели и отогните «язычки» при помощи отвертки. Не все «язычки» подходят под размер приборной панели автомобиля, выберите наиболее подходящие.

Page 4

3. Присоедините к приемнику разъемы питания и динамиков, другие провода и кабели, разъем антенны. Убедитесь, что провода нигде не пережаты.

4. Аккуратно вставьте приемник в монтажную раму до щелчка, следя при этом за положением подключенных проводов, чтобы случайно не повредить их.

5. Закрепите тыловую часть приемника при помощи монтажного винта и металлической скобы, как показано на рисунке. При необходимости изогните скобу.

6. Присоедините провод к «-» клемме автомобильного аккумулятора.

7. Обратите внимание, что короткий конец крепежного болта должен быть направлен к ресиверу, а длинный – к приборной панели.

Извлечение

1. Убедитесь, что зажигание выключено. Отсоедините провод от «-» клеммы аккумулятора автомобиля.

2. Снимите металлическую скобу с задней стенки устройс тва (если она ус танавливалась ранее).

3. Вставьте до упора ключи, входящие в комплект поставки, в пазы на боковых поверхностях передней панели. Извлеките приемник из рамы, потянув его на себя.

ПРИСОЕДИНЕНИЯ

Выполните присоединения в соответствии со схемой, представленной ниже.

1. Аудиовыход RCA, левый канал (белый разъем)

2. Разъем для подключения радиоантенны

3. Аудиовыход RCA, правый канал (красный разъем)

4. Аккумулятор (+)

5. Аккумулятор (-)

6. Автомобильная антенна

7. Зажигание

8. Фронтальный левый громкоговоритель (белый провод (+), белый/черный провод (-))

9. Тыловой левый громкоговоритель (зеленый провод (+), зеленый/черный провод (-))

10. Фронтальный правый громкоговоритель (серый провод (+), серый/черный провод (-))

11. Тыловой правый громкоговоритель (пурпурный провод (+), пурпурный/черный провод (-))

Page 5

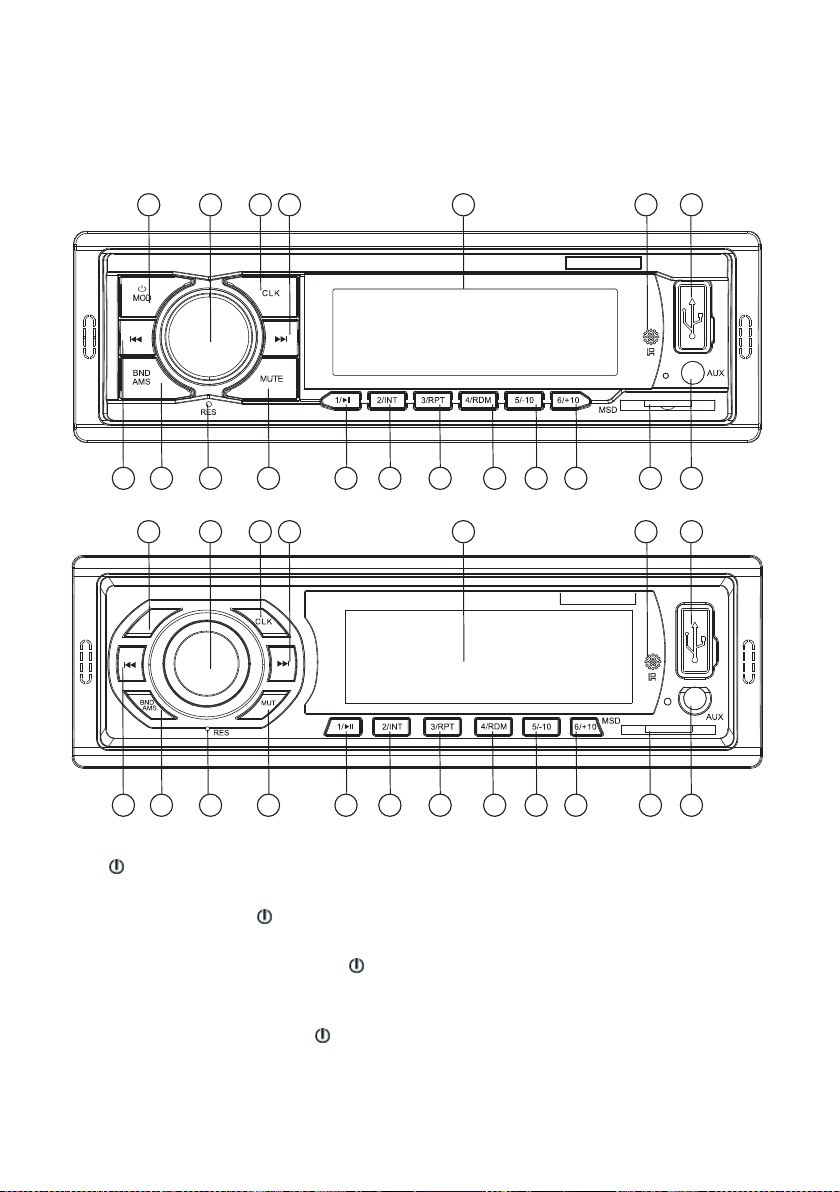

КНОПКИ УПРАВЛЕНИЯ АППАРАТОМ

PWR

MOD

22334

1. /MOD Кнопка включения/выключения аппарата /выбора режима работы

Кратко нажмите кнопку

/MOD, чтобы вк лю-

чить аппарат.

Последовательно нажимайте кнопку

/MOD, чтобы выбрать режим работы аппарата: RADIO, SD, USB, AUX.

Нажмите и удерживайте кнопку

/MOD, что-

бы выключить аппарат.

2. VOL/SEL Регулятор громкости / кнопка на-

стройки параметров звука

В любом режиме регулируйте громкость, вращая регулятор VOL/SEL. При повороте по часовой стрелке громкость увеличивается, а при повороте против часовой стрелки – уменьшается.

Кратко нажимайте на регулятор VOL/SEL, чтобы выбрать параметр звука для настройки, затем отрег улируйте выбранный параметр, поворачивая регулятор VOL/SEL.

Page 6

3. CLK Кнопка отображения/настройки часов

Нажмите и удерживайте кнопку CLK, чтобы на дисплее отобразились часы.

Если вам нужно изменить время часов, в режиме отображения часов нажмите и удерживайте кнопк у CLK, пока значение часов не начнет мигать. После этого, поворачивая регулятор VOL/ SEL, установите значение часов и нажмите кнопку CLK д ля подтверждения. Затем, поворачивая регулятор VOL/SEL, установите значение минут. Через 5 секунд приемник выйдет из режима настройки, установленное время будет сохранено в памяти прибора.

4. Кнопка перехода к следующей до рожке / быстрой перемотки вперед / поис ка радиостанций вверх по диапазону

В режиме радиоприемника кратко нажмите кнопк у , чтобы начать автоматический поиск радиостанций вверх по диапазону. Когда устройство обнаружит радиос танцию с сильным сигналом, поиск остановится.

В режиме радиоприемника нажмите и удерживайте кнопку , чтобы искать радиостанции вверх по диапазону вручную.

В режиме воспроизведения файлов SD/USB нажмите кнопку

В режиме воспроизведения файлов SD /USB нажмите и удерживайте кнопку , чтобы быс тро перемотать файл вперед.

5. Дисплей

В зависимос ти от режима на дисплее отображается текущая частота или информация о воспроизводимом файле, а также индикаторы активированных функций.

6. Прием сигналов пульта ДУ

7. Разъем USB

К разъему USB можно напрямую или при помощи соединительного кабеля подключать нако пительные устройства USB с сохраненными на них файлами МР3 и WMA. После подключения накопителя чтение и воспроизведение файлов начнетс я автоматически.

8. Аудиовход

К аудиовходу прибора с помощью аудиокабеля 3,5 мм можно подключить внешний источник сигнала. Для прослушивания музыки с внешнего источника переведите устройство в режим AUX.

, чтобы перейти на одну дорожку вперед.

9. Разъем для карты памяти

Этот разъем предназначен для установки карт памяти TF с сохраненными на них файлами МРЗ и WMA. После подключения накопителя чтение и воспроизведение файлов начнется автоматически.

10. +10/6 Кнопка перехода на 10 дорожек вперед /цифровая кнопка 6

В режиме радиоприемника кратко нажмите кнопк у +10/6, чтобы переключитьс я на радиостанцию, сохраненную под номером 6.

В режиме радиоприемника нажмите и удерживайте кнопку +10/6, чтобы сохранить текущую

радиостанцию под номером 6.

В режиме воспроизведения файлов SD/USB нажмите кнопку +10/6, чтобы перейти на 10 дорожек вперед.

11. -10/5 Кнопка перехода на 10 дорожек назад /цифровая кнопка 5

В режиме радиоприемника кратко нажмите кнопк у -10/5, чтобы переключитьс я на радио станцию, сохраненную под номером 5.

В режиме радиоприемника нажмите и удерживайте кнопку -10/5, чтобы сохранить текущую радиостанцию под номером 5.

В режиме воспроизведения файлов SD/USB нажмите кнопку -10/5, чтобы перейти на 10 доро жек назад.

12. RDM/4 Кнопка воспроизведения в случайном порядке / цифровая кнопка 4

В режиме радиоприемника кратко нажмите кнопк у RDM/4, чтобы переключиться на радиостанцию, сохраненную под номером 4.

В режиме радиоприемника нажмите и удерживайте кнопку RDM/4, чтобы сохранить текущую радиостанцию под номером 4.

В режиме воспроизведения файлов SD/USB нажмите кнопку RDM/4, чтобы все дорожки воспроизводились в случайном порядке. Чтобы верну ться в режим последовательного воспро изведения, нажмите кнопку RDM/4 еще раз.

13. RPT/3 Кнопка повторного воспроизведения / цифровая кнопка 3

В режиме радиоприемника кратко нажмите кнопк у RPT/3, чтобы переключитьс я на радиостанцию, сохраненную под номером 3.

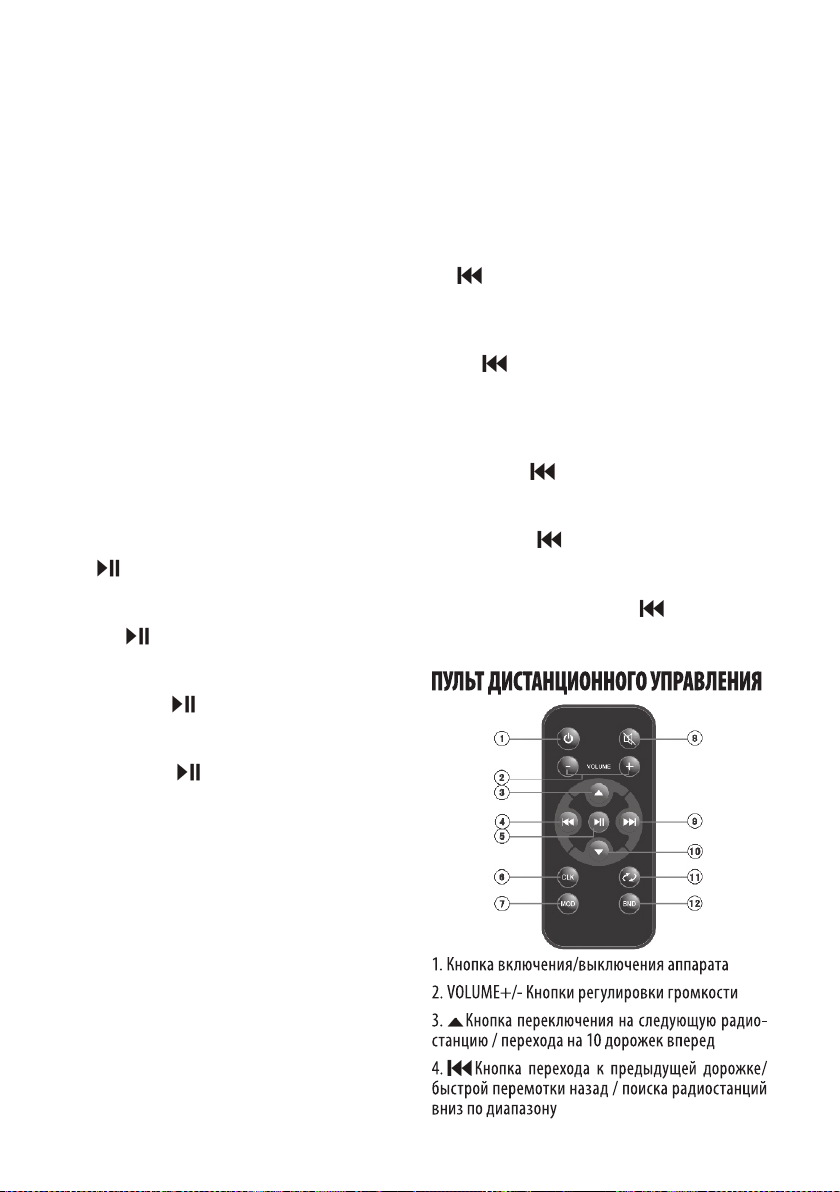

Page 7

В режиме радиоприемника нажмите и удерживайте кнопку RPT/3, чтобы сохранить текущую радиостанцию под номером 3.

В режиме воспроизведения файлов SD/USB нажмите кнопку RPT/3, чтобы текущая дорожка непрерывно воспроизводилась устройством. Чтобы отключить режим повтора, нажмите кнопк у RPT/3 еще раз.

14. INT/2 Кнопка сканированного воспроизведения / цифровая кнопка 2

В режиме радиоприемника кратко нажмите кнопк у INT/2, чтобы переключиться на радио станцию, сохраненную под номером 2.

В режиме радиоприемника нажмите и удерживайте кнопк у INT/2, чтобы сохранить текущую радиостанцию под номером 2.

В режиме воспроизведения файлов SD/USB нажмите кнопку INT/2, чтобы перейти в режим сканированного воспроизведение, тогда все файлы будут воспроизводиться в течение 10 секунд. Чтобы вернуться в режим обычного воспроизведения, нажмите кнопку INT/2 еще раз.

15. /1 Кнопка начала воспроизведения / паузы / цифровая кнопка 1

В режиме радиоприемника кратко нажмите кнопк у /1, чтобы переключиться на радиостанцию, сохраненную под номером 1.

В режиме радиоприемника нажмите и удерживайте кнопк у /1, чтобы сохранить текущую радиостанцию под номером 1.

В режиме воспроизведения файлов SD/USB нажмите кнопку /1, чтобы начать, приос тановить или возобновить воспроизведение.

16. MUTE Кнопка блокировки звука

Нажмите кнопку MUTE, чтобы отключить звук. Чтобы вернуться к предыдущему уровню звучания, нажмите кнопку MUTE еще раз.

17. Кнопка RES

При возникновении неполадок в работе приемника нажмите и удерживайте кнопку RES заостренным предметом, чтобы восстановить заводские настройки.

18. BND/AMS Кнопка переключения диапазонов частот / автоматического поиска и сохранения радиостанций

В режиме радиоприемника последовательно

нажимайте кнопку BND/AMS, чтобы переключать диапазоны частот: FM1, FM2, FM3.

В режиме радиоприемника нажмите и удерживайте кнопку BND/AMS, чтобы начать автоматический поиск и сохранение радиостанций в текущем диапазоне. Приемник сохранит в памяти первые найденные шесть радиостанций с сильным сигналом текущего диапазона. Повторите операцию и для других диапазонов.

19. Кнопка перехода к предыдущей дорожке / быстрой перемотки назад / поиска радиостанций вниз по диапазону

В режиме радиоприемника кратко нажмите кнопк у , чтобы начать автоматический поиск радиостанций вниз по диапазону. Когда устройство обнаружит радиос танцию с сильным сигналом, поиск остановится.

В режиме радиоприемника нажмите и удерживайте кнопку , чтобы искать радиостанции вниз по диапазону вручную.

В режиме воспроизведения файлов SD/USB нажмите кнопку , чтобы перейти на одну дорожку назад.

В режиме воспроизведения файлов TF/USB нажмите и удерживайте кнопку , чтобы быстро перемотать файл назад.

Page 8

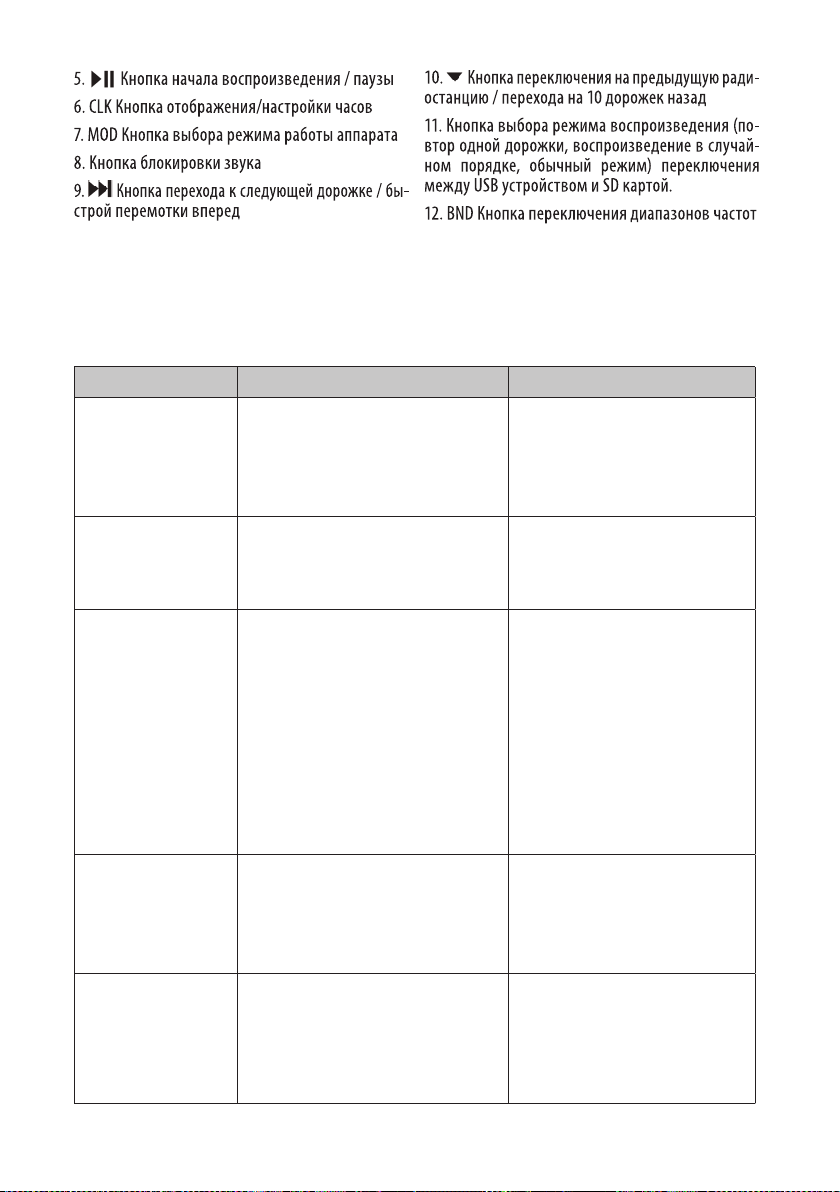

УСТРАНЕНИЕ ПРОСТЫХ НЕИСПРАВНОСТЕЙ

При возникновении неисправности попробуйте устранить ее с помощью рекомендаций, приведенных в таблице ниже. Если неполадки не устраняются, обратитесь в ближайший сервисный центр.

Неисправность Причина Решение

Аппарат не включается, не горит подсветка.

Неправильно выполнены присоединения. Перегорел предохранитель или разом-

кнута цепь питания.

Убедитесь, что присоединения выполнены в соответствии со схемой.

Замените предохранитель, правильно присоедините провод питания.

Отсутствует изображение.

Отсутствует звук. Воспроизведение приостановлено

Низкая громкость, шум. Слишком большое сопротивление нагруз-

Одноканальный звук. Один из проводов не присоединен к дина-

Желтый провод не присоединен к клемме «+» аккумулятора автомобиля.

Предохранитель на красном проводе перегорел.

кнопкой Отсутствует питание. Разомкнутый контур цепи питания дина-

миков. На карту памяти/накопитель не записаны

музыкальные файлы МР3. Контакты карты памяти загрязнились.

ки. Антенна не присоединена или присоеди-

нена неправильно.

мику. Схема усилителя мощности повреждена.

Присоедините желтый провод к клемме «+» автомобиля.

Замените предохранитель.

Нажмите кнопку DU, чтобы продолжить воспроизведение.

Правильно присоедините провод питания.

Убедитесь, что динамики присоединены правильно.

Убедитесь, что на карту памяти/накопитель записаны файлы в формате МР3.

Протрите контакты карты памяти спиртом.

Используйте динамики с меньшим сопротивлением (но не менее 4Ом).

Правильно присоедините антенну.

Присоедините провода к динамикам в соответствии со схемой.

Замените плату усилителя мощности.

Page 9

БЕЗОПАСНАЯ УТИЛИЗАЦИЯ

Ваше устройство спроектировано и изготовлено из высококачественных материалов и компонентов, которые можно утилизировать и использовать повторно.

Если товар имеет символ с зачеркнутым мусорным ящиком на колесах, это означает, что товар соответствует Европейской директиве 2002/96/ЕС.

Ознакомьтесь с местной системой раздельного сбора электрических и электронных товаров. Соблюдайте местные правила.

Утилизируйте с тарые устройства о тдельно от бытовых отходов. Правильная у тилизация вашего товара позволит предотвратить возможные отрицательные последствия для окружающей среды и человеческого здоровья.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие характеристики

Напряжение питания: постоянный ток 12 B (на корпусе «–»)

Выходная мощность: 40 Вт х 4

Сопротивление громкоговорителей: 4-8 Ом

Габаритные размеры (ШхВхГ): 178 мм х 50 мм х 100 мм

Диапазон рабочих температ ур: от 0°С до +40°С

Проигрыватель

АЧХ: 100 Гц – 10 кГц (±5 дБ)

Отношение сигнал/шум: не менее 45 дБ

Разделение каналов: не менее 30 дБ

Гармонические искажения (при 1 кГц): не более 5%

Разбаланс стереоканалов: не более 3 дБ

Радиоприемник FM

Диапазон частот: 87,5 – 108 МГц

Чувствительность, ограниченная шумами: не более 37 дБ (фВт)

Отношение сигнал/шум: не менее 40 дБ

В соответствии с проводимой политикой постоянного усовершенствования технических харак теристик и дизайна возможно внесение изменений без предварительного уведом ления.

Page 10

ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ

Соответствует техническим регламентам:

Технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011)

Компания производитель оставляет за собой право, без предварительного уведомления, вносить изменения в список авторизованных сервисных центров, включая изменения адресов и телефонов существующих.

Адрес ближайшего СЦ вы можете также узнать по телефону горячей линии 8-800-100-3331 или на сайте www. supra.ru, а также отправив запрос на [email protected]

Изготовитель:

СУПРА ТЕХНОЛОДЖИ ЛИМИТЕД

КНР, Гонконг, Квинз Роуд Централ, 222, Кай Вонг Коммершиал Билдинг, ЛГ2/Ф., комната 2

Сделано в Китае.

Сведения о сертификации:

Сертификат соответствия: № ТС RU С-CN.АЛ33.В.02814 Срок действия: с 25.02.2016 по 24.02.2018 включительно. Орган по сертификации продукции: «Эталон-Экспертиза» Адрес: 115230 г. Москва, Каширское шоссе, д. 1, кор. 2, этаж 2, помещение №16.

Дата производства указана на изделии.

Срок службы изделия - 3 года

Гарантийный срок - 1 год

Центральный авторизованный сервисный центр:

ООО «ПРОФСЕРВИС», 142791, г. Москва, поселение Сосенское, ул. Адмирала Корнилова, владение 34, стр. 5, ком. 12

Список сервисных центров прилагается (см. вкладыш)

Manufacturer:

SUPRA TECNOLOGIE LIMITED

RM 2 LG2/F KAI WONG COMM BLDG 222 QUEEN`S RD CENTRAL. HONG KONG

Made in CHN.

Импортер/организация, уполномоченная на принятие претензий от покупателей на территории России: ООО «ПРОФСЕРВИС», 142791, г. Москва, поселение Сосенское, ул. Адмирала Корнилова, владение 34, стр. 5, ком. 12

Единая справочная служба: 8-800-100-3331

Благодарим Вас за выбор техники SUPRA.

Компания-производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию товара без предварительного уведомления.

Page 11

Гарантийный талон

Условия гарантии

1. Срок гарантии составляет 12 месяцев.

2. Все поля в гарантийном талоне (дата продажи, печать и подпись продавц а, информация о продавце, подпись пок упателя)должны быть заполнены. Ремонт производится в стационарной мастерской Авторизованного сервисного центра при предъявлении полност ью и правильно заполненного гарантийного талона.

3. Не подлежат гарантийному обслуживанию изделия с дефектами, возникшими вследствие:

• неправильной транспортировки, установки или подключения издели

• механических, тепловых и иных повреж дений, возникших по причине неправильной

эксплуатации с нару шением правил, изложенных в руководстве по эксплуатации, небрежного обращения или несчастного случая;

• действи я третьих лиц или непреодолимой силы (стихия, пожар, молния и т.д.);

• попадания внутрь пос торонних предметов, жидкостей, насекомых;

• сильного загрязнения и запыления;

• повреж дений животными;

• ремонта или внесения не санкционированных изготовителем конструк тивных или

схемотехнических изменений, как самостоятельно, так и неуполномоченными лицами;

• отклонений параметров элек трических сетей

от Государственных Технических Стандартов (ГОС Тов);

• воздействия вредоносных программ;

• некорректного обновления программного обеспечения как самим пользовате лем, так и

неуполномоченными лицами;

• использования и зделия не по назначению, в промышленных или коммерческих целях.

4. Гарантия не включает в себя подключение, настройку, установк у, монтаж и демонтаж оборудо

вания, техническое и профилак тическое обслуживание, замену расходных

элементов (карт памяти, элементов питания, фильтров и пр.).

5. Изготовитель не несё т ответственности за пропаж у и искажение данных на съ емных носителей информации, используемых в изделии.

6. Замену изделия и ли возврат денег региональные Авторизованные сервисные центры не производят.

Изготовитель гарантирует бесплатное устранение технических неисправностей товара в течение гарантийного срока эксплуатации в случае соблюдения Покупателем вышеперечисленных правил и условий гарантийного обслуживания.

Напоминаем, что для обеспечения длительной качественной работы изделия необходимо своевременное техническое и профилактическое обслуживание согласно Руководству по эксплуатации.

я;

Изделие: _________________________________________

Модель: _________________________________________

Версия: _________________________________________

Дата: ___________________________________________

Автомобильный радиоприемник

SUPRA SFD-40U, SFD-45U

S\N:

Изделие проверено, укомплектовано согласно инструкции, механических повреждений не имеет. Претензий нет. С условиями гарантийного обслуживания согласен.

Подпись покуп ателя:_________________

Информация о фир ме-продавце: _______________________

Подпись прод авца:________________

Page 12
