SB COLLECTION
SB COLLECTION
RADIATEUR SOUFFLANT MOBILE OU MURAL
POUR SALLE DE BAINS
www.supra.fr
31860-SB COLLECTION(a).indd 131860-SB COLLECTION(a).indd 1 12/05/2011 14:42:1812/05/2011 14:42:18
31860-05-11
Page 2
SB COLLECTION
SB COLLECTION
Les produits électriques ne doivent pas être mis au rebut avec
les déchets ménagers. Merci de les recycler dans les points de
collecte prévus à cet effet. Adressez-vous aux autorités locales
ou à votre revendeur pour obtenir des conseils sur le recyclage.
SOMMAIRE
Introduction ............................................................................p. 3
Consignes de sécurité ..............................................................p. 4/5
Distances minimales de sécurité ................................................p. 5
Défi nition des volumes de sécurité dans la salle de bains :
Pour une douche .......................................................p. 6
Pour une baignoire ....................................................p. 6
Caractéristiques techniques ......................................................p. 7
Description de l’appareil ...........................................................p. 7
Description du tableau de bord ..................................................p. 8
Installation :
Installation mobile ....................................................p. 8
Installation fi xe .........................................................p. 9
Mise en marche de l’appareil .....................................................p. 10
Fonctionnement ......................................................................p. 10
Arrêt de l’appareil ....................................................................p. 10
Enjoliveurs de couleur ..............................................................p. 11
Sécurité anti-surchauffe ...........................................................p. 11
Entretien ................................................................................p. 11
Les produits électriques ne doivent pas être mis au rebut avec
les déchets ménagers. Merci de les recycler dans les points de
collecte prévus à cet effet. Adressez-vous aux autorités locales
ou à votre revendeur pour obtenir des conseils sur le recyclage.
31860-05-11
31860-SB COLLECTION(a).indd 231860-SB COLLECTION(a).indd 2 12/05/2011 14:42:2412/05/2011 14:42:24
2
Page 3
SB COLLECTION
Tout dommage résultant du non-respect des consignes de la présente
notice entraîne la non-application de la garantie SUPRA.
Pour toute demande de renseignement ou de Service Après-Vente,
notez la référence et le n° de série indiqués sur la plaque signalétique
de l’appareil.
Conservez ce document et veillez à le remettre à tout nouvel utilisateur.
Avant le branchement de l’appareil, veuillez lire attentivement les recommandations suivantes.
INTRODUCTION
Nous vous remercions de la confi ance que vous nous témoignez en choisissant
un appareil SUPRA. Nous espérons qu’il vous donnera entière satisfaction.
Si, malgré tous nos contrôles, un problème apparaissait, veuillez vous adresser
à votre point de vente.
Tout dommage résultant du non-respect des consignes de la présente
notice entraîne la non-application de la garantie SUPRA.
Pour toute demande de renseignement ou de Service Après-Vente,
notez la référence et le n° de série indiqués sur la plaque signalétique
de l’appareil.
Conservez ce document et veillez à le remettre à tout nouvel utilisateur.
Avant le branchement de l’appareil, veuillez lire attentivement les recommandations suivantes.
3
31860-SB COLLECTION(a).indd 331860-SB COLLECTION(a).indd 3 12/05/2011 14:42:2512/05/2011 14:42:25
31860-05-11
Page 4
• L’appareil doit être installé en respectant les règles nationales d’installation
électrique définies par la norme NF C15-100.
• Ne pas utiliser l’appareil à l’extérieur.
• Cet appareil est destiné à un usage domestique uniquement et non à un
usage industriel.
• Ne pas utiliser l’appareil à proximité d’objets, de gaz ou de matériaux
inflammables ou dans un local présentant des risques d’incendie.
• Placer l’appareil de façon à ce que le flux d’air (en entrée ou en sortie)
ne trouve aucun obstacle. Dépoussiérer régulièrement les grilles
d’aération.
• Ne pas placer l’appareil juste en dessous d’une prise de courant.
• Ne pas placer l’appareil à moins de 1 m d’une autre source de chaleur
(radiateur, poêle, etc).
• Ne laisser aucun objet, tissu ou meuble à moins de 50 cm de l’appareil.
• Ne pas obstruer les grilles d’entrée et de sortie d’air (danger de
surchauffe).
• Ne jamais introduire d’objet dans les grilles d’aération.
• Poser l’appareil sur un support horizontal stable (pas sur une moquette
épaisse).
• Ne pas toucher l’appareil avec les mains humides.
• Ne jamais laisser d’eau s’introduire dans l’appareil. Veiller à ce que le
convecteur ne soit jamais en contact avec de l’eau.
• Conserver l’appareil à l’abri de l’humidité afin d’éviter tout danger.
• Ne pas utiliser l’appareil pour sécher le linge.
• Ne pas utiliser de produits en spray (insecticide, huile, peinture...)
aux alentours de l’appareil, pour éviter tout risque d’incendie ou de
détérioration de la carrosserie de l’appareil.
• Ne pas utiliser cet appareil avec un programmateur, une minuterie ou tout
autre dispositif qui mettrait le convecteur sous tension automatiquement.
• Ne jamais démonter l’appareil. Un appareil mal réparé peut présenter
des risques pour l’utilisateur. Pout tout problème, consulter le point de
vente.
• Ne pas utiliser l’appareil s’il présente des détériorations visibles ou s’il a
été abîmé à la suite d’une chute.
• Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son Service Après-Vente ou une autre personne de qualification
similaire afin d’éviter tout danger.
• Cet appareil n’est pas prévu pour être utilisé par des personnes (y
compris les enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes dénuées d’expérience ou
de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire
d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil.
SB COLLECTION
SB COLLECTION
SB COLLECTION
CONSIGNES DE SÉCURITÉ
• L’appareil doit être installé en respectant les règles nationales d’installation
• Ne pas utiliser l’appareil à l’extérieur.
• Cet appareil est destiné à un usage domestique uniquement et non à un
• Ne pas utiliser l’appareil à proximité d’objets, de gaz ou de matériaux
inflammables ou dans un local présentant des risques d’incendie.
• Placer l’appareil de façon à ce que le flux d’air (en entrée ou en sortie)
• Ne pas placer l’appareil juste en dessous d’une prise de courant.
• Ne pas placer l’appareil à moins de 1 m d’une autre source de chaleur
(radiateur, poêle, etc).
• Ne laisser aucun objet, tissu ou meuble à moins de 50 cm de l’appareil.
• Ne pas obstruer les grilles d’entrée et de sortie d’air (danger de
• Ne jamais introduire d’objet dans les grilles d’aération.
• Poser l’appareil sur un support horizontal stable (pas sur une moquette
épaisse).
• Ne pas toucher l’appareil avec les mains humides.
• Ne jamais laisser d’eau s’introduire dans l’appareil. Veiller à ce que le
• Conserver l’appareil à l’abri de l’humidité afin d’éviter tout danger.
• Ne pas utiliser l’appareil pour sécher le linge.
• Ne pas utiliser de produits en spray (insecticide, huile, peinture...)
• Ne pas utiliser cet appareil avec un programmateur , une minuterie ou tout
• Ne jamais démonter l’appareil. Un appareil mal réparé peut présenter
• Ne pas utiliser l’appareil s’il présente des détériorations visibles ou s’il a
• Si le câble d’alimentation est endommagé, il doit être remplacé par le
• Cet appareil n’est pas prévu pour être utilisé par des personnes (y
électrique définies par la norme NF C15-100.
usage industriel.
ne trouve aucun obstacle. Dépoussiérer régulièrement les grilles
d’aération.
surchauffe).
convecteur ne soit jamais en contact avec de l’eau.
aux alentours de l’appareil, pour éviter tout risque d’incendie ou de
détérioration de la carrosserie de l’appareil.
autre dispositif qui mettrait le convecteur sous tension automatiquement.
des risques pour l’utilisateur. Pout tout problème, consulter le point de
vente.
été abîmé à la suite d’une chute.
fabricant, son Service Après-V ente ou une autre personne de qualification
similaire afin d’éviter tout danger.
compris les enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes dénuées d’expérience ou
de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire
d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil.
31860-05-11
31860-SB COLLECTION(a).indd 431860-SB COLLECTION(a).indd 4 12/05/2011 14:42:2512/05/2011 14:42:25
4
Page 5
SB COLLECTION
SB COLLECTION
• Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas
avec l’appareil.
• Dérouler complètement le cordon d’alimentation avant chaque utilisation.
• Toujours débrancher l’appareil s’il n’est pas utilisé.
• Ne pas tirer le câble d’alimentation ou l’appareil pour débrancher la
prise de courant du socle mural.
• Toujours utiliser l’appareil verticalement.
MISE EN GARDE :
Ne pas couvrir l’appareil afin d’éviter toute surchauffe.
SB COLLECTION
• Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas
• Dérouler complètement le cordon d’alimentation avant chaque utilisation.
• Toujours débrancher l’appareil s’il n’est pas utilisé.
• Ne pas tirer le câble d’alimentation ou l’appareil pour débrancher la
• Toujours utiliser l’appareil verticalement.
• Lorsque l’appareil est en fonctionnementn ne jamais toucher la grille de
MISE EN GARDE :
Ne pas couvrir l’appareil afin d’éviter toute surchauffe.
avec l’appareil.
prise de courant du socle mural.
sortie d’air, car il y a des risques de brûlures.

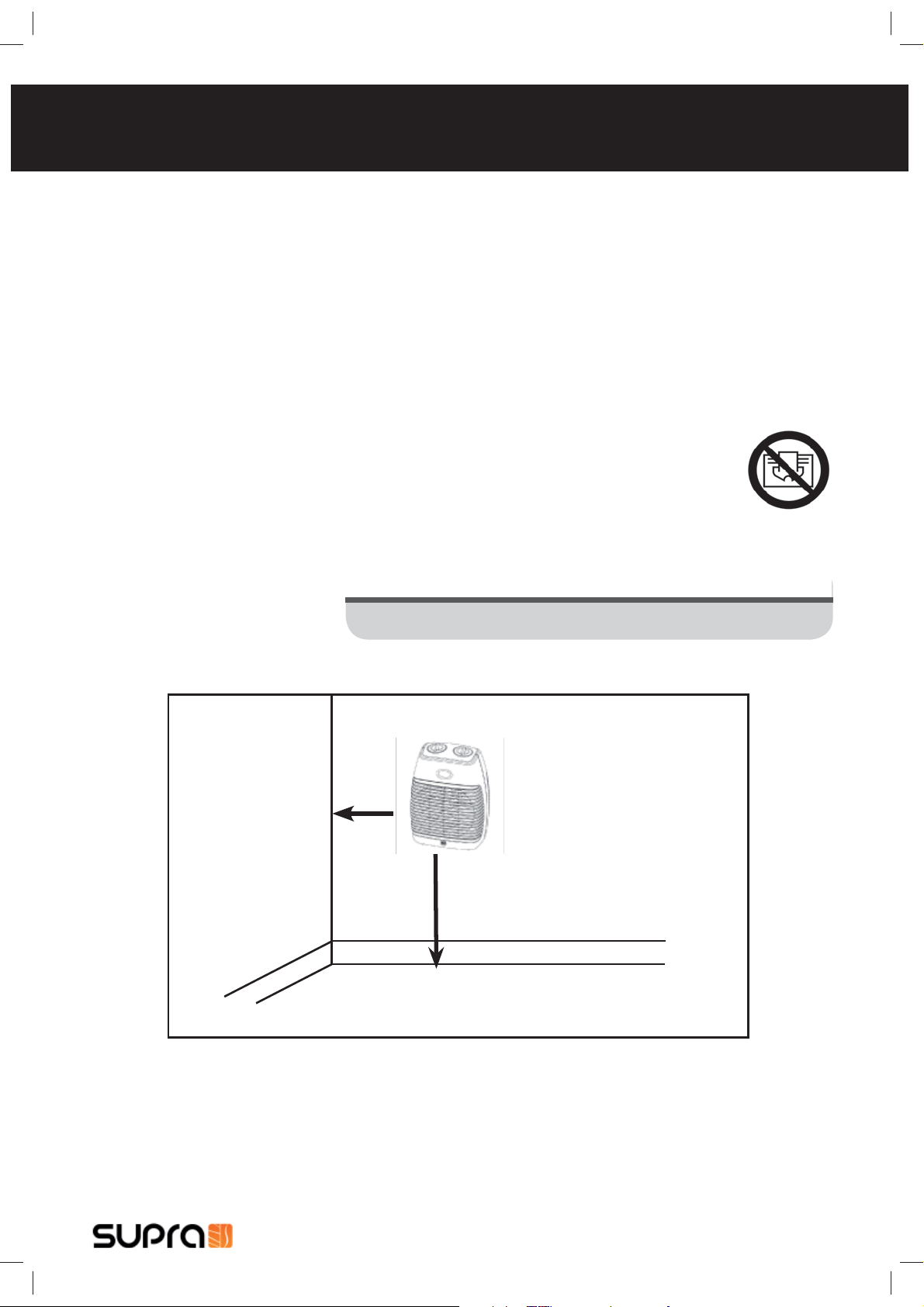

DISTANCES MINIMALES DE SÉCURITÉ
10 cm
Fig. 1 : En position fi xe
20 cm du sol
5
31860-SB COLLECTION(a).indd 531860-SB COLLECTION(a).indd 5 12/05/2011 14:42:2612/05/2011 14:42:26
31860-05-11
Page 6
SB COLLECTION
SB COLLECTION

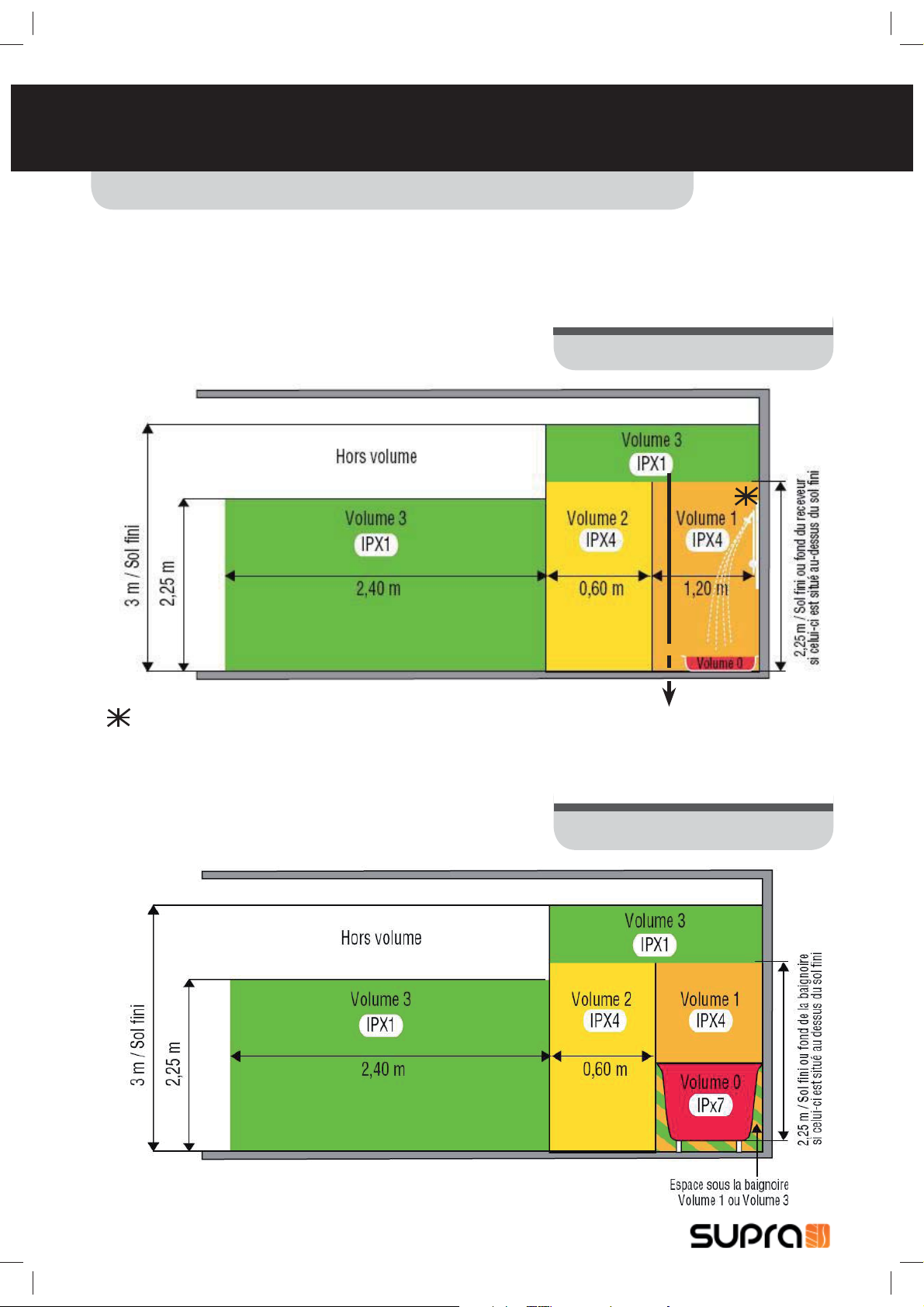

DÉFINITION DES VOLUMES DE LA SALLE DE BAINS
Les schémas des volumes de salle de bains ci-dessous ne sont fournis qu’à
titre indicatif. Veuillez vous référer à la norme d’installation française NF C15100 pour réaliser l’installation. Pour toute aide, demander conseil auprès d’un
électricien.
POUR UNE DOUCHE
Dans le cas où la douche comporte une paroi jointive au sol et au mur, la
distance d’1,20 m ne doit plus être prise en compte. C’est alors la façade
de la paroi qui délimite le volume 1.
POUR UNE BAIGNOIRE
31860-05-11
31860-SB COLLECTION(a).indd 631860-SB COLLECTION(a).indd 6 12/05/2011 14:42:2612/05/2011 14:42:26
6
Page 7
SB COLLECTION
SB COLLECTION
SB COLLECTION
CARACTÉRISTIQUES TECHNIQUES
Modèle : SB COLLECTION (b)
Type : Radiateur souffl ant mobile ou mural pour salle de bains
Tension : 230 V ~ 50 Hz
Puissance : 2 500 W
Protection : Classe II; ; IPX1
Poids : 1,7 kg
Dimensions (LxPxH) : 23 cm x 16,5 cm x 33 cm
Thermostat : Mécanique
Fonctionnement : 3 allures : ventilation été, 1 250 W et 2 500 W
Position hors-gel
Sécurité : Anti-surchauffe
Kit mural inclus: 1 support et 2 vis
Accessoires inclus : 3 jeux de 1 plaquette et 2 barrettes (chromé, rouge, violet)
Code article : 154045

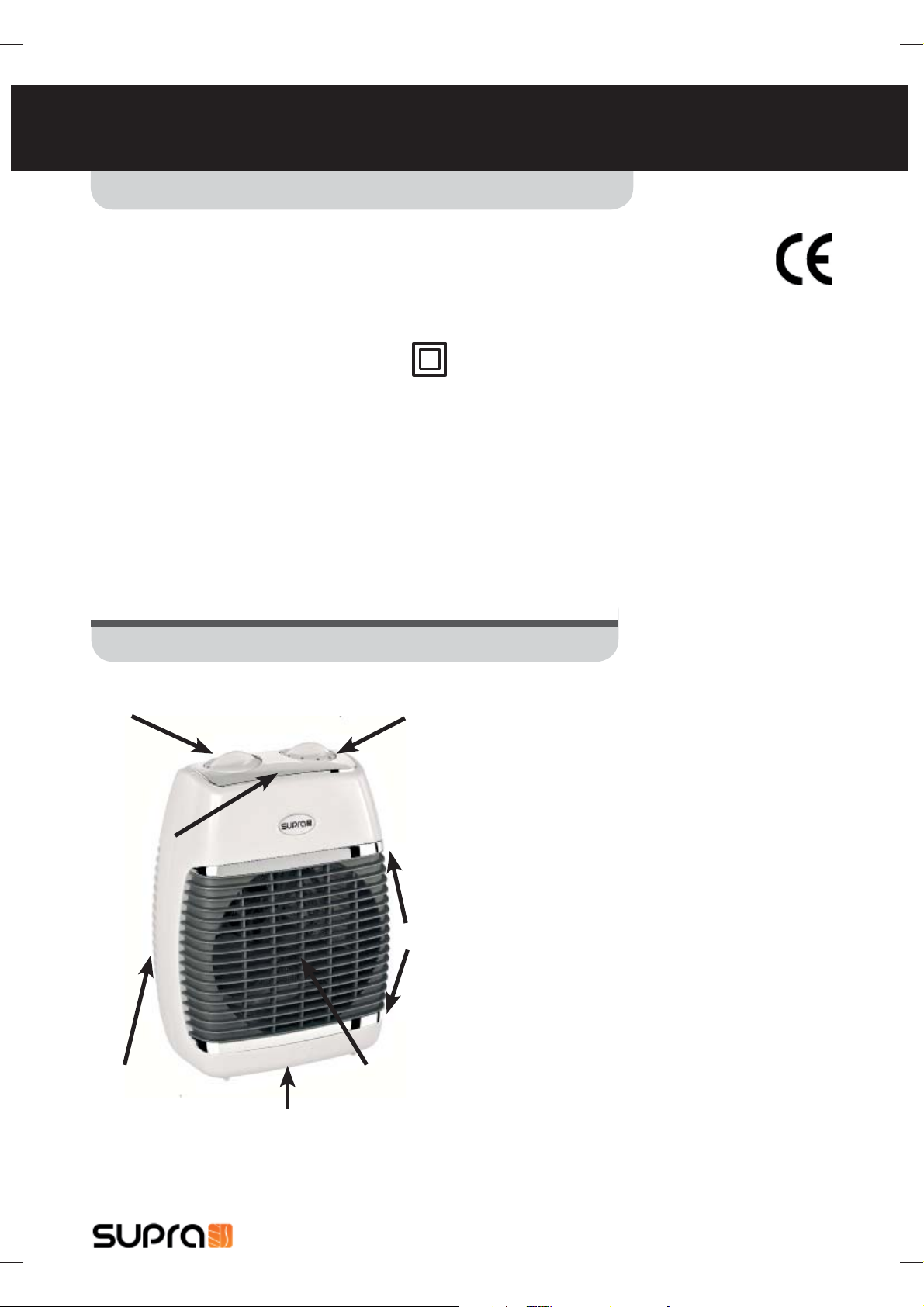

DESCRIPTION DE L’APPAREIL
A
C
D
B
F
E
A. Sélecteur de puissances
et bouton de mise en marche/arrêt
B. Bouton de thermostat
C. Plaquette de couleur interchangeable
avec repères
D Entrée d’air à l’arrière
E Sortie d’air chaud en face avant
F Jeu de 2 barrettes de couleur inter-
changeables
G Range-cordon (sous l’appareil)
G
Fig. 1 : Face avant de l’appareil
7
31860-SB COLLECTION(a).indd 731860-SB COLLECTION(a).indd 7 12/05/2011 14:42:2712/05/2011 14:42:27
31860-05-11
Page 8
SB COLLECTION
HUMAIR 16C
SB COLLECTION
HUMAIR 16C
SB COLLECTION

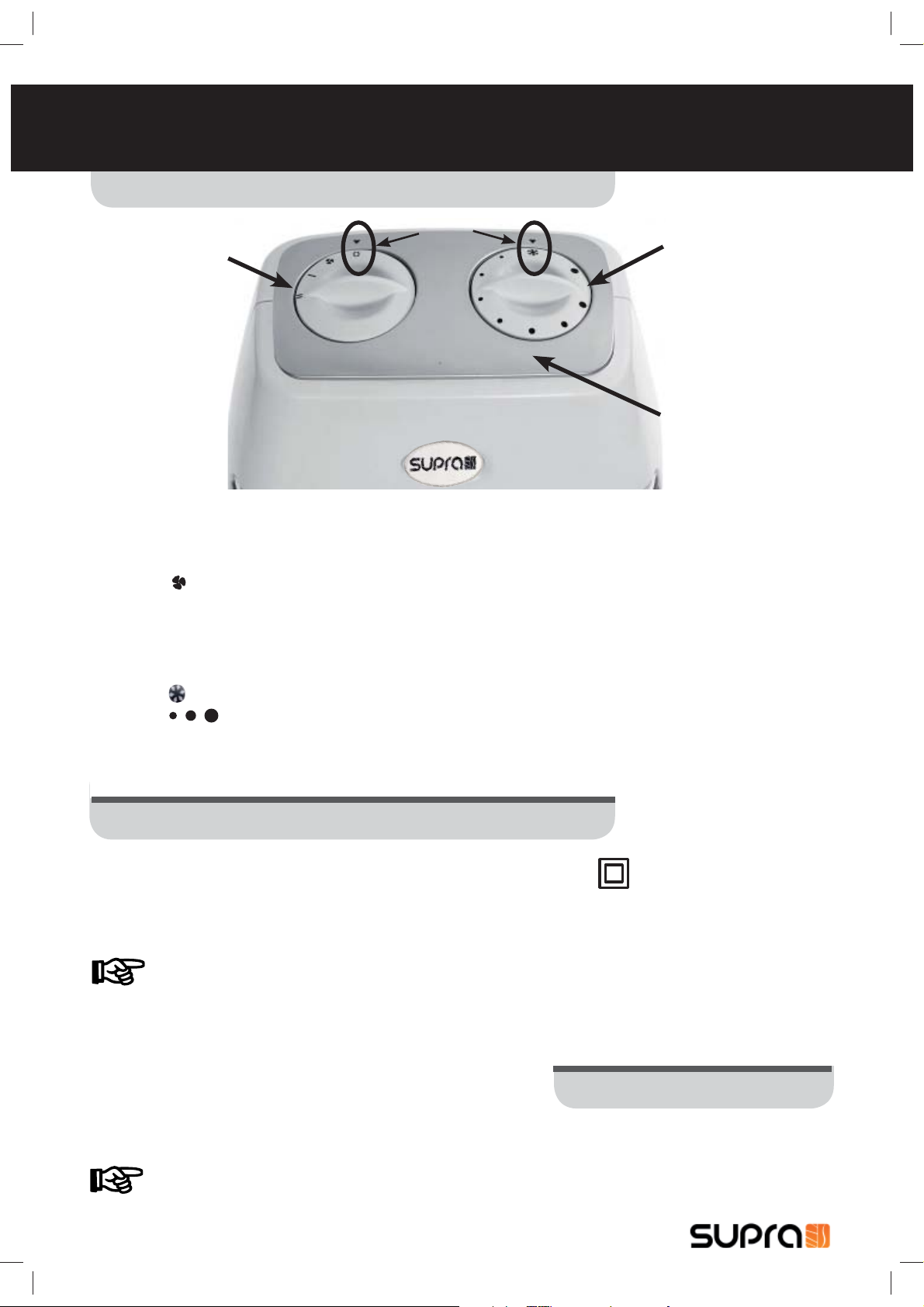

DESCRIPTION DU TABLEAU DE BORD
C1
A
Fig. 2 : Description des boutons de commande
A Sélecteur et bouton de mise en marche
Position 0 Mise à l’arrêt de l’appareil
Position Mise en marche du ventilateur pour souffl er de l’air froid
Position I Chauffage à 1 250 W
Position II Chauffage à 2 500 W
B
C
B. Bouton de thermostat
Position Position Hors-gel
Position Réglage du thermostat
C. Enjoliveur de couleur avec repères C1
INSTALLATION
Cet appareil comporte une double isolation électrique et est protégé contre
les chutes verticales de gouttes d’eau (IPX1). Il peut être utilisé conformément
à la norme NF C15-100 dans le volume 3 de la salle de bains (p. 6). (Consulter
une personne qualifi ée).
Afi n d’éviter tout danger dû au réarmement intempestif du coupe-circuit
thermique, cet appareil ne doit pas être alimenté par l’intermédiaire d’un
interrupteur externe, comme une minuterie ou être connecté à un circuit
qui est régulièrement mis en tension et hors tension par le fournisseur
d’électricité.
INSTALLATION MOBILE
Votre appareil de chauffage mobile peut être déplacé à condition de respecter les
distances minimales de sécurité.
Ne pas utiliser l’appareil de chauffage à proximité d’une baignoire,
d’une douche ou d’une piscine (cf. volume 3 de la salle de bains p. 6).
31860-05-11
31860-SB COLLECTION(a).indd 831860-SB COLLECTION(a).indd 8 12/05/2011 14:42:2912/05/2011 14:42:29
8
Page 9
SB COLLECTION
SB COLLECTION

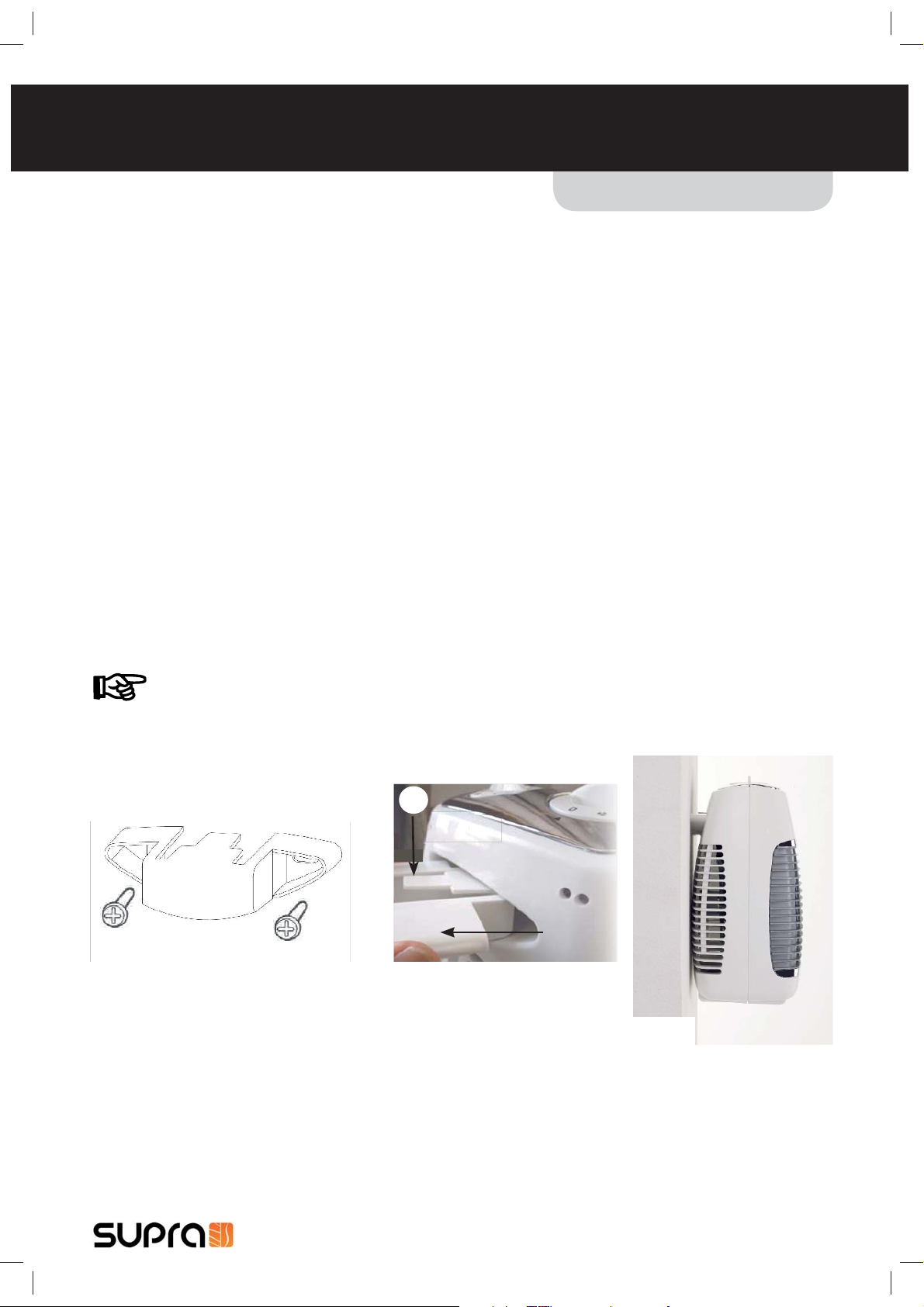

INSTALLATION FIXE
L’appareil de chauffage doit être installé de façon telle que les interrupteurs et
autres dispositifs de commande ne puissent pas être touchés par une personne
depuis la baignoire ou la douche.
L’alimentation du SB Collection doit être protégée par un disjoncteur différentiel
de 30 mA couplé à un fusible de 16 A.
Avant la première utilisation, vérifi er que la tension utilisée corresponde bien à
celle indiquée sur l’appareil. Le boîtier de raccordement doit se situer dans le
volume 3 conformément aux règles d’installation de la norme NF C15-100 (voir
p. 6).
1) Respecter les distances minimales (voir p. 5 et p. 6).
2) Couper la fi che de prise de courant et connecter le câble d’alimentation à
un boîtier de raccordement.
Le raccordement des deux fi ls doit être réalisé par l’intermédiaire d’une boîte
de raccordement électrique conforme aux normes en vigueur. En cas de doute,
demandez conseil à un électricien expérimenté avant de réaliser vous-même
l’installation.
Conformément aux normes françaises, vous ne devez pas adapter une fi che à ce
cordon pour le branchement dans une prise.
Un moyen de déconnection du réseau d’alimentation disposant d’une
distance d’ouverture des contacts de tous les pôles doit être prévu dans
la canalisation fi xe conformément aux règles d’installation.
1
D
Fig. 3
3) Utiliser les vis et les chevilles fournies pour fi xer le support mural en
plastique (fi g. 3).
4) Installer votre appareil sur le support mural (fi g. 4).
Sa position est verrouillée (fi g. 5) lorsqu’on entend un léger claquement.
5) Brancher l’appareil.
Pour décrocher l’appareil de son support mural, appuyer au centre du
support comme illustré (1 fi g. 4).
Fig. 4
Fig. 5
9
31860-SB COLLECTION(a).indd 931860-SB COLLECTION(a).indd 9 12/05/2011 14:42:2912/05/2011 14:42:29
31860-05-11
Page 10
sur une prise 230 V ~ 50 Hz,
protégée par un fusible de 16 A.
P
SB COLLECTION
SB COLLECTION

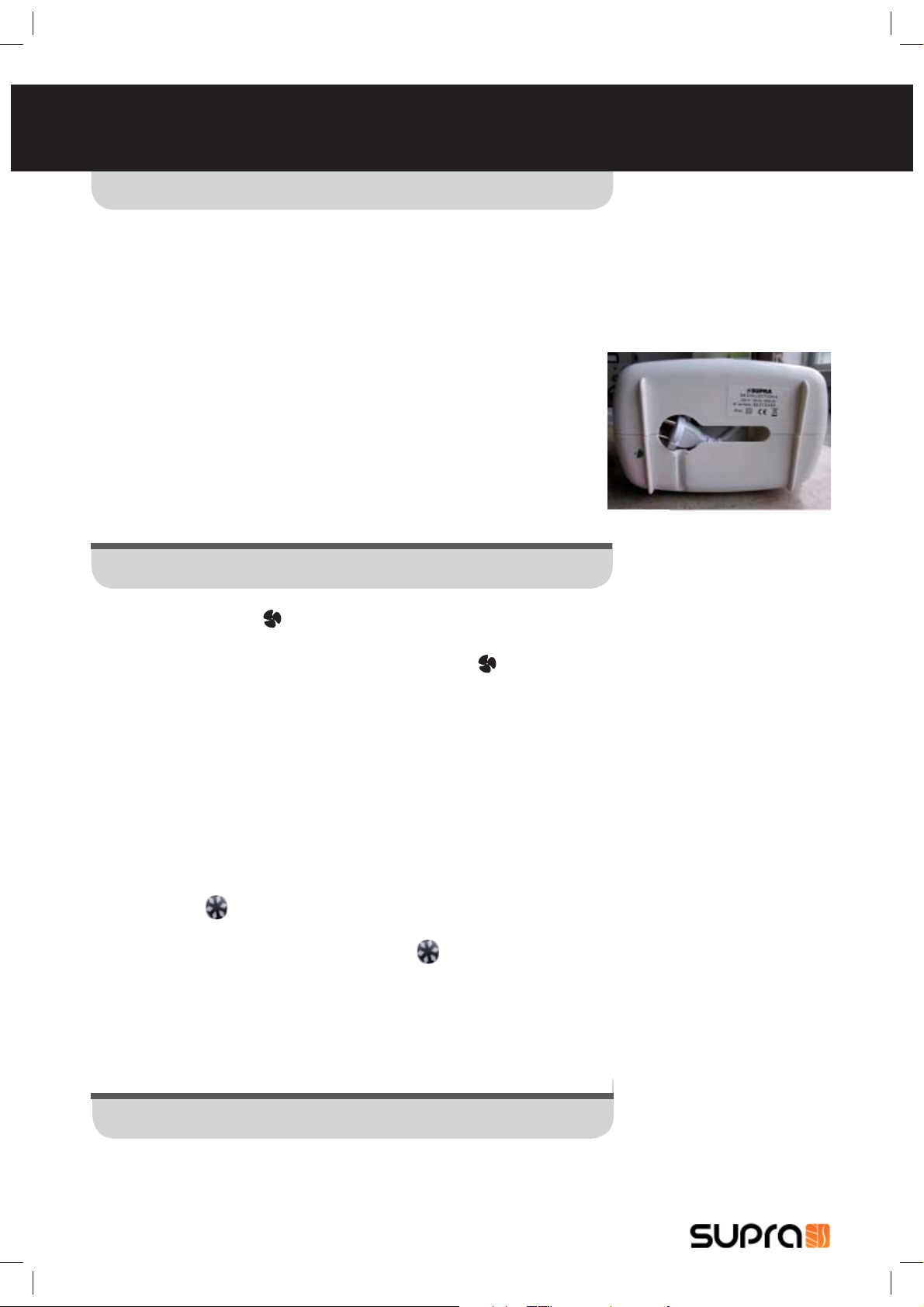

MISE EN MARCHE DE L’APPAREIL
Avant de faire fonctionner votre appareil, assurez-vous que toutes les précautions évoquées dans les chapitres ‘Consignes de sécurité’, ‘Défi nition des vo-
lumes d’une salle de bains’ et ‘Sécurité anti-surchauffe’ soient respectées.
Le radiateur souffl ant est équipé d’un thermostat B (fi g. 2) permettant de
sélectionner la température ambiante désirée.
Pour utiliser l’appareil :
• sortir entièrement le cordon d’alimentation qui
se trouve dans le compartiment range-cordon
sous l’appareil (fi g. 6).
• brancher l’appareil
protégée par un fusible de 16 A.
sur une prise 230 V ~ 50 Hz,
Fig. 6
FONCTIONNEMENT
a) Ventilation été
Mettre le bouton A (fi g. 2) sur la position . L ’appareil ne se met pas encore en
marche. Régler le thermostat B (fi g. 2) en position maximale.
b) Chauffage
Régler le bouton A (fi g. 2) sur la position I (1 250 W) ou la position II (2 500 W).
Sélectionner la température souhaitée à l’aide du bouton de thermostat.
Lorsque la température souhaitée dans la pièce est atteinte, tourner lentement
le bouton du thermostat dans le sens inverse des aiguilles d’une montre jusqu’au
“clic”. La température souhaitée est alors programmée.
c) Hors-gel
Régler le thermostat B (fi g. 2) sur et sélectionner la position I (1 250 W) ou
la position II (2 500 W).
Dès que la température ambiante atteint 5°C environ, l’appareil se met à chauffer. Il maintient la température au-dessus de 5°C environ et protège ainsi les
installations sanitaires du gel.
ARRÊT DE L’APPAREIL
Pour éteindre l’appareil, ramener le bouton A sur 0.
31860-05-11
31860-SB COLLECTION(a).indd 1031860-SB COLLECTION(a).indd 10 12/05/2011 14:42:3012/05/2011 14:42:30
10
Page 11
SB COLLECTION
ENJOLIVEURS DE COULEUR
SB Collection est livré avec un kit d’enjoliveurs (plaquettes et barrettes) de 3
couleurs différentes.
Fixés sur l’appareil, ces accessoires permettent de l’harmoniser avec votre intérieur (la barrette la plus petite en haut). Choisir les accessoires selon votre envie
et les placer comme indiqué en Fig. 10.
Les repères C1 (en face de 0 et en face de ) indiquent le sens dans lequel
poser la plaquette sur le dessus de l’appareil (cf. C1 fi g 8).
SÉCURITÉ ANTI-SURCHAUFFE
En cas d’accumulation de chaleur, un dispositif de protection contre la surchauffe
arrête automatiquement le fonctionnement de l’appareil.
En cas de déclenchement de ce dispositif :
• Eteindre l’appareil.
• Mettre l’appareil hors tension en coupant l’alimentation électrique.
• Supprimer la cause de surchauffe (grille d’entrée et de sortie d’air couvertes, circulation d’air obstruée, poussières…).
• Aspirer les grilles si nécessaire.
• Laisser refroidir l’appareil.
• Remettre l’appareil sous tension.
ENTRETIEN
Le radiateur souffl ant SB Collection ne nécessite qu’un nettoyage extérieur
régulier.
Les détériorations résultant d’un mauvais entretien de l’appareil ne seront pas
prises en charge par la garantie.
• Avant tout nettoyage ou entretien, régler le sélecteur de puissances sur
la position 0.
• Déconnecter l’appareil du réseau électrique.
• Attendre que l’appareil soit froid.
• Ne jamais immerger l’appareil dans l’eau.
• Eviter impérativement que de l’eau n’entre dans l’appareil.
• Utiliser un chiffon légèrement humide.
• Veiller à ne pas mouiller les grilles d’entrée et de sortie d’air.
• Ne pas employer de détergents, d’abrasifs, de produits chimiques (alcool, essence...).
• Aspirer régulièrement les entrées et sorties d’air. L’accumulation de
poussières nuit au bon fonctionnement de l’appareil.
11
31860-SB COLLECTION(a).indd 1131860-SB COLLECTION(a).indd 11 12/05/2011 14:42:3112/05/2011 14:42:31
31860-05-11
Page 12
SB COLLECTION
SB COLLECTION
31860-05-11
31860-SB COLLECTION(a).indd 1231860-SB COLLECTION(a).indd 12 12/05/2011 14:42:3112/05/2011 14:42:31
12
Loading...
