D Betriebs und Montageanleitung für den Garagentorantrieb TA70 ......................................1
EN Operating and Installation Instructions for TA70 Garage Door Operator .........................35
Artikel-Nr. / Item no: SR40070
STOP
i
Sehr geehrte Kunden...
D
...mit dem Kauf dieses Garagentorantriebs haben
Sie sich für ein Qualitätsprodukt aus unserem Hause
entschieden. Wir danken Ihnen für Ihr Vertrauen.
i
Diese Anleitung...
...beschreibt Ihnen die Montage,
den elektrischen Anschluss und die
Bedienung des TA70.
Bitte lesen Sie diese Anleitung vollständig durch und
beachten Sie alle Sicherheitshinweise, bevor Sie mit
den Arbeiten beginnen.
Bitte bewahren Sie diese Anleitung auf und übergeben
Sie die Anleitung bei einem Besitzerwechsel auch dem
Nachbesitzer.
Bei Schäden, die durch Nichtbeachtung dieser Anleitung
und der Sicherheitshinweise entstehen, erlischt die
Garantie. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
Der Garagentorantrieb TA70 ist unter Aspekten des
größten Komforts entstanden. Mit einem kompromisslosen
Qualitätsanspruch und nach langen Versuchsreihen sind wir
stolz, Ihnen dieses innovative Produkt zu präsentieren.
i
Zeichenerklärung
Lebensgefahr durch Stromschlag
Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an
elektrischen Anschlüssen, Bauteilen etc. hin. Es fordert
Sicherheitsmaßnahmen zum Schutz von Gesundheit und
Leben der betroffenen Person.
Hier geht es um Ihre Sicherheit.
Beachten und befolgen Sie bitte alle so gekennzeichneten Hinweise.
So warnen wir vor Fehlverhalten, das zu
Personen- oder Sachschäden führen kann.
HINWEIS/WICHTIG/ACHTUNG
Auf diese Weise machen wir Sie auf weitere, für die
einwandfreie Funktion, wichtige Inhalte aufmerksam.
i
Richtige Verwendung
Verwenden Sie den Garagentorantrieb ausschließlich:
◆ zum Öffnen und Schließen von Garagentoren
◆ im privaten Bereich
◆ gemäß den Angaben und Sicherheitsbestimmungen
in dieser Anleitung
Eine andere Verwendung gilt als nicht bestimmungs-
gemäß.
2
Richtige Verwendung des Handsenders
Die Fernsteuerung per Handsender ist nur für Geräte
und Anlagen zulässig, bei denen eine Funkstörung im
Sender oder Empfänger keine Gefahr für Menschen,
Tiere oder Gegenstände ergibt oder das Risiko durch
andere Sicherheitseinrichtungen abgedeckt wird.
Halten Sie alle Wartungsintervalle ein
Zur richtigen Verwendung gehört auch die regelmäßige
Kontrolle des Tores und seiner Sicherheitseinrichtungen.
i
Inhalt
Gesamtansicht ........................................................4
Lieferumfang...........................................................5
Allgemeine Sicherheitshinweise ...................................7
Funktionsbeschreibung ............................................8
Wichtige Montagehinweise ......................................9
Maß nehmen .........................................................11

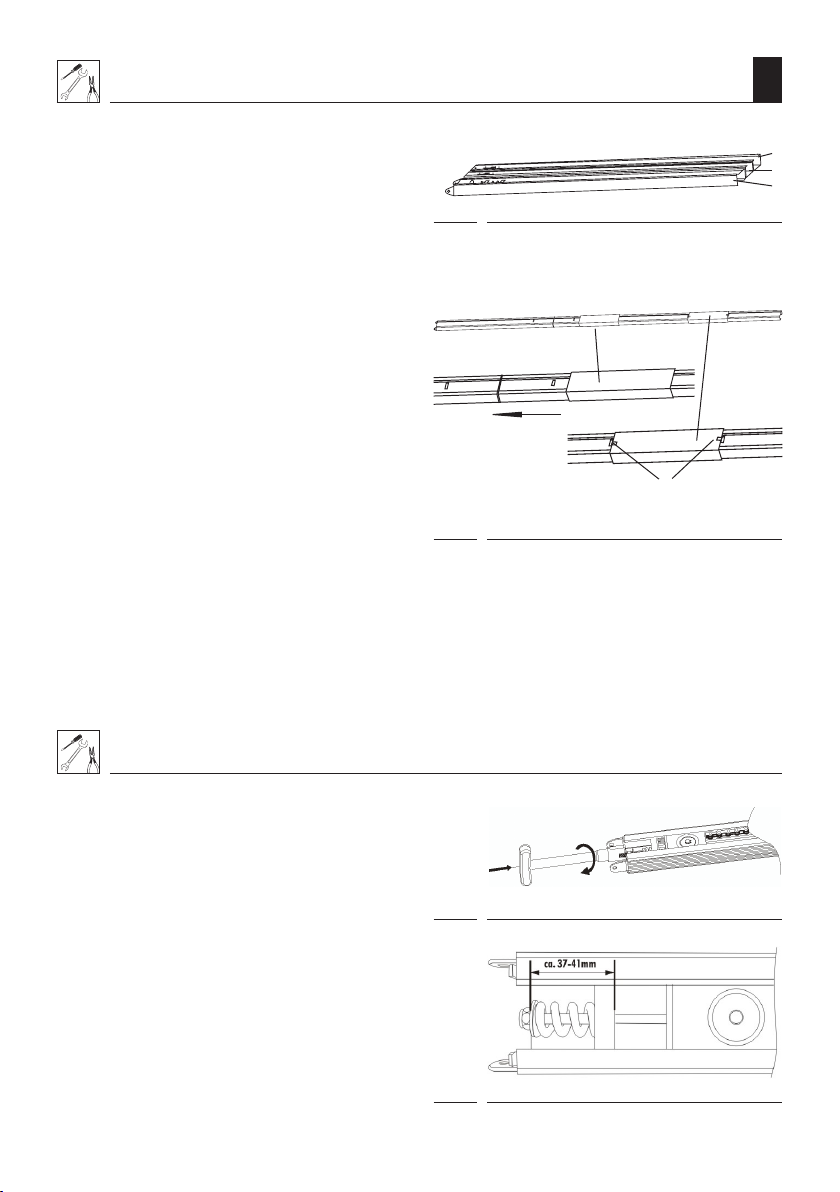

Zusammenbau der Schienen ..................................12
Antriebskette spannen .............................................12
Verbindung des Antriebsgehäuses mit der Schiene ...13
Befestigung des Antriebs und der Schiene ...............14
Montage des Sturzwinkels .......................................15
Montage des Haltewinkels am Antriebskopf ................15
Montage des Torwinkels ..........................................16
Wichtige Hinweise nach der Montage ........................18
Programmierung ....................................................18
Handsender an- und abmelden ...............................26
Anschluss elektrischer Zusatzeinrichtungen ..............27
Manueller Betrieb des Tores ......................................28
Anleitung für den Anwender ......................................29
Wartung ...............................................................30
Technische Spezifikationen ....................................31
Fehlerbehebung ......................................................32
CE-Zeichen und EG-Konformität..................................32
Garantiebedingungen .............................................33
Ihre Notizen ...........................................................34
D
3
i
Gesamtansicht
3
5
4
6 7 8
D
Legende
1 = Antrieb, inkl. Beleuchtung
2 = Handsender
3 = LED
4 = 1. Taste des Handsenders
5 = 2. Taste des Handsenders
6 = Set-Taste (S)
1
2
7 = Anzeige
8 = Einstellungstaste (+)
9 = Einstellungstaste (-)
10 = Programmiertaste (P)
10 9
4
i
D
Betriebs und Montageanleitung für den Garagentorantrieb TA70 ......................................1
Artikel-Nr. / Item no: SR40070
EN
Operating and Installation Instructions for TA70 Garage Door Operator .........................35
Lieferumfang
D
1.
11.
Vergleichen Sie nach dem Auspacken den
Packungsinhalt mit den Angaben zum
Lieferumfang:
1 x Antrieb
1.
2.
3.
4.
5.
12.
13.
14.
15.
1 x Bedienungsanleitung
2.
2 x Handsender TA70-MHS-RF10
3.
1 x Toranbinder, gebogen
4.
2 x Mittenabhängung
5.
3 x Haltewinkel
6.
1 x Sturzwinkel
7.
1 x Torwinkel
8.
1 x Vielzahnverbinder
9.
8 x Sechskant-Blechschraube (6 x 15 mm)
10.
1 x Schraube (6 x 80 mm) mit Sechskantmutter
11.
1 x Bolzen (8 x 20 mm)
12.
1 x Sicherungssplint (2 x 20 mm)
13.
4 x Schraube (8 x 20 mm ) mit Sechskantmutter
14.
und Unterlegescheibe
6 x Dübel (10 mm)
15.
6.
7.
16.
17.
6 x Sechskantschraube (8 x 60 mm)
16.
1 x Schlagdorn
17.
2 x Montagelochband
18.
3 x Schienen + 2 x Verbinder
19.
8.
9.
18.
19.
10.
5
i
Einsatzbedingungen
D
◆ Betreiben Sie den Garagentorantrieb nur in trockenen
Räumen.
◆ Das Garagentor muss sich leicht von Hand öffnen und
schließen lassen, es darf nicht klemmen.
Falsche Verwendung
i
Durch unsachgemäße bauliche Veränderungen
besteht Verletzungsgefahr.
Nehmen Sie keine baulichen Veränderungen am
Antrieb, dem Garagentor oder eventuell vorhandenen
Sicherheitseinrichtungen vor, die von den in dieser
Anleitung beschriebenen Maßnahmen abweichen.
Solche Veränderungen gefährden die Betriebssicherheit.
Der Garagentorantrieb darf nicht eingesetzt werden:
◆ in gewerblichen Betrieben
◆ zum Antrieb anderer Gegenstände
◆ im Dauerbetrieb
Zulässige Garagentorarten
i
◆ ausschwingende Standard-Schwingtore
◆ Sektionaltore
Die Tore müssen leichtgängig sein und den Anforderungen
folgender Normen entsprechen: EN 12453 und EN 12604
◆ Achten Sie darauf, dass die Deckenlaufschienen immer
fett- und schmutzfrei sind. Verschmutzte Decken laufschienen behindern den einwandfreien Betrieb.
◆ Am Einbauort muss eine 220 - 240 V/50 - 60 Hz Steck dose vorhanden sein.
Durch eine falsche Montage besteht Verletzungsgefahr
Bewegliche Teile des Garagentores dürfen nie in
öffentliche Fuß- oder Radwege hineinragen
Für Schäden, die durch eine falsche bzw. nicht bestimmungsgemäße Verwendung entstehen, haftet der
Hersteller nicht (s. Garantiebestimmungen).
i
Unzulässige Garagentorarten
Tore, die Kipp- und Drehbewegungen erfordern, dürfen nicht mit dem Garagentorantrieb
TA70 betrieben werden.
6
Schwingtore
Deckensektionaltore
Nicht ausschwingendes
Kipptor
i
Allgemeine Sicherheitshinweise
D
Wichtige Sicherheitsanweisungen
ACHTUNG
Für die Sicherheit von Personen ist es Lebenswichtig, alle Anweisungen zu befolgen.
Diese Anweisungen aufbewahren.
Bei Arbeiten an elektrischen Anlagen besteht
Lebensgefahr durch Stromschlag.
◆ Lassen Sie alle Arbeiten an elektrischen Anlagen und
am Antrieb nur von einer zugelassenen Elektro fachkraft durchführen.
◆ Vor allen Arbeiten am Tor oder Torantrieb immer den
Netzstecker aus der Steckdose ziehen.
Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen.
◆ Verwenden Sie niemals defekte oder beschädigte
Geräte.
◆ Prüfen Sie Antrieb und das Netzkabel auf Unversehrt heit. Bei einer Beschädigung des Netzkabels muss es
durch den Hersteller, den beauftragten Kundendienst
oder andere qualifizierte Fachkräfte zur Vermeidung
von Risiken ersetzt werden.
◆ Wenden Sie sich bitte an unseren Kundendienst
(s. Seite 68), falls Sie Schäden am Gerät feststellen.
Defekte Tore können zu Verletzungen führen
◆ Der Lauf des Tores darf nicht durch schlecht einge stellte Federn oder durch schlecht funktionierende
Toraufhängungen bzw. Torkonstruktionen beeinträch tigt werden.
◆ Es besteht Verletzungsgefahr durch die sehr stark
gespannten Torfedern. Tauschen Sie niemals selbst
die Torfedern aus.
◆ Lassen Sie alle Arbeiten an der Tormechanik und
den Federn von einer Fachkraft durchführen.
Durch unsachgemäßen Gebrauch besteht
erhöhte Verletzungsgefahr.
◆ Greifen Sie nie in das fahrende Tor oder in bewegte
Teile.
◆ Unterweisen Sie alle Personen, die das Garagentor
bedienen, im sicheren Gebrauch.
◆ Erlauben Sie niemandem, unter dem sich bewegen den Tor durchzulaufen.
◆ Halten Sie Kinder vom sich bewegenden Tor fern.
◆ Verbieten Sie Kindern, mit dem Tor oder dem Hand-
sender zu spielen.
◆ Bewahren Sie den Handsender so auf, dass ein unge wollter Betrieb z. B. durch spielende Kinder ausge schlossen ist.
◆ Fahren Sie nur in bzw. aus der Garage, wenn das
Tor vollständig geöffnet ist und still steht.
◆ Diese Anlage ist nicht für Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten und mit mangelnder Erfah rung geeignet, außer wenn sie von einer für ihre
Sicherheit verantwortlichen Person angeleitet und
überwacht werden.
Bei fehlerhaften oder nicht funktionierenden
Sicherheitseinrichtungen besteht Verletzungsgefahr oder Sachbeschädigungen können die
Folge sein.
◆ Überprüfen Sie vor der ersten Inbetriebnahme und
einmal monatlich die korrekte Funktion der Sicherheits einrichtungen (z. B. der Kraftbegrenzung).
◆ Setzen Sie niemals die Sicherheitseinrichtungen
außer Kraft.
◆ Halten Sie den Toranschlag am Boden von Eis,
Schnee, Schmutz und Steinen frei.
Bei kraftbetätigten Toren besteht Quetschund Schergefahr an den Schließkanten.
◆ Achten Sie darauf, dass sich während des Betriebes
keine Personen im Schwenkbereich des Garagen tores aufhalten.
7
i
Funktionsbeschreibung
D
Intelligenter Mikrocomputer
Intelligente, computergesteuerte, exakte Hubpositionierung, zeitnahe Kraftermittlung, Rücklauf beim Auftreffen
auf Hindernisse.
Antrieb
Geringer Lärm, Softstart und Softstop schützen den Antrieb
und gewährleisten eine lange Lebensdauer.
Selbstdiagnose
Betriebsmodus und digitales Menü werden im Display
angezeigt, Selbstdiagnose (L-Normal, F-Unterbrochen,
H-Lesefehler, A-Infrarotstrahl unterbrochen).
Cryptoguard
Rollierende Code-Technologie bietet Milliarden von CodeKombinationen und macht jeden Handsender einzigartig,
um vor unbefugtem Zugang zu schützen.
Alarmeinheit
Der Alarm ertönt, wenn das Tor länger als 10 Minuten
offen gelassen wird. Der Alarm endet, wenn das Tor wieder
geschlossen wird (siehe Seite 23 „Alarmeinstellung“).
Funktionsbeschreibung/Hinderniserkennung
i
Notentriegelung
Das Tor kann im Falle eines Stromausfalls durch Ziehen
am Seil der Notentriegelung von Hand betrieben werden.
Automatische Schließfunktion
Die automatische Schließzeit des Tores kann von 30 bis
240 Sekunden eingestellt werden (siehe Seite 23/24).
2000-Zyklen-Alarm
Wenn der Antrieb 2000 Zyklen durchlaufen hat, ertönt
ein Signalton, um den Anwender daran zu erinnern, das
mechanische System zu warten (siehe Seite 24).
Beleuchtung
Der Garagentorantrieb TA70 verfügt über eine interne
Beleuchtung, die nach jedem Schaltimpuls eingeschaltet
wird und automatisch nach 3 Minuten wieder ausgeht.
Zusätzliche Anschlussmöglichkeiten für
externes Zubehör und Sicherheitseinheit
Zusätzlich können Sie einen externen Schalter, sowie eine
Infrarot-Lichtschranke anschließen (s. Seite 27).
Der Antrieb besitzt eine automatische Hinderniserkennung (durch interne Kraftüberwachung).
Stößt das Tor bei Schließen oder Öffnen gegen ein
Hindernis, stoppt der Antrieb automatisch und fährt in
die Gegenrichtung bis zum jeweiligen Endpunkt.
Nach der Beseitigung des Hindernisses können Sie den
Garagentorantrieb wieder normal bedienen.
8
i
STOP
Funktionsbeschreibung/Notentriegelung
Das Tor kann im Falle eines Stromausfalls durch Ziehen
am Seil der Notentriegelung von Hand bedient werden.
Es besteht Verletzungsgefahr. Das Tor kann
beim Entriegeln unkontrolliert herunterfallen
(z. B. wenn Federn schwach oder gebrochen
sind oder wenn das Tor nicht im Gleichgewicht ist).
◆ Schließen oder öffnen Sie nach jeder Entriegelung
das Tor immer vollständig.
◆ Die Notentriegelung ist nicht für den “täglichen
Gebrauch” bestimmt.
Wichtige Montagehinweise
D
ACHTUNG
Wichtige Anweisungen für eine sichere Montage.
Alle Montageanweisungen befolgen.
Eine falsche Montage kann zu ernsthaften
Verletzungen führen.
Prüfen Sie vor der Montage ...:
◆ ...ob Ihr Antrieb für den Garagentortyp und die
Garagentorhöhe geeignet ist.
◆ ...das Tor auf seinen einwandfreien mechanischen
Zustand. Das Tor muss leichtgängig sein und sich
im Gleichgewicht befinden. Überprüfen Sie, ob es
sich ordnungsgemäß öffnet und schließt;
Öffnen Sie das Tor ca. 1 m und lassen Sie es dann
los, ein ausgewogenes Tor sollte jetzt in dieser Stel lung stehen bleiben. Wenn nicht lassen Sie Ihr Tor
durch einen Fachbetrieb einstellen.
◆ Der Lauf des Tores darf nicht durch schlecht einge stellte Federn oder durch schlecht funktionierende
Toraufhängungen bzw. Torkonstruktionen beeinträch tigt werden.
Entfernen Sie vor der Montage des Antriebs...
◆ ...alle unnötigen Seile oder Ketten und schalten Sie alle
Geräte, etwa Verriegelungen aus, die für den kraftbe tätigten Betrieb nicht benötigt werden.
Während der Montage besteht Verletzungsgefahr durch Herabstürzen des ungesicherten
Tores.
◆ Achten Sie bei der Montage darauf, dass sich keine
Personen im Schwenkbereich des Garagentores auf halten.
Falsche Montage kann zu schweren Unfällen
und zu Verletzungen führen.
◆ Installieren Sie die Betätigung für die Notentriege lung in einer Höhe von weniger als 1,8 m.
◆ Verwenden Sie ausschließlich das beigefügte Mon tagematerial sowie nur Original-Ersatzteile und Origi nal-Zubehör.
◆ Bauseitig vorhandene Torverriegelungen können den
korrekten Lauf des Tores behindern und müssen des halb demontiert werden.
◆ Mangelnde Beleuchtung behindert die Montage und
kann zu Verletzungen führen. Sorgen Sie für ausrei chende Beleuchtung während der Montage.
◆ Es kann vorkommen, dass Sie während der Monta ge das Tor für eine Weile nicht mehr öffnen kön nen.
◆ Dieser Garagentorantrieb darf nicht für Garagentore
genutzt werden, die Öffnungen von mehr als 10 mm
Durchmesser haben, oder Ecken und vorstehende Teile,
von denen Personen erfasst werden können, be ziehungsweise auf denen Personen stehen können.
9
Notwendige Werkzeuge
Sie benötigen folgende Werkzeuge
Entfernen der Torverriegelungen
Demontieren Sie alle senkrechten und
1.
waagerechten Torverriegelungen.
WICHTIG!
Heben Sie die „alten“ Torverriegelungen
gut auf.
Falls Sie den Garagentorantrieb einmal demontieren,
müssen Sie diese wieder montieren um den Originalzustand des Tores wieder herzustellen.
D
10
Maß nehmen
Tormitte ausmessen und markieren
1.
Markieren Sie die Tormitte wie gezeigt an der Toroberkante, am Torsturz und an der Garagendecke.
2.
Abstand zwischen Toroberkante und Decke
ermitteln
Schließen Sie das Tor langsam und messen Sie den
Abstand zwischen Toroberkante und Decke.
HINWEIS
Der Mindestabstand sollte 6 cm betragen.
D
Schwingtor
min. 6 cm
Sektionaltor
min. 6 cm
3.
Montagehinweis zum Einbau an
Sektionaltoren
Wird der Garagentorantrieb für ein Sektionaltor verwendet,
so muss bei geschlossenem Tor die Führungsrolle des obersten Torsegments im Bogen der Führungsschiene stehen.
✗
Richtig Falsch
11
Zusammenbau der Schienen
D
HINWEIS
Der TA70 wird mit drei Schienen geliefert:
◆ zwei Endstücke, inkl. vormontierter Kette
◆ ein Mittelteil (ohne Kette) mit zwei Verbindern
Legen Sie die beiden Endstücke mit der
1.
vormontierten Kette so auf den Boden, dass
die Kette möglichst gerade zwischen Ihnen
verläuft.
Schieben Sie die beiden beiliegenden Verbinder
2.
über das Mittelteil und legen Sie anschließend
das Mittelteil in die Lücke zwischen den beiden
Endstücken
Führen Sie die Kette in das Mittelteil ein.
3.
Schieben Sie jeden der Verbinder über die
4.
Schnittstelle zwischen Mittelteil und dem
entsprechenden Endstück.
Achten Sie darauf, dass die Verbinder jeweils mittig zwischen den Fixierungsblechen der Schienenunterseite liegen.
Biegen Sie zum Schluss die Fixierungsbleche
5.
mit einem kleinen Schraubendreher nach außen.
Dadurch lassen sich die Verbinder nicht mehr verschieben.
Verbinder 1
1
2
3
Verbinder 2
Fixierungsbleche
Antriebskette spannen
1.
Schrauben Sie die Spannmutter mit einem
geeigneten Steckschlüssel (∅ 10 mm) fest.
2.
Justieren Sie die Kettenspannung, wie im
Bild dargestellt.
ACHTUNG
Aufgrund von Fertigungstoleranzen kann der
gezeigte Einstellungsbereich von ca. 37-41
mm variieren.
Stellen Sie daher sicher, dass die Kette über die
gesamte Schienenlänge hinweg leicht durchhängt, und somit nicht zu stramm gespannt
ist. Eine zu stramm gespannte Kette kann zu
Leistungsverlusten des Antriebs führen.
12
1.
2.
Verbindung des Antriebsgehäuses mit der Schiene
1.
Setzen Sie zuerst den Vielzahnverbinder (5)
ein.
2.
Setzen Sie die Schiene (4) mit dem innenliegenden Kettenritzel (ab Werk in der Schiene
vormontiert) über den Verbinder (5).
3.
Stecken Sie zwei Haltewinkel (2) auf die
Schiene (4) und schrauben Sie diese mit den
beiliegenden Sechskant-Blechschrauben (6 x
15 mm) am Antriebsgehäuse fest.
D
WICHTIG
Achten Sie darauf, dass der Mikroschalter (3) bei der
Montage der Schiene nicht beschädigt wird.
1
2
3
Legende
1 = Sechskant Blechschrauben (6 x 15 mm)
2 = Haltewinkel
3 = Mikroschalter
4 = Schiene
5 = Vielzahnverbinder
4
5
13
Befestigung des Antriebs und der Schiene
D
(A)
(C)
A / B / C / D, siehe folgende Seiten
Sturzmontage
Die Montage sollte vorzugsweise am Sturz erfolgen, da
so die auftretenden Kräfte optimal aufgenommen werden
können.
(D)
Sturz-
montage
(B)
min. 1,5 cm
Deckenmontage
Für die Deckenmontage sollten Sie den Sturzwinkel um
90 Grad drehen und weiter innen an der Garagendecke
befestigen. Dadurch kann der gesamte Schienenweg
genutzt werden.
HINWEIS
Der Abstand zum Torblatt darf bei einer Deckenmontage
max. 25 cm betragen.
WICHTIG
Verwenden Sie bei Garagenwänden bzw. Garagendecken
aus Stein (Beton), die beiliegenden Sechskantschrauben
(8 x 60) und Dübel ∅ 10 mm.
14
Decken-
montage
max. 25 cm
(A) Montage des Sturzwinkels (1)
D
HINWEIS
Der Sturzwinkel (1) muss mittig zum Tor montiert werden.
Zeichnen Sie die Position des Sturzwinkels (1)
1.
an und bohren Sie die Montagelöcher (z.B. mit
einem 10 mm Steinbohrer).
Schrauben Sie den Sturzwinkel (1) mit den
2.
beiliegenden Sechskantschrauben (8 x 60
mm) fest.
Befestigen Sie danach die Schiene (4) mit der
3.
beiliegenden Sechskantschraube (6 x 80 mm)
am Sturzwinkel (1).
(B) Montage des Haltewinkels (5) am Antriebskopf (7)
1.
Schieben Sie den Haltewinkel (5) möglichst
nah vor den Antriebskopf (7) auf die Schiene
(4).
2.
Markieren Sie die Montagelöcher für den
Haltewinkel (5).
Dazu sollten Sie die gesamte Konstruktion hochheben und
gegen die Decke drücken.
HINWEIS
Achten Sie darauf dass die Schiene (4) in Flucht zur
Tormitte liegt.
3.
Bohren Sie die Montagelöcher (z.B. mit
einem 10 mm Steinbohrer).
4.
Schrauben Sie zum Schluss den Haltewinkel (5) mit den beiliegenden Sechskantschrauben (8 x 60 mm) an der Garagendecke fest.
12
3
Legende
1 = Sturzwinkel
2 = Schraube (6 x 80 mm) mit
Sechskantmutter
3 = Sechskantschraube (8 x 60 mm)
4 = Schiene
4
6
Legende
4 = Schiene
5 = Haltewinkel
6 = Sechskantschraube (8 x 60 mm)
7 = Antriebskopf
5
7
4
15
(C) Montage des Torwinkels (8)
D
HINWEIS
Wir empfehlen Ihnen den Torwinkel (8) vorzugsweise
am Torrahmen zu befestigen.
Für Kunststoff- oder dünnwandige Holztore sind zusätzliche
Verstrebungen nötig, um eine Beschädigung des Tores
zu vermeiden. Sprechen Sie in diesem Fall mit Ihrem
Torlieferanten.
Verwenden Sie zur Montage des Torwinkels (8) schon
vorhandene Bohrlöcher, falls möglich.
Legen Sie den Torwinkel (8) auf die Oberkante
1.
des Garagentores und richten Sie ihn zur Tormitte (in Flucht zum Profilschlitten) aus. Zeichnen
Sie anschließend die vier Befestigungslöcher
auf dem Torrahmen an.
8
9
10
Legende
8 = Torwinkel
9 = Bolzen (8 x 20 mm)
10 = Sechskant-Blechschraube (6 x 15 mm)
11 = Sicherungssplint (2 x 20 mm)
12 = Toranbinder, gekrümmt
11
12
2.
Schlagen Sie die Befestigungslöcher mit
Hilfe des beiliegenden Schlagdorns in den
Torrahmen.
HINWEIS
Blechschrauben benötigen au sreichend Halt im
Material. Prüfen Sie die Materialstärke Ihres Torrahmens. Bei ausreichender Materialstärke können Sie die
Befestigungslöcher auch mit einem 4 mm Metallbohrer
vorbohren, falls Sie die Löcher nicht mit dem Schlagdorn
einschlagen können.
16
RICHTIG
Befestigungsloch
durch Schlagdorn
Die Schraube hat
ausreichend Halt
FALSCH
Befestigungsloch
durch Bohrung
Die Schraube hat
keinen Halt
(C) Montage des Torwinkels (8)
Schrauben Sie den Torwinkel (8) mit den
3.
beiliegenden Sechskant-Blechschrauben
(8 x 15 mm) am Rahmen fest.
4.
Befestigen Sie zum Schluss den Toranbinder
(12) mit dem beiliegenden Bolzen (9) am
Torwinkel (8).
HINWEIS
Ab Werk ist schon ein gerader Toranbinder vormontiert,
dieser ist fest mit der Schiene verbunden.
Falls Sie (je nach örtlichen Gegebenheiten) den beiliegenden, gebogenen Toranbinder verwenden wollen,
müssen Sie diesen mit zwei Sechskantschrauben
(8 x 20 mm) am geraden Toranbinder (12) befestigen.
5. Sichern Sie zum Schluss den Bolzen (9) durch
Aufstecken des Sicherungssplints (11) gegen
Herausrutschen.
(D) Montage der Mittenabhängung (13)
D
12
8
9
Die Mittenabhängung (13) an geeigneter
1.
Stelle, möglichst mittig zwischen Tor und
Antriebskopf, montieren.
Legende
13 = Mittenabhängung
14 = Sechskantschrauben (8 x 60 mm)
13
14
17
Wichtige Hinweise nach der Montage
D
◆ Stellen Sie sicher, das die Anlage nach der Montage ord nungsgemäß eingestellt ist, und dass der Antrieb
reversiert (zurückfährt), falls das Tor einen 50 mm
hohen, auf dem Boden befindlichen Gegenstand berührt
(für Antriebe, die über ein Einklemmschutzsystem
verfügen, dass bei Kontakt mit der Torunterkante
anspricht), s. Seite 30.
Hinweisschilder mit Warnhinweisen anbringen
Durch unsachgemäßen Gebrauch besteht
erhöhte Verletzungsgefahr.
◆ Befestigen Sie die Warnaufkleber bezüglich Einklemm gefahren dauerhaft an einem gut sichtbaren Ort oder
in der Nähe aller installierten Steuerungen.
◆ Befestigen Sie das Etikett für manuelle Entriegelung
dauerhaft neben dem Bedienungselement.
◆ Bringen Sie alle Warnaufkleber Schilder so an, dass
Sie gut lesbar sind.
Betriebsbereitschaft des Tores herstellen
◆ Stellen Sie sicher, dass der Antrieb nach der Montage
die Öffnungsbewegung des Tores verhindert oder stoppt,
wenn das Tor mit einer Masse von 20 kg beladen ist,
die zentral an der Torunterkante befestigt ist. Dies
gilt insbesondere für Antriebe, die mit einem Tor
eingesetzt werden können, das Öffnungen im Torflügel
mit einem Durchmesser größer 50 mm hat.
1.
Bewegen Sie das Tor vorsichtig, um den
Schlitten einzurasten.
2.
Stecken Sie den Netzstecker in die Steckdose
und schalten Sie den Strom ein.
3.
Das Licht geht an und die Einheit gibt einen
einmaligen Signalton von sich und das Display
zeigt zyklisch ‘0’ an.
Programmierung
Damit die folgenden Einstellungen korrekt
gespeichert und ausgeführt werden, müssen
Sie eine abschließende Programmierung gemäß
Seite 25 durchführen.
18
Endpunkte einstellen / Oberen Endpunkt einstellen
D
Die falsche Reihenfolge bei der Einstellung
der Endpunkte führt zu Fehlfunktionen.
Halten Sie unbedingt die vorgegebene Einstellreihenfolge ein.
1. Drücken Sie „P“ für
ca. 5 Sekunden.
4. Drücken Sie „+“ oder
drücken Sie „-“.
2. Der Antrieb erzeugt
einen Signalton und
zeigt „1“.
5. Das Tor fährt auf oder
zu.
Unteren Endpunkt einstellen
Korrekte Einstellreihenfolge:
1. oberen Endpunkt einstellen
2. unteren Endpunkt einstellen
3. Drücken Sie „P“,
„1“ blinkt.
6. Ist das Tor bis zur gewün schten Position hochgefahren,
drücken Sie „P“, um den
oberen Endpunkt zu speichern.
1. Drücken Sie „+“, in der
Anzeige erscheint „2“.
4. Das Tor fährt auf oder
zu.
2. Drücken Sie „P“,
„2“ blinkt.
5. Ist das Tor bis zur gewünschten Position
heruntergefahren, drücken Sie „P“, um
den unteren Endpunkt zu speichern.
3. Drücken Sie „+“ oder
drücken Sie „-“.
19
Referenzfahrt zur Kraftmessung durchführen
Während der Referenzfahrt besteht Verletzungsgefahr, da der Antrieb sehr große Kräfte
entwickelt.
D
1. Drücken Sie „+“, in der
Anzeige erscheint „3“.
4. Drücken Sie nach dem
Stopp 2 x auf „P“.
7. Programmierung
abschließen
(s. Seite 25, Methode 1).
2. Drücken Sie „P“,
„3“ blinkt.
5. Das Tor senkt sich. 6. Drücken Sie nach dem Stopp
WICHTIG
Mit der Einstellung der beiden Endpunkte und mit der Referenzfahrt zur Kraftmessung haben Sie die erforderlichen Grundeinstellungen zum sicheren Betrieb erfüllt.
Falls Sie keinen Bedarf an weiteren Einstellungen haben, müssen Sie die Programmierung gemäß Methode 1 auf der Seite 25 abschließen um die vorangegangenen
Grundeinstellungen zu übernehmen.
Die folgenden individuellen Einstellungen können Sie danach jeweils einzeln oder nach
allen Einstellungen mit der Methode 2 auf Seite 25 abschließen.
3. Das Tor hebt sich auto matisch.
„P“, um die Information zu
speichern.
20
Kraftbegrenzung bei Bedarf anpassen
D
HINWEIS
Der Antrieb ist ab Werk auf Stufe 3 eingestellt. Bei
Bedarf (z.B. bei zu niedrigem Kraftniveau) können Sie
die Kraftbegrenzung nachträglich anpassen.
1. Drücken Sie auf „+“
(evtl. mehrfach drücken)
bis die „4“ angezeigt wird.
niedrig hoch
2. Drücken Sie „P“, in der
Anzeige erscheint „7 “
(Stufe 3).
Kraftniveau
Werkseinstellung
Ein zu niedriges Kraftniveau beeinträchtigt die
Torbewegung, besonders wenn die mechanische
Struktur des Tores nicht gut ausbalanciert ist.
3. Drücken Sie „+“ oder
drücken Sie „-“, um die
Stufe auszuwählen.
4. Drücken Sie „P“, um die
Einstellung zu speichern.
Nach einer Neueinstellung des Kraftniveaus müssen Sie zwingend die Referenzfahrt zur Kraftmessung
wiederholen und erneut die Programmierung abschließen.
Während der Referenzfahrt besteht Verletzungsgefahr, da der Antrieb sehr große Kräfte entwickelt.
5. WICHTIG
Referenzfahrt zur Kraft messung wiederholen.
(s. Seite 20).
6. Programmierung
abschließen
(s. Seite 25, Methode 1).
21
Bedientaste des Handsenders einstellen
HINWEIS
Die Steuerung des Tores ist ab Werk auf die zweite Taste
des Handsenders eingestellt.
D
1. Drücken Sie auf „+“
(evtl. mehrfach drücken)
bis die „5“ angezeigt wird.
4. Drücken Sie Taste „P“
um die Einstellung zu
speichern.
2. Drücken Sie „P“,
„2“ blinkt.
(2 = Werkseinstellung )
5. Programmierung
abschließen
(s. Seite 25, Methode 2)
oder weiter mit nächster
Einstellung.
3. Drücken Sie „+“ oder „-“,
um den gewünschten Kanal
auszuwählen.
1 = Taste 1
2 = Taste 2
22
Alarmeinstellung
D
Wenn der Alarm eingeschaltet ist erzeugt der
Antrieb einen Signalton, wenn das Tor länger als
10 Minuten geöffnet ist. Der Signalton ertönt
alle 10 Minuten für 30 Sekunden.
1. Drücken Sie auf „+“
(evtl. mehrfach drücken)
bis die „6“ angezeigt wird.
4. Drücken Sie „P“ um die
Alarmeinstellung zu
speichern.
2. Drücken Sie „P“, die
Anzeige ist „0“.
(0 = Aus = Werkseinstellung)
5. Programmierung
abschließen
(s. Seite 25, Methode 2)
oder weiter mit nächster
Einstellung.
Beenden des Alarmtons:
Drücken Sie die Torsteuerungstaste, um das Tor vollständig
zu schließen.
3. Drücken Sie „+“, die
Anzeige ist „1“.
(1 = Ein = Die Alarmeinstellung ist
eingeschaltet)
Automatische Schließzeiteinstellung
HINWEIS
Bevor sich das Tor automatisch schließt, erzeugt der
Antrieb für 20 Sekunden einen Signalton. Gleichzeitig
blinkt das Licht.
1. Drücken Sie auf „+“
(evtl. mehrfach drücken)
bis die „7“ angezeigt wird.
2. Drücken Sie „P“, die
Anzeige ist „0“.
(0 = Aus = Werkseinstellung)
Sobald sich das Tor schließt, bleibt das Licht dauerhaft
eingeschaltet und der Signalton ertönt weiter.
Nachdem das Tor geschlossen ist beendet der Antrieb
den Signalton und das Licht bleibt für weitere 3 Minuten an.
3. Drücken Sie „+“, die
Anzeige ist „1“.
(1 = Ein = Automatische Schließzeit
= 30 Sekunden)
23
Automatische Schließzeiteinstellung
D
4. Drücken Sie „+“ und
wählen Sie die gewünschte
Schließzeit:
1 = 30 s 5 = 150 s
2 = 60 s 6 = 180 s
3 = 90 s 7 = 210 s
4 = 120 s 8 = 240 s
(Maximum)
5. Drücken Sie „P“ um die
Einstellung zu speichern.
2000-Zyklen-Alarmeinstellung
Überprüfen Sie nach einiger Zeit des Betriebes regelmäßig, ob das Tor beim Öffnen/
Schließen horizontal ist und ob die Feder
genügend Kraft hat, um das Tor zu heben.
Fügen Sie zu allen beweglichen Teilen regelmäßig eine geeignete Menge Schmiermittel hinzu.
6. Programmierung
abschließen
(s. Seite 25, Methode 2)
oder weiter mit nächster
Einstellung.
HINWEIS
Ist diese Funktion aktiviert, wird der Antrieb nach 2000
Zyklen in gewissen Abständen durch einen kurzen Pfeifton
signalisieren, dass das Tor gewartet werden muss.
Alarmton beenden
Schalten Sie den Strom aus und wieder ein, oder
drücken Sie die Taste „P“ für 5 Sekunden.
1. Drücken Sie auf „+“
(evtl. mehrfach drücken)
bis die „8“ angezeigt wird.
4. Drücken Sie „P“, um die
Einstellung zu speichern.
24
2. Drücken Sie „P“, die
Anzeige ist „0“.
(0 = Aus = Werkseinstellung)
5. Programmierung abschließen (s. Seite 25, Methode 2)
oder weiter mit nächster Einstellung.
3. Drücken Sie „+“, die
Anzeige ist „1“.
(1 = Ein)
Programmierung abschließen
D
WICHTIG
Bitte beachten, dieser abschließende Schritt muss
ausgeführt werden, da die gespeicherten Informationen
ansonsten verloren gehen.
HINWEIS
Sie können die Programmierung wie folgt auf 2 Arten
abschließen:
Methode 1: Diese Methode unbedingt nach der Referenzfahrt durchführen
1. Drücken Sie nach der
Referenzfahrt auf „-“
(evtl. mehrfach drücken)
bis „1“ angezeigt wird.
2. Halten Sie „P“
5 Sekunden lang
gedrückt.
3. „0“ wird zyklisch angezeigt,
um die Programmierung ab zuschließen und den Antrieb
in den Ruhezustand zu ver setzen.
Methode 2: Nach allen anderen Einstellungen
1. Halten Sie nach Abschluss
einer beliebigen Einstellung
„P“ 5 Sekunden lang
gedrückt.
2. „0“ wird zyklisch ange zeigt, um die Programmie rung abzuschließen und den
Antrieb in den Ruhezustand
zu versetzen.
25
Handsender an- und abmelden
Handsender anmelden:
D
1. Drücken Sie „S“ für
1 Sekunde und lassen
Sie los.
HINWEIS
Nach erfolgreicher Anmeldung können Sie Ihren Garagentorantrieb mit dem Handsender bedienen. Danach können Sie weitere
Handsender anmelden.
Handsender abmelden:
1. „S“ drücken und
gedrückt halten.
2. Zur Quittierung erscheint
kurz ein grüner Punkt
rechts unten in der
Anzeige.
Aus Sicherheitsgründen muss ein Handsender
bei Verlust abgemeldet werden, damit das
Garagentor nicht durch Unbefugte bedient
werden kann.
2. Zur Quittierung erscheint
ein grüner Punkt rechts
unten in der Anzeige.
3. Drücken Sie dreimal auf
die zuvor eingestellte
Taste des Handsenders.
3. Halten Sie „S“ solange
gedrückt, bis der grüne
Punkt unten rechts in der
Anzeige erlischt.
Alle Handsender sind abgemeldet.
Sie können einen neuen Handsender
anmelden.
26
Anschluss elektrischer Zusatzeinrichtungen
GND
+ 12V
COM
OUT
GND
+ 12V
IR
GND
+ 12V
D
Bei allen Arbeiten an elektrischen Anlagen
besteht Lebensgefahr durch Stromschlag.
◆ Der Anschluss von elektrischen Zusatzeinrichtungen
darf nur durch eine zugelassene Elektrofachkraft er folgen.
◆ Ziehen Sie vor dem Öffnen der Abdeckhaube immer
den Netzstecker und prüfen Sie die Anlage auf Span nungsfreiheit.
Herstellerfremdes Zubehör kann zu Fehlfunktionen oder zu Sachbeschädigungen führen.
◆ Verwenden Sie ausschließlich Original-Zubehör.
Fremdspannung an den Schraubklemmen für den
externen Taster führt zum Kurzschluss und zur
Zerstörung der Antriebselektronik.
◆ Keine Fremdspannung an die Klemme für den exter nen Taster anschließen die Klemmen sind potential freie Kontakte.
3
Ext. Schalter (Typ: NO)
GND
Schlupftürkontakt
ACHTUNG: Bei Anschluss Schlupftürkontakt, Brücke entfernen.
Die unsachgemäße Montage von externen
Tastern kann die Betriebssicherheit gefährden.
Montieren Sie Innentaster, Codierschalter etc. immer:
◆ außerhalb der Reichweite von sich bewegenden
Teilen.
◆ in Sichtweite des Tores
◆ mindestens in 1,5 m Höhe
1
2
Legende
1 = Hauptplatine
2 = Infrarot-Lichtschranke (optional)
3 = externer Schalter (optional)
Anschlussbedingungen zum Anschluss einer
Infrarot-Lichtschranke:
Spannung: = + 12 V
Strom: = max 150 mA
Typ: = NC
27
Manueller Betrieb des Tores
Im Falle eines Stromausfalls:
1.
Wollen Sie das Tor bei Stromausfall manuell
bedienen, müssen Sie am Seil der Notentriegelung ziehen, damit diese das Tor vom
Antrieb entriegelt.
Danach können Sie das Tor frei bewegen.
Wenn der Strom wieder da ist:
1.
Bedienen Sie den Handsender oder den
Wandschalter.
D
Es besteht Verletzungsgefahr. Das Tor kann
beim Entriegeln unkontrolliert herunterfallen
(z.B. wenn das Tor sich nicht im Gleichgewicht
befindet)
◆ Schließen oder öffnen Sie nach jeder Entriegelung
das Tor immer vollständig.
◆ Die Notentriegelung ist nicht für den “täglichen
Gebrauch” bestimmt.
HINWEIS
Das Einkuppeln erfolgt automatisch.
28
Anleitung für den Anwender
Hinweise für den Einsatz
◆ Überprüfen Sie das Antriebssystem um festzustellen,
ob es sich beim ersten Einsatz des Garagentorantriebs
leicht bewegt.
◆ Überprüfen Sie nach einiger Zeit im Gebrauch regelmä ßig, ob das Tor beim Öffnen/Schließen horizontal bleibt
und ob die Feder genügend Kraft hat, um das Tor zu
heben. Fügen Sie zu allen beweglichen Teilen regelmä ßig eine geeignete Menge Schmiermittel hinzu.
◆ Im Falle eines Stromausfalls können Sie die Not entriegelung ziehen und das Tor von Hand frei bewe gen.
Wenn der Strom wieder zur Verfügung steht, können
Sie den Handsender oder die Wandkonsole bedienen,
die Notentriegelung rastet auto matisch ein.
Das Tor kann danach wieder mit dem Handsender oder
der Wandkonsole bedient werden.
D
1. Im Falle eines Strom ausfalls stoppt das Tor
seine Bewegung.
2. Drücken Sie, sobald der
Strom wieder zur Ver fügung steht, die zuvor
eingestellte Taste (s.
Seite 22) des Hand senders, das Tor öffnet
sich.
Normalbetrieb
◆ Fernbedienung
Durch das Drücken der zuvor eingestellten Taste des
Handsenders kann das Tor geöffnet, geschlossen oder
angehalten werden.
◆ Handbedienung
Im Falle eines Stromausfalls kann das Öffnen oder
Schließen des Tors von Hand erfolgen, sobald der
Antrieb entkoppelt wurde (s. Seite 28).
3. Entsprechend dem Pro grammspeicher hebt sich
das Tor bis zum oberen
Endpunkt und bleibt dann
stehen.
29
Wartung
D
Durch defekte Toranlagen bzw. Sicherheitseinrichtungen besteht Verletzungsgefahr.
Zu Ihrer Sicherheit sollten Sie die empfohlenen Wartungsintervalle für Ihre Toranlage
inkl. aller Sicherheitseinrichtungen einhalten.
Wartungsintervall:
Lassen Sie die Toranlage vor der ersten
Inbetriebnahme, je nach Bedarf jedoch mindestens einmal jährlich von einem Fachbetrieb
prüfen.
Regelmäßige Prüfungen der Verschleißteile:
Es besteht Verletzungsgefahr durch defekte
bzw. verschlissene Bauteile.
Prüfen Sie daher die Anlage regelmäßig auf Anzeichen
von Verschleiß, Beschädigung oder auf mangelhafte
Balance des Tores.
Benutzen Sie das Tor auf keinen Fall, wenn Reparaturoder Einstellarbeiten durchgeführt werden müssen, da ein
Fehler in der Anlage oder ein falsch ausbalanciertes Tor
Verletzungen verursachen kann.
Prüfen Sie:
◆ Alle Schraubenverbindungen auf festen Sitz
◆ Kabel auf Beschädigung
◆ Federn und Befestigungsteile
Es besteht Verletzungsgefahr durch die
sehr stark gespannten Torfedern.
◆ Tauschen Sie niemals selbst die Torfedern aus.
◆ Lassen Sie alle Arbeiten an der Tormechanik und
den Federn von einem Fachmann durchführen.
Monatliche Prüfung der Hinderniserkennung (Kraftbegrenzung)
Fahren Sie das Tor in die Endstellung auf.
1.
Legen Sie einen 50 mm hohen Gegenstand,
2.
z. B. einen Holzklotz, in die Laufrichtung
des Tores.
Schließen Sie das Tor durch Betätigen des
3.
Handsenders.
Stößt das Tor bei Schließen oder Öffnen
4.
gegen ein Hindernis, stoppt der Antrieb automatisch und öffnet das Garagentor vollständig.
Entfernen Sie anschließend das Hindernis.
5.
Nach der Beseitigung des Hindernisses kön-
6.
nen Sie den Garagentorantrieb wieder normal
bedienen.
30
Einen ca. 50 mm Holzklotz in die Laufrichtung des
Tores legen.
Die Justierung falls notwendig korrigieren
und erneut überprüfen, da eine unkorrekte
Justierung eine Gefährdung darstellen kann.
i
Technische Spezifikationen
Modell und empfohlene Verwendung
Artikel-Nr. Spannung (V) Torgröße (m2) Zulässige Umgebungstemperatur (°C)
D
SR40070
Führungsschiene und verfügbare Größen
Artikel-Nr. Gesamtlänge Bewegungshub Hubhöhe
SR40070 3020 mm 2560 mm < 2240 mm
Technische Daten
Leistung: 100 W
Standby-Modus: 6 W
Zugkraft: 650 N
Versorgungsspannung: 230 V / 50 Hz
Motor: 24 V (DC) Gleichstrom
Licht : 25 W; E14
Torlaufgeschwindigkeit: 11 cm/Sekunde
Sicherungsmodell:
- Antriebssicherung 1: 2,5 A
- Lichtsicherung 2: 2,5 A
Sendefrequenz und -reichweite: 433 MHz/offenes Gelände 50 m
Antrieb: Kette
Schutzmethode: Nur in trockenen Räumen verwenden
220 – 240 ≤ 10 –20...+40
Zulässige Garagentormaße
Zulässige Torblattfläche: 10,5 m2 (für leichtgängige Schwing- und Sektionaltore)
Max. Füllungsgewicht
für Schwingtore: 7 kg/m
2
31
i
Fehlerbehebung
D
Fehler
Der Antrieb funktioniert nicht.
Der Handsender kann den Antrieb
nicht bedienen.
Die Reichweite des Handsenders ist
zu gering.
Die Kette bewegt sich, aber das Tor nicht.
Im Betrieb ist ein reibendes Geräusch
zu hören.
Die Kette hängt durch und ist laut.
Ursachen
1. Der Stecker ist nicht sicher einge steckt.
2. Die Sicherung hat ausgelöst.
1. Der Handsender wurde eventuell
falsch oder gar nicht angemeldet
2. Die Batterie ist leer.
Die Batterie ist möglicherweise leer.
Die Notentriegelung ist möglicherweise
ausgelöst.
Mangel an Schmiermittel zwischen
Schiene und Kettenschlitten nach langer
Bedienzeit.
Die Kette ist lose aufgrund langen
Gebrauchs ohne Schmiermittel zwischen
der Schiene und dem Kettenschlitten.
Lösung
1. Netzstecker in Steckdose stecken.
2. Ursache von einem Techniker prüfen
lassen, danach die Sicherung
wieder einschalten.
1. Melden Sie den Handsender neu
an, siehe Seite 26.
2. Setzen Sie eine neue Batterie ein.
Ersetzen Sie sie durch eine Neue vom
gleichen Modell.
Bedienen Sie den Antrieb, bis die
Notentriegelung automatisch wieder
einrastet.
Fügen Sie an der Position zwischen
Schiene und Kettenschlitten ein
geeignetes Schmiermittel ein.
Spannen Sie die Kette wie auf Seite 12
beschrieben und tragen Sie ein geeignetes Schmiermittel auf die Kette auf.
CE-Zeichen und EG-Konformität
i
Der Garagentorantrieb der Serie TA70 (Artikel-Nr. SR40070) inklusive Handsender, erfüllt die Anforderungen der geltenden europäischen
und nationalen Richtlinien.
2006/95/EG Niederspannungsrichtlinie
2006/42/EG Maschinenrichtlinie
2004/108/EG EMV Richtlinie
1999/5/EG R&TTE Richtlinie
Die Konformität wurde nachgewiesen. Die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
superrollo Hausautomatisierung GmbH
Gewerbepark 1
01156 Dresden
Deutschland
32
i
Garantiebedingungen
Die superrollo Hausautomatisierung GmbH gibt 36 Monate Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert
wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler.
Ausgenommen von der Garantie sind:
◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungsanleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
◆ Äußere Einwirkungen wie Stöße, Schläge oder Witterung
◆ Reparaturen und Abänderungen von dritten,
nicht autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen (z. B. Blitzeinschlag)
◆ Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen
Innerhalb der Garantiezeit auftretende Mängel beseitigt superrollo Hausautomatisierung GmbH kostenlos entweder durch Reparatur
oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung
oder Reparatur aus Garantiegründen tritt keine generelle Verlängerung der ursprünglichen Garantiezeit ein.
D
33
i
Ihre Notizen
D
34
D Betriebs- und Montageanleitung für den Garagentorantrieb TA70 .....................................1
EN Operating and Installation Instructions for TA70 Garage Door Operator ..........................35
Item no: SR40070
i
STOP
Dear Customers...
EN
...with your purchase of this garage door operator,
you have decided for a quality product. We would like to
thank you for your confidence.
The new garage door operator TA70 has been
designed in an effort to the graetest possible ease of
operation. With uncompromising quality requirements,
after extensive test series, we are proud to present this
innovative product to you.
i
These instructions...
…describe how to install, connect
and operate the TA70.
Before you begin work, please read these instructions all the
way through and follow all of the safety instructions.
Please save these instructions and give them to any future
owners.
For damage resulting from noncompliance with these
instructions and safety instructions, the guarantee is void.
We assume no liability for any consequent damage.
CE Mark and Conformity
This present product complies with the requirements of
the applicable european and national directives.
The conformity has been proved and the corresponding
declarations and documentation are available on file at
the manufacturer’s premises.
i
Key to Symbols
Danger of fatal electric shock
This sign warns of danger when working on electrical
connections, components etc. It requires that safety
precautions be taken to protect the health and life of
the person concerned.
This concerns your safety
Please pay particular attention to and carefully follow
all instructions with this symbol.
This symbol advises of malpractices that can
cause damage to people and property.
NOTE/IMPORTANT/CAUTION
This is to draw your attention to information which
works is important to ensure trouble-free operation.
i
Correct use
Use the garage door operator only:
◆ to open and close garage doors
◆ for private use
◆ according to the instructions and safety
regulations in this manual
Any other use shall be regarded as non-compliant
with the intended use.
36
Correct use of the hand transmitter
The remote control via hand transmitter is only admissible for appliances and equipment in which radio
interference in the transmitter or receiver does not
present a hazard for persons, animals or property or
for which the risk is covered by other safety equipment.
Comply with all maintenance intervals
Proper use also includes the regular inspection of the
door and its safety equipment.
i
Contents
General view .........................................................38
Supply package.....................................................39
General safety instructions........................................41
Functional description ............................................42
Important installation instructions ...........................43
Take measurements ................................................45
Assembly of the rails .............................................46
Tension the drive chain ............................................46
Connect the door operator housing to the rail .........47
Attachment of the door operator and the rail ...........48
Installation of the header bracket ..............................49
Installation of the fixing bracket
at the door operator head ........................................49
Installation of the door bracket .................................50
Important notes after installation ...............................52
Programming ........................................................52
Registering and de-registering hand transmitters ......60
Connecting additional electrical equipment ..............61
Manual door operation ............................................62
Instructions for the user ...........................................63
Maintenance .........................................................64
Technical specification ...........................................65
Trouble shooting .....................................................66
CE Mark and EC Conformity ......................................66
Warranty conditions ..............................................67
EN
37
i
General View
3
5
4
6 7 8
EN
Key
EN
1 = Operator, including lighting
2 = Hand transmitter
3 = LED
4 = 1st hand transmitter button
5 = 2nd hand transmitter button
6 = Set button (S)
1
2
7 = Display
8 = Button for adjustment (+)
9 = Button for adjustment (-)
10 = Programming button (P)
38
10 9
i
D
Betriebs und Montageanleitung für den Garagentorantrieb TA70 ......................................1
Artikel-Nr. / Item no: SR40070
EN
Operating and Installation Instructions for TA70 Garage Door Operator .........................35
Supply package
EN
1.
11.
Please compare the contents of the package with the content description on the
packaging:
1 x Drive
1.
2.
3.
4.
5.
12.
13.
14.
15.
1 x Operating instructions
2.
2 x Hand transmitter TA70-MHS-RF10
3.
1 x Door connector, bent
4.
2 x Middle support clip
5.
3 x Fixing bracket
6.
1 x Header bracket
7.
1 x Door bracket
8.
1 x Connector
9.
8 x Self-tapping hexagon screw (6 x 15 mm)
10.
1 x Screw (6 x 80 mm) with hexagon nut
11.
1 x Bolt (8 x 20 mm)
12.
1 x Securing bolt (2 x 20 mm)
13.
4 x Screw (8 x 20 mm) with hexagon nut
14.
and plain washer
6 x Wall plug (10 mm)
15.
6.
7.
16.
17.
6 x Hexagon head screw (8 x 60 mm)
16.
1 x Spike
17.
2 x Mounting strap
18.
3 x Rails + 2 x Connectors
19.
8.
9.
18.
19.
10.
39
i
Operating conditions
EN
◆ Only operate the garage door operator in dry rooms.
◆ The garage door must be able to be opened and
closed easily by hand and must not jam.
Improper use
i
Incorrectly performed structural alterations
result in the risk of injury.
Do not carry out any structural alterations to the door
operator, the garage door or any existing safety equipment which deviate from the measures described in this
manual. Such alterations endanger the operating safety.
The garage door operator must not be used:
◆ in commercial establishments
◆ to operate other objects
◆ in continuous operation
Admissible garage door types
i
◆ swing out standard up-and-over doors
◆ sectional doors
The doors must move smoothly and comply with the regulations of the following standards: EN 12453 and EN 12604.
◆ Ensure that the overhead ceiling tracks are always
free of grease and dirt. Dirty overhead ceiling tracks
hinder proper operation.
◆ A 220 - 240 V/50 - 60 Hz power supply must be
available at the place of installation.
Incorrect installation results in the risk of
injury.
Movable parts of the garage door must not extend into
public footpaths or cycle paths.
The manufacturer is not liable for damage which occurs
due to incorrect or non-compliant use (see warranty
conditions).
i
Inadmissible types of garage door
Doors which require tilting and rotating
movements may not be operated with the
type TA70 garage door operator.
40
Up-and-over doors
Ceiling sectional doors
Non swinging out
retractable up-andover door
i
General safety instructions
EN
Important safety instructions
CAUTION
For your safety and the safety of others, it is
essential that you follow these instructions
carefully.
Keep these instructions on file.
All work performed on electrical equipment
is associated with a risk of electric shock and
electrocution.
◆ Have all work on electrical equipment and on the
door operator carried out by a qualified electrician.
◆ Before commencing any work on the door or the
door operator, unplug the mains cable from the
electrical socket.
The use of defective devices can put people and
property at risk.
◆ Never use faulty or damaged devices.
◆ Please make sure that the door operator and mains
cable are free from damage. If the supply cord is
damaged, it must be replaced by the manufacturer, its
service agent or similarly qualified persons in order to
avoid a hazard.
◆ Please notify our customer service department (see
page 68) of any faults or damage to the device.
Faulty doors can result in injuries.
◆ The operation of the door must not be hindered by
badly adjusted springs or poorly functioning door
installation or door constructions.
◆ There is a risk of injury due to the tightly stretched
door springs. Never replace the door springs yourself.
◆ Have all work on the door mechanics and the springs
carried out by a qualified person.
Improper use increases the risk of injury.
◆ Never reach into the moving door or into moving
parts.
◆ Instruct all persons who operate the garage door in
the safe use of the equipment.
◆ Do not allow anyone to go through under the moving
door.
◆ Keep children away when the door is moving.
◆ Do not allow children to play with the door or with
the hand transmitter.
◆ Please store the hand transmitter in such a way that
it cannot unintentionally be operated by, e. g. playing
children.
◆ Drive in and out of the garage only when the door
is fully open and stationary.
◆ This appliance is not intended for use by persons (in cluding children) with reduced physical, sensory or
mental capabilities, or lack of experience and know ledge, unless they have been given supervision or
instruction concerning use of the appliance by a person
responsible for their safety.
In the case of defective or inoperable safety
equipment there is a danger of injury or damage to property.
◆ Before first operation and thereafter one a month
inspect the correct functioning of the safety equipment
(e.g. the power limiter).
◆ Never switch off the safety equipment.
◆ Keep the door limit stop on the ground free of ice, snow,
dirt and stones.
Power-driven doors entail the risk of crushing
and shearing at the closing edge.
◆ Ensure that during operation there are no persons
in the swivelling range of the garage door.
41
i
Functional description
EN
Intelligent microcomputer
Intelligent, computerized, exact positioning of travel,
prompt power determination, reverses if obstructions
are met.
Door operator
Low noise, soft start and soft stop protect the motor
and ensure a long service life.
Self diagnosis
Operational mode and digital menu shown on the
display, self diagnosis.(L-Normal, F-Interrupted, H-Fail
In Reading, A-Infrared Ray Interrupted)
Cryptoguard
Rolling code technology provides billions of code combinations and makes every remote control a unique one
that protects against unauthorized access.
Alarm unit
The alarm sounds when the door is left open for longer
than 10 minutes. The alarm stops when the door is
closed again (refer to „Alarm setting“ on page 57).
Functional description / Recognition of obstructions
i
Emergency release device
The door can be manually operated by pulling down
on the emergency release cable in the case of power
failure.
Automatic closing function
The automatic closing time of the door can be set from
30 to 240 seconds (refer to page 57/58).
2000 cycle alarm
When the operator has run 2000 cycles, it will beep
to remind the user to service the mechanical system
(refer to page 58).
Lighting
The TA70 garage door operator has internal lighting which
is switched on after each switching impulse and goes off
again automatically after 3 minutes.
Additional connecting options for external
accessories and safety unit
In addition you can connect an external switch and an
infrared photoelectric barrier (refer to page 61).
The door operator has an automatic obstacle-recognition
system (through internal monitoring of power).
If the door encounters an obstruction when closing or
opening, the door operator stops the door automatically
and moves it in the opposite direction until it reaches
the corresponding limit.
After removing the obstruction you can operate the
garage door operator normally again.
42
i
STOP
Functional description/emergency release
In the event of a power cut, the door can be operated
manually by pulling the emergency release cable.
There is a risk of injury. The door can fall
un-controllably when it is released (e.g. if
springs are weak or broken, or if the door is
not properly balanced).
◆ Always close or open the door fully after each release.
◆ The emergency release is not intended for
„everyday use“.
Important installation instructions
EN
CAUTION
Important instructions for a safe installation.
Follow all installation instructions carefully.
An incorrect installation can lead to serious
injuries.
Before installation check...:
◆ ...whether your door operator is suitable for the type
of garage door and the garage door height.
◆ ...that the door is in a perfect mechanical state. The
door must be smooth running and be balanced.
Check whether it opens and closes properly;
Open the door approx. 1 metre and let go. A
balanced door should now remain in this position.
If not, have your door adjusted by a specialist
company.
◆ The door operation must not be hindered by in correctly adjusted springs or by incorrectly func tioning door suspensions or door constructions.
Before installing the drive...,
....remove all unnecessary ropes or chains and disable
any equipment, such as locks, not needed for powered
operation.
During installation there is a danger of injury
due to the unsecured door falling suddenly.
◆ During the installation work, ensure that there are
no persons in the swivelling area of the garage door.
Faulty installation can result in serious accidents and injuries.
◆ Fit the actuator for the emergency release at a
height of less than 1.8 metres.
◆ Use only the enclosed mounting materials and only
original spare parts and original accessories.
◆ Any existing door locking devices already fitted to
the door may hinder the correct functioning of the
door and must therefore be removed.
◆ Poor lighting hinders the installation work and can
result in injuries. Ensure that there is adequate
lighting during installation work.
◆ It is possible that during the installation work, you
may not be able to open the door for a short period
of time.
◆ Drive is not to be used with doors having openings ex ceeding 10 mm in diameter or having edges or protru ding parts a person could grip or stand on.
43
Required tools
You require the following tools.
Remove the door locks
Remove all vertical and horizontal door locks
1.
and catches.
IMPORTANT!
Keep the „old“ door locks in a
safe place.
In the event that you should remove the garage door
operator, you will have to fit these again in order to
restore the original state of the door.
EN
44
Take measurements
Measure up and mark the centre of the door.
1.
Mark the centre of the door, as shown, on the upper
edge of the door, on the door lintel and on the garage
ceiling.
Determine the distance between the top edge
2.
of the door and the ceiling.
Close the door slowly and measure the distance between
the top edge of the door and the ceiling.
NOTE
The minimum distance should be 6 cm.
up-and-down
door
sectional
door
EN
min. 6 cm
min. 6 cm
3.
Installation advice for fitting to sectional
doors.
If the garage door operator is used for a sectional door,
then the guide roller of the upper door segment must be
in the bend of the guide rail when the door is closed.
✗
Right Wrong
45
Assembly of the rails
EN
NOTE
The TA70 is supplied with three rails:
◆ two end pieces, including a pre-assembled chain.
◆ a middle piece (without a chain) with two connectors.
Lay the two end pieces with the pre-
1.
assembled chain on the ground, with the
chain lying as straight as possible between
the two end pieces.
Push the two enclosed connectors onto the
2.
middle piece and then lay the middle piece in
the gap between the two end pieces.
Insert the chain into the middle piece.
3.
Push each of the connectors onto the join
4.
between the middle piece and each of the
end pieces.
Please ensure that each of the connectors lies in the
centre between the fixing plates of the rail underside.
Finally, bend the fixing plates outwards with
5.
a small screwdriver.
As a result, the connectors can no longer be moved.
Connector 1
1
2
3
Connector 2
Fixing plates
Tension the drive chain
1.
Screw the clamping nut tight with a suitable
socket key (∅ 10 mm).
2.
Adjust the tension of the chain as shown in
the picture.
ATTENTION:
Due to manufactoring tolerances, the shown
range of approx. 37-41 mm can vary.
Make shure that the chain sags a little on the
full length of the rail, so that it is not streched
too tight. Otherwise it can result in a loss of
power the drive.
46
1.
2.
Connect the door operator housing to the rail
EN
1.
First of all insert the connector (5).
2.
Place the rail (4) with the inboard chain
sprocket (supplied pre-assembled in the rail)
over the connector (5).
3.
Place the two fixing brackets (2) over the
rail (4) and screw these firmly onto the
door operator housing with the enclosed
self-tapping hexagon screws (6 x 15 mm).
1
2
3
IMPORTANT
Ensure that the microswitch (3) is not damaged when
mounting the rail.
4
5
Key
1 = Self-tapping hexagon screw (6 x 15 mm)
2 = Fixing brackets
3 = Microswitch
4 = Rail
5 = Connector
47
Attachment of the door operator and the rail
EN
(A)
(C)
A / B / C / D refer to the following pages
Installation on the lintel
The installation should preferably be on the lintel, as
this means that the forces encountered can best be
absorbed.
Installation on the ceiling
For installation on the ceiling, you should rotate the
header bracket by 90 degrees and fix it to the ceiling
further inward. The full rail length can then be used
as a result.
NOTE
When fitted to the ceiling, the distance to the door leaf
must be a maximum of 25 cm.
IMPORTANT
In the case of garage walls or garage ceilings made
of stone (concrete), use the enclosed hexagon screws
(8 x 60) and wall plugs ∅ 10 mm.
(D)
Installation
on the
lintel
Installation
on the
ceiling
(B)
min. 1,5 cm
max. 25 cm
48
(A) Installation of the header bracket (1)
EN
NOTE
The header bracket (1) must be aligned with the midpoint of the door.
1.
Mark out the position of the header bracket
(1) and drill the mounting holes (e.g. with a
10 mm masonry drill bit).
2.
Screw the header bracket (1) tight with the
enclosed hexagon screws (8 x 60 mm).
3.
Then fix the rail (4) with the enclosed
hexagon screw (6 x 80 mm) to the header
bracket (1).
Key
1 = Header bracket
2 = Screw (6 x 80 mm) with hexagon nut
3 = Hexagon screw (8 x 60 mm)
4 = Rail
(B) Installation of the fixing bracket (5) at the door operator head (7)
1. 2.Push the fixing bracket (5) onto the rail (4), as
close to the door operator head (7) as possible.
Mark the mounting holes for the fixing
bracket (5).
In order to do so, lift the entire construction and push
it against the ceiling.
NOTE
Ensure that the rail (4) is aligned with the centre of
the door.
4
6
12
3
5
7
4
3.
Drill the mounting holes (e.g. with a 10 mm
masonry drill bit).
4.
Finally screw the fixing bracket (5) to the garage ceiling with the enclosed hexagon screws
(8 x 60 mm).
Key
4 = Rail
5 = Fixing bracket
6 = Hexagon screw (8 x 60 mm)
7 = Door operator head
49
(C) Installation of the door bracket (8)
EN
NOTE
We recommend fixing the door bracket (8) to the door
frame if possible.
For plastic or thin-walled wooden doors, additional crossbeams are necessary in order to avoid damaging the door.
In this case, consult your door supplier.
Use existing drillholes, if possible, to mount the door
bracket (8).
1.
Place the door bracket (8) on the top edge of the
garage door and align it with the centre of the
door (in a line with the profile slide). Next,
mark out the four fixing holes on the door
frame.
8
9
10
Key
8 = Door bracket
9 = Bolt (8 x 20 mm)
10 = Self-tapping hexagon screw (6 x 15 mm)
11 = Securing bolt (2 x 20 mm)
12 = Door connector, bent
11
12
2.
Punch in the fixing holes in the door frame
with the aid of the enclosed spike
NOTE
Self-tapping screws need sufficient hold in the material. Check the thickness of your door frame. If it is
sufficiently thick you can also pre-drill the fixing holes
with a 4 mm metal drill bit if you are not able to punch
in the holes with the spike.
50
RIGHT
Fixing hole made
using spike
The screw has
sufficient hold
WRONG
Fixing hole made
by drilling
The screw does not
have sufficient hold
(C) Installation of the door bracket (8)
Screw the door bracket (8) tight with
3.
the enclosed self-tapping hexagon screws
(8 x 15 mm).
4.
Finally, fix the door connector (12) to the
door bracket (8) with the enclosed bolt (9).
NOTE
A straight door connector is supplied pre-assembled,
and this is permanently fixed to the rail.
If you wish to use the bent door connector enclosed (depending upon your door particular configuration), you must
attach this with two hexagon screws (8 x 20) to the straight
door connector (12).
5.
Finally, secure the bolt (9) by attaching the securing bolt (11) to prevent it from slipping out.
(D) Installation of the middle support clip (13)
EN
12
8
9
Fit the middle support (13) clip at a suitable
1.
place, as near as possible to the middle point
between the door and the door operator head.
Key
13 = Middle support clip
14 = Hexagon screws (8 x 60 mm)
13
14
51
Important notes after installation
EN
◆ After installation, ensure that the mechanism is properly
adjusted and that the drive reverses when the door
contacts a 50 mm high object placed on the floor
(for drives incorporating an entrapment protection
system depending on contact with the bottom edge of
the door), s. page 64.
Attach safety notices with warning messages
Improper use results in an increased risk of
injury.
◆ Permanently fix the labels warning against entrapment
in a prominent place or near any fixed controls.
◆ Permanently fix the label concerning the manual release
adjacent to its actuating member.
◆ Attach all labels so that they are clearly legible.
Establish operational readiness of the door
1.
Move the door carefully, in order to engage
the profile slide.
2.
Plug the mains plug into the socket and
switch on the electricity.
3.
The light goes on and the unit gives a single
beep and the display shows ‘0’ at regular
intervals.
◆ After installation, ensure that the drive prevents or stops
the opening movement when the door is loaded with
a mass of 20 kg, fixed centrally on the bottom edge
of the door. This applies especially to drives which can
be used with a door that has openings in the door leaf
larger than 50 mm in diameter.
Programming
In order that the following settings are correctly stored and executed, you must carry
out a final programming procedure according
to page 59.
52
Setting limits / setting the upper limit
EN
Carrying out the instructions in the wrong
order when setting the limits will result in
malfunctions. Be sure to keep to the setting
order specified.
1. Press „P“ for
approx. 5 seconds.
4. Press „+“ or press „-“.
2. The door operator
beeps and shows „1“.
5. The door opens
or closes.
Setting the lower limit
Correct setting order:
1. Set upper limit
2. Set lower limit
3. Press „P“,
„1“ flashes.
6. If the door has moved up wards to the required po sition, press „P“ to store
the upper limit.
1. Press „+“, the
display shows „2“.
4. The door opens
or closes.
2. Press „P“,
„2“ flashes.
5. If the door has moved downwards
to the required position, press „P“
to store the lower limit.
3. Press „+“ or press „-“.
53
Carry out reference run for power measurement
During the reference run there is a risk
of injury, as the door operator develops
extremely strong forces.
EN
1. Press „+“, the
display shows „3“.
4. After it has stopped,
press the „P“ button
twice.
7. Conclude the pro gramming (refer to
page 59, method 1).
2. Press „P“,
„3“ flashes.
5. The door goes down. 6. After it has stopped, press
IMPORTANT
Once you have set the two limits and the reference run for power measurement,
you have fulfilled the basic settings required for safe operation.
If you do not require any further settings, you must conclude programming as
specified in method 1 on page 59, in order to adopt the basic settings you have
just programmed.
After this, you can conclude the following individual settings, either singly or after
all the settings have been programmed, using method 2 on page 59.
3. The door goes up
automatically.
„P“, to store the information.
54
Adjust power limiting as required
EN
NOTE
The door operator is preset to stage 3 by the supplier.
If required (e.g. if the power level is too low) you can
subsequently adjust the power limiting setting.
1. Press „+“ (if necessary
press several times) until
„4“ is displayed.
Low High
2. Press „P“, the display
shows „7“ (stage 3).
Power level
Factory setting
If the power level is too low, the door
movement will be impaired, particularly if
the mechanical structure of the door is not
well balanced.
3. Press „+“ or press „-“
to select the stage.
4. Press „P“, in order
to store the setting.
After a resetting of the power level, it is absolutely necessary to repeat the reference run for power
limiting and to conclude the programming again.
During the reference run there is a risk of injury as the door operator develops extremely strong forces.
5. IMPORTANT
Repeat reference run
for power limiting
(refer to page 54).
6. Conclude programming
(refer to page 59,
method 1).
55
Set control button of hand transmitter
NOTE
The actuation of the door is preset by the supplier to
correspond to the second button of the hand transmitter.
EN
1. Press „+“ (if necessary
press several times) until
„5“ is displayed.
4. Press button „P“ in
order to store the
setting.
2. Press „P“,
„2“ flashes.
(2 = factory setting)
5. Conclude programming
(refer to page 59, method 2)
or
proceed to next setting.
3. Press „+“ or „-“ to select
the required channel.
1 = button 1
2 = button 2
56
Alarm setting
EN
If the alarm is switched on, the door operator
beeps if the door is open for longer than 10
minutes. The door operator beeps for 30
seconds every 10 minutes.
1. Press „+“ (press several
times if necessary) until
„6“ is displayed.
4. Press „P“ in order to
store the alarm setting.
2. Press „P“,
the display is „0“.
(0 = off = factory setting)
5. Conclude programming
(refer to page 59, method 2)
or
proceed with next setting.
To end the beeping:
Press the door control button to fully close the door.
3. Press „+“,
the display is „1“.
(1 = on = the alarm setting is
switched on)
Automatic closing time setting
NOTE
Before the door closes automatically, the door operator
beeps for 20 seconds. At the same time the light flashes.
1. Press „+“ (press several
times if necessary) until
„7“ is displayed.
2. Press „P“,
the display is „0“.
(0 = off = factory setting)
When the door starts closing, the light shines durably and
it beeps permanently.
After the door has closed, the door operator ends the
beeping and the light remains on for a further 3 minutes.
3. Press „+“,
the display is „1“.
(1 = on = automatic closing
time = 30 seconds)
57
Automatic closing time setting
EN
4. Press „+“ and select
the required closing time:
1 = 30 sec.
2 = 60 sec.
3 = 90 sec.
4 = 120 sec.
5 = 150 sec.
6 = 180 sec.
7 = 210 sec.
8 = 240 sec.
(maximum)
5. Press „P“ in order
to store the setting.
2000 cycle alarm setting
After a period of time in use, regularly
check to see whether the door is level when
opening/closing, and whether the spring has
enough force to raise the door.
Add a suitable amount of lubricant to all
moving parts regularly.
6. Conclude programming
(refer to page 59,
method 2)
or
proceed with the next
setting.
NOTE
If this function is activated, after 2000 cycles the door
operator will indicate with a short whistling tone at regular intervals that door maintenance must be carried out.
To end the alarm tone
Switch the power supply off and then on again, or press
the „P“ button for the door for 5 seconds.
1. Press „+“ (press several
times if necessary) until
„8“ is displayed.
4. Press „P“ in order
to store the setting.
58
2. Press „P“,
the display is „0“.
(0 = off = factory setting)
5. Conclude programming (refer to page 59, method 2) or
proceed with next setting.
3. Press „+“,
the display is „1“.
(1 = on)
Conclude programming
EN
IMPORTANT
Please note: this concluding step must be carried out,
otherwise the information stored will be lost.
NOTE
You can conclude the programming in two ways:
Method 1: Carry out this method without fail after the reference run.
1. After the reference run,
press „-“ (press several
times if necessary) until
„1“ is displayed.
2. Keep „P“ pressed
for 5 seconds.
3. „0“ will be displayed at
regular intervals in order to
conclude the programming
and set the door operator
into an idle state.
Method 2: After all other settings
1. After completing any
setting, press „P“
for 5 seconds.
2. „0“ will be displayed at
regular intervals in order
to conclude the program ming and set the door ope rator into an idle state.
59
Registering and de-registering hand transmitters
Registering hand transmitters:
EN
1. Press „S“ for 1
second and then
let go.
NOTE
After successfully registering you can operate your garage door operator with the hand transmitter. After that you can also
register further hand transmitters.
De-registering hand transmitters:
1. Press „S“ and
keep pressed.
2. As acknowledgement, a
green point will appear
for a short time at the
bottom right of the
display.
For security reasons, a hand transmitter
must be de-registered in the event of loss, to
prevent the garage door from being operated
by unauthorised persons.
2. As acknowledgement, a
green point will appear
for a short time on the
bottom right of the
display.
3. Press the previously set
button on the hand
transmitter three times.
3. Keep „S“ pressed until the
green point at the bottom
right of the display disap pears.
All hand transmitters are de-registered.
You can register a new hand transmitter.
60
i
GND
+ 12V
COM
OUT
GND
+ 12V
IR
GND
+ 12V
Connecting additional electrical equipment
EN
When working on electrical systems there is
a risk of danger to life due to electrocution.
◆ The connection of additional electrical equipment
must only be carried out by a qualified electrician.
◆ Before opening the protective cover always dis connect the equipment from the mains power supply
and check that the system is free of voltage.
Accessories from other manufacturers may
result in malfunctions or damage to property.
◆ Use only original accessories. A separate source
voltage at the screwtype terminal for the external
switch will result in a short circuit and will destroy
the door operator’s electronics.
◆ Do not connect any separate source voltages to the
terminal for the external switch. The terminals are
potential-free contacts.
3
Ext. switch (type: NO)
GND
Pass Door contact
NOTE: If pass door contact assembled, remove jumper
If the external buttons are not connected
properly, the operational safety of the
equipment is at risk.
Always mount the internal button, programming
button, etc.:
◆ outside the reach of movable parts
◆ within visibility of the door
◆ at a height of at least 1.5 metres
1
2
Key
1 = Motherboard
2 = Infrared-photocell barrier (optional)
3 = External switch (optional)
Connecting conditions for connecting an
infrared photocell barrier:
Voltage: = + 12 V
Curent: = max. 150 mA
Type: = NC
61
i
Manual door operation
In the case of power failure:
1.
If you wish to manually operate the door in
the event of a power cut, you must pull the
emergency release cable so that this releases
the door from the door operator.
After that you can move the door freely.
If power recovers:
1. NOTE
Operate the hand transmitter or the wall
switch.
There is a risk of injury. The door can fall
down uncontrollably when released (e.g. if
the door is not balanced)
◆ Close or open the door fully after each release.
◆ The emergency release is not intended for
„everyday use“.
Engagement happens automatically.
EN
62
i
Instructions for the user
Notes for use
◆ Check the operator system to determine whether it
moves smoothly the first time the garage door operator
is used.
◆ After some time in use, check regularly to see whether
the door remains horizontal when opening and closing
and whether the spring has enough power to lift the
door. Lubricate all movable parts regularly with a suitable
lubricant.
◆ In the event of a power cut, you can pull the emergency
release and freely move the door manually.
When the power is back, you can operate the hand
transmitter or the wall panel, and the emergency release
will engage automatically.
The door can then be operated again with the hand
transmitter or the wall panel.
EN
1. In the event of a power
cut, the door stops
moving.
2. Once the power is back on,
press the previously set
button (refer to page 56)
on the hand transmitter,
and the door will open.
Normal operation
◆ Remote control
By pressing the previously set button on the hand
transmitter, the door can be opened, closed or stopped.
◆ Manual operation
In the event of a power cut, the door can be opened or
closed manually as soon as the door operator has been
disengaged (refer to page 62).
3. According to the program
memory, the door will open
as far as the upper limit
and then stop.
63
Maintenance
EN
Defective door systems and safety equipment
result in the risk of injury.
For your safety, you should comply with the
recommended maintenance intervals for your
door system, including all safety equipment.
Maintenance interval:
Have the door system inspected by a spe-
cialist company before initial operation and
then as required, but at least once a year.
Regular checks of wearing parts:
There is a risk of injury due to defective
or worn components.
Check the system therefore regularly for signs of wear,
damage or lack of balance of the door.
Do not use the door under any circumstances if repairs or
adjustments need to be made, as a faulty or imbalanced
door can lead to injuries.
Check:
◆ All screw connections to ensure they are tight
◆ Cables for damage
◆ Springs and fixing parts
There is a risk of injury due to the extremely
taut door springs.
◆ Never replace the door springs yourself.
◆ Have all work on the mechanical system and springs
carried out by a qualified person.
Monthly checks on the obstacle recognition (power limiting)
1.
Run the door into the final open position.
2.
Place a 50 mm high object, e.g. a wooden
block, in the direction of travel of the door.
3.
Close the door by actuating the hand transmitter.
4.
If the door hits an obstruction when closing
or opening, the door operator automatically
stops and opens the garage door fully.
5.
After this, remove the obstruction.
6.
After removing the obstruction, you can
operate the garage door operator nor-mally
again.
64
Placing an approx. 50 mm wooden block in the direction
of travel of the door.
If necessary, correct and check the alignment
once again, as an incorrect alignment cause
pose a threat.
i
Technical Specification
Model and recommended use
Item no. Voltage (V) Door size (m2) Admissible ambient temperature (°C)
EN
SR40070
Guide rail and available sizes
Item no. Total lenght Height of travel Lifting height
SR40070 3020 mm 2560 mm < 2240 mm
Technical Data
Output: 100 W
Standby mode: 6 W
Tractive force: 650 N
Supply voltage: 230 V / 50 Hz
Motor: 24 V (DC) direct current
Light: 25 W; E14
Door operating speed: 11 cm/second
Fuse model:
- Motor fuse 1: 2.5 A
- Light fuse 2: 2.5 A
Transmission frequency and range: 433 MHz/open terrain 50 m
Drive: chain
Method of protection: Use only in dry rooms
220 – 240 ≤ 10 –20...+40
Permitted garage door dimensions
Permitted door leaf surface: 10.5 m2 (for easy to move up-and-over doors and sectional doors)
Maximum infill weight for
up-and-over doors: 7 kg/m
2
65
i
Trouble shooting
EN
Error
The door operator does not work.
The hand transmitter cannot actuate
the door operator.
The operating range of the hand
transmitter is too restricted.
The chain moves, but the door does
not.
When operating, a grating sound can
be heard.
The chain has some sag and is noisy.
Causes
1. The plug is not inserted properly.
2. The fuse has been tripped.
1. The hand transmitter may have
been wrongly registered or has not
been registered at all.
2. The battery is out of power.
The battery may be empty.
The emergency release may have
been triggered.
There is not sufficient lubricant between the rail and the chain slide after
long use.
The chain is loose due to long use
without lubricant between the rail and
the chain slide.
Solution
1. Plug the mains plug into the mains
outlet.
2. Have the cause checked by a quali fied person, then switch the fuse
back on again.
1. Register the hand transmitter
again, refer to page 60.
2. Replace the battery
Replace with a new one of the same
model.
Operate the door operator until the
emergency release engages again
automatically.
Insert a suitable lubricant in the position
between the rail and the chain slide.
Tension the chain as described on
page 46 and apply a suitable lubricant
to the chain.
CE Mark and EC Comformity
i
The garage door opener of series TA70 (Item no. SR40070) inclusive Hand transmitter, complies with the requirements of the
current European and national directives.
2006/95/EC Low-voltage directive
2006/42/EC Machinery directive
2004/108/EC EMC directive
1999/5/EC R&TTE directive
Conformity has been verified. The corresponding declarations and documentation are available on file at the manufacturer’s premises.
superrollo Hausautomatisierung GmbH
Gewerbepark 1
01156 Dresden
Germany
66
i
Warantee conditions
Superrollo Hausautomatisierung GmbH warrants all new devices for 36 months, that have been installed in accordance with the
installation manual. The guarantee covers all design faults, material faults and fabrication faults.
The guarantee does not cover:
◆ Incorrect mounting or installation
◆ Non-observance of the installation and operation manual
◆ Improper operation or utilisation.
◆ External influences such as knocks, blows or weather
◆ Repairs and modifications made by unauthorised third parties
◆ Use of unsuitable accessory parts
◆ Damage due to inadmissible voltage surges (e. g. caused by lightning)
◆ Dysfunction due to superimposed radio frequencies and other radio disturbances.
Any defects occurring within the period of guarantee will be rectified by superrollo Hausautomatisierung GmbH at no cost either
by repairing or replacing the parts concerned or by delivery of a device of the same value or a new replacement. Generally the
original guarantee period will not be extended because of replacement delivery or repair resulting from the guarantee.
EN
67
superrollo Hausautomatisierung GmbH
Gewerbepark 1
01156 Dresden (Germany)
Service-Hotline: 01803 001655 *
www.superrollo-online.de
* 9ct/Minute aus dem Festnetz der DT AG/
Mobilfunktarif abweichend
D Geräte zur Reparatur bitte senden an:
EN Please send equipment for repair to:
DPD GeoPost
superrollo Hausautomatisierung GmbH
Werrastraße 12
45768 Marl (Germany)
Doku-Nr. BA40070-1-D-EN (07.12)
Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Abbildungen unverbindlich.
Subject to alteration. Errors and printing mistakes excepted.
Loading...
