Garázskapu meghajtás TA50
Rend. sz.: 64 03 89
...e garázskapu meghajtás megvásárlásával a cégünk egy kiváló terméke mellett döntött. Köszönjük a bizalmát.
A TA50 garázskapu meghajtás a legnagyobb kényelem szem előtt tartásával jött létre. Kompromisszumot nem ismerő
minőségi követelmények mellett és hosszú kísérletsorozat után büszkék vagyunk arra, hogy ezt az innovatív terméket az Ön
rendelkezésére bocsáthatjuk.
CE jelölés és konformitás
A termék megfelel az érvényes európai és nemzeti előírásoknak.
A konformitás igazolva van, a megfelelő leírások és dokumentációk a gyártónál vannak letéve.
Ez a használati útmutató...
...leírja a szerelést, az elektromos csatlakoztatást és a kezelési utasításokat a TA50-hez
Olvassa végig a használati útmutatót, és vegye figyelembe a benne foglalt biztonsági tudnivalókat, mielőtt a munkát
megkezdené.
Őrizze meg az útmutatót, és adja tovább abban az esetben, ha a készülék más tulajdonába kerül.
A jelen használati útmutató vagy a biztonsági előírások be nem tartásából fakadó károkért nem vállalunk felelősséget. Az
ebből származó következményi károkért sem felelünk.
UTASÍTÁS/Fontos/Figyelem
Ezzel hívjuk fel a figyelmét további a kifogástalan működéshez fontos tartalomra.
A helyes használat
A garázskapu meghajtást kizárólag:
◆
◆
◆
Minden más felhasználás rendeltetés-ellenesnek számít.
Jelmagyarázat
Áramütés következtében életveszély léphet fel!
Ez a jel az elektromos csatlakozásokon, alkatrészeken stb. végzett munkák folyamán fellépő veszélyekre hívja
fel a figyelmet. Az érintett személyre vonatkozó egészség- és életvédelmi óvintézkedéseket követel meg.
Itt az Ön biztonságáról van szó.
Vegye figyelembe és kövesse az összes így megjelölt
utasítást.
Így figyelmeztetünk előre az esetleg személyi sérülést vagy anyagi kárt okozó hibás eljárásra.
a garázskapu nyitására és zárására
magán célra
ebben az útmutatóban megadott adatoknak és biztonsági utasításoknak megfelelően szabad használni.
Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) 319-0250
A kézi adó helyes használata
A kézi adóval csak olyan készülékeket és berendezéseket szabad távirányítani, amelyeknél akár a vevőben, akár az adóban
bekövetkező rádiókapcsolati zavar nem jelent veszélyt személyekre, állatokra vagy tárgyakra, vagy a veszély elhárítását
más biztonsági berendezések biztosítják.
Tartsa be a karbantartási időközöket.
A megfelelő használathoz a kapu és biztonsági berendezéseinek rendszeres ellenőrzése is hozzá tartozik.
Áttekintő kép
Jelmagyarázat
1 = Meghajtás és világítás
2 = Kézi adó
3 = LED
4 = A kézi adó 1. nyomógombja
5 = A kézi adó 2. nyomógombja
6 = Set gomb
7 = Kijelző
8 = Állító gomb (+)
9 = Állító gomb (-)
10 = Programozó gomb (P)
A szállítás tartalma
A kicsomagolás után egyeztesse a
csomag tartalmát a
szállítás tartalma adataival:
1) 1 x Meghajtás
2) 1 x Használati útmutató
3) 1 x Kézi adó
4) 2 x Középső felfüggesztés
5) 3 x Tartókengyel
6) 1 x Csuklós felfüggesztés
7) 1 x Kapu csukló
8) 1 x Fogas csatlakozó
9) 8 x Hatlapfejű lemezcsavar (6 x
15 mm)
10) 1 x Csavar (6 x 80 mm) hatlapú
anyával
11) 1 x Csapszeg (8 x 20 mm)
12) 1 x Csapszeg (2 x 20 mm)
13) 4 x Csavar (8 x 20 mm ) hatlapú
anyával és alátéttel
14) 6 x Dübel (10 mm)
15) 6 x Hatlapfejű csavar (8 x 60
mm)
16) 1 x Kirner lyukasztó
17) 2 x Perforált szerelőszalag
18) 3 x Sín + 2 x Összekötő
Használati feltételek
A garázskapu meghajtást csak száraz helyiségben használja.
◆
A garázskapu kézzel könnyen nyitható és csukható kell legyen, nem szabad, hogy akadjon.
◆
Ügyeljen arra, hogy a mennyezeti vezetősínek mindig jól zsírozottak és tiszták legyenek. A szennyezett mennyezeti
vezetősínek akadályozzák a kifogástalan működést.
◆
A beépítés helyén egy 220 - 240 V/50 - 60 Hz dugaszoló aljzat kell rendelkezésre álljon.
Szakszerűtlen konstrukciós módosítások esetében baleset veszély áll fenn.
Ne módosítson a meghajtás szerkezetén, a garázskapun vagy az esetleg meglévő egyéb biztonsági berendezéseken,
olymódon, hogy az az ebben a használati útmutatóban leírtakkal ellentétben legyen.
Az ilyen módosítások veszélyeztetik az üzembiztonságot.
Ezt a garázskapu meghajtást nem szabad beépíteni:
◆
üzemekben
◆
egyéb tárgyak mozgatására
◆
folyamatos üzemeltetés igénye esetén
A hibás szerelés balesetveszélyt okoz
A garázskapu mozgó részei nem nyúlhatnak be a gyalog- vagy kerékpár utakba. A nem rendeltetésszerű használatból eredő
károkért a gyártó nem felel (lásd a garanciára vonatkozó rendelkezéseket).

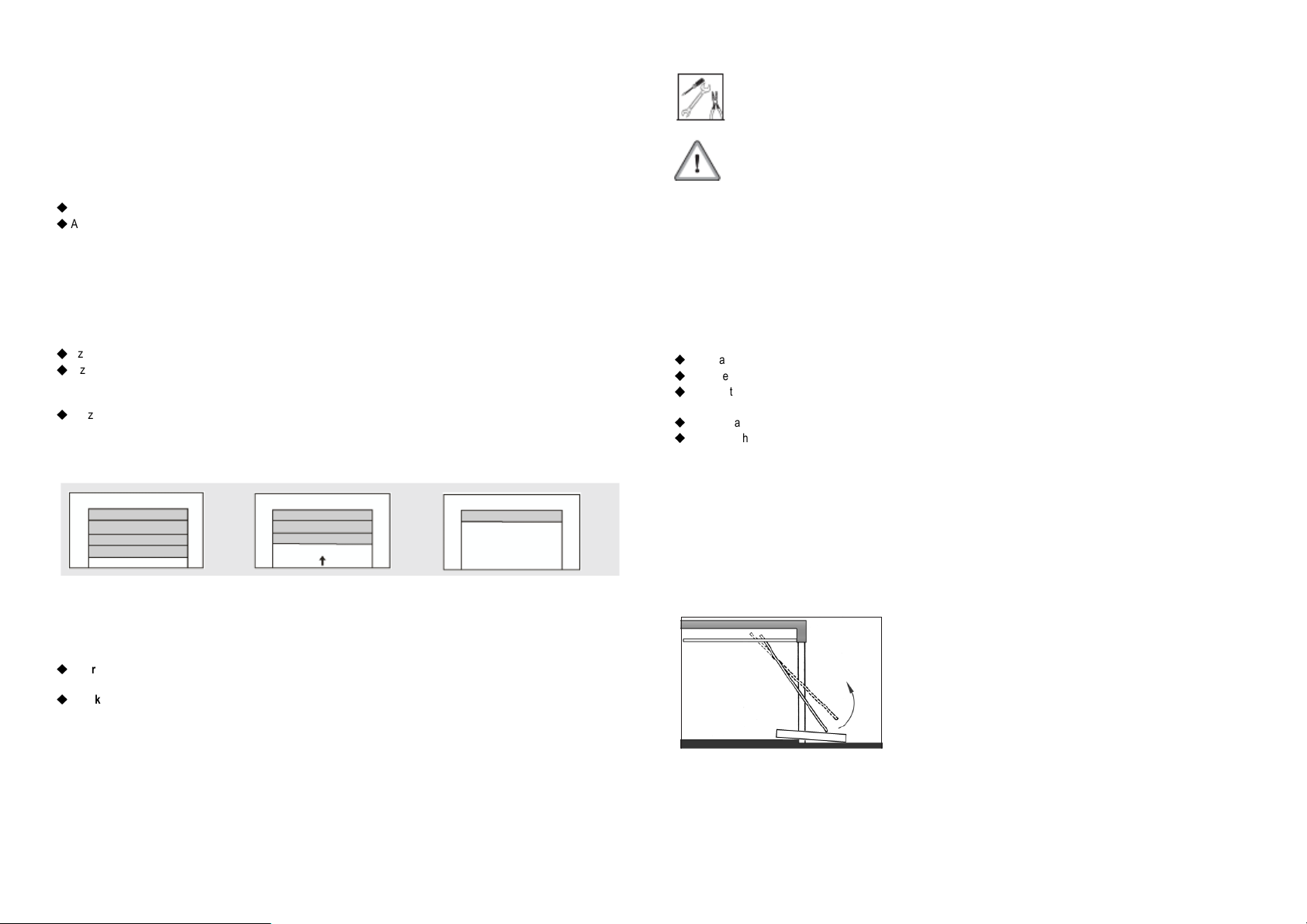

Engedélyezett garázskapu típusok
◆
kilendülő szabvány garázskapuk
◆
szekcionált kapuk
A kapu könnyű járású kell legyen és ki kell elégítse a következő szabványokat: EN 12453 és EN 12604
Kilendülő kapuk Mennyezet alatti szekcionált kapuk
Nem megengedett garázskapu fajták
Billenő- vagy forgó mozgást igénylő kapukat nem szabad a TA50 garázskapu meghajtással működtetni.
Nem kilendülő billenő kapu
Általános biztonsági tudnivalók D
Fontos biztonsági tudnivalók
a veszélyek elkerülésére ki kell cseréltetni.
◆
Forduljon a vevőszolgálatunkhoz (lásd a 68 oldalt), ha a berendezésen hibát észlel.
rugókat.
◆
A gyerekeket tartsa távol a mozgó kaputól.
◆
Ne engedje meg a gyerekeknek, hogy a kapuval vagy a távirányítóval játsszanak.
◆
Tartsa olyan helyen a kézi adót, hogy kizárt legyen a véletlen működtetése pl. játszó gyerekek által.
◆
Csak akkor hajtson be a garázsba vagy ki onnan, ha a kapu teljesen nyitva van és nyugalomban van.
◆
A készüléket nem használhatják mozgásukban és szellemileg korlátozott személyek, beleértve a gyerekeket is, továbbá
tapasztalattal nem rendelkezők, kivéve, ha a felelős személy őket kioktatta és felügyeli.
◆
A padlónál a kapu felütköző felületét tartsa jégtől, hótól piszoktól és kövektől mentesen.
A működés ismertetése
Intelligens mikroszámítógép
FIGYELEM
A személyek biztonsága szempontjából életfontosságú valamennyi előírás teljesítése.
Őrizze meg ezeket az utasításokat.
Az elektromos berendezéseken végzett összes munkánál fennáll az életveszélyes áramütés veszélye.
◆
Az elektromos berendezéseken és a meghajtáson a munkákat szakképzett villanyszerelővel végeztesse.
◆
A kapun és a kapu meghajtáson végzett munkánál mindig húzza ki az aljzatból a hálózati csatlakozót.
Hibás készülékek alkalmazása személyeket veszélyeztethet és anyagi károkat idézhet elő.
◆
Soha ne használjon hibás vagy sérült készüléket.
◆
Ellenőrizze a meghajtás és a csatlakozó kábel sértetlenségét.
A hálózati csatlakozó kábelt sérülés esetén a gyártóval, a megbízott vevőszolgálattal vagy más szakemberrel
A hibás kapu sérülést okozhat
◆
A kapu működését nem akadályozhatják rosszul beállított rugók vagy rosszul működő kapu felfüggesztések
ill. kapu szerkezetek.
◆
Sérülésveszélyt okozhatnak a túlzottan megfeszített kapu rugók. Saját maga sohase cserélje ki a kapu
◆
A kapu mechanikán és a rugókon minden munkát szakemberrel végeztessen.
Az erővel működtetett kapuknál zúzódás és becsípődés veszély áll fenn a záróéleknél.
◆
Ügyeljen, hogy a kapu működésekor a garázskapu billenési tartományában személyek ne tartózkodjanak.
Szakszerűtlen használatnál fokozott a balesetveszély.
◆
Ne nyúljon a mozgásban lévő kapuhoz vagy más mozgó alkatrészhez.
◆
Ismertesse a garázskaput kezelő összes személlyel a kapu biztonságos működtetését.
◆
Ne engedje meg senkinek, hogy a mozgó kapu alatt átfusson.
Hibás vagy működésképtelen biztonsági berendezéseknél balesetveszély vagy anyagi kár keletkezhet.
◆
Az első üzembe helyezés előtt, majd havonta egyszer ellenőrizze a biztonsági berendezések
működőképességét (pl. az erő korlátozást).
◆
A biztonsági berendezéseket soha ne helyezze üzemen kívül.
Intelligens, számítógép vezérlésű, pontos emelés, pozícionálás, azonnali erőérzékelés, akadályba ütközésnél visszajárás.
Meghajtás
Zajszegény, a lágy indítás és megállás védi a meghajtást, és hosszú élettartamot biztosít.
Önellenőrzés

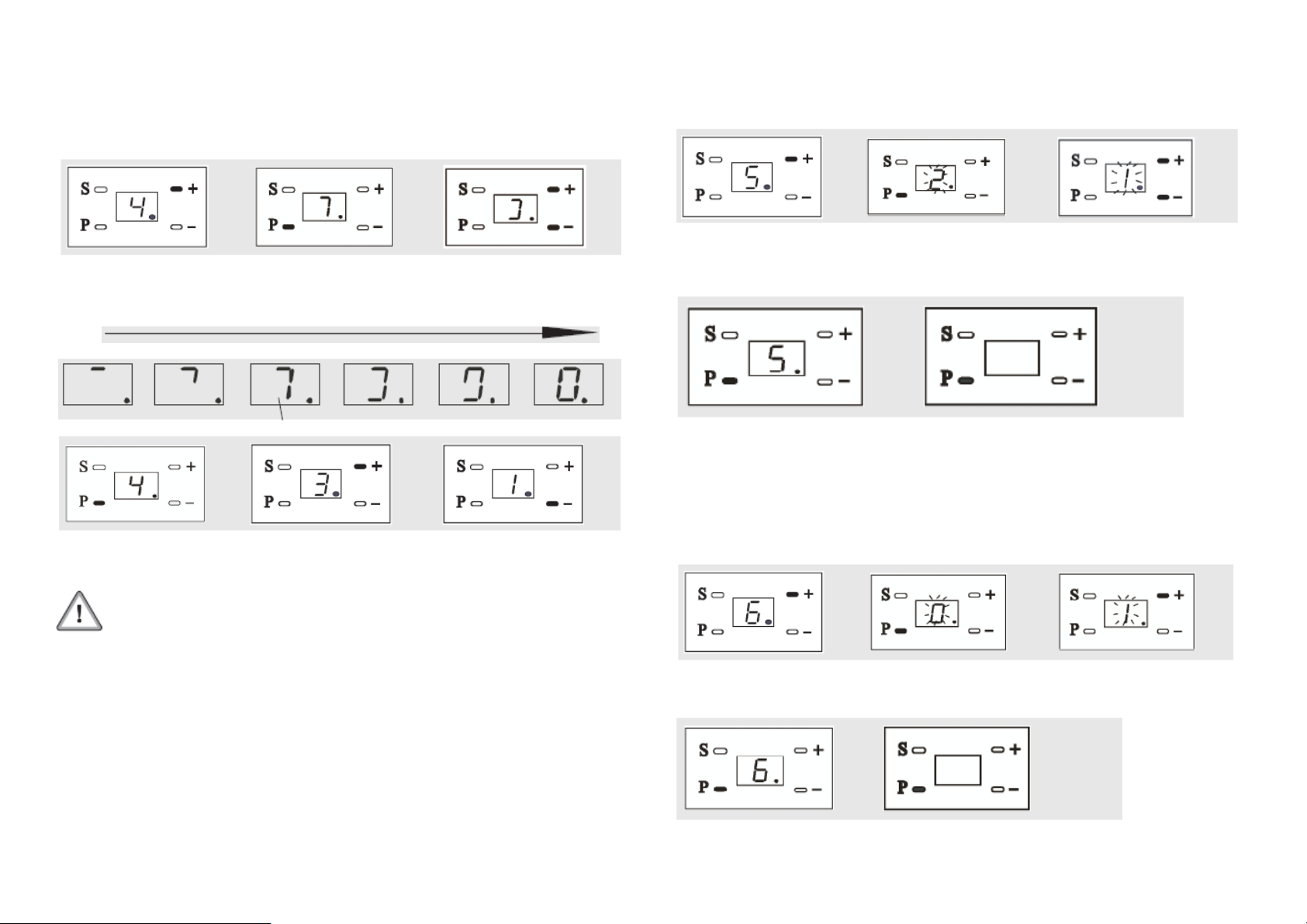

Az üzemmódot és a digitális menüt a kijelző mutatja, önellenőrzés (L = normális, F = megszakítva, H = olvasási hiba, A =
infravörös sugár megszakítva).
Rejtjeles védelem
A gördülőkódos technológia többmilliárd kód kombinációt kínál, és minden adót egyedivé tesz, hogy védve legyen az
illetéktelen hozzáférés ellen.
Riasztó egység
Riasztás hangzik fel, ha a kapu 10 percen túl nyitva maradt. A riasztás befejeződik ha a kaput bezárják (lásd "Riasztás
beállítás").
Vész reteszelés oldás
A kaput - áramkimaradás esetén - a vészreteszelést kioldó zsinór meghúzásával kézzel is lehet működtetni.
Automatikus záró funkció
A kapu automatikus záró funkciója 30 és 240 másodperc között beállítható.
2000 ciklus utáni riasztás
Ha a meghajtás 2000 ciklust végrehajtott, a használót a mechanikus rendszer karbantartására hangjelzés figyelmezteti.
Megvilágítás
A TA50 garázskapu meghajtásnak belső világítása van, amely minden kapcsolási impulzus után bekapcsolódik, majd 3 perc
múlva kialszik.
Kiegészítő csatlakozási lehetőségek külső tartozékok és biztonsági egységek számára
Kiegészítésképpen egy külső kapcsolót, valamint egy infravörös fénysorompót lehet a berendezéshez csatlakoztatni
Működés leírás/Akadály felismerés
A meghajtás, a belső erőhatás felügyelet által automatikusan felismeri az
akadályt.
Ha a kapu a záródáskor vagy nyitáskor ellenállásba ütközik, a meghajtás
automatikusan megáll, és az ellenkező irányba, a mindenkori végkitérésbe jár.
Az akadály elhárítása után a garázskapu meghajtás újra normálisan kezelhető.
Működés leírás/Vészreteszelés oldása
A kaput - áramkimaradás esetén - a vészreteszelést kioldó zsinór
meghúzásával kézzel is lehet működtetni.
Sérülésveszély áll fenn. A kapu a reteszelés oldásakor ellenőrizetlenül
leeshet (pl. ha a rugók gyengék, vagy el vannak törve, vagy a kapu
nincs kiegyensúlyozva).
◆
Minden reteszelés oldás után végállásig teljesen zárja vagy nyissa a kaput.
◆
A vészreteszelés oldás nincs "napi használatra" szánva.
FIGYELEM
Fontos tudnivalók a biztos szereléshez. Kövesse az összes szerelési utasítást.
Hibás szerelés komoly személyi sérülést okozhat.
A szerelés előtt ellenőrizze, ...:
◆
◆
legyen. Ellenőrizze, hogy a kapu előírásszerűen nyílik és záródik; nyissa fel a kaput kb. 1 m magasra, majd eressze el, egy
kiegyensúlyozott kapu ebben az állásban megmarad. Ha nem, állíttassa be egy szakszervizzel.
◆
A meghajtás szerelése előtt távolítson el minden ...
◆
működtetésnél nincs szükség.
◆
azokat le kell szerelni.
◆
világításról.
◆
◆
olyan sarkok, kiálló részek vannak, amelyek emberekbe beleakadhatnak vagy amelyre személyek rá tudnak állni.
A szükséges szerszámok
A következő szerszámokra lesz szüksége:
Fontos szerelési tudnivalók
...hogy a meghajtása alkalmas-e a garázskapu típushoz és a garázskapu magassághoz.
...hogy a kapu mechanikailag kifogástalan állapotban van-e. A kapu könnyű járású és kiegyensúlyozott állapotú kell
A kapu működését nem akadályozhatja rosszul beállított rugó, rosszul működő kapu felfüggesztés ill. kapu szerkezet.
...felesleges kötelet vagy láncot, illetve kapcsoljon ki minden készüléket vagy reteszelést, amelyre a mechanikus
A szerelés alatt a kibiztosított kapu lezuhanása balesetveszélyt jelent.
Ügyeljen, hogy a szerelés során a garázskapu billenési tartományában személyek ne tartózkodjanak.
A hibás szerelés súlyos balesetet és sérülést okozhat.
◆
A vész reteszelő kioldást 1,8 m alatti magasságban szerelje fel.
◆
Kizárólag a mellékelt szerelési anyagokat, eredeti alkatrészeket és tartozékokat használja a szerelésnél.
◆
Az épületben rendelkezésre álló kapu reteszelések a kapu megfelelő mozgását akadályozhatják és ezért
A hiányos világítás akadályozza a szerelést és balesetnek lehet a forrása. A szerelés alatt gondoskodjon megfelelő
Előfordulhat, hogy a szerelés során a kaput nem lehet felnyitni.
A garázskapu meghajtást nem szabad olyan kapukhoz használni, amelyen 10 mm-nél nagyobb átmérőjű nyílások vagy
A kapu reteszelések eltávolítása
1.Szereljen le minden függőleges és vízszintes kapuzáró szerkezetet.
Fontos !
Őrizze meg jól a leszerelt kapuzáró szerkezetet.
Ha egyszer a garázskapu meghajtást leszereli, a kapu eredeti állapotának
visszaállításához ezeket vissza kell szerelni.
Vegyen méretet
1. 1.Mérje ki a kapu közepét és jelölje be
Jelölje be az ábrának megfelelően a kapu felső élén, a szemöldök
gerendán és a garázs mennyezeten a kapu közepét.
2.Mérje meg a kapu felső éle és a mennyezet közötti távolságot
Csukja be lassan a kaput és mérje eközben a kapu felső éle és a mennyezet
közötti távolságot.
Megjegyzés
A legkisebb távolság (legalább) 6 cm legyen.
3. Szerelési tanács szekcionált kapuk beépítéséhez
Ha a garázskapu meghajtást szekcionált kapuhoz
használja, akkor zárt kapunál a legfelső kapuszegmens
vezető görgője a vezetősín ívének síkjában kell álljon.
Helyes Hibás
A sínek összeszerelése
Megjegyzés
A TA50-t három sínnel szállítjuk:
◆
két vég-elem, előreszerelt lánccal
◆
egy közép-elem (lánc nélkül) két összekötővel
1. Fektesse a két vég-elemet az előreszerelt lánccal úgy a
padlóra, hogy a lánc közöttük egyenesen fusson.
2. Csúsztassa rá a mellékelt két összekötőt a középső
elemre és helyezze a középső elemet a két vég-elem közé.
Fűzze be a láncot a közép-elembe.
4. Tolja az összekötőket a közép-elem és a vég-elemek
csatlakozási helyeire.
Ügyeljen arra, hogy az összekötők központosan helyezkedjenek
el a sín alsó részén lévő rögzítő lemezek között.
5. Végül hajlítsa ki egy kis csavarhúzóval a rögzítő
lemezeket.
Ezáltal az összekötők a továbbiakban nem tudnak elcsúszni.
Meghajtó lánc megfeszítése
1.Húzza meg a feszítő anyát egy (∅ 10 mm)
dugókulccsal.
2. 2.Állítsa be a lánc feszességet, mint azt az ábra
mutatja.
FIGYELEM
A gyártási tűrésekre tekintettel a bemutatott beállítási
tartomány kb. 37-41 mm között változhat.
Állapítsa meg, hogy a lánc a sín teljes hosszában
enyhén belóg-e, vagyis nincs túl feszesre meghúzva.
Egy túl feszesre húzott lánc a meghajtás teljesítményét
csökkentheti.
A meghajtás ház és a sín csatlakoztatása
1. Először helyezze be a fogas csatlakozót (5).
2. Helyezze rá a sínt (4) a gyárilag a sínbe előre beszerelt belül elhelyezkedő kis fogaskerékkel az összekötőre (5).
3. Helyezze fel a két tartó kengyelt (2) a sínre (4) és a csavarokat jól meghúzva csavarozza őket a mellékelt hatlapfejű 6 x 15
mm-es lemezcsavarral a meghajtás házára.
Fontos
Vigyázzon, hogy a szerelés során a mikrokapcsoló (3) meg
ne sérüljön.
Jelmagyarázat
1 = Hatlapfejű lemezcsavar (6 x 15 mm)
2 = Tartókengyel
3 = Mikrokapcsoló
4 = Sín
5 = Fogas összekötő
A meghajtás és a sín felerősítése
Szerelés a szemöldök gerendára
A berendezést célszerűbb a szemöldök gerendára felszerelni, mivel ez
veszi fel legkedvezőbben a fellépő erőket.
Felszerelés a mennyezetre.
A mennyezetre szerelésnél a szemöldök gerendára szánt csuklót 90 fokkal
elfordítva, kissé beljebb kell a garázs mennyezetére felerősíteni. Így a teljes
sínhossz hasznosítható.
Megjegyzés
A kapu-lemeztől mért távolság mennyezetre szereléskor legfeljebb 25 cm lehet.
Fontos
Beton vagy tégla garázsfalaknál ill. garázs mennyezetnél használja a mellékelt (8 x 60) hatlapfejű csavarokat és ∅ 10 mm-es
tiplit.
(A) A szemöldök gerenda csukló szerelése (1)
Megjegyzés
A szemöldök gerenda csuklót (1) az ajtó középvonalában kell felszerelni.
1. Rajzolja be a csukló (1) helyét és fúrja ki a furatokat egy 10 mm-es betonfúróval.
2. Csavarozza fel szilárdan a szemöldök gerenda csuklót (1) a mellékelt 8 x 60 mm hatlapfejű csavarokkal.
3. Ezután erősítse hozzá a mellékelt hatlapfejű 6 x 80 mm-es csavarral a sínt (4) a szemöldök gerenda csuklóhoz (1).
Jelmagyarázat
1 = Szemöldök gerenda csukló
2 = Csavar (6 x 80 mm) hatlapú anyával
3 = Hatlapfejű csavar (8 x 60 mm)
4 = Sín
(B) Tartókengyel (5) felszerelése a meghajtó fejre (7)
1. A sínen (4) tolja a tartókengyelt (5) amennyire csak lehet a meghajtófej (7) közelébe.
2. Jelölje be a tartókengyel (5) felerősítési helyét.
Ehhez emelje meg az egész szerkezetet és nyomja neki a mennyezetnek.
Megjegyzés
Ügyeljen arra, hogy a sín (4) a kapu közepével mindig egy vonalban legyen.
3. Fúrja ki a szerelési furatokat a 10 mm-es betonfúróval.
4. Végül a mellékelt 8 x 60 hatlapfejű csavarokkal csavarozza fel a tartókengyelt (5) a garázs mennyezetére.
Jelmagyarázat
4 = Sín
5 = Tartókengyel
6 = Hatlapfejű csavar (8 x 60 mm)
7 = Meghajtó fej
(C) A kapu csukló szerelése (8)
Megjegyzés
Ajánljuk, hogy a kapucsuklót (8) lehetőleg a kapulap keretére erősítse fel.
Műanyag vagy vékonyfalú fa kapuknál a kapu károsodásának elkerülésére kiegészítő megerősítésekre van szükség. Ezt
beszélje meg a kapu szállítójával.
A kapu csukló (8) szereléséhez - ha lehet - már meglévő furatokat használjon.
1. Helyezze a kapu csuklót (8) a garázskapu felső éléhez és
állítsa be a kapu közepéhez, úgy, hogy egy vonalban legyen a
profil csúszkával (sínnel). Jelölje be a négy felerősítő lyuk
helyét a kapulap keretén.
2. A mellékelt kirnerezővel üssön négy felerősítő lyukat a kapu keretbe.
Megjegyzés
Lemezcsavarok kellően meg kell kapaszkodjanak az anyagban. Ellenőrizze a kapulap keretének anyagvastagságát. Kellő
falvastagság esetén, a felerősítő furatokat egy 4 mm-es fém fúróval is kifúrhatja, ha a kirnerezővel nem tud lyukat ütni a
lemezen.
Helyes Helytelen
Kirnerrel ütött felerősítő lyuk Fúrt felerősítő furat
Jelmagyarázat
8 = Kapu csukló
9 = Hatlapfejű csavar (8 x 20 mm)
10 = Hatlapfejű lemezcsavar (6 x 15 mm)
11 = Sasszeg (2 x 20 mm)
12 = Kapucsatlakozó, görbe
A csavart a lemez megfogja A csavart nem tartja meg semmi
(C) A kapu csukló szerelése (8)
3. Csavarozza fel szilárdan a mellékelt hatlapfejű 8 x 15 mm-es lemezcsavarokkal a kapu csuklót (8) a z ajtólap
keretre.
4. Végül erősítse hozzá a kapu csatlakozót (12) a mellékelt csapszeggel (9) a kapu csuklóhoz (8).
Megjegyzés
Gyárilag az egyenes kapu csatlakozó már szerelve van, ez szilárdan csatlakozik a sínhez.
5. Kicsúszás ellen biztosítsa a csapszeget (9) egy sasszeggel (11).
(D) A középső felfüggesztés (13) szerelése
Megfelelő helyre, lehetőleg a kapu és a meghajtó fej közötti félútra, szerelje fel a középső felfüggesztést (13).
Jelmagyarázat
13 = Középső felfüggesztés
14 = Hatlapfejű csavar (8 x 60 mm)
Szerelést követő fontos tanácsok
◆
Győződjön meg a szerelés után arról, hogy a berendezés előírásszerűen be van-e állítva, és hogy a meghajtás reverzál-e
(visszajár), ha a kapu egy a földön fekvő 50 mm magas tárggyal érintkezik (amennyiben a meghajtás becsípődés elleni
védőrendszerrel rendelkezik, amely a kapu alsó élével érintkezéskor működésbe lép).
◆
Győződjön meg arról, hogy a meghajtás a kapu felnyitását megakadályozza-e, vagy megállítja-e, ha a kapu alsó élére,
középen 20 kg teher van erősítve. Ez olyan meghajtásokra vonatkozik, amelyek olyan kapuknál nyernek alkalmazást,
amelyeknek a kapu lapján 50 mm-nél nagyobb átmérőjű nyílások vannak.
Figyelmeztető táblák elhelyezése: Szakszerűtlen használatnál fokozott a balesetveszély.
◆
Jól látható helyen, vagy a felszerelt vezérlések közelében tartós módon erősítse fel a becsípődés veszélyére
figyelmeztető címkét.
◆
Erősítse fel tartós módon a manuális működtetésre figyelmeztető címkét is a kezelő elem mellett.
◆
Jól olvashatóan helyezze el a figyelmeztető címkéket.
A kapu üzemkészségét állítsa helyre
1. Mozdítsa meg óvatosan a kaput, hogy a szán bekattanjon.
2. Dugja be a hálózati dugót a dugaszoló aljzatba, és kapcsolja be a feszültséget.
3. A világítás felgyullad és az egység egy egyszeri hangjelzést ad, a kijelzőn pedig ciklikusan "0" látható.
Programozás
A következő beállítások kifogástalan tárolásához és végrehajtásához a 25 oldalon leírt programozás befejezést kell
lefolytatni.
Végállások beállítása / Felső végállás beállítása
Hibás sorrend a végállások beállításánál hibás működést okoz.
Feltétlenül tartsa be az előírt beállítási sorrendet.
A helyes beállítási sorrend:
1. Felső végpont beállítása
2. Alsó végpont beállítása
Hajtson végre egy erőmérő referencia járatást D
A referencia járatás alatt balesetveszély áll fenn, mivel a meghajtás nagy erő kifejtésére képes.
1. Nyomja meg a „P“ 2. A meghajtás 3. Nyomja meg a „P“, 5
másodpercig tartó. hangjelzést ad és „1“ villog.
4. Nyomja meg „+“ vagy 5. A kapu fel vagy le jár 6. Ha a kapu a kívánt
nyomja meg „-“. pozícióba felfelé járt, nyomja meg a
„P“, a felső végállás tárolásához.
Alsó végpont beállítása
1. Nyomja meg a „+“, a 2. Nyomja meg a „P“, 3. Nyomja meg „+“ vagy
kijelzőben „2“ látható. „2“ villog. nyomja meg „-“-t.
4. A kapu felnyílik vagy bezár. 5. Ha a kapu a kívánt helyzetbe
lehaladt, nyomja meg a „P“-t, az
alsó végállás tárolásához.
1. Nyomja meg „+“, a 2. Nyomja meg a „P“, 3. A kapu automatikusan felemelkedik.
kijelzőben „3“ látható. „3“ villog.
4. A megállás után 5. A kapu lehalad. 6. A megállás után nyomja meg a
nyomja meg 2 x „P-t“. „P-t“, az információ
7. Fejezze be a programozást (lásd 1 módszer).
Fontos
elmentéséhez.
A két végállás beállításával és az erőmérés célú referencia járatással a biztonságos működéshez szükséges
alapbeállításokat elvégezte.
Ha nem igényel további beállítást, a programozást az információk elmentéséhez, a 25 oldalon található - 1 módszer szerint
le kell zárni. A további egyéni beállításokat esetenként egyenként vagy a beállítások után a 2 módszerrel elvégezheti
Az erő határolást szükség esetén állítsa utána
Megjegyzés
A meghajtás gyárilag a 3 fokozatra van beállítva. Szükség esetén (pl. ha alacsony az erő szintje, az erőbeállítást módosítani
lehet.
A túl alacsony erőszint befolyásolja a kapu mozgását, különösen ha a kapu mechanikai szerkezete nincs jól
kiegyensúlyozva.
A távirányító kezelő gombjának beállítása D
Megjegyzés
A kapu vezérlése gyárilag a távirányító második gombjára van beállítva.
1. Nyomja meg a „+“ 2. Nyomja meg a „P-t“, a 3. Nyomja meg a „+“ vagy
esetleg nyomja meg többször) A kijelzőn „7 “ jelenik meg nyomja meg „-“, a
amíg a „4“ meg nem jelenik. (3 fokozat). fokozat kiválasztásához.
Erő szintje
alacsony
magas
Gyári beállítás
4. Nyomja meg a „P“, a 5. FONTOS 6. Programozás befejezése
beállítás mentéséhez. Referencia járatás erőméréshez (lásd 1 módszert).
ismételje meg.
Az erő szintjének új beállítása után kötelező a referencia járatás megismétlése és a programozás
ismételt lezárása.
A referencia járatás alatt balesetveszély áll fenn, mivel a meghajtás nagy erő kifejtésére képes.
1. Nyomja meg a „+“ 2. Nyomja meg a „P-t“, a 3. Nyomja meg a „+“ vagy „-“,
(esetleg nyomja meg többször) „2“ villog. a kívánt csatorna beállítás
amíg a „5“ meg nem jelenik. (2 = gyári beállítás ) kiválasztásához.
4. Nyomja meg a „P“ gombot 5. a programozás befejezéséhez
a beállítás megerősítésére. (ld. 2 módszer) vagy folytassa a következő beállítással.
A figyelmeztetés beállítása
Ha a figyelmeztetés be van kapcsolva, a meghajtás figyelmeztető hangjelzést ad, ha a kapu 10 pernél tovább nyitva
van. A hangjelzés 10 percenként 30 másodpercen keresztül újból elhangzik.
A figyelmeztető hangjelzés befejezése:
A kapu teljes bezárásához nyomja meg a kapu vezérlő gombot.
1. Nyomja meg a „+“ 2. Nyomja meg a „P-t“, a 3. Nyomja meg a „+“,
(esetleg nyomja meg többször) Kijelzőn „0“ látható. Kijelzőn „1“ látható.
amíg a „6“ meg nem jelenik. (0 = Ki = gyári beállítás) (1 = Be = a figyelmeztetés be
4. Nyomja meg a „P-t“, a 5. Programozás befejezése (lásd 2 módszert).
riasztás beállítás vagy továbblépés a következő beállításra.
mentéséhez.
1 = 1 gomb
2 = 2 gomb
van kapcsolva)
Automatikus zárási idő beállítás
Megjegyzés
Mielőtt a kapu automatikusan bezáródik, a meghajtás 20 másodpercig tartó hangjelzést ad. Egyidejűleg villog a világítás.
Miután elindul a kapu záródása, a világítás a hangjelzéssel együtt továbbra is folyamatosan bekapcsolva marad.
Miután a kapu záródása befejeződött, a meghajtás nem ad további hangjelzést, de a világítás még 3 percig bekapcsolva
marad.
1. Nyomja meg a „+“ 2. Nyomja meg a „P-t“, a 3. Nyomja meg a „+“, a
(esetleg nyomja meg többször) Kijelzőn „0“ látható. Kijelzőn „1“ látható.
amíg a „8“ meg nem jelenik. (0 = Ki = gyári beállítás) (1 = Be)
1. Nyomja meg a „+“ 2. Nyomja meg a „P-t“, a 3. Nyomja meg a „+“, a
(esetleg nyomja meg többször) Kijezőn „0“ látható. Kijelzőn „1“ látható.
amíg a „7“ meg nem jelenik. (0 = Ki = gyári beállítás) (1 = Be = automatikus zárási idő
= 30 másodperc)
4. Nyomja meg a „+“ és 5. Nyomja meg a „P“ a 6. Programozás befejezése
válassza ki a kívánt Beállítás mentése. befejezése (lásd a 2 módszert).
zárási időt: vagy lépjen tovább a következő beállításra.
1 = 30 s 5 = 150 s
2 = 60 s 6 = 180 s
3 = 90 s 7 = 210 s
4 = 120 s 8 = 240 s
(Maximum)
2000. ciklusra figyelmeztetés beállítása
Bizonyos idejű működés után rendszeresen ellenőrizze, hogy a kapu nyitásnál/ zárásnál vízszintesen áll-e, és
a rugókban elegendő erő van-e a kapu megemeléséhez. Rendszeresen kenje az összes mozgó alkatrészt
megfelelő mennyiségű kenőanyaggal.
Megjegyzés
Amennyiben ez a funkció aktiválva van, a meghajtás 2000 ciklus után, bizonyos időközönként rövid sípoló hangjelzéssel jelzi
a kapu karbantartás igényét.
Figyelmeztető hangjelzés befejezése
Kapcsolja ki, majd újra be a feszültséget, vagy nyomja meg 5 másodpercre a „P“ gombot.
4. Nyomja meg a „P-t“, a 5. Programozást fejezze be (lásd 2. módszert).
beállítás mentéséhez. vagy lépjen tovább a következő beállításra.
Programozás befejezése
FONTOS!
Vegye figyelembe, ezt a befejező lépést végre kell hajtani, mivel egyébként a beállított információk elvesznek.
Megjegyzés
A programozást a következő két módon fejezheti be:
1. eljárás: Ezt az eljárást feltétlenül a referencia járatás után kell végrehajtani
1. Nyomja meg a 2. Tartsa a „P-t“ 3. „0“ ciklikusan megjelenik,
referencia járatás után „-“-t 5 másodpercig a programozás
(esetleg nyomja meg többször) megnyomva. befejezéséhez és a
meghajtó
amíg az „1“ meg nem jelenik. nyugalmi állapotba
hozásához.
2. eljárás: Minden egyéb beállítás után
1. Tartsa bármely tetszés 2. „0“ ciklikusan megjelenik
szerinti beállítás után a programozás befejezéséhez
„P-t“ 5 másodpercig megnyomva és a meghajtás
nyugalmi állapotba hozásához.
A távirányító be- és kijelentése
A távirányító kézi adó bejelentése:
◆
legalább 1,5 m magasságban
Külső kapcsoló (Typ: NO)
GND
Bemászó nyílás érintkező
Figyelem: Bemászó nyílás érintkező csatlakozatásánál a hídat távolítsa el.
1. Nyomja az „S-t“ 2. Igazolásképpen megjelenik 3. Nyomja meg háromszor
1 másodpercig, majd eressze rövid időre egy zöld pont a távirányító
korábban
el. jobboldalt alul a kijelzőben beállított gombját.
Megjegyzés
Sikeres bejelentkezés után a garázskapu meghajtását a kézi adóval kezelheti. Ezután további távirányítókat is bejelenthet.
Távirányító kijelentése:
Biztonsági okokból ha a távirányító elvész, ki kell jelenteni, nehogy illetéktelenek a garázskaput kezelhessék.
1. „S-et“ megnyomni és 2. Igazolásképpen megjelenik 3. Tartsa az „S-t“ addig
nyomva tartani. jobboldalt egy zöld pont megnyomva, amíg a
alul a kijelzőben. kijelzőben jobboldalt alul
jelentve.
Az elektromos berendezéseken végzett összes munkánál fennáll az életveszélyes áramütés veszélye.
◆
◆
feszültségmentességét.
érintkezők.
A külső nyomógombok szakszerűtlen szerelése veszélyezteti az üzembiztonságot.
A belső nyomógombot, kódolt kapcsolót stb. szerelje mindig:
◆
◆
Elektromos kiegészítő berendezések csatlakoztatása
Elektromos kiegészítő berendezéseket csak erre felhatalmazott elektromos szakember csatlakoztathat.
A burkolat felnyitása előtt minden esetben húzza ki a hálózati csatlakozó dugót és ellenőrizze a berendezés
Nem a gyártó által szállított tartozékok hibás működéshez vagy anyagi károkhoz vezethetnek.
◆
Kizárólag eredeti alkatrészt használjon. A külső nyomógombon megjelenő idegen feszültség rövidzárlatot
okozhat vagy tönkre teheti a meghajtó elektronikáját.
◆
A külső nyomógomb csatlakozó kapcsaira tilos külső feszültséget kötni, a csatlakozók potenciálmentes
a mozgó alkatrészek hatósugarán kívül.
a kapu láthatóságán belül
lévő pont ki nem alszik.
Valamennyi távirányító kézi adó ki van
Bejelenthet egy új távirányítót.
Jelmagyarázat
1 = Alaplap
2 = Infravörös fénysorompó
3 = külső kapcsoló (opcionálisan)
Infravörös fénysorompó csatlakoztatásának feltételei:
Feszültség: = + 12 V
Áramerősség: = max 150 mA
Típus: = NC
A kapu kézi működtetése
Feszültség-kimaradás esetén:
1. Ha feszültség-kimaradás esetén a kaput kézzel szeretné kezelni, meg kell húzza a vész kireteszelő zsinórt, ami
lecsatlakoztatja a kaput a meghajtásról.
Ezután a kaput szabadon mozgathatja.
Sérülésveszély áll fenn. A kapu a reteszelés oldásakor ellenőrizetlenül leeshet (pl. ha a kapu nincs
kiegyensúlyozva)
◆
Minden reteszelés oldás után végállásig teljesen zárja vagy nyissa a kaput.
◆
A vészreteszelés oldás nincs "napi használatra" szánva.
Ha a feszültségellátás helyreáll:
1. Használja a távirányítót vagy a fali kapcsolót.
Megjegyzés
A rácsatlakozás automatikusan történik.
Útmutatás a felhasználó számára
Használati tanácsok
◆
Az első üzembe helyezés előtt ellenőrizze a garázskapu hajtásrendszer könnyű járását.
◆
Bizonyos idejű működés után rendszeresen ellenőrizze, hogy a kapu nyitásnál/ zárásnál vízszintesen áll-e, és a
rugókben elegendő erő van a kapu megemeléséhez. Rendszeresen kenje az összes mozgó alkatrészt megfelelő
mennyiségű kenőanyaggal.
◆
Feszültség kimaradás esetén meghúzhatja a vész kireteszelést és a kaput kézzel szabadon mozgathatja.
Ha a feszültség-ellátás újra helyreáll, használhatja a távirányítót vagy a fali kapcsolótáblát, a vészkireteszelés automatikusan
visszareteszelődik.
A kapu ezután ismét kezelhető a távirányítóval vagy a fali kapcsolótábláról.
1. Feszültség-kimaradás esetén a kapu mozgása megáll.
2. Mihelyt a feszültség újra rendelkezésre áll, nyomja meg a távirányító korábban beállított gombját és a kapu
kinyílik.
3. A programban tárolt adatoknak megfelelően a kapu a felső végállásig fel halad és ott megáll.
Normál üzem
◆
Távirányítás
A távirányító korábban beállított gombjának megnyomásával a kapu nyitható, zárható vagy megállítható.
◆
Kézi kezelés
Feszültség-kimaradás esetén, a meghajtás lecsatlakoztatása után a kapu kézzel nyitható és zárható.
Karbantartási időköz:
Az első üzembe helyezés előtt, majd szükség szerint de legalább évente egyszer a kapu szerkezetet szakszervizzel
vizsgáltassa felül.
A kopó alkatrészek rendszeres ellenőrzése:
A hibás vagy elkopott alkatrészek balesetveszélyt jelentenek.
Ezért ellenőrizze rendszeresen a berendezésen a kopásra, sérülésre vagy a kapu hiányos kiegyensúlyozására utaló jeleket.
Ne használja a kaput, ha javításra vagy beállításra szorul, mivel a berendezés hibája vagy egy hibásan kiegyensúlyozott
kapu sérülést okozhat.
Ellenőrizze:
◆
◆
◆
◆ Sérülésveszélyt okozhatnak a kapu túlzottan megfeszített rugói.
◆
◆
szakemberrel végeztessen.
Az akadály érzékelés (erőkorlátozás) havonkénti ellenőrzése
Karbantartás
Hibás kapu-berendezések ill. biztonsági berendezések balesetveszélyt jelentenek.
Az Ön biztonsága érdekében a kapu-berendezés és biztonsági berendezéseinek ajánlott karbantartási
időközeit be kell tartani.
A csavarkötések meghúzott állapotát
A kábelek sérülésmentességét
A rugókat és rögzítő elemeket
Saját maga sohase cserélje ki a kapu rugókat.
A kapu mechanikáján és a rugókon minden munkát
1. Nyissa fel a kaput a felső végállásba.
2. Helyezzen egy 50 mm magas tárgyat, pl. egy fa tuskót a kapu mozgási útvonalába.
3. A kézi adóval zárja be a kaput.
4. Ha a záródásnál vagy a felnyílásnál a kapu akadályba ütközik, a meghajtás automatikusan megáll és a
garázskapu teljesen felnyílik.
5. Ezután távolítsa el az akadályt.
6. Az akadály elhárítása után a garázskapu meghajtás újra normálisan kezelhető.
Helyezzen egy 50 mm magas fa tuskót a kapu
mozgási útvonalába.
Ha szükséges, korrigálja a beállítást és ellenőrizze újra, mivel egy hibás
beállítás veszélyt jelenthet.
MŰSZAKI ADATOK
Típus és ajánlott felhasználás
Hiba Okok Megoldás
A meghajtás nem működik.
1. A dugaszoló nincs megfelelően
1. Dugja be a hálózati csatlakozó
A távirányító nem képes a kapu
Az elem valószínűleg kimerült.
A lánc mozog, de a kapu nem.
A vész kireteszelés valószínűleg ki
Üzem közben súrlódó hang
A lánc belóg és hangos.
Termékszám Feszültség (V) Kapu méret (m2) Megengedett környezeti
hőmérséklet (°C)
SR40050i 220 – 240 ≤ 7,5 –20...+40
Vezetősín és kapható méretválaszték
Termékszám Teljes hossz Mozgási lökethossz Emelési magasság
SR40050 3020 mm 2560 mm < 2240 mm
Műszaki adatok
Teljesítmény: 100 W
Készenléti üzemmódban: 6 W
Húzóerő: 500 N
Üzemi feszültség: 230 V/50 Hz
Motor: 24 V (DC) egyenáram
Világítás : 25 W; E14
Kapumozgás sebesség: 11 cm/másodperc
Biztosíték típusok:
- Meghajtás biztosítéka 1: 2,5 A
- Világítás biztosítéka 2: 2,5 A
Adásfrekvencia és hatótávolság: 433 MHz /szabad terepen 50 m
Meghajtás: lánc
Védettség: Csak száraz helyiségekben használható
Megengedett garázskapu méretek
Megengedett kapu lap felület: 7,5 m2 (könnyű járású billenő- és szekcionált kapukhoz)
Max. A billenő kapuk fajlagos táblasúlya: 7 kg/m2
Hibaelhárítás
A lánc által mozgatott szán és a sín
között hosszú kenés nélküli
használati idő telt el, emiatt a lánc
meglazult.
Garanciális feltételek
A superrollo Hausautomatisierung GmbH 36 hónap garanciát ad a beépítési útmutatónak megfelelően szerelt új
berendezésekre. A garancia a tervezési hibákra, anyaghibákra és gyártási hibákra terjed ki.
A garanciából ki van zárva:
◆
a hibás beépítés vagy üzembe helyezés.
◆
a beépítési- és kezelési utasítások figyelmen kívül hagyása
◆
szakszerűtlen kezelés vagy igénybevétel
◆
külső hatások, például lökés, ütés vagy időjárási behatás
◆
harmadik, nem feljogosított személy által végzett javítások és változtatások
◆
alkalmatlan tartozékok használata
◆
nem megengedett túlfeszültség, villámcsapás stb. által okozott károk
◆
rádiófrekvencia átfedések és egyéb rádióösszeköttetésbeli működési zavarok
A garanciális idő alatt fellépő hiányosságokat a superrollo Hausautomatisierung GmbH díjmentesen elhárítja vagy javítás,
vagy az adott alkatrészek cseréje, vagy egy azonos értékű vagy új cserekészülék leszállítása révén. A csereberendezés
szállításával, vagy a garanciális javítással nem növekszik meg az eredeti garanciális idő.
Feszítse meg a láncot a 12
oldalon leírtak szerint, és kenje
meg megfelelő kenőanyaggal
kezelésére.
A távirányító hatótávolsága túl
kevés.
hallatszik.
bedugva. 2. Kioldott a biztosíték.
1. A távirányító esetleg hibásan van
vagy egyáltalán nincs bejelentve. 2.
Az elem kimerült.
lett oldva.
Hosszabb ideje nincs már
kenőanyag a lánc által mozgatott
szán és a sín között.
dugót az aljzatba. 2. Az okát
szakemberrel ellenőriztesse,
utána kapcsolja újra be a
biztosítékot.
1. Jelentse be újra a távirányítót,
lásd 26 oldal. 2. Helyezzen bele
új elemet.
Cserélje ki egy azonos típusú új
elemre.
Addig működtesse a meghajtást,
amíg a vész kireteszelés
automatikusan újra be nem
kapcsol.
Megfelelő kenőanyaggal kenje
meg a lánc által mozgatott szán
útját a sínben.
Loading...
