Pohon garážových vrat s ovladačem TA50
Obj. č.: 64 03 89
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup pohonu garážových vrat s ovladačem TA50.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to,
abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Pohon garážových vrat používejte výhradně:
• K otvírání a zavírání garážových vrat
• K soukromým účelům
• V souladu s pokyny a bezpečnostními předpisy návodu k obsluze
Jakýkoli jiný způsob použití je považován za neslučitelný s účelem použití.
Dálkové ovládání pohonu pomocí ručního vysílače je určeno pouze pro zařízení, u kterých
rádiové rušení způsobované vysílačem a přijímačem nepředstavuje nebezpečí pro osoby,
zvířata, nebo majetek a u kterých se riziku zamezuje dalším bezpečnostním vybavením.
Dodržujte všechny intervaly pro údržbu.
Správný způsob použití zahrnuje rovněž pravidelnou kontrolu garážových vrat a jejich
bezpečnostního vybavení.
Popis výrobku
1. Pohon, včetně osvětlení
2. Ruční ovladač
3. LED
4. První tlačítko ručního ovladače
5. Druhé tlačítko ručního ovladače
6. Tlačítko nastavení (S)
7. Displej
8. Tlačítko úpravy nastavení (+)
9. Tlačítko úpravy nastavení (-)
10. Programovací tlačítko (P)

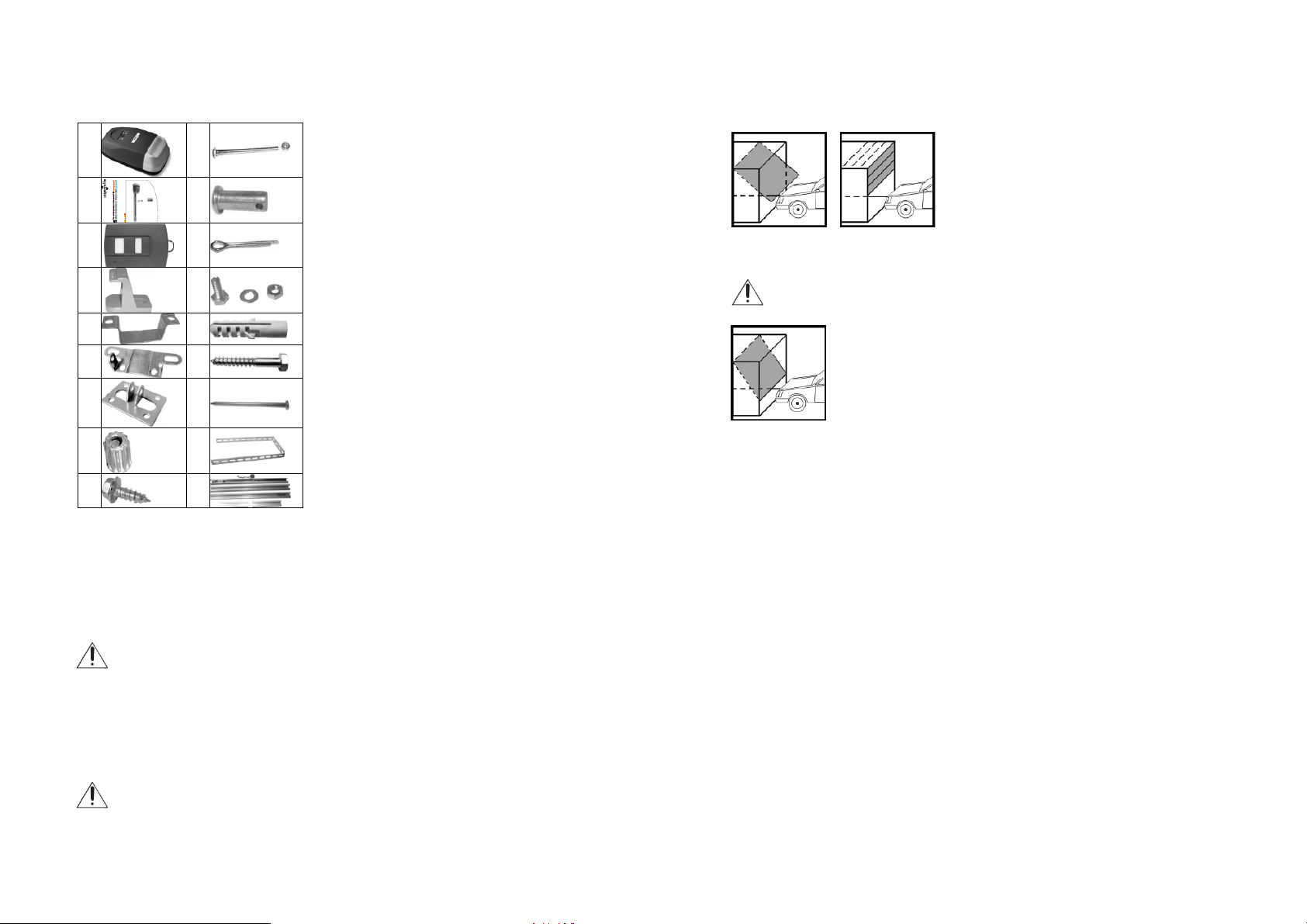

Rozsah dodávky
Porovnejte obsah dodávky s popisem obsahu na obalu:
1.
2.
3.
10.
11.
12.
4.
5.
6.
7.
13.
14.
15.
16.
8.
17.
9.
Provozní podmínky
• Pohon garážových vrat používejte pouze v suchých místnostech.
• Garážová vrata se musí dát lehce otvírat a zavírat a nesmí se zasekávat.
• Dávejte pozor, aby stropní kolejnice nebyly nikdy mastné a špinavé.
• Špinavé stropní kolejnice vytváří překážku správného provozu.
• V místě instalace musí být dostupný zdroj napájení 220-240 V, 50-60 Hz.
18.
1. 1 x pohon
2. 1 x návod k obsluze
3. 1 x ruční vysílač
4. 2 x středová podpěra
5. 3 x upevňovací skoba
6. 1 x Koncový díl
7. 1 x držák dveří
8. 1 x konektor
9. 8 x samořezný šestihranný šroub (6 x 15 mm)
10. 1 x šroub (6 x 80 mm) se 6hrannou maticí
11. 1 x západka (8 x 20 mm)
12. 1 x závlačka zajištění západky (2 x 20 mm)
13. 4 x šroub (8 x 20 mm) se šestihrannou maticí
a rovnou podložkou
14. 6 x hmoždinka (10 mm)
15. 6 x šroub se šestihrannou hlavou (8 x 60 mm)
16. 1 x bodec
17. 2 x montážní držák
18. 3 x vodící lišty (kolejnice) + 2 x konektory
Nevhodné použití
Nesprávně provedené konstrukční úpravy mají za následek nebezpečí poranění.
Na pohonu garážových vrat, garážových vratech ani na existujícím bezpečnostním vybavení
neprovádějte žádné konstrukční úpravy, které by nebyly v souladu s opatřeními popsanými
v tomto návodu k obsluze. Takové úpravy by ohrozily provozní bezpečnost.
Pohon garážových vrat se nesmí používat:
• V komerčních zařízeních
• K pohonu jiných zařízení
• V nepřetržitém provozu
Nesprávná instalace bude mít za následek nebezpečí poranění.
Pohyblivé části garážových vrat nesmí zasahovat do veřejných chodníků nebo cest
pro cyklisty. Výrobce není zodpovědný za škodu, která vznikne v důsledku nesprávného
použití.

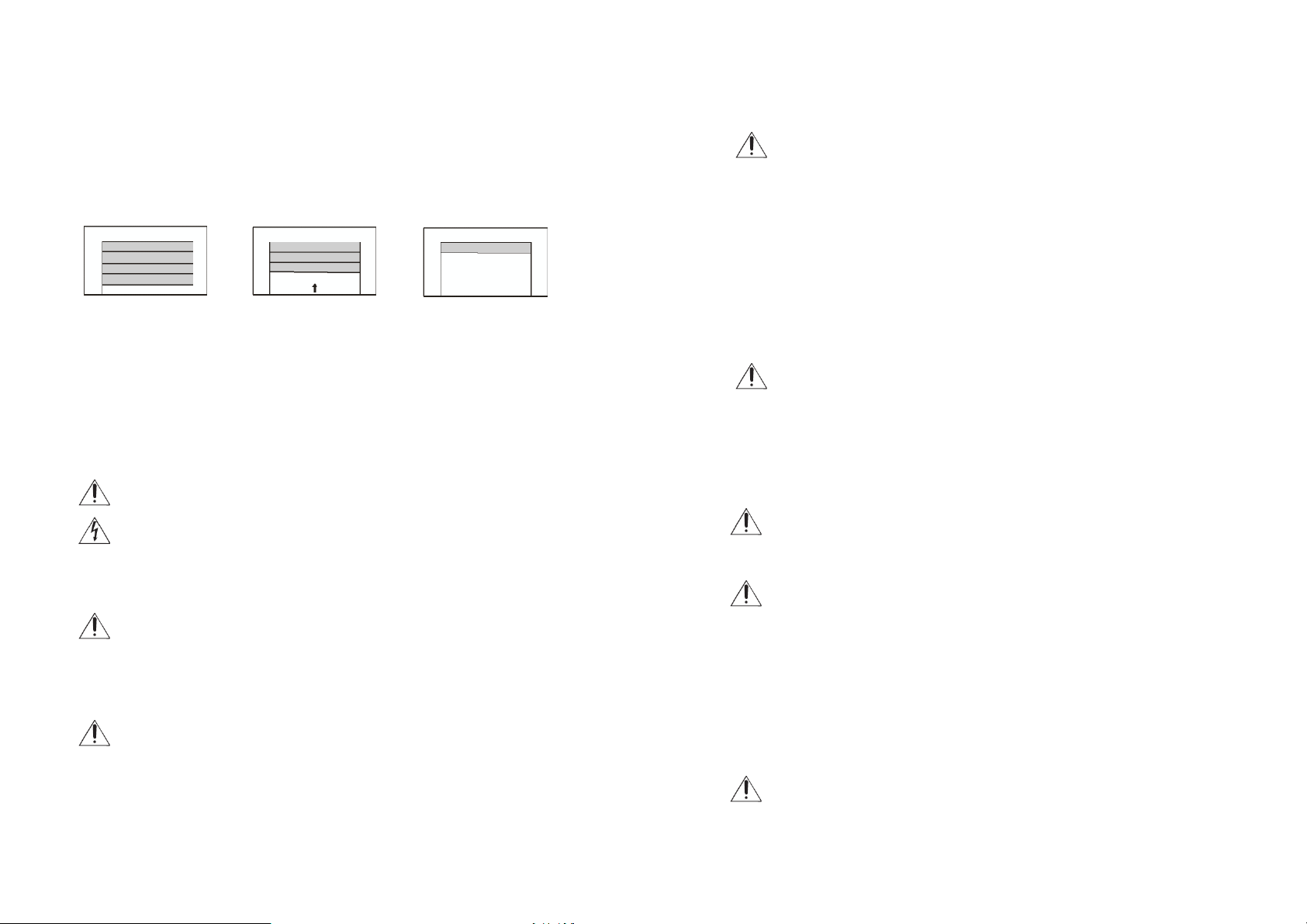

Typy garážových vrat, s kterými lze pohon použít
• Standardní výklopná vrata
• Sekční vrata
Výklopná vrata Sekční stropová vrata
Typy garážových vrat, s kterými nelze pohon použít
Pohon garážových vrat TA50 nelze použít na vrata, která vyžadují pohyb do výkyvu,
nebo otáčivé pohyby.
Výkyvná zatahovací vrata
Popis funkcí
Inteligentní mikroprocesor
Přesné sledování pohybu vrat, okamžité zastavení pohonu, sepnutí zpětného chodu při styku
s překážkou.
Pohon vrat
Nízká úroveň hluku, měkký start a zastavení chrání motor a zajišťují dlouhou životnost.
Autodiagnostika

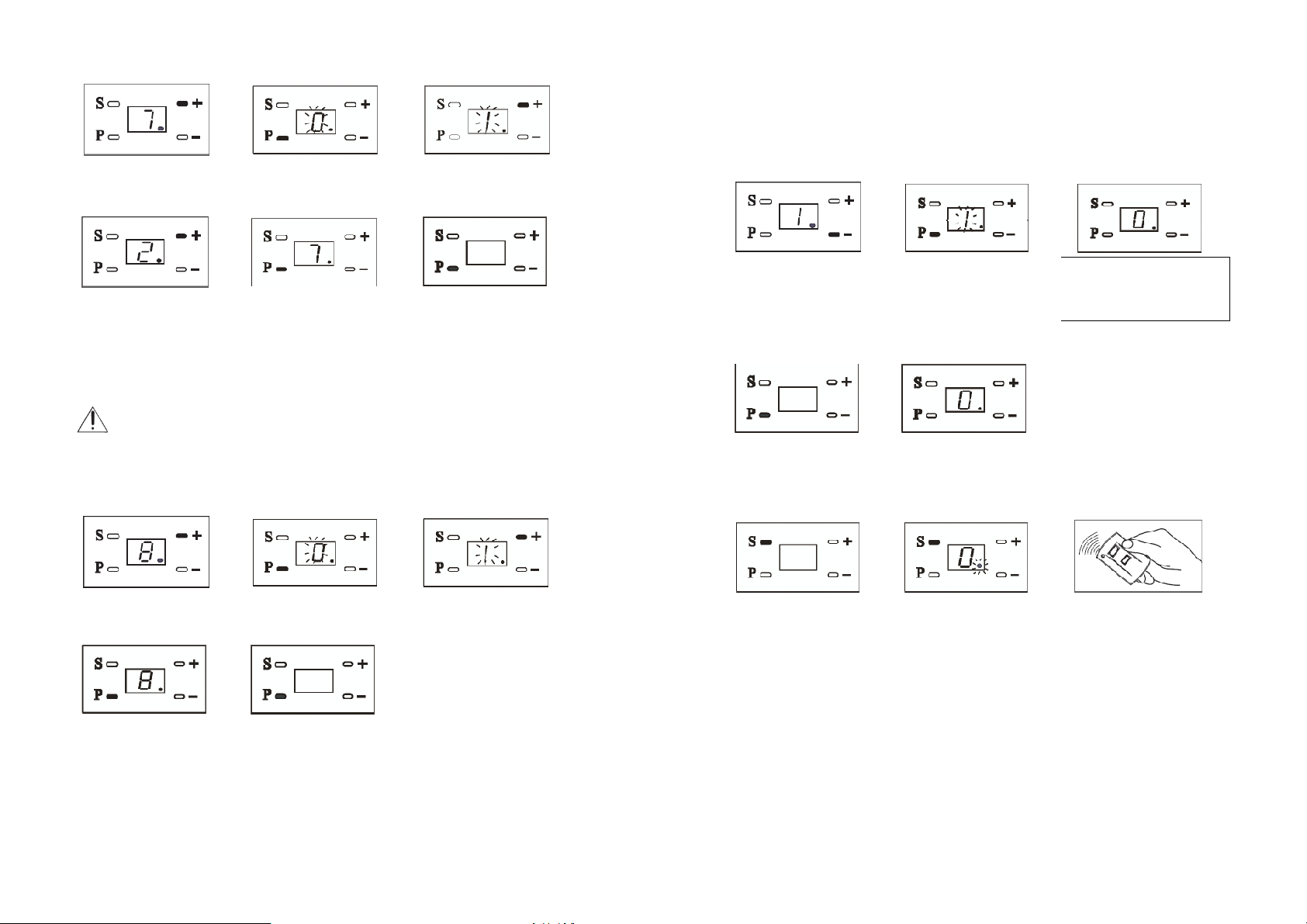

Provozní režim a digitální menu se zobrazují na displeji (L - normální provoz, F - přerušený provoz,
H - chyba v načtení, A - je přerušen infračervený paprsek).
Ochrana šifrováním
Technologie plovoucího kódu poskytuje miliardy kódových kombinací, jejichž pomocí se zabezpečuje
jedinečnost dálkového ovladače a chrání se tak proti neoprávněnému přístupu.
Signální zařízení
Signál upozornění se ozve, když jsou vrata otevřena déle než 10 minut a ukončí se znovu po jejich
zavření (viz níže "Nastavení alarmu").
Odblokovací zařízení pro případ nouze
Vrata lze ovládat v případě výpadku proudu manuálně zatažením za uvolňovací kabel.
Funkce automatického zavírání
Čas automatické zavření vrat lze nastavit v rozsahu od 30 do 240 sekund (viz níže "Nastavení času
automatického zavření)).
Upozornění na 2 000 cyklů
Po proběhnutí 2 000 cyklů otevření a zavření se ozve zvukový signál upozorňující na potřebu servisu
mechanického systému (viz níže "Nastavení upozornění na 2000 cyklů)).
Osvětlení
Pohon garážových vrat TA50 má integrované osvětlení, které se zapíná po každém spínacím impulsu
a vypíná se automaticky po 3 minutách.
Možnosti připojení dalšího příslušenství a bezpečnostní jednotky
Možnost připojení externího přepínače a infračervené světelné závory (viz níže "Připojení dalších
zařízení).
Popis funkcí - rozpoznání překážky
Pohon vrat disponuje systémem automatického
rozpoznávání překážek (pomocí interního sledování výkonu).
Pokud vrata při zavírání, nebo otvírání narazí na překážku,
pohon vrat se automaticky zastaví a posune dveře zpětným
chodem až na doraz v příslušném směru.
Po odstranění překážky můžete pohon garážových vrat
znovu normálně používat.
Popis funkcí - nouzové otevření
V případě výpadku proudu lze vrata ovládat manuálně
zatažením za uvolňovací provaz.
Hrozí přitom riziko úrazu. Vrata mohou
při uvolnění spadnout nekontrolovaně
(např. pokud jsou pružiny slabé, nebo prasklé,
nebo když vrata nejsou správně vyvážena).
• Po každém uvolnění vrata úplně otevřete,
nebo zavřete.
• Nouzové uvolnění vrat není určeno pro
každodenní používání.
Důležité pokyny k instalaci
Důležité pokyny pro bezpečnou instalaci. Dodržujte je velmi pečlivě. Nesprávná
instalace může vést k vážným úrazům.
Před instalací zkontrolujte:
• jestli je pohon vrat vhodný pro daný typ garážových vrat a jestli má garáž dostatečnou
výšku.
• že vrata jsou v dobrém mechanickém stavu. Musí se lehce pohybovat a musí být
vyvážena. Zkontrolujte, jestli se plynule otvírají a zavírají. Otevřete vrata přibližně
na 1 m a nechte je volně. Vyvážená vrata by měla zůstat v stejné poloze. V opačném
případě nechte vrata upravit specializovanou firmou.
• Provozu vrat nesmí bránit nesprávně nastavené pružiny, nebo nesprávně fungující dveřní
závěsy, nebo konstrukce vrat.
Před instalací pohonu:
Odstraňte všechny nepotřebné řetězy a kabeláž a odpojte veškeré vybavení, které nebudete
potřebovat při elektrickém pohonu vrat.
V průběhu instalace hrozí nebezpečí úrazu při náhlém pádu nezabezpečených vrat.
• Zajistěte, aby se během instalace v prostoru pohybu vrat nepohybovaly žádné osoby.
Chybná instalace může mít za následek vážné úrazy a poranění.
• Uvolňovací kabel pro nouzové otevření instalujte ve výšce menší než 1,8 m.
• Používejte pouze přiložený montážní materiál a jen originální náhradní díly
a příslušenství.
• Původní mechanická pojistná ústrojí, která jsou součástí vrat, mohou bránit
jejich správnému fungování, a musí se proto vyřadit z provozu.
• Nedostatečné osvětlení je překážkou při instalaci a může mít za následek poranění.
Zajistěte dostatečné osvětlení během instalačních prací.
• Může se stát, že v průběhu instalace nebude možné dočasně vrata otevírat.
• Pohon není určen pro vrata, jejichž otvory mezi křídly v průměru převyšují 10 mm,
nebo mají hrany, resp. vyčnívající části, na které je možné se postavit, nebo které
Při instalaci budete potřebovat následující nářadí
lze uchopit.
Odstraňte z vrat zajišťovací mechanizmy
1. Odstraňte všechny vertikální, nebo horizontální zámky
a pojistná ústrojí.
muset zámky znovu nainstalovat, aby se
obnovila jejich původní funkčnost.
Staré zámky uchovávejte na bezpečném
místě. V případě, že se v budoucnu
rozhodnete odstranit pohon vrat, budete
Proveďte nezbytná měření
1. Vyměřte a označte střed vrat.
Označte si střed vrat na jejich horním okraji,
na nadpraží a na stropu, jak ukazuje obrázek.
2. Změřte si vzdálenost mezi horním okrajem
dveří a stropem.
Dveře pomalu zavřete a změřte vzdálenost mezi
horním okrajem dveří a stropem.
Minimální vzdálenost musí být aspoň 6 cm.
Horní obrázek = výklopní vrata
Spodní obrázek = sekční vrata
3. Rada pro upevnění sekčních vrat
Pokud se pohon používá pro sekční vrata,
pak když jsou vrata zavřené, musí být vodící
váleček horního segmentu dveří v ohybu
vodící lišty.
Správně Nesprávně
Montáž vodících lišt
Systém TA50 je vybaven 3 kolejnicemi:
• Dva koncové kusy, včetně vloženého řetězu
• Střední část (bez řetězu) s dvěma spojkami.
1. 2 koncové části s řetězem položte na zem Spojka 1 Spojka 2
tak, aby byl řetěz co možno nejvíce natažený
mezi oběma koncovými kusy.
2. 2 přiložené kolejnicové spojky zatlačte na
středový díl a středový díl položte do mezery
mezi dvěma koncovými částmi.
3. Vložte řetěz do středového dílu.
4. Každou ze spojek zatlačte na spoj mezi
středním dílem a každou z koncových částí.
Dávejte pozor, aby obě spojky byly uprostřed
mezi plíšky pro přichycení lišty na její spodní straně. Body pro uchycení lišty
5. Nakonec pomocí malého šroubováku ohněte plíšky směrem ven.
V konečné fázi by se spojky neměly pohybovat.
Napnutí pohonného řetězu
1. Pomocí nástrčkového klíče (Ø 10 mm)
utáhněte upínací matici.
2. Napjetí řetězu upravte, jak ukazuje obrázek.
Vzhledem k výrobním tolerancím může být
udávaný rozsah 37-41 mm odlišný.
Dávejte pozor, aby se řetěz v celé délce kolejnice
trochu prohýbal a nebyl příliš napnut. V opačném
případě může docházet ke ztrátě výkonu pohonu.
Připojení pohonu ke kolejnici
1. Nejdříve vložte konektor (5).
2. Kolejnici (4) s přimontovaným ozubeným kolem přiložte na konektor (5).
3. 2 upevňovací skoby (2) položte přes kolejnici a přiloženými samořeznými šrouby se šestihrannou
hlavou (6 x 15 mm) je pevně utáhněte na tělo pohonu.
DŮLEŽITÉ
Ubezpečte se, že mikro přepínač (3) není poškozen.
1. Závitořezný šroub se šestihrannou hlavou
(6 x 15 mm)
2. Upevňovací skoby
3. Mikro přepínač
4. Kolejnice
5. Konektor
Instalace k nadpraží
Pohon by se měl pokud možno instalovat na
nadpraží, kde se bude vytvářená síla nejlépe
absorbovat.
Instalace na strop
Při instalaci na strop byste měli otočit držák patice
o 90 stupňů a upevnit jej víc ke stropu, aby bylo
možné využít celou délku kolejnice.
POZOR
Při upevňování na strop musí být vzdálenost
panelu vrat max. 25 cm.
DŮLEŽITÉ
V případech, kdy jsou zdi garáže, nebo stropy
z betonu, použijte přiložené šestihranné šrouby
(8 x 60) a hmoždinky s průměrem 10 mm.
(A) Montáž koncové patice
1. Koncová patice
2. Šroub (6 x 80 mm) se šestihrannou maticí
3. Šestihranný šroub (8 x 60 mm)
4. Kolejnice
POZOR
Koncová patice musí být zarovnána na střed vrat.
1. Označte si polohu koncového dorazu (1)
a vyvrtejte montážní otvory (např. 10 mm vrtákem
do zdiva).
2. Koncovou patici (1) pevně přišroubujte přiloženými
šestihrannými šrouby (8 x 60).
3. Poté připevněte kolejnici přiloženými šestihrannými
šrouby (6 x 80) ke koncové patici.
(B) Instalace upevňovací konzole (5) na pohon (7)
šestihrannými šrouby (8 x 60) ke stropu garáže.
4. = Kolejnice
5. = Upevňovací konzole
6. = Šestihranný šroub (8 x 60 mm)
7. = Hlava pohonu
1. Zatlačte upevňovací konzolu (5) na kolejnici (4)
co možno nejblíže k hlavě pohonu (7).
2. Označte si montážní otvory pro připevnění
konzole (5).
Abyste tak mohli udělat, musíte si celou konstrukci
nadzvednout a zatlačit proti stropu.
POZOR
Dejte pozor, aby byla kolejnice (4) zarovnána
na střed vrat.
3. Vyvrtejte montážní díry (např. 10 mm vrtákem
na vrtání do zdiva).
4. Nakonec připevněte konzolu (5) přiloženými
(C) Instalace úchytu vrat
8. Úchyt vrat
9. Západka (8 x 20 mm)
10. Samořezný šestihranný šroub (6 x 15 mm)
11. Zajištění západky (2 x 20 mm)
12. Spojnice vrat, zahnutá
1. Úchyt vrat přiložte na horní hranu garážových
vrat a zarovnejte jej na střed vrat (v souladu
s kluzným profilem). Následně si označte místa
pro 4 otvory na rámu vrat.
2. Pomocí přiloženého bodce udělejte do rámu
vrat otvory.
3. Úchyt vrat (8) pevně přišroubujte
přiloženými samořeznými
šestihrannými šrouby (8 x 15 mm).
4. Nakonec pomocí západky (9) připevněte
spojnici vrat (12) k úchytu (8).
Poznámka: rovná část spojnice je už při
dodání pevně připojena ke kolejnici.
5. Západku nakonec zabezpečte závlačkou (11),
aby se nemohla vyvléknout.
Pokud to je možné, doporučujeme připevnit úchyt
vrat (8) na dveřní rám.
V případě plastových vrat, nebo dřevěných vrat
s tenkou stěnou je potřebné použít dodatečné příčné
nosníky, aby nedošlo k poškození vrat.
Poraďte se svým dodavatelem.
Pokud to bude možné, použijte k upevnění úchytu (8)
předvrtané otvory.
SPRÁVNĚ ŠPATNĚ
Otvor udělaný bodlem Otvor udělaný vrtačkou
Šroub drží těsně Šroub nedrží těsně
(D) Instalace středové opěrné skoby
1. Středovou opěrnou skobu (13) upevněte na
vhodné místo, co možno nejblíže do středu mezi
vrata a hlavu pohonu.
13. = Středová opěrná skoba
14. = Šestihranné šrouby (8 x 60 mm)
Důležité pokyny k instalaci
Po provedení instalace zabezpečte, aby byl celý mechanizmus správně nastaven a aby se
aktivoval zpětný pohon, když vrata narazí na překážku vysokou 50 mm, která je položena na
podlaze. (U pohonů se systémem ochrany proti zachycení při kontaktu se spodní hranou vrat.
• Zabezpečte, aby se vrata neotvírala, nebo se přestala otvírat, když se zatíží 20 kg závažím
uprostřed spodní hrany vrat. Platí to zvláště pro dveře s otvory mezi křídly v průměru většími
než 50 mm.
Upevnění štítku s výstražným upozorněním
Nesprávné použití má za následek zvýšené riziko úrazu.
• Na dobře viditelném místě, nebo v blízkosti ovladačů trvale umístněte upozornění
na nebezpečí sevření vraty a trvale rovněž označte manuální otevírání vrat.
Výstrahy musí být dobře čitelné.
Příprava vrat k provozu
• Opatrně pohněte vraty, aby se vyzkoušel jejich kluzný profil.
• Zapojte napájecí kabel do síťové zásuvky a zapojte elektrický proud.
• Světlo se rozsvítí, jednotka vydá jedno pípnutí a na displeji se v pravidelných
intervalech objevuje "0".
Programování
Aby se následující nastavení správně uložilo a následně realizovalo, musíte provést
finální proceduru naprogramování podle níže uvedeného postupu.
Nastavení horní a spodní meze
Správný postup nastavení:
1. Nastavení horní meze
2. Nastavení spodní meze
Provedení nastavení v nesprávném pořadí může mít za následek selhání funkcí.
Dodržujte uvedené pořadí nastavení.
Nastavení horní meze
4. Stiskněte "+", nebo "-". 5. Vrata se otevřou, nebo zavřou. 6. Pokud se vrata pohnula
nahoru, do požadované polohy,
stiskněte "P", aby se uložila
horní mez.
Nastavení spodní meze
1. Stiskněte "+" a na displeji se
ukáže "2".
2. Stiskněte "P"
a rozbliká se "2"
3. Stiskněte "+", nebo "-".
4. Vrata se otevřou,
nebo zavřou.
Pokud se vrata pohnula dolů, do požadované
polohy, stiskněte "P", aby se uložila spodní
mez.
Provedení zkušebního chodu pro měření výkonu
V průběhu testování výkonu hrozí riziko úrazu, protože pohon může vyvinout
mimořádně silný výkon.
1. Stiskněte "+" a na displeji se
ukáže "2".
2. Stiskněte "P" a rozbliká se
"2".
3. Vrata jdou automaticky
nahoru.
1. Stiskněte a asi 5 sekund
podržte "P".
2. Pohon vrat vydá pípnutí a
ukáže se "1".
3. Stiskněte "P" a začne blikat
"1".
4. Pokud se vrata zastaví,
stiskněte 2x tlačítko "P".
5. Vrata jdou dolů. 6. Když se vrata zastaví,
stiskněte tlačítko "P"
pro uložení informace.
7. Dokončete programování
Viz níže - metoda 1
Nastavením obou mezí a provedením testovacího chodu pro změření výkonu, jste provedli
základní nastavení vyžadované pro bezpečný provoz.
Nepožadujete-li žádná další nastavení, musíte nyní dokončit programování podle níže uvedené
metody 1 - viz níže "Ukončení programování", aby se základní nastavení, které jste právě
naprogramovali, uložilo.
Poté můžete naprogramovat ještě následující nastavení a dokončit je buď jedno po druhém,
nebo všechny najednou metodou 2.
1. Stiskněte "+" (v případě
potřeby i opakovaně), dokud
se nezobrazí "4".
Pohon vrat je z výroby nastaven na stupeň 3. V případě potřeby
(např. když je úroveň výkonu příliš nízká), můžete následně stupeň výkonu upravit.
Pokud je úroveň výkonu nízká, budou se vrata pohybovat hůře, zvláště když jejich
mechanická struktura není dobře vyvážena.
2. Stiskněte "P" a na displeji se
zobrazí "7".
3. Stiskněte "+", nebo "-"
pro výběr stupně výkonu.
Nastavení ovládacího tlačítka na ručním vysílači
Spouštění vrat je z výroby nastaveno na druhé tlačítko na ručním vysílači.
1. Stiskněte "+" (v případě
potřeby i opakovaně), dokud
se nezobrazí "5".
4. Stiskněte tlačítko "P" pro
uložení nastavení.
2. Stiskněte "P" a začne blikat
"2".
5. Dokončete programování metodou 2 (viz níže).
nebo přejděte k dalšímu nastavení.
3. Stiskněte "+", nebo "-" pro
výběr požadovaného kanálu.
Nastavení upozornění
Pokud je zapnutý alarm, vydává pohon vrat zvukové upozornění, pokud jsou vrata
otevřena déle než 10 minut. Zvuková signalizace se ozývá 30 sekund v intervalu
10 minut.
Pro vypnutí zvukové signalizace stiskněte tlačítko ovladače, aby se vrata úplně zavřela.
Tovární nastavení
4. Stiskněte tlačítko "P" pro
uložení nastavení.
Po opětovném nastavení úrovně výkonu je naprosto nezbytné opakovat zkušební chod
pro nastavení výkonu a programování dokončit. V průběhu testování výkonu hrozí
riziko úrazu, protože pohon může vyvinout mimořádně silný výkon.
5. DŮLEŽITÉ: Zopakujte
zkušební chod pro nastavení
výkonu (viz výše).
6. Dokončete programování
metodou 1 (viz níže).
1. Stiskněte "+" (v případě
potřeby i opakovaně), dokud
se nezobrazí "6".
4. Stiskněte tlačítko "P" pro
uložení nastavení alarmu.
Nastavení automatického času zavření
Předtím, než se vrata automaticky zavřou, pohon 20 sekund pípá a zároveň bliká světlo.
Pokud se vrata začnou zavírat, světlo svítí trvale a pípání se rovněž ozývá nepřetržitě.
Po uzavření vrat se pípání ukončí a světlo zůstává rozsvíceno ještě 3 minuty.
2. Stiskněte "P" a zobrazí
se "0".
5. Dokončete programování
metodou 2 (viz níže), nebo
přejděte k dalšímu nastavení.
3. Stiskněte "+" a na displeji se
zobrazí "1" (1 = upozornění
je zapnuto).
1. Stiskněte "+" (v případě
potřeby i opakovaně), dokud
se nezobrazí "7".
2. Stiskněte "P" a zobrazí se
"0".
3. Stiskněte "+" a na displeji se
zobrazí "1" (1 = zapnuto, čas
auto zavření je 30 s).
Dokončení programování
Tento závěrečný krok je nutné provést, protože v opačném případě dojde ke ztrátě uložených
informací.
Programování můžete dokončit dvěma způsoby:
Metoda 1: Použijte tuto metodu zcela určitě po provedení zkušebního chodu.
4. Stiskněte "+" a zvolte
požadovaný čas zavření:
1 = 30 s 5 = 150 s
2 = 60 s 6 = 180 s
3 = 90 s 7 = 210 s
4 = 120 s 8 = 240 s
5. Stiskněte tlačítko "P" pro
uložení nastavení.
6. Dokončete programování
metodou 2 (viz níže), nebo
přejděte k dalšímu nastavení.
Nastavení upozornění na 2000 cyklů
Po určité době používání pravidelně kontrolujte, jestli jsou vrata při otvíraní a zavírání
ve vodorovné poloze a jestli je pružina dostatečně silná pro zvednutí vrat.
Všechny pohyblivé části pravidelně mažte vhodným mazivem.
Pokud je tato funkce aktivní, po uběhnutí 2000 cyklů začne pohon vrat v pravidelných
intervalech vydávat krátké pískání, které signalizuje, že je potřebné provést údržbu.
Zvukovou signalizaci ukončíte, když vypnete a znovu zapnete napájení, nebo pokud
podržíte 5 sekund stisknuté tlačítko "P".
1. Stiskněte "+" (v případě
potřeby i opakovaně), dokud
se nezobrazí "8".
4. Stiskněte tlačítko "P" pro
uložení nastavení.
2. Stiskněte "P" a zobrazí se
"0". (0 = vypnuto = tovární
nastavení).
5. Dokončete programování
metodou 2 (viz níže), nebo
přejděte k dalšímu nastavení
3. Stiskněte "+" a na displeji se
zobrazí "1" (1 = zapnuto).
1. Po zkušebním chodu
stiskněte "-" (v případě
potřeby i opakovaně), dokud
se nezobrazí "1".
Metoda 2: Po všech ostatních nastaveních
1. Po ukončení nastavení
podržte 5 sekund stisknuté "P"
2. Podržte 5 sekund
stisknuté "P".
2. V pravidelných intervalech se bude zobrazovat "0", aby se
dokončilo programování a pohon vrat přešel do klidového stavu.
3. V pravidelných intervalech
se bude zobrazovat "0",
aby se dokončilo
programování a pohon vrat
přešel do klidového stavu.
Zaregistrování a odregistrování ručního vysílače
Registrace ručního vysílače
1. Stiskněte 1 sekundu "S" a
pak jej uvolněte.
Po úspěšné registraci můžete ovládat pohon garážových vrat pomocí ručního vysílače.
Následně můžete registrovat i další ruční vysílače.
2. Jako potvrzení registrace se
v pravé spodní části displeje
krátce ukáže zelený bod.
3. Stiskněte třikrát dříve
nastavené tlačítko na ručním
vysílači.
Odregistrování ručního vysílače
Z bezpečnostních důvodů se musí ruční vysílač odregistrovat v případě ztráty,
aby se zabránilo ovládání garážových vrat neoprávněnou osobou.
1. Podržte stisknuté tlačítko "S". 2. Jako potvrzení registrace
se v pravé spodní části
displeje krátce ukáže zelený
bod.
3. Držte stisknuté "S", dokud
se zelený bod v pravé spodní
části displeje neztratí.
Všechny vysílače jsou nyní
odregistrovány a můžete
zaregistrovat nový vysílač.
Připojení dalšího elektrického zařízení
Při práci s elektrickými systémy hrozí riziko smrtelného úrazu elektrickým proudem.
• Připojení dalšího elektrického zařízení smí provádět pouze kvalifikovaný elektrikář.
• Před otevřením ochranného krytu vždy nejdříve odpojte zařízení od zdroje napájení a zkontrolujte,
jestli je systém bez napětí.
Použití příslušenství od jiných výrobců může mít za následek selhání funkčnosti,
nebo škodu na majetku.
• Používejte pouze originální příslušenství. Samostatný zdroj napětí na šroubové svorce externího
přepínače bude mít za následek zkrat a zničení elektroniky v pohonu vrat.
• Ke svorce externího přepínače nepřipojujte žádný samostatný zdroj napětí.
Svorky jsou kontakty bez potenciálu.
Pokud nebudou externí tlačítka správně připojena, vystavuje se riziku provozní
bezpečnost zařízení.
Interní tlačítka, programovací tlačítka, atd. vždy montujte:
• Mimo dosah pohyblivých částí
• Na dohled od vrat
• Do výšky alespoň 1,5 m
1 = základní deska
2 = infračervená světelná závora (volitelná)
3 = externí přepínač (volitelný)
Předpoklady připojení infračervené světelné závory:
Napětí: = +12 V
Proud: = max. 150 mA
Typ: = NC
Manuální ovládání vrat
V případě výpadku proudu:
1. Pokud chcete v případě výpadku proudu ovládat vrata manuálně, musíte zatáhnout za uvolňovací
provaz pro případ nouze, kterým se vrata uvolní od pohonu. Poté můžete vraty volně pohybovat.
Hrozí přitom riziko úrazu. Po uvolnění mohou vrata nekontrolovaně spadnout
(např. pokud nejsou vyvážena).
• Po každém uvolnění vrata úplně otevřete, nebo zavřete.
• Uvolňovací zařízení není určeno pro každodenní použití.
Po obnovení napájení ovládejte vrata znovu ručním vysílačem, nebo nástěnným přepínačem.
Jejich aktivace se děje automaticky.
Provozní pokyny
• Při prvním uvedení pohonu garážových vrat do provozu zkontrolujte, jestli se celý systém
pohybuje plynule.
• Po určité době používání pravidelně kontrolujte, jestli jsou vrata při otvíraní a zavírání
ve vodorovné poloze a jestli je pružina dostatečně silná pro zvednutí vrat.
Všechny pohyblivé části pravidelně mažte vhodným mazivem.
• V případě výpadku proudu můžete zatáhnout za nouzové uvolnění pohonu a volně pohybovat
vraty manuálně. Po obnovení napájení ovládejte vrata znovu ručním vysílačem, nebo nástěnným
přepínačem. Jejich aktivace se děje automaticky.
1. V případě výpadku proudu se
vrata zastaví.
Normální provoz
• Dálkové ovládání
Stiskem dříve zvoleného tlačítka na ručním vysílači lze vrata otvírat, zavírat a zastavit.
• Manuální ovládání
V případě výpadku proudu lze vrata otevřít, nebo zavřít manuálně po uvolnění pohonu vrat.
Bezpečnostní pokyny
Pro Vaši vlastní bezpečnost i pro bezpečnost ostatních osob je podstatné,
abyste tyto bezpečnostní pokyny pečlivě dodržovali.
Veškeré práce na elektrickém vybavení jsou spojeny s rizikem smrtelného
úrazu elektrickým proudem.
• Všechny práce spojené s elektrickým vybavením a s pohonem vrat nechte
na kvalifikovaném elektrikáři.
• Před zahájením prací na vratech, nebo na pohonu vrat odpojte napájecí kabel
od síťové zásuvky.
Používáním vadných zařízení se mohou vystavit nebezpečí osoby, nebo majetek.
• Nikdy nepoužívejte vadná, nebo poškozená zařízení.
• Dávejte pozor, aby nedošlo k poškození pohonu vrat a napájecího kabelu. Pokud dojde
k poškození napájecího kabelu, musí se vyměnit výrobcem, jeho servisním pracovníkem,
nebo podobně kvalifikovanou osobou, aby se zamezilo možné nebezpečí.
• V případě poškození, nebo závady na zařízení kontaktujte prosím naše servisní oddělení.
Vadná vrata mohou mít za následek poranění.
• Provozu vrat nesmí bránit špatně nastavené pružiny, nebo špatně fungující
instalace vrat a jejich špatná konstrukce.
• Kvůli příliš natažené pružině zavírače dveří může docházet k riziku poranění.
Pružinu nikdy sami nevyměňujte.
• Veškeré práce, které se týkají mechaniky vrat a pružiny, nechte na kvalifikovaném
odborníkovi.
2. Po obnovení dodávky
proudu stiskněte předem
nastavené tlačítko na ručním
vysílači a vrata se otevřou.
3. Podle programové paměti
se vrata otevřou,
až dosáhnou horní meze
a poté se zastaví.
Motorem poháněná vrata sebou nesou riziko rozdrcení a zaseknutí
na uzavírací hraně.
• Zabezpečte, aby se během provozu nevyskytovaly v dosahu natáčení vrat žádné osoby.
Nesprávné používání zvyšuje riziko úrazu.
• Nikdy nesahejte na pohybující se vrata a na pohyblivé části.
• Poučte všechny osoby, které používají garážová vrata o bezpečném zacházení
se zařízením.
• Nedovolte nikomu, aby procházel pod pohybujícími se vraty.
• Udržujte děti stranou od pohybujících se vrat.
• Nedovolte dětem, aby si hrály s vraty a s jejich ručním ovládáním.
• Uchovávejte prosím dálkový ovladač na místě, kde nemůže dojít k jeho náhodnému
spuštění, např. hrajícími si dětmi.
• Do garáže vjíždějte, resp. z ní vyjíždějte, až když jsou vrata úplně otevřena
a nepohybují se.
• Výrobek není určen pro osoby (včetně dětí) se sníženou fyzickou schopností,
pro osoby jejichž schopnosti vnímaní nebo mentální schopnosti jsou sníženy nebo
pro osoby s nedostatkem zkušeností a / nebo znalostí, pokud na ně při používání výrobku
nedohlíží osoba, která je zodpovědná za jejich bezpečnost.
V případě, že je vadné, nebo nefungující bezpečnostní vybavení, hrozí nebezpečí
úrazu, nebo škoda na majetku.
• Před uvedením do provozu a v průběhu prvního měsíce používání kontrolujte
správnou funkčnost a bezpečnost vybavení (např. omezovače pohonu).
• Bezpečnostní vybavení nikdy nevypínejte.
• Místa na dorazu dveří u země udržujte bez ledu, sněhu špíny a kamení.
Údržba
Vadný systém pohonu garážových vrat a bezpečnostního vybavení může mít
za následek riziko úrazu.
Kvůli vlastní bezpečnosti byste měli dodržovat doporučené intervaly údržby
systému pohonu garážových vrat včetně veškerého bezpečnostního vybavení.
Interval pro údržbu:
Systém pohonu vrat nechte zkontrolovat specializovanou firmou před uvedením
do provozu a poté podle potřeby, ale minimálně jednou za rok.
Pravidelné kontroly opotřebovaných částí:
Vadné, nebo opotřebované komponenty mohou vést k riziku poranění.
Pravidelně proto kontrolujte, jestli systém nejeví známky opotřebení, poškození,
nebo jestli není narušena rovnováha vrat.
Pokud jsou nutné opravy, nebo úpravy systému, vrata nepoužívejte, protože vadná,
nebo nevyvážená vrata mohou vést k úrazu.
Kontrola:
• Upevnění všech šroubových spojů
• Poškození kabelů
• Pružiny a pevné spoje
Příliš napnuté pružiny pohonu vrat představují riziko poranění.
• Pružiny pohonu vrat nikdy sami nevyměňujte.
• Veškeré práce na mechanickém systému a pružinách přenechejte kvalifikovanému
specialistovi.

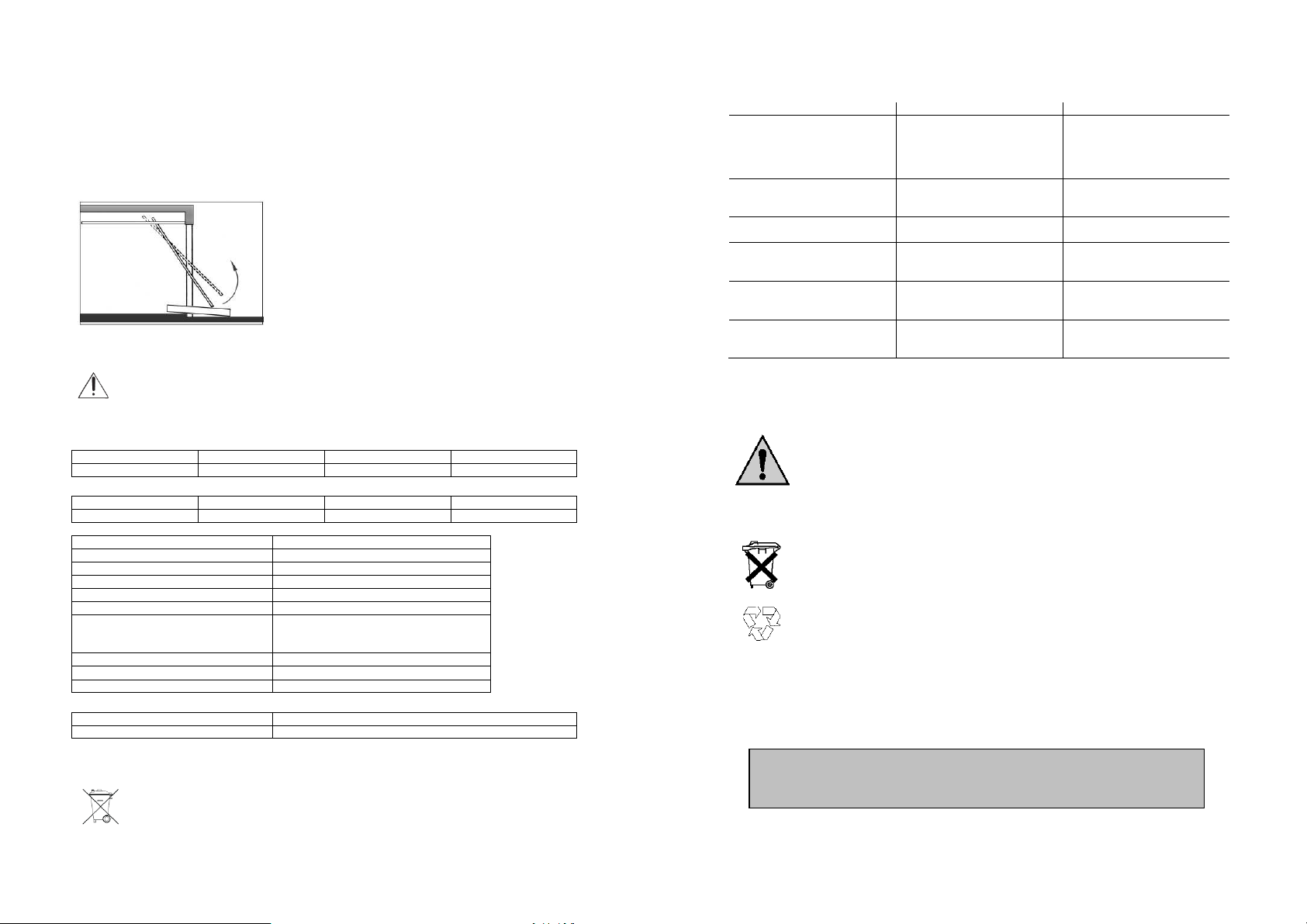

Měsíčně kontrolujte schopnost rozpoznání překážky (omezení výkonu)
Během provozu je slyšet skřípavý
1. Otevřete vrata až na doraz.
2. Do cesty vrat položte 50 mm vysoký předmět (např. kus dřeva).
3. Zavřete vrata ručním vysílačem.
4. Když vrata narazí při zavírání, nebo otvírání na překážku, pohon vrat se automatický
zastaví a vrata se úplně otevřou.
5. Poté překážku odstraňte.
6. Po odstranění překážky můžete pohon garážových vrat zase normálně používat.
Položení cca 50 mm vysokého dřevěného
trámu do cesty pohybu vrat.
V případě potřeby opravte a zkontrolujte znovu zarovnání, protože nesprávné
zarovnání představuje nebezpečí.
Technické údaje
Model a doporučené použití
Položka č. Napětí (V) Velikost vrat (m2) Přípustná teplota okolí
SR40050 220 - 240 ≤ 7,5 -20 … +40 ºC
Vodící kolejnice a dostupné velikosti
Položka č. Celková délka Výška dráhy Výška zvednutí
SR0050 3020 mm 2560 mm < 2240 mm
Výstup 100 W
Pohotovostní režim: 6 W
Tažná síla: 500 N
Napájecí napětí: 230 V / 50 Hz
Motor: 24 V (DC) stejnosměrný proud
Rychlost pohybu: 11 cm/s
Model pojistky:
- pojistka motoru 1:
- pojistka světla 2:
2,5 A
2,5 A
Přenosová frekvence a dosah: 433 MHz, 50 m v otevřeném prostoru
Pohon: Řetězový
Způsob ochrany: Používejte jen v suchých místnostech
Přípustné rozměry garážových vrat
Přípustná plocha vratového křídla: 7,5 m2 (pro snadný pohyb výklopných a sekčních vrat
Max. hmotnost výklopných vrat: 7 kg/m
2
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Řešení problémů
Problém Příčina Řešení
Pohon garážových vrat
nefunguje.
1. Není řádně připojen
napájecí kabel.
2. Je spálená pojistka.
1. Připojte napájecí kabel
k síťové zásuvce.
2. Nechejte příčinu zkontrolovat
kvalifikovaným odborníkem
a pojistku znovu zapojte.
Ručním vysílačem nelze vrata
ovládat.
Provozní dosah ručního vysílače
je příliš krátký.
Řetěz se hýbe, ale vrata ne. Patrně došlo nouzovému
1. Ruční vysílač není správně,
nebo vůbec zaregistrován.
2. Je vybitá baterie ve vysílači.
1. Znovu zaregistrujte ruční
vysílač.
2. Vyměňte baterii.
Pravděpodobně je slabá baterie. Vyměňte baterii za novou baterii
stejného typu.
Pokračujte v ovládání pohonu,
uvolnění pohonu.
dokud se automaticky nevypne
nouzové uvolnění.
zvuk.
Po dlouhodobějším provozu není
dostatek maziva mezi kolejnicí
Namažte místa mezi kolejnici
a řetězem vodným mazivem.
a řetězem.
Řetěz je na několika místech
příliš uvolněn a je hlučný.
Řetěz se uvolnil kvůli
dlouhodobému používání bez
Natáhněte řetěz a namažte
jej vhodným mazivem.
maziva mezi kolejnicí a řetězem.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí
baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou
malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Záruka
Na pohon garážových vrat s ovladačem Superrolo TA50 poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/3/2014
Loading...
