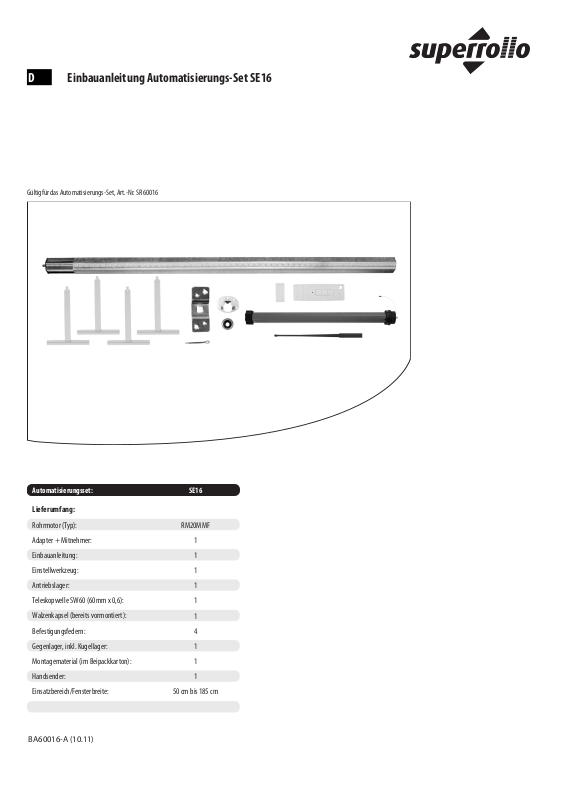

D Einbauanleitung Automatisierungs-Set SE16
Gültig für das Automatisierungs-Set, Art.-Nr. SR60016
Automatisierungsset:
Lieferumfang:
Rohrmotor (Typ):
Adapter + Mitnehmer:
Einbauanleitung:
Einstellwerkzeug:
Antriebslager:
Teleskopwelle SW60 (60mm x 0,6):
Walzenkapsel (bereits vormontiert):
Befestigungsfedern:
Gegenlager, inkl. Kugellager:
Montagematerial (im Beipackkarton):
Handsender:
Einsatzbereich/Fensterbreite:
BA60016-A (10.11)
SE16
RM20MMF
1
1
1
1
1
1
4
1
1
1
50 cm bis 185 cm
i
STOP
STOP
Diese Anleitung...
D
...beschreibt Ihne n in Kurzform die Montage des superrollo AutomatisierungsSets SE16.
Diese Anleitung ersetzt nicht die beiliegenden Anleitungen des
Rohrmotors und des Handsenders.
Bitte lesen Sie diese Anleitungen voll ständig durch und beachten Sie alle
Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.
Bei Sc häden, di e durch Nichtbeachtung dieser Anl eitungen und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus
resultieren, übernehmen wir keine Haftung.
Montage
Schlagen Sie nie den Motor (8) mit
Gewalt in die Wickelwelle (5.2) ein.
Das führt zu seiner Zerstörung.
Bei allen Arbeiten an elektrischen Anlagen best eht Leben sgefahr
durch Stromschlag.
◆ Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anla gen dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschluss plänen in der Originalanleitung des beiliegenden Rohrmotors erfolgen.
◆ Führen Sie alle Montage- und Anschlussarbeiten im spannungslosen Zustand
aus.
Bei Nichtbeachtung besteht Lebensgefahr!
Vorschriften bei Installation in Feuchträumen beachten.
◆ Beachten Sie besonders beim Einsatz in Feuchträumen die DIN VDE 0100,
Teil 701 und 702 . Diese Vorschr iften entha lten zwi ngend e Sch utz maßnahmen.
Nie im Bereich de s Antrie bs bohre n
ode r s chrau ben um den Ro llladen
zu befestigen.
1
(1) (2)
(1) Gegenlager
(2) Kugellager
(3) Achsstift der Walzenkapsel
(4) Walzenkapsel
(5.1) Teleskopwelle
(5.2) Wickelwelle
(4) (6)
(3) (10)
(5.1)
(5.2)
(6) Mitnehmer
(7) Bef estigun gsfeder
(8) Rohrmotor
(9) Adapter
(10) Einstellschrauben
(11) Antriebskopf
(7)
(12.1) Antriebslager
(12.2) Sicherungssplint
(13) Motorkabel + Antenne
(14) Handsender
(15) Rollladenpanzer
(*) 230 V / 50 Hz Stromversorgung
ohne Abbildung
(8) (9) (11) (12.1)/(12.2)
(15)
(13) *
(14)
1.
Die alte Rollladenmechanik ausbauen
◆ Den Rollladenkasten önen.
◆ Den Rollladen vollständig schließen und den Rollladenpanzer von der
Wickelwelle lösen.
◆ Danach den vorhandenen Gurtwickler und das Wickelband demontieren,
und die Gurteinlassönung im Rollladenkasten verschließen.
ACHTUNG
Durch die vorgespannte Feder im alten Gurtwickler besteht Verletzungsgefahr durch zurückschnellen der Federdose. Entspannen Sie die alte
Feder vorsichtig.
◆ Die Wickelwelle und alle Lager demontieren.
HINWEIS
Markieren Sie jeweils die Position der Lag ermitte der alten Lager,
damit Sie später die neuen Lager und die Wickelwelle waagerecht
an gleicher Position einbauen können.

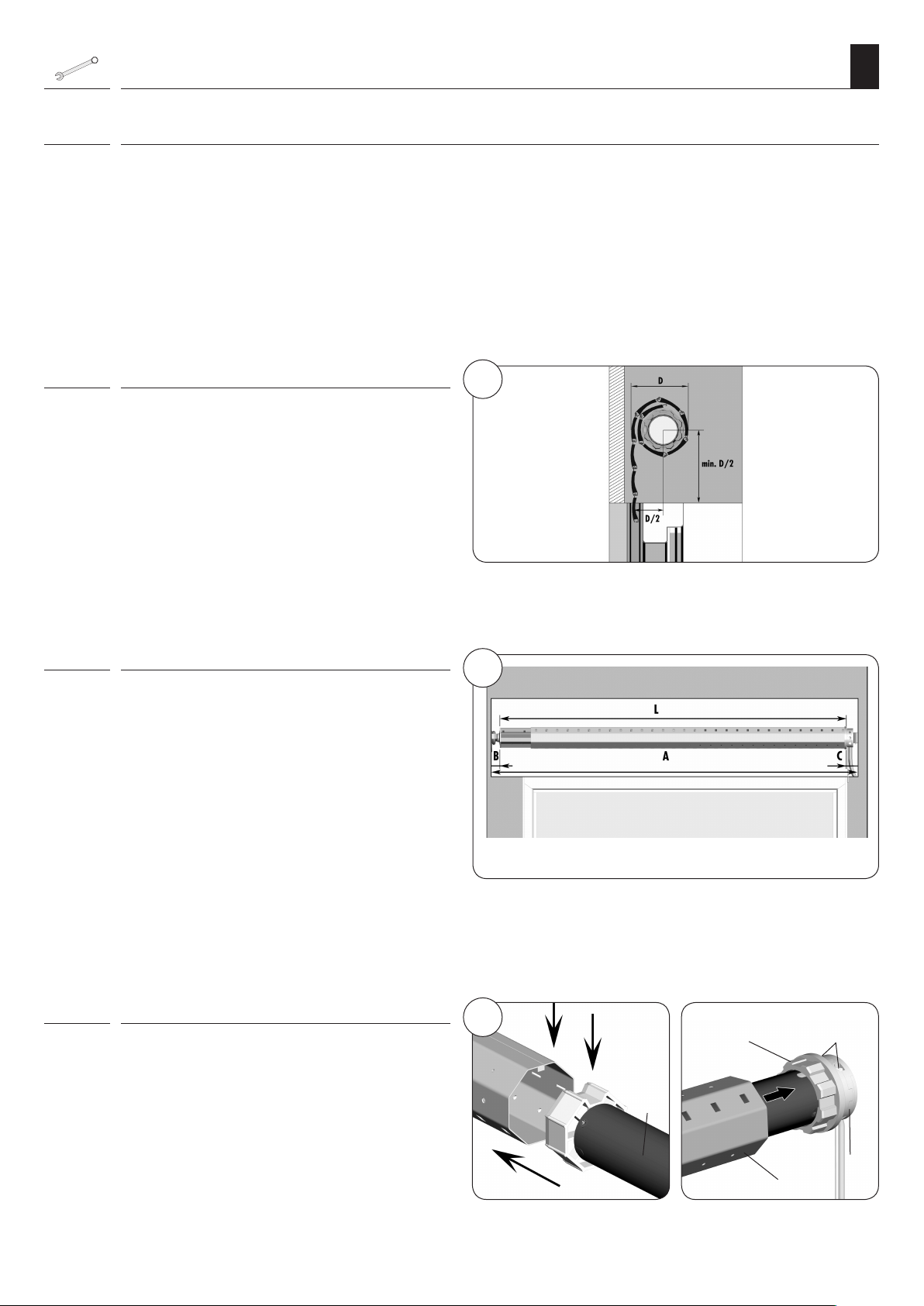

2
Montage
Einsatzbedingungen und Montagevorbereitungen2.
D
◆ Für den elektrischen Anschluss des Rohrmotors muss am Einsatzort ständig ein
230 V/50 Hz Netzanschlus s (L/N/PE) mit bauseitiger Freischaltvorric htung
(Sicherung) vorhanden sein.
3.
Montage der Lager
WICHTIG
◆ Monti eren Sie die neuen Lager entsp rechend den vorhe r gemachten Posi tionsmarkierungen der alten Lager. Stellen Sie dabei sicher, dass die Wickel welle waagerecht eingebaut werden kann, und dass die erste Lamelle des
aufgewickelten Rollladenpanzers senkrecht in die Führungsschiene des Fens ters läuft.
◆
Befestigen Sie die Lager je nach Lagertyp und bauseitigen Gegebenhei-
ten.
2
HINWEIS
◆ Bitte beachten Sie die Installations- und Anschlusspläne in der
beiliegenden Bedienungsanleitung des Rohrmotors.
4.
Länge der Wickelwelle ermitteln
3
◆ Länge der Wickelwelle: L = A - (B + C)
◆ Montage bis 185 cm Fensterbreite mit Hilfe der Teleskopwelle
(5.1)
Zur Montage bei Fensterbreiten ab 105 cm bis 185 cm können Sie die Teles kopwelle (5.1) bis auf die benötigte Länge aus der 8-kant Wickelwelle (5.2)
herausziehen.
HINWEIS
Ist das Fenster schmaler als die Wickelwelle (5.2) müssen Sie diese auf das
benötigte Maß kürzen. Sägen Sie beide Wickelwellen mit einer Eisensäge
rechtwinklig auf Maß. Entgraten Sie die Kanten der Wickelwellen innen
und außen mit einer Feile.
WICHTIG!
Halten Sie immer eine Mindesteinstecktiefe von 200 mm für
die Teleskopwelle (5.1) ein.
5.
Den Rohrmotor in die Wickelwelle schieben
WICHTIG
◆ Achten Sie darauf, dass der Adapter (9) während der Montage nicht vom
Adapter ring am Ant riebskopf (11) abrutscht, es kann sonst zu Feh l funktionen kommen.
(5.2)
4
L = A - (B + C)
(6)
(8)
(9)
(10)
(5.2)
(11)
3
Montage
STOP
D
D
6.
Einbau des Rohrmotors in die Lager (12.1) / (1)
◆ Antriebslager (12.2)
Stecken Sie die Achse (16) des Antriebskopfes (11) in das Antriebs lager (12.1) und sichern Sie die Verbindung mit dem beiliegenden
Sicherungssplint (12.2).
WICHTIG
Die Einstellschrauben (10) zur Einstellung der Endpunkte müssen gut
zugänglich sein.
◆ Gegenlager (1)
Auf der anderen S eite die Teleskopwelle (5.1) mit aufgestecktem
Kugellager (2) von oben in das Gegenlager (1) drücken.
◆ Absch ließen d b eide Wickelwel len (5.1 und 5.2 ) m it den beili e genden Flachkopfschrauben (17) xieren.
Kurzschlu ssgefahr durch W asser be i falscher K abelführ ung.
Verle gen Sie das Motorkabel (13) und die Antenne nie direkt senkrecht nach oben,
sonst kann evtl. Wasser über das Kabel oder die Antenne in den Motor laufen und
diesen zerstören. Verlegen Sie das Kabel in einer Schlaufe, die Schlaufe bewirkt,
dass am Kabel ablaufendes Wasser am tiefsten Punkt der Schlaufe gesammelt wird
und dort abtropft.
5
Antriebslager
(10)
(11)
(16) (12.1)
(12.1)
(12.2)
Gegenlager
(1)
(5.1)
(2)
(5.2)
(17)
(17)
7.
8.
9.
Montage des Rollladenpanzers
◆ Schieben Sie die Befestigungsfedern (7) auf die oberste Lamelle des
Rollladenpanzers (15).
◆ Setzen Sie alle 40 cm eine Befestigungsfeder (7) in die rechteckigen
Löcher der Wickelwelle (5.2) und der Teleskopwelle (5.1).
Elektrische Inbetriebnahme/Einstellungen
Beachten Sie dazu die Angaben in der jeweiligen Bedienungsanleitung des
Rohrmotors und des Handsenders.
Garantiebedingungen
Bitte entnehmen Sie die Garantiebedingungen den beiliegenden Bedienungsanleitungen für den Rohrmotor und die Steuerung.
superrollo Hausautomatisierung GmbH
Gewerbepark 1
01156 Dresden (Germany)
www.superrollo-online.de
Se rvi ce-Hotline: 01803 001655 *
* 0,90 Euro/Minute aus dem dt. Festnetz/
Mobilfunk max. 0,42 Euro/Minute
6
10.
(15)
(5.1) (7)
(5.2)
Geräte zur Reparatur bitte senden an:
DPD GeoPost
superrollo Hausautomatisierung GmbH
Werrastraße 12
45768 Marl (Germany)
Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Abbildungen unverbindlich.
