Einbau- und Bedienungsanleitung
Sonnen-/Dämmerungsmodul ZB10 und SE15-SDM
Art.-Nr. SR70010 ohne IR-Empfänger Art.-Nr. SR60012 mit IR-Empfänger
BA70010-A
Sehr geehrte Kundin, sehr geehrter Kunde...
i
...mit dem Kauf dieses Sonnen-/Däm­merungsmoduls haben Sie sich für
ein Qualitätsprodukt aus unserem Hause entschieden.
Wir danken Ihnen für Ihr Vertrauen.
Im folgenden verwenden wir die Abkürzung SD-Modul für Sonnen-/Dämmerungsmodul.
2
Diese Anleitung...
...beschreibt Ihnen den Einbau und die Bedienung Ihres SD-Moduls.
Bitte lesen Sie diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bitte bewahren Sie diese Anleitung auf.
Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshin­weise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.
Inhaltsverzeichnis
i
Gesamtansicht ...................................4
Funktionsbeschreibung .......................5
- Sonnenautomatik ........................ 6
- Dämmerungsautomatik ................7
Einbau des SD-Moduls ........................8
Richtige Position des Lichtsensors .........8
Ein-/Ausschalten der Funktionen .......... 9
superrollo Gurtwickler GW90/95
Aktuellen Helligkeitswert als
Grenzwert übernehmen ......................10
Aktuellen Dämmerungswert als
Grenzwert übernehmen .......................11
superrollo Gurtwickler GW110/115
Aktuellen Helligkeitswert als
Grenzwert übernehmen ....................12
Verändern des eingestellten
Grenzwertes....................................13
Aktuellen Dämmerungswert als
Grenzwert übernehmen ...................14
Verändern des eingestellten
Grenzwertes....................................15
Infrarot-Empfänger
Funktionsbeschreibung ....................16
Infrarot-Fernbedienung ............ 17
Technische Daten ............................. 18
Was tun, wenn...? .........................19
Garantiebedingungen .......................21
3
Gesamtansicht
i
Steckverbinder
Sonnentaste
Dämmerungstaste
Infrarot(IR)-Empfänger
Nur bei Art.-Nr. SR60012
4
Sonnen-LED
Dämmerungs-LED
Abziehgriff
Lichtsensor mit Kabel
~
i
Funktionsbeschreibung
Das SD-Modul ermöglicht Ihnen, zusam­men mit den superrollo Gurtwicklern, die helligkeitsabhängige Steuerung Ihres Rollladens. Dazu wird ein Lichtsensor an der Fensterscheibe befestigt.
Die Sonnenautomatik ...
...ermöglicht automatisches Ab- und Auffah­ren des Rollladens nach Überschreiten eines eingestellten Grenzwertes. Die Endposition des Rollladens ist durch den Lichtsensor an der Fensterscheibe frei wählbar.
HINWEIS
Abbruch der Sonnenautomatik nach ma­nuellem oder automatischem Fahrbefehl (s. Seite 19).
Die Dämmerungsautomatik ...
HINWEIS
Beide Funktionen, Sonnen- und Dämme­rungsautomatik, laufen unabhängig von­einander.
Optional mit Infrarot (IR)-Empfänger
Darüber hinaus gibt es dieses SD-Modul auch in der Ausführung mit einem Infrarot (IR)­Empfänger, über den Sie Ihre Rollläden mit Hilfe einer superrollo Fernbedienung (Art.-Nr. SR60011) bedienen können.
5
Funktionsbeschreibung/Sonnenautomatik
10 Min. 30 Min.
Überschreitet das Tageslicht den eingestell­ten Grenzwert, setzt die Sonnenautomatik nach ca. 10 Minuten ein. Der Rollladen senkt sich, bis er oder sein Schatten den Lichtsensor vollständig bedecken.
Durch die Verzögerung haben vorbeiziehen­de Wolken keinen Einfluss auf die Funktion.
6
Nach ca. 30 Minuten wird der Rollladen automatisch ein Stück hochgefahren um den Sensor freizugeben.
Das Auffahren ist erforderlich, damit der Lichtsensor Helligkeitsänderungen auswer­ten kann.
Bei weiterer Sonneneinstrahlung bleibt der Rollladen dann in dieser Position stehen.
Bei abnehmender Helligkeit fährt er bis zum oberen Endanschlag zurück.
Funktionsbeschreibung/Dämmerungsautomatik
HINWEIS
Soll der Tieflauf Ihres Rollladen durch die Dämmerungsautomatik erfolgen, so müssen Sie die automatische Schließzeit des Gurtwicklers auf eine Zeit nach Eintritt der Dämmerung einstellen:
Eingestellte Schließzeit des Gurtwicklers: 23:00 Uhr Eintritt der Dämmerung: 20:30 Uhr Der Rollladen schließt sich automatisch um: 20:30 Uhr
Eingestellte Schließzeit des Gurtwicklers: 19:30 Uhr Eintritt der Dämmerung: 20:30 Uhr Der Rollladen schließt automatisch um: 19:30 Uhr
Der Rollladen öffnet erst wieder beim Erreichen der eingestellten Öffnungszeit oder nach manuellem AUF-Befehl.
Beispiel 1:
Beispiel 2:
7
Einbau des SD-Moduls/Richtige Position des Lichtsensors
Einbau des SD-Moduls
An der Unterseite des Gurtwicklers befindet sich das Einschubfach für das SD-Modul.
1. Drücken Sie auf die gekenn­ zeichnete Stelle der Verschluss­ kappe und nehmen Sie diese heraus.
2. Stecken Sie anschließend das Modul mit leichtem Druck bis zum Anschlag in die Öffnung.
8
Richtige Position des Lichtsensors
Der beiliegende Lichtsensor wird mit dem Saugnapf an der Fensterscheibe befestigt. Er misst dort die aktuelle Helligkeit.
Sonnenautomatik
Dämmerungsautomatik
Die Position des Lichtsensors ist beliebig wählbar. Sie können die für die Sonnenau­tomatik gewählte Position des Lichtsensors beibehalten.
WICHTIG
Vermeiden Sie eine Beschädigung des Licht­sensors sowie des Sensorkabels.
◆ Den Lichtsensor nur mit dem Abziehgriff
des Saugnapfes vom Fenster lösen.
◆ Nie am Sensorkabel ziehen.
◆ Nie das Sensorkabel zu stark knicken.
Ein-/Ausschalten der Funktionen
1.
- Taste drücken
1. - Taste drücken
Sonnen- und Dämmerungsauto­matik lassen sich unabhängig voneinander ein- und aus­schalten.
HINWEIS
Durch Einstellen oder Verändern der Grenzwerte wird die Son­nen- bzw. die Dämmerungs­automatik ebenfalls einge­schaltet.

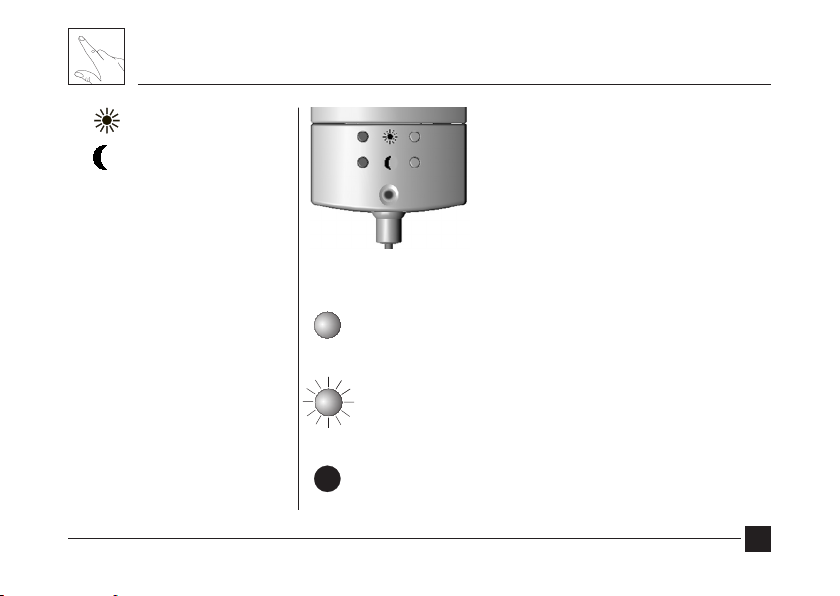

LED-Zustände gültig für beide Funktionen:
leuchtet = Die Sonnen- bzw. Dämmerungsautomatik ist eingeschaltet, aber das Tageslicht hat den Grenzwert noch nicht erreicht.
blinkt = Die Sonnen- bzw. Dämmerungsautomatik ist aktiv. Der jeweilige Grenzwert wurde über­ schritten.
dunkel = Sonnen- bzw. Dämmerungsautomatik ist ausgeschaltet.
9
superrollo Gurtwickler GW90/GW95 (Art.-Nr. SR10090/SR10095) Aktuellen Helligkeitswert als Grenzwert übernehmen
Der Lichtsensor misst ständig die Helligkeit. Sie können die aktuelle Helligkeit des Tages­lichts als Grenzwert übernehmen.
Nehmen Sie die Einstellung des Grenzwertes bei der Helligkeit vor, bei der Ihr Rollladen abgesenkt werden soll.
WICHTIG
Liegt bei der Einstellung des Grenzwertes der aktuelle Helligkeitswert außerhalb des Messbereiches, blinkt die Sonnen-LED kurz auf und der Grenzwert wird auf die Mess­bereichsgrenze gesetzt.
10
1.
- Taste drücken und halten
- Taste drücken
2.
Der aktuelle Helligkeitswert ist als Grenzwert gespeichert. Die Sonnen­automatik ist damit eingeschaltet. Überschreitet das Tageslicht diesen Grenzwert, senkt sich der Rollladen bis zum Lichtsensor.
HINWEIS
Die Sonnen-LED blinkt, sobald der Grenzwert überschritten wird.
superrollo Gurtwickler GW90/GW95 (Art.-Nr. SR10090/SR10095) Aktuellen Dämmerungswert als Grenzwert übernehmen
Der Lichtsensor misst ständig die Helligkeit. Sie können die aktuelle Helligkeit des Tages­lichts als Grenzwert übernehmen.
Nehmen Sie die Einstellung des Grenzwertes abends, bei der Dämmerung vor, bei der sich Ihr Rollladen schließen soll.
WICHTIG
Liegt bei der Einstellung des Grenzwertes der aktuelle Dämmerungswert außerhalb des Messbereiches, blinkt die Dämmerungs­LED kurz auf und der Grenzwert wird auf die Messbereichsgrenze gesetzt.
1. - Taste drücken und halten
2.
- Taste drücken
Der aktuelle Dämmerungswert ist als Grenzwert gespeichert. Die Dämme­rungsautomatik ist damit eingeschal­tet. Überschreitet das Tageslicht diesen Grenzwert, schließt sich der Rollladen bis zum unteren Endanschlag.
HINWEIS
Die Dämmerungs-LED blinkt, sobald der Grenzwert überschritten wird.
11
superrollo Gurtwickler GW110 / GW115 (Art.-Nr. SR10110 / SR10115) Aktuellen Helligkeitswert als Grenzwert übernehmen
Nehmen Sie die Einstellung des Grenzwertes bei der Helligkeit vor, bei der Ihr Rollladen abgesenkt werden soll.
WICHTIG
In diesem Fall erscheint die folgende Anzeige:
-
0:
12
1. - Taste drücken + halten
2. SET - Taste drücken
In der Anzeige erscheint z. B.:
2 5:
Aktue ll gemessene Helligkeit (0-29). Bei zunehmender Sonne steigt der gemessene Wert.
2 5:
Eingestellter Grenzwert (0-29)
Unempfindlich = 29 Empfindlich = 0
2525
superrollo Gurtwickler GW110 / GW115 (Art.-Nr. SR10110 / SR10115) Verändern des eingestellten Grenzwertes
Sie können zusätzlich durch Drücken der Sonnentaste und gleichzeitigem Tippen der (▲)- oder (▼)-Taste den Grenzwert und somit die Sonnenempfindlichkeit erhöhen oder senken. Die entsprechenden Werte werden in der Anzeige dargestellt.
1. - Taste drücken + halten
2. ▲ oder ▼ - Taste tippen
In der Anzeige erscheint z. B.:
2 5:
Aktue ll gemessene Helligkeit (0-29). Bei zunehmender Sonne steigt der gemessene Wert.
I 7:
Eingestellter Grenzwert (0-29)
Unempfindlich = 29 Empfindlich = 0
I725
13
superrollo Gurtwickler GW110 / GW115 (Art.-Nr. SR10110 / SR10115) Aktuellen Dämmerungswert als Grenzwert übernehmen
Nehmen Sie die Einstellung des Grenzwertes abends, bei der Dämmerung vor, bei der sich Ihr Rollladen schließen soll.
WICHTIG
Liegt der aktuelle Dämmerungswert außer­halb des Messbereichs, blinkt die Dämme­rungs-LED kurz auf und der Grenzwert wird auf die Messbereichsgrenze gesetzt.
In diesem Fall erscheint die folgende Anzeige:
-
0:
14
- Taste drücken + halten
1.
2. SET - Taste drücken
In der Anzeige erscheint z. B.:
0 5:
Aktuell gemessener Dämmerungs­wert (0-29). Bei zunehmender Dämmerung steigt der gemessene Wert.
0 5:
Eingestellter Grenzwert (0-29)
Unempfindlich = 29 Empfindlich = 0
05
05
superrollo Gurtwickler GW110 / GW115 (Art.-Nr. SR10110 / SR10115) Verändern des eingestellten Grenzwertes
Sie können zusätzlich durch Drücken der Dämmerungstaste und gleichzeitigem Tippen der (▲)- oder (▼)- Taste den eingestellten Grenzwert und somit die Dämmerungs­empfindlichkeit senken oder erhöhen. Die entsprechenden Werte werden in der Anzeige dargestellt.
1.
- Taste drücken + halten
2. ▲ oder ▼ - Taste tippen
In der Anzeige erscheint z. B.:
05:
Aktuell gemessener Dämmerungs­wert (0-29). Bei zunehmender Dämmerung steigt der gemessene Wert.
07:
Eingestellter Grenzwert (0-29)
Unempfindlich = 29 Empfindlich = 0
05
07
15
Infrarot-Empfänger/Funktionsbeschreibung
Für SD-Module mit IR-Empfänger (Art.-Nr. SR60012).
Sie können Ihre Rollläden mit Hilfe einer su­perrollo Fernbedienung (Art.-Nr. SR60011) bedienen. Es können mehrere Gurtwickler parallel gesteuert werden.
Es können mehrerer Gurtwickler mit der Fernbedienung bedient werden, allerdings nur alle gleichzeitig rauf oder runter oder stop (1-Kanal).
16
Infrarot-Fernbedienung
Infrarotsender
AUF-Taste
Der Rollladen öffnet sich und fährt bis zum eingestellten Endpunkt.
STOP-Taste
Anhalten des jeweiligen Fahrbe­fehls.
AB-Taste
Der Rollladen schließt sich und fährt bis zum eingestellten Endpunkt.
Sie können mit den Bedientasten (▲) und (▼) den Rollladen jederzeit öffnen bzw. schließen.
HINWEIS
Durch erneutes Drücken der (▲)- oder (▼)- Taste oder durch Drücken der STOP­Taste, bleibt der Rollladen stehen.
17
Technische Daten
i
CE-Zeichen und Konformität
18
SD-Modul ZB10/SE15-SDM
Abmessungen: 94 x 60 x 25 [mm] Stromversorgung: durch Gurtwickler Schutzklasse:
Einstellbereich:
- Sonnenempfindlichkeit: 2000 - 20000 Lux
- Dämmerungsempfindlichkeit: 2 - 50 Lux Datenerhalt: permanent (auch nach einem Stromausfall)
IR-Fernbedienung SE15-MHS
Abmessungen: 86 x 40 x 7 [mm] Stromversorgung: 1 x 3 V Batterie Batterietyp: 3V CR2025 Reichweite: ca. 10 m Batteriewechsel: nach Bedarf
Was tun, wenn...?
?
...die Sonnenautomatik gestört ist? Mögliche Ursache:
◆ Das Kabel des Lichtsensors wurde zu stark geknickt. Eine bleibende Knickstelle ist im Kabel zu erkennen.
Lösung:
◆ In diesem Fall müssen Sie das SD-Modul komplett austauschen.
Mögliche Ursache:
◆ Der Lichtsensor wird durch Schattenbil- dung beeinflusst (z. B. Sträucher).
Lösung:
◆ Beseitigen Sie die Ursache für die Schattenbildung.
Mögliche Ursache:
◆ Bei aktiver Sonnenautomatik (Sonnen- LED blinkt)erfolgte ein zeitgesteuerter oder manueller Fahrbefehl.
Lösung:
◆ Prüfen Sie den Zustand der Sonnen-LED
Mögliche Ursache:
◆ Die Sonnenautomatik wird abge- brochen und neu gestartet. Der weitere Ablauf ist dann von den Sonnenbe­ dingungen abhängig.
Lösung:
◆ Vermeiden Sie manuelle oder auto- matische Steuerbefehle solange die Sonnen-LED blinkt.
...der Rollladen bei aktiver Son­nenautomatik zu weit schließt (den Lichtsensor überfährt)?
Mögliche Ursache:
◆ Die Helligkeit ist hinter dem Rollladen (am Sensor) noch höher als der vor­ eingestellte Grenzwert.
Lösung:
◆ Grenzwert für die Sonnenautomatik neu einstellen.
19
Was tun, wenn...?
?
...der Rollladen bei aktivierter Dämmerungsautomatik abends nicht abgefahren wird?
Mögliche Ursache:
◆ Der Grenzwert für die Dämmerung
wird nicht überschritten.
Lösung:
◆ Prüfen Sie, ob eventuell Fremdlicht
auf den Sensor fällt.
◆ Korrigieren Sie ggf. den Grenzwert.
20
...das SD-Modul das IR-Sende­signal nicht annimmt?
Mögliche Ursachen:
◆ Ungenaue Ausrichtung der Fernbedie-
nung.
◆ Direkte Sonneneinstrahlung oder künst- liches Licht beeinflussen die Reichweite des Infrarotsenders in der Fernbedie­ nung.
Lösung:
◆ Richten Sie die Fernbedienung mög- lichst direkt auf das SD-Modul.
...die Reichweite der Fernbedie­nung nachläßt?
Mögliche Ursache:
◆ Die Batterie ist verbraucht.
Lösung:
◆ Wechseln Sie die Batterie.
Garantiebedingungen
i
Die superrollo Hausautomatisierung GmbH gibt 24 Monate Garantie für Neugeräte, die
entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler.
Ausgenommen von der Garantie sind:
◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungsanleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
◆ Äußere Einwirkungen wie Stöße, Schläge oder Witterung
◆ Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen (z. B. Blitzeinschlag)
◆ Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige
Innerhalb der Garantiezeit auftretende Mängel beseitigt superrollo kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatz­gerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle Verlängerung der ursprünglichen Garantiezeit ein.
Funkstörungen
21
22
superrollo Hausautomatisierung GmbH
Gewerbepark 1 01156 Dresden (Germany)
Service-Hotline: 01803 001655 * * 9ct/Minute aus dem Festnetz der DT AG/
Mobilfunktarif abweichend www.superrollo-online.de
Geräte zur Reparatur bitte senden an:
DPD GeoPost superrollo Hausautomatisierung GmbH
Werrastraße 12 45768 Marl (Germany)
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Abbildungen unverbindlich.
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
