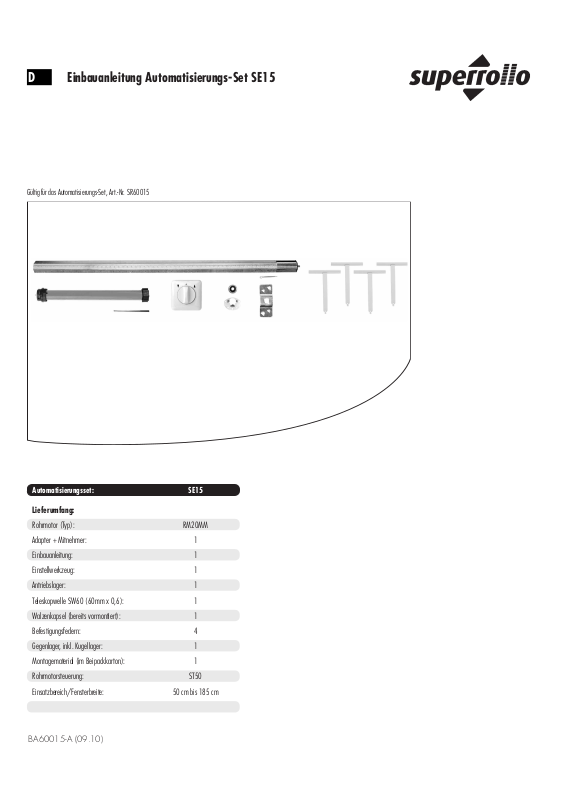

D Einbauanleitung Automatisierungs-Set SE15
Gültig für das Automatisierungs-Set, Art.-Nr. SR60015
Automatisierungsset:
Lieferumfang:
Rohrmotor (Typ):
Adapter + Mitnehmer:
Einbauanleitung:
Einstellwerkzeug:
Antriebslager:
Teleskopwelle SW60 (60mm x 0,6):
Walzenkapsel (bereits vormontiert):
Befestigungsfedern:
Gegenlager, inkl. Kugellager:
Montagematerial (im Beipackkarton):
Rohrmotorsteuerung:
Einsatzbereich/Fensterbreite:
BA60015-A (09.10)
SE15
RM20MM
1
1
1
1
1
1
4
1
1
ST50
50 cm bis 185 cm
Page 2
i
STOP
STOP
Diese Anleitung...
D
...beschreibt Ihnen in Kurzform die Montage superrollo Automatisierungs-Set
SE15.
Diese Anleitung ersetzt nicht die beiliegenden Anleitungen des
Rohrmotors und der Rohrmotorsteuerung.
Bitte lesen Sie diese Anleitungen vollständig durch und beachten Sie alle
Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.
Bei Schäden, die durch Nichtbeachtung dieser Anleitungen und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
Montage
Schlagen Sie nie den Motor (8) mit
Gewalt in die Wickelwelle (5.2) ein.
Das führt zu seiner Zerstörung.
Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr
durch Stromschlag.
◆ Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anla gen dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschluss plänen in der Originalanleitung des beiliegenden Rohrmotors erfolgen.
◆ Führen Sie alle Montage- und Anschlussarbeiten im spannungslosen Zustand
aus.
Bei Nichtbeachtung besteht Lebensgefahr!
Vorschriften bei Installation in Feuchträumen beachten.
◆ Beachten Sie besonders beim Einsatz in Feuchträumen die DIN VDE 0100,
Teil 701 und 702. Diese Vorschriften enthalten zwingende Schutz maßnahmen.
Nie im Bereich des Antriebs bohren
oder schrauben um den Roll-laden
zu befestigen.
1
(1) (2)
(1) Gegenlager
(2) Kugellager
(3) Achsstift der Walzenkapsel
(4) Walzenkapsel
(5.1) Teleskopwelle
(5.2) Wickelwelle
(4) (6)
(3) (10)
(5.1)
(5.2)
(6) Mitnehmer
(7) Befestigungsfeder
(8) Rohrmotor
(9) Adapter
(10) Einstellschrauben
(11) Antriebskopf
(7)
(12.1) Antriebslager
(12.2) Sicherungssplint
(13) Motorkabel
(14) Steuerung ST50
(15) Rollladenpanzer
(*) 230 V / 50 Hz Stromversorgung
ohne Abbildung
(8) (9) (11) (12.1)/(12.2)
(13)
(14) *(15)
1.
Die alte Rollladenmechanik ausbauen
◆ Den Rollladenkasten öffnen.
◆ Den Rollladen vollständig schließen und den Rollladenpanzer von der
Wickelwelle lösen.
◆ Danach den vorhandenen Gurtwickler und das Wickelband demontieren,
und die Gurteinlassöffnung im Rollladenkasten verschließen.
ACHTUNG
Durch die vorgespannte Feder im alten Gurtwickler besteht Verletzungsgefahr
durch zurückschnellen der Federdose. Entspannen Sie die alte Feder vorsichtig.
◆ Die Wickelwelle und alle Lager demontieren.
HINWEIS
Markieren Sie jeweils die Position der Lagermitte der alten Lager,
damit Sie später die neuen Lager und die Wickelwelle waagerecht
an gleicher Position einbauen können.
2
Page 3
Montage
Einsatzbedingungen und Montagevorbereitungen2.
D
3.
◆ Für den elektrischen Anschluss des Rohrmotors muss am Einsatzort ständig ein
230 V/50 Hz Netzanschluss (L/N/PE) mit bauseitiger Freischaltvorrichtung
(Sicherung) vorhanden sein.
◆ Für die Steuerung des Sets (ST50) muss jeweils am Einsatzort eine handels übliche Unterputzdose installiert werden. Um die Spannungsversorgung
und die Bedienung von Motor und Steuerung zu gewährleisten, ist eine Kabel verbindung zwischen Unterputzdose und Rollladenkasten zu verlegen.
Montage der Lager
WICHTIG
◆ Montieren Sie die neuen Lager entsprechend den vorher gemachten Posi tions-Markierungen der alten Lager. Stellen Sie dabei sicher, dass die Wickel welle waagerecht eingebaut werden kann, und dass die erste Lamelle des
aufgewickelten Rollladenpanzers senkrecht in die Führungsschiene des Fens ters läuft.
◆
Befestigen Sie die Lager je nach Lagertyp und bauseitigen Gegebenhei-
ten.
HINWEIS
◆ Bitte beachten Sie die Installations- und Anschlusspläne in den beilie genden Bedienungsanleitungen der Steuerung und des Rohrmotors.
2
4.
5.
Länge der Wickelwelle ermitteln
◆ Länge der Wickelwelle: L = A - (B + C)
◆ Montage bis 185 cm Fensterbreite mit Hilfe der Teleskopwelle
(5.1)
Zur Montage bei Fensterbreiten ab 105 cm bis 185 cm können Sie die Teles kopwelle (5.1) bis auf die benötigte Länge aus der 8-kant Wickelwelle (5.2)
herausziehen.
HINWEIS
Ist das Fenster schmaler als die Wickelwelle (5.2) müssen Sie diese auf das
benötigte Maß kürzen. Sägen Sie beide Wickelwellen mit einer Eisensäge
rechtwinklig auf Maß. Entgraten Sie die Kanten der Wickelwellen innen und
außen mit einer Feile.
WICHTIG
Halten Sie immer eine Mindesteinstecktiefe von 200 mm für
die Teleskopwelle (5.1) ein.
Den Rohrmotor in die Wickelwelle schieben
WICHTIG
◆ Achten Sie darauf, dass der Adapter (9) während der Montage nicht vom
Adapterring am Antriebskopf (11) abrutscht, es kann sonst zu Fehl funktionen kommen.
3
4
(5.2)
L = A - (B + C)
(6)
(8)
(9)
(10)
(5.2)
(11)
3
Page 4
Montage
STOP
D
D
6.
Einbau des Rohrmotors in die Lager (12.1) / (1)
◆ Antriebslager (12.2)
Stecken Sie die Achse (16) des Antriebskopfes (11) in das Antriebs lager (12.1) und sichern Sie die Verbindung mit dem beiliegenden
Sicherungssplint (12.2).
WICHTIG
Die Einstellschrauben (10) zur Einstellung der Endpunkte müssen gut
zugänglich sein.
◆ Gegenlager (1)
Auf der anderen Seite die Teleskopwelle (5.1) mit aufge stecktem Kugellager (2) von oben in das Gegenlager (1) drü cken.
◆ Abschließend beide Wickelwellen (5.1 und 5.2) mit den beilie genden Flachkopfschrauben (17) fixieren.
Kurzschlussgefahr durch Wasser bei falscher Kabelführung.
Verlegen Sie das Motorkabel (13) nie direkt senkrecht nach oben, sonst kann evtl.
Wasser über das Kabel in den Motor laufen und diesen zerstören. Verlegen Sie das Kabel
in einer Schlaufe, die Schlaufe bewirkt, dass am Kabel ablaufendes Wasser am tiefsten
Punkt der Schlaufe gesammelt wird und dort abtropft.
5
(1)
(2)
Antriebslager
(11)
(11)
(16) (12.1)
Gegenlager
(5.1)
(5.2)
(17)
(17)
(12.1)
(12.2)
7.
8.
9.
Montage des Rollladenpanzers
◆ Schieben Sie die Befestigungsfedern (7) auf die oberste Lamelle des
Rollladenpanzers (15).
◆ Setzen Sie alle 40 cm eine Befestigungsfeder (7) in die rechteckigen
Löcher der Wickelwelle (5.2) und der Teleskopwelle (5.1).
Elektrische Inbetriebnahme/Einstellungen
Beachten Sie dazu die Angaben in der jeweiligen Bedienungsanleitung des Rohrmotors und der Rohrmotorsteuerung.
Garantiebedingungen
Bitte entnehmen Sie die Garantiebedingungen den beiliegenden Bedienungsanleitungen
für den Rohrmotor und die Steuerung.
superrollo Hausautomatisierung GmbH
Gewerbepark 1
01156 Dresden (Germany)
www.superrollo-online.de
Service-Hotline: 01803 001655 *
* 9ct/Minute aus dem Festnetz der DT AG/
Mobilfunktarif abweichend
6
(15)
10.
(5.1) (7)
(5.2)
Geräte zur Reparatur bitte senden an:
DPD GeoPost
superrollo Hausautomatisierung GmbH
Werrastraße 12
45768 Marl (Germany)
Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Abbildungen unverbindlich.
