DE Elektrischer Rollladen-Gurtwickler superrollo GW60
Original Betriebs- und Montageanleitung
Artikel Nr. SR10060 / SR10065
Aufputzmontage Unterputzmontage
BA10060 (04.19)
Sehr geehrte Kunden ...
i
...mit dem Kauf des Rollladen-Gurtwicklers superrollo GW60 haben Sie sich
für ein Qualitätsprodukt aus dem Hause superrollo entschieden. Wir danken
Ihnen für Ihr Vertrauen.
2
Inhaltsverzeichnis
i
i Sehr geehrte Kunden ... ........................................................................................................................ 2
1. Diese Anleitung ... ................................................................................................................................... 4
2. Gefahrensymbole ................................................................................................................................. 5
2.1 Gefahrenstufen und Signalwörter ...................................................................................... 5
2.2 Ver
3. Sicherheitshinw
3.1 Bestimmungsgemäße V
3.2 Nich
3.3 Erf
4. Lieferumfang ...............................................................................................................................
5.
Gesam
6.
Zulässige Rollladen-
7.
Funktionsbeschr
7.1 Beschreibung der Sicherheitsfunktionen .......................................................................15
8. Sicherheitshinweise zur Montage ..............................................................................................17
8.1 Sie benötigen folgendes
9.
Unt
10. Aufputzmon
11.
Dr
12. Endpunkte einst
13. Manuelle Bedienung ...........................................................................................................................42
14. Automatikbetrieb; Öffnungs- und Schließzeit einstellen .......................................................43
15. Automatikbetrieb; Auto/Manu - Umschaltung ..........................................................................45
16. Sonnenautomatik .................................................................................................................................46
16.1 Sonnenaut
16.2 Sonnenaut
17. Einstellungen löschen .........................................................................................................................50
18. Den Un
19. UP-
20. Den A
21. AP-
22. Was tun, wenn... ? ...............................................................................................................................55
23. Hinweise zur Wartung und Pflege .................................................................................................. 58
24. Technische Da

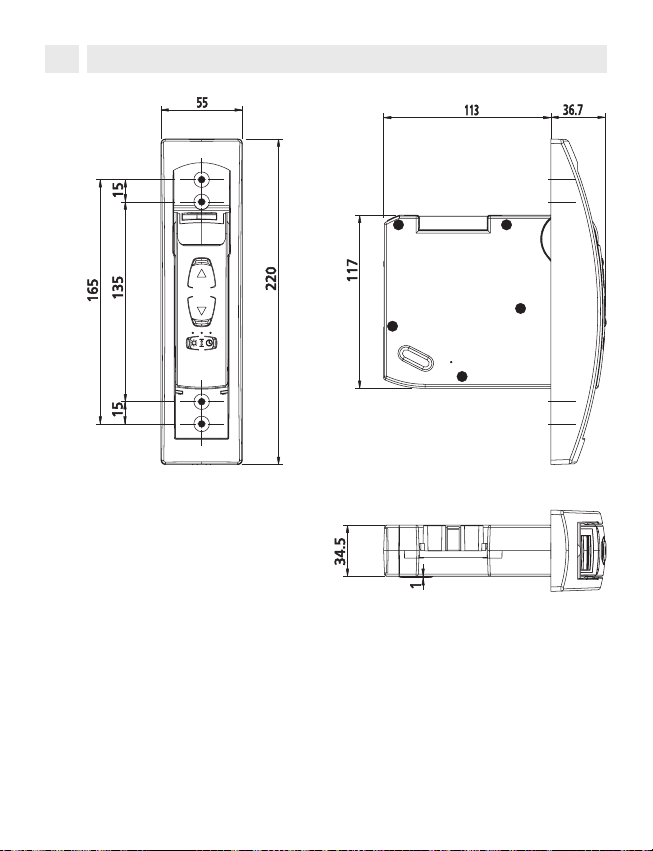

24.1 Abmessungen Unt
24.2 Abmessungen Aufputzgerät ...............................................................................................61
25. Vereinfachte EU-Konformitätserklärung ...................................................................................... 62
26. Zubehör ...................................................................................................................................................62
27. Gar
wendete Darstellungen und Symbole
eise
............................................................................................................................ 7
t bestimmungsgemäße Verwendung
orderliches Fachwissen des Installateurs
tansicht
...............................................................................................................................
eibung
erputzmontage
tage
ehrichtung prüfen und korrigieren
terputz-Gurtwickler ausbauen (z. B. bei Umzug)
Gurtwickler, das Gurtband bei Geräteausfall entfernen
ufputz-Gurtwickler ausbauen (z. B. bei Umzug)
Gurtwickler, das Gurtband bei Geräteausfall entfernen
antiebedingungen
...............................................................................................................................
ellen
omatik; Grenzwert einstellen
omatik ein-/ausschalten
ten
...............................................................................................................................59
erwendung
Gurtbänder.................................................................................................14
..................................................................................................................15
Werkzeug
............................................................................................................................18
.......................................................................................................................39
erputzgerät
........................................................................................................................63
........................................................................ 6
.................................................................................. 9
.....................................................................10
..................................................................10
..................................................................................17
......................................................................................37
........................................................................48
.................................................................................49
............................................................53
..........................................................................................60
........................................................51
..................................................52
..................................................54
...........11
........12
.28
3
1. Diese Anleitung ...
i
...beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung des Rollladen-Gurtwicklers superrollo GW60.
Anwendung dieser Anleitung
◆ Bitte lesen Sie diese Anleitung v
Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.
◆ Lesen Sie auch die Bedienungsanleitung des Zubehörs, falls es verwendet
wird.
◆ Diese Anleitung ist T
◆ Fügen Sie diese Anleitung bei
bei.
◆ Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicher-
heitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die
daraus resultieren, übernehmen wir keine Haftung.
eil des Produkts. Bewahren Sie sie gut erreichbar auf.
ollständig durch und beachten Sie alle
Weitergabe des superrollo GW60 an Dritte
4
2. Gefahrensymbole
i
Lebensgefahr durch Stromschlag
Gefahrenstelle / gefährliche Situation
2.1 Gefahrenstufen und Signalwörter
i
GEFAHR!
Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen,
sofern sie nicht vermieden wird.
WARNUNG!
Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen,
sofern sie nicht vermieden wird.
VORSICHT!
Diese Gefährdung kann zu geringfügigen bis mittelschweren Verletzungen
führen, sofern sie nicht vermieden wird.
ACHTUNG!
Diese Gefährdung kann zu Sachschäden führen.
5
2.2 Verwendete Darstellungen und Symbole
i
Darstellung / Beschreibung
weitere nützliche
i
Informationen
Lesen Sie die
zugehörige Anleitung
Handlungsschritte
1.
2.
◆ Aufzählung
1. Liste
6
3. Sicherheitshinweise
i
Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu
Sachschäden führen (Stromschlag, Kurzschluss).
◆ Verwenden Sie niemals defekte oder beschädigte Geräte.
◆ Prüfen Sie den superrollo GW60 und das beiliegende Netzteil auf Unver-
sehrtheit.
◆ Wenden Sie sich bitt
Schäden am Gerät feststellen.
Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr.
erweisen Sie alle in Frage kommenden Personen im sicheren Ge-
◆ Unt
brauch des superrollo GW60.
◆ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden
und die daraus resultierenden Gefahren verstehen..
◆ Kinder dürfen nicht mit dem Gerät spielen.
◆ Reinigung und B
sichtigung durchgeführt werden.
◆ Beobach
◆ Führen Sie alle Reinigungsarbeiten am Rollladen im spannungslosen
ten Sie während der Einstellungen und im normalen Betrieb den
Rollladen und halten Sie Personen fern, die durch plötzliches Nachrutschen
des Rollladens zu Schaden kommen können.
Zustand aus.
e an unseren Kundendienst, s. Seite 64, falls Sie
enutzer-Wartung dürfen nicht von Kindern ohne Beauf-
Die Netzsteckdose und das Netzteil müssen immer
frei zugänglich sein.
7
3. Sicherheitshinweise
i
Das Überschreiten der maximal zulässigen Laufzeit (KB) kann zur Überlastung und zur Beschädigung des superrollo GW60 führen.
◆ Die maximal zulässige Laufzeit für eine Fahrt darf im Betrieb nicht überschrit-
ten werden. Der superrollo GW60 verfügt dazu über eine Laufzeitbegrenzung
(KB) von fünf Minuten.
◆ Hat die Laufzeitbegrenzung angesprochen, muss der superrollo GW60
mindestens 30 Minuten lang abkühlen. Die volle Betriebsbereitschaft ist
nach ca. einer Stunde wieder hergestellt.
Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die
Behänge festgelegten Verschiebebedingungen nach EN 12045 eingehalten
werden.
◆ In ausgerollter Stellung muss bei einer Kraft von 150 N in Aufwärtsrichtung an
der Unterkante die Verschiebung mindestens 40 mm betragen.
◆ Dabei ist besonders darauf zu achten, dass die Ausfahrgeschwindigkeit
des Behanges auf den letzten 0,4 m kleiner als 0,15 m/s sein muss.
Durch plötzliches Anfahren des Gurtwicklers besteht Verletzungsgefahr.
◆ Führen Sie Montage des Gurtwicklers nur im spannungslosen Zustand
durch.
◆ Ziehen Sie das Netzteil immer aus der Netzsteckdose bevor Sie Wartungs-
oder Reinigungs- oder Reparaturarbeiten durchführen.
8
3.1 Bestimmungsgemäße Verwendung
i
Verwenden Sie den elektrischen Rollladen-Gurtwickler nur zum Heben und
Senken von glatten Rollläden mit zulässigem Gurtband.
Mechanische Verriegelungen jeder Art sind für den automatisierten Betrieb
i
mit diesem Gerät nicht geeignet.
Verwenden Sie nur Original-Ersatzteile des Herstellers
◆ Sie ver
meiden so Fehlfunktionen bzw. Schäden am superrollo GW60.
◆ Ver
wenden Sie nur das Original Netzteil vom Typ YS35-29240
◆ Als Hersteller übernehmen wir keine Garantie bei der Verwendung
herstellerfremder Bauteile und daraus entstehender
◆ Alle Reparaturen am superrollo GW60 dürfen nur vom autorisierten Kun-
dendienst durchgeführt werden.
Einsatzbedingungen
◆ Betreiben Sie den superrollo GW60 nur in trockenen Räumen.
◆ Am Einsatzort muss bauseitig eine frei zugängliche 230 V/50 Hz Netz-
steckdose vorhanden sein.
◆ Der Rollladen muss sich leichtgängig heben und senken lassen. Er darf
nicht klemmen.
◆ Die Montagefläche für den superrollo GW60 muss eben sein.
Folgeschäden.
9
3.2 Nicht bestimmungsgemäße Verwendung
i
Die Verwendung des superrollo GW60 für einen anderen als den zuvor genannten Anwendungsbereich ist nicht zulässig.
Bei Verwendung des superrollo GW60 im Außenbereich besteht
Lebensgefahr durch Kurzschluss und Stromschlag.
Montieren und Betreiben Sie den superrollo GW60 niemals im Außenbereich.
3.3 Erforderliches Fachwissen des Installateurs
i
Montage und Inbetriebnahme des superrollo GW60 sollten durch einen
Rollladenfachbetrieb nach den Anweisungen in dieser Anleitung erfolgen.
10
4. Lieferumfang
i
1.
2.
3.
4.
12.
11.
5. 6. 7.
10.
Lieferumfang
1. Netzteil 230 V/50 Hz / 24 V (DC)
2. Gurtbandeinlauf 23 mm
3. Gurtbandeinlauf 15 mm
4. Wandhalter für Aufputzmontage, inkl. Blende
(bei Unterputzmontage nicht zu verwenden)
5. Universal - Gurtwickler GW60
6. Gurtbandadapter für Minigurtband 15 mm
7. Montagerahmen für die Unterputzmontage
(bei Aufputzmontage nicht zu verwenden)
8. Schraubenabdeckung
9. Schraubenkappen für die Gehäuseschrauben
10. Sonnensensor
11. Dübel
12. Montageschrauben
9.
8.
Vergleichen Sie nach dem
Auspacken ...
den Packungsinhalt mit
diesen Angaben.
Prüfen Sie die Angaben auf
dem Typenschild
Vergleichen Sie die Angaben
zur Spannung/Frequenz auf
dem Typenschild mit denen
des örtlichen Netzes.
11
5. Gesamtansicht
i
Unterputzvariante
1.
5.
4.
Aufputzvariante
6.
5.
1. Montagerahmen
Bedienf
2.
3.
7. 8.
2.
3.
6.
1.
2.
3.
4.
7.
9.
8.
4. Schraubenabdeckung
5. Getriebeentriegelung
6.
7. Netzteil
9.
8.
9.
1. Wandhalter
2. Bedienfeld
3. Wickelradfach
4. Getriebeentriegelung
5. Kabelhalter
6. Wandhalterblende
7. Netzteil
8. Sonnensensor
9. Funkempfänger *
eld
adfach
Wickelr
Kabeldur
Sonnensensor
Funkempfänger *
chführungen
Anschlüsse:
* Zubehör, s. Seite 62
Legende
(s. Seite 13)
Anschlüsse:
* Zubehör, s. Seite 62
12
5. Gesamtansicht
i
Unterputz- und
Aufputzvariante
10. Gurtbandeinführung
Auf-Taste
11.
Ab-Taste
12.
13.
14. Uhrtaste mit Kontrollleuchte
15.
Sonnentaste mit Kontrollleuchte
SET-Taste
10.
11.
12.
15.
13.
14.
13
6. Zulässige Rollladen-Gurtbänder
i
Die Verwendung zu langer Gurtbänder kann zur Beschädigung des
superrollo GW60 führen.
Verwenden Sie nur Gurtbänder in den zulässigen Längen.
Zulässige Gurtbänder
Gurtbreite Gurtstärke Gurtlänge
15 mm (Minigurtband) 1,0 mm 5,5 m
23 mm (Standardgurtband)
Zulässige Rollladenfläche
◆ Leichte Aluminium- und Kunststoffrollläden bis zu 4,5 m
◆ Schwere Holzrollläden bis zu 2,5 m
Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation.
i
Auf Grund von bauseitigen Gegebenheiten können die Werte abweichen.
1,0 mm 5,5 m
1,3 mm 4,5 m
2
2
.
.
14
7. Funktionsbeschreibung
i
Der superrollo GW60 ist ein elektrischer Rollladen-Gurtwickler für den
Innenbereich. Mit seinen variablen Montagemöglichkeiten, kann er als Aufputzgerät oder als Unterputzgerät verwendet werden. Die Stromversorgung
erfolgt über das beiliegende Netzteil.
Funktionsmerkmale und Steuerungsmöglichkeiten:
◆ Manuelle B
◆ Automatikbetrieb (AUTO), je eine Schaltzeit für AUF (▲) und AB (▼)
◆ AUTO/MANU - Umschaltung
◆ Sonnenaut
Sonnensensors)
7.1 Beschreibung der Sicherheitsfunktionen
i
Hinderniserkennung
Die Bewegung des Gurtbandes wird überwacht. Trifft der Rollladen bei der
AB (▼)-Bewegung auf ein Hindernis, bewegt sich das Gurtband nicht mehr
und der Gurtwickler wird ausgeschaltet.
Nach der Abschaltung ist ein direkter Betrieb in die gleiche Fahrtrichtung nicht möglich.
◆ Lassen Sie den Gurtwickler in die Gegenrichtung fahren und entfernen
Sie ein eventuell vorhandenes Hindernis.
◆ Danach ist der Betrieb in die ursprüngliche Fahrtrichtung wieder möglich.
Bei falsch eingestellter Drehrichtung funktioniert die Hinderniserkennung nicht und es besteht erhöhte Verletzungsgefahr durch ein
plötzliches Abrutschen des Rollladens.
◆ Stellen sie sicher, dass der Gurtbandverlauf korrekt ist.
Siehe Seite 24 (Unterputzmontage) / 33 (Aufputzmontage).
◆ Prüfen Sie nach jeder Montage sofort die Dreh- bzw. die Wickelrichtung
des Gurtwicklers, siehe Seite 37.
◆ Korrigieren Sie eine falsche Drehrichtung sofort, siehe Seite 38.
edienung (MANU)
omatik (Abdunklung bei Sonnenlicht mit Hilfe des
15
7.1 Beschreibung der Sicherheitsfunktionen
i
Bei einem Ausfall der Hinderniserkennung besteht Verletzungsgefahr.
◆ Für die sicher
möglichst gleichmäßig aufgewickelt sein.
◆ Achten Sie nach dem Auslösen der Hinderniserkennung unbedingt
darauf, dass das Gurtband während der nächsten Fahrt möglichst gerade
und gleichmäßig in das Gerät läuft.
Überlastsicherung
Der Gurtwickler ist gegen Überlastung geschützt.
Blockiert der Antrieb bei der AUF (▲)-Bewegung (z. B. durch Vereisung) wird
der Gurtwickler ebenfalls ausgeschaltet.
◆ Beseitigen Sie zuerst die Überlastungsursache.
◆ Danach ist der superr
triebsbereit.
e Funktion der Hinderniserkennung muss das Gurtband
ollo GW60 wieder in beide Fahrtrichtungen be-
16
1
2
3
4
5
6 mm
8. Sicherheitshinweise zur Montage
i
Eine schlechte Gurtbandführung kann das Gurtband zerstören und den
Gurtwickler unnötig belasten.
Montieren Sie den Gurtwickler so, dass das Gurtband möglichst senkrecht in
das Gerät einläuft, Sie vermeiden dadurch unnötige Reibung und Verschleiß.
Bei falscher Montage können Sachschäden entstehen.
Während des Betriebes sind starke Kräfte wirksam, die eine sichere Montage
auf einem festen Untergrund erfordern.
8.1 Sie benötigen folgendes Werkzeug
i
◆ Schraubendreher
◆ Schere
◆ Zollstock oder Maßband
◆ Stift
◆ Evtl. eine Bohrmaschine und
einen 6 mm Steinbohrer, falls
das vorhandene Lochbild
nicht passt oder der Gurtwickler neu montiert wird.
17
9. Unterputzmontage
i
Den alten Gurtwickler ausbau-
1.
en, falls Sie eine bestehende
Rollladenanlage umrüsten.
◆ Lassen Sie den Rollladen ganz
herunter, bis die Lamellen
vollständig geschlossen sind.
◆ Bauen Sie den alten Gur
ler aus und wickeln Sie das
Gurtband ab
.
VORSICHT!
Es besteht Verletzungsgefahr
durch die vorgespannte Feder
im alten Gurtwickler.
◆ Die Feder
ausnehmen unkontrolliert zurückschnellen.
◆ Halten Sie die Federdose beim
Lösen des Gurtbandes gut fest
und lassen Sie sie langsam zurückdrehen, bis die Federdose
vollständig entspannt ist.
Das Gurtband vorbereiten.
2.
◆ Schneiden Sie das Gurtband
ca. 20 cm unterhalb des Gurtkastens ab.
◆ Schlagen Sie das Ende des
Gurtbandes ca. 2 cm um und
schneiden Sie in die Mitte einen kurzen Schlitz. So können
Sie später das Band auf dem
Wickelrad einhaken.
dose kann beim Her-
twick-
20 cm
18
9. Unterputzmontage
i

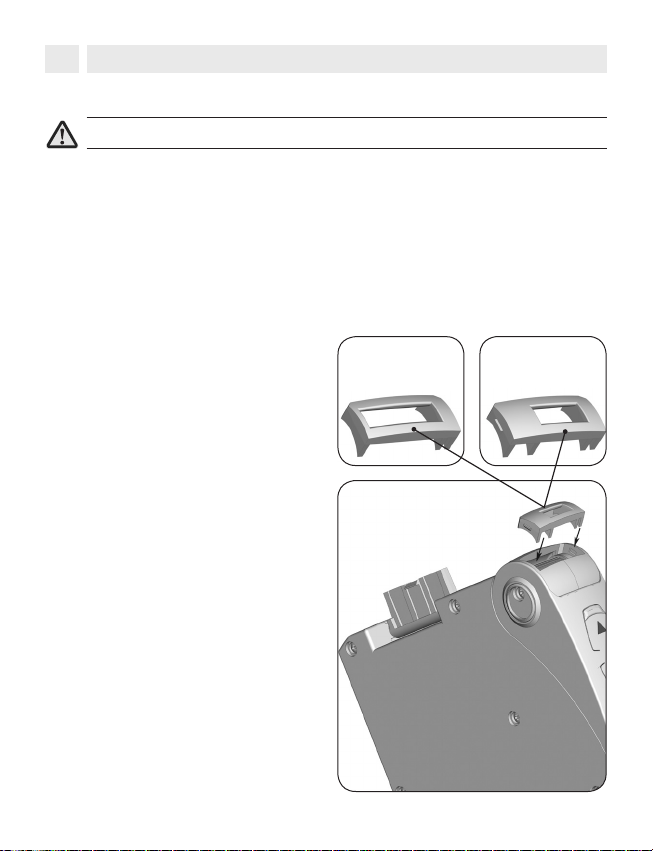

Den erforderlichen Gurtband-
3.
einlauf einsetzen.
So gewährleisten Sie den korrekten
Lauf des jeweiligen Gurtbandes.
Der Gurtbandeinlauf muss vor
i
dem Montagerahmen eingesetzt werden.
Den Montagerahmen aufste-
4.
cken und einrasten lassen.
Gurtbandeinlauf für:
Standardgurtband
23 mm
Klick
Minigurtband
15 mm
19
9. Unterputzmontage
i
Vorhandene Montagelöcher
5.
verwenden.
Zur Befestigung des Gurtwicklers
benötigen Sie zwei Montagelöcher. In der Regel können Sie die
vorhandenen Montagelöcher
verwenden, um den Gurtwickler
festzuschrauben.
Falls nicht, schieben Sie den Gurtwickler in den Gurtkasten und
zeichnen Sie die erforderlichen
Montagelöcher an, sonst weiter
mit Punkt 7.
Beachten Sie die Lochabstände
für das Unterputzgerät.
Montagelöcher bohren
6.
(falls erforderlich).
Ziehen Sie anschließend den
Gurtwickler wieder aus dem
Gurtkasten und bohren Sie die
Montagelöcher mit einem 6 mm
Steinbohrer. Stecken Sie danach
die beiliegenden Montagedübel
in die Bohrlöcher.
20
9. Unterputzmontage
i
Das Netzteil und den
7.
Sonnensensor anschließen.
Schließen Sie jetzt das Netzteil
und, wenn gewünscht, den Sonnensensor auf der Rückseite des
Gurtwicklers an.
ACHTUNG!
Der falsche Anschluss der
Stecker kann zur Zerstörung
des Gurtwicklers führen.
◆ Stecken Sie beiden St
tenrichtig in die Öffnung. Beachten Sie dazu die Anschlusssymbole auf dem Typenschild.
◆ Stecken Sie die Stecker niemals
mit Gewalt auf die Platine.
Anschlussleitungen sicher
8.
verlegen.
Verlegen Sie die Anschlussleitungen wie im Bild gezeigt, auf der
Geräterückseite und führen Sie
beide Leitungen durch die Einkerbungen im Montagerahmen.
Der Kamm muss bei
beiden Steckern
nach oben
zeigen.
Netzteil
ecker sei-
Sonnensensor
Die Leitungen
durch die
Einkerbungen
führen.
21
9. Unterputzmontage
i
Zugentlastung einhalten.
Verlegen Sie beide Anschlussleitungen unbedingt mit
Zugentlastung, damit Sie nach
der Montage nicht mehr aus dem
Gerät herausgezogen werden
können.
Beschädigte Kabel können zu
Fehlfunktionen führen.
Achten Sie auf eine sichere Verlegung. Die Anschlussleitungen
dürfen beim Anschrauben des
Gurtwicklers nicht gequetscht
oder durch die Montageschrauben beschädigt werden.
Zugentlastung
einhalten
Einkerbungen zur
Kabeldurchführung
22
9. Unterputzmontage
i
Den Gurtwickler festschrauben.
9.
Schieben Sie den Gurtwickler in
den Gurtkasten und schrauben
Sie ihn mit den beiliegenden
Montageschrauben fest.
Achten Sie auf die sichere Ver-
i
legung der Anschlussleitungen.
Führen Sie beide Anschlussleitungen an der Unterseite des
Gurtwicklers durch die Einkerbungen des Montagerahmens,
wie auf Seite 21 beschrieben.
Das Bedienfeld behutsam mit
10.
einem flachen Schraubendreher
öffnen.
Beachten Sie bitte folgende
i
Punkte, um Beschädigungen
beim Öffnen des Bedienfeldes
vorzubeugen:
1.
2.
Bitte die Rastnase behutsam
10.1
drücken (1.) und aufhebeln (2.).
Vermeiden Sie ein Überstrecken
10.2
des geöffneten Bedienfeldes.
23
9. Unterputzmontage
i
Gurtbandverlauf bei Unterputzmontage
ACHTUNG!
Durch falsches Einführen des Gurtbandes entsteht kein ausreichender
Druck auf die beiden Führungsrollen im Gerät und es kommt zu Fehlfunktionen (z.B. vorzeitiges und unerwartetes Abschalten des Gerätes).
Führen Sie das Gurtband wie in der unten gezeigten Schnittdarstellung durch
das Gerät.
Gurtbandverlauf bei Aufputzmontage,
i
siehe Seite 33.
24
Das Gurtband vor der Führungsrolle
einführen.
Gurtbandende
Das Gurtband von
unten über den
Befestigungshaken
ziehen.
9. Unterputzmontage
i
Das Gurtband senkrecht von
11.
oben in den Gurtwickler
einführen.
Das Gurtband von unten über
12.
den Befestigungshaken ziehen.
Falls der Befestigungshaken
i
nicht zugänglich ist, müssen
Sie das Netzteil in die Netzsteckdose stecken und mit den
Bedientasten den Haken in die
richtige Position fahren.
VORSICHT!
Es besteht Verletzungsgefahr
durch das Wickelrad.
◆ Fassen Sie nicht bei laufendem
Motor in das Wickelradfach.
◆ Ziehen Sie den Netzstecker
wieder aus der Netzsteckdose,
bevor Sie weiterarbeiten.
Gurtbandeinlauf
Gurtbandende
Befestigungs-
haken
25
9. Unterputzmontage
i
Optional den Gurtbandadapter
13.
montieren.
Nur bei Minigurtband (15 mm
Breite) erforderlich, sonst weiter
mit Punkt 14. Um eine optimale
Gurtführung für Minigurtbänder
zu erreichen, müssen Sie nach
dem Einführen des Gurtbandes
den beiliegenden Gurtbandadapter in das Wickelradfach schieben.
Die Schraubenabdeckung
14.
aufstecken.
Drücken Sie die untere Schraubenabdeckung in den Montagerahmen und schließen Sie das
Wickelradfach durch Zudrücken
des Bedienfeldes.
26
9. Unterputzmontage
i

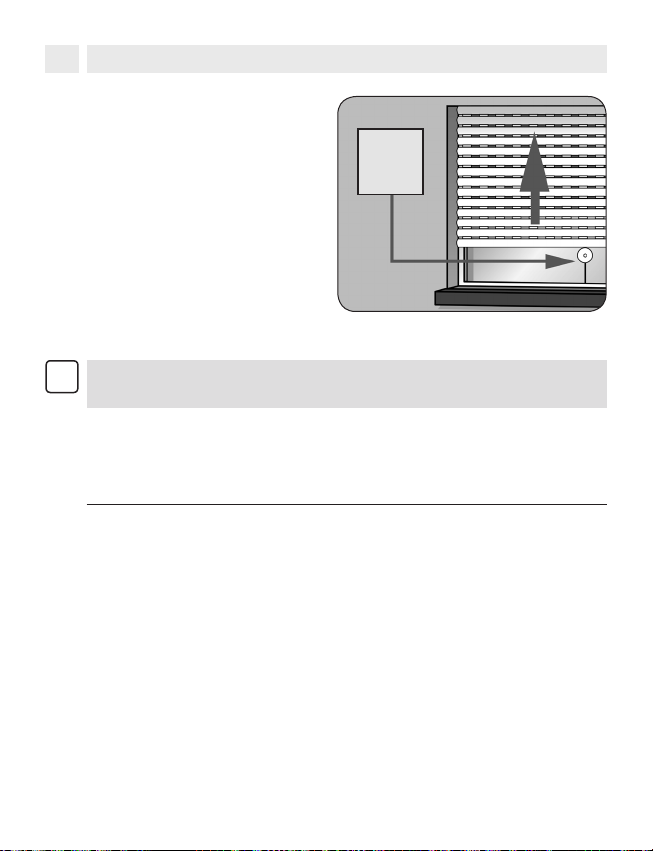

Den Sonnensensor montieren.
15.
Befestigen Sie den Sonnensensor mit dem Saugnapf an der
Fensterscheibe. Die Position des
Sonnensensors an der Fensterscheibe legt fest, bis wohin sich
der Rollladen bei Sonneneinfall
schließen soll.
Inbetriebnahme.
16.
Stecken sie das Netzteil in die
230 V / 50 Hz Netzsteckdose.
Die Montage ist damit abgeschlossen.
Die Netzsteckdose und das
Netzteil müssen immer frei
zugänglich sein.
Weiter mit den Einstellungen ab
17.
Kapitel 11, s. Seite 37.
27
10. Aufputzmontage
i
Den alten Gurtwickler ausbau-
1.
en, falls Sie eine bestehende
Rollladenanlage umrüsten.
◆ Lassen Sie den Rollladen ganz
herunter, bis die Lamellen vollständig geschlossen sind.
◆ Bauen Sie den alten Gur
ler aus und wickeln Sie das
Gurtband ab
.
VORSICHT!
Es besteht Verletzungsgefahr
durch die vorgespannte Feder
im alten Gurtwickler.
◆ Die Feder
ausnehmen unkontrolliert zurückschnellen.
◆ Halten Sie die Federdose beim
Lösen des Gurtbandes gut fest
und lassen Sie sie langsam zurückdrehen, bis die Federdose
vollständig entspannt ist.
Das Gurtband vorbereiten.
2.
◆ Schneiden Sie das Gurtband
ca. 20 cm unterhalb des Gurtkastens ab.
◆ Schlagen Sie das Ende des
Gurtbandes ca. 2 cm um und
schneiden Sie in die Mitte einen kurzen Schlitz. So können
Sie später das Band auf dem
Wickelrad einhaken.
dose kann beim Her-
twick-
20 cm
28
10. Aufputzmontage
i
Montage auf Fensterrahmen etc.
Schwache Fensterrahmen können ausbrechen
◆ Prüfen Sie bei Montage auf Fensterrahmen deren Aufbau und Belastbarkeit.
Gerade bei Montage auf Kunststoffkonstruktionen müssen die Befestigungsschrauben fest sitzen und dürfen sich während des Betriebes nicht lösen.
◆ Fragen Sie ggf. Ihren Fensterhersteller, bevor Sie den Gurtwickler auf
einem Fensterrahmen aus Kunststoff befestigen.
Den erforderlichen Gurtband-
3.
einlauf einsetzen.
So gewährleisten Sie den
korrekten Lauf des jeweiligen
Gurtbandes.
Vorhandene Montagelöcher
4.
verwenden.
Zur Befestigung des Gurtwicklers
benötigen Sie zwei Montagelöcher.
In der Regel können Sie die
vorhandenen Montagelöcher
verwenden, um den Wandhalter
festzuschrauben. Falls nicht,
zeichnen Sie die erforderlichen
Montagelöcher neu an.
Gurtbandeinlauf für:
Standardgurtband
23 mm
Minigurtband
15 mm
29
10. Aufputzmontage
i
Montagelöcher bohren
5.
(falls erforderlich).
Bohren Sie anschließend die
Montagelöcher mit einem 6 mm
Steinbohrer und stecken Sie die
beiliegenden Montagedübel in
die Bohrlöcher.
Den Wandhalter festschrauben.
6.
Schrauben Sie danach den Wandhalter mit den beiliegenden
Schrauben fest.
Die Wandhalterblende auf den
7.
Wandhalter schieben.
30
10. Aufputzmontage
i
Das Netzteil und den Sonnen-
8.
sensor anschließen.
Schließen Sie jetzt das Netzteil
und, wenn gewünscht, den Sonnensensor auf der Rückseite des
Gurtwicklers an.
ACHTUNG!
Der falsche Anschluss der
Stecker kann zur Zerstörung
des Gurtwicklers führen.
◆ Stecken Sie beiden St
tenrichtig in die Öffnung. Beachten Sie dazu die Anschlusssymbole auf dem Typenschild.
◆ Stecken Sie die Stecker niemals
mit Gewalt auf die Platine.
Den Gurtwickler anschließend
9.
in die Wandhalterung drücken.
Führen Sie die Anschlussleitungen
hinter den Kabelhalter.
Netzteil
ecker sei-
Sonnensensor
Klick
Kabelhalter
Anschluss-
leitungen
31
10. Aufputzmontage
i
Drücken Sie die beiliegenden
10.
Schraubenkappen auf die
Gehäuseschrauben.
Das Bedienfeld behutsam mit
11.
einem flachen Schraubendreher
öffnen.
Beachten Sie bitte folgende
i
Punkte, um Beschädigungen
beim Öffnen des Bedienfeldes
vorzubeugen:
Bitte die Rastnase behutsam
11.1
drücken (1.) und aufhebeln (2.).
Vermeiden Sie ein Überstrecken
11.2
des geöffneten Bedienfeldes.
1.
2.
32
10. Aufputzmontage
i
Gurtbandverlauf bei Aufputzmontage
ACHTUNG!
Durch falsches Einführen des Gurtbandes entsteht kein ausreichender
Druck auf die beiden Führungsrollen im Gerät und es kommt zu Fehlfunktionen (z.B. vorzeitiges und unerwartetes Abschalten des Gerätes).
Führen Sie das Gurtband wie in der unten gezeigten Schnittdarstellung durch
das Gerät.
Das Gurtband hinter der Führungsrolle
Gurtbandverlauf bei Unterputzmontage,
i
siehe Seite 24.
einführen.
Gurtbandende
Das Gurtband über
den Befestigungshaken ziehen.
33
10. Aufputzmontage
i
Führen Sie das Gurtband von
12.
oben in den Gurtwickler ein.
Das Gurtband über den
13.
Befestigungshaken ziehen.
Falls der Befestigungshaken
i
nicht zugänglich ist, müssen
Sie das Netzteil in die Netzsteckdose stecken und mit den
Bedientasten den Haken in die
richtige Position fahren.
VORSICHT!
Es besteht Verletzungsgefahr
durch das Wickelrad.
◆ Fassen Sie nicht bei laufendem
Motor in das Wickelradfach.
◆ Ziehen Sie den Netzstecker
wieder aus der Netzsteckdose,
bevor Sie weiterarbeiten.
Gurtbandeinlauf
Befestigungshaken
Gurtbandende
34
10. Aufputzmontage
i
Optional den Gurtbandadapter
14.
montieren.
Nur bei Minigurtband (15 mm
Breite) erforderlich, sonst weiter
mit Punkt 16. Um eine optimale
Gurtführung für Minigurtbänder
zu erreichen, müssen Sie nach
dem Einführen des Gurtbandes
den beiliegenden Gurtbandadapter in das Wickelradfach schieben.
35
10. Aufputzmontage
i
Den Sonnensensor
15.
montieren.
Befestigen Sie den Sonnensensor mit dem Saugnapf an der
Fensterscheibe. Die Position des
Sonnensensors an der Fensterscheibe legt fest, bis wohin sich
der Rollladen bei Sonneneinfall
schließen soll.
Inbetriebnahme
16.
Das Netzteil in die 230 V/50 Hz
Netzsteckdose stecken. Die Montage ist damit abgeschlossen.
Die Netzsteckdose und das
Netzteil müssen immer frei
zugänglich sein.
Weiter mit den Einstellungen ab
17.
Kapitel 11, s. Seite 37.
36
11. Drehrichtung prüfen und korrigieren
i
Bei falsch eingestellter Drehrichtung funktioniert die Hinderniserkennung nicht und es besteht erhöhte Verletzungsgefahr durch ein
plötzliches Abrutschen des Rollladens.
◆ P
rüfen und korrigieren Sie gegebenenfalls nach jeder Montage sofort die
Dreh- bzw. die Wickelrichtung des Gurtwicklers, wie folgt.
Ab Werk ist die Drehrichtung für die Unterputzmontage eingestellt.
i
Bei einer Aufputzmontage müssen Sie die Drehrichtung entsprechend
korrigieren.
Bitte überprüfen Sie vor allen weiteren Einstellungen die
Dreh- bzw. Wickelrichtung des Gurtwicklers wie folgt:
✓
kurz drücken: das Gurtband muss in den Gurtwickler laufen
und der Rollladen muss sich heben.
kurz drücken: das Gurtband muss aus dem Gurtwickler
herauslaufen und der Rollladen muss sich
senken.
Ist die Drehrichtung falsch:
weiter mit „Drehrichtung korrigieren“, siehe Seite 38.
Ist die Drehrichtung korrekt:
weiter mit Kapitel „12. Endpunkte einstellen“,
siehe Seite 39.
37
11. Drehrichtung prüfen und korrigieren
i
Drehrichtung korrigieren
Die SET-Taste 10 Sekunden lang
1.
mit Hilfe eines spitzen Gegenstandes (z. B. mit einer Büroklammer) drücken.
Beachten Sie die
2.
Kontrollleuchten
◆ Die Uhr-Kontrollleuchte
blinkt = Aufputzmontage
◆ Durch nochmaliges Drücken
wechseln Sie die Drehrichtung
erneut.
◆ Die Sonnen-Kontrollleuchte
blinkt = Unterputzmontage
Beachten Sie, dass die SETTaste über dem Pfeilsymbol
liegt.
Sonnen-
Kontrollleuchte
Uhr-
Kontrollleuchte
38
12. Endpunkte einstellen
i
Damit der Rollladen oben und unten an der von Ihnen gewünschten Stelle
stehenbleibt, müssen die Endpunkte eingestellt werden.
Sie müssen unbedingt beide Endpunkte einstellen, sonst kann es zu
Funktionsstörungen kommen.
Ohne Endpunkteinstellung läuft der Gurtwickler nur solange, wie eine der
i
beiden Bedientasten gedrückt wird.
◆ Die Sonnenautomatik funktioniert nicht.
◆ Wird das Funkset ZB40 (Zubehör) verwendet, reagiert der Funkem-
pfänger nicht auf Steuerbefehle des Funkhandsenders.
39
12. Endpunkte einstellen
i
Den oberen Endpunkt einstellen
Die falsche Einstellung des oberen Endpunktes kann zur Überlastung
bzw. zur Zerstörung des superrollo GW60 bzw. des Antriebs führen.
◆ Stellen Sie den oberen Endpunkt nicht ganz bis zum Anschlag ein.
◆ Lassen Sie die Tasten rechtzeitig los und fahren Sie nicht über den
jeweiligen Endpunkt hinaus.
Die Tasten gleichzeitig drücken
1.
und festhalten.
Die SET-Taste mit Hilfe eines spitzen Gegenstandes (z.B. mit einer
Büroklammer) drücken.
Der Rollladen fährt hoch und die
Uhr-Kontrollleuchte blinkt.
Straffen Sie das Gurtband etwas,
1.1
bis es durch das Rollladengewicht gespannt wird.
Die Tasten loslassen,
2.
Rollladen die gewünschte Position für den oberen Endpunkt
erreicht hat.
Der Rollladen stoppt, der obere
Endpunkt ist gespeichert.
sobald der
+
Die SET-Taste liegt über
dem Pfeilsymbol.
Uhr-Kontrollleuchte
40
12. Endpunkte einstellen
i
Den unteren Endpunkt einstellen
3
.
Die Tasten gleichze itig drücken
und festhalten.
Der Rollladen fährt herunter.
4.
Die Tasten loslassen,
Rollladen die gewünschte Position für den unteren Endpunkt
erreicht hat.
Der Rollladen stoppt, der untere
Endpunkt ist gespeichert.
Endpunkte verändern bzw. korrigieren
Fahren Sie den Rollladen in die
5.
Mittelstellung und stellen Sie
den jeweiligen Endpunkt neu
ein.
Nach einiger Zeit müssen Sie
i
eventuell die Endpunkte neu
einstellen, da es im laufenden
Betrieb zu einer Verlängerung
des Gurtbandes kommen kann.
sobald der
+
A
chten Sie beim Einstellen des
i
unteren Endpunktes darauf,
dass das Gurtband beim
Erreichen des Endpunktes nicht
zu schlaff wird.
oder
41
13. Manuelle Bedienung
i
Die Bedienung von Hand ist in
jeder Betriebsart möglich und hat
Vorrang vor den programmierten
Automatikfunktionen.
Sie können den Gurtwickler
i
max. 5 Minuten mit maximaler Last betreiben. Lassen Sie
danach den Antrieb ca. 30
Minuten abkühlen.
Den Rollladen öffnen.
1.
Der Rollladen fährt durch kurzen
Tastendruck bis zum oberen
Endpunkt.
Den Rollladen zwischenzeitlich
2.
stoppen.
Eine beliebige Taste kurz drücken.
Bedien-
tasten
oder oder oder
Den Rollladen schließen.
3.
Der Rollladen fährt durch kurzen
Tastendruck bis zum unteren
Endpunkt.
42
14. Automatikbetrieb; Öffnungs- und Schließzeit einstellen
i
Gleiche Schaltzeiten für alle Tage
Sie können am Gurtwickler je eine Öffnungs- und Schließzeit einstellen, die
an allen Tagen gilt. Beim Erreichen dieser Zeit öffnet oder schließt sich Ihr
Rollladen automatisch.
Verändern der Schaltzeiten
Sie können die Schaltzeiten jederzeit verändern. Beachten Sie, dass jedes
neue Speichern die alten Einstellungen löscht.
Zur Einstellung der Schaltzeiten müssen Sie diesen Schritt einmalig zu der
i
Zeit vornehmen, zu der sich Ihr Rollladen öffnen oder schließen soll. Zum
Beispiel um 8:00 Uhr morgens, wenn der Rollladen jeden Morgen um 8:00
Uhr öffnen soll.
◆ Sie müssen mindestens eine Schaltzeit einstellen, damit der Automatik-
betrieb aktiv wird.
◆ Wenn Sie die Öffnungs- und/oder Schließzeit einstellen bzw. verändern,
werden Ihre Einstellungen erst am nächsten Tag ausgeführt.
43
14. Automatikbetrieb; Öffnungs- und Schließzeit einstellen
i
Eine Öffnungszeit (▲) einstellen (z.B. um 8:00 Uhr morgens)
Die Tasten gleichzeitig kurz
1.
drücken.
Die Uhr-Kontrollleuchte blinkt
2.
und der Rollladen fährt nach
oben.
Der Automatikbetrieb ist jetzt eingeschaltet. Ihr Rollladen öffnet
sich jeden Morgen automatisch
um 8:00 Uhr.
Eine Schließzeit (▼) einstellen (z.B. um 20:30 Uhr abends)
Die Tasten gleichzeitig kurz
1.
drücken.
Die Uhr-Kontrollleuchte blinkt
2.
und der Rollladen fährt nach
unten.
Der Automatikbetrieb ist jetzt eingeschaltet. Ihr Rollladen schließt
sich jeden Abend automatisch
um 20:30 Uhr.
+
Uhr-Kontrollleuchte
+
Uhr-Kontrollleuchte
44
15. Automatikbetrieb; Auto/Manu - Umschaltung
i
Bei Bedarf kann jederzeit zwischen Automatikbetrieb und manueller Steuerung umgeschaltet werden.
Eine manuelle Bedienung des Rollladens ist zu jeder Zeit unabhängig von
i
der Automatik möglich.
Die Taste ca. 1 Sekunde drücken.
1.
Beachten Sie die
2.
Uhr-Kontrollleuchte.
AUS
Automatikbetrieb AUS
Die zuvor eingestellten
Schaltzeiten bleiben
gespeichert.
EIN
Automatikbetrieb EIN
Blinkend
Nach vorherigem Netzausfall, wenn zuvor
mindestens eine Schaltzeit eingestellt wurde.
Uhr- Kontrollleuchte
Nach einem Netzausfall ver-
i
schieben sich die Schaltzeiten um die Dauer des Netzausfalls nach hinten und müssen ggf. neu eingestellt werden.
45
16. Sonnenautomatik
i
Die Sonnenautomatik ermöglicht Ihnen, zusammen mit dem
Sonnensensor, die helligkeitsabhängige Steuerung Ihrer Rollläden.
Dazu wird der Sonnensensor mit
einem Saugnapf an der Fensterscheibe befestigt und über einen
Stecker mit dem Gurtwickler
verbunden, s. Seite 21 und
Seite 31.
Beispiel für die Aufputzmontage.
Führen Sie unbedingt alle Einstellungen dieses Kapitels durch.
i
Lesen Sie bei Störungen das Kapitel 22. (Was tun, wenn..“, auf den
Seiten 55 / 56.
Funktion der Sonnenautomatik
Automatischer Tieflauf
Erkennt der Sensor 10 Minuten
lang ununterbrochen Sonne,
senkt sich der Rollladen, bis sein
Schatten den Sonnensensor
bedeckt.
10 Min.
Sonne
46
16. Sonnenautomatik
i
Automatisches Freiziehen
Nach ca. 20 Minuten fährt der
Rollladen automatisch ein Stück
hoch, um den Sensor freizugeben.
Bei weiterer Sonneneinstrahlung
bleibt der Rollladen in dieser Position stehen. Fällt die Helligkeit
unter den eingestellten Grenzwert, fährt er bis zum oberen
Endpunkt zurück.
Bei wechselnden Wetterbedingungen können die Verzögerungszeiten von
i
10 und 20 Minuten überschritten werden.
Stellen Sie als nächstes den Grenzwert für die Sonnenautomatik ein,
siehe Seite 48.
Nach
20 Min.
47
16.1 Sonnenautomatik; Grenzwert einstellen
i
Durch Einstellen oder Verändern des Grenzwertes wird die Sonnenautomatik
eingeschaltet.
Aktuelle Helligkeit als Grenzwert übernehmen und die
Sonnenautomatik einschalten.
Die Tasten gleichzeitig drücken.
1.
Die aktuelle Helligkeit gilt jetzt
2.
als Grenzwert.
Wird dieser Wert überschritten,
fährt der Rollladen nach unten
bis zum Sonnensensor.
Liegt bei der Einstellung des
i
Grenzwertes der aktuelle
Helligkeitswert außerhalb
des Messbereichs, blinkt die
Sonnen-Kontrollleuchte kurz
auf und der Grenzwert wird
auf die Messbereichsgrenze
gesetzt.
+
Sonnen-Kontrollleuchte
48
16.2 Sonnenautomatik ein-/ausschalten
i
Durch wiederholtes Drücken
1.
wird die Sonnenautomatik ein-
w. ausgeschaltet.
bz
Beachten Sie die
2.
Sonnen-Kontrollleuchte.
AUS
Sonnenaut
Sonnenaut
EIN
Blinkend
Wird der eingestellte
Grenzwert überschritten, blinkt
die Sonnen-Kon
Die Sonnenautomatik ist aktiv.
omatik AUS
omatik EIN
trollleuchte.
Sonnen-Kontrollleuchte
49
17. Einstellungen löschen
i
Bei Bedarf können Sie alle Einstellungen löschen und die Werkseinstellung
wieder herstellen.
Die Tasten 4 Sekunden
1.
gleichzeitig drücken.
Die Tasten loslassen,
2.
sind alle Einstellungen gelöscht.
◆ Endpunkte
◆ Schaltz
eiten
◆ Sonnenautomatik
Zur Quittierung blinken beide
3.
Kontrollleuchten.
Die Drehrichtung bleibt
i
erhalten.
danach
+ +
50
18. Den Unterputz-Gurtwickler ausbauen (z. B. bei Umzug)
i
Alle Einstellungen löschen.
1.
Den Rollladen vollständig
2.
schließen. Die Taste drücken
und halten.
Ziehen Sie dabei das Gurtband
3.
soweit wie möglich oben aus
dem Gurtwickler heraus.
Ziehen Sie das Netzteil aus
4.
der Steckdose, öffnen Sie das
Bedienfeld und lösen Sie das
Gurtband vom Befestigungshaken.
Ziehen Sie es vollständig heraus.
Demontieren Sie danach den
5.
Gurtwickler.
Lösen Sie zum Schluss beide
6.
Stecker auf der Rückseite des
Gerätes mit einem kleinen
Schraubendreher und demontieren Sie den Sonnensensor.
+ +
VORSICHT!
Es besteht Verletzungsgefahr durch
das Wickelrad.
◆ Fassen Sie nicht bei laufendem Motor
in das Wickelradfach.
◆ Ziehen Sie immer den Netzstecker
bevor Sie in das Wickelradfach fassen.
,
51
19. UP-Gurtwickler, das Gurtband bei Geräteausfall entfernen
i
Sollte der Gurtwickler einmal ausfallen und der Motor nicht mehr
laufen, können Sie mit Hilfe der Getriebeentriegelung das Gurtband
vollständig aus dem Gurtwickler
ziehen, ohne es zerschneiden zu
müssen. Dazu müssen Sie zuerst
den Unterputz-Gurtwickler demontieren.
Getriebe-
entriegelung
WARNUNG!
Es besteht Verletzungsgefahr,
da der Rollladen ungebremst
herunterfallen kann.
◆ Sichern Sie den R
gen Herunterfallen, z.B. durch
Unterlegen.
◆ Halten Sie das Gurtband fest,
damit der Rollladen nicht ungebremst herunterfällt.
ollladen ge-
Ziehen Sie das Netzteil aus der
1.
Steckdose.
Entriegeln Sie das Getriebe, z.B.
2.
mit einer Büroklammer.
Beim Drücken müssen Sie einen
kleinen Widerstand überwinden.
52
Halten Sie die Getriebeentrie-
3.
gelung gedrückt und ziehen
Sie anschließend das Gurtband
soweit wie möglich aus dem
Gurtwickler heraus.
Lösen Sie das Gurtband vom
Befestigungshaken und ziehen
Sie es vollständig aus dem Gurtwickler.
20. Den Aufputz-Gurtwickler ausbauen (z. B. bei Umzug)
i
Alle Einstellungen löschen.
1.
Den Rollladen vollständig
2.
schließen. Die Taste drücken
und halten.
Ziehen Sie dabei das Gurtband
3.
soweit wie möglich oben aus
dem Gurtwickler heraus.
Ziehen Sie das Netzteil aus
4.
der Steckdose, öffnen Sie das
Bedienfeld und lösen Sie das
Gurtband vom Befestigungshaken.
Ziehen Sie es vollständig heraus.
Lösen Sie danach den Gurtwick-
5.
ler vom Wandhalter.
+ +
VORSICHT!
Es besteht Verletzungsgefahr durch
das Wickelrad.
◆ Fassen Sie nicht bei laufendem Motor
in das Wickelradfach.
◆ Ziehen Sie immer den Netzstecker
bevor Sie in das Wickelradfach fassen.
,
Lösen Sie zum Schluss beide
6.
Stecker auf der Rückseite des
Gerätes mit einem kleinen
Schraubendreher und demontieren Sie den Sonnensensor.
53
21. AP-Gurtwickler, das Gurtband bei Geräteausfall entfernen
i
Sollte der Gurtwickler einmal
ausfallen und der Motor nicht
mehr laufen, können Sie mit
Hilfe der Getriebeentriegelung
das Gurtband vollständig aus
dem Gurtwickler ziehen, ohne es
zerschneiden zu müssen. Dazu
müssen Sie zuerst den AufputzGurtwickler demontieren.
Getriebe-
entriegelung
WARNUNG!
Es besteht Verletzungsgefahr,
da der Rollladen ungebremst
herunterfallen kann.
◆ Sichern Sie den R
gen Herunterfallen, z.B. durch
Unterlegen.
◆ Halten Sie das Gurtband fest,
damit der Rollladen nicht ungebremst herunterfällt.
ollladen ge-
Ziehen Sie das Netzteil aus der
1.
Steckdose.
Entriegeln Sie das Getriebe mit
2.
Hilfe eines spitzen Gegenstandes (z.B. mit einer Büroklammer).
Beim Drücken müssen Sie einen
kleinen Widerstand überwinden.
54
Halten Sie die Getriebeentrie-
3.
gelung gedrückt und ziehen
Sie anschließend das Gurtband
soweit wie möglich aus dem
Gurtwickler heraus.
Lösen Sie das Gurtband vom
Befestigungshaken und ziehen
Sie es vollständig aus dem Gurtwickler.
Demontieren Sie zuletzt den
4.
Aufputz-Gurtwickler wie zuvor
auf Seite 53 gezeigt.
22. Was tun, wenn... ?
i
Störung
der Gurt
...
... der Gurtwickler zur eingestell-
... die Uhr-Kontrollleuchte blinkt?
... der Rollladen nicht mehr ganz
... der Rollladen stehen bleibt
... die Sonnenfunktion nicht
wickler keine Funktion
zeigt?
ten Schaltzeit nicht reagiert?
hoch läuft?
sobald die Bedientaste losgelassen wird?
reagiert?
Ursache / Lösung
Überprüfen Sie die Stromversorgung inkl.
Anschlusskabel und Anschlussstecker.
Eventuell hat es einen Netzausfall gegeben, stellen Sie die Schaltzeiten neu ein,
s. S
eite 43.
Eventuell hat es einen Netzausfall gegeben, stellen Sie die Schaltzeiten neu ein,
s. S
eite 43.
Möglicherweise haben sich die Endpunkte durch die Banddehnung verstellt. Stellen Sie die Endpunkte neu ein,
s. Seite 39.
Die Endpunkte sind noch nicht eingestellt, stellen Sie die Endpunkte ein, s.
Seite 39.
a) Prüfen Sie ob der Sonnensensor
noch an der Fensterscheibe klebt.
Ist even
b)
c)
d) Überprüfen Sie das Anschlusskabel
e) Steckt der Stecker richtig im Gerät?
tuell das Sonnenlicht nicht
hell genug oder durch Schattenbildung zu stark abgedunkelt?
Überprüf
leuchte, diese muss leuchten, s. Seite
49.
des Sonnensensors auf Beschädigung.
en Sie die Sonnen-Kontroll-
55
22. Was tun, wenn... ?
i
Störung
der Rollladen im
...
bleibt?
... der Rollladen im Hochlauf
plötzlich stehen bleibt?
... der Gurtwickler sich weder Auf-
noch Abfahren lässt?
Tieflauf stehen
Ursache / Lösung
a) Der Rollladen ist eventuell auf ein
Hindernis gelaufen.
en Sie den Rollladen wieder hoch
Fahr
und entfernen Sie das Hindernis.
ollladen ist möglicherweise zu
b)
Der R
leicht.
Beschweren Sie den Rollladen in dem
Sie z. B. in die unterste Lamelle ein
Flacheisen einschieben.
a) Der Antrieb ist blockiert, z. B. durch
Festfrieren des Rollladens oder andere Hindernisse.
b) Eventuell ist der Rollladen nicht
leichtgängig genug. Überprüfen Sie
den Rollladen bzw. die Rollladenführung.
ollladen ist möglicherweise zu
c)
Der R
schwer. Die maximale Zugkraft des
Gurtwicklers wurde überschritten,
s. Seite 59.
Die max. Laufzeit des Antriebs wurde
überschritten, s. Seite 42 und Seite
59. Der Motor ist zu heiß.
Nach ca. 30 Minuten ist der Gurtwickler
wieder betriebsbereit.
... der Gurtwickler nicht auf Steuer-
signale des Funkhandsenders
(Zubehör) reagiert?
56
Prüfen Sie, ob der Funkempfänger (Zubehör) vollständig eingerastet ist, dazu
muss er flächenbündig eingesteckt sein.
Lesen Sie die Bedienungsanleitung des
FunkSet ZB40.
22. Was tun, wenn... ?
i
Störung
...
... der Gurtwickler weiterläuft,
wickler plötzlich
der Gurt
stehen bleibt?
obwohl der Rollladen auf ein
Hindernis gestoßen ist.
Ursache / Lösung
Eventuell ist das Gurtband falsch
eingeführt. Prüfen Sie den Verlauf
des Gurtbandes, siehe Seiten
24 / 33 und korrigieren Sie
diesen, falls nötig.
a) Stoppen Sie sofort den Gurt wick
ler.
b) Fahren Sie den Gurtwickler
etwas in Gegenrichtung um
das Gurtband wieder zu
straffen.
c) Eventuell ist die Drehrichtung
falsch. Prüfen und korrigieren
Sie die Drehrichtung, falls
diese falsch ist, siehe
Seite 37.
57
23. Hinweise zur Wartung und Pflege
i
Wartung
Eine mangelhafte Wartung kann zur Gefährdung von Personen durch
Beschädigung Ihres superrollo GW60 und der Rollladenanlage führen.
ollieren Sie bitte regelmäßig den superrollo GW60 und alle Kompo-
◆ Kontr
nenten Ihrer Rollladenanlage auf Beschädigung.
● Prüfen Sie den superrollo GW60 regelmäßig auf korrekte Funktion.
● Der Behang darf nicht beschädigt sein.
● Das Gurtband darf nicht ausfransen.
● Die Umlenkrolle am Rollladenkasten muss immer leichtgängig sein.
● Der Wickelteller im Rollladenkasten muss fest und stabil sein. Er kann
nach längerem Einsatz seine Festigkeit verlieren.
◆ Lassen Sie beschädigte Komponenten von einem Rollladenfachbetrieb
austauschen.
Pflege
Sie können den superrollo GW60 mit einem angefeuchteten Tuch reinigen.
Verwenden Sie bitte keine aggressiven oder scheuernden Reinigungsmittel.
58
24. Technische Daten
i
Betriebsspannung Netzteil: 230 V / 50 Hz
Leistung Stand-by: 0,7 W
Nennleistung: 24 V DC / 30
Drehmoment: MdN = 2,8 Nm
Max. Drehzahl: 34 U/min.
Max. Endzugkraft: 7 kg
Max. Anfangszugkraft:
Kur
zzeitbetrieb:
Schutzklasse: III
Schutzart: IP20 (Nur für trockene Räume)
Positioniergenauigkeit: 5 mm
Anzahl der Schaltzeiten: 2 (AUF und AB)
Einstellbereich Sonnenautomatik: 2.000 bis 20.000 Lux
Umgebungstemperatur: 0 - 40 °C
Schalldruckpegel (LpA): ≤ 70 dB(A)
Abmessungen: s. Seite 60 / 61
Zulässige Gurtbandbreiten: 15 mm (Minigurtband)
23 mm (Gurtband)
Gurtlängen:
15 mm (Minigurtband) 5,5 m bei 1,0 mm Gurtstärke
23 mm (Standardgurtband) 5,5 m bei 1,0 mm Gurtstärke
4,5 m bei 1,3 mm Gurtstärke
25 kg
5 Minut
W max. 45 W
en
59
24.1 Abmessungen Unterputzgerät
i
Alle Angaben in mm.
60
34.5
24.2 Abmessungen Aufputzgerät
i
37.5
Alle Angaben in mm.
205
149.7
135.7
61
25. Vereinfachte EU-Konformitätserklärung
i
Hiermit erklärt die superrollo Hausautomatisierung GmbH, das der elektrische Rollladen-Gurtwickler superrollo GW60 (Art.-Nr. SR10060 / SR10065)
den Richtlinien 2006/42/EG (Maschinenrichtlinie) und 2014/30/EU
(EMV-Richtlinie) entspricht.
Der vollständige Text der EU-Konformitätserklärung liegt dem Produkt bei
und ist beim Hersteller hinterlegt.
superrollo Hausautomatisierung GmbH
Buschkamp 7
46414 Rhede (Deutschland)
26. Zubehör
i
Mit Hilfe eines Funkhandsenders können Sie bis zu drei
superrollo Gurtwickler einzeln
oder gemeinsam steuern,
sofern diese jeweils mit einem
Funkempfänger ausgestattet
sind.
Das Funkset ZB 40 besteht aus
einem Funkhandsender und
einem Funkempfänger.
Funkset ZB40
Art. Nr. SR70040
62
27. Garantiebedingungen
i
Die superrollo Hausautomatisierung GmbH gibt eine 24-monatige Garantie
für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von
der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und
Fabrikationsfehler. Ihre gesetzlichen Gewährleistungsansprüche bleiben von
dieser Garantie unberührt.
Ausgenommen von der Garantie sind:
◆ Fehlerhafter Einbau oder Installation
◆ Nich
tbeachtung der Einbau- und Bedienungsanleitung
◆ Unsachgemäße Bedienung oder B
e Einwirkungen wie Stöße, Schläge oder Witterung
◆ Äußer
◆ Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen (z.B. Blitzeinschlag)
◆ Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige
Funkstörungen
Voraussetzung für die Garantie ist, dass das Neugerät bei einem unserer
zugelassenen Fachhändler erworben wurde. Dies ist durch Vorlage einer
Rechnungskopie nachzuweisen.
Innerhalb der Garantiezeit auftretende Mängel beseitigt superrollo Hausautomatisierung GmbH kostenlos entweder durch Reparatur oder durch Ersatz
der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen
Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt
keine generelle Verlängerung der ursprünglichen Garantiezeit ein.
eanspruchung
63
superrollo Hausautomatisierung GmbH
Buschkamp 7
46414 Rhede (Deutschland)
www.superrollo-online.de
E-Mail: info@superrollo-online.de
Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Abbildungen unverbindlich.
