Elektrischer Rollladen-Gurtwickler superrollo GW190 / GW195
DE
Betriebs- und Montageanleitung
Artikel-Nr. :
superrollo GW190 * SR10190
superrollo GW195 ** SR10195
* für Standardgurtbänder (23 mm)
** für große Gurtkästen
BA10190-1 (07.15)
Sehr geehrte Kunden ...
i
...mit dem Kauf des Rollladen-Gurtwicklers superrollo
GW190 / GW195 haben Sie sich für ein Qualitätsprodukt
aus dem Hause superrollo entschieden. Wir danken
Ihnen für Ihr Vertrauen.
DE
2
Inhaltsverzeichnis
i
DE
i Sehr geehrte Kunden ... ...............................................2
1. Diese Anleitung ... ........................................................4
1.1 Anwendung dieser Anleitung ........................................... 4
2. Gefahrensymbole .........................................................4
2.1 Gefahrenstufen und Signalwörter ................................... 5
2.2 Verwendete Darstellungen und Symbole ...................5
2.3 Fachbegrie - Begriserklärung ....................................... 6
3. Lieferumfang .................................................................7
4. Gesamtansicht superrollo GW190 / GW195 ............8
4.1 Bedientasten und Kontrollleuchte .................................. 9
5. Funktionsbeschreibung ............................................10
5.1 Beschreibung der Sicherheitsfunktionen ...................11
6. Technische Daten .......................................................12
6.1 Abmessungen .......................................................................13
6.2 Zulässige Rollladen-Gurtbänder ....................................14
7. Sicherheitshinweise ...................................................15
7.1 Bestimmungsgemäße Verwendung .............................16
7.2 Nicht bestimmungsgemäße Verwendung .................17
7.3 Erforderliches Fachwissen des Installateurs ...............17
8. Sicherheitshinweise zur Montage ...........................18
8.1 Sie benötigen folgendes Werkzeug ..............................18
8.2 Montagevorbereitungen ..................................................19
9. Sicherheitshinweise zum elektrischen
Anschluss .....................................................................21
9.1 Das Anschlusskabel am superrollo
GW190 / GW195 anschließen ...........................................21
10. Das Gurtband einführen und befestigen ..............23
11. Den superrollo GW190 / GW195 einbauen ............25
12. Endpunkte einstellen ................................................26
13. Manuelle Bedienung .................................................28
14. Sommer-/Winterzeit einstellen ...............................29
15. Zeitautomatik; Kurzbeschreibung ..........................30
15.1 Eine Önungs- und Schließzeit einstellen ..................30
15.2 Die Zeitautomatik ein - /ausschalten ............................31
16. Alle Einstellungen löschen, Softwarereset ............32
17. Den superrollo GW190 / GW195 ausbauen
(z. B. bei Umzug) .........................................................33
18. Das Gurtband bei Geräteausfall entfernen ...........35
19. Was tun, wenn... ? .......................................................37
20. Hinweise zur Wartung und Pege ...........................39
21. Zugkraftdiagramm.....................................................40
22. CE-Zeichen und EG Konformität ..............................41
23. Garantiebedingungen ...............................................42
3
1. Diese Anleitung ...
i
...beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung des Rollladen-Gurtwicklers
superrollo GW190 / GW195.
1.1 Anwendung dieser Anleitung
i
DE
◆ Bitte lesen Sie diese Anleitung vollständig durch und
beachten Sie alle Sicherheitshinweise, bevor Sie mit
den Arbeiten beginnen.
◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie
sie gut erreichbar auf.
2. Gefahrensymbole
i
In dieser Anleitung verwenden wir folgende
Gefahrensymbole:
4
◆ Fügen Sie diese Anleitung bei Weitergabe des superrollo
GW190 / GW195 an Dritte bei.
◆ Bei Schäden, die durch Nichtbeachtung dieser Anleitung und
der Sicherheitshinweise entstehen, erlischt die Garantie. Für
Folgeschäden, die daraus resultieren, übernehmen wir keine
Haftung.
Lebensgefahr durch Stromschlag
Gefahrenstelle / gefährliche Situation
2.1 Gefahrenstufen und Signalwörter
i
DE
GEFAHR!
Diese Gefährdung wird zu schweren Verletzungen oder
zum Tode führen, sofern sie nicht vermieden wird.
WARNUNG!
Diese Gefährdung kann zu schweren Verletzungen oder
zum Tod führen, sofern sie nicht vermieden wird.
2.2 Verwendete Darstellungen und Symbole
i
Darstellung Beschreibung
1. Handlungsschritte
2.
◆ Aufzählung
(1) oder a) Liste
VORSICHT!
Diese Gefährdung kann zu geringfügigen bis mittelschweren Verletzungen führen, sofern sie nicht vermieden wird.
ACHTUNG!
Diese Gefährdung kann zu Sachschäden führen.
Lesen Sie die
zugehörige Anleitung
weitere nützliche
Informationen
i
5
2.3 Fachbegrie - Begriserklärung
i
DE
DIN EN 13659
„Abschlüsse außen - Leistungs- und Sicherheitsanforderungen.“
◆ Diese Norm legt die Leistungsanforderungen fest,
die an einem Gebäude befestigte Abschlüsse außen
erfüllen müssen. Sie behandelt auch signikante
Gefährdungen für Konstruktion, Transport, Einbau,
Betrieb und Wartung der Abschlüsse.
Behang
◆ Rollladen
Hinderniserkennung
◆ Trit der Rollladen bei der AB ( t )-Bewegung auf ein
Hindernis, wird der superrollo GW190 / GW195 ausgeschaltet, s. Seite 11.
Überlastsicherung
◆ Blockiert der Antrieb bei der AUF (▲ )-Bewegung
(z. B. durch Vereisung) wird der superrollo
GW190 / GW195 ausgeschaltet, s. Seite 11.
Endpunkte
◆ In jede Laufrichtung des Rollladens wird ein End-
punkt deniert und eingestellt bei deren Erreichen
der superrollo GW190 / GW195 abschaltet und den
Rollladen anhält.
Laufzeitbegrenzung - Kurzzeitbetrieb (KB)
◆ Der Rollladen-Gurtwickler superrollo GW190 / GW195
ist nicht für den Dauerbetrieb ausgelegt. Der Kurzzeitbetrieb deniert die maximal zulässige Laufzeit,
s. Seite 12 /15.
6
3. Lieferumfang
i
a)
b) c)
d)
e) f)
DE
Lieferumfang
a) 1 x superrollo GW190 oder
1 x superrollo GW195
b) 2 x Montageschrauben (4 x 55 mm)
c) 1 x Entriegelungsklammer (im Gehäuse)
d) 1 x Anschlusskabel mit Eurostecker
e) 1 x Wickelradfachabdeckung
f) 1 x Abdeckblende
g) 1 x Zugentlastung inkl. Montageschrauben
für superrollo GW190
h) 1 x Zugentlastung inkl. Montageschrauben
für superrollo GW195
i) 1 x Gebrauchsanleitung (ohne Abbildung)
Vergleichen Sie nach dem Auspacken ...
g)
h)
den Packungsinhalt mit diesen Angaben.
Prüfen Sie die Angaben auf dem Typenschild
Vergleichen Sie die Angaben zur Spannung/Frequenz auf
dem Typenschild mit denen des örtlichen Netzes.
7
4. Gesamtansicht superrollo GW190 / GW195
i
Frontblende
Befestigungslöcher
DE
Umlenkrolle
Gurteinlass
Auf-Taste
Ab-Taste
Kontrollleuchte
Setztaste
Abdeckblende
Befestigungslöcher
SO/WI-Taste
Uhr-Taste
Typenschild
Wickelrad
Befestigungs-
haken
Zugentlastung
Kabelkanal
Wickelradfach-
abdeckung
Entriegelungsklammer
Anschlussklemmen
8
4.1 Bedientasten und Kontrollleuchte
WI
i
DE
Pos. Symbol Beschreibung
1) Auf-/Stopp-Taste
Der Rollladen fährt in Aufrichtung.
2) Ab-/Stopp-Taste
Der Rollladen fährt in Abrichtung.
3) Kontrollleuchte - Statusanzeige
rot kurzes
1)
2)
4) Setztaste
3)
5) Uhr-Taste
4)
6)
5)
6)
SO
Aufblitzen
konstantes
Leuchten
kurzes
Blinken
Einstellen der beiden Endpunkte.
◆ Einstellen der beiden Schaltzeiten
◆ Ein-/Ausschalten der Zeitautomatik.
SO/WI-Taste
Umschalten zwischen Sommer- und
Winterzeit.
Rückmeldung beim Drücken
der Uhr-Taste oder der SO/WITaste.
Statusanzeige für die jeweilige
Funktion (10 Sekunden)
◆ Während der Einstellungen
oder bei einem Reset
◆ Nach einem Netzausfall
9
5. Funktionsbeschreibung
i
DE
Der superrollo GW190 / GW195 ist ein elektrischer Rollladen-Gurtwickler für den Innenbereich. Die Montage
erfolgt als Unterputzgerät. Die Stromversorgung erfolgt
über das beiliegende Anschlusskabel mit Netzstecker
oder bei Bedarf über eine fest verlegte Zuleitung.
Funktionsmerkmale und
Steuerungsmöglichkeiten:
◆ Manuelle Bedienung
◆ Automatikbetrieb, je eine Schaltzeit für
AUF (▲ ) und AB ( t )
◆ Automatikbetrieb ein-/ausschalten
◆ Sommer-/Winterzeit - Umschaltung
◆ Endpunkteinstellung
◆ Dauerhafte Speicherung der Einstellungen
◆ Hinderniserkennung
◆ Überlastsicherung
◆ Rückstellung auf die Werkseinstellungen (Reset)
10
5.1 Beschreibung der Sicherheitsfunktionen
i
DE
Hinderniserkennung
Die Bewegung des Gurtbandes wird überwacht. Trit der
Rollladen bei der AB ( t )-Bewegung auf ein Hindernis,
bewegt sich das Gurtband nicht mehr und der superrollo
GW190 / GW195 wird ausgeschaltet.
Nach der Abschaltung ist ein direkter Be-
trieb in die gleiche Fahrtrichtung nicht
i
möglich.
◆ Lassen Sie den Gurtwickler zuerst in die
Gegenrichtung fahren und entfernen Sie
ein eventuell vorhandenes Hindernis.
◆ Danach ist auch der Betrieb in die ur-
sprüngliche Fahrtrichtung wieder möglich.
Bei einem Ausfall der Hinderniserkennung besteht
Verletzungsgefahr.
◆ Für die sichere Funktion der Hinderniserkennung
muss das Gurtband möglichst gleichmäßig aufgewickelt sein.
◆ Achten Sie nach dem Auslösen der Hinderniser-
kennung unbedingt darauf, dass das Gurtband
während der nächsten Fahrt möglichst gerade und
gleichmäßig in das Gerät läuft.
Überlastsicherung
Der superrollo GW190 / GW195 ist gegen
Überlastung geschützt.
Blockiert der Antrieb bei der AUF ( ▲ )-Bewegung (z. B.
durch Vereisung) wird der superrollo GW190 / GW195
ausgeschaltet.
◆ Beseitigen Sie zuerst die Ursache für die Über-
lastung.
◆ Danach ist der superrollo GW190 / GW195 wieder in
beide Fahrtrichtungen betriebsbereit.
11
6. Technische Daten
i
DE
Spannungsversorgung
Versorgungsspannung: 230 V ~ / 50 Hz
Nennleistung: 70 W
Leistungsaufnahme: Stand-by: < 0,5 W
Mechanische Leistung
Nenndrehmoment:
- superrollo GW 190 10 Nm
- superrollo GW 195 14 Nm
Maximale Drehzahl:
- superrollo GW 190 30 U/min
- superrollo GW 195 24 U/min
Maximale Zugkraft:
Betriebsbedingungen
Kurzzeitbetrieb (KB):
Schutzklasse: II
Schutzart:: IP20 (nur für trockene Räume)
s. Seite 40 / Zugkraftdiagramm
4 Minuten
(maximale Laufzeit)
Betriebsbedingungen
Anzahl der Schaltzeiten: 2 (Auf und Ab)
Netzanschlusskabel:
Zulässige Umgebungstemperatur:
Schalldruckpegel (LpA): ≤ 70 dB(A)
Verhalten bei Netzausfall
Nach einem Netzausfall blinkt die Kontrollleuchte.
Nach dem Drücken der Auf ( ▲ )- oder Ab ( t )-Taste
wird das Blinken ausgeschaltet.
Datenerhalt nach einem Netzausfall
Die eingestellten Schaltzeiten bleiben nach einem Netzausfall erhalten. Sobald die Stromversorgung wieder da
ist, werden Önungs- und Schließzeit wieder ausgeführt.
Allerdings um die Dauer des Netzausfalls versetzt.
Beispiel:
◆ Netzausfall von 19:30 Uhr - 19:45 Uhr.
◆ Die Schließzeit wurde zuvor um 19:30 Uhr eingestellt.
◆ Der Rollladen schließt nach dem Netzausfall
zeitversetzt um 19:45 Uhr.
2 x 0,75 mm2 (H03VVH2-F)
0 °C bis +40°C
12
6.1 Abmessungen
i
DE
35
35
180
132
139
28
Alle Maßangaben in mm
superrollo GW190
Artikel-Nr.: SR10190
210
185
165
SO
WI
196
SO
WI
215
270
245
28
60
Alle Maßangaben in mm
superrollo GW195
Artikel-Nr.: SR10195
60
13
6.2 Zulässige Rollladen-Gurtbänder
i
DE
ACHTUNG!
Die Verwendung zu langer Gurtbänder kann zur Beschädigung des superrollo GW190 / GW195 führen.
Verwenden Sie nur Gurtbänder in den zulässigen
Längen.
Tabelle 1: Zulässige Rollladen-Gurtbänder
superrollo:
Artikel-Nr.:
Gurtbandbreite: Gurtstärke Maximale Gurtlänge
1,0 mm 7,6 m 15 m
23 mm (Standardgurtband)
Tabelle 2: Zulässige Rollladenäche (m2)
Rollladentyp: Gewicht/m
Kunststorollläden (4,5 kg/m2) ca. 6 m
Aluminium- und Holzrollläden (10,0 kg/m2) ca. 3 m
1,3 mm 6,2 m 12 m
1,5 mm 5,2 m 11 m
2
GW190
SR10190
zulässige Rollladenäche (m2)
2
2
Die Angaben sind Richtwerte und gelten für
i
eine ideale Einbausituation.
Auf Grund von bauseitigen Gegebenheiten
können die Werte abweichen.
GW195
SR10195
ca. 10 m
ca. 6 m
2
2
14
7. Sicherheitshinweise
i
DE
Der Einsatz defekter Geräte kann zur Gefährdung
von Personen und zu Sachschäden führen (Stromschlag, Kurzschluss).
◆ Verwenden Sie niemals defekte oder beschädigte
Geräte.
◆ Prüfen Sie den superrollo GW190 / GW195 und das
beiliegende Netzkabel auf Unversehrtheit.
◆ Wenden Sie sich bitte an unseren Kundendienst
(s. Seite 44), falls Sie Schäden am Gerät feststellen.
Bei unsachgemäßem Gebrauch besteht erhöhte
Verletzungsgefahr.
◆ Unterweisen Sie alle in Frage kommenden Personen
im sicheren Gebrauch des superrollo GW190 / GW195.
◆ Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen.
◆ Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht von Kindern
ohne Beaufsichtigung durchgeführt werden.
◆ Beobachten Sie während der Einstellungen und
im normalen Betrieb den Rollladen und halten Sie
Personen fern, die durch plötzliches Nachrutschen
des Rollladens zu Schaden kommen können.
◆ Führen Sie alle Reinigungsarbeiten am Rollladen im
spannungslosen Zustand aus.
Die Netzsteckdose und der Netzstecker müssen immer frei zugänglich sein.
Das Überschreiten der maximal zulässigen Laufzeit
(KB) kann zur Überlastung und zur Beschädigung des
superrollo GW190 / GW195 führen.
◆ Die maximal zulässige Laufzeit für eine Fahrt darf im
Betrieb nicht überschritten werden. Der superrollo
GW190 / GW195 verfügt dazu über eine Laufzeit-
begrenzung (KB) von vier Minuten.
◆ Hat die Laufzeitbegrenzung angesprochen, muss der
superrollo GW190 / GW195 mindestens 12 Minuten
lang abkühlen.
15
7. Sicherheitshinweise
i
DE
Während der Abkühlzeit ist der superrollo
GW190 / GW195 nicht bedienbar und die
i
Kontrollleuchte blinkt schnell.
◆ Die volle Betriebsbereitschaft ist nach ca. einer
Stunde wieder hergestellt.
7.1 Bestimmungsgemäße Verwendung
i
Verwenden Sie den superrollo GW190 / GW195 nur zum
Heben und Senken von Rollläden mit zulässigem Gurtband.
Mechanische Verriegelungen jeder Art sind
für den automatisierten Betrieb mit diesem
i
Gerät nicht geeignet.
Nach der Norm DIN EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten
Verschiebebedingungen nach EN 12045 eingehalten
werden.
◆ In ausgerollter Stellung muss bei einer Kraft von
150 N in Aufwärtsrichtung an der Unterkante die
Verschiebung mindestens 40 mm betragen.
◆ Dabei ist besonders darauf zu achten, dass die Aus-
fahrgeschwindigkeit des Behanges auf die letzten
0,4 m, kleiner als 0,15 m/s sein muss.
Verwenden Sie nur Original-Ersatzteile
des Herstellers.
◆ Sie vermeiden so Fehlfunktionen bzw. Schäden am
superrollo GW190 / GW195.
◆ Als Hersteller übernehmen wir keine Garantie bei der
Verwendung herstellerfremder Bauteile und daraus
entstehender Folgeschäden.
◆ Alle Reparaturen am superrollo GW190 / GW195
dürfen nur vom autorisierten Kundendienst durchgeführt werden.
16
7.1 Bestimmungsgemäße Verwendung
i
DE
Einsatzbedingungen
◆ Betreiben Sie den superrollo GW190 / GW195 nur in
trockenen Räumen.
◆ Für den elektrischen Anschluss muss am Einbauort
ständig ein 230 V / 50 Hz Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden
sein.
7.2 Nicht bestimmungsgemäße Verwendung
i
Die Verwendung des superrollo GW190 / GW195 für andere als den zuvor genannten Anwendungsbereich ist
nicht zulässig.
7.3 Erforderliches Fachwissen des Installateurs
i
Elektrischer Anschluss, Montage und Inbetriebnahme
des superrollo GW190 / GW195 müssen durch eine ausgebildete Elektrofachkraft nach den Anweisungen in
dieser Anleitung erfolgen.
◆ Bei Verwendung des beiliegenden Anschlusskabels
mit Eurostecker muss bauseitig eine frei zugängliche
230 V / 50 Hz Netzsteckdose vorhanden sein.
◆ Der Rollladen muss sich leichtgängig heben und
senken lassen, er darf nicht klemmen.
◆ Die Montageäche für den superrollo GW190 /
GW195 muss eben sein.
Bei Verwendung des superrollo GW190 / GW195 im
Außenbereich besteht Lebensgefahr durch Kurzschluss und Stromschlag.
◆ Montieren und betreiben Sie den superrollo
GW190 / GW195 niemals im Außenbereich.
17
1
2
3
4
5
8. Sicherheitshinweise zur Montage
i
DE
18
Eine schlechte Gurtbandführung kann das Gurtband
zerstören und den superrollo GW190 / GW195 unnötig belasten.
◆ Montieren Sie den Gurtwickler so, dass das Gurtband
möglichst senkrecht in das Gerät einläuft, Sie vermeiden dadurch unnötige Reibung und Verschleiß.
8.1 Sie benötigen folgendes Werkzeug
i
◆ Schraubendreher
◆ Schere
◆ Zollstock oder Maßband
◆ Stift
Bei falscher Montage können Sachschäden
entstehen.
◆ Während des Betriebes sind starke Kräfte wirk-
sam, die eine sichere Montage auf einem festen
Untergrund erfordern.
8.2 Montagevorbereitungen
i
1. Maß nehmen. Prüfen Sie ob der Gurtkasten ausreichend
Platz für den superrollo GW190 / GW195 bietet.
2. Den alten Gurtwickler ausbauen, falls Sie eine beste-
hende Rollladenanlage umrüsten.
2.1 Lassen Sie dazu den Rollladen ganz herunter, bis die
Lamellen vollständig geschlossen sind.
2.2. Bauen Sie den alten Gurtwickler aus und wickeln Sie
das Gurtband ab.
VORSICHT!
Es besteht Verletzungsgefahr durch die vorgespannte Feder im alten Gurtwickler.
◆ Die Federdose des alten Gurtwicklers kann beim
Herausnehmen unkontrolliert zurückschnellen.
◆ Halten Sie die Federdose beim Lösen des Gurtbandes
gut fest und lassen Sie sie langsam zurückdrehen, bis
die Federdose vollständig entspannt ist.
DE
19
8.2. Montagevorbereitungen
i
3. Das Gurtband vorbereiten.
3.1 Schneiden Sie das Gurtband ca. 20 cm unterhalb des
Gurtkastens ab.
3.2. Schlagen Sie das Ende des Gurtbandes ca. 2 cm um
und schneiden Sie in die Mitte einen kurzen Schlitz. So
können Sie später das Band auf dem Wickelrad einhaken.
Empfehlung
Das Gurtband muss möglichst gerade und leicht laufen. Montieren Sie bei schwergängigen Rollläden eine
Umlenkrolle an den Gurtkasten, Sie vermeiden dadurch
unnötige Reibung und Verschleiß am Gurtband.
DE
20 cm
20
9. Sicherheitshinweise zum elektrischen Anschluss
i
DE
GEFAHR!
Bei Berührung von elektrischen Komponenten besteht Lebensgefahr durch Stromschlag.
◆ Führen Sie alle Montage- und Anschlussarbeiten
im spannungslosen Zustand durch.
◆ Trennen Sie die Zuleitung allpolig vom Netz und
sichern Sie sie gegen Wiedereinschalten.
◆ Prüfen Sie die Anlage auf Spannungsfreiheit.

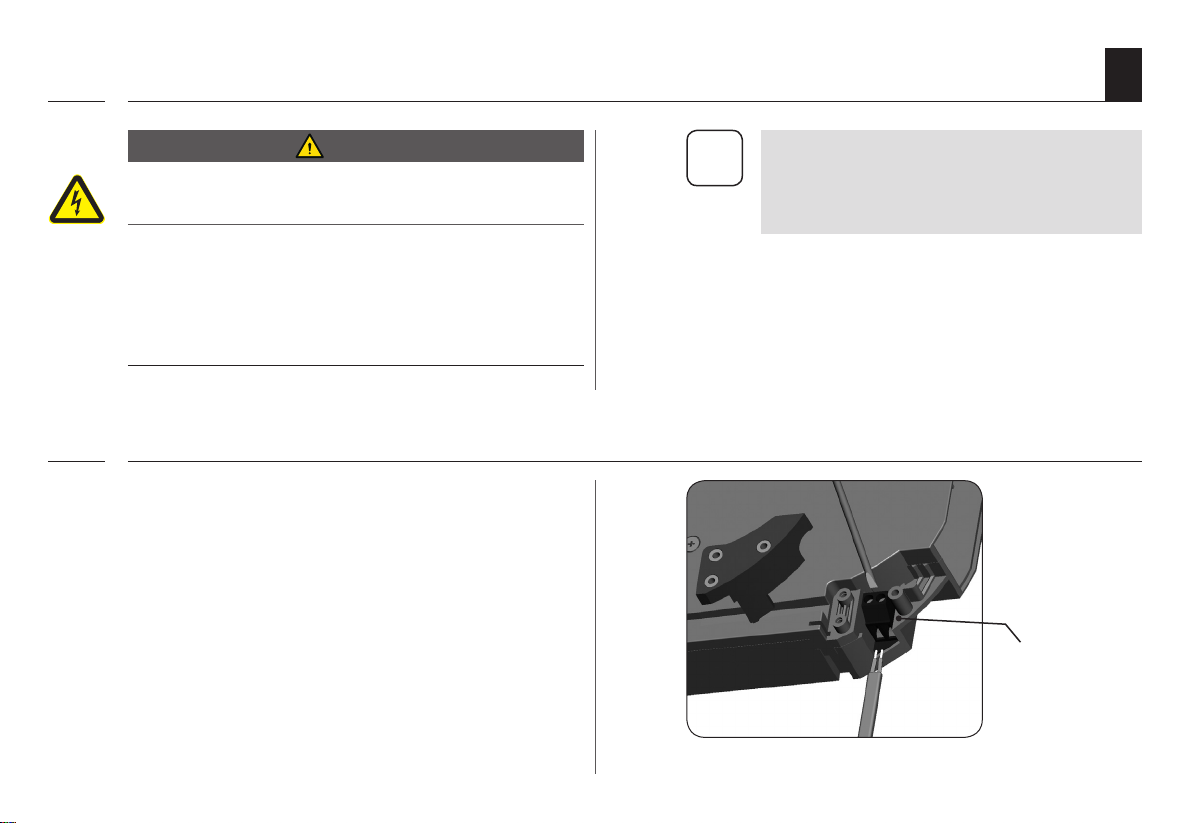

9.1 Das Anschlusskabel am superrollo GW190 / GW195 anschließen
i
1. Schließen Sie das beiliegende Anschlusskabel an die
Anschlussklemmen des superrollo GW190 / GW195 an.
Die Farbbelegung ist für diesen Anschluss nicht relevant.
Der elektrische Anschluss kann sowohl mit
dem beiliegenden Anschlusskabel als auch
i
über eine vor Ort fest verlegte Zuleitung erfolgen.
Anschlussklemmen
superrollo GW190
21
9.1 Das Anschlusskabel am superrollo GW190 / GW195 anschließen
i
WARNUNG!
Ein beschädigtes Anschlusskabel kann einen Kurzschluss verursachen.
◆ Achten Sie auf eine sichere Verlegung des Anschluss-
kabels.
◆ Das Anschlusskabel darf beim Anschrauben des
superrollo GW190 / GW195 nicht gequetscht und
beschädigt werden.
superrollo GW195
2. Verlegen Sie das Anschlusskabel im Kabelkanal des
superrollo GW190 / GW195.
3. Schrauben Sie zum Schluss die Zugentlastung mit den
beiliegenden Schrauben an.
DE
22
Kabelkanal
Zugentlastung
10. Das Gurtband einführen und befestigen
i
1. Stecken Sie den Netzstecker in die Steckdose.
VORSICHT!
Es besteht Verletzungsgefahr durch das Wickelrad.
Fassen Sie nicht bei laufendem Motor in das Wickelradfach.
DE
2.
festigungshaken im Wickelradfach gut erreich bar ist.
3. Ziehen Sie den Netzstecker wieder aus der Steckdose.
Drücken Sie die Auf-Taste solange, bis der Be-
Da noch keine Endpunkte eingestellt sind,
bleibt der Antrieb stehen, sobald Sie die Taste
i
loslassen.
Wickelradfach
Befestigungshaken
23
10. Das Gurtband einführen und befestigen
i
DE
4. Führen Sie anschließend das Gurtband von oben in
den superrollo GW190 / GW195 ein.
Führen Sie das Gurtband wie in der Schnittdarstellung
gezeigt durch das Gerät und schieben Sie es von oben
über den Befestigungshaken.
5. Stecken Sie den Netzstecker erneut in die Steckdose.
6.
7. Ziehen Sie das Gurtband beim Aufwickeln so stramm,
8. Ziehen Sie den Netzstecker wieder aus der Steckdose.
9. Setzen Sie zum Schluss die beiliegende Wickelradfach-
Drücken Sie die Auf-Taste solange, bis sich das
Gurtband einmal ganz um das Wickelrad ge wickelt hat.
dass sich die Umlenkrolle mitdreht.
abdeckung auf das Wickelradfach.
Das Gurtband über den
Befestigungshaken ziehen
Gurtbandverlauf
im Gerät
Wickelradfach-
abdeckung
24
11. Den superrollo GW190 / GW195 einbauen
i
Bauen Sie den superrollo GW190 / GW195 möglichst
gerade ein, damit sich das Gurtband korrekt aufwickeln
kann.
Achten Sie darauf, dass der superrollo GW190 / GW195
frei im Gurtkasten sitzt und nicht am Mauerwerk anliegt,
es kann sonst zu Geräuschbildung kommen.
1. Schieben Sie den superrollo GW190 / GW195 in den
Gurtkasten und schrauben Sie ihn mit den beiliegenden
Schrauben fest.
WARNUNG!
Ein beschädigtes Anschlusskabel kann einen Kurzschluss verursachen.
Achten Sie darauf, dass das Anschlusskabel korrekt im
Kabelkanal liegt, es kann sonst beim Anschrauben gequetscht und beschädigt werden.
2. Stecken Sie den Netzstecker wieder in die 230 V / 50 Hz
Netzsteckdose.
DE
Lassen Sie die untere Abdeckblende solange
geönet, bis alle Einstellungen abgeschlossen
i
sind.
25
12. Endpunkte einstellen
DE
Wichtige Hinweise zur Einstellung der Endpunkte
Damit der Rollladen oben und unten an der von Ihnen
gewünschten Stelle stehenbleibt, müssen die Endpunkte eingestellt werden.
Sie müssen unbedingt beide Endpunkte einstellen, sonst
kann es zu Funktionsstörungen kommen.
Den oberen Endpunkt einstellen
1. +
festhalten.
Der Rollladen fährt hoch.
Die Tasten gleichzeitig drücken und
1.1 Straen Sie das Gurtband etwas, bis es durch das Roll-
ladengewicht gespannt wird.
2. +
die gewünschte Position für den oberen
Endpunkt erreicht hat.
Die Tasten loslassen, sobald der Rollladen
Der Rollladen stoppt und der obere
Endpunkt ist gespeichert.
Ohne Endpunkteinstellung läuft der superrollo
i
GW190 / GW195 nur solange, wie eine der
beiden Bedientasten gedrückt wird.
Ohne Endpunkteinstellung bleiben die Automatikfunktionen gesperrt.
ACHTUNG!
Die falsche Einstellung des oberen Endpunktes kann
zur Überlastung bzw. zur Zerstörung des superrollo
GW190 / GW195 bzw. des Antriebs führen.
◆ Stellen Sie den oberen Endpunkt nicht ganz bis
zum Anschlag ein.
◆ Lassen Sie die Tasten rechtzeitig los und fahren Sie
nicht über den jeweiligen Endpunkt hinaus.
26
12. Endpunkte einstellen
Den unteren Endpunkt einstellen
DE
3. +
festhalten.
4. +
die gewünschte Position für den unteren
Endpunkt erreicht hat.
Endpunkte verändern bzw. korrigieren
5. Fahren Sie den Rollladen in die Mittelstellung und
stellen Sie den jeweiligen Endpunkt neu ein.
Die Tasten gleichzeitig drücken und
Der Rollladen fährt herunter.
Die Tasten loslassen, sobald der Rollladen
Der Rollladen stoppt und der untere
Endpunkt ist gespeichert.
Achten Sei beim Einstellen des unteren End-
punktes darauf, dass das Gurtband beim Er-
i
reichen des Endpunktes nicht zu schla wird.
Nach einiger Zeit müssen Sie eventuell die
i
Endpunkte neu einstellen, da es im laufenden
Betrieb zu einer Verlängerung des Gurtbandes
kommen kann.
27
13. Manuelle Bedienung
Die Bedienung von Hand ist in jeder Betriebsart möglich
und hat Vorrang vor den programmierten Automatikfunktionen.
DE
1.
2. oder
3.
28
Den Rollladen önen.
Der Rollladen fährt nach einem kurzen
Tastendruck bis zum oberen Endpunkt.
Den Rollladen zwischenzeitlich
stoppen.
Den Rollladen schließen.
Der Rollladen fährt nach einem kurzen
Tastendruck bis zum unteren Endpunkt.
Bedientasten
SO
SO
WI
SO
WI
WI
14. Sommer-/Winterzeit einstellen
DE
Der superrollo GW190 / GW195 verfügt über eine
Sommer-/ Winterzeit Umschaltung. Damit können Sie
die interne Uhr des Gurtwicklers auf die Sommer- oder
Winterzeit einstellen.
Den aktuellen Zeitstatus abfragen
1.
Die SO/WI-Taste nur kurz antippen.
2. Beachten Sie die Kontrollleuchte.
Zur Quittierung für das Drücken der SO/WI-Taste blitzt
die Kontrollleuchte kurz auf. Danach wird der Status
der Sommer-/Winterzeit-Einstellung angezeigt.
EIN (10 Sekunden) = Sommerzeit
AUS = Winterzeit
Ab Werk wird der superrollo GW190 / GW195
i
mit der Sommerzeit ausgeliefert.
Die Sommer-/Winterzeit einstellen
1.
Die SO/WI-Taste ca. 1 Sekunde lang drücken.
2. Der jeweils aktuelle Zeitstatus wird umgeschaltet.
29
15. Zeitautomatik; Kurzbeschreibung
DE
Gleiche Schaltzeiten für alle Tage
Sie können am superrollo GW190 / GW195 je eine Önungs- und Schließzeit einstellen, die an allen Tagen gilt.
Bei Erreichen dieser Zeit önet oder schließt sich Ihr
Rollladen automatisch.
Verändern der Schaltzeiten
Sie können die Schaltzeiten jederzeit verändern. Beachten Sie, dass jedes neue Speichern die alten Einstellungen
löscht.
15.1 Eine Önungs- und Schließzeit einstellen
Eine Önungszeit ( ▲ ) einstellen
z. B. um 8:00 Uhr morgens)
1. +
2. Die Kontrollleuchte blinkt und der Roll-
laden fährt nach oben. Die Zeitautomatik
ist jetzt eingeschaltet.
Nehmen Sie die Einstellung der Schaltzeiten
einmalig zu der Zeit vor, zu der sich Ihr Roll-
i
laden önen oder schließen soll.
Zum Beispiel um 8:00 Uhr morgens, falls sich
der Rollladen jeden Morgen um 8:00 Uhr önen soll.
◆ Sie müssen mindestens eine Schaltzeit ein-
stellen, damit die Zeitautomatik aktiv wird.
Die Tasten gleichzeitig kurz drücken.
Ihr Rollladen önet sich jeden Morgen
automatisch um 8:00 Uhr.
30
15.1 Eine Önungs- und Schließzeit einstellen
DE
Eine Schließzeit ( t ) einstellen
(z. B. um 20:30 Uhr abends)
15.2 Die Zeitautomatik ein - /ausschalten
Bei Bedarf kann die Zeitautomatik jederzeit ein- bzw.
ausgeschaltet werden.
1.
2. Beachten Sie die Kontrollleuchte.
Die Uhr-Taste ca. 1 Sekunde drücken.
Zur Quittierung für das Drücken der Uhr-Taste blitzt
die Kontrollleuchte kurz auf. Danach wird der Status
der Zeitautomatik angezeigt.
AUS
Zeitautomatik AUS
Die zuvor eingestellten Schaltzeiten
bleiben gespeichert.
1. +
2. Die Kontrollleuchte blinkt und der Roll-
laden fährt nach unten. Die Zeitautomatik
ist jetzt eingeschaltet.
EIN (10 Sekunden)
i
Die Tasten gleichzeitig kurz drücken.
Ihr Rollladen schließt sich jeden Abend
automatisch um 20:30 Uhr.
Zeitautomatik EIN
Blinkend
Nach einem Netzausfall, wenn zuvor mindestens eine Schaltzeit eingestellt wurde.
Nach einem Netzausfall verschieben sich die
Schaltzeiten um die Dauer des Netzausfalls
nach hinten und müssen ggf. neu eingestellt
werden.
31
16. Alle Einstellungen löschen, Softwarereset
SO
i
DE
Bei Bedarf können Sie alle Einstellungen löschen
und den Auslieferungszustand des superrollo
GW190 / GW195 wieder herstellen.
1. Entfernen Sie die Abdeckblende von den unteren
Montageschrauben und Einstelltasten.
2. + +
4 Sekunden lang drücken.
3. Die Kontrollleuchte blinkt
schnell.
4. Die Tasten loslassen, danach sind alle Einstellungen
gelöscht.
◆ Endpunkte
◆ Schaltzeiten
5. Nach dem Loslassen der Tasten erlischt die Kontroll-
leuchte.
Die Tasten gleichzeitig
WI
32
17. Den superrollo GW190 / GW195 ausbauen (z. B. bei Umzug)
WI
i
1. Entfernen Sie die Abdeckblende von den unteren
Montageschrauben und Einstelltasten.
DE
2. + +
3.
4.
5. Ziehen Sie dabei das Gurtband soweit wie möglich
6. Ziehen Sie den Netzstecker aus der
7. Lösen Sie danach die Montageschrauben und ziehen
Den Rollladen vollständig schließen.
Die Ab-Taste weiter drücken und halten.
oben aus dem superrollo GW190 / GW195 heraus.
Steckdose.
Sie den superrollo GW190 / GW195 vollständig aus
dem Gurtkasten.
SO
Alle Einstellungen löschen.
Die Tasten gleichzeitig 4 Sekunden
lang drücken.
33
17. Den superrollo GW190 / GW195 ausbauen (z. B. bei Umzug)
i
8. Entfernen Sie die Wickelradfachabdeckung.
9. Kontrollieren Sie die Position des Befestigungshakens.
10. Fahren Sie wenn nötig, den Befestigungshaken in eine
leicht zugängliche Position.
VORSICHT!
Es besteht Verletzungsgefahr durch das Wickelrad.
◆ Fassen Sie nicht bei laufendem Motor in das
Wickelradfach.
◆ Ziehen Sie immer den Netzstecker, bevor Sie in das
Wickelradfach fassen.
11. Ziehen Sie zum Schluss den Netzstecker wieder aus
der Steckdose.
12. Lösen Sie das Gurtband vom Befestigungshaken und
ziehen Sie es vollständig vorne aus dem superrollo
GW190 / GW195 heraus.
DE
34
18. Das Gurtband bei Geräteausfall entfernen
i
DE
Sollte der superrollo GW190 / GW195 einmal ausfallen
und der Motor nicht mehr laufen, können Sie mit Hilfe der
Getriebeentriegelung das Gurtband vollständig aus dem
Gurtwickler ziehen, ohne es zerschneiden zu müssen.
1. Ziehen Sie den Netzstecker aus der
Steckdose.
2. Demontieren Sie den superrollo GW190 / GW195 wie
zuvor auf Seite 33 gezeigt.
WARNUNG!
Es besteht Verletzungsgefahr, da der Rollladen ungebremst herunterfallen kann.
◆ Sichern Sie den Rollladen gegen herunterfallen.
◆ Halten Sie das Gurtband gut fest, damit der Rollladen
nicht ungebremst herunterfällt.
◆ Lassen Sie sich beim Entriegeln von einer zweiten
Person helfen.
3. Entriegeln Sie das Getriebe mit Hilfe der beiliegenden
Entriegelungsklammer. Beim Drücken müssen Sie einen
kleinen Widerstand überwinden.
Getriebe-
entriegelung
Aufbe-
wahrungsfach
superrollo GW190
35
18. Das Gurtband bei Geräteausfall entfernen
i
Aufbe-
wahrungsfach
DE
4. Halten Sie die Entriegelungsklammer gedrückt und zie-
hen Sie anschließend das Gurtband soweit wie möglich
aus dem superrollo GW190 / GW195 heraus.
5. Lösen Sie das Gurtband vom Befestigungshaken und
ziehen Sie es vollständig aus dem superrollo GW190 /
GW195.
36
superrollo GW195
Getriebe-
entriegelung
6. Stecken Sie die Entriegelungsklammer wieder zurück
in das Aufbewahrungsfach.
19. Was tun, wenn... ?
i
Störung Mögliche Ursache / Lösung
DE
... der superrollo GW190 / GW195 keine Funktion
zeigt?
... der superrollo GW190 / GW195 zur eingestellten
Schaltzeit nicht reagiert?
... die Kontrollleuchte (LED) blinkt?
... der Rollladen an den eingestellten Endpunkten
nicht mehr stehen bleibt?
... der Rollladen stehen bleibt sobald die Bedien taste losgelassen wird?
... der superrollo GW190 / GW195 falsch herum läuft? Möglicherweise ist das Gurtband falsch herum auf das Wickelrad
... der Rollladen im Hochlauf plötzlich stehen
bleibt?
Überprüfen Sie die Stromversorgung inkl. Anschlusskabel und
Anschlussstecker.
a) Eventuell hat es einen Netzausfall gegeben, stellen Sie die
Schaltzeiten neu ein, s. Seite 30.
b) Eventuell sind noch keine Endpunkte eingestellt, stellen
Sie die Endpunkte ein, s. Seite 26.
Eventuell hat es einen Netzausfall gegeben, stellen Sie die
Schaltzeiten neu ein, s. Seite 30.
Möglicherweise haben sich die Endpunkte durch die Banddehnung
verstellt. Stellen Sie die Endpunkte neu ein, s. Seite 26.
Die Endpunkte sind noch nicht eingestellt, stellen Sie die
Endpunkte ein, s. Seite 26.
aufgelegt, s. Seite 23.
a) Der Antrieb ist möglicherweise blockiert, z. B. durch
Festfrieren des Rollladens oder andere Hindernisse.
b) Eventuell ist der Rollladen nicht leichtgängig genug.
Überprüfen Sie den Rollladen bzw. die Rollladenführung.
c) Der Rollladen ist möglicherweise zu schwer. Die maximale
Zugkraft des Gurtwicklers wurde überschritten, s. Seite 40.
37
19. Was tun, wenn... ?
i
Störung Mögliche Ursache / Lösung
DE
... der Rollladen im Tieauf stehen bleibt?
... die Kontrollleuchte blinkt und der superrollo
GW190 / GW195 sich weder Auf- noch Abfahren
lässt?
... der superrollo GW190 / GW195 manuell oder auto matisch nicht mehr ordnungsgemäß reagiert?
a) Der Rollladen ist eventuell auf ein Hindernis gelaufen.
Fahren Sie den Rollladen wieder hoch und entfernen Sie
das Hindernis.
b) Die Lamellen haben sich verschoben.
Fahren Sie wenn möglich den Rollladen wieder hoch und
richten Sie die Lamellen aus.
c) Der Rollladen schleift im Rollladenkasten oder am Fenster-
rahmen durch fehlende Andruckrollen oder durch loses
Dämmmaterial das den Rollladen verkeilt.
Önen Sie den Rollladenkasten und beseitigen Sie den Fehler.
Schmieren Sie schwergängige Stellen mit Gleitwachs ein.
d) Der Rollladen ist möglicherweise zu leicht.
Beschweren Sie den Rollladen indem Sie z. B. in die unterste
Lamelle ein Flacheisen einschieben.
Die max. Laufzeit des Antriebs wurde überschritten,
s. Seite 12/15.
Der Motor ist zu heiß, nach ca. 1 Stunde ist der Gurtwickler wieder
voll betriebsbereit.
Der superrollo GW190 / GW195 ist nicht mehr betriebsbereit. Führen
Sie einen Software-Rest gemäß Seite 32 durch und testen Sie den
superrollo GW190 / GW195 mit den Werkseinstellungen.
38
20. Hinweise zur Wartung und Pege
i
Wartung Pege
DE
VORSICHT!
Eine mangelhafte Wartung kann zur Gefährdung
von Personen durch Beschädigung Ihres superrollo
GW190 / GW195 und der Rollladenanlage führen.
◆ Kontrollieren Sie bitte regelmäßig den superrollo
GW190 / GW195 und alle Komponenten Ihrer Rollladenanlage auf Beschädigung.
● Prüfen Sie den superrollo GW190 / GW195 regel-
mäßig auf korrekte Funktion.
● Der Behang darf nicht beschädigt sein.
● Das Gurtband darf nicht ausfransen.
● Die Umlenkrolle am Rollladenkasten muss im-
mer leichtgängig sein.
● Der Wickelteller im Rollladenkasten muss fest und
stabil sein. Er kann nach längerem Einsatz seine
Festigkeit verlieren.
◆ Lassen Sie beschädigte Komponenten von einem
Rollladenfachbetrieb austauschen.
Sie können den superrollo GW190 / GW195 mit einem
angefeuchteten Tuch reinigen. Verwenden Sie bitte
keine aggressiven oder scheuernden Reinigungsmittel.
39
21. Zugkraftdiagramm
i
1
5
6
Zuggewicht [Kg]
1
Gurtbanddicke 1,0 mm
2
Gurtbanddicke 1,3 mm
3
Gurtbanddicke 1,5 mm
4
Gurtbandlänge [ m ] für superrollo GW190
5
DE
2
3
4
40
Gurtbandlänge [ m ] für superrollo GW195
6
22. CE-Zeichen und EG Konformität
i
DE
Der elektrischen Rollladen-Gurtwickler superrollo
GW190 / GW195 (Art.-Nr.: SR10190 / SR10195) erfüllt die
Anforderungen der geltenden europäischen und nationalen Richtlinien:
2006/42/EG
Maschinenrichtlinie
2014/30/EU
EMV-Richtlinie
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller
hinterlegt.
superrollo Hausautomatisierung GmbH
Gewerbepark 1
01156 Dresden (Deutschland)
41
23. Garantiebedingungen
i
DE
Die superrollo Hausautomatisierung GmbH gibt eine
24-monatige Garantie für Neugeräte, die entsprechend
der Einbauanleitung montiert wurden. Von der Garantie
abgedeckt sind alle Konstruktionsfehler, Materialfehler
und Fabrikationsfehler.
Ihre gesetzlichen Gewährleistungsansprüche bleiben
von dieser Garantie unberührt.
Ausgenommen von der Garantie sind:
◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungs-
anleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
◆ Äußere Einwirkungen wie Stöße, Schläge oder
Witterung
◆ Reparaturen und Abänderungen von dritten, nicht
autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen
(z. B. Blitzeinschlag )
◆ Funktionsstörungen durch Funkfrequenzüber-
lagerungen und sonstige Funkstörungen
Voraussetzung für die Garantie ist, dass das Neugerät
bei einem unserer zugelassenen Fachhändler erworben
wurde. Dies ist durch Vorlage einer Rechnungskopie
nachzuweisen.
Innerhalb der Garantiezeit auftretende Mängel beseitigt superrollo Hausautomatisierung GmbH kostenlos
entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen
oder neuen Ersatzgerätes. Durch Ersatzlieferung oder
Reparatur aus Garantiegründen tritt keine generelle
Verlängerung der ursprünglichen Garantiezeit ein.
42
i
DE
43
superrollo Hausautomatisierung GmbH
Gewerbepark 1
01156 Dresden (Deutschland)
www.superrollo-online.de
Service Hotline: 01807 001-655*
* 30 Sekunden kostenlos, danach 14 ct/Minute aus dem
dt. Festnetz bzw. max. 42 ct/Minute aus dem dt. Mobilfunknetz.
Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Abbildungen unverbindlich.
Loading...
