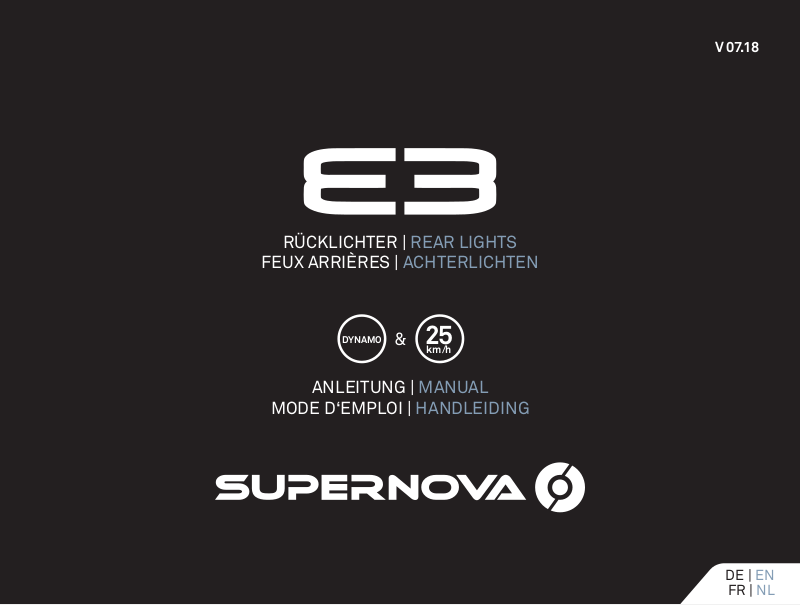

RÜCKLICHTER | REAR LIGHTS
DYNAMO
FEUX ARRIÈRES | ACHTERLICHTEN
25
&
km/h
ANLEITUNG | MANUAL
MODE D‘EMPLOI | HANDLEIDING
V 07.18
DE | EN
FR | NL
HERZLICHEN GLÜCKWUNSCH | CONGRATULATIONS
CONGRATULATIONS | GEFELICITEERD
DE
Ich freue mich sehr, dass Sie sich für dieses
Supernova Hochleistungsprodukt entschieden haben! Mein Entwicklungsteam hat keine Mühen
gescheut und unsere Testfahrer haben tausende
Kilometer in widrigsten Bedingungen zurückgelegt,
um Ihnen ein Produkt zu bieten, an dem Sie lange
Freude haben werden. Ich wünsche Ihnen allzeit
gute Fahrt!
EN
I am very happy that you have chosen this
Supernova high performance product! My development team has spared no efforts and our product
testers have ridden thousands of kilometres in
adverse conditions to offer you a product you will
enjoy for a long time. I wish you a great ride at all
times!
FR
Je suis content que vous avez choisi ce produit
de performance hors du commun de Supernova !
Mon équipe de développement n‘a ménagé aucun
effort et nos pilotes test ont parcouru des millions de
kilomètres dans des conditions extrêmes pour vous
offrir un produit duquel vous profitérez longtemps.
Je vous souhaite toujours bonne route !
NL
Het verheugt me dat u dit Supernova high per-
formance product heeft gekozen! Mijn team van
ontwikkelaars heeft geen enkele moeite gespaard
en onze testrijders hebben duizenden kilometers
gereden onder de meest ongunstige omstandigheden om u een product te kunnen bieden waarvan u
heel lang veel plezier zult hebben. Ik wens u altijd
een goede reis!
Marcus Wallmeyer, CEO & Chief Designer
INHALT | INDEX | INDICE | INHOUD
ZULASSUNGEN | ROAD APPROVALS | APPROBATIONS | TOELATINGEN 4 – 5
LIEFERUMFÄNGE | PRODUCT CONTENT | CONTENU | LEVERING 6 – 7
TECHNISCHE DATEN | TECHNICAL DATA | DONNÉES TECHNIQUES | TECHNISCHE GEGEVENS 8 – 9
ÜBERSICHT | OVERVIEW | APERÇU | OVERZICHT 10
INSTALLATION | INSTALLATION | INSTALLATION | INSTALLATIE 11 – 21
INSTALLATION BOSCH | INSTALLATION BOSCH | INSTALLATION BOSCH | INSTALLATIE BOSCH 22 – 25
KOMPATIBILITÄT | COMPATIBILITY | COMPATIBILITÉ | COMPATIBILITEIT 26 – 27

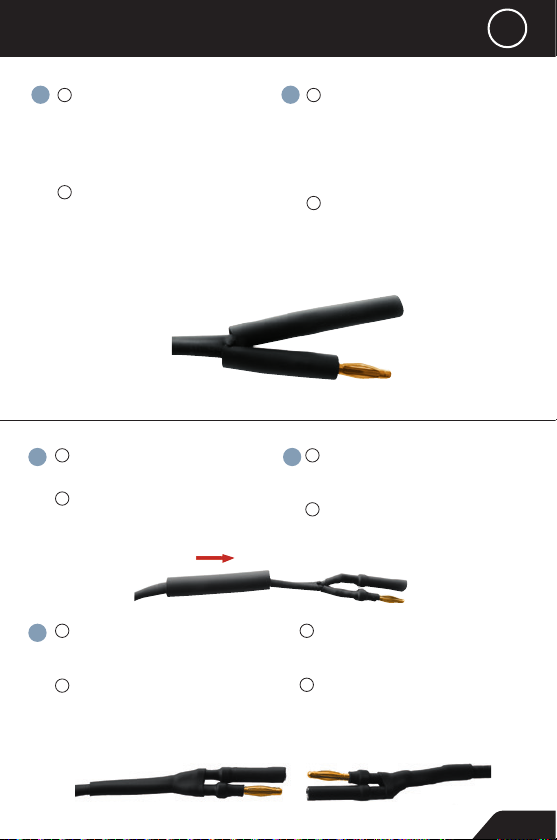

GOLDKONTAKTSTECKER (OPTIONAL) | GOLD CONNECTORS (OPTIONAL)
RACCORDS RAPIDES DORÉS (FACTULTATIF) | GOUDEN CONTACTSTEKKERS (OPTIONEEL)
HALTERUNGEN | MOUNTING OPTIONS | OPTIONS DE MONTAGE | MONTAGEMOGELIJKHEDEN 32
ALLGEMEINE HINWEISE | GENERAL INFORMATION
INFORMATIONS GÉNÉRALES | ALGEMENE INFORMATIE
28 – 31
33 – 35
2 | 3
DYNAMO
25
km/h
DE
Diese Rücklichter sind für den Betrieb an Gleichspannung
ausgelegt. Die 6 V Modelle können an geeigneten E-Bike
Anschlüssen, an unseren Dynamoscheinwerfern oder am
E3 E-Bike V1260 betrieben werden. Die 12 V Modelle sind
für 12 V E-Bike Anschlüsse ausgelegt.
EN
These rear lights have been developed for direct current
(DC). The 6 V models can be installed on suitable 6 V e-bike
ports, on our dynamo lights and on the E3 E-Bike V1260.
The 12 V models are intended for 12 V e-bike ports.
FR
Ces feux arrières sont conçus pour l‘usage avec une
tension continue. Les modèles de 6 V peuvent être
branchés aux raccordements VAE compatibles, aux
phares dynamo ou au VAE E3 V1260. Les modèles de 12 V
sont conçus pour les raccordements de 12 V sur les VAE.
NL
Deze achterlichten zijn gemaakt voor gelijkspanning.
De 6 V modellen kunnen worden gebruikt met geschikte e-bike-aansluitingen, onze dynamo koplampen of de
E3 e-bike V1260. De 12 V modellen zijn bedoeld voor
12 V e-bike poorten.
ZULASSUNGEN | APPROVALS | APPROBATIONS | TOELATINGEN
DE
E3 TAIL LIGHT 2 (6 V / 12 V)
seat post mount (6 V) K 937
seat post mount (12 V) K 1352
Montage Sattelstütze
rack mount (6 V) K 915
Gepäckträgermontage
rack mount FR (6 V) K 915
rack mount FR (12 V) K 1351
Gepäckträgermontage,
Kabelausgang unten
EN
E3 TAIL LIGHT 2 (6 V / 12 V)
seat post mount (6 V) K 937
seat post mount (12 V) K 1352
vertical installation on a seat post
rack mount (6 V) K 915
horizontal installation on a rack
rack mount FR (6 V) K 915
rack mount FR (12 V) K 1351
horizontal installation on a rack
cable exit below
FR
FEU ARRIÈRE E3 2 (6 V / 12 V)
tige de selle (6 V) K 937
tige de selle (12 V) K 1352
Montage sur la tige de selle
porte-bagage (6 V) K 915
Montage sur le porte-bagage
porte-bagage FR (6 V) K 915
porte-bagage FR (12 V) K 1351
Montage sur le porte-bagage,
sortie de câble en bas
NL
E3 TAIL LIGHT (6 V / 12 V)
seat post mount (6 V) K 937
seat post mount (12 V) K 1352
montage aan zadelstang
rack mount (6 V) K 915
montage aan bagagedrager
rack mount FR (6 V) K 915
rack mount FR (12 V) K 1351
montage aan bagagedrager
kabeluitgang onder
4 | 5
DYNAMO
LIEFERUMFÄNGE | PRODUCT CONTENT | CONTENU | LEVERING
E3 SEAT POST TAIL LIGHT 2
Art. No. N-TK2-S-BLK
E3 RACK MOUNT TAIL LIGHT 2
Art. No. N-TK2-BLK
E3 RACK MOUNT TAIL LIGHT 2-FR
Art. No. N-TK2FR-BLK
DE
Inkl.
1 x Rücklicht mit Kabel

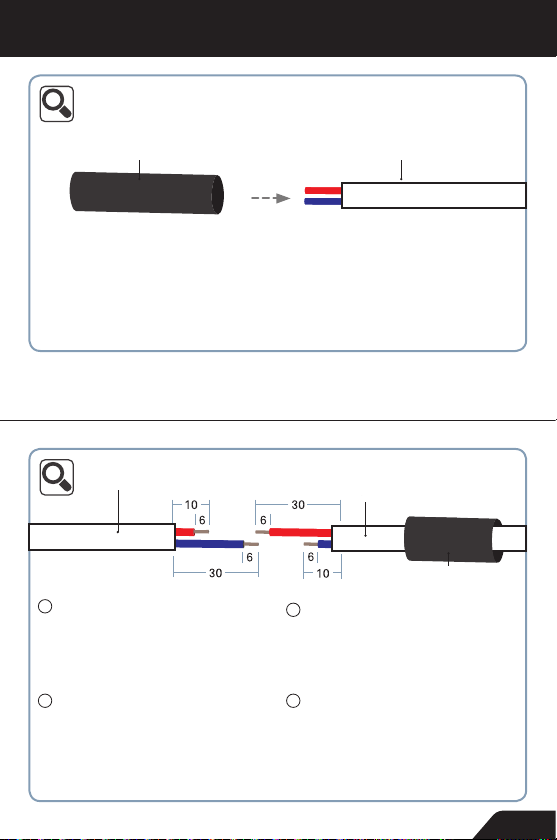

1 x Schrumpfschlauch ø 6mm, 8cm
3 x Verbindungs-Quetschhülse
5 x Kabelbinder
2 x Montageschraube M4
2 x Selbstsichernde Mutter
EN
Incl.
1 x Rear light and cable
1 x Shrink tube ø 6mm, 8cm
3 x Crimp sleeve
5 x Cable tie
2 x Installation screw M4
2 x Self-locking nut
FR
Incl.
1 x Feu arrière avec câble
1 x Tube thermorétractable ø 6mm, 8cm
3 x Cosse
5 x Serre-câble
2 x Vis de montage M4
2 x Écrou autobloquant
NL
incl.
1 x achterlicht met kabel
1 x krimpkous ø 6 mm, 8 cm
3 x knijphuls
5 x kabelbinder
2 x montageschroef M4
2 x zelfborgende moer
DE
Optionale Produkte, passend zum verwendeten An-
triebssystem, abhängig von der Montagesituation.
Seat Post Clamp für E3 Tail Lights
Art. No. N-SPC-31.6-BLK
Art. No. N-SPC-27.2-BLK
EN
Optional accessories, depending on drive system and
mounting position.
Seat Post Clamp für E3 Tail Lights
Art. No. N-SPC-31.6-BLK
Art. No. N-SPC-27.2-BLK
FR
Produits optionnels, la compatibilité dépend du
système VAE et du fait s’il est possible de les monter
sur le VAE en question.
Collier sur la tige de selle pour les feux arrières E3
Art. No. N-SPC-31.6-BLK
Art. No. N-SPC-27.2-BLK
NL
Optionele accessoires, passend bij het gebruikte
aandrijfsysteem en soort montage.
Seat Post Clamp voor E3 Tail Lights
Art. No. N-SPC-31.6-BLK
Art. No. N-SPC-27.2-BLK
6 | 7
TECHNISCHE DATEN | TECHNICAL DATA | DONNÉES TECHNIQUES | TECHNISCHE GEGEVENS
DYNAMO
DYNAMO
E3 TAIL LIGHT 2
SEAT POST MOUNT
Standlicht | Stand light
Feu de position | Standlicht
Spannung | Voltage | Tension | Spanning 6 V - Version/ 12 V - Version**
Leuchtmittel | Illuminant | Luminaire | Soort lamp
Leistung | Wattage | Puissance | Vermogen 0.3 W
L x W x H | L x L x H | L x B x H
L x B x H |
Material | Material | Matériau | Materiaal 6061 Aluminium | Aluminum | Aluminium | Aluminium
Gewicht | Weight | Poids | Gewicht 18 g
Installation | Mounting | Installation | Installatie
Garantie | Warranty | Garantie | Garantie 5 Jahre | 5 years | 5 ans | 5 jaar
E3 TAIL LIGHT 2
RACK MOUNT & FR
Standlicht | Stand light | Feu de position | Standlicht 5 min *
Spannung | Voltage | Tension | Spanning 6 V - Version/ 12 V - Version**
Leuchtmittel | Illuminant | Luminaire | Soort lamp
Leistung | Wattage | Puissance | Vermogen 0.3 W / 0.35 W
L x W x H | L x L x H | L x B x H
L x B x H |
Material | Material | Matériau | Materiaal 6061 Aluminium | Aluminum | Aluminium | Aluminium
Gewicht | Weight | Poids | Gewicht 12 g
Installation | Mounting | Installation | Installatie
Garantie | Warranty | Garantie | Garantie 5 Jahre | 5 years | 5 ans | 5 jaar
*Dynamobetrieb: Energieversorgung und Standlichtfunktion über E3 Dynamo Frontscheinwerfer
Dynamo mode: Power supply and stand light function via E3 dynamo front light | Mode dynamo: Le feu arrière et le feu
de position sont branchés au phare E3 dynamo | Dynamomodus: voeding en standlichtfunctie via E3 dynamo koplamp
Pedelecbetrieb: Energieversorgung über E-Bike-System | Pedelec mode: Power supply via E-Bike system
Mode VAE : Le feu arrière est branché au système VAE | Pedelecmodus: voeding via e-bike systeem
**Pedelec Version | Pedelec version | Version VAE | Pedelec versie
25
km/h
5 min *
5 mm custom made LEDs | custom made LEDs ajustement
LEDs 5mm spécialement fabriqués | custom made LED’s
37 x 11.5 x 30.6 mm
An allen runden Sattelstützen | All round seat posts
Pour toutes les tiges de selle rondes | aan alle ronde zadelstangen
25
km/h
5 mm custom made LEDs | custom made LEDs
LEDs 5mm spécialement fabriqués | custom made LED’s
16 x 61.5 x 11.5 mm
50 mm standard | 50 mm standard
50 mm standard | 50 mm standaard
Art. No. N-TK2-S-BLK (6 V)
Art . No. N-TK2-S-V12-BLK (12 V)
Art. No. N-TK2-BLK (6 V)
Art . No. N-TK2FR-BLK (6 V)
Art . No. N-TK2-V12-BLK (12 V)
Art . No. N-TK2FR-V12-BLK (12 V)
8 | 9
E3 TAIL LIGHT
ÜBERSICHT | OVERVIEW | APERÇU | OVERZICHT
E3 TAIL LIGHT 2 RACK MOUNT FR
50 mm
E3 SEAT POST TAIL LIGHT 2 E3 TAIL LIGHT 2 RACK MOUNT
1 2
1: Art. No. N-TK2-BLK (6 V)
Art . No.
N-TK2-V12-BLK (12 V)
Rücklicht für Gepäckträgermontage | Tail light for
rack mount installation | Feu arrière pour montage
sur le porte-bagage | Achterlicht voor montage aan
bagagedrager
Cable lenght
Kabellänge |
Longueur de câble | Lengte kabel = ~950 mm
N-TK2FR-BLK (6 V)
2: Art. No.
Art . No. N-TK2-S-V12-BLK (12 V)
Rücklicht mit Kabelausgang nach unten | Tail light
with cable exit below | Feu arrière avec sortie de
câble en bas | Achterlicht met kabeluitgang onder
Cable lenght
Kabellänge |
Longueur de câble | Lengte kabel = ~950 mm
E3 TAIL LIGHT 2
INSTALLATION | INSTALLATION | INSTALLATION | INSTALLATIE
Art. No. N-TK2-S-BLK (6 V)
Art . No. N-TK2FR-V12-BLK (12 V)
Rücklicht für Sattelstützdurchmesser
Tail light for seat post
Feu arrière pour tige de selle
Achterlicht voor zadelstang
Kabellänge | Cable lenght
Longueur de câble |

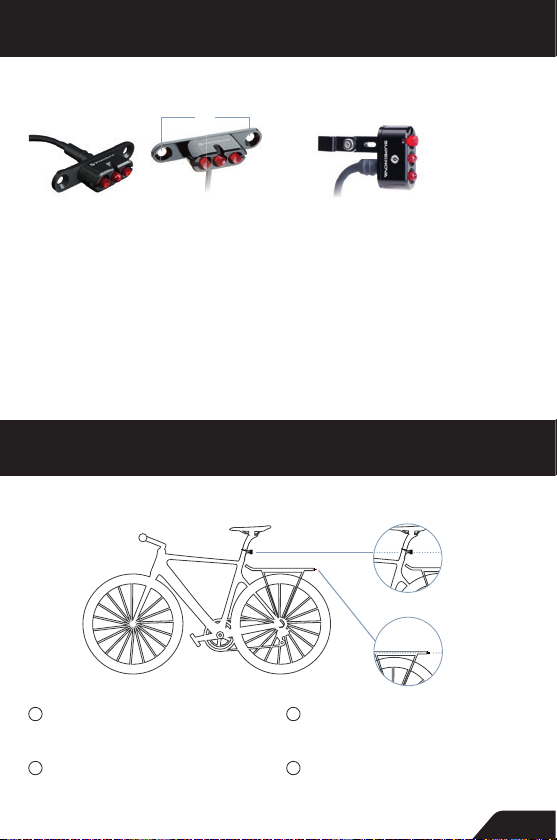

ANBAUHÖHE | INSTALLATON HEIGHT | POSITION DE MONTAGE | MONTAGEHOOGTE
E3 Seat Post
Lengte kabel = ~1300 mm
DE
Das Rücklicht muss mind. 250 mm, max. 1200 mm hoch
über der Fahrbahn fest montiert sein. Es muss parallel
zur Fahrbahn ausgerichtet sein.
EN
The rear light has to be installed at a minimal height
of 250 mm and a max. height of 1200 mm. It has to be
aligned parallel to the ground.
E3 Rack mount
FR
Le feu arrière doit être installé à une hauteur minimum
de 250 mm et maximum de 1200 mm en relation au sol.
A installer parallèlement au sol.
NL
Het achterlicht moet min. 250 mm en max. 1200 mm
boven de rijbaan zijn gemonteerd. Het moet parallel met
de rijbaan worden afgesteld.
10 | 11
DYNAMO
E3 TAIL LIGHT 2
INSTALLATION | INSTALLATION | INSTALLATION | INSTALLATIE

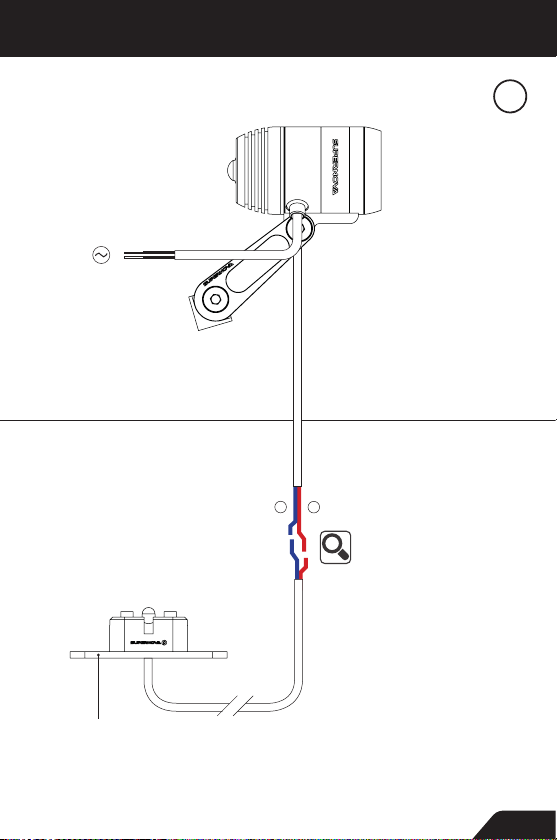

E3 TAIL LIGHT 2 AN DYNAMO FRONTSCHEINWERFER
E3 TAIL LIGHT 2 ON DYNAMO FRONT LIGHT
FEU ARRIÈRE E3 2 AU PHARE DYNAMO
E3 TAIL LIGHT 2 AAN DYNAMO KOPLAMP
Schwarze Kabel für 6 V AC
Dynamoanschluss
Black cables for 6 V AC
dynamo connection
Câbles noirs pour 6 V AC
pour le raccordement au
dynamo
Zwarte kabels voor 6 V AC
dynamo-aansluiting
E3 PRO 2
Art . No. M-STK-BLK
E3 TRIPLE 2
Art . No. NTR2-BLK
Gleiche Installation für folgende Scheinwerfer
Same installation for following lights
Les phares suivants s’installent de
manière pareille
Dezelfde installatie voor de volgende lampen
E3 PURE 3
Art . No. N-PS3-MBLK
– +
A
Seite | Page
Page | Pagina
16–21
E3 Tail Light 2
Art . No. M-STK-BLK
E3 Seat Post Tail Light 2
Art . No. M-STK-BLK
E3 Tail Light FR
Art . No. N-PS3-MBLK
12 | 13
E3 TAIL LIGHT 2
INSTALLATION | INSTALLATION | INSTALLATION | INSTALLATIE
E3 SEAT POST TAIL LIGHT 2 AN V1260 SCHEINWERFER
E3 SEAT POST TAIL LIGHT 2 ON V1260 SCHEINWERFER
FEU ARRIÈRE E3 POUR TIGE DE SELLE 2 AU PHARE V1260
E3 SEAT POST TAIL LIGHT 2 AAN V1260 KOPLAMP
Schwarz-rotes Kabel für
12-60 V Akkuanschluss
(nicht für Dynamo! Infos:
Anleitung E3 Serie)
Black/red cable for 12-60 V
battery connection
(not for dynamo! more info:
Manual E3 Series)
Câble noir / rouge pour le
raccordement au système
VAE de 2-60 V (Pas pour
dynamo ! Plus d’infos :
Mode d’emploi de série E3)
Zwart/rode kabel voor
12-60 V batterijaansluiting
(niet voor dynamo! meer
informatie: handleiding
E3 serie)
E3 Seat Post Tail Light 2
Art. No. N-TK2-S-BLK (6 V)
E3 Tail Light 2 Rack Mount
Art. No. N-TK2-BLK (6 V)
E3 Tail Light 2 FR
Art. No. N-TK2FR-BLK (6 V)
+
––+
V1260
Art . No. L-STK-EB1260R-BLK
Seite | Page
A
Page | Pagina
16–21
25
km/h
E3 Seat Post Tail Light 2
Vertikale Montage, z.B Sattelstütze | Vertical installation, e.g. on a seat post
Montage vertical, p.e. sur la tige de selle | Verticale montage, b.v. aan een zadelstang
14 | 15
E3 TAIL LIGHT 2
INSTALLATION | INSTALLATION | INSTALLATION | INSTALLATIE
A1
Schrumpfschlauch | Shrink tube
Tube thermorétractable | Krimpkous
Den 8 cm Schrumpfschlauch über das Rücklichtkabel schieben.
Place the 8 cm shrink tube over the rear light cable.
Enfiler le tube thermorétractable 8 cm sur le câble du feu arrière.
Schuif de krimpkous van 8 cm over de kabel van het achterlicht.
Anbringung Schrumpfschlauch | Installation shrink tube
Installation du tube thermorétractable | Krimpkous aanbrengen
E3 Tail Light 2 Rücklichtkabel | E3 Tail Light 2 cable
A2
Câble de feu arrière E3 2 | E3 Tail Light 2 achterlichtkabel
DE
Kürzen Sie d as Rücklicht kabel und das
Kabel der S upernova Fro ntlampe gege ngleich wie
gezeigt u nd entfern en Sie die Ummante lung 6 mm
breit. D as blaue Kabel v erbindet man m it dem
Minuspol (-) des R ücklichtes . Das Metallka bel darf
kein ander es Metall ber ühren. Dazu sin d 2,5 cm
lange Schrumpfschläuche im Lieferumfang enthalten.
EN
Cut the rear light cable and the cable of the front
light and strip 6 mm of the insulation off, as shown in
the drawing. If you are not installing the front light with a
Supernova rear light, please attach the red cable to the
positive pole of the rear light (+) and the blue cable to
the negative pole (-). Mismatched cables will not work.
The metal core must not touch any other metal parts.
Please use the 2.5 cm shrink tubes for this.
Kabel kürzen und abmanteln | Shorten the cable and remove the insulation
Raccourcir et dénuder les câbles | Kabel inkorten en ontmantelen
Verbindungskabel | Connector cable
Câble de raccordement | Verbindingskabel
Angaben in mm | Specifications in mm
Dates en mm | Lengtes in mm
Verbindungskabel | Connector cable
Câble de raccordement | Verbindingskabel
Schrumpfschlauch | Shrink tube
Tube thermorétractable | Krimpkous
FR
Ra ccourciss ez le câble du feu ar rière et celu i du
phare Sup ernova comme mo ntré dans le graph ique et
enlevez 6 mm d e l’isolation. Ve uillez branche r le câble
bleu au pol n égatif (-) du feu a rrière . Le câble m étall ique
ne doit pa s toucher d’autr es parties m étalliques .
Veuillez ut iliser un des tubes thermorétractables de
2,5 cm pour éviter cela.
NL
Knip de achterlichtkabel en de kabel van de Super-
nova koplamp op de lengtes zoals die zijn aangegeven
in de afbeelding en verwijder 6 mm van de buitenmantel. Verbind de blauwe kabel met de minpool (-) van het
achterlicht. De metalen kabel mag niet in contact komen
met ander metaal. Gebruik hiervoor de krimpkousen van
2,5 cm die zijn meegeleverd.
16 | 17
E3 TAIL LIGHT 2
INSTALLATION | INSTALLATION | INSTALLATION | INSTALLATIE
A3
DE
Stecken Sie jeweils ein Kabel des Frontscheinwerfers
so in eine der beiden mitgelieferten Verbindungshülsen, sodass der Kunststoffmantel des Kabels 2 mm in
die Hülse hineinragt. Pressen Sie dann die Hülse am
äußersten Ende zusammen, um den Kunststoffmantel
des Kabels zu fixieren. Benutzen Sie für den Pressvorgang eine Crimpzange oder eine möglichst stumpfe
Kneifzange. Folgen Sie der in der Zeichnung angegebenen Reihenfolge.
EN
Insert one stripped cable into each side of the crimp
sleeve supplied so that the plastic insulation is inserted at least 2mm into the crimp sleeve as well. Crimp
the sleeves with a crimping tool or with blunt pliers in
the order shown in the picture.
Crimp Reihenfolge | Crimping sequence
Montage des cosses | Volgorde van het krimpen
Verbindungshülsen | Crimp sleeve
Cosses | Knijphulzen
1.2.4.3.
FR
Insérez un câble du phare dans chaque cosse. L’isolation en plastique du câble doit être insérée au moins
2 mm dans la cosse. Pressez la cosse tout au bout en
utilisant une pince à sertir ou une pince plate pour
fixer l’isolation du câble. Suivez l’ordre montré dans
le graphique.
NL
Steek een kabel van de koplamp in een van de meegeleverde knijphulzen zodat de kunststof buitenmantel
van de kabel 2 mm in de huls steekt. Knijp de hulzen
dan aan de uiteinden dicht om de kunststof buitenmantel van de kabel te fixeren. Gebruik hiervoor een
krimptang of een zo mogelijk stompe knijptang. Volg de
volgorde zoals in de tekening aangegeven.
Crimpzange | Crimping tool | Pince à sertir | Krimptang
Verbinden der Kabel | Connect the cables | Connecter les câbles | Kabels verbinden
18 | 19
E3 TAIL LIGHT 2
INSTALLATION | INSTALLATION | INSTALLATION | INSTALLATIE
A4
1.
2.
80-130 °C (180-270 °F)
DE
Nach dem Crimpen schieben Sie den Schrumpfschlauch über die Verbindungsstelle und schrumpfen
den Schlauch vorsichtig mit einem Heißluftföhn.
Die Schrumpftemperatur liegt zwischen 80° und 130°C.
EN
After crimping, push the shrink tube over the connection and shrink it with a hot air blower. The shrink
temperature should be between 80-130°C (180-270°F).
Schrumpfschlauch befestigen | Shrink tube cover | Rétracter le tube thermorétractable | Krimpkous bevestigen
FR
Aprés le sertissage, enfilez le tube thermorétractable
sur la connexion et rétractez le tube avec le décapeur
thermique. La température où le tube se rétracte est de
80° à 130°C.
NL
Schuif na het vastdrukken de krimpkous over de verbinding en krimp de kous voorzichtig met een heteluchtföhn.
De krimptemperatuur ligt tussen 80°-130°C.
20 | 21
E3 TAIL LIGHT 2
INSTALLATION | INSTALLATION | INSTALLATION | INSTALLATIE
E3 TAIL LIGHT 2 AN BOSCH ANTRIEB | E3 TAIL LIGHT 2 ON BOSCH DRIVE
FEU ARRIÈRE E3 2 AU MOTEUR BOSCH | E3 TAIL LIGHT 2 AAN BOSCH-AANDRIJVING
BOSCH 6 V
– +
B
E3 Tail Light 2 Rack Mount
Art . No. N-TK2-BLK (6 V)
E3 Tail Light 2 FR
Art . No. N-TK2FR-BLK (6 V)
E3 Seat Post Tail Light 2
Art . No. N-TK2-S-BLK (6 V)
BOSCH 12 V
E3 Tail Light 2 Rack Mount
Art . No. N-TK2-V12-BLK (12 V)
E3 Tail Light 2 FR
Art . No. N-TK2FR-V12-BLK (12 V)
A
E3 Seat Post Tail Light 2
Art . No. N-TK2-S-V12-BLK (12 V)
Bosch Rücklicht-Anschlusskabel
Bosch rear light connection cable
Câble de raccordement Bosch du feu arrière
Bosch achterlicht-aansluitkabel
Art. No: P-BC150R
Das BOSCH Anschlusskabel (Art.No: P-BC150R)
muss gesondert bestellt werden.
The BOSCH connector cable has to be ordered
separately (Art.No: P-BC150R).
Le câble de raccordement Bosch du feu arrière
( Art.No: P-BC150R ) se commande séparément.
De BOSCH-aansluitkabel (Art.No: P-BC150R )
moet afzonderlijk worden besteld.
BOSCH
25
km/h
Energieversorgung z.B. Bosch Motor
Power supply e.g. for Bosch drives
Source d’énergie, p.e. le moteur Bosch
Voeding b.v. Bosch-motor
Bitte benutzen Sie das für Ihren Antrieb
kompatible Kabel-Anschlussset.
Please use the correct cable connection
set for your drive system.
Veuillez utiliser le jeu des câbles de raccordement
compatible avec votre système VAE.
Gebruik een voor uw aandrijving compatibele
kabelaansluitset.
22 | 23
E3 TAIL LIGHT 2
INSTALLATION | INSTALLATION | INSTALLATION | INSTALLATIE
ACHTUNG! Kabelenden nicht abisolieren.
A
1
ATTENTION! Do not remove insulation.
2
ATTENTION! Ne pas dénuder les extrémités
du câble.
LET OP! De uiteinden van de kabel niet
ontmantelen.
BOSCH
DE
WICHTIG! Kappe bündig zum Gehäuse einpressen.
Nicht tiefer! Empfohlenes Werkzeug: Scotchlok™
Schneidklemmzange (E-9Y)
EN
IMPORTANT! Do not press the tap deeper
than the edge of the housing! Requested
tool: Scotchlok™ IDC crimping pliers (E-9Y)
E3 Tail Light 2 Installation | E3 Tail Light 2 installation | Montage du feu arrière E3 | E3 Tail Light 2 installatie
B
Rücklicht Port | Tail light port
Port du feu arrière | Achterlicht-poort
E3 Tail Light 2 Installation an Bosch | E3 Tail Light 2 installation on Bosch
Montage du feu arrière E3 au système Bosch | E3 Tail Light 2 installatie aan Bosch
FR
IMPORTANT ! Veuillez presser le capot jusqu’au
bord du boîtier et pas au delà ! Outil recommandé :
Pince d’électricien Scotchlok™ (E-9Y)
NL
BELANGRIJK! Druk de beschermkap op de behui-
zing, maar niet verder dan de rand! Benodigd
gereedschap: Scotchlok™ krimptang (E-9Y)
Bosch Rücklichtkabel
Bosch tail light cable
Câble du feu arrière Bosch
Bosch achterlichtkabel
Art. No: P-BC150R
24 | 25
E3 TAIL LIGHT 2
KOMPATIBILITÄT | COMPATIBILITY | COMPATIBILITÉ | COMPATIBILITEIT
DE
E-BIKE: GENERELL SIND ALLE ANTRIEBE MIT DER PASSENDEN 6 V / 12 V SPANNUNG GEEIGNET
DYNAMOS: Wir können alle 6 V Dynamos mit 3 W
Nennleistung ohne Spannungsbegrenzung empfehlen.
Alle E3 Dynamo-Frontscheinwerfer haben einen Spannungsbegrenzer integriert. Der Spannungsbegrenzer, der
bei manchen Nabendynamos mitgeliefert wird, darf NICHT
montiert werden.
RÜCKLICHTER: Die Supernova Tail Lights sind perfekt auf
den E3 Frontscheinwerfer abgestimmt. Das E3 Tail Light
ist auch an einem 6 V E-Bike Rücklichtausgang einsetzbar. Gegebenfalls wird hierzu noch der passende Stecker
benötigt! Durch die Integration des Standlichtkondensators in den E3 Dynamo Frontscheinwerfer verfügt das E3
Rücklicht über eine Standlichtfunktion, ohne den Frontscheinwerfer zu beeinträchtigen. Der Betrieb mit einem
Rücklicht eines anderen Herstellers kann negative Auswirkungen haben, wie zum Beispiel ein verzögertes Einsetzen
der Rücklichtbeleuchtung.
Generell gilt: Rücklichter mit Glühbirne haben einen zu
hohen Stromverbrauch und können die korrekte Funktion
der E3 beeinträchtigen.
ACHTUNG! DAS E3 TAIL LIGHT NUR AM FRONTSCHEINWERFER BETREIBEN. NIE DIREKT AM DYNAMO.
EN
E-BIKES: IN GENERAL, ALL DRIVE SYSTEMS WITH THE
SUITABLE 6 V OR 12 V POWER SUPPLY CAN BE USED.
DYNAMOS: We recommend any 6 V dynamo hubs with 3W
power output. All our dynamo lights have an integrated
voltage regulation. Do NOT install the external voltage
regulator often provided with some dynamos.
TAIL LIGHTS:
The Supernova Tail Lights have been
designed to perfectly harmonize with the front light. The
E3 Tail Light can also be connected to a 6 V E-Bike port
(suitable connectors may be needed). By integrating
the stand light capacitor into the front light, the tiny
E3 Tail Light has stand light without drawing too much
power from the front light. Using a rear light of another
manufacturer may have negative side effects like the rear
light switching on later than usual. In general, rear lights
with an incandescent bulb draw far too much power and
will keep the front light from functioning properly.
PLEASE NOTE: ONLY USE THE E3 TAIL LIGHT ON A FRONT
LIGHT. DO NOT CONNECT IT DIRECTLY TO THE DYNAMO.
FR
VAE : COMPATIBLES AVEC TOUS MOTEURS AVEC UNE
TENSION DE 6 V / 12 V
DYNAMOS : Nous recommandons toutes les dynamos de
6 V avec une puissance de 3 W sans régulation de tension.
Un régulateur de tension est intégré dans tous nos phares
dynamo E3. Ne pas installer le régulateur de tension externe qui vient avec quelques modèles dynamos.
FEUX ARRIÈRES : Les feux arrières Supernova sont ajustés
parfaitement aux phares E3. Le feu arrière E3 est compatible avec un système VAE si la prise est compatible avec
6V. Pour installer le feu arrière on a éventuellement besoin
d’un câble compatible ! Le condensateur pour le feu de
position est intégré dans le phare dynamo E3. Voilà pourquoi le feu arrière dispose d’un feu de position sans qu’il
y ait un impact sur le phare. Utiliser un feu arrière d‘un
autre fabricant peut avoir des effects négatifs comme
l‘allumage retardé du feu arrière. En géneral : Les feux
arrières ampoules consomment trop d’énergie et peuvent
endommager le phare E3.
ATTENTION ! BRANCHER LE FEU ARRIÈRE E3 TOUJOURS
AU PHARE. NE JAMAIS BRANCHER DIRECTEMENT AU
DYNAMO.
NL
E-BIKES: OVER HET ALGEMEEN ZIJN ALLE AANDRIJFSYSTEMEN MET DE PASSENDE 6 V OF 12 V VOEDING GESCHIKT.
DYNAMO’S: we kunnen alle 6 V dynamo’s met een no-
minaal vermogen van 3 W zonder spanningsbegrenzing
aanbevelen. Alle E3 dynamo koplampen hebben een
geïntegreerde spanningsbegrenzer. De spanningsbegrenzer die bij enkele naafdynamo’s wordt meegeleverd mag
niet worden gemonteerd.
ACHTERLICHTEN:
afgestemd op de E3 koplampen. Het E3 Tail Light kan ook
worden gebruikt aan een 6 V e-bike achterlichtuitgang.
Eventueel is hiervoor nog de passende stekker nodig!
Dankzij de geïntegreerde standlichtcondensator in de E3
dynamo koplamp beschikt het E3 achterlicht over een
standlichtfunctie zonder dat de koplamp hierdoor wordt
belemmerd. Wanneer een achterlicht van een andere
fabrikant wordt gebruikt, kan dit negatieve effecten
hebben, zoals bijvoorbeeld een vertraagd aanspringen
van het achterlicht. Over het algemeen verbruiken
achterlichten met een gloeilamp meer stroom en
belemmeren het juist functioneren van de E3.
LET OP: GEBRUIK HET E3 TAIL LIGHT ALLEEN VIA DE KOPLAMP. SLUIT HET LICHT NIET DIRECT AAN DE DYNAMO
AAN.
de Supernova Tail Lights zijn perfect
26 | 27
GOLDKONTAKTSTECKER | GOLD CONNECTORS
DYNAMO
RACCORDS RAPIDES DORÉS | GOUDEN CONTACTSTEKKERS
DE
Vergoldete Steckverbinder mit Crimpröhrchen
(Art.No: H161-GC)
Komplettset: 2 Stecker, 2 Buchsen, Schrumpfschläuche.
Benötigtes Werkzeug: Abisolierzange, Crimpzange und
Heißluftföhn.
EN
Universal gold-coated quick release connectors
made in Germany (Art.No: H161-GC).
With integrated crimp tube. Set of 2 male and 2 female
connectors and shrink tubes. Tools required: wire stripper,
crimp tool, hot air blower or suitable substitutes.
DE
1
Kabel auf gleiche Länge zuschneiden. Der Steck-
&
er hat später eine Gesamtlänge von ca. 40
mm. Kabel auf 10 mm Länge vom schwarzen
2
Schrumpfschlauch befreien. Die Enden 5 mm
weit abisolieren.
EN
Cut the cables to length (both the same). The connector will have a length of ca. 40 mm. Remove the
black shrink tube from the cables 10 mm deep and
strip 5 mm off the insulation on each end.
DE
3
Dicken Schrumpfschlauch weit auf das Kabel
schieben.
BITTE NICHT VERGESSEN!
Später ist es nicht mehr möglich.
EN
Slide the thicker shrink tube far onto the cable.
PLEASE DO NOT FORGET THIS!
It won’t be possible later.
DE
4
Goldkontaktstecker auf das Kabel schieben. Auf
&
die eine Litze einen Stecker, auf die andere eine
Buchse. Das Crimpröhrchen des Steckers zuerst
5
an der Außenseite zusammendrücken, dann noch
einmal weiter innen. Geeignetes Crimpwerkzeug
verwenden.
EN
Slide the gold connectors onto the cables. Pair one
male connector with one female. Crimp the crimp
tube near the edge first, then a little bit inwards.
Use an appropriate, blunt crimping tool.
FR
Raccords rapides dorés avec tube à sertir
(Art.No: H161-GC)
Lot complet : 2 fiches, 2 prises, tubes thermorétractables.
Outils nécessaires : pince à dénuder, pince à sertir et
décapeur thermique.
NL
Vergulde steekverbinding met krimpkous made in
Germany (Art.No: H161-GC).
Met geïntegreerde krimkous. Complete set: 2 stekkers en
2 bussen, krimpkous. Benodigd gereedschap: striptang,
krimptang, heteluchtföhn.
FR
1
Couper les câbles de manière qu’ils ont la même
&
longueur. La fiche aura une longueur totale d’env
ron 40 mm plus tard. Enlever 10 mm du tube
2
thermorétractable noir du câble. Dénuder les ex-
trémités du câble sur une longueur de 5 mm.
NL
Knip de kabels op gelijke lengte. De stekker heeft
later een totale lengte van ca. 40 mm. Verwijder
10 mm zwarte krimpkous van de kabel. Ontmantel
de uiteinden 5 mm.
FR
3
Enfiler le tube thermorétractable avec le grand
diamètre sur le câble.
ATTENTION A NE PAS OUBLIER CE PAS !
Il ne sera plus possible d’enfiler le tube plus tard.
NL
Schuif de dikke krimpkous ver op de kabel.
NIET VERGETEN!
Later is het niet meer mogelijk.
FR
4
Monter les raccords rapides dorés au câble.
&
Installez la prise sur un des torons et la cosse sur
l’autre. Pressez le tube à sertir d’abord au bout et
5
ensuite au milieu. Utilisez des outils appropriés
pour le sertissage.
NL
Schuif de vergulde steekverbindingen op de kabel.
Zet op de ene kabel een stekker en op de andere
een bus. Knijp de huls van de stekker eerst aan de
buitenkant dicht en dan nog eens verder naar bin-
nen. Gebruik geschikt krimpgereedschap.
28 | 29
GOLDKONTAKTSTECKER | GOLD CONNECTORS
DYNAMO
RACCORDS RAPIDES DORÉS | GOUDEN CONTACTSTEKKERS
DE
6 6
18 mm-Schrumpfschlauch bis zum Rand des drehbaren Lamellenteils („Schneebesen“) vorschieben,
dann den 28 mm-Schrumpfschlauch bis knapp
über den Rand der Buchse schieben, da er auch in
Längsrichtung schrumpft. Vorsichtig mit einem
Heißluftföhn erhitzen (oder sehr vorsichtig mit
einem Feuerzeug). 80 - 130° C Schrumpftemperatur.
EN
Slide the thin 18 mm shrink tube over the male
connector so that it just reaches the “eggbeater” spring, then slide the 28 mm shrink
tube onto the female connector, letting it
overlap a little. Shrink them carefully with a
hot air blower or very carefully with a lighter.
The shrink temperature is 80 - 130° C (180 - 270° F).
DE
7 7
Den dicken Schrumpfschlauch wieder nach vorne
schieben, sodass die Stecker umschrumpft sind.
EN
Slide the thicker shrink tube back over the
Y-section so that part of the connectors is covered
and shrink it.
DE
8
Auf der anderen Seite wiederholen, mit gleicher Ancrimpung von Stecker/Buchse. Beim Rücklicht muß
unbedingt auf die Polarität geachtet werden!
EN
Repeat on the other side, with an inverted installation of the male and female connectors. When
connecting our rear light, the polarity must not be
mixed!
FR
Glissez le tube thermorétractable de 18 mm
jusqu’au bord de la partie lamellé rotable (en forme
de fouet). Enfilez ensuite le tube de 28 mm sur le
bord de la cosse (le diamêtre du tube se réduit en
le rétractant et il devient plus court). Rechauffez le
tube prudemment en utilisant un décapeur thermique (ou un briquet). La température où le tube se
rétracte est de 80° à 130°C.
NL
Schuif de krimpkous van 18 mm tot de rand van
het draaibare lamellendeel (‘garde’), schuif dan de
krimpkous van 28 mm tot net over de rand van de
bus omdat deze ook in de lengte krimpt. Voorzichtig
met een heteluchtföhn verhitten (of heel voorzichtig
met een aansteker). 80° - 130° C krimptemperatuur.
FR
Glissez le tube thermorétractable avec le grand
diamètre jusqu’au bout du câble. Il doit se rétracter
autour des prises.
NL
Schuif de dikke krimpkous weer naar voren zodat
deze de stekker omsluit en krimp de kous.
FR
Répéter le processus de l’autre côté, en inversant la
prise et la fiche. En branchant le feu arrière il faut
faire attention à la polarité !
NL
Aan de andere kant op dezelfde manier de krimpkous
aanbrengen. Let bij het achterlicht op de polariteit!
30 | 31
HALTERUNGEN | MOUNTING OPTIONS | SUPPORT | MONTAGEMOGELIJKHEDEN
SATTELSTÜTZENKLEMME | SEAT POST CLAMP
COLLIER TIGE DE SELLE | ZADELPENKLEM
Optionale Montage: Klemmschelle für 27,2 & 31,6 mm
Sattelstützen für feste Montage
Mounting option: Seat post clamp for 27.2 & 31.6 mm seat posts
Installation optionnelle : collier tige de selle pour 27,2 & 31,6 mm,
installation pérmanente
Montagemogelijkheid: klemmen voor vaste montage aan
zadelpennen met diameter 27,2 & 31,6 mm
Art. No: N-SPC-27.2-BLK (27.2 mm)
Art. No: N-SPC-31.6-BLK (31.6 mm)
Z-REFLEKTOR | Z-REFLECTOR
Z-REFLÉCTEUR | Z-REFLECTOR
Gepäckträgermontage (StVZO zugelassen)
Rack mounting (approved by German law)
Installation sur le porte-bagage (conforme à la législation routière allemande)
Montage aan bagagedrager (toegelaten door Duitse wet)
Art. No: N-ZR1
§
StVZO
ALLGEMEINE HINWEISE | GENERAL INFORMATION
INFORMATIONS GÉNÉRALES | ALGEMENE INFORMATIE
PFLEGEHINWEISE
DE
• Nie einen Hochdruckreiniger benutzen
• Reinigen Sie mit
einem weichen Tuch
• Keine aggressiven Reinigungsmittel
verwenden (auch kein Alkohol!)
CARE INSTRUCTIONS
EN
• Never use a high-pressure hose or
alcohol-containing fluids to clean.
• Clean with water and a soft, clean cloth
• Do not use aggressive cleaning agents
(also no alcohol!)
Wasser und
CONSEILS DE NETTOYAGE
FR
• Ne jamais utiliser un nettoyeur haute pression
• Veuillez utiliser un tissu et de l’eau
• Ne pas nettoyer avec des détergents aggressifs ou
avec de l’alcool
ONDERHOUDSINSTRUCTIES
NL
• Gebruik nooit een hogedrukspuit
• Reinig met water en een zachte, schone doek
• Gebruik geen agressieve reinigingsmiddelen
(ook geen alcohol!)
32 | 33
ALLGEMEINE HINWEISE | GENERAL INFORMATION
INFORMATIONS GÉNÉRALES | ALGEMENE INFORMATIE
GARANTIE & SERVICE
DE
5 Jahre Garantie*
Die Garantie erlischt bei unsachgemäß durchgeführten Reparaturen und beim Öffnen des Gehäuses.
Registrierung und Informationen finden Sie unter:
supernova-lights.com/registrieren.
Immer mehr Antriebshersteller arbeiten an einer
Kompatibilität zu unseren Produkten. Daher gibt
es regelmäßige Updates der Anleitung. Bitte vergleichen Sie die Versionsnummer auf der Titelseite
mit der aktuell online gestellten Version auf unserer
Webseite:
supernova-lights.com/service/downloads/.
* Registrieren Sie Ihr Supernova Produkt unter www.supernova-lights.com/registrieren und verlängern Sie Ihre reguläre 2-Jahres
Garantie auf 5 Jahre! |
to 5 years!
GARANTIE & SERVICE
FR
5 ans de garantie*
En réalisant des réparations inappropriées ou en ouvrant le boîtier, la garantie est annulée. Vous trouvez
l‘enrégistrement et plus d‘info sur :
supernova-lights.com/register.
De plus en plus de fabricants de moteurs développent des produits compatibles avec nos produits.
Par conséquent, il y a des actualisations régulierès
de ce manuel. Veuillez comparer le numéro de votre
version sur la couverture avec celle de la version
actuelle que vous trouvez sur notre site web :
supernova-lights.com/downloads/.
Register your Supernova product at www.supernova-lights.com/register and extend the standard 2-year warranty
GARANTIE & SERVICE
EN
5 years warranty*
The warranty is void if the housing is opened and
in case of unqualified repairs. Registration and
Information can be found at:
supernova-lights.com/register.
More and more drive manufacturers work with us to
become Supernova-compatible. This means that we
will regularly update this manual. Please compare
the version number on the cover with the latest
version on our website:
supernova-lights.com/en/service/downloads/.
GARANTIE & SERVICE
NL
5 jaar garantie*
De garantie vervalt bij onjuist uitgevoerde reparaties
en wanneer de behuizing wordt geopend. Registratie
en informatie vindt u onder:
supernova-lights.com/register
Steeds meer fabrikanten van aandrijvingen werken
eraan om compatibel te worden met de producten
van Supernova. Daarom wordt de handleiding
regelmatig bijgewerkt. Vergelijk het versienummer
op de voorpagina met de actuele onlineversie op
onze website:
supernova-lights.com/en/service/downloads/.
* Registrez votre produit Supernova sur : www.supernova-lights.com/register et prolongez la garantie standard de 2 à 5 ans !
Registreer uw Supernova product op www.supernova-lights.com/register en verleng uw standaard garantie van 2 jaar naar 5 jaar!
34 | 35
DE | EN
SUPERNOVA DESIGN GmbH & Co. KG
Industriestr. 26 | 79194 Gundelfingen
Germany
+49 (0) 761 600 629 - 0
info@supernova-lights.com
www.supernova-lights.com
Loading...
