Supermicro Supero C7Z370-CG-IW Quick Reference Manual

C7Z370-CG-IW

C7Z370-CG-IW QUICK REFERENCE GUIDE Product Safety Information

Standardized Warning Statements

Motherboards

About Standardized Warning Statements

The following statements are industry standard warnings, provided to warn the user of situations which can potentially

cause a bodily injury. Should you have questions or experience difculty, contact Supermicro's Technical Support De-

partment for assistance. Only certied technicians should attempt to install or congure components.

Read this section in its entirety before installing or conguring components in the Supermicro chassis.

Battery Handling

Warning!

There is a danger of explosion if the battery is replaced incorrectly. Replace the battery only with the same or an equiva-

lent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer's instructions.

電池の取り扱い

電池交換が正しく行われなかった場合、破裂の危険性があります。 交換する電池はメーカーが推奨する型、または同等のもの
を使用下さい。 使用済電池は製造元の指示に従って処分して下さい。

警告
電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理
廢棄舊電池。

警告
电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理
废旧电池。

경고!

배터리가 올바르게 교체되지 않으면 폭발의 위험이 있습니다. 기존 배터리와 동일하거나 제조사에서 권장하는 동등한
종류의 배터리로만 교체해야 합니다. 제조사의 안내에 따라 사용된 배터리를 처리하여 주십시오.

Note: For complete product safety information, refer to http://www.supermicro.com/about/policies/safety_information.cfm.









C7Z370-CG-IW QUICK REFERENCE GUIDE

限用物質含有情況標示聲明書

限用物質含有情況標示聲明書

設備名稱：主機板 /

Motherboard

單元Ｕnit

限用物質及其化學符號

鉛Lead

(Pb)

汞

Mercury

(Hg)

鎘

Cadmium

(Cd)

六價鉻

Hexavalent

chromium

(Cr

+6

)

多溴聯苯

Polybrominated

biphenyls

(PBB)

多溴二苯醚

Polybrominated

diphenyl ethers

(PBDE)

主機板

(Motherboard)

－

○ ○ ○ ○ ○

備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準

值。

備考2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。

備考3.〝－〞係指該項限用物質為排除項目。

Equipment name

型號（型式）：C7Z370-CG-IW

Type designation (Type)

Restricted substances and its chemical symbols

Declaration of the Presence Condition of the Restricted Substances Marking

Note 1：“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the

reference percentage value of presence condition.

Note 2：“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.

Note 3：The “−” indicates that the restricted substance corresponds to the exemption.

C7Z370-CG-IW QUICK REFERENCE GUIDE BIOS POST Code

AMI BIOS POST Codes

About AMI BIOS POST Codes

The table below lists some of AMI BIOS POST codes. For more information, refer to https://www.supermicro.com.tw/

manuals/other/AMI_BIOS_POST_Codes_for_Grantley_Motherboards.pdf.

Code Description

0x32 CPU post-memory initialization is started

0x55 No Memory detected or memory failed

0x63 CPU DXE initialization is started

0x69 North Bridge DXE initialization is started

0x70 South Bridge DXE initialization is started

0x92 PCI Bus initialization is started

0x99 Super IO Initialization

0x9A USB initialization is started

0xA0 IDE initialization is started

0xA9 Boot into BIOS setup menu

0xAE Legacy Boot event

0xB2 Legacy Option ROM Initialization

0xB4 USB hot plug

0xD6 No VGA device

0xD7 No Keyboard plug in

0xF2 Recovery process started

0xF9 Recovery capsule is not found

C7Z370-CG-IW QUICK REFERENCE GUIDE

Notes

Notes

C7Z370-CG-IW

Quick RefeRence Guide Rev. 1.0

S

UPERMICR

R

ACA

C

DESIGNED IN USA

C7Z370-CG-IW

REV:1.01

MAC CODE

BAR CODE

JWD1

J9701

J9702

JPME2

JBR1

I-SATA3

I-SATA2

I-SATA1

I-SATA0

LED2

LED5

JD1

JF1

JSD1

JPW1

LED1

JPW2

JCMOS

OC1

JSPDIF_OUT

JL1

CPU LED

BOOT LED

DIMM LED

VGA LED

CPU

MH12

B1

JRLED1

PCI-E M.2-E1

PCI-E M.2-M1

SYS_FAN1

CPU_FAN1

USB 6/7(3.0)

DIMMB1

DIMMA1

CPU SLOT7 PCI-E 3.0 X16

JUSBLAN1
JUSBC

LED

HDD

LED

PWR

ON

PWR

RST

X

OH/FF

1

NIC

X

USB 8/9(3.1)

USB 4/5(3.0)

HDMI/DP

USB 0/1

HD AUDIO

AUDIO FP

JPUSB1

PS/2 KB/MOUSE

USB 2/3 (3.0)

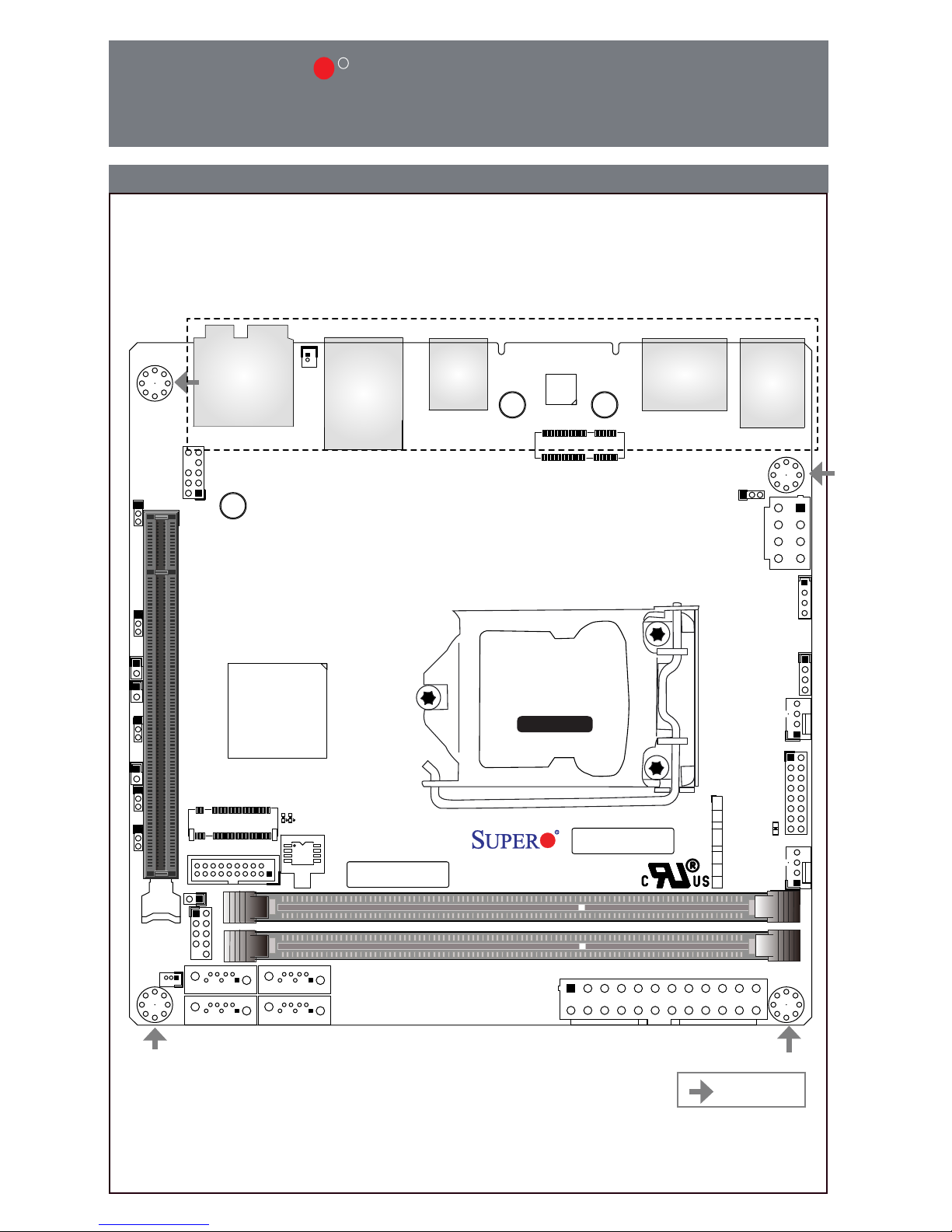

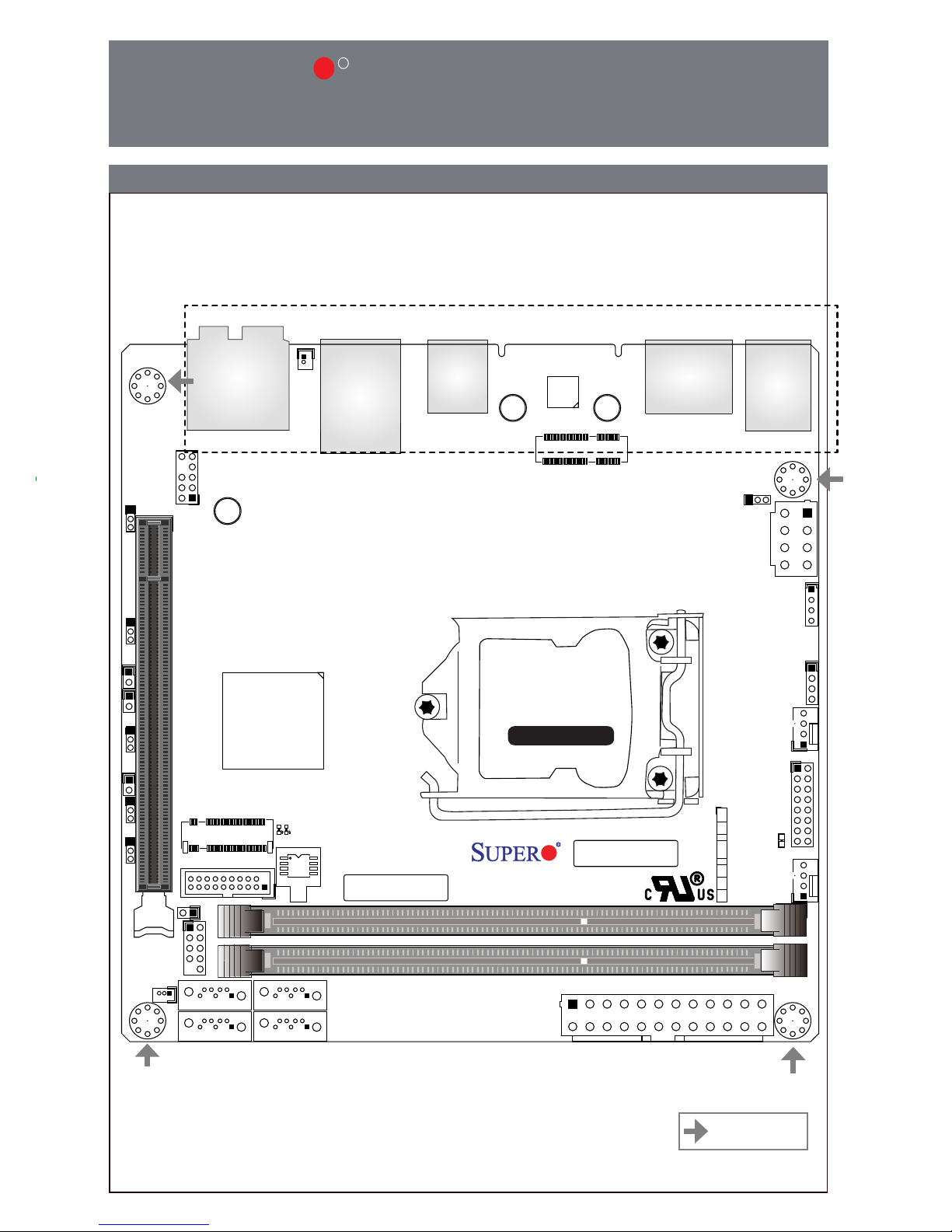

Motherboard Layout and Features

8th Gen

Intel® CoreTM i7/i5/i3

Series CPU

= mounting hole

LGA 1151

I/O BACK PANEL

Package contents

• One (1) Supermicro Motherboard

• Four (2) SATA Cables, One (1) I/O Shield

• One (1) Quick Reference, One (1) Driver CD

Jumpers and Connectors

Jumpers

Connectors

Jumper Description Default

JCMOS

Clear CMOS

Open: Normal
Short: Clear CMOS

J9701/J9702 Manufacturing Mode 1-2: Normal

JBR1 BIOS Recovery 1-2: Normal

JPME2 Intel® Manufacturing Mode 1-2: Normal

JPUSB1 USB Wake Up Enable (Back Panel USB 2/3) 1-2: Enable

JWD1 Watch Dog Function Enable 1-2: Reset

Connector Description

AUDIO FP Front Panel Audio Header

B1 RTC Battery

CPU_FAN1 CPU Fan Header

CPU SLOT7 PCI-E 3.0 x16 PCI Express x16 Slot (PCI-E 3.0 x16 link)

HD AUDIO High Denition Audio

HDMI/DP High Denition Multimedia Interface/DisplayPort

I-SATA0~3 (Intel® Z370) Serial ATA (SATA) 3.0 (6Gb/sec)

JD1 External Speaker Header

JF1 Front Control Panel Header

JL1 Chassis Intrusion Header

JPW1 24-pin ATX Main Power Connector (Required)

JPW2 8-pin CPU Power Connector (Required)

JRLED1 RGB Header

JSD1 SATA DOM (Disk-On-Module) Power Connector

JSPDIF_OUT Sony/Philips Digital Interface (S/PDIF) Out Header

KB/MOUSE PS/2 Keyboard/Mouse Port

LAN RJ45 GbE LAN Port

OC1 2-pin Header for Overclocking Setting

PCI-E M.2 CONNECTOR M1,
M2

PCI-E M.2 Connectors (Small form factor devices and other portable devices
for high speed NVMe SSDs)

*PCI-E M.2 CONNECTOR M2 is on the bottom side of the board

PCI-E M.2 -E1 Wi+BT

SYS_FAN1 System Fan Header

USB 0/1 Front Panel Universal Serial Bus (USB) 2.0 Ports (Black)

USB 2/3, USB 4/5(3.0) Back Panel USB 3.0 Ports (Blue)

USB 6/7(3.0) Front Panel Accessible USB 3.0 Headers (Blue)

USB 8/9 (3.1) Back Panel USB 3.1 Type A (Red) , Type C Ports (Red)

ContaCt InformatIon

• www.supermicro.com (Email: [email protected])

• Manuals: http://www.supermicro.com/support/manuals

• Drivers & Utilities: ftp://ftp.supermicro.com

• Safety: http://www.supermicro.com/about/policies/safety_information.cfm

Note: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please
refer to our website at http://www.supermicro.com/products/motherboard.

2) Always connect the power cord last, and always remove it before adding, removing or changing any hardware components.

3) Only use 8th Generation Intel® CoreTM i7/i5/i3/Pentium®/Celeron® to boot up, other wise system will not be powered on.

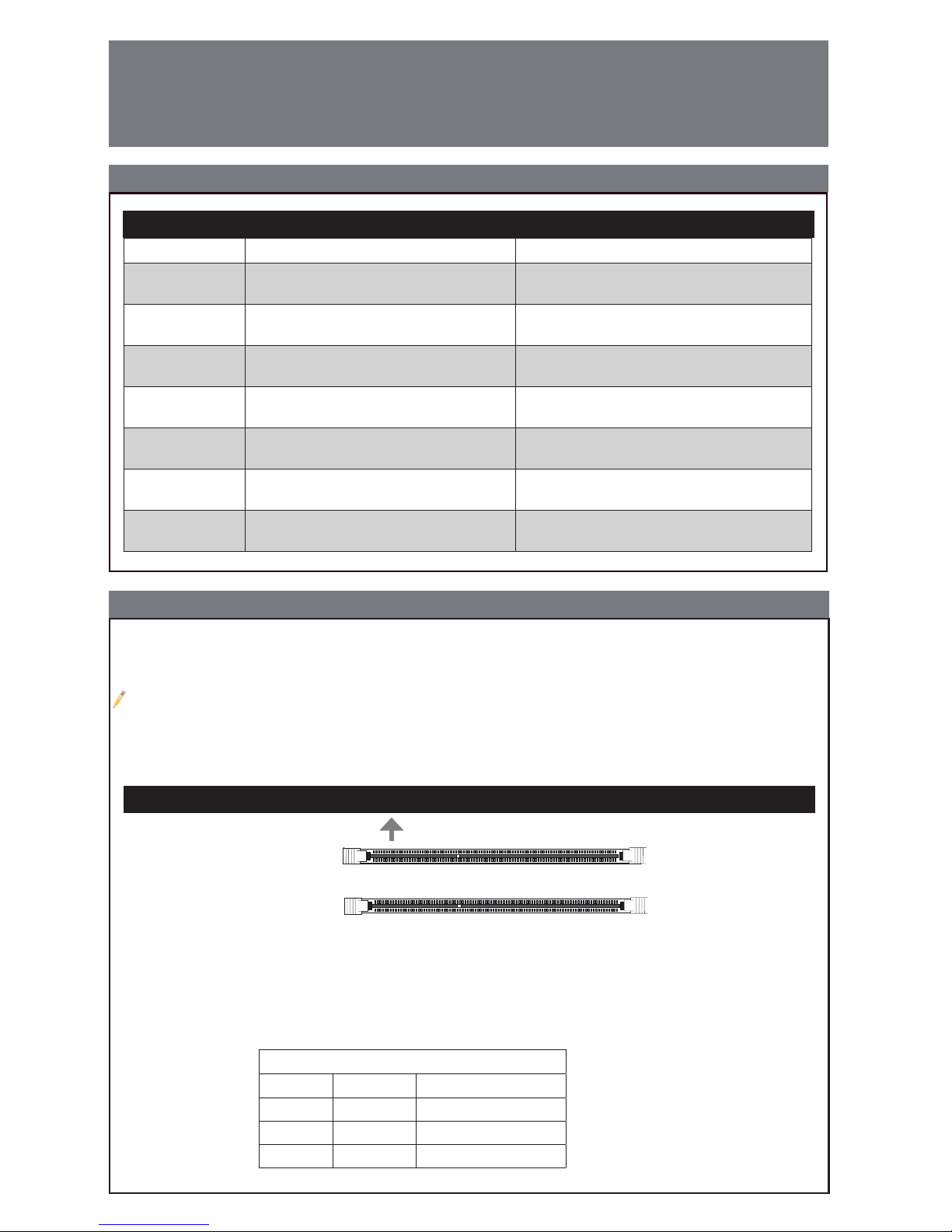

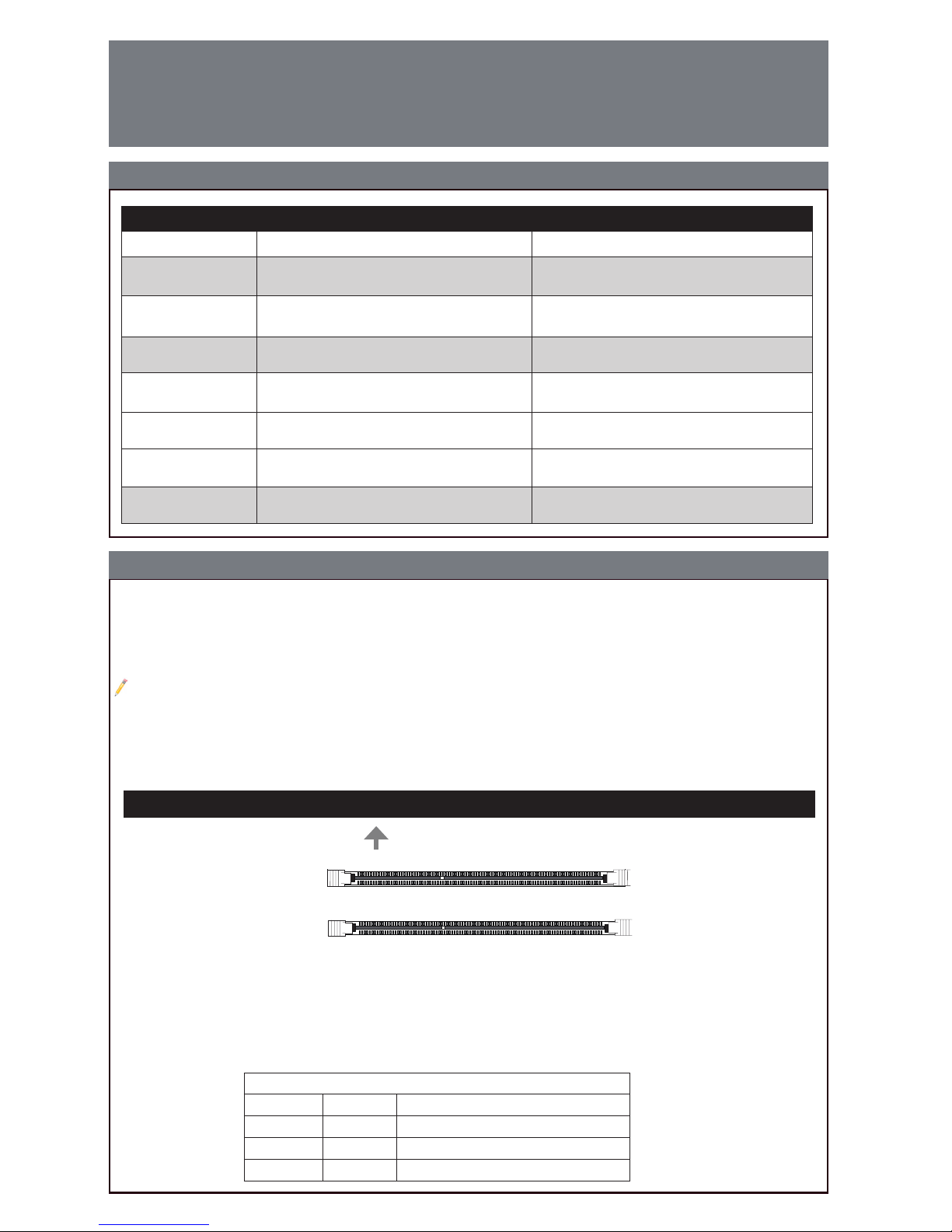

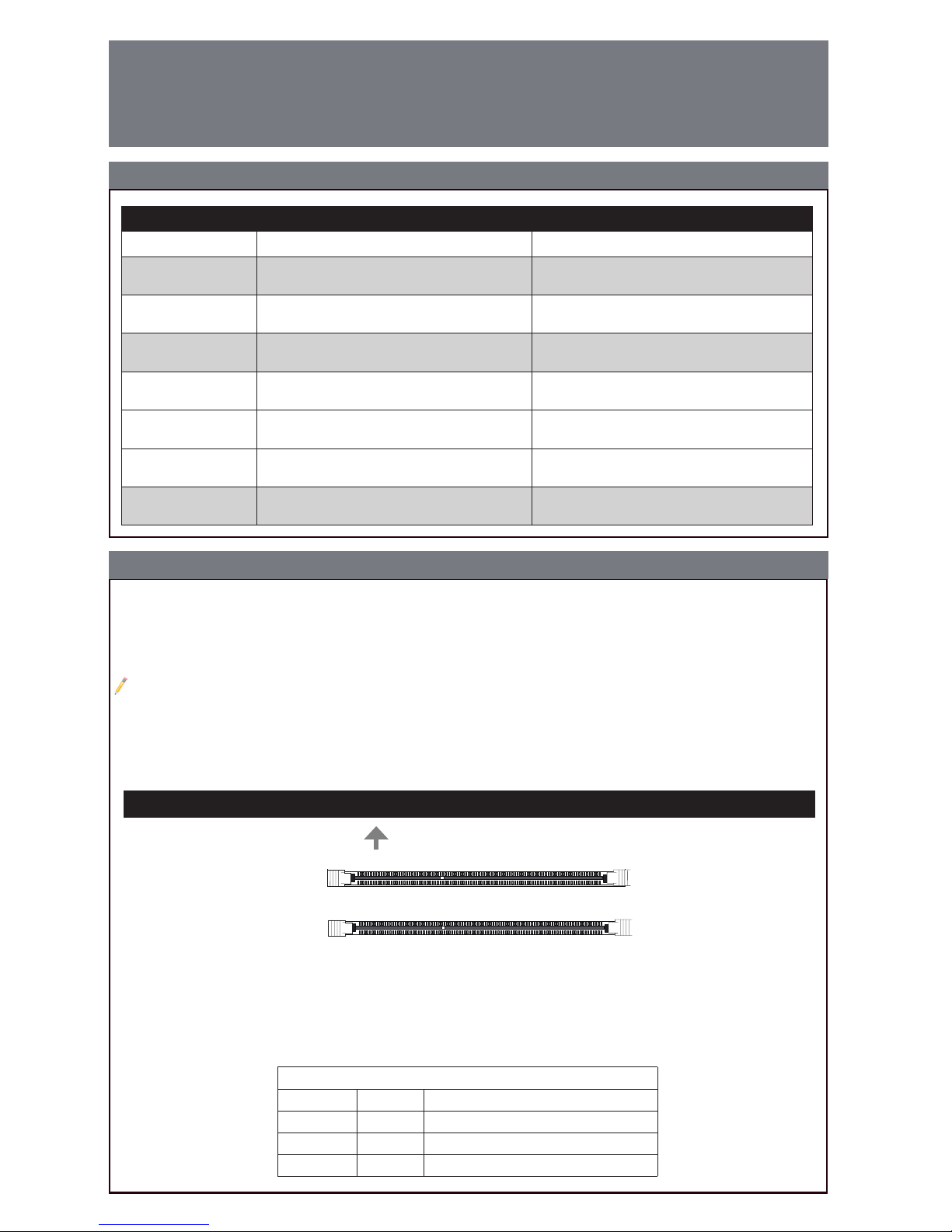

LED Indicators

LED indicators

CPU & Memory Support

Towards the CPU

Memory Population Guidelines

When installing memory modules, the DIMM slots should be populated in the following order:

DIMMA1, then DIMMB1.

• Always use DDR4 DIMM modules of the same size, type and speed.

• Mixed DIMM speeds can be installed. However, all DIMMs will run at the speed of the slowest DIMM.

Recommended Population (Balanced)

DIMMA1 DIMMB1 Total System Memory

4GB 4GB 8GB

8GB 8GB 16GB

16GB 16GB 32GB

DIMMB1 (Grey Slot)

DIMMA1 (Grey Slot)

DIMM Memory Installation

The C7Z370-CG-IW supports an 8th Gen Intel® CoreTM i7/i5/i3/Pentium®/Celeron® processor, up to 32GB of Unbuf-

fered (UDIMM) non-ECC DDR4 memor y, 2666MHz to 3733+MHz (OC) in two 288-pin memory slots. Populating these

DIMM slots with a pair of memory modules of the same type and same size will result in interleaved memory, which

will improve memory performance.

LED Description Color/State

BOOT LED

Bootable Device POST (Power-On Self­Test) Status

Bootable Device POST: Red ON
Bootable Device POST Completion: OFF

CPU LED CPU POST(Power-On Self-Test) Status

CPU POST: Yellow ON
CPU POST Completion: OFF

DIMM LED DIMM POST(Power-On Self-Test) Status

DIMM POST: Blue ON
DIMM POST Completion: OFF

VGA LED

Onboard VGA POST (Power-On Self-Test)
Status

Onboard VGA POST: Green ON
Onboard VGA POST Completion: OFF

LED1

Power On: Green On
S3 (Suspend to RAM) LED

Power On: Green ON
S3: Green Blinking

LED2 PCI-E M.2 Connector #2 LED

PCI-E/SATA Device Detected: Green ON
Activlity: Green Blinking

LED5 PCI-E M.2 Connector #1 LED

PCI-E Device Detected: Green ON
Activlity: Green Blinking

MNL-2028-QRG-100

© 2017 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without

Supermicro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time

of printing; however, it is not guaranteed.

Notes

• Graphics shown in this quick reference guide are for illustration only. Your components may or
may not look exactly the same as drawings shown in this guide.

• Refer to Chapter 2 of the User Manual for detailed information on jumpers, connectors, LED
indicators, memory support and CPU/motherboard installation instructions.

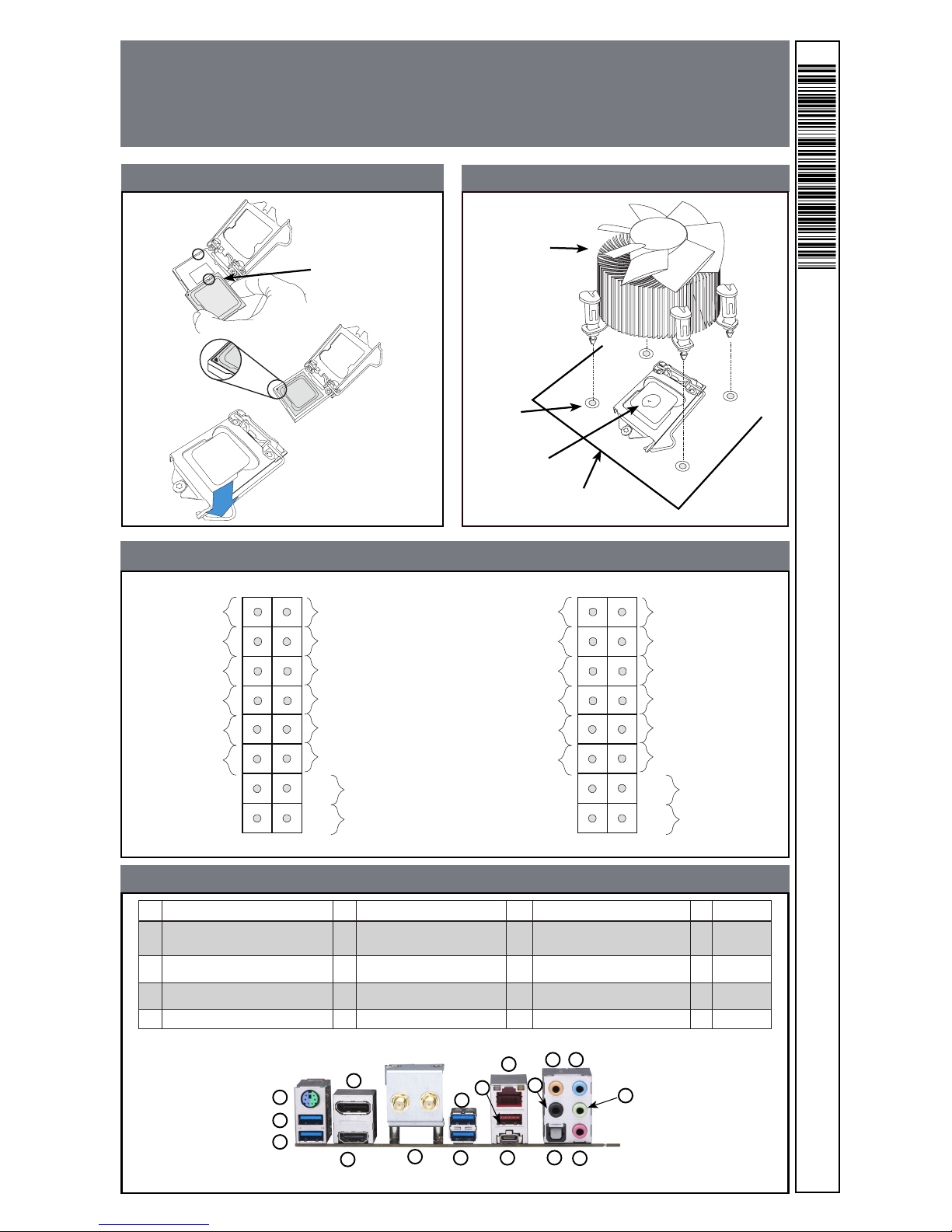

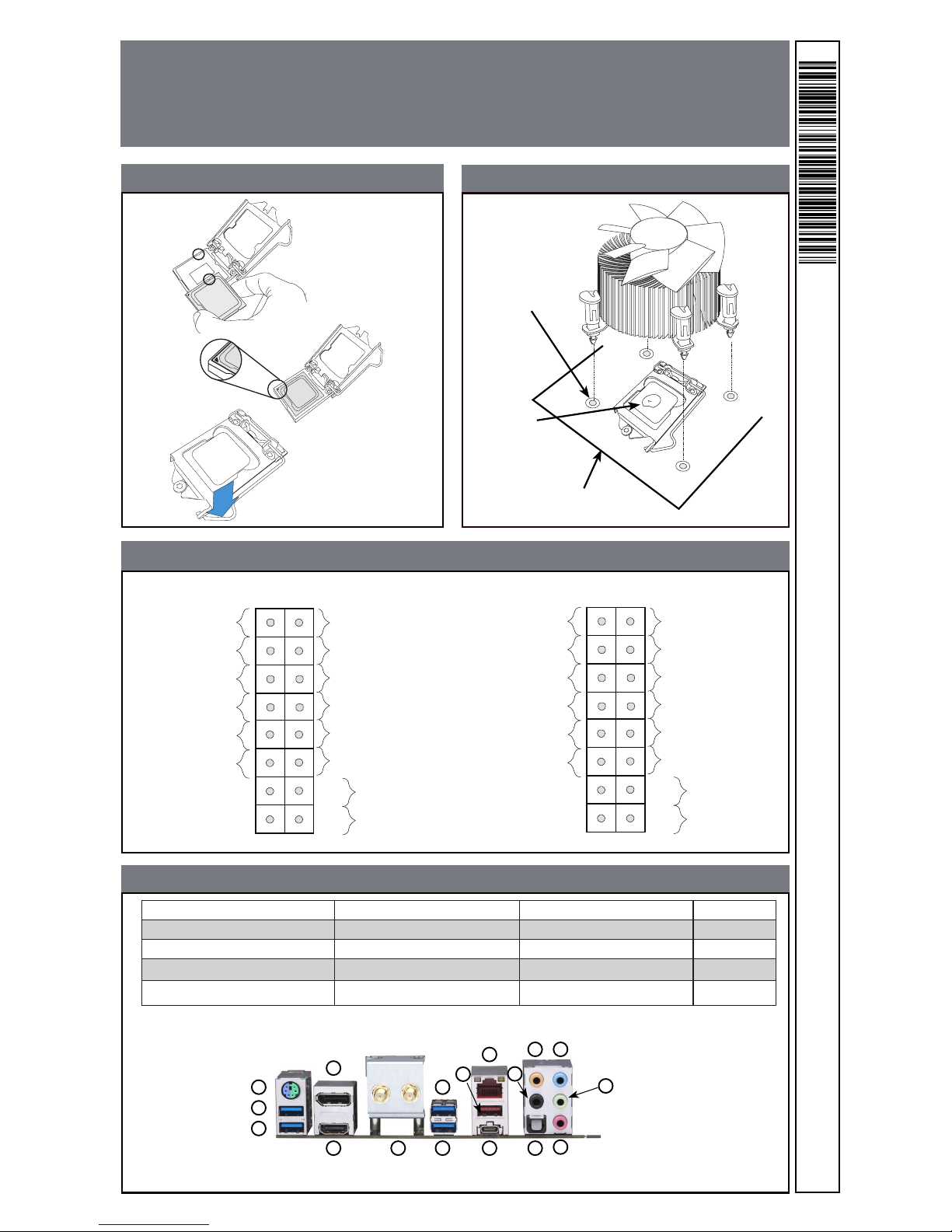

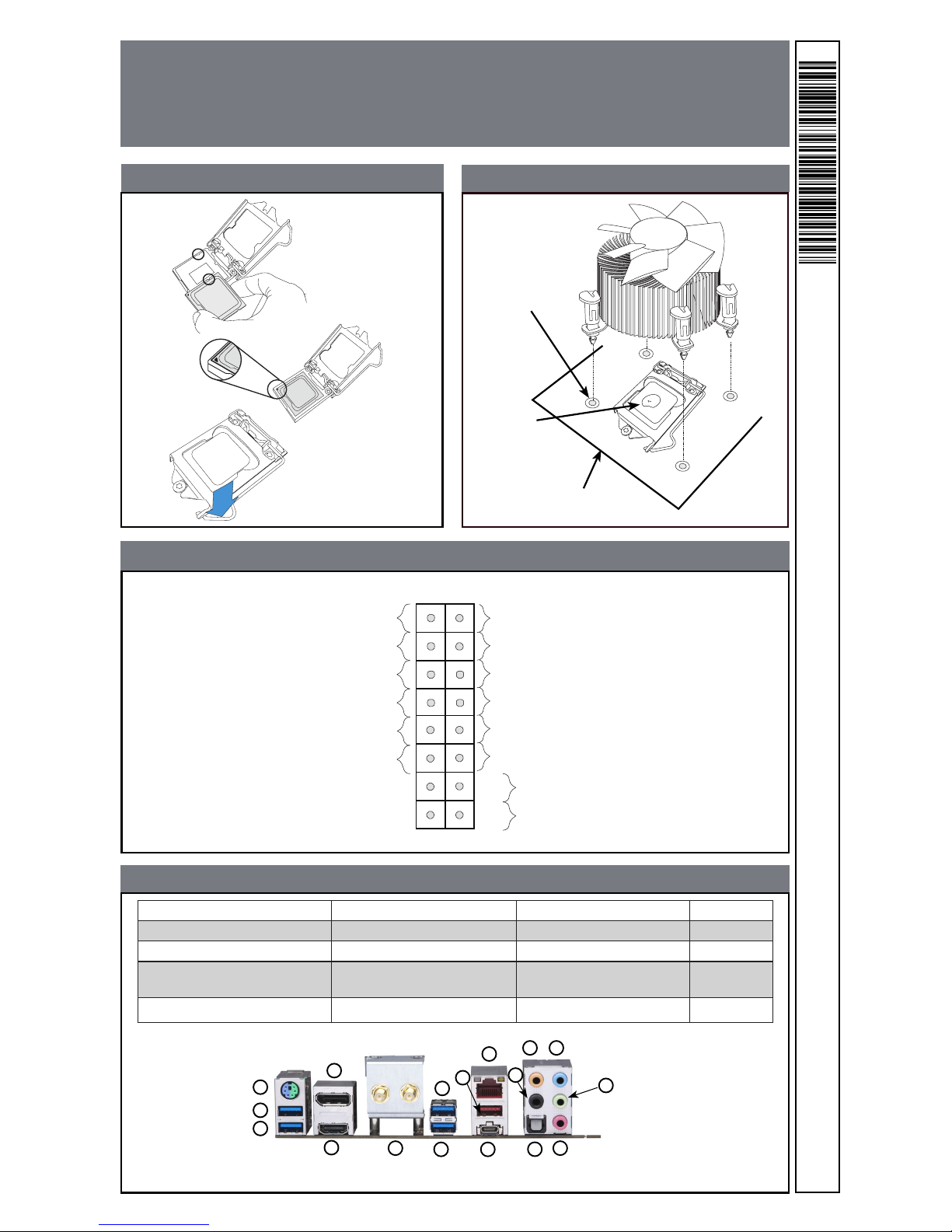

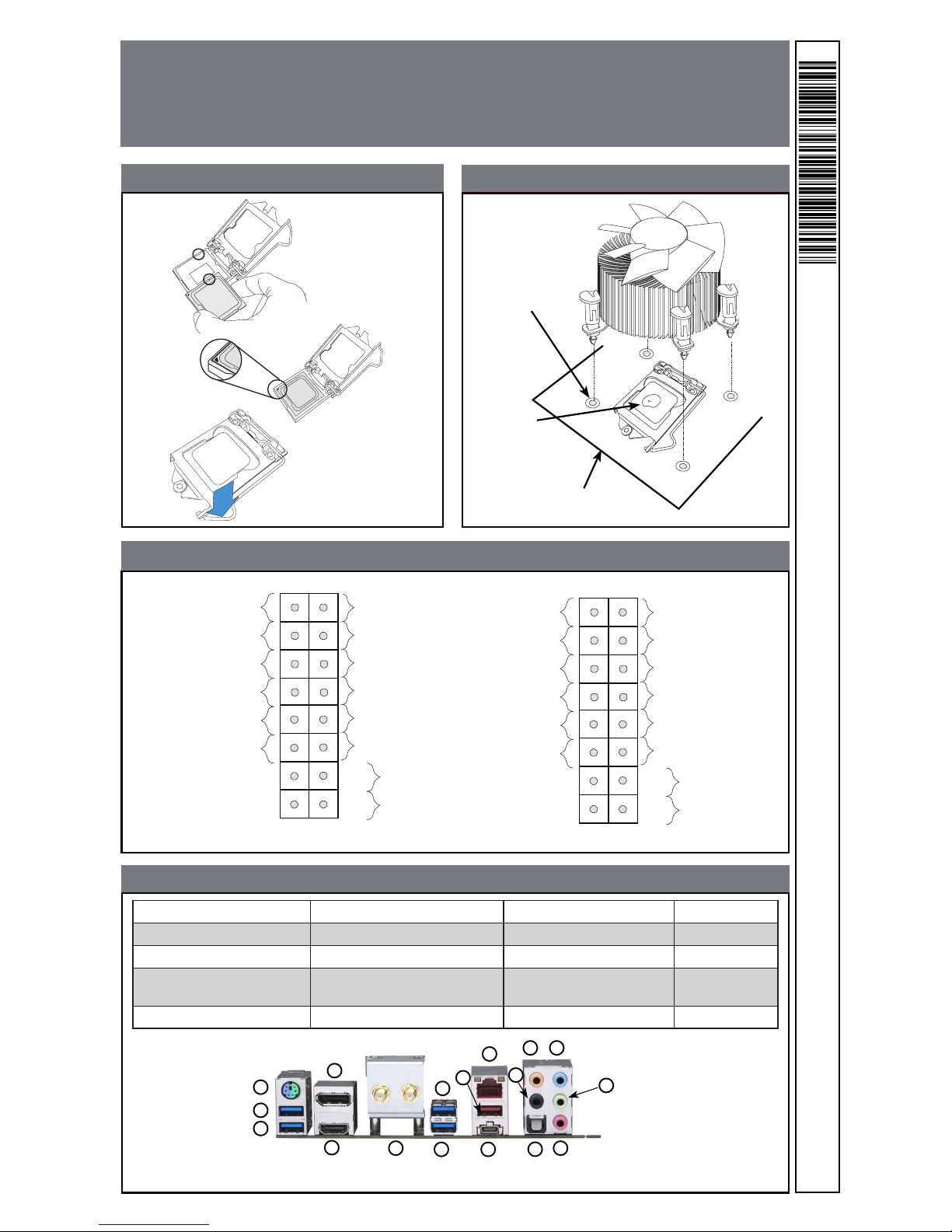

Front Control Panel (JF1)

CPU Installation

Heatsink Installation

Heatsink
with Fan

Motherboard

Mounting Hole

Back Panel I/O Connectors

C7Z370-CG-IW

Add
thermal paste

Power Button

Overheat/
Fan Fail LED (-)

1

NIC1 LED (-)

Reset Button

2

HDD LED (-)

POWER LED (-)

Reset

PWR

POWER LED (+)

Ground

Ground

X

X

HDD LED (+)

NIC1 LED (+)

Overheat/
Fan Fail LED (+)

1516

X

X

A. PS/2 Keyboard/Mouse Port F. Wi+BT K. USB 3.1 Port 9 (Type C) P. Line Out

B. USB 3.0 Port 2 G. USB 3.0 Port 4 L. Center/LFE Out Q. Mic In

C. USB 3.0 Port 3 H. USB 3.0 Port 5 M. Surround Out

D. Display Port I. Gigabit Ethernet RJ45 LAN

Port

N. S/PDIF Out

E. HDMI Port J. USB 3.1 Port 8 (Type A) O. Line In

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

美超微電腦股份有限公司

C7Z370-CG-IW

快速參考指南 版本 1.00

S

UPERMICR

R

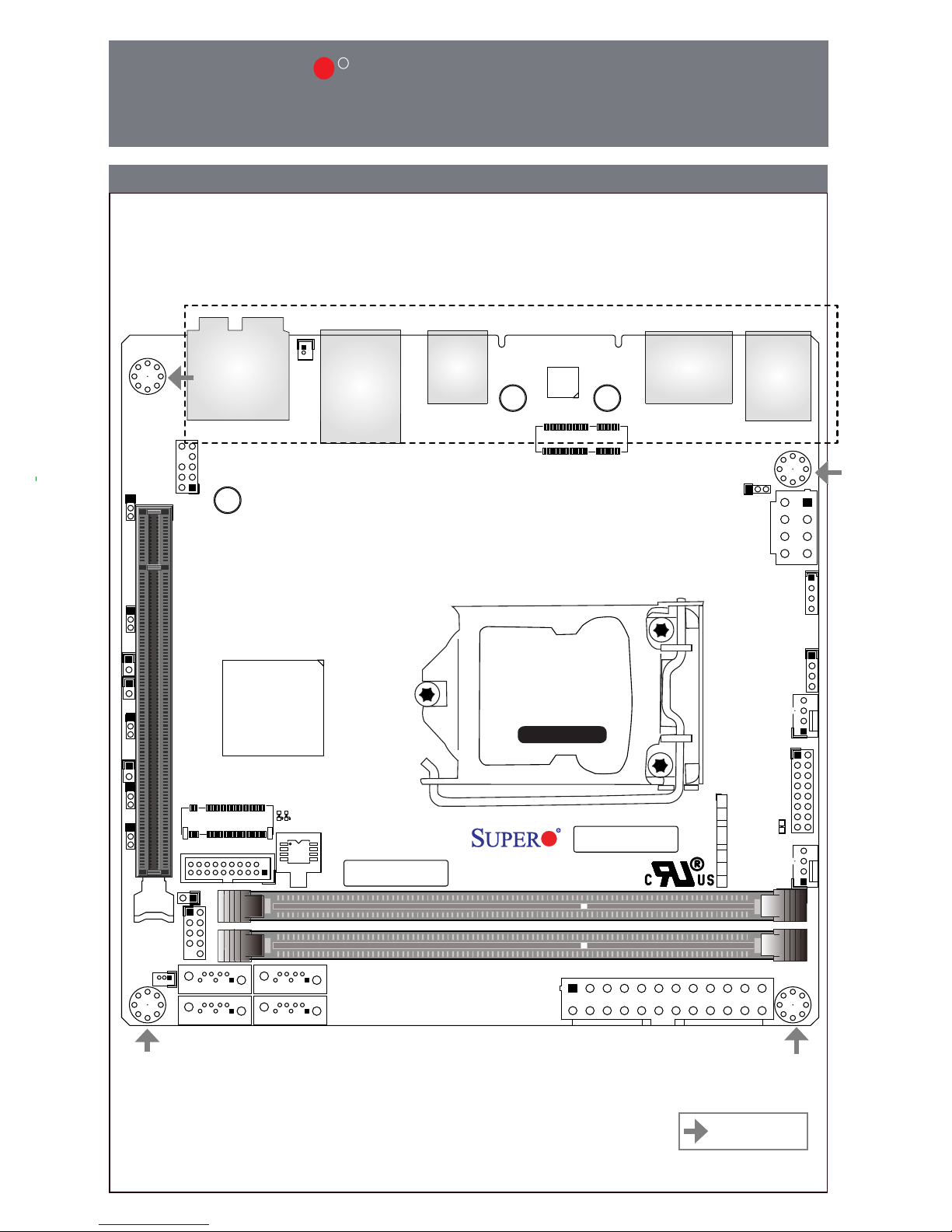

主機板元件配置圖

ACA

C

DESIGNED IN USA

C7Z370-CG-IW

REV:1.01

MAC CODE

BAR CODE

JWD1

J9701

J9702

JPME2

JBR1

I-SATA3

I-SATA2

I-SATA1

I-SATA0

LED2

LED5

JD1

JF1

JSD1

JPW1

LED1

JPW2

JCMOS

OC1

JSPDIF_OUT

JL1

CPU LED

BOOT LED

DIMM LED

VGA LED

CPU

MH12

B1

JRLED1

PCI-E M.2-E1

PCI-E M.2-M1

SYS_FAN1

CPU_FAN1

USB 6/7(3.0)

DIMMB1

DIMMA1

CPU SLOT7 PCI-E 3.0 X16

JUSBLAN1
JUSBC

LED

HDD

LED

PWR

ON

PWR

RST

X

OH/FF

1

NIC

X

USB 8/9(3.1)

USB 4/5(3.0)

HDMI/DP

USB 0/1

HD AUDIO

AUDIO FP

JPUSB1

PS/2 KB/MOUSE
USB 2/3 (3.0)

8th Gen

Intel® CoreTM i7/i5/i3

Series CPU

= 裝機孔

LGA 1151

I/O BACK PANEL

單一主機板包裝盒內容清單

• Supermicro C7Z370-CG-IW 主機板x1

• SATA 訊號線 x2

• 後檔板 x1

• 快速參考指南 x1

• 驅動程式光碟片 x1

連接埠 說明

AUDIO FP

前面板音效接頭

B1

RTC電池接頭

CPU_FAN1

中央處理器風扇接頭

CPU SLOT7 PCI-E 3.0 x16

1個PCI Express x16插槽，支援PCI-E 3.0 x16 運作效能規格

HD AUDIO

背板 5個音源接頭(中央及重低音輸出、後喇叭輸出、音源輸入、音源輸出、麥克
風)和1個S/PDIF光纖輸出插座

HDMI/DP

背板1個DisplayPort 1.2a 接頭(上方)，1個 HDMI 2.0 接頭(下方)

I-SATA0~3

（Intel® Z370）序列 ATA介面（SATA 3.0）連接埠 0~5（6Gb/秒）

JD1

外接喇叭接頭

JF1

前面板接頭

JL1

機殼防盜裝置接頭

JPW1

24針腳ATX 主電源連接埠（必備）

JPW2

8針腳CPU電源連接埠（必備）

JRLED1

RGB光條接頭

JSD1

SATA DOM (磁碟模組) 電源連接埠

JSPDIF_OUT

S/PDIF（索尼/飛利浦數位傳輸介面）輸出接頭

KB/MOUSE

背板1個PS/2鍵盤/滑鼠共用接頭

LAN

背板1個RJ-45 網路連接埠

OC1

超頻設定插座(2-針腳 OC1)

PCI-E M.2 CONNECTOR

M1, M2

PCIe M.2 介面連接埠，適用具高速傳輸NVMe介面之小尺寸以及其他可攜式M.2
固態硬碟

PCI-E M.2 E1

無線網路卡+藍芽卡接頭

SYS_FAN1

系統風扇接頭

USB 0/1

前面板USB 2.0 規格連接埠 (黑色)

USB 2/3, USB 4/5 (3.0)

背板USB 3.0 規格連接埠(藍色)

USB 6/7 (3.0)

前面板USB 3.0 規格連接埠 (藍色)

USB 8/9 (3.1)

背板 USB 3.1 Type-A連接埠 (紅色)，USB3.1 Type-C連接埠 (紅色)

跳線器/連接埠

連接埠（Connector）

跳線器 說明 預設值

JCMOS

（可讀寫隨機存取記憶體晶片）組態資料清除 開路:正常

短路:組態資料清除

J9701/J9702

工廠製造設定模式 針腳 1-2: 正常

JBR1

BIOS 復原 針腳 1-2: 正常

JPME2

Intel®製造模式 針腳 1-2: 正常

JPUSB1

啟用USB喚醒（背板USB 2/3） 針腳 1-2: 啟用

JWD1

啟動系統監控（Watch Dog）功能 針腳 1-2: 重設

跳線器（Jumper）

線上技術支援及下載

• 聯絡我們（技術支援信箱）：www.supermicro.com （Email: [email protected]）

• 產品手冊文件：http://www.supermicro.com/support/manuals

• 驅動程式及工具程式：ftp://ftp.supermicro.com

• 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm

本主機板 C7Z370- CG-IW 支援第八代 Intel® Core

TM

i7/i5/i3/Pentium®/Celeron®處理器。記憶體支援Unbuf-

fered DIMM non-ECC DDR4，容量最高可達 32GB，及兩個 2666MHz至3733+MHz （超 頻）288支針腳的記

憶體插槽。欲取得雙通道效能，請安裝成對相同型號與速度之記憶體。

LED 指示燈

LED 指示燈

CPU & Memory Support

中央處理器及記憶體支援

此面朝向中央處理器

DIMMB1 （灰色插槽）

DIMMA1 （灰色插槽）

DIMM（記憶體模組）安裝方式

LED燈 說明 燈號顏色/情況

BOOT LED

顯示硬碟開機時POST 狀態

正在執行硬碟POST程序: 紅燈
完成硬碟POST程序: 燈滅

CPU LED

顯示CPU BIOS POST狀態

正在執行CPU POST程序: 黃燈
完成CPU POST程序: 燈滅

DIMM LED

顯示記憶體 BIOS POST狀態

正在執行記憶體POST程序: 藍燈
完成記憶體POST 程序: 燈滅

VGA LED

顯示VGA顯示卡開機時POST狀態

正在執行VGA顯示卡POST 程序: 綠燈
完成VGA顯示卡POST 程序: 燈滅

LED1

開啟S3模式（待機）指示燈

開機: 綠燈
待機S3模式: 綠燈閃爍

LED2

PCIE M.2 #2 指示燈

綠色: 持續亮燈
動作: 綠燈閃爍

LED5

PCIE M.2 #1 指示燈

綠色: 持續亮燈
動作: 綠燈閃爍

請依照以下說明及表格安裝記憶體模組：

• 請遵循下列插槽編號順序依序安裝：

DIMMA1（通道A、插槽1）、DIMMB1（通道B、插槽1）

。

• 請使用相同型號（DDR4 DIMM）與速度之記憶體。若混合使用不同速度之記憶體，系統將
依較低的記憶體速度執行。

建議插槽使用方式

DIMMB1 DIMMA1

系統記憶體總容量

4GB 4GB 8GB

8GB 8GB 16GB

16GB 16GB 32GB

註： 1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁
(http://www.supermicro.com/products/motherboard)。

2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線，待確實完成所有程序後，再重新連接電源線。

3) 安裝CPU處理器時,請務必確認只使用Intel第八代 Intel® CoreTM i7/i5/i3/Pentium®/Celeron® 處理器再開
啟系統電源。安裝不支援的CPU處理器,將導致系統無法正常運作。

MNL-2028-QRG-100

備註：

© 2017 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司

所有，所有提供資訊於印刷之際視為但不保證正確。

• 快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。

• 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請

參閱《Supermicro c7Z370-cG-iW使用手冊》第二章。

Power Button

Overheat/
Fan Fail LED (-)

1

NIC1 LED (-)

Reset Button

2

HDD LED (-)

POWER

LED (-)

Reset

PWR

POWER LED (+)

Ground

Ground

X

X

HDD LED (+)

NIC1 LED (+)

Overheat/
Fan Fail LED (+)

1516

X

X

前面板控制配置（JF1）

中央處理器安裝方式

散熱器安裝方式

散熱器
與風扇

主機板

安裝孔

背板輸出/輸入連接埠

A

PS/2 鍵盤(滑鼠)連接埠

F

無線網路+藍芽天線接頭

K

USB9 (3.1) 連接埠 (Type C) P 音效輸出

B

USB2 (3.0) 連接埠

G

USB4 (3.0) 連接埠

L

中央/低音聲道輸出 Q 麥克風

插孔

C

USB3 (3.0) 連接埠

H

USB5 (3.0) 連接埠

M

環繞聲道輸出

D

Ｄisplay Port 顯示連接埠

I

RJ45 LAN 乙太網路連接埠

N

S/PDIF 輸出

E

HDMI 高畫質多媒體介面連接埠

J

USB8 (3.1) 連接埠(Type A)

O

音效輸入

C7Z370-CG-IW

塗上散熱膏

曢㹷捜

怵䆘/梏㈮
㔬暃 LED (-)

1

䶙⍈

1 LED (-)

憴娔捜

2

䡓䢆

LED (-)

曢㹷 LED (-)

憴娔

曢㹷

曢㹷 LED (+)

㎌✗

㎌✗

X

X

䡓䢆 LED (+)

䶙⍈1 LED (+)

怵䆘/梏㈮
㔬暃 LED (+)

1516

X

X

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

S

UPERMICR

R

美超微电脑股份有限公司

C7Z370-CG-IW

快速参考指南 版本 1.00

主机板元件配置图

ACA

C

DESIGNED IN USA

C7Z370-CG-IW

REV:1.01

MAC CODE

BAR CODE

JWD1

J9701

J9702

JPME2

JBR1

I-SATA3

I-SATA2

I-SATA1

I-SATA0

LED2

LED5

JD1

JF1

JSD1

JPW1

LED1

JPW2

JCMOS

OC1

JSPDIF_OUT

JL1

CPU LED

BOOT LED

DIMM LED

VGA LED

CPU

MH12

B1

JRLED1

PCI-E M.2-E1

PCI-E M.2-M1

SYS_FAN1

CPU_FAN1

USB 6/7(3.0)

DIMMB1

DIMMA1

CPU SLOT7 PCI-E 3.0 X16

JUSBLAN1
JUSBC

LED

HDD

LED

PWR

ON

PWR

RST

X

OH/FF

1

NIC

X

USB 8/9(3.1)

USB 4/5(3.0)

HDMI/DP

USB 0/1

HD AUDIO

AUDIO FP

JPUSB1

PS/2 KB/MOUSE
USB 2/3 (3.0)

8th Gen

Intel® CoreTM i7/i5/i3

Series CPU

= 装机孔

LGA 1151

I/O BACK PANEL

• 快速参考指南 x1

• 驱动程序光盘 x1

单一主机板包装盒內容清单

• Supermicro C7Z370-CG-IW 主机板x1

• SATA 数据线 x2

• 后挡板x1

接口 说明

AUDIO FP

前面板音效接口

B1

RTC电池接口

CPU_FAN1

中央处理器风扇接口

CPU SLOT7 PCI-E 3.0 x16

1个PCI Express x16插槽，支持PCI-E 3.0 x16 规格

HD AUDIO

背板 5个音源接口(中央及重低音输出、后喇叭输出、音源输入、音源输出、麦克
风)和1个S/PDIF光纤输出插座

HDMI/DP

背板1个DisplayPort 1.2a 接口(上方)，1个 HDMI 2.0 接口(下方)

I-SATA0~3

（Intel® Z370）串行 ATA介面（SATA 3.0）接口 0~5（6Gb/秒）

JD1

外接喇叭接口

JF1

前面板接口

JL1

机箱防盗接口

JPW1

24针脚ATX 主电源接口（必备）

JPW2

8针脚CPU电源接口（必备）

JRLED1

RGB光条接口

JSD1

SATA DOM (磁盘模組) 电源接口

JSPDIF_OUT

S/PDIF（索尼/飞利浦数字传输界面）输出接口

KB/MOUSE

背板1个PS/2键盘/鼠标共用接口

LAN

背板1个RJ-45网络接口

OC1

超频设定插座(2-针脚 OC1)

PCI-E M.2 CONNECTOR

M1, M2

PCIe M.2 接口，适用于高速传输NVMe接口M.2 固态硬盘

PCI-E M.2 E1

无线网卡+蓝牙接口

SYS_FAN1

系统风扇接口

USB 0/1

前面板USB 2.0 接口 (黑色)

USB 2/3, USB 4/5 (3.0)

背板USB 3.0 接口(蓝色)

USB 6/7 (3.0)

前面板USB 3.0 接口 (蓝色)

USB 8/9 (3.1)

背板 USB 3.1 Type-A接口 (红色)，USB3.1 Type-C接口 (红色)

跳帽/接口

接口（Connector）

跳帽 说明 缺省值

JCMOS

（可读写随机存储芯片）设置数据清除 开路:正常

短路:设置数据清除

J9701/J9702

工厂制造模式 针脚1-2: 正常

JBR1

BIOS 恢复 针脚1-2: 正常

JPME2

Intel®制造模式 针脚1-2: 正常

JPUSB1

启用USB唤醒（背板USB 2/3） 针脚1-2: 启用

JWD1

启动系统监控（Watch Dog） 针脚1-2: 重置

跳帽（Jumper）

• 联络我们（技术支持信箱）：www.supermicro.com （Email: [email protected]）

• 产品手冊：http://www.supermicro.com/support/manuals

• 驱动程序及工具：ftp://ftp.supermicro.com

• 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm

线上技术支持及下载

本主机板 C7Z370-CG-IW 支持第八代 Intel® Core

TM

i7/i5/i3/Pentium®/Celeron®处理器。内存支持Unbuffered

DIMM non-ECC DDR4，容量最高可达 32GB，及兩个2666MHz至3733+MHz （超 频）288支针脚的内存插

槽。欲取得双通道效能，请安装成对相同型号与速度之内存条。

LED 指示灯

LED 指示灯

CPU & Memory Support

中央处理器及内存支持

此面朝向中央处理器

DIMMB1 （灰色插槽）

DIMMA1 （灰色插槽）

DIMM（内存模组）安装方式

LED灯 说明 灯号颜色/情况

BOOT LED

显示硬盘开机時POST状态

正在执行硬盘POST程序: 红灯
完成硬盘POST程序: 灯灭

CPU LED

显示CPU BIOS POST状态

正在执行CPU POST程序: 黃灯
完成CPU POST程序: 灯灭

DIMM LED

显示内存 BIOS POST状态

正在执行内存POST程序: 蓝灯
完成内存POST 程序: 灯灭

VGA LED

显示VGA显卡开机时POST状态

正在执行VGA显卡POST 程序: 绿灯
完成VGA显卡POST 程序: 灯灭

LED1

开启S3模式（待机）指示灯

开机: 绿灯
待机S3模式: 绿灯闪烁

LED2

PCIE M.2 #2 指示灯

绿色: 持续亮灯
动作: 绿灯闪烁

LED5

PCIE M.2 #1 指示灯

绿色: 持续亮灯
动作: 绿灯闪烁

请依照以下说明及表格安装内存模组：

• 请遵循下列插槽编号序依序安装：

DIMMA1（通道A、插槽1）、DIMMB1（通道B、插槽1）

。

• 请使用相同型号（DDR4 DIMM）与速度之内存。若混合使用不同速度之内存，系统将依较
低的内存速度执行。

建议插槽使用方式

DIMMB1 DIMMA1

系统内存总容量

4GB 4GB 8GB

8GB 8GB 16GB

16GB 16GB 32GB

注： 1) 请安装使用本公司所认可的内存模组以达到内存模组最佳化。更多的内存模组相关讯息，请参阅本公司网页
(http://www.supermicro.com/products/motherboard)。

2) 增加、移除和更换任何硬件前，请务必先拔掉电源线，确认完成所有程序后，再重新连接电源线。

3) 安裝CPU处理器時,请务必確认只使用Intel第八代 Intel® CoreTM i7/i5/i3/Pentium®/Celeron® 处理器再开启系统
电源。安装不支持的CPU处理器,將导致系统无法正常运作。

MNL-2028-QRG-100

© 2017 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所

有，所有提供資訊於印刷之際視為但不保證正確。

备注：

• 快速参考指南中的图例仅供安装及操作说明使用，可能与实际产品外观不同。

• 欲知更多跳帽/接口/指示灯/内存/主机板/中央处理器的安装相关资讯，请参阅
《Supermicro c7Z370-cG-iW使用手冊》第二章。

Power Button

Overheat/
Fan Fail LED (-)

1

NIC1 LED (-)

Reset Button

2

HDD LED (-)

POWER LED (-)

Reset

PWR

POWER LED (+)

Ground

Ground

X

X

HDD LED (+)

NIC1 LED (+)

Overheat/
Fan Fail LED (+)

1516

X

X

前面板控制配置（JF1）

中央处理器安装方式

散热器安装方式

散热器
与风扇

主机板

安装孔

背板输出/输入接口

A

PS/2 键盘(鼠标)接口

F

无线网卡+蓝牙天线接口

K

USB9 (3.1) 接口 (Type C) P 音效输出

B

USB2 (3.0) 接口

G

USB4 (3.0) 接口

L

中央/低音声道输出 Q 麦克风

插孔

C

USB3 (3.0) 接口

H

USB5 (3.0) 接口

M

环绕声道输出

D

Ｄisplay Port 显示接口

I

RJ45 LAN 以太网接口

N

S/PDIF 输出

E

HDMI 显示接口

J

USB8 (3.1) 接口(Type A)

O

音效输入

C7Z370-CG-IW

涂上散热膏

曢㹷捜

怵䆘/梏㈮
㔬暃 LED (-)

1

䶙⍈

1 LED (-)

憴娔捜

2

䡓䢆

LED (-)

曢㹷 LED (-)

憴娔

曢㹷

曢㹷 LED (+)

㎌✗

㎌✗

X

X

䡓䢆 LED (+)

䶙⍈1 LED (+)

怵䆘/梏㈮
㔬暃 LED (+)

1516

X

X

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

C7Z370-CG-IW

クイックレファレンガイド改訂版1.0

S

UPERMICR

R

ACA

C

DESIGNED IN USA

C7Z370-CG-IW

REV:1.01

MAC CODE

BAR CODE

JWD1

J9701

J9702

JPME2

JBR1

I-SATA3

I-SATA2

I-SATA1

I-SATA0

LED2

LED5

JD1

JF1

JSD1

JPW1

LED1

JPW2

JCMOS

OC1

JSPDIF_OUT

JL1

CPU LED

BOOT LED

DIMM LED

VGA LED

CPU

MH12

B1

JRLED1

PCI-E M.2-E1

PCI-E M.2-M1

SYS_FAN1

CPU_FAN1

USB 6/7(3.0)

DIMMB1

DIMMA1

CPU SLOT7 PCI-E 3.0 X16

JUSBLAN1
JUSBC

LED

HDD

LED

PWR

ON

PWR

RST

X

OH/FF

1

NIC

X

USB 8/9(3.1)

USB 4/5(3.0)

HDMI/DP

USB 0/1

HD AUDIO

AUDIO FP

JPUSB1

PS/2 KB/MOUSE
USB 2/3 (3.0)

マザーボードの配置および機能

8th Gen

Intel® コアTM i7/i5/i3

シリーズCPU

=取り付け穴

LGA 1151

I/Oバックパネル

パッケージ内容

• Supermicroマザーボードx 1

• SATAケーブル x 2、 I/Oシールド x 1

• クイックレファレンス x 1、ドライバーCD x 1

ジャンパーおよびコネクタ

ジャンパー

コネクタ

ジャンパー 詳細 デフォルト

JCMOS CMOSクリア オープン：ノーマル

ショート：CMOSクリア

J9701/J9702 製造モード 1-2:ノーマル

JBR1 BIOSリカバリ 1-2:ノーマル

JPME2 Intel® 製造モード 1-2:ノーマル

JPUSB1 USBウェイクアップ有効（バックパネルUSB 2/3） 1-2:有効

JWD1 ウォッチドッグ機能有効 1-2:リセット

コネクタ 詳細

AUDIO FP フロントパネルオーディオヘッダー

B1 RTC電池

CPU_FAN1 CPUファンヘッダー

CPU SLOT7 PCI-E 3.0 x16 PCI エクスプレス x16 スロット (PCI-E 3.0 x16 リンク)

HD AUDIO ハイレゾオーディオ

HDMI/DP 高解像度マルチメディアインターフェース / ディスプレイポート

I-SATA0~3 (Intel® Z370) シリアルATA (SATA) 3.0 (6Gb/秒)

JD1 外部スピーカーヘッダー

JF1 フロント制御パネルヘッダー

JL1 筐体侵入ヘッダー

JPW1 24ピンATX主電源コネクタ（必須）

JPW2 8ピンCPU電源コネクタ（必須）

JRLED1 RGBヘッダー

JSD1 SATA DOM（ディスクオンモジュール）電源コネクタ

JSPDIF_OUT Sony/ Philipsデジタルインターフェイス（S/PDIF）出力ヘッダー

KB/MOUSE PS/2キーボード／マウスポート

LAN RJ45 GbE LANポート

OC1 オーバーロック設定用2ピンヘッダー

PCI-E M.2 CONNECTOR M1,

M2

PCI-E M.2 コネクタ（スモール フォームファクタデバイスおよびその他の高
速NVMe SSD向け携帯機器)

*PCI-E M.2コネクタM2はボードの底面にあります

PCI-E M.2 -E1 Wifi+BT

SYS_FAN1 システムファンヘッダー

USB 0/1 フロントパネルユニバーサルシリアルバス(USB) 2.0ポート（黒）

USB 2/3、USB 4/5(3.0) バックパネルUSB 3.0ポート（青）

USB 6/7(3.0) フロントパネルアクセス可能USB 3.0ヘッダー（青）

USB 8/9 (3.1) バックパネルUSB 3.1 タイプA（赤）、タイプCポート（赤）

お問い合わせ先

• www.supermicro.com (電子メール: [email protected])

• マニュアル: http://www.supermicro.com/support/manuals

• ドライバー＆ユーティリティ: ftp://ftp.supermicro.com

• 安全に関するご注意: http://www.supermicro.com/about/policies/safety_information.cfm

注：1) メモリを最適な状態にするため、Supermicroで検証済みのDIMMモジュールのみを使用するようにして

ください。最新のメモリ情報については、当社ウェブサイト http://www.supermicro.com/products/
motherboard）をご覧ください。

2) 電源コードは必ず一番最後に繋げるようにして、常にハードウェアコンポーネントを追加、取り外し、または
交換する前に外すようにしてください。

3) 起動には第8世代Intel® CoreTM i7/i5/i3/Pentium®/Celeron®のみを使用するようにしてください。そうしな

かった場合、電源が入りません。

LEDインジケータ

LEDインジケータ

対応CPUとメモリ

CPU側

メモリを挿入する際のガイドライン

メモリモジュールを取り付ける際には、DIMMスロットが次の順序で挿入されるようにしてください：
DIMMA1を挿入してから、その後にDIMMB1を挿入。

• 必ずサイズ、種類、速度が同じDDR4 DIMMモジュールを使用してください。

• 速度が異なるDIMMを組み合わせることは可能です。ただしこの場合、すべてのDIMMが最も遅いDIMMの速度で実行されます。

推奨される挿入例（バランス型）

DIMMA1 DIMMB1 システムメモリ合計

4GB 4GB 8GB
8GB 8GB 16GB

16GB 16GB 32GB

DIMMB1 （グレーのスロット）

DIMMA1 （グレーのスロット）

DIMMメモリの取り付け

C7Z370-CG-IWは第8世代Intel® CoreTM i7/i5/i3/Pentium®/Celeron®プロセッサ、最大32GBのバッファなし
(UDIMM) 非ECC DDR4メモリ、2つの288ピンメモリスロットによる2666MHz～3733+MHz (OC) に対応していま
す。 DIMMスロットに種類とサイズが同一の1組のメモリモジュールを取り付けることでインターリーブメモリとな

り、メモリ性能が向上します。

LED 詳細 色 / 状態

BOOT LED

ブート可能デバイスPOST （パワーオン・セ
ルフテスト）状態

ブート可能デバイスPOST:赤色点灯
ブート可能デバイスPOST完了:オフ

CPU LED

CPU POST（パワーオン・セルフテスト）
状態

CPU POST:黄色点灯
CPU POST完了:オフ

DIMM LED

DIMM POST（パワーオン・セルフテスト）状態DIMM POST:青色点灯

DIMM POST完了:オフ

VGA LED

基板VGA POST （パワーオン・セルフテス
ト）状態

基板VGA POST:緑色点灯
基板VGA POST完了:オフ

LED1

電源オン：緑色点灯
S3（一時停止からRAM）LED

電源オン：緑色点灯
S3:緑色点滅

LED2 PCI-E M.2コネクタ#2 LED

P C I - E / S A T A デ バ イ ス 検 知 済 み : 緑 色 点 灯
アクティビティ:緑色点滅

LED5 PCI-E M.2コネクタ#1 LED

PC I - Eデ バ イ ス 検 知 済み : 緑 色 点 灯
アクティビティ:緑色点滅

MNL-2028-QRG-100

注

• 本クイックリファレンスガイドに記載されている図は説明を目的としたものです。本ガイドに
記載されている図面とお客様のコンポーネントが全く同一であるとは限りません。

• ジャンパー、コネクタ、LEDインジケータ、対応メモリ、およびCPU/マザーボードの設置方法
に関する詳細については、ユーザーマニュアルの第2章を参照してください。

© 2017 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without

Supermicro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time

of printing; however, it is not guaranteed.

フロント制御パネル(JF1)

CPUの設置

ヒートシンクの設置

ヒートシンク
ファン付き

マザーボード

取り付け穴

バックパネルI/Oコネクタ

C7Z370-CG-IW

追加
熱ペースト

Power Button

Overheat/
Fan Fail LED (-)

1

NIC1 LED (-)

Reset Button

2

HDD LED (-)

POWER LED (-)

Reset

PWR

POWER LED (+)

Ground

Ground

X

X

HDD LED (+)

NIC1 LED (+)

Overheat/
Fan Fail LED (+)

1516

X

X

A.PS/2キーボード／マウスポート F.Wifi+BT K.USB 3.1ポート9（タイプC） P.ライン出力

B.USB 3.0 ポート2 G.USB 3.0 ポート4 L.センター/LFE出力 Q.マイク入力

C.USB 3.0 ポート3 H.USB 3.0 ポート5 M.サラウンド出力

D.ディスプレイポート I.Gigabit Ethernet RJ45 LANポート N.S/PDIF出力

E.HDMIポート J.USB 3.1ポート8（タイプA） O.ライン入力

A

B

C

E

D

F H K N

Q

G

I

J

LMO

P

電源LED (-)

HDD LED

NIC1 LED

加熱/ファン故障LED (-)

接地

接地

電源LED

HDD LED

NIC1 LED

加熱/ファン故障LED (+)

リセット

PWR

リセットボ

電源ボタン

Power Button

Overheat/
Fan Fail LED (-)

1

NIC1 LED (-)

Reset Button

2

HDD LED (-)

POWER LED (-)

Reset

PWR

POWER LED (+)

Ground

Ground

X

X

HDD LED (+)

NIC1 LED (+)

Overheat/
Fan Fail LED (+)

1516

X

X

C7Z370-CG-IW

간편 설명서 개정 1.0

S

UPERMICR

R

ACA

C

DESIGNED IN USA

C7Z370-CG-IW

REV:1.01

MAC CODE

BAR CODE

JWD1

J9701

J9702

JPME2

JBR1

I-SATA3

I-SATA2

I-SATA1

I-SATA0

LED2

LED5

JD1

JF1

JSD1

JPW1

LED1

JPW2

JCMOS

OC1

JSPDIF_OUT

JL1

CPU LED

BOOT LED

DIMM LED

VGA LED

CPU

MH12

B1

JRLED1

PCI-E M.2-E1

PCI-E M.2-M1

SYS_FAN1

CPU_FAN1

USB 6/7(3.0)

DIMMB1

DIMMA1

CPU SLOT7 PCI-E 3.0 X16

JUSBLAN1
JUSBC

LED

HDD

LED

PWR

ON

PWR

RST

X

OH/FF

1

NIC

X

USB 8/9(3.1)

USB 4/5(3.0)

HDMI/DP

USB 0/1

HD AUDIO

AUDIO FP

JPUSB1

PS/2 KB/MOUSE
USB 2/3 (3.0)

메인보드 레이아웃 및 특징

8th Gen

Intel® CoreTM i7/i5/i3

Series CPU

LGA 1151

I/O 후면 패널

=

장착 구멍

패키지 내용물

• Supermicro 메인보드 1개

• SATA 케이블2개, I/O 실드 1개

• 간편 설명서 1부, 드라이버 CD 1개

점퍼 및 커넥터

점퍼

커넥터

점퍼 설명 기본값

JCMOS CMOS 지우기 개방: 정상

단락: CMOS 지우기

J9701/J9702 제조 모드 1-2: 정상

JBR1 BIOS 복구 1-2: 정상

JPME2 Intel® 제조 모드 1-2: 정상

JPUSB1 USB 절전모드 해제 사용(후면 패널 USB 2/3) 1-2: 사용

JWD1 Watch Dog 기능 사용 1-2: 초기화

커넥터 설명

AUDIO FP 전면 패널 오디오 헤더

B1 RTC 배터리

CPU_FAN1 CPU 팬 헤더

CPU SLOT7 PCI-E 3.0 x16 PCI Express x16 슬롯(PCI-E 3.0 x16 링크)

HD AUDIO 고해상도 오디오

HDMI/DP 고해상도 멀티미디어 인터페이스/DisplayPort

I-SATA0~3 (Intel® Z370) 직렬 ATA (SATA) 3.0 (6Gb/sec)

JD1 외부 스피커 헤더

JF1 전면 제어 패널 헤더

JL1 셰시 침입 헤더

JPW1 24핀 ATX 주전원 커넥터(필수)

JPW2 8핀 CPU 전원 커넥터(필수)

JRLED1 RGB 헤더

JSD1 SATA DOM(디스크-온-모듈) 전원 커넥터

JSPDIF_OUT Sony/Philips 디지털 인터페이스(S/PDIF) 출력 헤더

KB/MOUSE PS/2 키보드/마우스 포트

LAN RJ45 GbE LAN 포트

OC1 오버클로킹 설정용 2핀 헤더

PCI-E M.2 CONNECTOR M1, M2PCI-E M.2 커넥터(고속 NVMe SSD용 소형 폼 팩터 장치 및 기타 휴대용 장치)

*PCI-E M.2 커넥터 M2는 보드의 바닥면에 있음

PCI-E M.2 -E1 Wi󰘰+BT

SYS_FAN1 시스템 팬 헤더

USB 0/1 전면 패널 범용 직렬 버스(USB) 2.0 포트(검은색)

USB 2/3, USB 4/5(3.0) 후면 패널 USB 3.0 포트(파란색)

USB 6/7(3.0) 전면 패널 액세스 가능 USB 3.0 헤더(파란색)

USB 8/9 (3.1) 후면 패널 USB 3.1 타입 A(빨간색), 타입 C 포트(빨간색)

연락처 정보

• www.supermicro.com(이메일: [email protected])

• 사용 설명서: http://www.supermicro.com/support/manuals

• 드라이버 및 유틸리티: ftp://ftp.supermicro.com

• 안전: http://www.supermicro.com/about/policies/safety_information.cfm

LED 표시등

LED 표시등

CPU 및 메모리 지원

CPU 방향

메모리 채우기 지침

메모리 모듈을 설치할 때 다음 순서로 DIMM 슬롯을 채워야 합니다.
DIMMA1을 먼저 채운 후 DIMMB1을 채우십시오.

• 반드시 크기, 종류 및 속도가 같은 DDR4 DIMM 모듈을 사용하십시오.

• DIMM 속도를 혼합하여 사용할 수 있습니다. 그러나 이 경우 모든 DIMM이 가장 느린 DIMM의 속도로 실

행합니다.

권장 채우기(균형)

DIMMA1 DIMMB1 총 시스템 메모리

4GB 4GB 8GB

8GB 8GB 16GB

16GB 16GB 32GB

DIMMB1 (회색 슬롯)

DIMMA1 (회색 슬롯)

DIMM 메모리 설치

C7Z370-CG-IW는 8th Gen Intel® CoreTM i7/i5/i3/Pentium®/Celeron® 프로세서와, 2개의 288핀 메모리 슬롯에서 최대 32GB
의 언버퍼드(UDIMM) 비-ECC DDR4 메모리, 2666MHz ~ 3733+MHz(OC)를 지원합니다. 이 DIMM 슬롯에 종류와 크기가

같은 한 쌍의 메모리 모듈을 끼우면 인터리브 메모리가 구성되면서 메모리 성능이 향상됩니다.

LED 설명 색/상태

BOOT LED

부팅 가능한 장치 POST(Power-On Self-Test)
상태

부팅 가능한 장치 POST: 빨간색 ON
부팅 가능한 장치 POST 완료: OFF

CPU LED CPU POST(Power-On Self-Test) 상태

CPU POST: 노란색 ON
CPU POST 완료: OFF

DIMM LED DIMM POST(Power-On Self-Test) 상태

DIMM POST: 파란색 ON
DIMM POST 완료: OFF

VGA LED 온보드 VGA POST(Power-On Self-Test) 상태

온보드 VGA POST: 녹색 ON
온보드 VGA POST 완료: OFF

LED1

전원 켜기: 녹색 ON
S3 (RAM으로 일시 중단) LED

전원 켜기: 녹색 ON
S3: 녹색 깜박임

LED2 PCI-E M.2 커넥터 #2 LED

PCI-E/SATA 장치가 감지됨: 녹색 ON
활동: 녹색 깜박임

LED5 PCI-E M.2 커넥터 #1 LED

PCI-E 장치가 감지됨: 녹색 ON
활동: 녹색 깜박임

참고: 1) 메모리 최적화를 위해 Supermicro에서 유효성을 검증한 DIMM 모듈만 사용하십시오. 최신 메모리 업데이

트는 본사 웹사이트 http://www.supermicro.com/products/motherboard를 참조하십시오.

2) 전원 코드는 항상 마지막에 연결하고, 하드웨어 부품을 추가, 제거 또는 변경하기 전에는 반드시 전원 코드
를 분리하십시오.

3) 부팅할 때는 8th Generation Intel® CoreTM i7/i5/i3/Pentium®/Celeron®만 사용하십시오. 그러지 않을 경우 시
스템 전원이 켜지지 않습니다.

MNL-2028-QRG-100

참조

• 이 간편 설명서의 그림들은 예로서만 사용됩니다. 실제 부품은 이 안내서에
표시된 도면과 똑같지 않을 수 있습니다.

• 점퍼, 커넥터, LED 표시등, 메모리 지원 및 CPU /메인보드 설치 지침에 대한
자세한 내용은 사용 설명서의 2장을 참조하십시오.

© 2017 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without

Supermicro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time

of printing; however, it is not guaranteed.

전면 제어 패널(JF1)

CPU 설치

방열판 설치

팬이 달린
방열판

메인보드

장착 구멍

후면 패널 I/O 커넥터

추가
서멀 페이스트

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

A. PS/2 키보드/마우스 포트 F. Wi󰘰+BT K. USB 3.1 포트 9(타입 C) P. 라인 출력

B. USB 3.0 포트 2 G. USB 3.0 포트 4 L. 중앙/LFE 출력 Q. 마이크 입력

C. USB 3.0 포트 3 H. USB 3.0 포트 5 M. 서라운드 출력

D. 디스플레이 포트 I. 기가비트 이더넷 RJ45 LAN 포트N. S/PDIF 출력

E. HDMI 포트 J. USB 3.1 포트 8(타입 A) O. 라인 입력

C7Z370-CG-IW

16

전원 LED (+)전원 LED (-)

HDD LED (+)HDD LED (-)

NIC1 LED (+)NIC1 LED (-)

XX

과열/팬 고장 LED (+)과열/팬 고장 LED (-)

접지 초기화 초기화 버튼

XX

접지 전원 전원 버튼

2151

Power Button

Overheat/
Fan Fail LED (-)

1

NIC1 LED (-)

Reset Button

2

HDD LED (-)

POWER LED (-)

Reset

PWR

POWER LED (+)

Ground

Ground

X

X

HDD LED (+)

NIC1 LED (+)

Overheat/
Fan Fail LED (+)

1516

X

X
