Page 1
Zyklonen
Staubsauger
BEDIENUNGSANLEITUNG
DEUTSCH
Modell: SL217C
Page 2
2
Bei der Benutzung elektrischer Geräte sind grundlegende
Sicherheitshinweise zu beachten. Um die Gefahr von
Verbrennungen, Stromschlägen, Bränden, und/oder
Personenschäden zu vermeiden, lesen Sie bitte vor der
Inbetriebnahme des Gerätes diese Bedienungsanweisung
aufmerksam durch und beachten Sie beim Gebrauch des
Gerätes alle Hinweise.
Bewahren Sie diese Bedienungsanleitung für den
weiteren Gebrauch sorgfältig auf.
Bei Weitergabe des Gerätes an Dritte, geben Sie bitte auch
diese Bedienungsanleitung mit.
WICHTIGE SICHERHEITSHINWEISE
• Schließen Sie das Gerät nur an eine vorschriftsmäßig
installierte Steckdose an. Verwenden Sie keine
Tischsteckdosenleiste oder Verlängerungskabel.
• Die auf dem Typenschild des Gerätes angegebene Spannung
muss mit der Spannung Ihres Stromnetzes übereinstimmen.
• Achten Sie beim Gebrauch des Gerätes darauf, dass das
Netzkabel nicht zu einer Stolperfalle werden kann.
• Halten Sie das Gerät, das Netzkabel und den Netzstecker fern
von heißen Flächen, offenen Flammen, sowie von scharfen
Kanten. Achten Sie beim Gebrauch darauf, dass das Kabel
nicht eingeklemmt wird (z.B. in Türen).
• Berühren Sie das Gerät, das Netzkabel und den Netzstecker
niemals mit feuchten oder nassen Händen.
• Tauchen Sie das Gerät, das Netzkabel und den Netzstecker
niemals in Wasser oder andere Flüssigkeiten. Es besteht
Lebensgefahr durch Stromschlag!
• Wenn Sie den Netzstecker ziehen, ziehen Sie immer am
Stecker und niemals am Kabel.
• Das Gerät ist nur für die Reinigung von trockenen Flächen
im Innenbereich geeignet. Verwenden Sie das Gerät nicht im
Freien oder auf nassen Flächen.
• Verwenden Sie das Gerät nicht in der Nähe von Wärmequellen
oder von offenem Feuer.
Page 3
3
• Lassen Sie das Gerät während des Betriebs oder während es
am Netz angeschlossen ist nicht unbeaufsichtigt.
• Richten Sie das Gerät nicht auf Menschen oder Tiere.
Verletzungsgefahr!
Achten Sie während des Betriebs darauf, dass Sie nicht mit den
Haaren, mit loser Kleidung oder dem Körper in die Nähe von
den Öffnungen oder von beweglichen Teilen kommen.
• Das Gerät darf nicht zum Aufsaugen nachfolgender
Materialien verwendet werden:
• Glassplitter oder andere scharfkantige/spitze Gegenstände
• große, brennende oder rauchende Gegenstände
• heiße Asche, Ruß, Zigaretten oder Chemikalien
• Gesteinstaub, Gips, Zement oder ähnlichem Feinstaub
• Schaum, Wasser oder anderen Flüssigkeiten
• Nehmen Sie das Gerät nicht in Betrieb, wenn der
Staubbehälter nicht eingesetzt ist oder er Beschädigungen
aufweist. Das Gerät darf nicht ohne die korrekt eingesetzten
Filter in Betrieb genommen werden.
• Verwenden Sie das Gerät nicht in einer Umgebung, wo sich
entflammbare Gase, Flüssigkeiten oder Staub befinden.
Entzündungsgefahr!
• Keine Gegenstände in die Öffnungen einführen! Achten
Sie darauf, dass die Öffnungen nicht durch Gegenstände
oder Verschmutzungen verstopft werden. Bei bestehenden
Verstopfungen das Gerät nicht in Betrieb nehmen. Eine
verstopfte Öffnung kann zur Überhitzung des Motors und in
Folge zu Motorschäden führen.
• Schalten Sie das Gerät ab und ziehen Sie den Netzstecker,
bevor Sie das Gerät reinigen, den Staubbehälter entnehmen,
den Saugschlauch abnehmen oder sonstige Zubehörteile
austauschen.
• Kinder erkennen nicht die Gefahren, die beim Umgang
mit Elektrogeräten entstehen können. Halten Sie Kinder
vom Gerät fern. Seien Sie beim Gebrauch des Gerätes bitte
besonders aufmerksam, wenn Kinder in der Nähe sind!
Page 4
4
• Halten Sie Verpackungsmaterialien wie Plastikbeutel und
Styroporteile außerhalb der Reichweite von Kindern.
Erstickungsgefahr!
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen
aufweist, wenn es heruntergefallen ist oder nicht einwandfrei
funktioniert.
• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker
regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das
Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt
haben. Versuchen Sie nicht das Gerät selbst zu reparieren.
• Reparaturen dürfen nur durch qualifiziertes Fachpersonal
durchgeführt werden.
• Verwenden Sie das Gerät nur für den vorgesehen
Verwendungszweck.
• Das Gerät ist nur für den Gebrauch in Privathaushalten und
nicht für den gewerblichen Einsatz geeignet.
GERÄTEÜBERSICHT
1. Saugschlauch
2. Bodendüse
3. Saugbehälter mit HEPA-Filter
4. Schlauchverbindungsstück
5. Gehäuseabdeckung
6. Funktionsschalter Ein- / Ausschalten
7. Kontrollanzeige
8. Leistungsregler zur Saugkraftregulierung
9. Entriegelungstaste zum Öffnen der
Gehäuseabdeckung
10. Tragegriff
11. Taste für automatische
Kabelaufwicklung
12. Teleskop-Saugrohr mit
Arretierungsschalter
13. Griff
14. Lüftungsöffnung zur
Saugregulierung
14
13
12
2
1
3
5
6
4
11
9
10
8
7
Page 5
5
15. kleine Düse
16. Fugendüse mit
eingeklapptem Bürstenkopf
17. Fugendüse mit
ausgeklapptem Bürstenkopf
HINWEIS VOR ERSTMALIGER
INBETRIEBNAHME
• Nehmen Sie den Staubsauger und die Zubehörteile aus der
Verpackung und entfernen Sie alle Verpackungsmaterialien
und Einlagen.
• Setzen Sie den Anschlussstutzen des Saugschlauches in die
Anschlussbuchse des Gerätes ein. Achten Sie darauf, dass der
Anschlussstutzen einrastet.
• Um den Saugschlauch wieder abzunehmen, drücken Sie
die Entriegelungstaste am Anschlussstutzen herunter
(Klickgeräusch) und ziehen den Saugschlauch wieder aus der
Anschlussbuchse heraus.
• Stecken Sie das Teleskoprohr auf das Ende des gebogenen
Haltegriffs des Saugschlauches auf.
15
17
16
Page 6
6

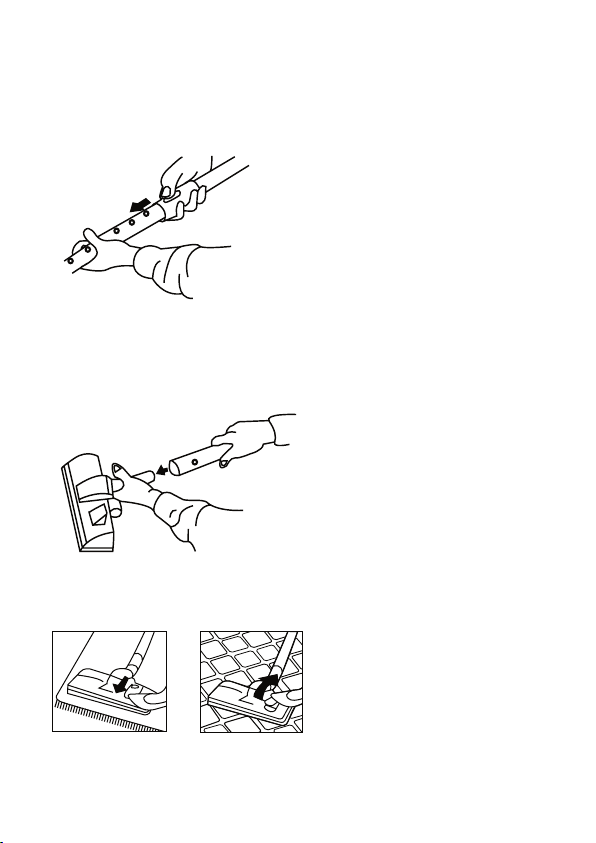

• Die Länge des Teleskoprohres kann durch den
Arretierungsschalter variabel eingestellt werden. Durch ein
Schieben des Schalters in Pfeilrichtung, kann die Arretierung
gelöst und das Rohr weiter ein- oder ausgezogen werden.
Achten Sie beim Loslassen des Schalters darauf, dass das Rohr
auf die neue Länge einrastet.
• Das Gerät verfügt über 3 verschiedene Düsenaufsätze (2 in 1
Fugendüse mit ausklappbarem Bürstenkopf Polsterbürste und
eine Universalbodendüse). Je nach Bedarf können diese, durch
ein einfaches Abziehen bzw. Aufstecken auf das Ende des
Saugrohres, ausgewechselt werden.
• Die Bodendüse kann mittels des Einstellungshebels auf die
jeweilige Beschaffenheit der zu reinigenden Fläche eingestellt
werden (Teppichboden oder glatte Flächen).
• Die Düsenaufsätze können bei Bedarf auch direkt auf
den Saugschlauch (ohne Verwendung des Teleskoprohrs)
aufgesetzt werden.
Page 7
7
HANDHABUNG DES GERÄTES

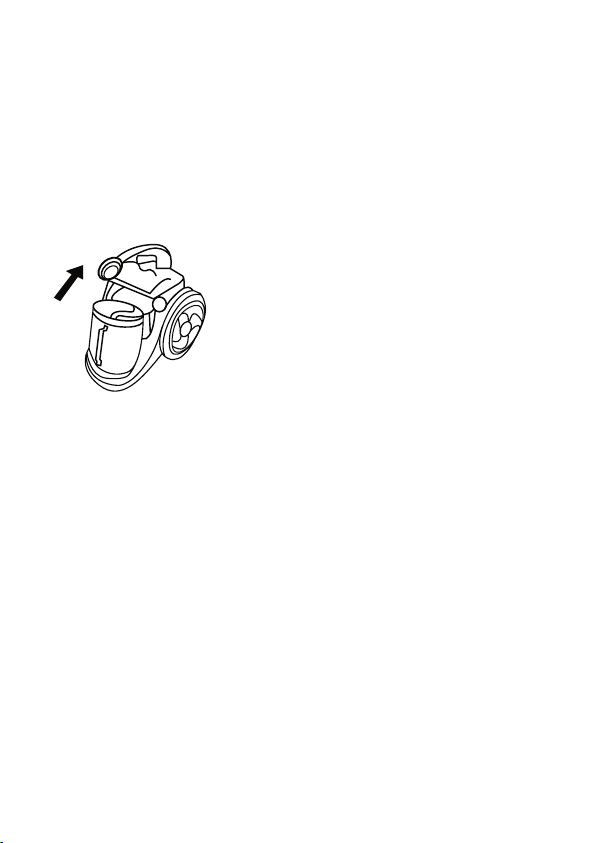

• Kontrollieren Sie vor dem Gebrauch des Gerätes, ob der
Staubbehälter und der darin befindliche Filtereinsatz richtig
eingesetzt sind. Öffnen Sie hierzu die Geräteabdeckung
durch Ziehen der Entriegelungstaste. Klappen Sie die
Geräteabdeckung nach oben und entnehmen Sie den
Staubbehälter am Griff. Stellen Sie sicher, dass der Filtereinsatz
nicht verkantet ist. Schließen Sie die Geräteabdeckung wieder
und drücken Sie die Entriegelungstaste fest zu.
• Prüfen Sie des Weiteren ob der Motorschutzfilter im Inneren
des Gerätes neben dem Staubbehälter korrekt eingesetzt
ist. Klappen Sie hierzu den Deckel nach unten, um ihn dann
vollständig zu entnehmen. Kontrollieren Sie, ob das Filterflies
richtig eingelegt ist. Schließen Sie die Geräteabdeckung
wieder.
• Kontrollieren Sie den Fresh-Air-Filter am hinteren Teil des
Gerätes. Klappen Sie den Deckel nach unten auf, entnehmen
Sie diesen und kontrollieren Sie den Sitz des Filterflieses.
Setzen Sie den Deckel wieder ein und klappen ihn danach
wieder zu bis er hörbar einrastet.
• Nicht oder falsch eingesetzte Filter können ein Motorversagen
verursachen.
• Ziehen Sie eine ausreichende Länge des Netzkabels aus. Die
gelbe Markierung an dem Netzkabel zeigt die ideale Länge
des Netzkabels an. Die rote Markierung darf beim Ausziehen
des Netzkabels nicht überschritten werden.
• Stecken Sie den Netzstecker in eine Steckdose.
Page 8
8
• Das Netzkabel darf keiner Zugbelastung ausgesetzt werden!
Um eine Belastung während des Gebrauchs zu vermeiden,
schalten Sie das Gerät frühzeitig kurz aus und schließen Sie es
an einer näher gelegenen Steckdose wieder an.
• Mittels des Leistungsreglers kann die gewünschte
Leistungsstärke des Gerätes stufenlos eingestellt werden.
• Zusätzlich kann die Lüftungsöffnung im Saugschlauch mittels
des Schiebers geöffnet werden, wenn die Saugkraft noch
weiter reduziert werden soll.
• Mit dem Funktionsschalter kann das Gerät ein- und
ausgeschaltet werden.
• Beginnen Sie beim Absaugen von Gegenständen,
insbesondere bei weichen Materialien wie z.B. Textilien, stets
mit einer niedrigen Saugkrafteinstellung und steigern Sie
diese bei Bedarf nachträglich.
• Die Bodendüse kann zum Saugen von großen Flächen
benutzt werden, die kleine Düse eignet sich zum Absaugen
von Polstermöbeln und kleineren Flächen, die Fugendüse
kann zum Absaugen von Heizungslamellen oder schmalen
Stellen zwischen Möbeln oder Sofaritzen genutzt werden.
Der ausklappbare Bürstenkopf der Fugenkopf eignet sich zum
Absaugen von leichten Textilen wie Vorhängen.
• Bei erstmaligem Betrieb ist eine leichte Rauch-/
Geruchsentwicklung möglich. Dies ist ein normaler Vorgang,
der bei der weiteren Nutzung des Artikels nicht mehr auftritt.
• Während des Gebrauchs kann das Gerät mit dem Saugschlauch
auf ebenen Flächen vorsichtig hinter sich hergerollt
werden. Zum Anheben oder Tragen des Gerätes darf jedoch
ausschließlich der hochklappbare Tragegriff verwendet
werden.
• Schalten Sie das Gerät nach dem Gebrauch aus und ziehen Sie
den Netzstecker aus der Steckdose.
Page 9
9

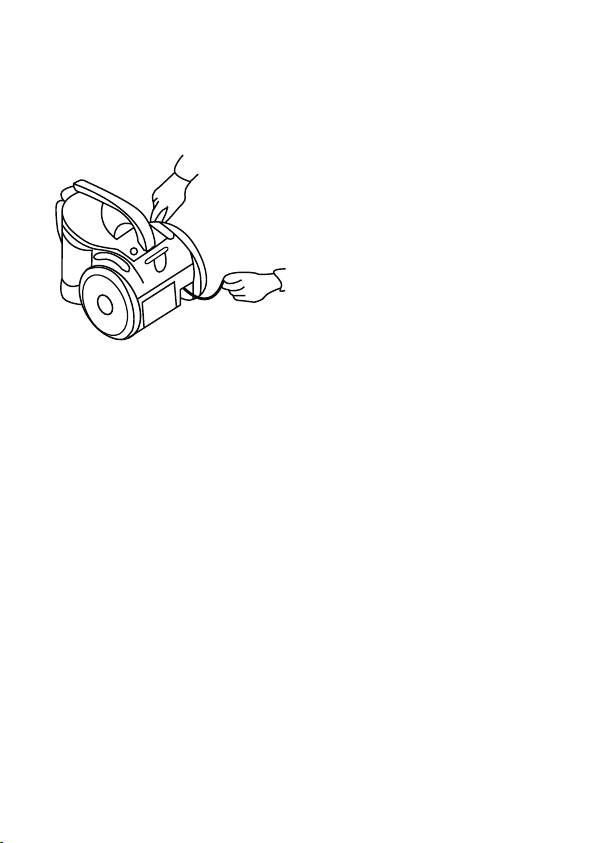

• Drücken Sie die Taste für die Kabelaufwicklung um das Kabel
einzuziehen. Achten Sie hierbei darauf, dass der Stecker durch
das schnelle Einziehen des Kabels nicht gegen irgendwelche
Personen, Körperteile oder Gegenstände geschleudert werden
kann. Positionieren Sie den Stecker vor dem Einziehen in der
Nähe des Kabeleinzuges und halten Sie in fest.
• Bewahren Sie das Gerät an einem trockenen Ort sicher auf.
REINIGUNG UND PFLEGE
Achtung:
Bevor Sie das Gerät reinigen, den Staubbehälter und die Filter
entnehmen und reinigen, den Saugschlauch abnehmen oder
sonstige Zubehörteile austauschen, schalten Sie bitte das Gerät
aus und ziehen Sie den Netzstecker!
Pflege des Staubsaugers
• Wischen Sie bei Bedarf das Gerätegehäuse mit einem leicht
angefeuchteten Tuch ab. Ist das Gerät stark verschmutzt kann
ein mildes Reinigungsmittel verwendet werden.
• Verwenden Sie keine Scheuermittel, Kratzschwämme oder
aggressiven Reinigungsmittel, welche die Oberflächen
beschädigen können.
• Verwenden Sie niemals Lösungsmittel, Benzin oder Reiniger
auf Ölbasis, da diese das Gehäuse beschädigen können.
• Um die Betriebssicherheit des Gerätes zu gewährleisten,
müssen die Filter des Gerätes regelmäßig gereinigt /
ausgetauscht werden.
Page 10
10
Wichtiger Hinweis:
Das Gerät darf nicht ohne eingesetzten Staubbehälter oder ohne
die Filter in Betrieb genommen werden!

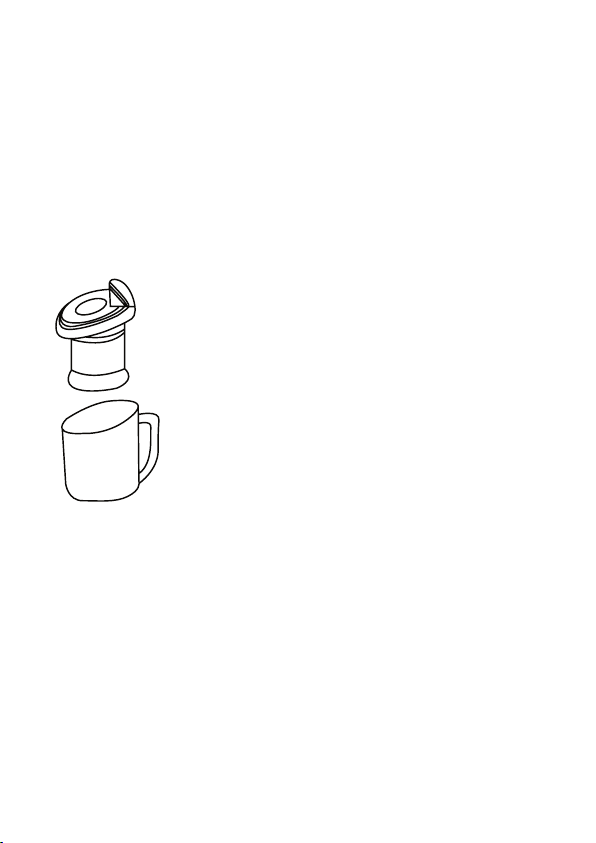

Entleeren des Staubbehälters
Wenn die Kontrollanzeige Rot anzeigt ist der Staubbehälter voll
ist und muss er entleert und gereinigt werden. Um eine optimale
Saugleistung zu erhalten, sollte der Staubbehälter frühzeitig
entleert und gereinigt werden.
• Betätigen Sie die Deckelentriegelungstaste, klappen Sie den
Deckel die Geräteabdeckung nach oben und heben Sie den
Staubbehälter nach hinten heraus.
• Halten Sie den Staubbehälter am Griff über einen Mülleimer
und leeren ihn aus.
• Der Innenraum des Staubbehälters darf anschließend mit
einem trockenen Tuch gereinigt werden.
Weiterhin muss der HEPA - Filtereinsatz des Staubbehälters
regelmäßig gereinigt werden.
• Heben Sie die obere Filterabdeckung nach links (open) und
nehmen diese vom Filter ab.
• Klopfen Sie vorsichtig den im Filter befindlichen Staub aus und
entfernen Sie den Staub am Filtereinsatz.
• Nachfolgend reinigen Sie den HEPA-Filter in klarem Wasser.
Page 11
11
• Lassen Sie den HEPA-Filter vollständig trocknen bevor Sie
ihn wieder benutzen. Waschen Sie den Filter nicht in der
Waschmaschine und verwenden Sie zum Trocknen keinen Fön
oder sonstigen Geräte.
• Setzen Sie nun die Filterabdeckung wieder auf den HEPA-Filter
auf und verschließen ihn durch Drehen nach rechts (close).
• Setzen Sie nachfolgend den Filter wieder in den
Staubbehälters ein.
• Setzen Sie den Deckel wieder korrekt auf den Staubbehälter
auf.
• Der gereinigte Staubbehälter kann nun wieder in das Gerät
eingesetzt werden. Schließen Sie die Geräteabdeckung mit
leichtem Druck, bis diese hörbar einrastet.
Reinigung/Austausch des Motorabluftfilters
Um die Betriebssicherheit des Gerätes zu gewährleisten, muss der
Motorabluftfilter in regelmäßigen Abständen gereinigt werden.
Sollte der Filter stark verschmutzt oder beschädigt sein, so muss
dieser gegen einen neuen Filter ausgetauscht werden.
Verwenden Sie ausschließlich die für dieses Gerät geeigneten und
passenden Filter der richtigen Größe.
• Entnehmen Sie den Filter und klopfen Sie den darin
befindlichen Staub aus.

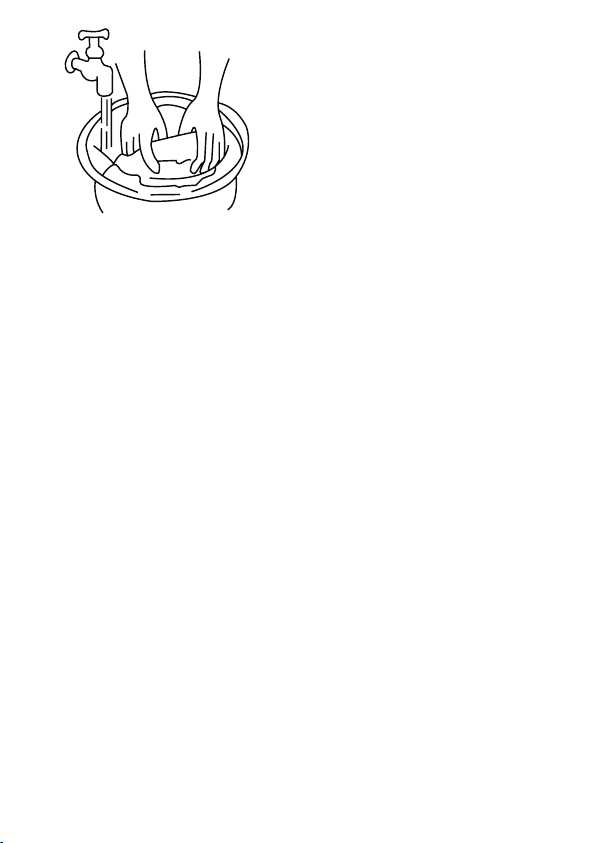

• Reinigen Sie den Filter gelegentlich per Handwäsche in kühler
Seifenlauge. Spülen Sie den Filter nachfolgend mit klarem
Wasser gründlich aus, um verbliebene Staubpartikel und
Seifenreste zu entfernen.
Page 12
12
• ACHTUNG! Nach der Reinigung darf der Filter erst wieder
in das Gerät eingesetzt werden, nachdem dieser vollständig
getrocknet ist.
• Waschen Sie den Filter nicht in der Waschmaschine und
verwenden Sie zum Trocknen keinen Fön oder sonstigen
Geräte.
LEISTUNGSVERLUST
Sollten Sie beim Gebrauch des Staubsaugers feststellen, dass die
Saugleistung nachlässt, überprüfen Sie bitte die nachfolgend
aufgeführten, möglichen Ursachen und beheben Sie diese:
• Schlauch, Rohr oder Düse ist verstopft.
• Der Staubbehälter ist voll.
• Der Motorschutzfilter ist verschmutzt.
• Der Deckel des Staubbehälters ist nicht korrekt verschlossen.
• Die Öffnung des Staubbehälters ist verstopft.
TECHNISCHE DATEN
Modell SL217C
Netzspannung 220-240 V~50/60 Hz
Nennleistung 1600 Watt
Schutzklasse II
Fassungsvermögen 2 L
ENTSORGUNGSHINWEISE
• Elektroaltgeräte gehören nicht in den Hausmüll.
Der Gesetzgeber schreibt vor, dass Altgeräte bei
den öffentlichen Sammelstellen der Gemeinden
oder über die Sperrmüllsammlung entsorgt werden
müssen.
• Nur so ist sichergestellt, dass Altgeräte fachgerecht
entsorgt und verwertet werden.
Page 13
13
SERVICE / GARANTIE
Die Garantiezeit beträgt 3 Jahre und beginnt mit dem
Kaufdatum. Für den Nachweis des Kaufdatums bitte unbedingt
den Kaufbeleg aufbewahren.
Die Garantie gilt für Geräte, die innerhalb Deutschlands gekauft
wurden. Sie deckt Defekte und Fehlfunktionen, die innerhalb der
Garantiezeit bei normaler Nutzung auftreten und auf Materialoder Verarbeitungsfehler zurückzuführen sind.
Im Garantiefall entstehen Ihnen für die Durchführung der
Reparatur keine Kosten.
Die Garantie erlischt bei Beschädigung, Veränderungen oder
zweckwidriger Verwendung des Geräts, sofern diese außerhalb
des Verantwortungsbereichs des Garantiegebers liegen. Das gilt
insbesondere in folgenden Fällen:
• Eingriff in das Gerät durch nicht autorisierte Personen.
• Veränderungen an oder innerhalb des Gerätes, Entfernung
oder Unkenntlichmachung der Seriennummer, Entfernung
oder Veränderung des Gerätesiegels.
• Bei Schäden, die auf Stöße, Stürze oder äußere Einwirkung
zurückzuführen sind.
• Bei Schäden die auf eine unsachgemäße Handhabung oder
einen Fehlgebrauch zurückzuführen sind.
• Bei Schäden durch externe Ursachen, wie z.B. Überspannung,
Blitzschlag.
• Gewerbliche Nutzung des Gerätes
Ihre gesetzlichen Rechte im Falle eines Mangels des Gerätes
(Nachlieferung, Rücktritt, Minderung, Schadensersatz,
jeweils gemäß § 437 BGB) werden durch diese Garantie nicht
eingeschränkt.
Page 14
14
Bitte bewahren Sie die Originalverpackung für eine mögliche
Reparaturrücksendung auf.
Reparierte oder ausgetauschte Komponenten unterliegen
generell der restlichen Garantielaufzeit des Gerätes.
ARTIKEL-NR.: 10100020
HERGESTELLT VON:
NINGBO DAHUA ELECTRIC APPLIANCE CO., LTD
FÜR: AERA RUNDFUNK UND FERNSEH GMBH
HANNS-MARTIN-SCHLEYER STRASSE 2
D-77656 OFFENBURG
Page 15
Front
back
1 32 4 5 6
7 8 9 10 11 12
13 14
Loading...
