Installationsanleitung

Ultimate PLUS (Superow)

Installationsanleitung

Directow Umkehrosmose Wasserlter Ultimate PLUS (Superow)

Mit dem Erwerb des Wasserlters Ultimate PLUS (Superow) haben Sie sich für ein hochwertiges und innova­tives Umkehrosmose-System entschieden. Patentierte Technologien, zahlreiche Zertizierungen sowie eine
sorgfältige Produktion garantieren Ihnen langjährige Freude.

Bitte lesen Sie sich die Installationsanleitung aufmerksam durch, damit Sie alle erforderlichen Arbeitsschritte
optimal durchführen können.

Inhaltsverzeichnis

• Allgemeine Hinweise

• Lieferumfang

• Einbau in 5 Schritten:

Filter & Membrane auspacken und einsetzen

Wasserzufuhr anschließen

Abwasserleitung anschließen

Wasserhahn einbauen und anschließen

Filter spülen

Geprüfte Qualität

Jedes System wird vor der Auslieferung einer Qualitäts- und Funktionskontrolle
unterzogen. Daher kann sich teilweise noch Restwasser in dem System benden.

Einlagerung während des Urlaubs

Falls Sie die Anlage länger als eine Woche nicht im Einsatz haben, empfehlen wir
Ihnen die Filter und Membrane luftdicht und kühl zu lagern. Am besten wickeln Sie
diese in einen Gefrierbeutel und legen sie in den Kühlschrank. Dadurch verhindern

Sie ein Austrocknen und beugen möglichen Hygieneproblemen vor.

Filter- & Membranwechsel

Damit Sie langfristig beste Trinkwasser-Qualität genießen können, empfehlen wir
Ihnen beim regelmäßigen Filter- und Membranenwechsel nur Original-Filter und
Membranen von Osmotech zu verwenden.

Abhängig von der Qualität Ihres Leitungswassers sollten die Vorlter nach max. 6
Monaten und die Membrane nach max. 24 Monaten gewechselt werden.

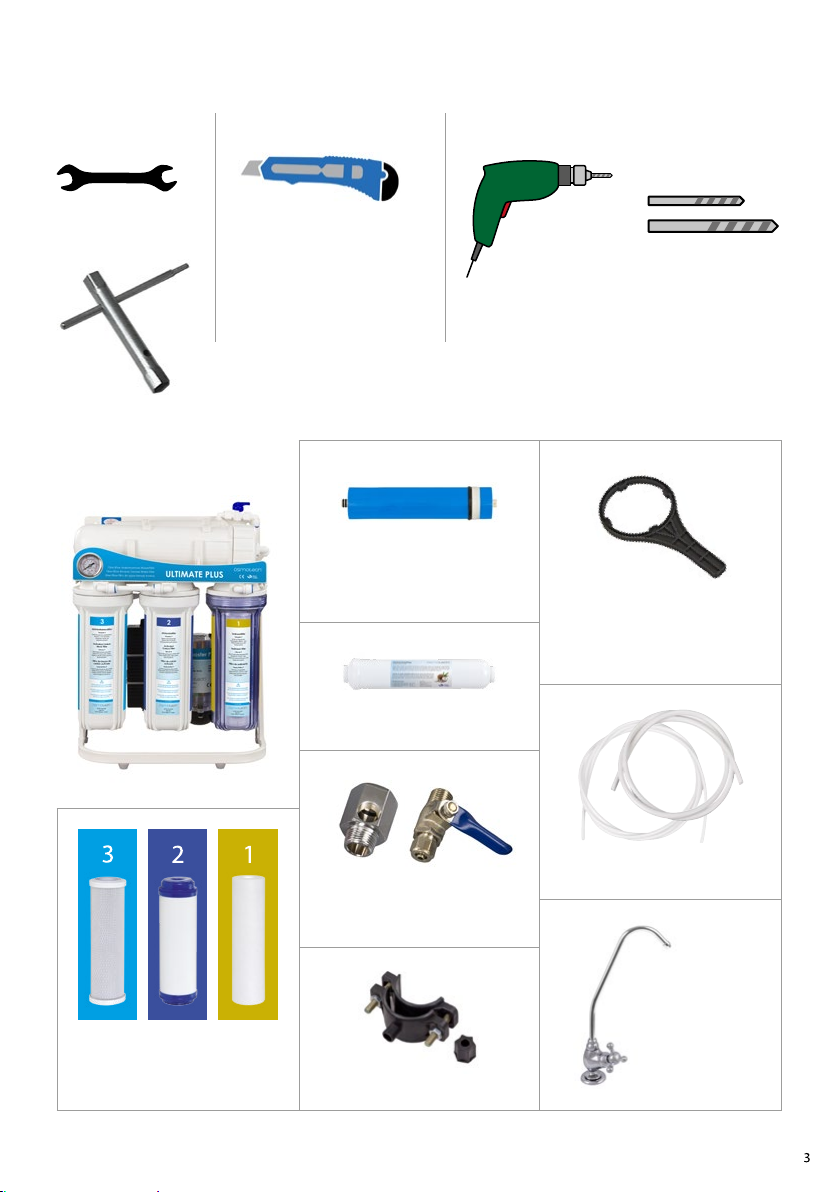

Benötigtes Werkzeug

17mm, 19mm

Steckschlüssel

13mm, 14mm

Lieferumfang

Teppichmesser BohrmaschineSchraubenschlüssel

Tipp:

Wenn Sie den Schlauch
schneiden, verwenden sie
KEINE Schere, sonst wird der
Schlauch gequetscht und die
Verbindung ist nicht dicht.

Membrane

400 bzw. 600 GPD

(je nach Auführung)

Holzbohrer 12mm
Metallbohrer 6mm

Falls Sie den Wasserhahn in Ihr Spülbecken
setzen möchten, empfehlen wir Ihnen, einen
Lochschneider zu verwenden.

Gehäuseschlüssel

(zum önen der Filter- /

Membrangehäuse)

1. Sedimentlter

2. Aktivkohlelter

3. Aktivkohleblocklter

Aktivkohlenachlter

Schläuche 1/4“ und 3/8“

Anschluss und Absprerrhahn

für Wasserzufuhr

Kaltwasserhahn

Abwasserschelle

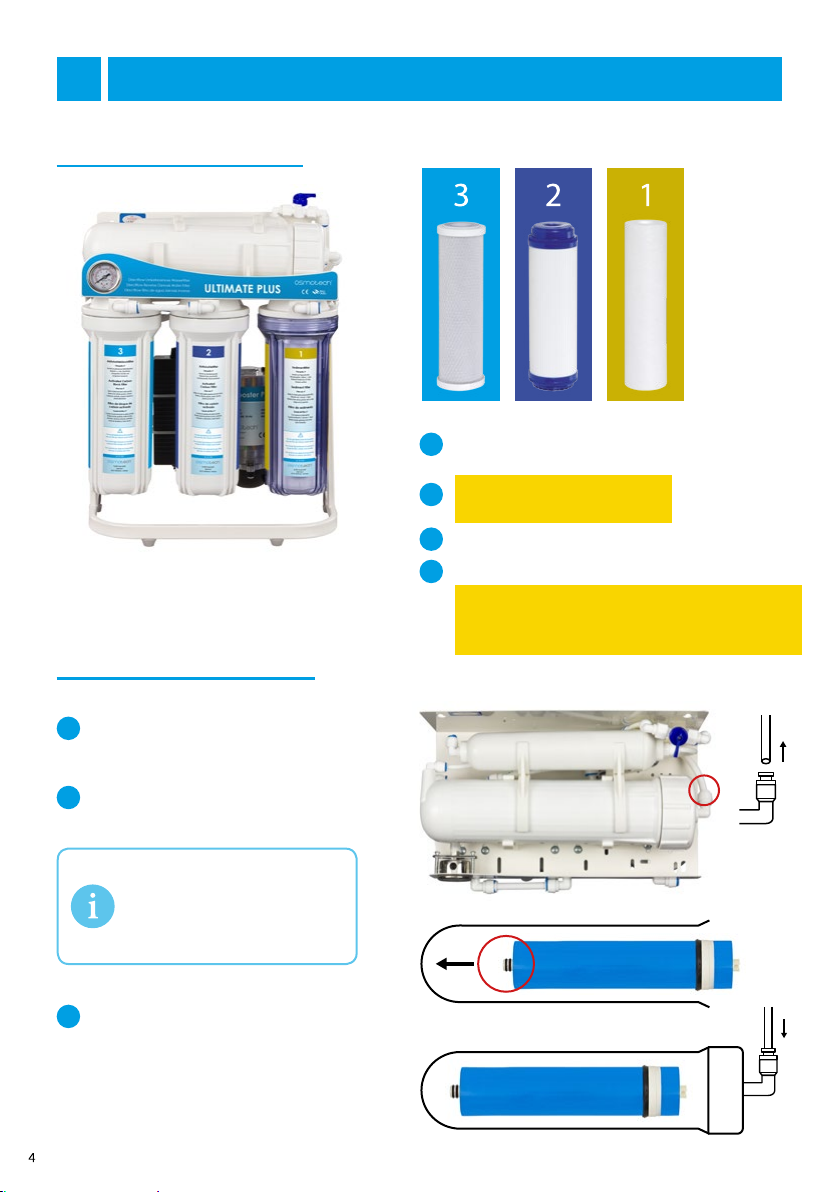

Filter und Membrane einsetzenI.

Einsetzen der 3 Vorlter

Einsetzen der Membrane

Önen Sie die Filtergehäuse und nehmen

1

die Filter heraus.

Entfernen Sie die transparente

2

Schutzfolie von den Filtern.

Setzen Sie die Filter wieder in das Gehäuse.

3

Schrauben Sie die 3 Filtergehäuse wieder handfest zu.

4

Achten Sie darauf, dass die Dichtungsringe richtig
im Gehäuse sitzen und beim Zuschrauben nicht
gequetscht werden.

Trennen Sie den Schlauch vom

6

Deckel des Membrangehäuses und
schrauben den Deckel auf.

Die Membrane ist eingeschweißt.

7

Entfernen Sie die transparente Folie.

Bei feuchten Rückständen in der
Membrane handelt es sich um
Wasserstoperoxid. Dadurch
wird gewährleistet, dass die
Membrane nicht austrocknet.

Setzen Sie die Membrane mit den

8

zwei kleinen schwarzen Gummiringen
zuerst in das Gehäuse.

Schrauben Sie das Gehäuse wieder zu und
stecken Sie den Schlauch in den Verbinder.

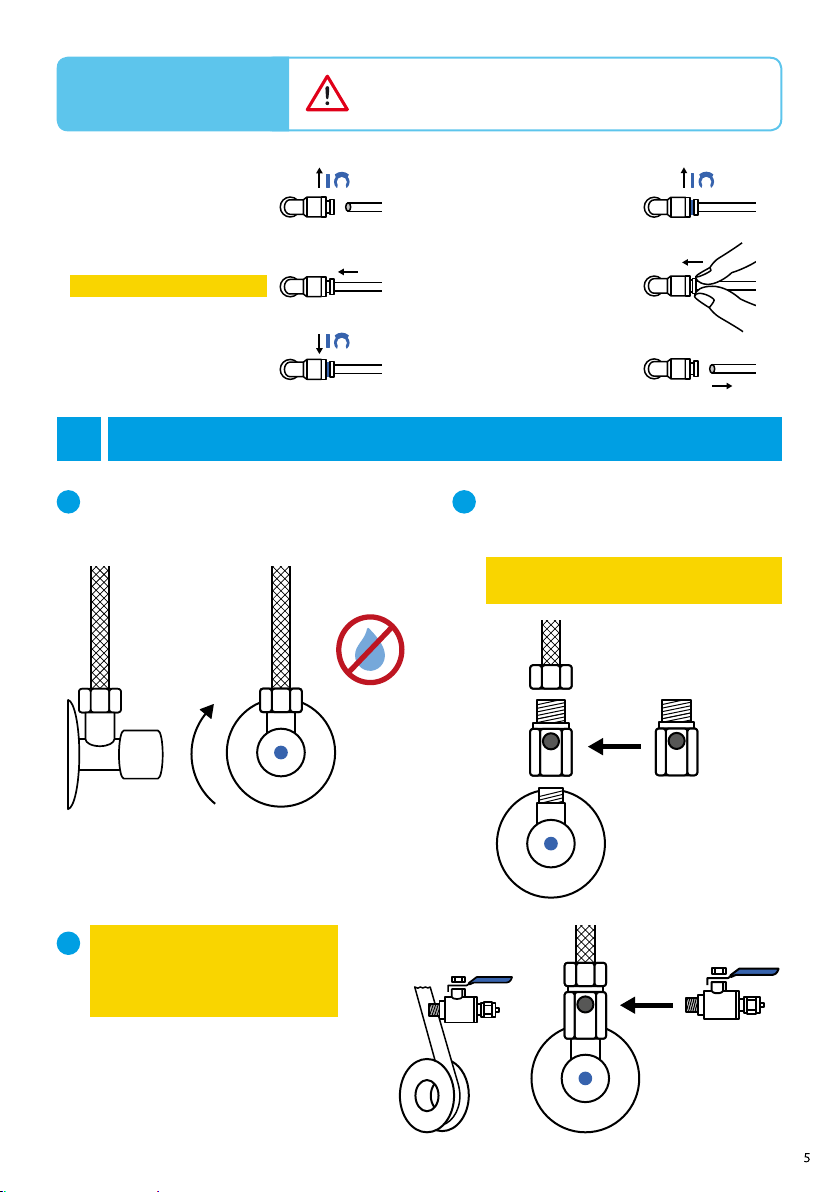

So funktioniert die
Steckverbindung

Das Schlauchende muss immer gerade abgeschnitten und
darf nicht gequetscht sein. Wenn nötig gerade abschneiden.

Anschließen

Entfernen Sie die blaue
Sicherungsklammer.

Stecken Sie den Schlauch
fest bis zum Anschlag (8mm)
in den Steckverbinder.

Sichern Sie die Verbindung
mit der Sicherungsklammer.

Lösen

Entfernen Sie die blaue
Sicherungsklammer.

Drücken Sie mit Daumen und
Zeigenger gegen den vorde­ren Ring der Steckverbindung.

Der Schlauch lässt
sich nun lösen.

Wasserzufuhr anschließenII.

Schließen Sie die

1 2

Wasserzufuhr am Eckventil.

Lösen Sie die Verbindung zum
Flexschlauch und schrauben den
Adapter dazwischen.

Achten Sie darauf, dass die Gummidichtung
im Adapter und dem Verbinder sitzt.

Wickeln Sie vor dem Einschrauben 3

3

Lagen Teonband um das Gewinde.
Dadurch ist die Verbindung optimal
abgedichtet.

Schrauben Sie den
Absperrhahn in den Adapter.

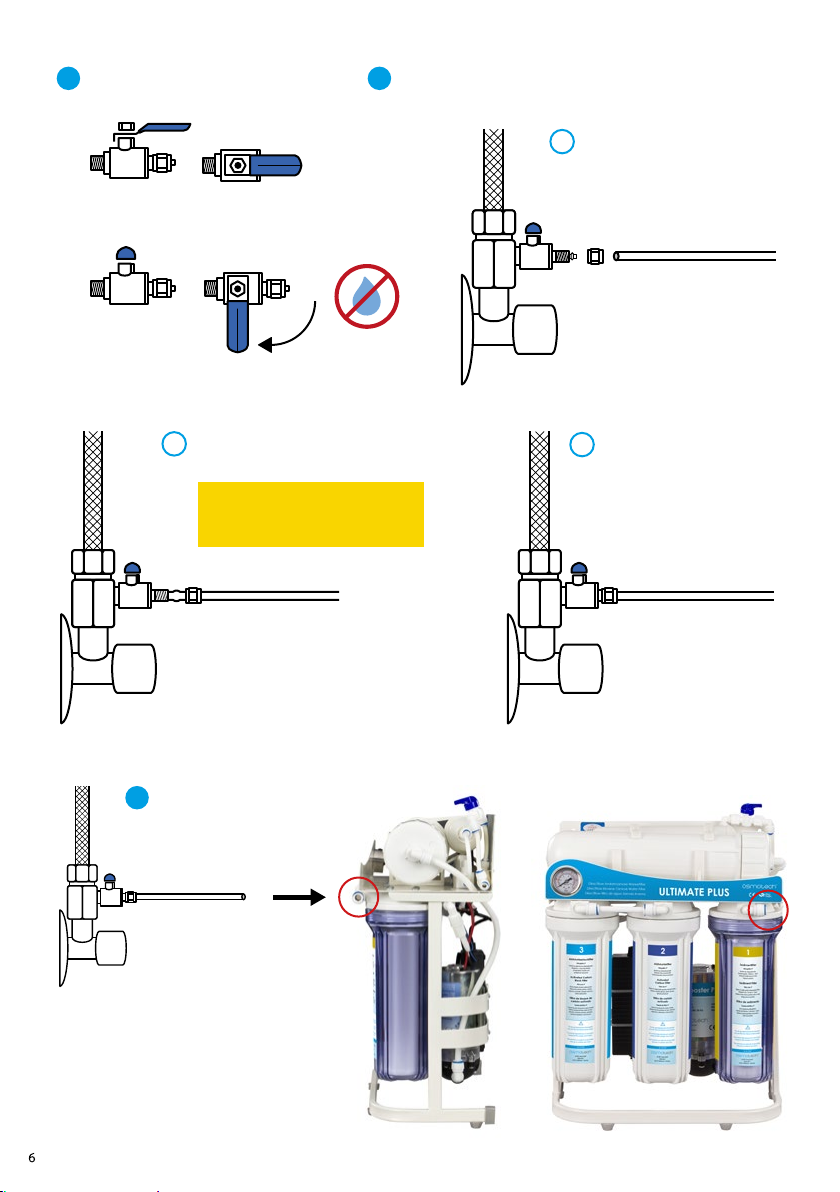

Schließen Sie den Absperrhahn. Schließen Sie den Schlauch an die Wasserleitung an.

4

oen

geschlossen

5

Schrauben Sie die Mutter

5.1

vom Gewinde und schieben
diese über den Schlauch.

Stecken Sie den Schlauch fest

5.2

bis zum Anschlag auf den Adapter.

Wichtig: Der Schlauch muss über
den Ring geschoben werden,
sodass er sich leicht ausdehnt.

Schließen Sie den Schlauch

6

an den Wasserlter an.

Schrauben Sie die Mutter

5.3

wieder auf das Gewinde.

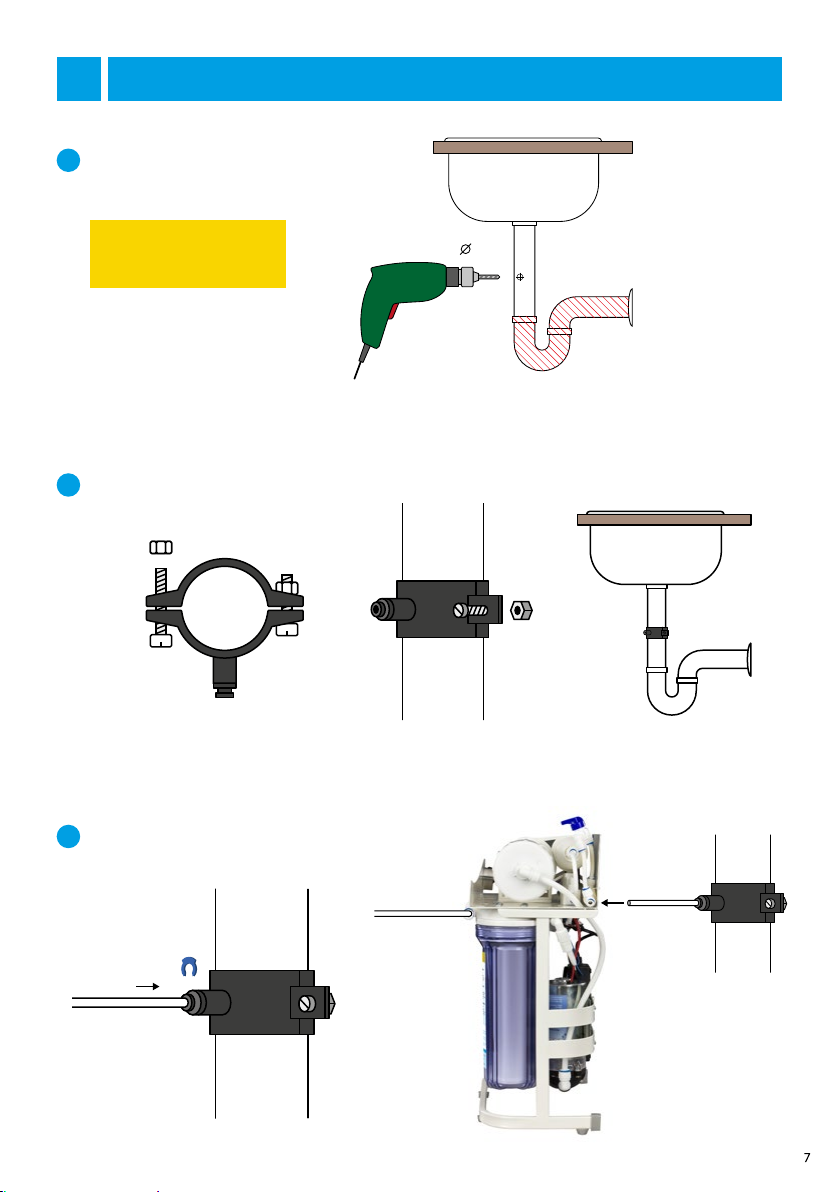

Bohren Sie ein Loch mit 6mm

1

Durchmesser frontal in Ihr
Abwasserrohr.

Abwasserleitung anschließenIII.

Wichtig!

Die Bohrung muss oberhalb
des Siphonbogens liegen.

Montieren Sie die Abwasserschelle.

2

6mm

Schließen Sie den Schlauch

3

an die Abwasserschelle an.

Wasserzufuhr

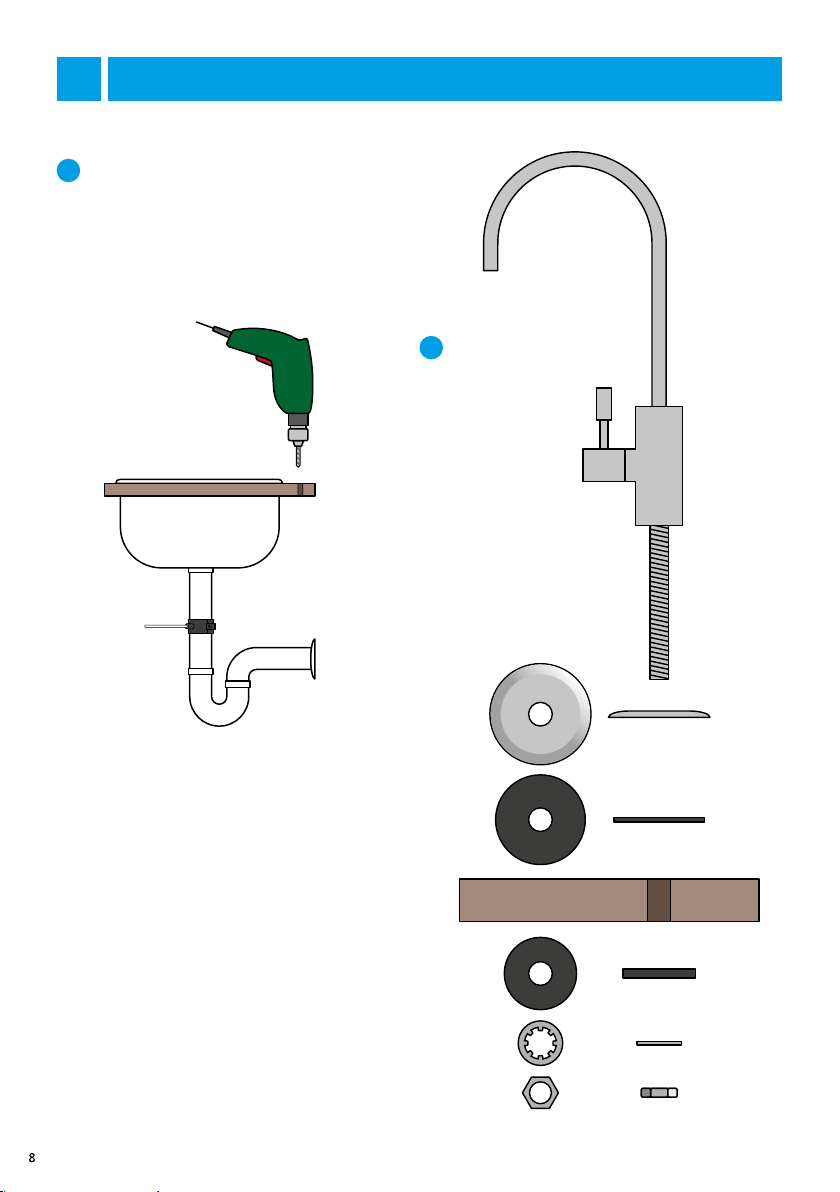

Bohren Sie ein Loch mit 12mm

1

Durchmesser in die
Küchenplatte oder die Spüle.

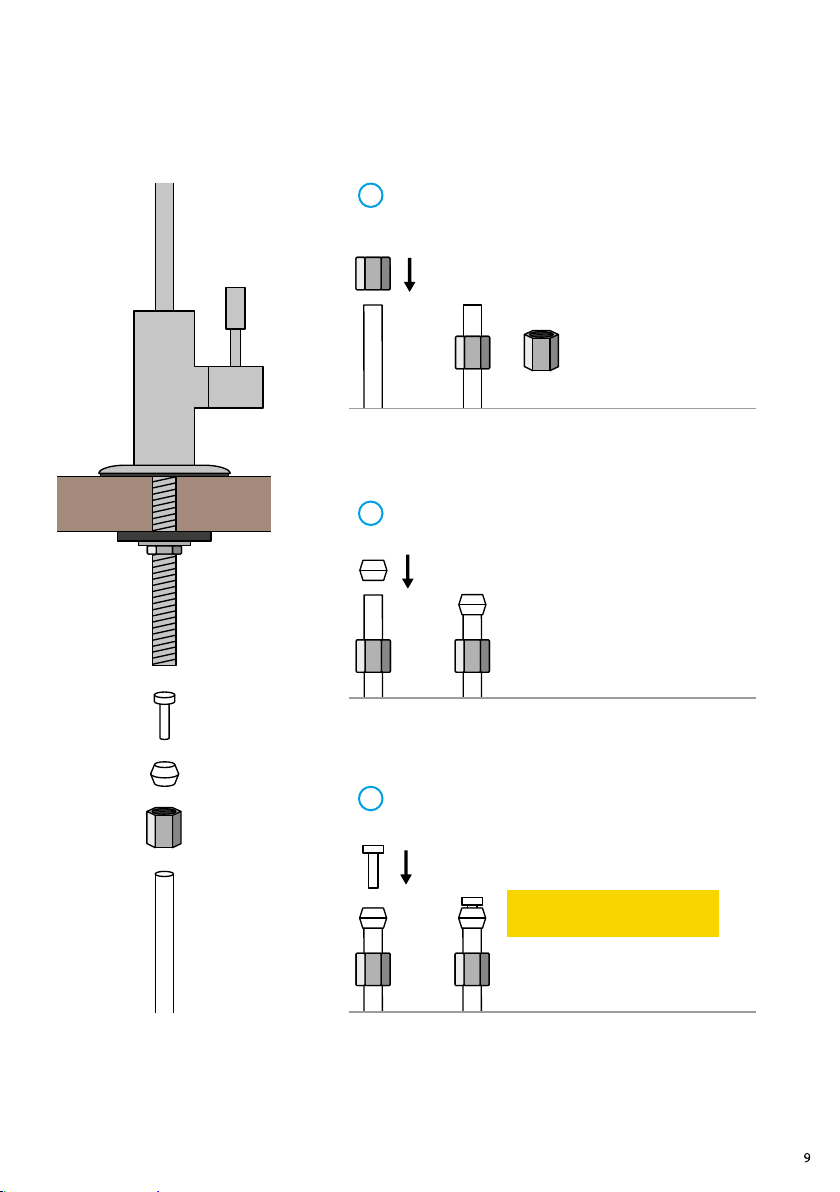

Wasserhahn einbauen und anschließenIV.

Montieren Sie

2

den Wasserhahn.

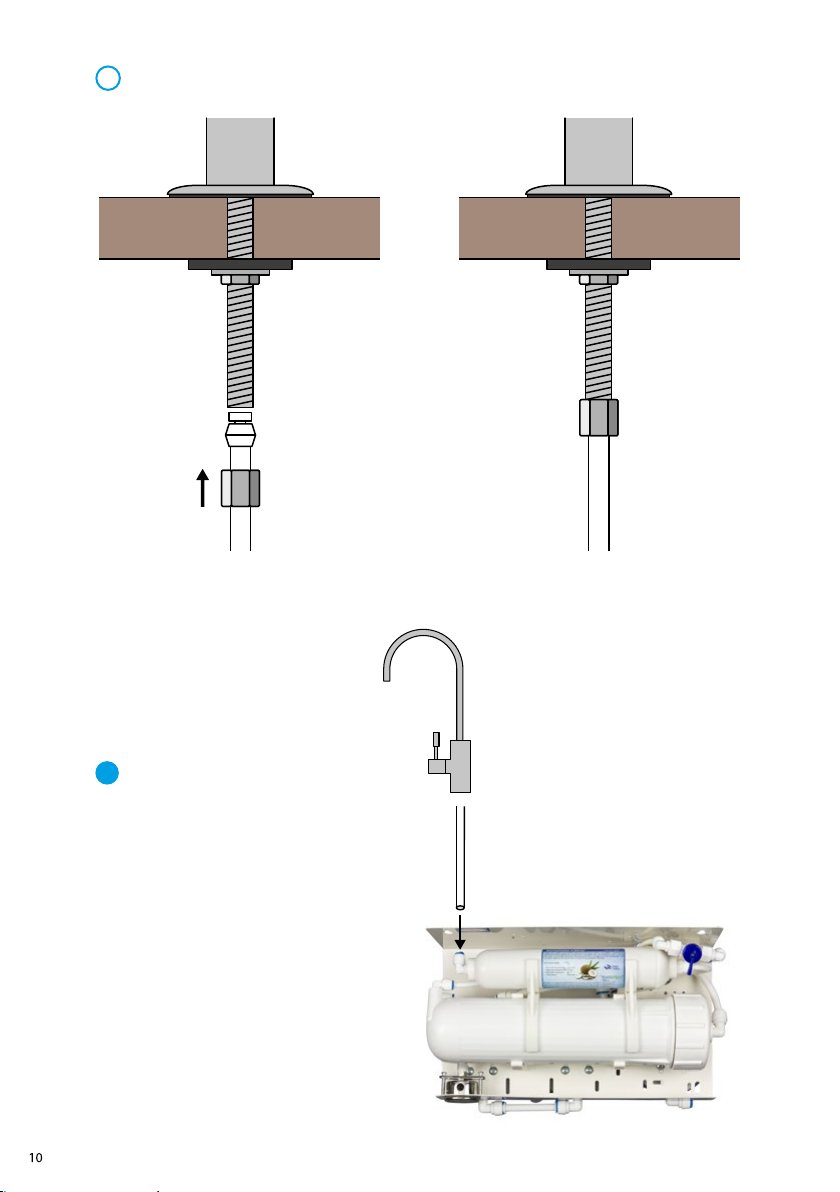

Schieben Sie die Mutter über

2.1

den 1/4“ Schlauch für Osmosewasser.

Die breite Öung der Mutter
mit dem Gewinde muss oben sein.

Schieben Sie die Kegeldichtung über den Schlauch.

2.2

Der Schlauch muss oben bündig
mit der Kegeldichtung abschließen.

Stecken Sie die Stiftdichtung in den Schlauch.

2.3

Der Stift muss fest bis zum
Anschlag im Schlauch stecken.

Schrauben Sie die Mutter auf die

2.4

Gewindestange des Wasserhahns.

Schließen Sie den Schlauch vom

3

Wasserhahn an den Wasserlter an.

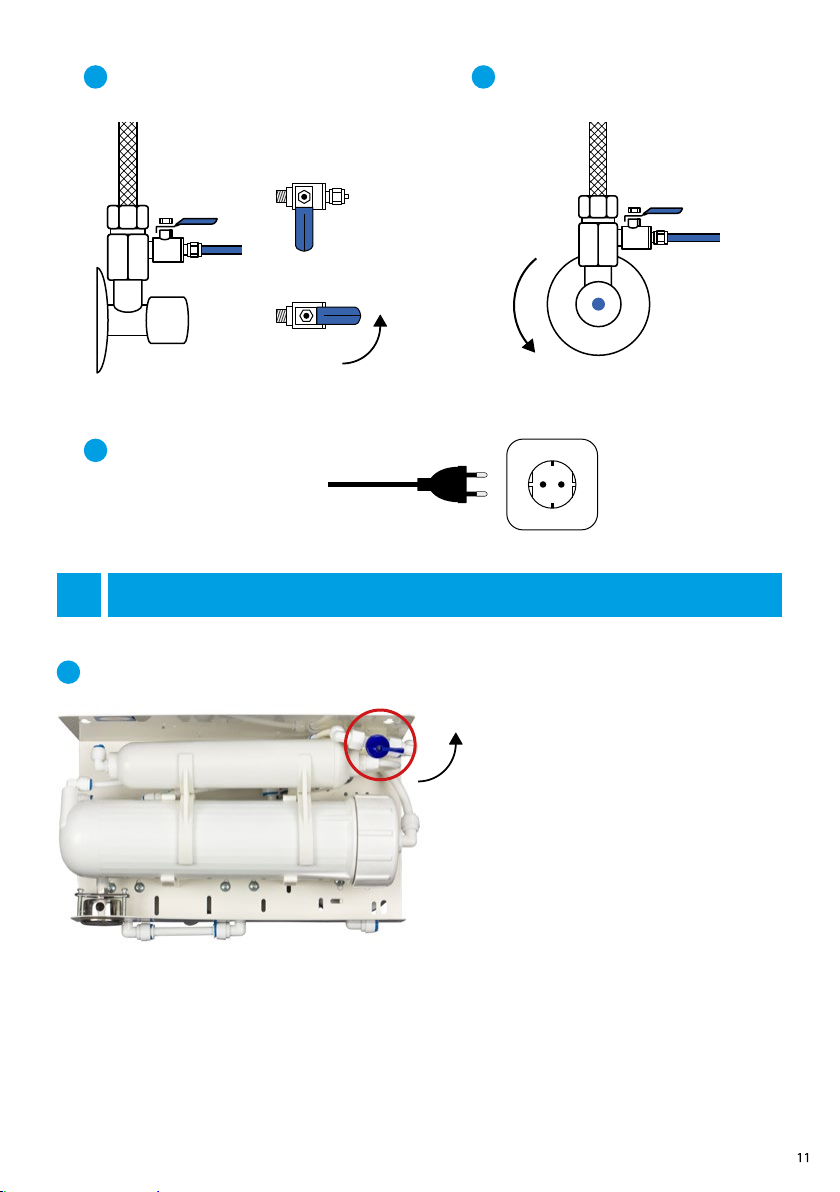

Önen Sie das Absperrventil. Önen Sie die Wasserzufuhr am Eckventil.

4 5

geschlossen

oen

Schließen Sie die Anlage

6

an den Strom an.

Filter spülenV.

Önen Sie das Spülventil

1

Zum besseren Verständnis:

Das Spülventil und der Durchussbe­grenzer regulieren den Druck in der
Anlage und das Abwasserverhältnis.

Im normalen Betrieb ist das Spülventil
geschlossen. Das Abwasser ießt im
geschlossenen Zustand durch den Durch­ussbegrenzer. Dieser hat die Funktion,
das Abwasserverhältnis gering zu halten.
Die Önung des Durchussbegrenzers
ist kleiner als der Durchmesser des
Schlauches.

Das Prinzip ist ähnlich wie bei einer Sanduhr. Je kleiner die Önung im Durchussbegrenzer ist, desto weni­ger Wasser kommt durch die Leitung.

Wenn das Spülventil jedoch geönet ist, ießt das Abwasser ungehindert durch die breitere Önung im
Spülventil. Es entsteht kein Rückstau und somit weniger Druck im Membrangehäuse. Das ist beim ersten
Spülen der Filter wichtig, damit die Membran nicht durch die ersten gelösten Teilchen aus den Filtern vorzei­tig verstopft.

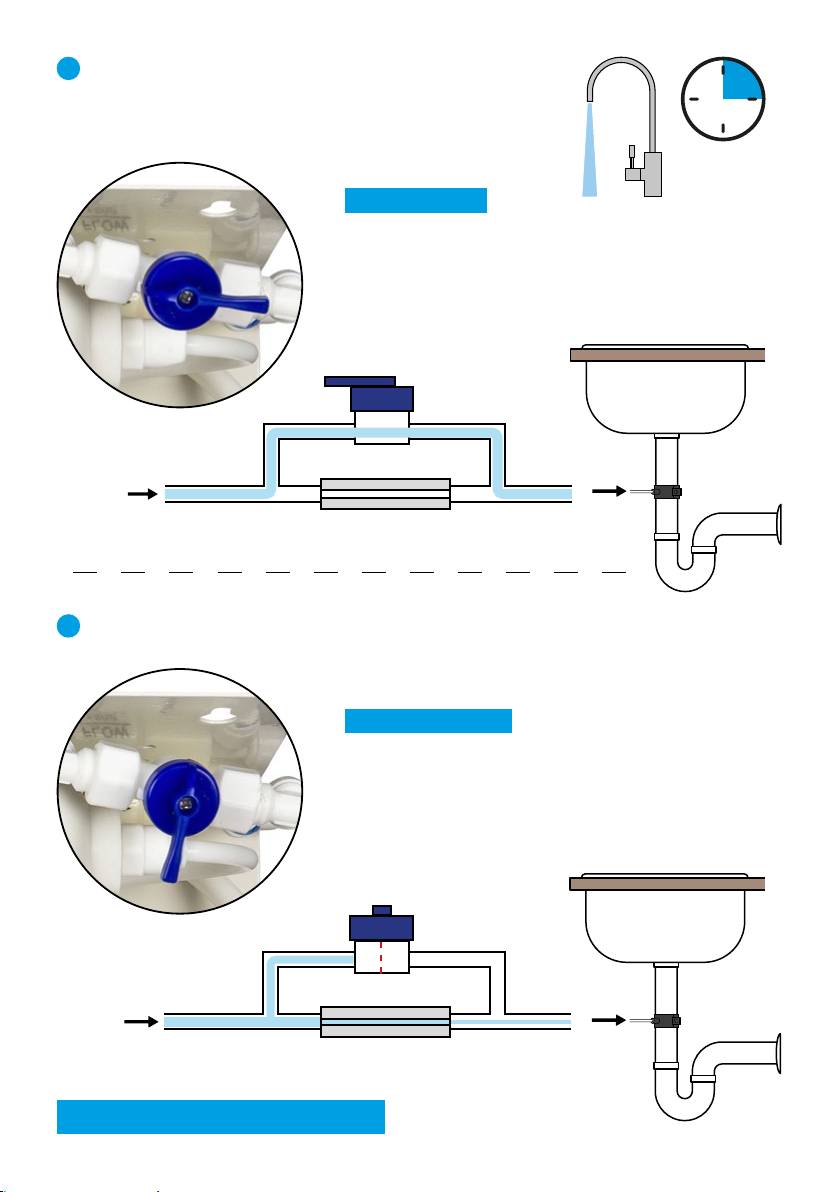

Spülen Sie die Filter für 15 Minuten. Önen Sie dazu den Wasserhahn.

2

Spülventil geönet

Das Abwasser ießt ungehindert durch die große Önung im
Spülventil. Es entsteht kein Rückstau. Der Druck im Membran­gehäuse bleibt gering. Dadurch wird die Membrane beim
Spülen der Filter geschont.

Abwasser

Schließen Sie das Spülventil und den Wasserhahn.

3

Die kleine Önung im Durchussbegrenzer ist nun der
einzige Weg, den das Abwasser nehmen kann. Dadurch
wird das Abwasserverhältnis reduziert.

Fertig. Die Anlage ist nun bereit zum Einsatz.

Spülventil geschlossen
