Italiano .............................. Pag. 03 - 35
Français.............................. Page 36 - 67
English................................ Page 68 - 97
Español .............................. Pàg. 98 - 131
Deutsch .............................. Seite 132 - 163
Scheda Garanzia ................ Pag. 165
1
Page 4
2
Page 5
italiano
Alcuni informazioni sul BLUETOOTH
Bluetooth® è una specifica industriale per reti personali senza fili
(WPAN: Wireless Personal Area Network).
Fornisce un metodo standard, economico e sicuro per scambiare informazioni
tra dispositivi diversi attraverso una frequenza radio sicura a corto raggio.
Bluetooth® cerca i dispositivi entro un raggio massimo di 200 metri e se tali
dispositivi sono coperti dal segnale li mette in comunicazione tra di loro. Questi dispositivi possono essere ad esempio palmari, telefoni cellulari, personal
computer, portatili, stampanti, fotocamere digitali.
La tecnologia Bluetooth® non ha risorse infinite e quindi può collegare solo un
numero definito di apparati contemporaneamente.
A seconda della tipologia della periferica essa consuma più o meno risorse.
Ad esempio un lettore MP3 al fine di offrire la miglior qualità di suono utilizza
tutte le risorse disponibili e quindi spesso non è possibile il collegamento ad
altre apparecchiature.
A2DP (Advanced Audio Distribution Profile)
Questo profilo definisce come deve essere trasmesso fra dispositivi Bluetooth®
un segnale ad alta qualità audio stereo o mono. Ad esempio fra un cellulare
e le sue cuffie senza filo.
HFP (Hands-Free Profile)
Questo profilo è comunemente utilizzato per consentire ai kit viva voce delle
auto di comunicare con i telefoni cellulari. La maggior parte delle cuffie auricolari bluetooth® utilizzano sia il profilo Hands-Free che il profilo Headset, grazie alle caratteristiche extra del profilo HFP per l’uso con un telefono cellulare.
Per esempio: ripetizione ultimo numero, l’avviso di chiamata vocale.
HSP ( Headset Profile )
Questo è il profilo più comunemente utilizzato, fornendo il supporto per i più
popolari auricolari Bluetooth® da utilizzare con i telefoni cellulari. Esso è basato su tecnologia SCO che permette di effettuare o rispondere a una chiamata,
riagganciare o regolare il volume.
ICP ( Intercom Profile )
Questo profilo è spesso citato come il profilo walkie-talkie. Si tratta di un altro
TCS (Telefono Control Protocol Specification) basato sempre su tecnologia
SCO per portare l’audio. Si propone di consentire le chiamate vocali tra due
vivavoce Bluetooth®.
®
3
Page 6
INDICE:
Introduzione ................................................. pag 05
Avvertenze ................................................... pag 06
Contenuto della confezione ............................ pag 10
Installazione del sistema.................................. pag 11
Ricarica del dispositivo................................... pag 11
Informazioni preliminari.................................. pag 11
Accensione e spegnimento.............................. pag 12
Tabelle comandi............................................. pag 12
Affiliazione .................................................. pag 21
Regolazione volume ...................................... pag 23
Uso del telefono ............................................ pag 24
Uso della radio ............................................. pag 25
Funzioni speciali............................................ pag 26
Modalità COMMUNITY.................................. pag 27

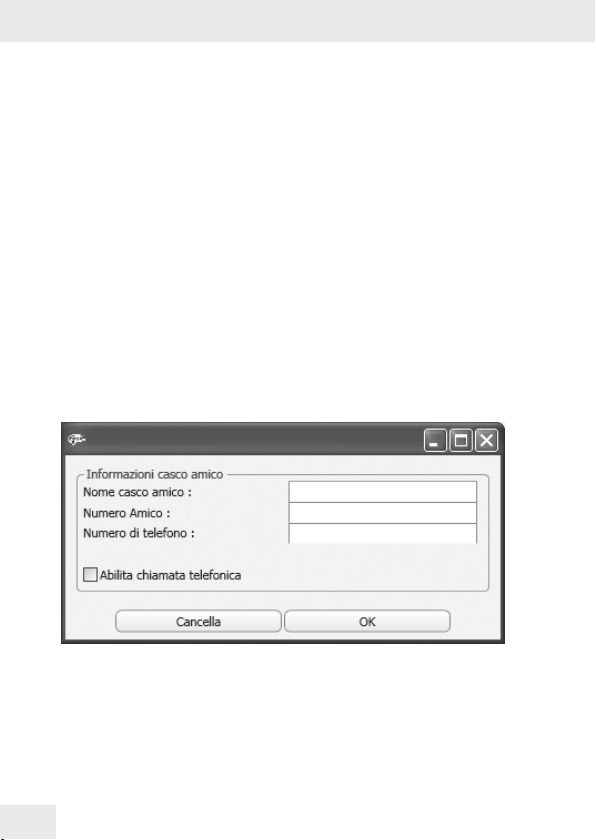

Modalità CASCO AMICO.............................. pag 27

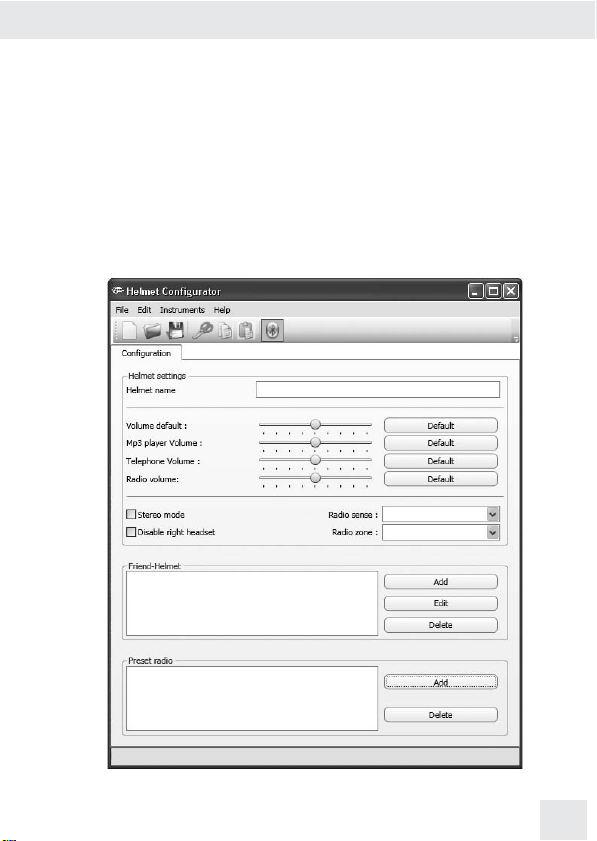

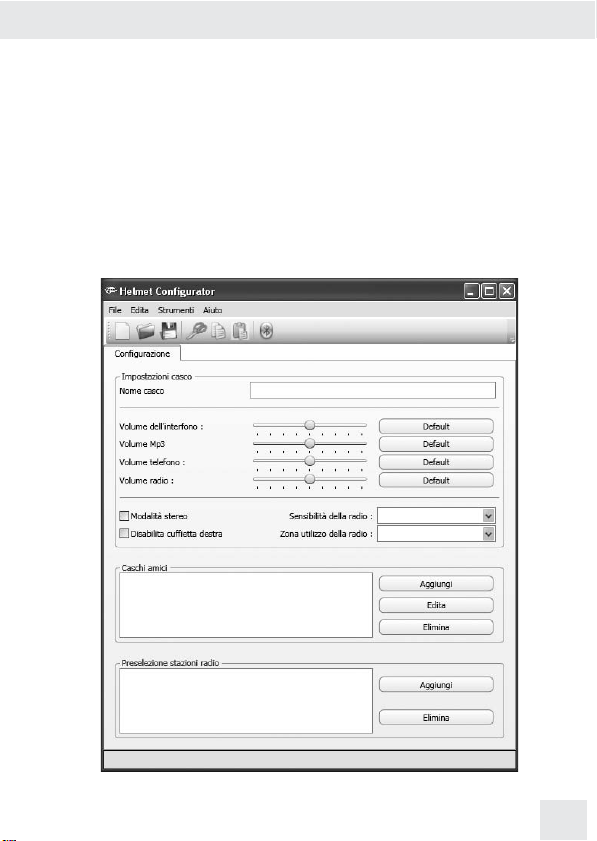

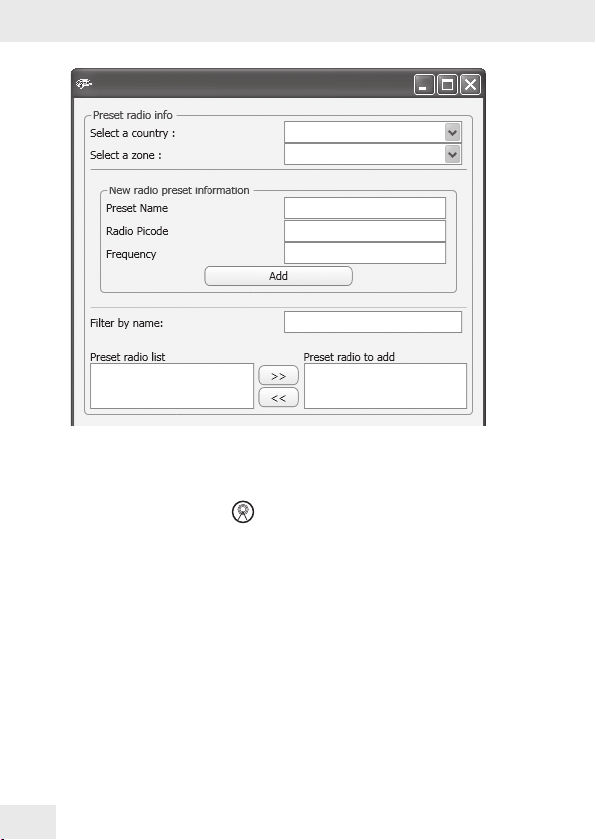

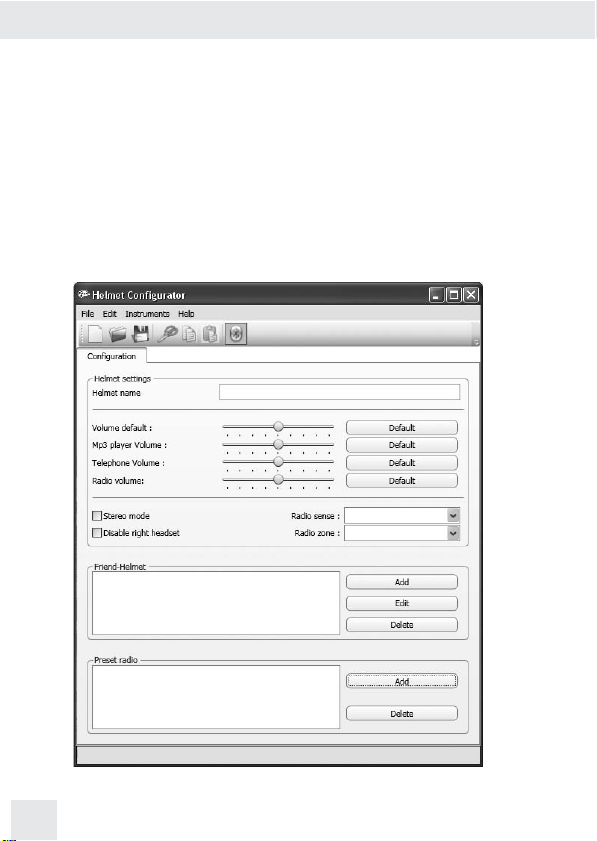

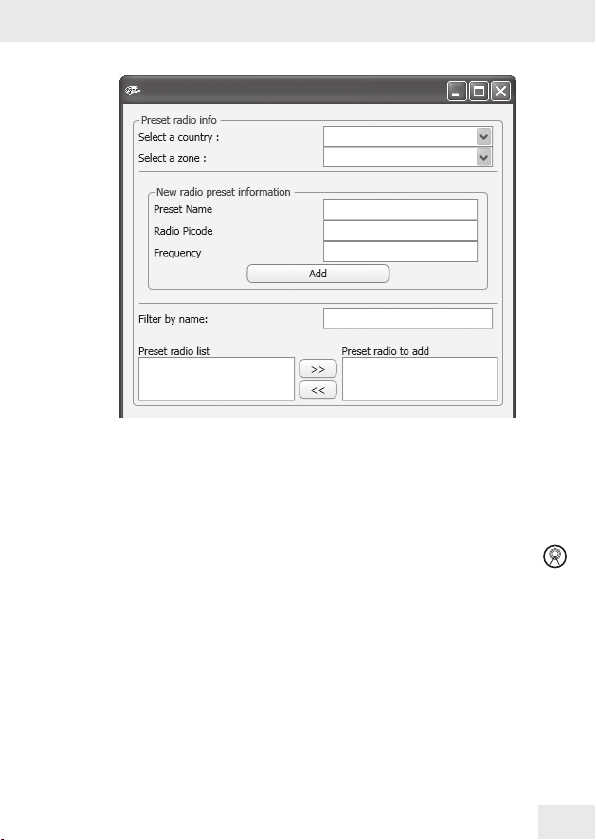

Modalità configuratore................................... pag 29
Garanzia ..................................................... pag 32
Scheda garanzia .......................................... pag 165
4
Page 7
italiano
Introduzione
Congratulazioni per aver acquistato il sistema di comunicazione Bluetooth® Suomy Communication System (da ora innanzi SCS).
Il sistema è stato costruito nel pieno rispetto dell’ambiente utilizzando componentistica e materiali esenti da metalli pesanti (RHOS free).
Il sistema SCS è composto da tre componenti acquistabili separatamente:
kit start communication system•
kit Bluetooth® system SCS•
kit cavo passeggero•
Il kit start communication system contiene la circuiteria interna al casco
ed è necessario per utilizzare il kit SCS. L’eventuale casco passeggero può essere connesso anche tramite un collegamento filare acquistando un ulteriore kit start communication system ed un kit cavo passeggero.
Il kit SCS è il presente kit.
Il kit cavo passeggero contiene un cavo a spirale che permette il collegamento fra un casco dotato di kit start communication system + kit
SCS ed un altro casco dotato di solo kit start communication system.

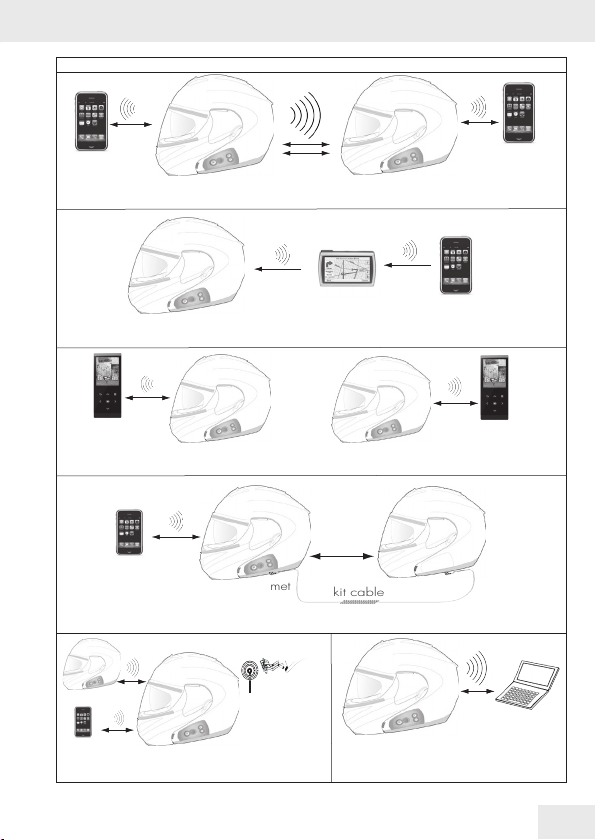

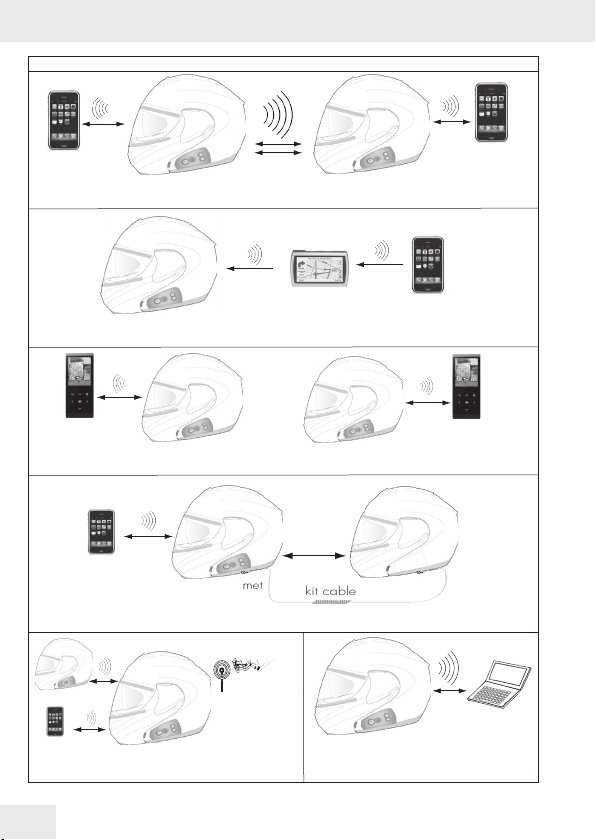

Configurazioni previste:
Solo casco pilota: 1 kit start communication system + 1 kit SCS•
Casco pilota + casco passeggero via cavo: 2 kit start communication •
system + 1 kit SCS + 1 kit cavo passeggero
Casco pilota + casco passeggero: 2 kit start communication system + •
2 kit SCS
5
Page 8
Il kit SCS è compatibile con tutti i cellulari Bluetooth®, per quanto riguarda le
funzioni di base (ricezione ed effettuazione chiamata), ma possono esserci limitazioni nella compatibilità per quanto riguarda funzioni più evolute. Per maggiori informazioni sui telefoni Bluetooth® compatibili e le relative funzionalità
avanzate consultare il sito www.suomy.com. Il kit SCS inoltre è compatibile
con i principali navigatori Gps e lettori MP3 dotati di tecnologia Bluetooth®.
Eventuali mal funzionamenti del kit SCS con i sistemi di navigazione,
potrebbero essere dovuti ad aggiornamenti del software del navigatore satellitare. Verificare tali aggiornamenti sui siti internet dei produttori.
Il progetto e la realizzazione del sistema di comunicazione, sono di proprietà di
LensLogica S.r.l. I marchi mondiali e i loghi Bluetooth® appartengono a Bluetooth® SIG Inc. e ogni uso di questi marchi da parte di Suomy Spa è autorizzato.
1. Avvertenze
Leggere attentamente il presente libretto di istruzioni, nonché il libretto di istruzioni degli altri kit che andrete ad abbinare al kit SCS.
Leggere le semplici norme di seguito riportate. Il mancato rispetto di tali norme
può dare origine a situazioni pericolose.
Attenzione: il prodotto non può essere utilizzato in competizioni ufficiali e non
ufficiali, circuiti, piste e simili.
Attenzione: l’installazione del kit SCS comporta un incremento di peso di
circa 60g che va ad aggiungersi al peso del casco e degli altri accessori.
Attenzione: al fine di rispettare le normative vigenti nella maggior parte dei paesi
verso i quali è destinato, il kit è preimpostato in modalità monofonica. Per abilitare
la stereofonia utilizzare il software configuratore accluso alla confezione (fare
riferimento alla apposita sezione del presente manuale per il suo uso). Suomy
declina ogni responsabilità nel caso di utilizzo in stereo dove non consentito.
Avvertenza: le parti elettroniche del kit SCS interne al casco non sono impermeabili.Evitare quindi che si bagni l’interno del casco per non rischiare di
6
Page 9
italiano
danneggiarlo. Qualora dell’acqua filtrasse all’interno del casco, scollegare
la batteria e rimuoverla dalla sua sede, rimuovere quindi il kit SCS e lasciarlo
asciugare all’aria.
Avvertenza: il casco non deve mai essere lasciato a portata di mano
di bambini non sorvegliati, per evitare che l’eventuale accesso alle batterie di alimentazione possa provocare gravi danni alla loro salute.
1.1 Sicurezza stradale
Il prodotto che avete acquistato consente di parlare con il telefono e con il
passeggero nella massima sicurezza lasciando libere le mani del guidatore
in ogni caso, per la sicurezza vostra e degli altri utenti della strada, attenetevi
alle seguenti avvertenze:
non indossare il casco durante la ricarica.•
non effettuare la procedura di affiliazione durante la guida.•
non utilizzare il dispositivo ad un volume molto alto, potrebbe distrar-•
re dalla guida ed impedire di udire le segnalazioni sonore degli altri
veicoli, regolare il volume ad un livello adeguato prima di mettersi alla
guida.
il kit SCS acquistato non deroga al rispetto del codice della strada. Per •
la vostra sicuezza si consiglia di non rispondere ad una chiamata durante la guida e di fermarsi per effettuare una chiamata.
moderare la velocità durante una conversazione (telefonica o interfono)•
7
Page 10
1.2 Norme generali
L’uso del kit SCS è soggetto al rispetto di tutte le restrizioni e le indicazioni
relative all’uso dei telefoni cellulari.
Quindi:
Non accendere il telefono cellulare o il kit SCS quando ne è vietato •
l’uso o quando l’apparecchio può causare interferenze o situazioni di
pericolo.
Spegnere durante il rifornimento di carburante e comunque non usare il •
kit SCS nelle stazioni di servizio.
Non usare in prossimità di combustibili o prodotti chimici.•
Spegnere in prossimità di materiali esplosivi.•
1.3 Usare in modo appropriato
Usare solo come indicato nella documentazione relativa al prodotto, non tentare di smontare, manomettere o modificare alcuna parte del kit SCS. Gli
interventi tecnici possono essere eseguiti esclusivamente presso i centri di assistenza autorizzati.
Il casco è un prodotto progettato per la sicurezza della persona che lo indossa, la sua manomissione e/o del kit SCS oltre a far decadere la garanzia
può essere pericoloso.
1.4 Accessori e batterie
Usare esclusivamente batterie, caricabatteria e accessori originali per il •
proprio modello di dispositivo contenuti nella confezione.
L’uso di prodotti diversi potrebbe risultare pericoloso e fa decadere •
qualsiasi garanzia.
Per la disponibilità degli accessori originali, rivolgersi al proprio •
rivenditore.
Non utilizzare le batterie per scopi diversi da quelli prescritti.•
Non utilizzare mai caricabatteria o batterie che risultino danneggiati.•
Non mettere in cortocircuito la batteria.•
8
Page 11
italiano
Pericolo di incendio o esplosione: non gettare le batterie nel fuoco e •
non esporle ad alte temperature!
Non gettare le batterie nei rifiuti domestici. Smaltire le batterie rispettan-•
do le normative locali.
1.5 Smaltimento
Qualora si voglia smaltire il kit SCS o parti di esso è necessario seguire le
seguenti indicazioni:
Il prodotto è conforme alla direttiva europea 2002/96/EC. •
Tutte le parti elettriche ed elettroniche devono essere smaltite separata-•
mente, mediante impianti di raccolta specifici designati dal governo o
dalle autorità locali.
Non gettare la batteria nei rifiuti domestici.•
Batteria, componenti elettrici ed elettronici devono essere smontati e se-•
parati e consegnati agli specifici centri di raccolta differenziata autorizzati per il riciclo dei rifiuti.
Per informazioni più dettagliate sullo smaltimento delle apparecchiature obsolete, contattare il comune, il servizio di smaltimento rifiuti o il negozio in cui è
stato acquistato il prodotto.
9
Page 12

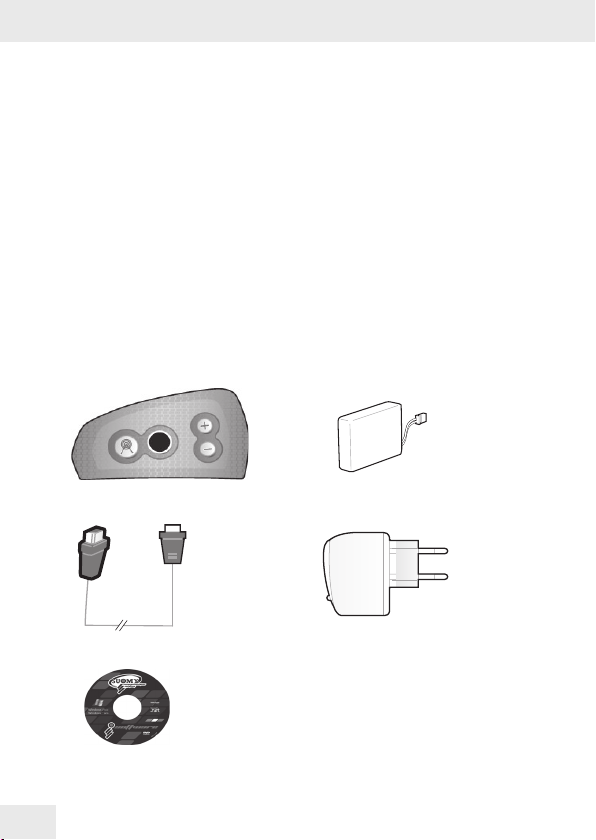

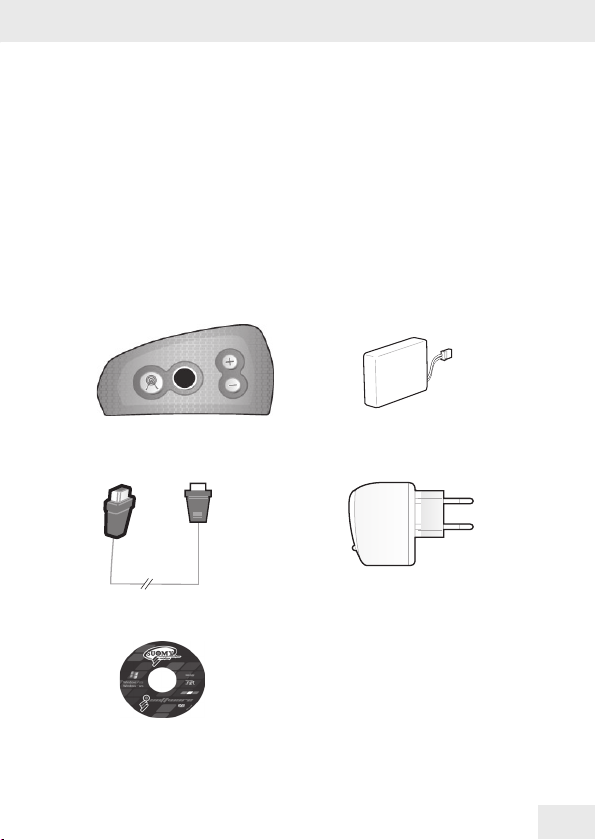

2. Contenuto della confezione
Suomy Communication System ( SCS )•
Batteria ricaricabile agli ioni di lithio•
Adattatore rete elettrica 220Vac/5Vdc•
Cavo USB•
Dvd-rom•
Manuale di istruzioni•
Pieghevole istruzioni di montaggio•
Suomy Communication System SCS
Cavo USB
Dvd-rom
10
Batteria ricaricabile
Adattatore rete elettrica
Page 13
italiano
3. Installazione del sistema
Per l’installazione del kit SCS o del kit start communication fare riferimento al
pieghevole allegato nella confezione.
4. Ricarica del dispositivo
Al fine di preservare la batteria prima di utilizzare il dispositivo per la prima
volta caricare la batteria in dotazione per almeno 10 ore. Per mantenere la
betteria in buono stato è consigliabile effettuare periodicamente dei cicli di
ricarica completi. Non ricaricare la batteria con il casco indossato.
Spegnere il comunicatore•
Collegare l’adattatore alla rete rete elettrica, si accenderà il led rosso•
Inserire il cavo USB prima nell’ adattatore e quindi nell’apposita sede •
nel casco, si accenderà il led verde sull’adattatore ed il led posto sotto
il tasto ON inizierà a lampeggiare
A ricarica ultimata il led rosso posto sull’adattatore diventerà verde men-•
tre il led sotto il tasto ON si spegnerà
5. Informazioni preliminari
Il kit SCS è dotato di 4 tasti multi funzione:
Pulsante di accensione contraddistinto dal colore rosso Suomy (di 1.
seguito denominato “ON” )
Pulsante Radio2.
Pulsante volume3.
Pulsante volume 4.
Ad ogni tasto è associata una o più funzionalità a seconda dello stato del
kit. Inoltre ad ogni tasto possono essere associate diverse funzioni a seconda
della modalità in cui viene premuto.
+
-
11
Page 14
In generale ad ogni tasto sono associate differenti modalità:
Pressione breve: premere e rilasciare subito•
Pressione media: premere per circa 2 secondi sino al primo tono •
emesso dal casco
Pressione lunga: premere per circa 4 secondi sino al doppio tono •
emesso dal casco
Pressione molto lunga: premere per circa 8 secondi sino al triplo tono •
emesso dal casco
6. Accensione e spegnimento
Per accendere il kit SCS è necessario premere il tasto ON per una durata
media fino alla riproduzione del tono di accensione.
Per spegnere tenere premuto il tasto ON sino alla riproduzione della melodia
di spegnimento della scheda. A quel punto si può rilasciare il tasto.
7. Tabella comandi e stato del kit SCS
Il Kit SCS, a seconda del suo utilizzo, può assumere diversi stati di funzionamento. Le tabelle seguenti mostrano sinteticamente i comandi che il kit può
ricevere ed il modo in cui sollecitarli. Fare riferimento alle successive istruzioni
per maggiori dettagli sul funzionamento.
Per entrare nello stato affiliazione e nello stato ricezione configurazione spegnere il kit e accenderlo seguendo le istruzioni riportate più avanti.
Accensione: • premere il tasto ON per 2 secondi (emissione di un tono
acuto)
Stato di affiliazione interfono: • premere il tasto ON per 4 secondi (emis-
sione di un doppio tono acuto)
Stato di affiliazione telefono/MP3: • premere il tasto ON per 8 secondi
(emissione di un triplo tono acuto)
Stato ricezione configurazione: • premere il tasto ON e il tasto
4 secondi (doppio tono greve)
per
12
Page 15
SCS helmet
Computer
SCS helmet
PILOT
Bluetooth mobile
kit cable
PASSENGER
kit start communication
Bluetooth mobile
SCS helmet
Bluetooth GPS
Bluetooth mobile
SCS helmet
SCS helmet
Bluetooth mobile
200 mt
Bluetooth MP3
SCS helmet
SCS helmet
Bluetooth MP3
STEREO
STEREO
SCS helmet
Radio
SCS helmet
Bluetooth mobile
Possibilità di collegamento del kit SCS
I due caschi sono collegati fra loro ed entrambi al loro telefono.
italiano
Il casco è collegato al GPS e al telefono (questo collegamento dipende dal tipo di GPS usato).
I caschi sono collegati ad un lettore MP3 stereo,non è possibile collegare i caschi fra loro o ad un telefono.
Il casco con il kit SCS è connesso al telefono,la connessione all’altro casco è via cavo.Una chiamata in arrivo
interrompe l’interfono.
Ascoltando la radio è possibile essere connessi sia al telefono che ad un altro
casco. Una chiamata in arrivo interrompe l’ascolto della radio.
La connessione al PC viene utilizzata per il software di
configurazione.
13
Page 16
stato di affiliazione interfono
Affiliazione
master
Reset
Affiliazioni
Arresto sistema
Reset
Affiliazioni
Arresto sistema
medio
breve
lungo
molto lungo
ON
ON
ON
ON
X
medio
ON
X
lungo
molto lungo
ON
ON
stato di affiliazione telefono
breve
ON
X
breve
breve
doppio
+
-
ON
volume
volume
X
breve
breve
doppio
+
-
ON
volume
volume
X
medio
+
volume
medio
+
volume
medio
-
volume
medio
-
volume
breve
breve
medio
medio
lungo
lungo
14
Page 17
stato MP3 connesso
italiano
medio
breve
lungo
Attivazione
interfono
Connessione
telefono
Aumento volume
ON
X
X
ONONON
ON
molto lungo
Diminuzione
volume
Mute
Arresto sistema
Se un lettore MP3 è connesso, la radio e il telefono non sono disponibili
X
medio
breve
breve
doppio
+
-
volume
volume
+
volume
X
X
X
X
medio
-
volume
breve
medio
lungo
15
Page 18
stato nessun dispositivo connesso
Attivazione
interfono
Connessione
telefono
Collegamento MP3
Aumento
volume
Diminuzione
volume
Accensione
radio
Spegnimento
radio
Ricerca stazione
radio
Skip prossima
stazione memor.
Skip precedente
stazione memor.
Memorizzazione
stazione corrente
Mute
Arresto sistema
medio
breve
lungo
molto lungo
ON
ON
ON
ON
X
X
X
X
X
ON
+
volume
+
-
volume
volume
medio
breve
breve
doppio
X
X
X
X
X
medio
-
volume
X
breve
X
medio
X
X
X
lungo
16
Page 19
stato telefono connesso
italiano
medio
breve
ON
ON
Attivazione
interfono
Distacco
telefono
Aumento volume
Diminuzione volume
Chiamata vocale
Ultima chiamata
Risposta*
Rifiuto*
Riaggancio*
Trasferimento chiamata*
Accensione radio
Spegnimento radio
Ricerca stazione radio
Skip prossima stazione
memor.
Skip precedente stazione
memor.
Memorizzazione
stazione corrente
Mute
Arresto sistema
*disponibile solo durante una chiamata telefonica
X
X
X
X
X
X
X
X
X
lungo
ON
X
medio
breve
breve
doppio
-
+
volume
volume
+
volume
tmolto lungo
ON
ON
X
X
X
X
X
X
medio
-
volume
X
lungo
+
volume
X
breve
lungo
-
volume
X
medio
X
X
X
lungo
17
Page 20
stato interfono connesso
Disattivazione
interfono
Connessione
telefono
Collegamento MP3
Aumento
volume
Diminuzione
volume
Accensione
radio
Spegnimento
radio
Ricerca stazione
radio
Skip prossima
stazione memor.
Skip precedente
stazione memor.
Memorizzazione
stazione corrente
Mute
Arresto sistema
medio
breve
ON
ON
X
X
lungo
molto lungo
ON
ON
doppio
ON
X X
X
X
X
medio
breve
+
volume
breve
+
-
volume
medio
-
volume
breve
volume
X
X
X
X
X
medio
X
X
X
lungo
18
Page 21
stato telefono e interfono connesso
italiano
medio
breve
lungo
ON
ON
Disattivazione
interfono
Distacco
telefono
Aumento volume
Diminuzione volume
Chiamata vocale
Ultima chiamata
Risposta*
Rifiuto*
Riaggancio*
Trasferimento chiamata*
Accensione radio
Spegnimento radio
Ricerca stazione radio
Skip prossima stazione
memor.
Skip precedente stazione
memor.
Memorizzazione
stazione corrente
Mute
Arresto sistema
*disponibile solo durante una chiamata telefonica
X
X
X
X
X
X
X
X
X
molto lungo
ON
ON
X
X
medio
breve
medio
-
volume
volume
lungo
+
volume
breve
doppio
+
ON
volume
-
+
volume
X
X
X
X
X
X
lungo
-
volume
X
breve
X
medio
X
X
X
lungo
19
Page 22
stato ricezione configurazione
medio
medio
breve
Arresto sistema
Il sistema si spegne automaticamente una volta ricevuta la
configurazione
lungo
molto lungo
ON
ON
ON
ON
X
breve
breve
doppio
+
ON
volume
medio
+
-
volume
volume
breve
-
volume
medio
lungo
20
Page 23
italiano
8. Affiliazione con lettore MP3
Il kit SCS è dotato del profilo Bluetooth® A2DP, questo profilo permette di
ascoltare all’interno del proprio casco la propria musica tramite un lettore
MP3 (dotato di interfaccia di comunicazione Bluetooth®) o di un cellulare
(dotato del medesimo profilo A2DP).
Questa procedura ha lo scopo di abbinare il proprio lettore MP3 Bluetooth®
con il kit SCS. Va effettuta la prima volta che si utilizza il lettore MP3 con il kit.
Il lettore MP3 rileverà il kit SCS come una normale cuffia audio.
Procedere nel modo seguente:
A dispositivo spento premere e mantenere premuto il tasto ON per 8 •
secondi (emissione di un triplo tono acuto) per entrare nella modalità
affiliazione MP3
Agire sul proprio lettore MP3 al fine di aggiungere un dispositivo •
Bluetooth®(vedere manuale di istruzioni del lettore)
Alla fine della rilevazione il lettore MP3 mostrerà i dispositivi rilevati, •
selezionare SuomyCom (od il nome che si è impostato tramite il configuratore)
Il lettore MP3 richiederà l’immisione della password, immettere• 0000
e premete OK
Se l’affiliazione è andata a buon fine si udirà un tono di conferma •
Una volta affiliati il lettore MP3 con il kit SCS è necessario consultare il manuale di istruzioni del proprio dispositivo MP3 al fine di poter ascoltare la
propria musica.
NOTE IMPORTANTI: alcuni lettori MP3 non si connettono automaticamente
dopo aver digitato il codice 0000. In questo caso è necessario procedere in
uno dei seguenti modi:
Effettuare una pressione media del tasto ON e •
Tramite il menu Bluetooth® del proprio lettore MP3 procedere con la •
connessione (come indicato nel manuale d’uso del lettore)
Per maggiori informazioni sul profilo A2DP visitate il sito www.a2dp.info
-
21
Page 24
9. Affiliazione con telefono Bluetooth®
Questa procedura ha lo scopo di abbinare il proprio telefono Bluetooth® con
il kit SCS. Va effettuta la prima volta che si utilizza il telefono con il kit che
verrà rilevato come una normale cuffia audio.
Procedere nel modo seguente:
A dispositivo spento premere e mantenere premuto il tasto ON per 8 •
secondi (emissione di un triplo tono acuto) per entrare nella modalità
affiliazione telefono
Agire sul proprio telefono al fine di aggiungere un dispositivo Bluetooth® •
(vedere manuale di istruzioni del telefono)
Alla fine della rilevazione il telefono mostrerà i dispositivi rilevati, selezio-•
nare SuomyCom (od il nome che si è impostato tramite il configuratore)
Il telefono richiederà l’immisione della password, immettere • 0000 e pre-
mete OK
Se l’affiliazione è andata a buon fine si udirà un tono di conferma •
NOTE IMPORTANTI: alcuni telefoni non si connettono automaticamente dopo
aver digitato il codice 0000. In questo caso è necessario procedere in uno
dei seguenti modi:
Effettuare una pressione media del tasto ON e •
Tramite il menu Bluetooth® del proprio telefono procedere con la con-•
nessione come indicato nel manuale d’uso del telefono
22
+
Page 25
italiano
10. Affiliazione fra due caschi
Questa procedura ha lo scopo di abbinare due kit SCS e attivare la funzionalità interfono fra di essi. La funzionalità interfono consente di comunicare
ad una distanza massima di 200mt. Tale distanza dipende dalle condizioni
ambientali e stradali.
Predisporre ad una distanza ridotta due caschi dotati del kit SCS•
Impostare la modalità affiliazione interfono su entrambi i caschi: premere •
il tasto ON per 4 secondi (emissione di un doppio tono acuto)
Premere il tasto ON brevemente su uno dei due caschi•
Dopo alcuni secondi un tono acuto conferma l’affiliazione e la modalità •
interfono è automaticamente abilitata. Un tono greve indica il fallimento
dell’affiliazione
Se, durante la modalità interfono, i due caschi si allontanano fino alla perdita
della connessione questa verrà automaticamente ritentata per i successivi 2
minuti. Nel caso non fosse possibile riattivarla la stessa verrà chiusa.
Per riattivarla è sufficiente una breve pressione sul tasto ON.
11. Regolazione del volume
Il volume si regola tramite una pressione breve del tasto
(confermato da un tono in cuffia). Il volume può essere inpostato su 6 differenti
livelli predefiniti, ogni pressione del tasto
ceversa il tasto
del massimo livello di volume, mentre un tono greve segnala il livello minimo.
Il livello del volume corrente viene mantenuto alla successiva riaccensione del
casco.
Attenzione: si sconsiglia di impostare il volume su livelli troppo alti perchè potrebbe distogliere l’attenzione dalla guida del motociclo e ridurre la possibilità
di udire rumori esterni o le segnalazioni degli altri veicoli.
lo fa scendere. Un tono acuto segnala il raggiungimento
-
+
fa salire di livello il volume vi-
+
o del tasto -
23
Page 26
12. Uso del telefono
Come rispondere ad una chiamata telefonica.
Quando il cellulare è affiliato al casco e riceve una chiamata si udiranno
all’interno del casco dei toni di avviso (alcuni cellulare riproducono la propria
suoneria direttamente sul sistema SCS), una pressione breve del tasto ON è
sufficiente per accettare la chiamata mentre per rifiutarla è necessaria una
pressione media sempre del tasto ON (Vedi tabelle). Se è attiva la comunicazione interfono questa viene temporaneamente interrotta durante tutto il tempo
della telefonata e quindi ripristinata automaticamente.
Impostando il cellulare sulla risposta automatica non va effettuata nessuna
operazione per rispondere alla chiamata in arrivo.
Per chiudere la chiamata in corso effettuare una pressione breve del tasto
ON.
Come effettuare una chiamata telefonica.
Per effettuare una chiamata è necessario che il telefono sia collegato al casco.
La chiamata telefonica può essere fatta come di consueto direttamente dal
proprio telefono agendo sulla sua tastiera.
Per alcuni cellulari (fate riferimento al sito www.suomy.com) è possibile iniziare
una chiamata telefonica anche nei seguenti due modi:
ultimo numero chiamato: pressione contemporanea breve dei tasti ON •
e
+
chiamata vocale: pressione contemporanea breve dei tasti ON e •
seguire quindi le istruzioni del proprio telefono per proseguire
-
;
IMPORTANTE: il rispetto del codice della strada è primario. Non rispondere
o effettuare una chiamata durante la guida. Prima di effettuare una chiamata
fermare la moto in una zona adatta e ripartire solo dopo aver inviato la
chiamata.
24
Page 27
italiano
13. Uso della radio
Il kit SCS è dotato di una radio FM di elevata qualità. La radio è comandata
dall’apposito tasto
Le funzioni possibili sono:
Accensione e spegnimento•
Ricerca stazione radio•
Memorizzazione stazione radio•
Skip prossima stazione radio memorizzata•
Skip precedente stazione radio memorizzata•
posizionato a fianco del tasto ON.
stato nessun dispositivo connesso
Accensione
radio
Spegnimento
radio
Ricerca stazione
radio
Skip prossima
stazione memor.
Skip precedente
stazione memor.
Memorizzazione
stazione corrente
medio
breve
lungo
molto lungo
ON
ON
ON
ON
X
medio
breve
+
-
volume
volume
medio
-
volume
breve
doppio
+
ON
volume
X
X
breve
X
medio
X
X
X
lungo
25
Page 28
Sono disponibili 10 posizioni di memoria ove memorizzare le stazioni radio
preferite.
Per memorizzare una stazione procedere nel modo seguente:
Accendere la radio tramite una pressione MEDIA del tasto1.
Tramite una pressione MEDIA dei tasti o scegliere una posizione 2.
di memoria dove memorizzare la nuova emittente prescelta
Effettuare la ricerca e la sintonizzazione della nuova stazione premendo 3.
il tasto
Una volta decisa la stazione memorizzarla tramite una pressione MEDIA 4.
e contemporanea dei tasti
l’avvenuta memorizzazione.
Per memorizzare una nuova stazione ripetere la procedura partendo dal punto 2.
Per spostarsi di locazione memoria è necessaria una pressione MEDIA dei
o - (a seconda si voglia spostarsi sulla stazione memorizzata
tasti
+
successiva o precedente), un doppio tono acuto e il cambio di stazione confermano l’avvenuto cambio.
E’ possibile attivare la radio solamente quando non sono attive comunicazioni telefoniche od interfono, mentre si disattiva automaticamente nel caso ne
venga stabilita una.
IMPORTANTE: Ad ogni accensione della radio le memorie tornano alla posizione numero 1.
14. Funzioni Speciali
La Suomy®, sempre attenta alle novità che la tecnologia può offrire ai suoi
clienti, ha dotato il suo kit SCS di alcune funzioni particolarmente attraenti e
interessanti.
La prima di queste funzioni è la COMMUNITY.
Con questa modalità l’utente ha la possibilità di entrare in contatto con altri
motociclisti dotati anch’essi dello stesso kit SCS.
L’altra funzione è il CASCO AMICO.
Con questa funzione si possono definire direttamente dal proprio PC quali
saranno gli amici con i quali ci si dovrà collegare nel momento in cui saranno
ad una certa distanza ( ca 200mt).
+
-
e ON. Un triplo tono acuto conferma
26
Page 29
italiano
14.1. Modalità community
Una volta attivata questa modalità ogni casco dotato del kit SCS è in continua
ricerca di altri suoi simili allo scopo di metterli in comunicazione fra di loro.
Procedere nel seguente modo per attivare la COMMUNITY:
Spegnere il kit SCSs
Premere a lungo i tasti ON e contemporaneamente, si sentiranno s
quattro toni acuti di conferma.
La funzione è così attiva e lo rimarrà fino allo spegnimento del casco.
Nel momento in cui i caschi si rilevano si sentirà il messaggio di benvenuto e
si potrà accettare la comunicazione con il tasto ON.
Per rifiutarla non premere nulla.
14.2. Funzione casco amico.
Una ulteriore evoluzione della funzione COMMUNITY è la funzione CASCO
AMICO.
Questa ha lo scopo di facilitare la ricerca dei caschi considerati amici prioritari.
Sulla scatola e all’interno della confezione del kit si trova un’ etichetta adesiva
che riporta il codice univoco (Friend Address) che lo identifica, questo codice
inserito nell’apposita casella nel software di configurazione permette il riconoscimento di quel preciso kit (vedere le istruzioni del software contenute nel
CD in dotazione).
-

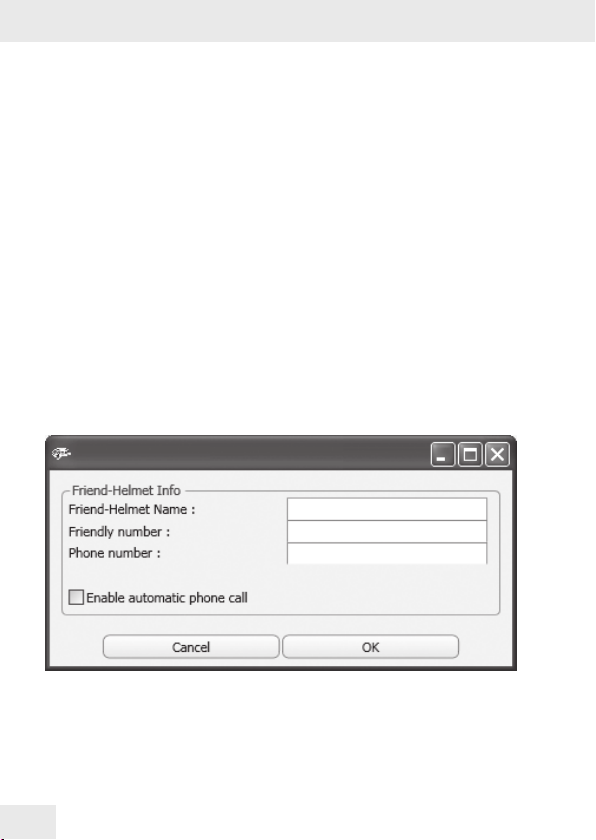

Per ogni casco amico è possibile inserire:
Nome casco amico (obbligatorio);s
Friend Address (obbligatorio);s
Numero di telefono (facoltativo);s
27
Page 30

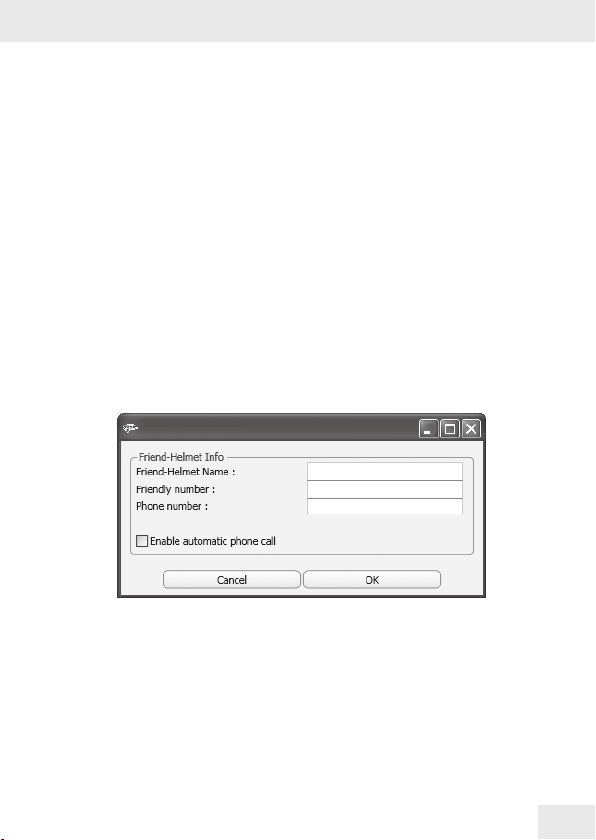

Per ogni casco amico è possibile inserire:
Nome casco amico (obbligatorio);•
Friend Address (obbligatorio);•
Numero di telefono (facoltativo);•
Procedere nel seguente modo per attivare CASCO AMICO:
Premere a lungo i tasti ON e contemporaneamente, si sentiranno •
quattro toni acuti di conferma.
Il casco prova ciclicamente a collegarsi con uno dei caschi amici inseriti nella
lista con una frequenza sempre più lenta al fine di massimizzare la durata
delle batterie.
La ricerca pone la priorità sul primo casco amico della lista.
Una volta collegato ad uno dei caschi amici questi diventa prioritario sugli altri
fino a quando non viene volontariamente interrotta la comunicazione.
Nel caso la distanza (o le condizioni stradali e ambientali) fra i due caschi
diventi tale da interrompere la comunicazione il kit prova a riconnettersi automaticamente per un periodo di ca 3 minuti. In caso di fallimento il kit SCS
si collega attraverso una chiamata telefonica se questa è stata autorizzata
tramite l’apposita casella nel configuratore (vedere le istruzioni del software
contenute nel CD in dotazione). Tale chiamata avviene per mezzo del cellulare Bluetooth® se preventivamente collegato al casco.
L’inserimento del numero telefonico avviene attraverso il software di configurazione.
Se i caschi tornano a incontrarsi per riattivare il collegamento ripetere l’attivazione.
+
28
Page 31
italiano
15. Modalità configuratore
Il kit SCS è corredato di un software per PC Windows che consente di configurare agevolmente e semplicemente tutte le funzioni del sistema.
Al fine di poter utilizzare il configuratore sono necessari:
Pc windows (windows xp o superiore)s
Periferica Bluetooth® (se non presente nel computer è necessario acqui-s
stare una periferica USB esterna).
29
Page 32
Con il software di configurazione è possibile impostare le seguenti opzioni:
Nome del casco•
Volume modalità interfono•
Volume modalità ascolto musica stereo (A2DP, lettore MP3 Bluetooth®)•
Volume modalità chiamata telefonica attiva•
Volume radio•
Modalità stereo (attenzione il sistema è impostato di default in modalità •
mono al fine da essere conforme alle normative stradali vigenti nella
maggior parte dei paesi)
Disabilitazione cuffietta destra•
Definizione caschi amici•
Registrazione messaggio di benvenuto per la modalità community•

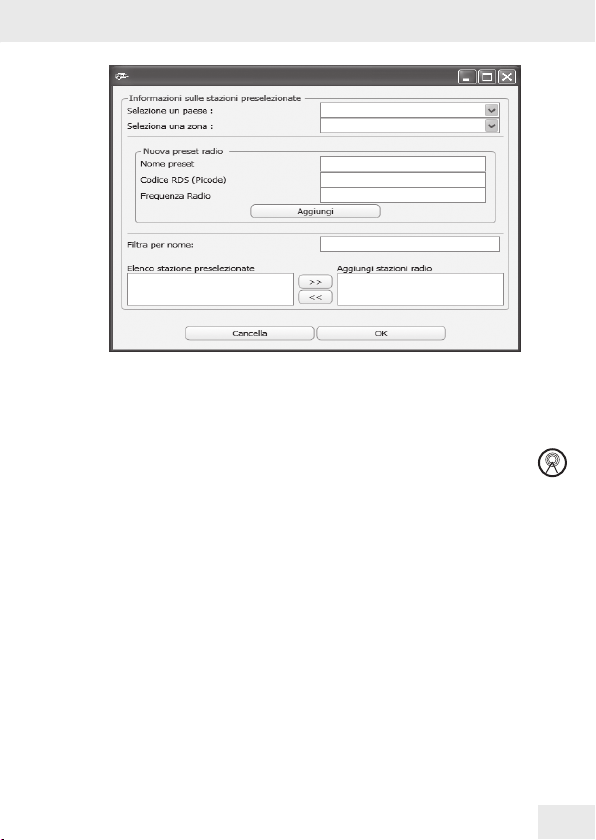

Memorizzazione stazioni radio preferite•
ATTENZIONE: Una volta realizzata la configurazione desiderata è necessario prima di tutto memorizzarla sul PC al fine di poterla editare in un secondo
momento.Seguire le istruzioni del software dopo averlo installato sul PC.
30
Page 33
italiano
Per memorizzare nel kit SCS la configurazione prescelta seguire le istruzioni
seguenti:
spegnere la scheda•
premere contemporaneamente per 5 secondi entrambi i tasti ON e •
fino all’emissione di un doppio tono greve
Selezionare la configurazione prescelta•
Premere il tasto: invio via Bluetooth®•
Selezionare quindi fra i dispositivi Bluetooth® rilevati il proprio casco•
Premere il tasto invia•
La prima volta che si effettua l’operazione il computer richiede l’inserimento
del codice PIN Bluetooth® che è di default 0000
La riproduzione della melodia di spegnimento conferma l’avvenuta configurazione mentre un doppio tono greve avvisa di un errore, in entrambi i casi il
casco si spegne automaticamente.
NOTE IMPORTANTI: è possibile uscire in qualsiasi momento dalla modalità
configuratore semplicemente agendo sul tasto ON fino allo spegnimento del
kit SCS.
31
Page 34
16. GARANZIA
Vi invitiamo a leggere le avvertenze generali per la sicurezza ed il corretto uso
contenute nel presente manuale, nonché a conservare l’originale della ricevuta d’acquisto e la scheda garanzia debitamente compilata in tutte le sue parti
in quanto, in caso di riparazioni in garanzia, dovranno essere esibite insieme
al Prodotto al rivenditore presso il quale si è effettuato l’acquisto.
16.1 Copertura della garanzia
Suomy® si riserva il diritto di non effettuare la riparazione in garanzia se
queste informazioni risultassero cancellate, modificate, non leggibili o mancasse l’originale della ricevuta d’acquisto e la scheda garanzia debitamente
compilata in tutte le sue parti.
Sono coperti dal presente certificato di garanzia i difetti rilevati entro 2 (due)
anni dalla data d’acquisto riportata sulla ricevuta d’acquisto. Suomy® provvederà, attraverso la propria rete distributiva e dopo verifica del difetto, a
riparare o a sostituire il Prodotto difettoso.
Suomy® fornirà tutto il materiale e il lavoro necessario per porre rimedio al
difetto segnalato, ad eccezione di quanto indicato nel successivo paragrafo
“Esclusioni e Limitazioni della Copertura”.
16.2 Esclusioni e limitazioni della garanzia
Questa garanzia copre solo i difetti di materiali e di fabbricazione del kit
SCS. Qualsiasi altra causa al di fuori dei difetti qui sopra indicati non potrà
rientrare nelle garanzie quali, a titolo esemplificativo ma non esaustivo:
• Difettiodannirisultantidall’utilizzodelProdottoincondizionidiverseda
quelle abituali indicati nel presente manuale
• Dannicausatidausoimproprioenonconformealnormalefunzionamen-
to secondo quanto indicato nelle istruzioni per l’uso e la manutenzione
del Prodotto
• Incuriaenormaleusuradellepartiinterneedesterne.
• Ognidannoderivantedaunincidente.
• Ognicambiamentoomodicaapportatialcascooalsistemadall’uten-
te o da terzi.
32
Page 35
italiano
• Variazionedicoloreodannicausatidall’esposizioneaprodottichimici
dannosi.
Uso di accessori incompatibili non facenti parte della gamma dei Pro-•
dotti SCS.
Inoltre, la garanzia non copre difetti del Prodotto derivanti da eventi for-•
tuiti, modifiche o adattamenti, cause di forza maggiore o danni derivanti
dal contatto con liquidi.
Le parti interne del casco non sono né possono essere impermeabili e •
ogni esposizione impropria a pioggia, umidità, versamento di cibi o altri
liquidi può determinare danni ai dispositivi elettronici del kit SCS, danni
di cui Suomy® non potrà essere ritenuta responsabile.
Sono escluse dalla presente garanzia le parti di consumo considerate •
soggette ad usura o logorio quali ad esempio la batteria ricaricabile ed
i cavi di collegamento tra le diverse parti del kit SCS.
Dato che il sistema sul quale funzionano i telefoni cellulari non viene •
fornito da Suomy®, questa non si ritiene responsabile per il funzionamento, la disponibilità, la copertura, i servizi o la gamma del suddetto
sistema.
Quando il Prodotto è utilizzato insieme ad accessori o attrezzature non •
fornite da Suomy®, Suomy® non garantisce il corretto funzionamento
della combinazione Prodotto/periferica, ne accetterà richieste di intervento in garanzia nel caso in cui il Prodotto venga utilizzato in tal
modo.
Suomy® non è responsabile nel caso in cui il Prodotto manifestasse una •
funzionalità limitata dovuta alla modalità di funzionamento dei telefoni
cellulari o altri accessori o attrezzature non fornite da Suomy®.
La manomissione della scheda elettronica interna o di altre parti del kit •
SCS invaliderà la garanzia.
Non rientrano, inoltre, nei difetti coperti da questa garanzia tutte le •
particolari situazioni specifiche e soggettive che si dovessero presentare
nell’utilizzo dinamico del casco, come, a titolo esemplificativo, problemi
di comfort durante la guida o fruscii e sibili aerodinamici.
33
Page 36
Suomy® non potrà in alcun caso essere ritenuta responsabile per danni •
accidentali o consequenziali (incluso, senza limitazione alcuna, lesioni
a persona o persone) risultanti dal mancato adempimento degli obblighi
derivanti da questa garanzia riguardante i prodotti Suomy®.
16.3 validità della garanzia
La presente garanzia è valida se, all’atto di acquisto insieme all’originale
della ricevuta d’acquisto, viene debitamente compilata e conservata dall’acquirente la scheda di registrazione allegata indicante:
Denominazione del prodotto.1.
Nome e timbro del rivenditore autorizzato.2.
Data di acquisto del prodotto.3.
Nome e indirizzo dell’acquirente.4.
Suomy® si riserva il diritto di non effettuare la riparazione in garanzia se queste informazioni risultassero cancellate, modificate, non leggibili o mancasse
la ricevuta d’acquisto.
34
Page 37
italiano
35
Page 38
Quelques informations sur le BLUETOOTH®
Bluetooth® est une spécification industrielle pour réseaux personnels sans fil
(WPAN : Wireless Personal Area Network).
Il fournit une méthode standard, économique et sûre pour échanger des informations entre dispositifs différents à travers une fréquence radio sûre à courte
distance.
Bluetooth® cherche les dispositifs dans un rayon de quelques dizaines de
mètres et si ces dispositifs sont couverts par le signal, il les met en communication entre eux. Ces dispositifs peuvent par exemple être des ordinateurs
de poche, des téléphones portables, des PC, des ordinateurs portables, des
imprimantes, des caméras digitales.
La technologie Bluetooth® n’a pas de ressources illimitées et ne peut donc
connecter qu’un nombre limité d’appareils en même temps.
Selon la typologie du périphérique, elle consomme plus ou moins de ressources. Par exemple, afin d’offrir la meilleure qualité de son, un lecteur MP3
utilise toutes les ressources disponibles et souvent donc la connexion avec
d’autres appareils n’est pas possible.
A2DP (Advanced Audio Distribution Profile)
Ce profil définit la manière dont doit être transmis entre dispositifs Bluetooth®
un signal à haute qualité audio stéréo ou mono. Par exemple, entre un mobile
et ses oreillettes sans fil.
HFP (Hands-Free Profile)
Ce profil est communément utilisé pour permettre aux kits mains-libres des véhicules de communiquer avec les mobiles. La plupart des oreillettes bluetooth®
utilisent aussi bien le profil Hands-Free que le profil Headset, grâce aux caractéristiques extra du profil HFP pour une utilisation avec un téléphone mobile.
Par exemple : rappel dernier numéro, appel entrant vocal.
HSP (Headset Profile)
Il s’agit du profil le plus communément utilisé, il fournit le support pour les
oreillettes bluetooth® les plus répandues à utiliser avec les mobiles. Il se base
sur la technologie SCO qui permet d’émettre ou de répondre à un appel, de
raccrocher ou de régler le volume.
ICP (Intercom Profile)
Ce profil est souvent cité comme étant le profil talkie-walkie. Il s’agit d’un
autre TCS (Téléphone Control Protocol Specification) toujours basé sur la technologie SCO pour transmettre l’audio. Il se propose de permettre les appels
vocaux entre deux dispositifs mains-libres Bluetooth®.
36
Page 39
français
SOMMAIRE :
Introduction ...................................................... page 38
Avant-propos ................................................... page 39
Contenu de l’emballage ..................................... page 43
Installation du système ....................................... page 44
Rechargement du dispositif ................................. page 44
Informations préliminaires .................................. page 44
Mise en marche et arrêt ..................................... page 45
Tableaux des commandes .................................. page 45
Affiliation ......................................................... page 53
Réglage volume ................................................ page 55
Utilisation du téléphone ..................................... page 56
Utilisation de la radio ........................................ page 57
Fonctions spéciales ........................................... page 58
Modalité COMMUNITY ..................................... page 59
Modalité CASQUE AMI ..................................... page 59
Modalité configurateur ................................. page 61
Garantie.......................................................... page 64
Fiche garantie................................................... page165
37
Page 40
Introduction
Nous vous félicitons d’avoir acheté le système de communication
Bluetooth® Suomy Communication System (ci-après nommé SCS).
Ce système a été construit dans le respect total de l’environnement à l’aide
de pièces et de matériaux ne contenant pas de métaux lourds (RHOS free).
Le système SCS est composé de trois éléments pouvant être achetés séparément :
•kitstartcommunicationsystem
•kitBluetooth®system(SCS)
•kitcâblepassager
Le kit start communication system, nécessaire pour utiliser le kit SCS, contient l’ensemble du circuit à l’intérieur du casque. Le casque passager éventuel peut également être raccordé par un branchement filaire; pour cela, se
procurer un autre kit start communication system et un kit câble passager.
Le kit SCS est le présent kit.
Le kit câble passager contient un câble spiralé qui permet la connexion entre
un casque doté du kit start communication system + kit SCS et un autre casque
doté seulement du kit start communication system.
Configurations prévues :
Uniquement casque pilote : 1 kit start communication system + 1 kit •
SCS
Casque pilote + casque passager via câble : 2 kit start communication •
system + 1 kit SCS + 1 kit câble passager
Casque pilote + casque passager : 2 kit start communication system + •
2 kit SCS
38
Page 41
français
Le kit SCS est compatible avec tous les téléphones mobiles Bluetooth® pour ce
qui est des fonctions de base (réception et émission d’un appel) mais il peut
y avoir des limitations dans la compatibilité pour ce qui est des fonctions plus
évoluées. Pour plus d’informations sur les téléphones Bluetooth
et sur leurs fonctions avancées, consulter le site www.suomy.it. De plus, le
kit SCS est compatible avec les principaux navigateurs Gps et lecteurs MP3
dotés de la technologie Bluetooth
®
.
Tout mauvais fonctionnement éventuel du kit SCS avec les systèmes de navigation pourrait être dû à des mises à jour du logiciel du navigateur satellite.
Vérifier ces mises à jour sur les sites Internet des producteurs.
®
compatibles
Le projet et la réalisation du système de communication appartiennent à
LensLogica S.r.l. Les marques mondiales et les logos Bluetooth
®
appartiennent à Bluetooth® SIG Inc. et toute utilisation de ces marques par Suomy Spa
est autorisée.
1. Avant-propos
Lire attentivement ce manuel d’utilisation ainsi que le manuel d’utilisation des
autres kits qui seront associés au kit SCS.
Lire les quelques règles simples reportées ci-après. Le non-respect de ces règles
peut engendrer des situations de danger.
Attention : ne pas utiliser l’appareil dans des compétitions, officielles ou pas,
circuits, pistes et similaires.
Attention : l’installation du kit SCS comporte une augmentation de la charge
pondérale d’environ 60 g à ajouter au poids du casque et des autres accessories.
Attention : afin de respecter les réglementations en vigueur dans la plupart
des pays vers lesquels il est destiné, le kit est préconfiguré en modalité monophone. Pour habiliter la stéréophonie, utiliser le logiciel de configuration inclus
dans l’emballage (pour son utilisation, consulter la section correspondante du
présent manuel). Suomy
®
décline toute responsabilité face à une utilisation en
stéréo non autorisée.
39
Page 42
Précaution : les parties électroniques du kit SCS à l’intérieur du casque ne
sont pas imperméables.
Éviter donc que l’intérieur du casque se mouille afin ne pas l’endommager.
Si de l’eau s’infiltre à l’intérieur du casque, débrancher la batterie et la sortir
de son siège, puis extraire le kit SCS et le laisser sécher à l’air libre.
Précaution : le casque ne doit jamais être laissé à la portée d’enfants sans
surveillance afin d’éviter qu’un accès éventuel aux batteries d’alimentation
puisse nuire gravement à leur santé.
1.1 Sécurité routière
Le produit que vous avez acheté permet de parler avec le téléphone et avec
le passager en toute sécurité, les mains du pilote restant libres. En tout état
de cause, pour votre sécurité et pour celle des autres utilisateurs, suivez les
consignes suivantes :
Pendant le rechargement, ne pas porter le casque.•
Ne pas effectuer la procédure d’affiliation en conduisant.•
Ne pas utiliser le dispositif à un volume très élevé car cela peut distraire •
le pilote et l’empêcher d’entendre les signaux sonores des autres véhicules ; régler le volume à un niveau raisonnable avant de démarrer.
Le kit SCS que vous avez acheté ne déroge pas au respect du code •
de la route. Pour votre sécurité, il est conseillé de ne pas répondre à un
appel en conduisant et de s’arrêter pour émettre un appel.
Modérer la vitesse pendant une conversation (téléphone ou interphone).•
1.2 Normes générales
L’utilisation du kit SCS est conditionnée au respect de toutes les restrictions et
indications relatives à l’utilisation des téléphones mobiles.
Donc :
•NepasallumersontéléphonemobileoulekitSCSlorsqueleurutilisation
est interdite ou lorsque l’appareil peut provoquer des interférences ou des
situations de danger.
40
Page 43
français
Éteindre pendant le ravitaillement en carburant et dans tous les cas, ne •
pas utiliser le kit SCS dans les stations service.
Ne pas utiliser à proximité de combustibles ou de produits chimiques.•
Éteindre à proximité de matières explosives.•
1.3 Utilisation appropriée
Utiliser le dispositif en suivant scrupuleusement les indications figurant dans la
documentation relative au produit, ne pas essayer de démonter, d’altérer ou de
modifier les pièces du kit SCS. Les opérations d’assistance technique pourront
être exécutées exclusivement dans des centres d’assistance autorisés.
Le casque est un produit conçu pour la sécurité de la personne qui le porte,
toute altération de ce dernier et/ou du kit SCS non seulement invalide la
garantie mais peut également être dangereux.
1.4 Accessoires et batteries
Utiliser exclusivement des batteries, chargeurs de batterie et accessoires •
originaux pour son propre modèle de dispositif, contenus dans l’emballage.
L’emploi de produits différents peut représenter un danger et invalider •
toute garantie.
Pour connaître la disponibilité des accessoires originaux, faire appel à •
son revendeur.
Ne pas utiliser la batterie pour des usages autres que ceux préconisés.•
Ne jamais utiliser de chargeurs de batterie ou de batteries endom-•
magés.
Ne pas mettre la batterie en court-circuit.•
Risque d’incendie ou d’explosion : ne pas jeter les batteries dans le feu •
et ne pas les exposer à de hautes températures!
Ne pas jeter les batteries dans les ordures ménagères. Éliminer les batte-•
ries conformément aux règlementations locales en vigueur.
41
Page 44
1.5 Élimination
Pour éliminer le kit SCS ou ses parties, il est nécessaire de suivre les indications
suivantes :
Le produit est conforme à la directive européenne 2002/96/EC.•
Toutes les parties électriques et électroniques doivent être éliminées •
séparément, moyennant des dispositifs de collecte spécifiques désignés
par le gouvernement ou par les autorités locales.
Ne pas jeter la batterie dans les ordures ménagères.•
Batterie, pièces électriques et électroniques doivent être démontées et •
séparées, puis apportées aux centres de tri sélectif autorisés pour le
recyclage des déchets.
Pour avoir des informations plus détaillées sur l’élimination des appareils obsolètes, contacter sa mairie, le service pour l’élimination des déchets ou le
magasin où le produit a été acheté.
42
Page 45
2. Contenu de l’emballage
Suomy Communication System (SCS)•
Batterie rechargeable aux lithium-ions•
Adaptateur réseau électrique 220Vac/5Vdc•
Câble USB •
Cd-rom•
Manuel d’utilisation•
Dépliant consignes pour le montage •
français
Suomy Communication System SCS
Câble USB
Dvd-rom
Batterie rechargeable
Adaptateur réseau électrique
43
Page 46
3. Installation du système
Pour l’installation du kit SCS ou du kit start communication, consulter le dépliant
fourni dans l’emballage.
4. Rechargement du dispositif
Afin de préserver la batterie avant d’utiliser le dispositif pour la première fois,
recharger la batterie fournie pendant au moins 10 heures. Pour conserver la
batterie en bon état, il est conseillé d’effectuer périodiquement des cycles
de rechargement complets. Lorsqu’on recharge la batterie, ne pas porter le
casque.
Éteindre le dispositif de communication •
Brancher l’adaptateur au réseau électrique, le voyant rouge s’allumera•
Introduire le câble USB d’abord dans l’adaptateur, puis dans le siège du •
casque prévu à cet effet, le voyant vert s’allumera sur l’adaptateur et le
voyant situé sous la touche ON se mettra à clignoter
Une fois le rechargement terminé, le voyant rouge situé sur l’adaptateur •
deviendra vert tandis que le voyant situé sous la touche ON s’éteindra
5. Informations préliminaires
Le kit SCS est doté de 4 touches multifonction :
Bouton de mise en marche caractérisé par la couleur rouge Suomy® 1.
(ci-après dénommé “ON” )
Bouton RADIO2.
Bouton volume3.
Bouton volume4.
+
-
À chaque touche sont associées une ou plusieurs fonctions selon l’état du système. De plus, à chaque touche peuvent être associées différentes fonctions
selon la façon dont elle est pressée.
44
Page 47
français
En général, à chaque touche sont associées des modalités différentes :
Pression rapide• : appuyer et relâcher aussitôt
Pression moyenne• : appuyer 2 secondes environ jusqu’à la première
tonalité émise par la casque
Pression longue• : appuyer 4 secondes environ jusqu’à la double tonalité
émise par le casque
Pression très longue• : appuyer environ 8 secondes jusqu’à la triple
tonalité émise par le casque
6. Mise en marche et arrêt
Pour mettre le kit SCS en marche, il est nécessaire d’appuyer pendant une
durée moyenne sur la touche ON jusqu’à l’émission de la tonalité de mise
en marche.
Pour éteindre, garder le doigt appuyé sur la touche ON jusqu’à la reproduction de la mélodie d’arrêt de la fiche. Il est alors possible de relâcher la
touche.
7. Tableaux de commandes et état du kit SCS
Le kit SCS peut revêtir plusieurs états de fonctionnement selon son utilisation.
Les tableaux suivants montrent synthétiquement les commandes que le kit peut
recevoir et la façon dont les solliciter. Consulter les consignes qui suivent pour
plus de détails sur le fonctionnement.
Pour entrer dans l’état d’affiliation et dans l’état de réception de la configuration, éteindre le kit et l’allumer selon les consignes reportées plus loin.
Mise en marche : appuyer 2 secondes sur la touche ON (émission d’une •
tonalité aiguë)
État d’affiliation interphone : appuyer 4 secondes sur la touche ON •
(émission d’une double tonalité aiguë)
État d’affiliation téléphone/mp3 : appuyer 8 secondes sur la touche ON •
(émission d’une triple tonalité aiguë)
État de réception configuration : appuyer 4 secondes sur la touche ON •
ainsi que sur la touche
(double tonalité sonore)
45
Page 48
SCS helmet
Computer
SCS helmet
PILOT
Bluetooth mobile
kit cable
PASSENGER
kit start communication
Bluetooth mobile
SCS helmet
Bluetooth GPS
Bluetooth mobile
SCS helmet
SCS helmet
Bluetooth mobile
200 mt
Bluetooth MP3
SCS helmet
SCS helmet
Bluetooth MP3
STEREO
STEREO
SCS helmet
Radio
SCS helmet
Bluetooth mobile
Possibilité de branchement du kit SCS
Les deux casques sont reliés entre eux et tous deux à leur téléphone mobile
Le casque est relié au GPS et au téléphone mobile (ce branchement dépend du type de GPS utilisé)
Les casques sont reliés à un lecteur MP3 stéréo, il n’est pas possible de relier les casques entre eux.
Le casque avec le kit SCS est relié au téléphome mobile, la connexion à l’autre casque se fait par câble. Un appel
entrant interrompt l’interphone.
En écoutant la radio, il est possible d’être connectés aussi bien au mobile qu’à
un autre casque. Un appel entrant interrompt l’écoute de la radio.
La connexion au PC est utilisée pour le logiciel de
configuration.
46
Page 49
état d’affiliation interphone
français
Affiliation
master
Réinitialisation
Affiliations
systèmeArrét
Réinitialisation
Affiliations
systèmeArrét
moyen
rapide
moyen
très long
rapide
long
rapide
double
+
ON
ON
long
X
très long
ON
volume
X
rapide
double
ON
ON
X
état d’affiliation téléphone
moyen
rapide
+
ON
ON
ON
ON
ON
volume
X
X
moyen
+
-
volume
volume
moyen
rapide
moyen
+
-
volume
volume
rapide
-
volume
rapide
-
volume
moyen
moyen
long
long
47
Page 50
état réception configuration
moyen
moyen
long
très long
rapide
ON
ON
ON
ON
systèmeArrét
Le système s’éteint automatiquement à la réception de la configuration
X
rapide
rapide
double
+
ON
volume
moyen
+
-
volume
volume
rapide
-
volume
moyen
état MP3 connecté
long
moyen
ON
ON
très long
ON
X
Activation
interphone
Connexion
téléphone
Augmentation
volume
Diminution
volume
Muet
Arrét système
Si un lecteur mp3 est connecté, la radio et le téléphone n’est pas disponible
rapide
ON
X
X
rapide
rapide
volume
volume
-
moyen
+
volume
double
+
ON
X
X
X
X
moyen
-
volume
rapide
moyen
long
long
48
Page 51
Activation
interphone
Connexion
téléphone
Connexion MP3
Augmentation
volume
Diminution
volume
Mise en marche
radio
Arrêt radio
Rechercher station
radio
Skip station
mémorisée
s
Skip station
mémorisée
précédente
Mémoriser station
courante
Muet
Arrét
uivante
système
état aucun dispositif connecté
rapide
ON
moyen
ON
long
ON
très long
ON
rapide
double
+
ON
volume
rapide
+
-
volume
moyen
volume
X
X
X X
X
X
X
X
X
X
moyen
-
volume
X
rapide
X
français
moyen
X
X
X
long
49
Page 52
état téléphone connecté
moyen
long
très long
rapide
ON
ON
ON
ON
inter-
Activation
phone
Décrocher
téléphone
Augmentation volume
Diminution volume
Appel vocal
Dernier appel
Répondre*
Refuser*
Raccrocher*
Transfert appel*
Mise en marche radio
Arrêt radio
Rechercher station radio
Skip station mémorisée
suivante
Skip station mémorisée
précédente
Mémoriser station
courante
Muet
Arrét système
*disponibles uniquement pendant un appel téléphonique
X
X
X
X
X
X
X
X
X
X
moyen
rapide
-
+
volume
volume
moyen
-
volume
rapide
double
+
ON
volume
X
X
X
X
X
X
X
long
+
volume
X
rapide
long
-
volume
X
moyen
X
X
X
long
50
Page 53
Désactivation
interphone
Connexion
téléphone
Connexion MP3
Augmentation
volume
Diminution
volume
Mise en marche
radio
Arrêt radio
Rechercher station
radio
Skip station
mémorisée
s
Skip station
mémorisée
précédente
Mémoriser station
courante
Muet
uivante
systèmeArrét
état interphone connecté
moyen
rapide
ON
X
X
très long
long
ON
ON
rapide
double
+
ON
ON
volume
X
X
X
X
X
moyen
rapide
moyen
+
-
-
volume
volume
volume
X
X
X
X
rapide
X
français
moyen
X
X
X
long
51
Page 54
état téléphone connecté et interphone activé
moyen
long
très long
rapide
ON
ON
ON
ON
désactivation
interphone
Décrocher
téléphone
Augmentation volume
Diminution volume
Appel vocal
Dernier appel
Répondre*
Refuser*
Raccrocher*
Transfert appel*
Mise en marche radio
Arrêt radio
Rechercher station radio
Skip station mémorisée
suivante
Skip station mémorisée
précédente
Mémoriser station
courante
Muet
Arrét système
*disponibles uniquement pendant un appel téléphonique
X
X
X
X
X
X
X
X
X
X
moyen
rapide
-
+
volume
volume
moyen
-
volume
rapide
double
+
ON
volume
X
X
X
X
X
X
X
long
+
volume
X
rapide
long
-
volume
X
moyen
X
X
X
long
52
Page 55
français
8. Affiliation avec lecteur MP3
Le kit SCS est doté du profil Bluetooth® A2DP qui permet d’écouter sa musique
à l’intérieur de son casque par un lecteur MP3 (doté de l’interface de communication Bluetooth®) ou un mobile (doté du même profil A2DP).
Cette procédure a pour but d’associer son lecteur MP3 Bluetooth® au kit
SCS. Elle doit être effectuée la première fois que l’on utilise le lecteur MP3
avec le kit.
Le lecteur MP3 relèvera le kit SCS comme une oreillette audio normale.
Procéder de la façon suivante :
Lorsque le dispositif est éteint, appuyer et garder 8 secondes le doigt ap-•
puyé sur la touche ON (émission d’une triple tonalité aiguë) pour entrer
dans la modalité affiliation MP3
Actionner son lecteur MP3 afin d’ajouter un dispositif Bluetooth® (voir •
manuel d’utilisation du lecteur)
À la fin du relevé, le lecteur MP3 montrera les dispositifs relevés, sélec-•
tionner SuomyCom (ou le nom qui a été configuré avec le configurateur)
Le lecteur MP3 demandera de saisir le mot de passe, saisir • 0000 et
appuyer sur OK
Si l’affiliation s’est bien déroulée, on entendra une tonalité de confirma-•
tion
Une fois le lecteur MP3 et le kit CSC affiliés, il est nécessaire de consulter le
manuel d’utilisation de son dispositif MP3 afin de pouvoir écouter sa musique.
REMARQUES IMPORTANTES : certains lecteurs MP3 ne se connectent pas
automatiquement après que l’on ait saisi le code 0000. Dans ce cas, il est
nécessaire de procéder en suivant une des modalités suivantes :
Exercer une pression moyenne de la touche ON et •
Par le menu Bluetooth® de son lecteur MP3, procéder à la connexion •
(voir indications contenues dans le manuel d’utilisation du lecteur)
Plus plus d’informations sur le profil A2DP, visiter le site www.a2dp.info
-
53
Page 56
9. Affiliation avec téléphone Bluetooth®
Cette procédure a pour but d’associer son téléphone Bluetooth® avec le kit
SCS. Elle doit être effectuée la première fois qu’on utilise le téléphone avec le
kit qui sera relevé comme une oreillette audio normale.
Procéder de la façon suivante :
Lorsque le dispositif est éteint, appuyer et garder 8 secondes le doigt ap-•
puyé sur la touche ON (émission d’une triple tonalité aiguë) pour entrer
dans la modalité affiliation téléphone
Actionner son propre téléphone afin d’ajouter un dispositif Bluetooth® •
(voir manuel d’utilisation du téléphone)
À la fin du relevé, le téléphone montrera les dispositifs relevés, sélection-•
ner SuomyCom (ou le nom qui a été configuré avec le configurateur)
Le téléphone demandera de saisir le mot de passe, saisir• 0000 et ap-
puyer sur OK
Si l’affiliation s’est bien déroulée, on entendra une tonalité de confirma-•
tion
REMARQUES IMPORTANTES : certains téléphones ne se connectent pas automatiquement après que l’on ait saisi le code 0000. Dans ce cas, il est
nécessaire de procéder en suivant une des modalités suivantes :
Exercer une pression moyenne de la touche ON et •
Par le menu Bluetooth® de son téléphone, procéder à la connexion (voir •
indications contenues dans le manuel d’utilisation du téléphone)
+
54
Page 57
français
10. Affiliation entre deux casques
Cette procédure a pour but d’associer deux kits SCS et d’actionner la
fonction interphone entre eux. La fonction interphone permet de communiquer
à une distance maximum de 200 mètres. Cette distance dépend des conditions ambiantes et routières.
Prédisposer à une distance limitée deux casques dotés du kit SCS•
Configuer la modalité affiliation interphone sur les deux casques : •
appuyer 4 secondes sur la touche ON (émission d’une double tonalité
aiguë)
Presser rapidement la touche ON sur un des deux casques•
Au bout de quelques secondes, une tonalité aiguë confirme l’affiliation •
et la modalité interphone est automatiquement habilitée. Une tonalité
sonore indique que l’affiliation a échoué.
Si, durant la modalité interphone, les deux casques s’éloignent jusqu’à
perdre la connexion, celle-ci sera automatiquement retentée pendant les 2
minutes qui suivent. En cas d’impossibilité de la réactiver, la connexion sera
coupée.
Pour la réactiver, il est suffisant d’exercer une légère pression sur la touche
ON.
11. Réglage du volume
Le volume se règle par une brève pression de la touche ou de la touche
(confirmé par une tonalité dans l’oreillette). Le volume peut être réglé sur 6
-
différents niveaux prédéfinis, chaque pression de la touche augmente de
niveau le volume tandis que la touche le fait descendre. Une tonalité aiguë signale que le volume maximum a été atteint tandis qu’une tonalité sonore
signale que le volume minimum a été atteint.
Le niveau du volume en cours est conservé lors de la remise en marche du
casque.
Attention : il est déconseillé de configurer le volume à des niveaux trop élevés
car cela pourrait distraire le pilote et réduire la possibilité d’entendre les bruits
provenant de l’extérieur ou les signaux sonores des autres véhicules.
-
+
+
55
Page 58
12. Utilisation du téléphone
Comment répondre à un appel téléphonique.
Lorsque le téléphone mobile est affilié au casque et reçoit un appel, on entendra à l’intérieur du casque des tonalités de signal (certains mobiles reproduisent leur propre sonnerie directement sur le système SCS), une brève pression
de la touche ON est suffisante pour accepter l’appel ; pour le refuser, exercer
une pression moyenne toujours de la touche ON (voir tableau). Si la communication interphone est active, celle-ci est momentanément coupée pendant toute
la durée de l’appel téléphonique, puis rétablie automatiquement.
Si le téléphone mobile est configuré sur la réponse automatique, aucune
opération ne devra être effectuée pour répondre à l’appel entrant.
Pour couper l’appel en cours, effectuer une brève pression de la touche ON.
Comment émettre un appel téléphonique.
Pour émettre un appel, il faut que le téléphone soit branché au casque.
L’appel téléphonique peut être fait normalement, c’est-à-dire directement de-
puis son téléphone à partir du clavier.
Pour certains portables (consulter le site www.suomy.com), il est également
possible de lancer un appel téléphonique selon les modalités suivantes :
dernier numéro appelé: pression simultanée rapide des touches ON et•
+
appel vocal : pression simultanée rapide des touches ON et ;suivre •
ensuite les consignes de son téléphone pour continuer
-
IMPORTANT : le respect du code de la route est fondamental. Ne pas répondre à un appel ni émettre un appel en conduisant. Avant d’émettre un appel,
arrêter sa moto dans une zone appropriée et ne redémarrer qu’après avoir
envoyé l’appel.
56
Page 59
français
13. Utilisation de la radio
Le kit SCS est doté d’une radio FM de qualité élevée. La radio est commandée
par la touche prévue à cet effet positionnée à côté de la touche ON.
Il est possible d’avoir les fonctions suivantes :
Mise en marche et arrêt•
Recherche station radio•
Mémorisation station radio•
Skip station radio mémorisée suivante •
Skip station radio mémorisée précédente•
Mise en marche
radio
Arrêt radio
Recherche
station
Skip station mémorisée suivante
Skip station mémorisée précédente
Mémoriser station
courante
état aucun dispositif connecté
moyen
rapide
long
trés long
ON
ON
ON
ON
rapide
rapide
double
ON
+
+
-
volume
volume
X
X
moyen
moyen
volume
X
rapide
-
volume
X
moyen
X
X
X
long
57
Page 60
10 positions de mémoire où mémoriser ses stations radio préférées sont disponibles.
Pour mémoriser une station, procéder de la façon suivante :
Allumer la radio 1.
+
A l’aide des touches ou ,choisir une position de mémoire où 2.
mémoriser le nouvel émetteur préalablement choisi
Effectuer la recherche et la syntonisation de la nouvelle station en appu-3.
yant sur la touche
Après avoir décidé la station, la mémoriser moyennant une pression 4.
MOYENNE et simultanée des touches et ON ; une triple tonalité
aiguë confirme que la mémorisation a eu lieu.
Pour mémoriser une nouvelle station, répéter la procédure en partant du point
2.
Pour se déplacer de location mémoire, il est nécessaire d’exercer une pression
MOYENNE des touches ou (selon que l’on veuille se déplacer sur la
station mémorisée suivante ou précédente), une double tonalité aiguë et le
changement de station confirment que le changement a bien eu lieu.
Il est possible d’activer la radio uniquement si les communications téléphoniques ou interphone ne sont pas activées ; elle se désactivera automatiquement
si une communication est établie.
IMPORTANT : à chaque allumage de la radio, les mémoires se remettent dans
la position numéro 1.
14. Fonctions spéciales
Toujours attentive aux nouveautés que la technologie peut offrir à ses clients,
Suomy® a doté son kit SCS de quelques fonctions particulièrement attractives
et intéressantes.La première de ces fonctions est la COMMUNITY.
Grâce à cette modalité, l’utilisateur a la possibilité d’entrer en contact avec
d’autres motocyclistes eux aussi équipés du même kit SCS.
-
+
-
58
Page 61
français
L’autre fonction est le CASQUE AMI.
Cette fonction permet de définir directement depuis son PC quels seront les
amis avec lesquels il faudra se connecter au moment où ils se trouveront à une
certaine distance (environ 200 m).
14.1 Modalité community
Une fois cette modalité activée, chaque casque doté du kit SCS est en recherche continue de ses semblables dans le but de les mettre en communication
entre eux.
Procéder de la façon suivante pour activer la COMMUNITY :
Éteindre le kit SCSs
Appuyer longuement et simultanément sur les touches ON et , on s
entendra quatre tonalités aiguës de confirmation.
La fonction est ainsi activée et le restera jusqu’à l’arrêt du casque.
Au moment où les casques sont relevés, on entendra le message de bienvenue
et il sera possible d’accepter la communication à l’aide de la touche ON.
Pour la refuser, n’appuyer sur aucune touche.
14.2 Fonction casque ami
Une nouvelle évolution de la fonction COMMUNITY est la fonction CASQUE
AMI. Cette dernière a pour but de faciliter la recherche des casques considérés comme amis prioritaures.
Dans l’emballage d’achat du kit, est reporté un code univoque (Friend Address) qui l’identifie; ce code, une fois saisi dans la case du logiciel de configuration prévue à cet effet, permet de reconnaître ce kit précis (voir instructions
du logiciel).
De cette façon, on a la possibilité de créer une liste d’amis en associant à chaque code univoque le nom d’un ami (voir les instructions du logiciel contenues
dans le CD fourni avec l’équipement).
-
59
Page 62
dans le CD fourni avec l’équipement).
Dans le logiciel de configuration, à chaque CASQUE AMI, il est possible de
saisir :
Nom du casque ami (obligatoire)•
Adresse Ami (obligatoire)•
Numéro de téléphone (facultatif)•
Procéder de la façon suivante pour activer CASQUE AMI :
Appuyer longuement et simultanément sur les touches ON et , on •
entendra quatre tonalités aiguës de confirmation.
Le casque cherche cycliquement à se connecter à l’un des casques amis saisis
dans la liste avec une fréquence toujours plus lente afin de maximaliser la
durée des batteries. La recherche met la priorité sur le premier casque ami
de la liste.
Une fois connecté à un des casques amis, celui-ci devient prioritaire sur les
autres jusqu’à ce que la communication soit volontairement coupée.
Si la distance (ou les conditions ambiantes et routières) entre les deux casques est telle qu’elle coupe la communication, le kit tente de se reconnecter
automatiquement pendant une période de temps d’environ 3 minutes. En cas
d’échec, le kit SCS se relie à travers un appel téléphonique si ce dernier a été
autorisé au moyen de la case prévue à cet effet dans le configurateur (voir les
instructions du logiciel contenues dans le CD fourni avec l’équipement).
Cet appel se fait au moyen du mobile Bluetooth® s’il a été préalablement
relié au casque.
La saisie du numéro de téléphone se fait à travers le logiciel de configuration.
Si les casques se rencontrent à nouveau, pour réactiver la liaison, répéter
l’activation.
+
60
Page 63
français
15. Modalité configurateur
Le kit SCS est équipé d’un logiciel pour PC Windows permettant de configurer
aisément et rapidement toutes les fonctions du système.
Afin de pouvoir utiliser le configurateur, il est nécessaire d’avoir :
Pc windows (windows XP ou supérieur)s
Périphérique Bluetooth® (si n’est pas présent dans l’ordinateur, il est né-s
cessaire de se procurer un périphérique USB extérieur
61
Page 64
Le logiciel configurateur permet d’établir les options suivantes :
Nom du casque•
Volume de la modalité interphone•
Volume de la modalité écoute musique stéréo (A2DP, lecteur MP3 Blue-•
tooth®)
Volume de la modalité avec appel téléphonique actif•
Volume de la radio •
Modalité stéréo (attention : le système est configuré par défaut en moda-•
lité mono afin d’être conforme aux réglementations de la route en vigueur
dans la plupart des pays)
Désactivation oreillette droite•
Définition casques amis •
Enregistrement du message de bienvenue pour la modalité community•
Mémorisation stations de radio préférées•
ATTENTION : une fois la configuration souhaitée accomplie, il est nécessaire
avant tout de la mémoriser sur le PC afin de pouvoir la mettre en forme en un
second temps. Suivre les consignes du logiciel après l’avoir installé sur le PC.
62
Page 65
français
Pour mémoriser dans le kit SCS la configuration préalablement choisie, suivre
les consignes suivantes :
E’teindre la fiche •
Appuyer simultanément 5 secondes sur les deux touches ON et •
jusqu’à l’émission d’une double tonalité sonore
Sélectionner la configuration préalablement choisie•
Appuyer sur la touche : envoi via Bluetooth®•
Sélectionner ensuite son casque parmi les dispositifs Bluetooth® relevés•
Appuyer sur la touche envoi •
La première fois que l’on effectue l’opération, l’ordinateur demande de saisir
le code PIN Bluetooth® qui est par défaut 0000
63
Page 66
La reproduction de la mélodie d’arrêt confirme que la configuration a bien
eu lieu tandis qu’une double tonalité sonore signale une erreur; dans les deux
cas, le casque s’éteint automatiquement.
REMARQUES IMPORTANTES : il est possible de quitter à tout moment la
modalité de configuration en appuyant simplement sur la touche ON jusqu’à
l’arrêt du kit SCS.
16. GARANTIE
Nous vous invitons à lire les consignes générales pour la sécurité et un emploi
correct contenues dans le présent manuel ainsi qu’à conserver le ticket d’achat
original et la fiche garantie dûment remplie dans chacune de ses parties car,
en cas de réparations couvertes par la garantie, ils devront être montrés en
même temps que le Produit au revendeur chez qui l’achat a eu lieu.
16.1 Couverture de la garantie
Suomy® se réserve le droit de ne pas effectuer de réparations sous garantie
si ces informations sont effacées, modifiées, non lisibles ou en l’absence du
ticket d’achat original et de la fiche garantie dûment remplie dans chacune
de ses parties.
Sont couverts par le présent certificat de garantie les défauts relevés dans
un délai de deux (2) ans à compter de la date d’achat reportée sur le ticket
d’achat ; Suomy® s’engagera, à travers son réseau de distribution et après
vérification du défaut, à réparer ou à remplacer le produit défectueux.
Suomy® fournira tout le matériel et le travail nécessaires pour remédier au
défaut signalé, sous réserve des indications contenues au paragraphe suivant
“Exclusions et Limitations de la Garantie”.
16.2 Exclusions et limitations de la garantie
Cette garantie couvre uniquement les défauts des matériaux et de fabrication
du kit SCS. Toute autre cause en dehors des défauts indiqués plus haut ne
64
Page 67
français
pourra être prise en compte dans les garanties comme, à titre d’exemple mais
non péremptoire :
Défauts ou dommages dus à une utilisation du Produit dans des condi-•
tions autres que les conditions habituellement prévues, indiquées dans
ce manuel
Pannes dues à une utilisation impropre et non conforme au fonctionne-•
ment normal selon les indications fournies dans le mode d’emploi et
d’entretien du produit
Négligence et usure ordinaire des parties internes et externes•
Dommages dus à un accident•
Changement ou modification apportés au casque ou au système par •
l’utilisateur ou par des tiers
Changement de couleur ou dommages causés par une exposition à des •
produits chimiques nocifs
Emploi d’accessoires incompatibles ne faisant pas partie de la gammme •
des produits SCS
De plus, la garantie de couvre pas les défauts du produit dus à des évé-•
nements fortuits, modifications ou adaptations, causes de force majeure
ou dommages dus à un contact avec des liquides
Les parties se trouvant à l’intérieur du casque ne sont ni ne peuvent être •
imperméables et toute exposition impropre à la pluie, à l’humidité, à
l’incrustation de nourriture ou à l’infiltration d’autres liquides peut endom-
mager les dispositifs électroniques du kit SCS, dommages dont Suomy®
ne pourra être tenu responsable
La présente garantie exclut les parties consommables considérées com-•
me étant exposées à l’usure ou au vieillissement, telles que par exemple
la batterie rechargeable et les câbles de connexion des différentes par-
ties di kit SCS
Compte tenu du fait que le système sur lequel fonctionnent les téléphones •
mobiles n’est pas fourni par Suomy®, ce dernier décline toute respon-
sabilité concernant le fonctionnement, la disponibilité, la couverture, les
services ou la gamme dudit système
Si le produit est utilisé avec des accessoires ou des équipements non •
65
Page 68
fournis par Suomy®, Suomy® ne garantit pas le fonctionnement correct
de la combinaison Produit/périhérique ni n’acceptera les demandes
d’intervention sous garantie si le Produit est utilisé de cette façon
Suomy® décline sa responsabilité au cas où le Produit manifesterait une •
fonctionnalité limitée due à la modalité de fonctionnnement des téléphones mobiles ou autres accessoires et équipements non fournis par
Suomy®
Le retrait de la fiche électronqiue interne ou d’autres parties du kit SCS •
invalidera la garantie
De plus, ne seront pas considérés comme couverts par la garantie tous •
les défauts dus à des situations spécifiques et subjectives qui se présenteraient lors de l’utilisation dynamique du casque comme, à titre d’exemple, des problèmes de confort pendant la conduite ou de sifflements et
de bruits aérodynamiques
Suomy® ne sera en aucun cas tenu responsable des dommages acci-•
dentels ou conséquentiels (y compris, sans limitation aucune, les lésions
provoquées à une ou plusieurs personnes) dus au non respect des obligations dérivant de cette garantie visant les produits Suomy®.
16.3 Validité de la garantie
La présente garantie ne sera valable que si le ticket d’achat original a été
conservé par le client avec la fiche d’enregistrement annexe, dûment remplie
et reportant les indications suivantes :
Dénomitation du produit.1.
Nom et tampon du revendeur autorisé.2.
Date d’achat du produit.3.
Nom et adresse de l’acheteur.4.
Suomy® se réserve la faculté de ne pas effectuer la réparations placée sous
garantie si ces informations sont effacées, modifiées, non lisibles ou s’il manque le ticket d’achat.
66
Page 69
français
67
Page 70
Some information on BLUETOOTH
Bluetooth® is an industrial specification for wireless personal area networks
(WPAN).
It provides a standard, inexpensive and safe method to exchange information
between different devices through a safe short-radius radio frequency.
Bluetooth® looks for the devices within a radius of a few dozen metres and if
these devices are covered by the signal, it allows them to communicate with
one another. These devices can be palm-held devices, mobile phones, personal computers, laptop computers, printers or digital cameras.
Bluetooth® technology does not have infinite resources and therefore can
connect only a definite number of devices at the same time.The resources it
consumes depends on the technology of the peripheral. For example, an MP3
player uses all the available resources to offer the best sound quality and so
often connection to other devices is not possible.
Advanced Audio Distribution Profile (A2DP)
This profile defines how high quality audio (stereo or mono) can be streamed
from one device to another over a Bluetooth® connection. For example, music
streamed from a mobile phone to a wireless headset.
Hands-Free Profile (HFP)
This is commonly used to allow car hands-free kits to communicate with mobile phones in the car.Most bluetooth® headsets implement both Hands-Free
Profile and Headset Profile, because of the extra features in HFP for use with a
mobile phone. For example: last number redial, call waiting, voice dialing.
Headset Profile (HSP)
This is the most commonly used profile, providing support for the popular
Bluetooth® Headsets to be used with mobile phones. It relies on SCO for
minimal controls including the ability to ring, answer a call, hang up and
adjust the volume.
®
Intercom Profile (ICP)
This is often referred to as the walkie-talkie profile. It is another TCS (Telephone
Control protocol Specification) based profile, relying on SCO to carry the
audio. It is proposed to allow voice calls between two Bluetooth® capable
handsets, over Bluetooth®
68
Page 71
english
TABLE OF CONTENTS:
Introduction .............................................. page 70
Important ................................................. page 71
Package contents .. ................................... page 74
Installing the system..................................... page 75
Recharging the device ................................ page 75
Preliminary information ............................... page 75
Switching on and off ................................. page 76
Commands table ....................................... page 76
Pairing .................................................... page 84
Adjusting the volume................................... page 86
Using the phone ........................................ page 87
Using the radio ......................................... page 88
Special functions........................................ page 89
Community mode ..................................... page 90
Friends’ helmets mode ................................ page 90
Configurator mode .................................... page 92
Warranty ................................................. page 95
Warranty form .......................................... page 165
69
Page 72
Introduction
Congratulations on your purchase of the Bluetooth® Suomy Communication
System (hereinafter SCS).
The system has been contructed fully respecting the environment, using compo-
nents and materials without heavy metals (RoHS-free).
The SCS has three components which can be purchased separately:
start communication system kit•
Bluetooth® system kit (SCS)•
passenger cable kit •
The start communication system kit contains the internal helmet circuity and
is required to use the SCS kit. The passenger helmet can also be connected
through a cable connection by purchasing another start communication system
kit and a passenger cable kit.
This kit is the SCS kit.
The passenger cable kit contains a spiral cable that allows the connection
between a helmet with the start communication system kit + SCS kit and another helmet which only has a start communication system kit.
Possible configurations:
Driver helmet only: 1 start communication system kit + 1 SCS kit •
Driver helmet + passenger helmet via cable: 2 start communication sy-•
stem kits + 1 SCS kit + 1 passenger cable kit
Driver helmet + passenger helmet: 2 start communication system kits + •
2 SCS kits
The SCS kit is compatible with all Bluetooth® mobile phones for the basic functions (making and answering calls), but compatibility may be limited for more
advanced functions. For more information on compatible Bluetooth® phones,
please consult the site www.suomy.com. The SCS kit is also compatible with
the main GPS navigators and MP3 players with Bluetooth®technology.
Any malfunctioning of the SCS kit with navigation systems could be due to
70
Page 73
english
updates of the satellite navigator software. Please check these updates on the
manufacturers’ Internet sites.
The design and manufacture of the communication system are the property of
LensLogica S.r.l. The world trademarks and logos of Bluetooth® belong to
Bluetooth® SIG Inc. and any use of these by Suomy Spa is authorized.
1. Important
Please read this instruction booklet and the instruction booklet of the other kits
that you use in conjunction with the SCS kit carefully.
Read the simple rules shown below. Failure to respect these rules may give
rise to dangerous situations.
Caution: the product must not be used in official or unofficial competitions,
circuits, racing tracks and similar.
Caution: the installation of the SCS kit adds a weight of about 60g which is
in addition to the weight of the helemet and other accessories.
Caution: in order to respect the Highway Code in force in most countries, the
kit is pre-set in mono mode. For stereo, use the software configuration included
in the package (please consult the appropriate section of this booklet for its
use). Suomy® declines all responsibility in the case of use in stereo where this
is not allowed.
Caution: the electronic parts of the SCS kit in the helmet are not waterproof.
Avoid the inside of the helmet becoming wet not to risk damaging it. If water
were to filter into the inside of the helmet, disconnect the battery and remove it
from its housing, then remove the SCS kit and leave it to dry in the air.
Caution: the helmet must never be left within reach of unattended children to
avoid serious damage to their health if they access the batteries.
71
Page 74
1.1 Road safety
The product that you have purchased lets you talk on the phone and with your
passenger in complete safety leaving the driver’s hands free.
However, for your safety and the safety of other road users, please respect
the following :
Do not wear the helmet while recharging •
Do not do the pairing procedure whilst driving•
Do not use the device at a very high volume as it may distract you from •
driving and prevent you hearing warnings from other vehicles. Adjust the
volume to an appropriate level before moving off
The SCS kit you have purchased does exempt you from respecting the •
Highway Code. For your safety, do not answer the phone whilst driving
and stop before making a call
Moderate your speed during a conversation (phone or intercom) •
1.2 General rules
The use of the SCS kit is subject to the respect of all the restrictions and recommendations relative to the use of mobile phones.
Do not switch on the mobile phone or the SCS kit when their use is prohi-•
bited or when it can cause interference or hazardous situations.
Switch it off whilst refuelling and do not use the SCS kit in service sta-•
tions.
Do not use near fuels or chemical products. •
Switch it off in the vicinity of explosive materials. •
1.3 Appropriate use
Use only as shown in the product information. Do not attempt to take apart,
tamper with or modify any part of the SCS kit. Technical assistance may be
carried only at the authorized service centres.
The helmet is designed for the safety of the person wearing it. Tampering
with it and/or with the SCS kit, as well as invalidating the warranty, can be
dangerous.
72
Page 75
english
1.4 Accessories and batteries
Use only the original batteries, battery charger and accessories supplied •
for your model of device.
Using different products could be dangerous and invalidates any war-•
ranty.
Please contact your dealer for original accessories. •
Do not use the batteries for purposes other than those for which they are •
intended.
Never use a battery charger or batteries that are damaged. •
Never short circuit the battery. •
Danger of fire or explosion: never throw the batteries into a fire and do •
not expose them to high temperatures!
Do not dispose of the batteries in domestic refuse. Dispose of the batteri-•
es respecting local regulations.
1.5 Disposal
In the event of disposing of the SCS kit or part of it, the following indications
must be followed:
The product complies with European Directive 2002/96/EC. •
All the electrical and electronic parts must be disposed of separately, in •
specific collection points designated by the government or local autho-
rities.
Do not throw the battery into domestic waste. •
The battery, electrical and electronic components must be dismantled •
and separated and given to the specific differentiated collection centres
authorized for waste recycling.
For more detailed information on the disposal of obsolete appliances, please
contact your local authorities, the waste disposal service or the store where the
product was purchased.
73
Page 76
2. Package contents
Suomy Communication System (SCS) •
Rechargeable lithium-ion battery •
220V AC/5VDC electrical adapter •
USB cable •
Dvd-rom •
Instruction booklet •
Assembly instructions leaflet•
Suomy Communication System SCS
Cable USB
Dvd-rom
74
Rechargeable battery
Electrical adapter
Page 77
english
3. Installing the system
Please refer to the leaflet supplied for the installation of the SCS kit or the start
communication kit.
4. Recharging the device
Before using the device for the first time, charge the battery supplied for at
least 10 hours in order to keep it in good working order. To keep it efficient,
the battery should be completely recharged periodically. Do not recharge the
battery whilst wearing the helmet.
Switch off the communicator •
Connect the adapter to the mains. The red LED will go on •
Insert the USB cable first into the adapter and then into its housing in the •
helmet. The green LED on the adapter will go on and the LED under the
ON button will begin to flash
When the battery is completely recharged, the red LED on the adapter •
will become green whilst the LED under the ON button will go off
5. Preliminary information
The SCS kit has 4 multifunction buttons:
Switch on button in Suomy® red (next called “ON” )1.
Radio button 2.
Volume button 3.
Volume button4.
+
-
Each button is associated with one or more functions depending on the state of
the kit. Different functions can also be associated with each button depending
on how it is pressed.
In general, different modes are associated with each button:
75
Page 78
Short press: press and release immediately. •
Medium press: press for about 2 seconds until you hear the first tone •
emitted by the helmet.
Long press: press for about 4 seconds until you hear the double tone •
emitted by the helmet.
Very long press: press for about 8 seconds until you hear the triple tone •
emitted by the helmet.
6. Switching on and off
To switch on the SCS kit, first of all press the ON button (medium press) until
the on tone is reproduced.
To switch it off, keep the ON button pressed until you hear the music that tells
you the board is switched off. At that point you can release the button.
7. Commands table and mode of the SCS kit
The SCS kit, depending on how it is used, can have different operating functions.
The following tables show in brief the commands that the kit can receive and
how to produce them. Please refer to the instructions further below for more
details on operating the device.
To enter the pairing mode and the configuration reception mode, switch off the
kit and switch it on again following the instructions further below.
Switching on: press the ON button for 2 seconds (emission of a high-•
pitched tone)
Intercom pairing: press the ON button for 4 seconds (emission of a •
double high-pitched tone)
Telephone/MP3 pairing: press the ON button for 8 seconds (emission •
of a triple high-pitched tone)
Configuration reception: press the ON button and the •
seconds (double low-pitched tone)
button for 4
76
Page 79
SCS helmet
Computer
SCS helmet
PILOT
Bluetooth mobile
kit cable
PASSENGER
kit start communication
Bluetooth mobile
SCS helmet
Bluetooth GPS
Bluetooth mobile
SCS helmet
SCS helmet
Bluetooth mobile
200 mt
Bluetooth MP3
SCS helmet
SCS helmet
Bluetooth MP3
STEREO
STEREO
SCS helmet
Radio
SCS helmet
Bluetooth mobile
Possibilities of connecting the SCS kit
The two helmets are connected to one another and both to their mobile phone.
english
The helmet is connected to the GPS and to the mobile phone (this connection depends on the type of GPS used).
The helmets are connected to a stereo MP3 player, the helmets cannot be connected to one another.
The helmet with the SCS kit is connected to the mobile phone, the connection to the other helmet is by cable. An
incoming call interrupts the intercom.
When listening to the radio, you can be connected to both the mobile phone
and another helmet. An incoming call interrupts listening to the radio.
Connection to the computer is used for the configuration software.
77
Page 80
Intercom pairing mode
Master
pairing
Pairings
reset
Switch off
Pairings
reset
Switch off
medium
short
ON
X
Telephone pairing
medium
short
ON
long
ON
ON
long
ONONON
ON
very long
ON
X
very long
X
medium
short
double
+
ON
short
volume
+
-
volume
volume
medium
-
volume
X
medium
short
short
double
+
volume
X
medium
+
-
-
volume
volume
volume
short
short
long
medium
long
medium
78
Page 81
english
Configuration reception
medium
Switch off
The system is switched off automatically when the configuration
has been received.
short
ON
long
ONONON
ON
X
very long
double
+
medium
short
+
-
volume
volume
medium
-
volume
short
volume
short
medium
MP3 connected
medium
Activation
intercom
Phone
connection
Increase
volume
Lower
volume
Mute
Switch off
If a MP3 is connected, radio and phone aren’t available
short
ON
X
X
long
ONONON
ON
X
very long
double
+
short
volume
short
+
-
volume
medium
volume
X
X
X
X
short
medium
-
volume
medium
long
long
79
Page 82
Activation
intercom
Phone
connection
MP3 connection
Increase volume
Lower volume
Switch on radio
Switch off radio
Find radio station
Skip next station
saved
No device connected
medium
short
long
very long
double
+
ONONON
ON
ON
X
X
X X
X
medium
short
+
-
volume
medium
volume
-
volume
short
volume
X
X
long
medium
short
X
X
X
80
Skip previous
station saved
Save current
station
Mute
Switch off
X
X
X
X
X
Page 83
Phone connected
english
Activation intercom
Phone disconnection
Increase volume
Lower volume
Voice call
Last call
Answer*
Refuse*
Hang up*
Transfer call*
Switch on radio
Switch off radio
Find station
Skip next station saved
Skip previous station
saved
Save current station
Mute
Switch off
* available only during a phone call
medium
short
ON
X
long
ONONON
ON
very long
X
X
X
X
X
X
X
X
X
medium
short
-
+
volume
volume
medium
-
volume
short
double
+
volume
X
X
X
X
X
X
X
long
+
volume
X
long
short
-
volume
X
medium
X
X
X
long
81
Page 84
Deactivation
interphone
Phone
connection
MP3 connection
Increase volume
Lower volume
Intercom connected
medium
short
ON
X
long
ONONON
ON
very long
X
X X
medium
short
+
-
volume
medium
volume
-
volume
short
double
+
volume
X
X
short
long
medium
Switch on radio
Switch off radio
Find radio station
Skip next station
saved
Skip previous
station saved
Save current
station
Mute
Switch off
82
X
X
X
X
X
X
X
X
X
Page 85
english
Phone connected and intercom active
Deactivation intercom
Phone disconnection
Increase volume
Lower volume
Voice call
Last call
Answer*
Refuse*
Hang up*
Transfer call*
Switch on radio
Switch off radio
Find station
Skip next station saved
Skip previous station
saved
Save current station
Mute
Switch off
*available only during a phone call
medium
short
ON
X
long
ONONON
ON
very long
X
X
X
X
X
X
X
X
X
medium
short
-
+
volume
volume
medium
-
volume
short
double
+
volume
X
X
X
X
X
X
X
long
+
volume
X
short
long
-
volume
X
medium
X
X
X
long
83
Page 86
8. Pairing with an MP3 player
The SCS kit has a Bluetooth® A2DP profile, which lets you listen to your •
music inside the helmet through an MP3 player (with a Bluetooth® communication interface) or a mobile phone (with the same A2DP profile).
This procedure pairs your Bluetooth® MP3 player with the SCS kit and •
must be followed the first time you use the MP3 player with the kit.
The MP3 player will detect the SCS kit as a normal earpiece. •
Proceed as follows:
With the device switched off, press and keep the ON button pressed •
for 8 seconds (it will emit a triple high-pitched tone) to enter the MP3
pairing mode
Add a Bluetooth® device to your MP3 player (see player’s instruction •
manual)
The MP3 player will then display the devices detected, select Suomy-•
Com (or the name which has been set using the configurator)
The MP3 player will ask for a password, enter 0000 and press OK •
If the pairing has been completed successfully, you will hear a tone of •
confirmation
When the MP3 player is paired with the SCS kit, please consult the instruction
manual of your MP3 player so that you can listen to your music.
NOTE: some MP3 players do not automatically connect after entering the
code 0000.
In this case, proceed in one of the following ways:
Medium press the ON button and •
Proceed with connection (as shown in the user’s manual of the player) •
using the Bluetooth® menu of your MP3 player
For more information on the A2DP profile, please visit the site www.a2dp.
info .
-
84
Page 87
english
9. Pairing with a Bluetooth® mobile phone
This procedure pairs your Bluetooth® mobile phone with the SCS kit. It must
be done the first time you use your phone with the kit that will be detected as
a normal earpiece.
Proceed as follows:
With the device switched off, press the ON button and keep it pressed •
for 8 seconds (a triple high-pitched tone is emitted) to enter the phone
pairing mode
Add a Bluetooth® device on your phone (see the phone’s instruction •
manual)
The phone will show the devices detected, select SuomyCom (or the •
name you set using the configurator)
The phone will require a password, enter • 0000 and press OK
If the pairing is successful, you will hear a tone of confirmation•
NOTE: some phones do not connect automatically after entering the code
0000. In this case, proceed in one of the following ways:
Press (medium) the ON button and •
Proceed with the connection as shown in the user’s manual of the phone •
via the Bluetooth® menu of your phone
+
85
Page 88
10. Pairing two helmets
This procedure pairs two SCS kits and activates the intercom function between
them. Communication with the intercom function is possible at a maximum
distance of 200 metres. This distance depends on the environmental and road
conditions.
Put two helments with the SCS kits close together •
Set the intercom pairing mode on both the helmets: press the ON button •
for 4 seconds (emission of a double high-pitched tone)
Press the ON button (short press)on one of the two helmets •
After a few seconds, a high-pitched tone confirms the pairing and the •
intercom mode is automatically activated. A low-pitched tone indicates
that pairing has failed
If, during the intercom mode, the distance is such between the two helmets that
the connection is lost, it will be automatically attempted for the next 2 minutes.
If it cannot be reactivated, it will be closed.
A short press on the ON button is enough to reactivate it.
11. Adjusting the volume
You can adjust the volume by a short press of the button
by a tone in the earpiece).
You can set 6 different levels of volume and each time you press the
button, the volume goes up one step and, vice versa, the
it. A high-pitched tone is the sign that the maximum level of volume has been
reached, whilst a low-pitched tone marks the minimum level.
The next time you switch the helmet on, the last volume setting is automatically
restored.
Caution: the volume should not be at settings that are too high becuase this
can distract attention from driving and reduce the possibility of hearing external noises or warning signals from other vehicles.
-
or + (confirmed
-
button lowers
86
+
Page 89
english
12. Using the phone
How to answer a phone call.
When the mobile phone that is paired with the helmet receives an incoming
call, you will hear warning tones in the helmet (some mobile phones reproduce
their own ringing tone directly on the SCS system). Just press the ON button
(short press) to answer the call. A medium press of the ON button refuses the
call (see tables). If the intercom communication is active, it is temporarily interrupted during the call and then restored automatically.
If you set the phone on automatic answer, then no operation is necessary to
answer an incoming call.
To end the call, press the ON button (short press).
How to make a phone call.
The phone has to be connected to the helmet to make a call.
You can make the phone call as usual using the keypad of your phone.
For some mobile phones (please see the site www.suomy.com), you can also
make a phone call in the following two ways:
last number called: press simultaneously (short press) the ON and •
buttons
voice call: simultaneously press the ON and •
then follow the instructions of your phone to continue.
CAUTION: Respect the Highway Code. Never use your phone when driving.
To make a call, stop your bike in a suitable place and start driving again only
after ending the call.
buttons;
-
+
87
Page 90
13. Using the radio
The SCS kit has a high quality FM radio. The radio is operated by the
button next to the ON button.
The possible functions are:
Switching on and off •
Finding a radio station •
Saving a radio station •
Skipping the next station saved •
Skipping the previous station saved •
No device connected
Switch on radio
Switch off radio
Find station
Skip next station
saved
Skip previous
station saved
Save current
station
88
long
very long
double
short
medium
+
ON
ON
ON
ON+ON
medium
short
-
medium
-
volume
volume
short
volume
volume
short
medium
X
X
long
X
X
X
X
X
Page 91
english
There are 10 positions where you can save your favourite radio stations.
Proceed as follows to save a station:
Switch on the radio •
Press the buttons •
the new station you have selected
Look for and tune into the new station pressing the button •
When you have decided on the station, save it by simultaneously pres-•
sing (MEDIUM press) the
confirms the station has been saved.
To save a new station, repeat the procedure starting from point 2.
To move from a saved location, press
on whether you want to move to the next or previous station saved, a double
high-pitched tone and the change of station confirm that the change has been
made.
The radio can be activated only when there are no active phone or intercom
communications and it is automatically deactivated if either type of communciation is made.
IMPORTANT: Each time you turn on the radio the saved locations go back to
position number 1.
14. Special Functions
Suomy®, has always been attentive to the innovations that technology can offer its clients and has added a number of particularly attractive and interesting
functions to its SCS kit.
The COMMUNITY function is the first of these.
In this mode, you can be in contact with other motorcyclists who have the
same SCS kit.
The other function is the FRIEND’S HELMET.
With this function, you can define directly from your computer the friends
you can connect with when they are within a certain distance (about 200
metres).
-
or + and choose a position where you can save
and ON buttons; a triple high-pitched tone
+
or - (MEDIUM press) (depending
89
Page 92
14.1 Community mode
When this mode is activated, each helmet with the SCS kit is continuously
looking for other similar ones to communicate with them.
Proceed as follows to activate the COMMUNITY mode:
Switch off the SCS kits
Press (LONG) the ON and s
four high-pitched confirmation tones.
The function is now active and will remain active until the helmet is switched
off.
When the helmets are detected, you will hear the welcome message and the
communication can be accepted with the ON button.
To refuse it, do not press anything.
14.2 Friend’s helmet function
A further evolution of the COMMUNITY function is the FRIEND’S HELMET
function, which makes it easier to find helmets of friends considered priority.
In the box when you purchased the kit, there is a univocal code (Friend Address) which identifies it. When you enter this code into the special box of
the configuration software allows recognizing that specific kit (see software
instructions).
This way you can create a list of friends pairing each univocal code with the
name of a friend (see software instructions in the CD provided).
The following can be entered in the configuration software of each FRIEND’S
HELMET:
Name of friend’s helmet (compulsory) s
Friend Address (compulsory)s
Phone number (optional)s
Proceed as follows to activate the FRIEND’S HELMET:
buttons simultaneously and you will hear
-
Press (LONG) the ON and s
high-pitched tones of confirmation.
90
+
buttons simultaneously, you will hear four
Page 93
Proceed as follows to activate the FRIEND’S HELMET:
english
Press (LONG) the ON and •
high-pitched tones of confirmation.
The helmet tries cyclically to connect with one of the friends’ helmets in the list
with an increasingly slower frequency in order to maximize the duration of the
batteries. The search places the priority on the first friend’s helmet on the list.
When connected to one of the friends’ helmets it takes priority over the others
until the communication is voluntarily interrupted.
If the distance (or the road and environmental conditions) between the two helmets becomes such that communication is interrupted, the kit tries to reconnect
automatically for about 3 minutes. In the case of failure, the SCS kit, through
a sequence of low- and high-pitched tones, connects through a phone call is
this has been authorized through the appropriate box in the configurator (see
the software instructions on the CD supplied). This call is made through the
Bluetooth® mobile phone if previously connected to the helmet.
The phone number is entered through the configuration software.
If the helmets meet again, repeat the activation to reconnect.
+
buttons simultaneously, you will hear four
91
Page 94
15. Configurator mode
The SCS kit has software for PC Windows to configure all the system’s functions easily and simply.
The following are required to use the configurator:
Pc Windows (Windows XP or higher) s
Bluetooth® peripheral device (if it is not present in the computer, you s
have to purchase an external USB peripheral)
92
Page 95
The following options can be set with the configuration software:
Name of the helmet •
Volume intercom mode •
Volume stereo music mode (A2DP, Bluetooth® MP3 player) •
Volume active phone call mode •
Radio volume •
Stereo mode (caution: the systems is set as default in mono mode to •
comply with the Highway Code in most countries)
Deactivation of right earpiece •
Definition of friends’ helmets •
Recording welcome message for community mode•
Saving favourite radio stations •
english
CAUTION: After completing the desired configuration, it must first of all be
saved on the PC so that you can subsequently edit it. Follow the instructions of
the software after it has been installed on the computer.
93
Page 96
To save the selected configuration in the SCS kit, follow these instructions:
switch off the board •
press both the ON and •
until you hear a double low-pitched tone
select the chosen configuration•
press the button: enter by Bluetooth® •
then select your helmet from the Bluetooth® devices detected •
press the enter button •
The first time you do the operation, the computer asks for the Bluetooth® PIN
which by default is 0000.
When you hear the switch-off music, this confirms that the configuration has
been completed whilst a double low-pitched tone warns of an error. In both
cases the helmet is switched off automatically.
buttons simultaneously for 5 seconds and
94
Page 97
english
CAUTION: You can leave the configurator mode at any time, simply by pressing the ON button until the SCS kit is switched off.
16. WARRANTY
Please read the general warnings on safety and correct use in this manual and
keep the original purchase receipt and warranty form duly completed in full as
they must be shown together with the Product to the retailer where you made
the purchase for repairs under warranty.
16.1 Cover of warranty
Suomy® reserves the right not to repair the Product under warranty if this information is deleted, altered, illegible or the original of the purchase receipt and
the warranty form duly completed in full are missing.
This certificate of warranty covers the defects found within 2 (two) years of
the date of purchase shown on the receipt. Suomy®, through its distribution
organization and after checking the defect, will repair or replace the defective
product.
Suomy® will supply all the material and work necessary to remedy the defect
reported, with the exception of the limitations shown in the following paragraph “Exclusions and Limitations of liability”.
16.2 Exclusions and limitations of liability
This warranty only covers defects in materials and manufacturing of the SCS
kit. Any other cause outside the defects shown above cannot be included in
the warranty such as, by way of example but not exhaustively :
Defects or damage resulting from the use of product in different condi-•
tions from the usual ones shown in this manual.
Any faults due to improper use or use not envisaged by the user and •
maintenance instructions for this product.
95
Page 98
Negligence and normal wear of external and internal parts.•
Any damage caused by an accident.•
Any changes or modifications made to the helmet or the system by the •
user or third parties.
Variations in colour or damage caused by exposure to harmful chemical •
products.
The use of incompatible accessories that are not part of the SCS product •
range.
The warranty also does not cover defects of the product deriving from •
fortuitous events, modifications or adaptations, causes of force majeure
or damage deriving from contact with liquids.
The internal parts of the helmet are not and cannot be waterproofed and •
any improper exposure to rain, moisture, spilt food or other liquids may
damage the electronic devices of the SCS kit, in which case Suomy®
cannot be held liable for any such damage.
This warranty does not include those parts subject to wear and tear such •
as the rechargeable battery and the cables connecting the different parts
of the SCS kit.
Given that Suomy® does not itself provide the mobile phone system used •
by mobile phones, Suomy® cannot be held liable for the functioning,
availability, coverage, services or range of the said system.
When the system is used together with accessories or equipment not •
provided by Suomy®, Suomy® cannot guarantee the correct functioning
of the association of the product/peripheral, nor will it accept claims
for repair or replacement under guarantee if the product is used in such
a way.
Suomy® is not responsible if the product reveals limited function due to •
the operating system of mobile phones or other accessories or equipment
not provided by Suomy®.
Tampering with the internal electronic board or other parts of the SCS kit •
will invalidate the warranty.
This warranty does not cover the specific subjective situations arising •
from dynamic use of the helmet, such as problems of comfort whilst
driving, aerodynamic hissing or background noise.
96
Page 99
english
In no case can Suomy® be held liable for accidental or consequential •
damage (including, without any limitation, personal injuries) due to failure to comply with the obligations deriving from this warranty on Suomy®
products.
16.3 Validity of the warranty
This warranty is valid if, on purchase, together with the original purchase
receipt, the attached registration form is duly completed and kept by the purchaser, showing:
The name of the product. 1.
The name and stamp of the authorized dealer. 2.
The date on which the product was purchased. 3.
The name and address of the purchaser. 4.
Suomy® reserves the right not to carry out the repair under warranty if this
information is deleted, modified, illegible or the purchase receipt is missing.
97
Page 100
Algunas informaciones sobre el BLUETOOTH®
Bluetooth® es una especificación industrial para redes personales inalámbricas (WPAN: Wireless Personal Area Network).
Ofrece un método estándar, económico y seguro, para intercambiar información entre diferentes dispositivos a través de una frecuencia radio segura de
alcance reducido.
Bluetooth® busca los dispositivos en un radio de algunas decenas de metros;
si estos dispositivos son alcanzados por la señal, los pone en comunicación
entre sí. Estos dispositivos pueden ser, por ejemplo, ordenadores de bolsillo,
teléfonos móviles, ordenadores personales o portátiles, impresoras, cámaras
digitales, etc.
La tecnología Bluetooth® no dispone de recursos infinitos; por lo tanto, sólo se
puede conectar un determinado número de aparatos simultáneamente.
El sistema consume más o menos recursos en función del tipo de periférico.
Por ejemplo, para ofrecer la mejor calidad de sonido, un lector MP3 utiliza
todos los recursos disponibles y, por lo tanto, frecuentemente no es posible
conectar otros aparatos.
A2DP (Advanced Audio Distribution Profile)
Este perfil define cómo se debe transmitir una señal de alta calidad audio,
estéreo o mono, entre los dispositivos Bluetooth® (por ejemplo, entre un teléfono móvil y sus auriculares inalámbricos).
HFP (Hands-Free Profile)
Este perfil se utiliza habitualmente para permitir a los kits manos libres de los
automóviles comunicar con los teléfonos móviles. La mayor parte de los auriculares Bluetooth® utilizan tanto el perfil Hands-Free como el perfil Headset, gracias a las características extra del perfil HFP para el uso con teléfonos móviles
(por ejemplo: repetición del último número, aviso de llamada vocal, etc.).
HSP (Headset Profile)
Este es el perfil más utilizado, ya que permite el uso de los más comunes
auriculares Bluetooth® utilizables con los teléfonos móviles. Se basa en la
tecnología SCO, que permite realizar o responder a una llamada, colgar y
regular el volumen.
ICP (Intercom Profile)
Este perfil se presenta frecuentemente como el perfil walkie-talkie. Se trata de
otro TCS (Telephone Control Protocol Specification) basado en la tecnología
SCO para la transmisión del sonido. Permite realizar llamadas vocales entre
dos kits manos libres Bluetooth®.
98
Loading...
