SUOMY KIT INTERCOM User Manual [en, fr, it]

Italiano .............................. Pag. 03 - 35

Français.............................. Page 36 - 67

English................................ Page 68 - 97

Español .............................. Pàg. 98 - 131

Deutsch .............................. Seite 132 - 163

Scheda Garanzia ................ Pag. 165

1

2

italiano

Alcuni informazioni sul BLUETOOTH

Bluetooth® è una specifica industriale per reti personali senza fili
(WPAN: Wireless Personal Area Network).
Fornisce un metodo standard, economico e sicuro per scambiare informazioni
tra dispositivi diversi attraverso una frequenza radio sicura a corto raggio.
Bluetooth® cerca i dispositivi entro un raggio massimo di 200 metri e se tali
dispositivi sono coperti dal segnale li mette in comunicazione tra di loro. Que­sti dispositivi possono essere ad esempio palmari, telefoni cellulari, personal
computer, portatili, stampanti, fotocamere digitali.
La tecnologia Bluetooth® non ha risorse infinite e quindi può collegare solo un
numero definito di apparati contemporaneamente.
A seconda della tipologia della periferica essa consuma più o meno risorse.
Ad esempio un lettore MP3 al fine di offrire la miglior qualità di suono utilizza
tutte le risorse disponibili e quindi spesso non è possibile il collegamento ad
altre apparecchiature.

A2DP (Advanced Audio Distribution Profile)

Questo profilo definisce come deve essere trasmesso fra dispositivi Bluetooth®
un segnale ad alta qualità audio stereo o mono. Ad esempio fra un cellulare
e le sue cuffie senza filo.

HFP (Hands-Free Profile)

Questo profilo è comunemente utilizzato per consentire ai kit viva voce delle
auto di comunicare con i telefoni cellulari. La maggior parte delle cuffie aurico­lari bluetooth® utilizzano sia il profilo Hands-Free che il profilo Headset, gra­zie alle caratteristiche extra del profilo HFP per l’uso con un telefono cellulare.
Per esempio: ripetizione ultimo numero, l’avviso di chiamata vocale.

HSP ( Headset Profile )

Questo è il profilo più comunemente utilizzato, fornendo il supporto per i più
popolari auricolari Bluetooth® da utilizzare con i telefoni cellulari. Esso è basa­to su tecnologia SCO che permette di effettuare o rispondere a una chiamata,
riagganciare o regolare il volume.

ICP ( Intercom Profile )

Questo profilo è spesso citato come il profilo walkie-talkie. Si tratta di un altro
TCS (Telefono Control Protocol Specification) basato sempre su tecnologia
SCO per portare l’audio. Si propone di consentire le chiamate vocali tra due
vivavoce Bluetooth®.

®

3

INDICE:

Introduzione ................................................. pag 05

Avvertenze ................................................... pag 06

Contenuto della confezione ............................ pag 10

Installazione del sistema.................................. pag 11

Ricarica del dispositivo................................... pag 11

Informazioni preliminari.................................. pag 11

Accensione e spegnimento.............................. pag 12

Tabelle comandi............................................. pag 12

Affiliazione .................................................. pag 21

Regolazione volume ...................................... pag 23

Uso del telefono ............................................ pag 24

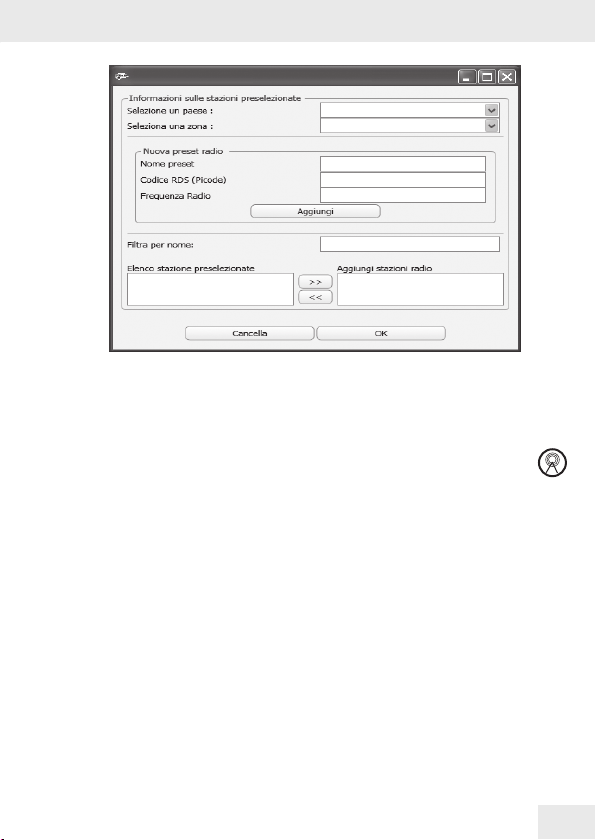

Uso della radio ............................................. pag 25

Funzioni speciali............................................ pag 26

Modalità COMMUNITY.................................. pag 27

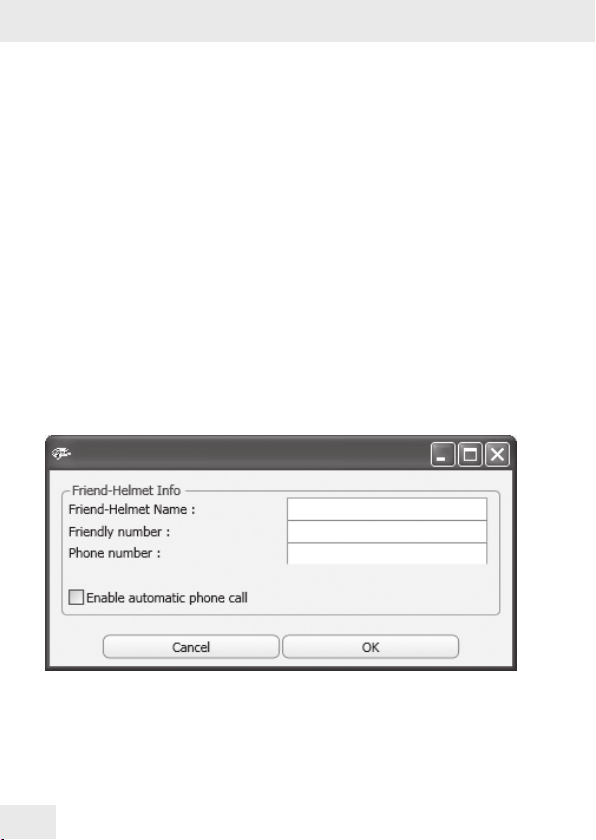

Modalità CASCO AMICO.............................. pag 27

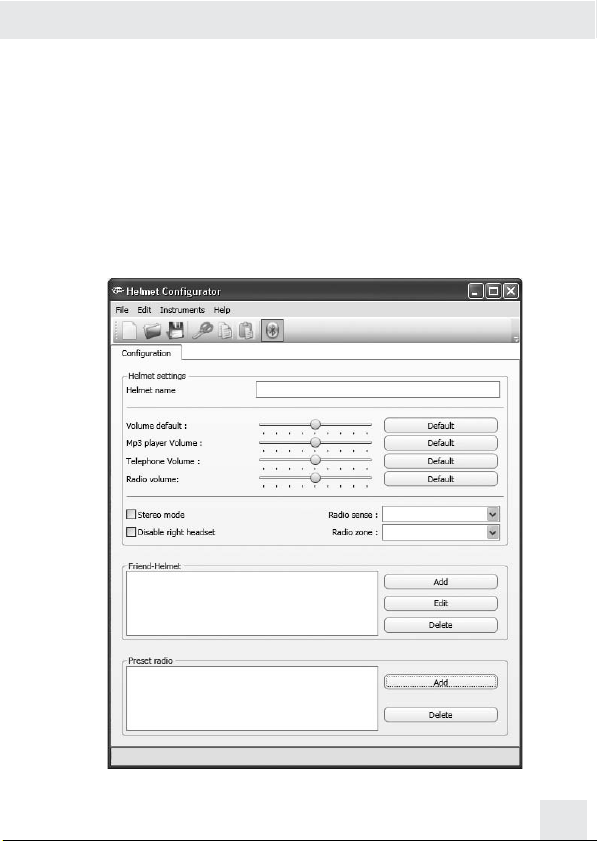

Modalità configuratore................................... pag 29

Garanzia ..................................................... pag 32

Scheda garanzia .......................................... pag 165

4

italiano

Introduzione

Congratulazioni per aver acquistato il sistema di comunicazio­ne Bluetooth® Suomy Communication System (da ora innanzi SCS).
Il sistema è stato costruito nel pieno rispetto dell’ambiente utilizzan­do componentistica e materiali esenti da metalli pesanti (RHOS free).

Il sistema SCS è composto da tre componenti acquistabili separatamente:

kit start communication system•
kit Bluetooth® system SCS•
kit cavo passeggero•

Il kit start communication system contiene la circuiteria interna al casco
ed è necessario per utilizzare il kit SCS. L’eventuale casco passegge­ro può essere connesso anche tramite un collegamento filare acquistan­do un ulteriore kit start communication system ed un kit cavo passeggero.

Il kit SCS è il presente kit.

Il kit cavo passeggero contiene un cavo a spirale che permette il col­legamento fra un casco dotato di kit start communication system + kit
SCS ed un altro casco dotato di solo kit start communication system.

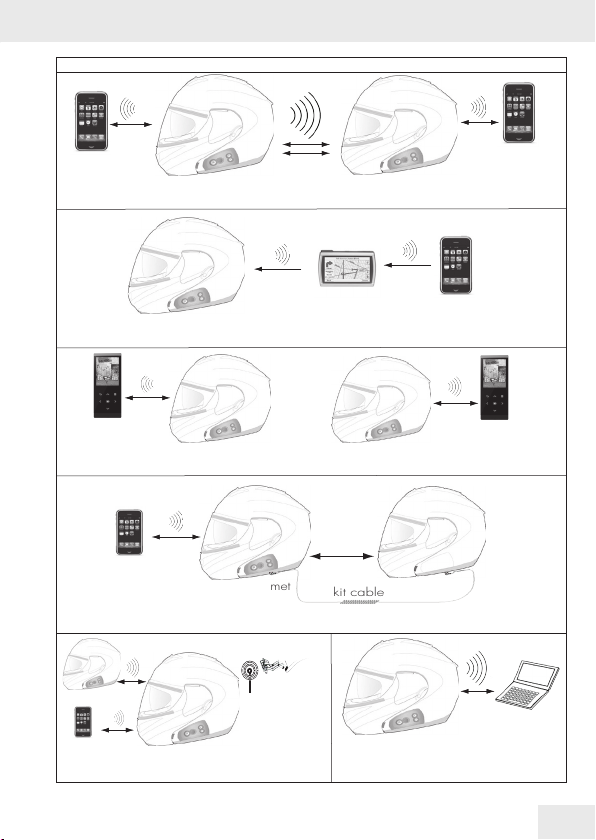

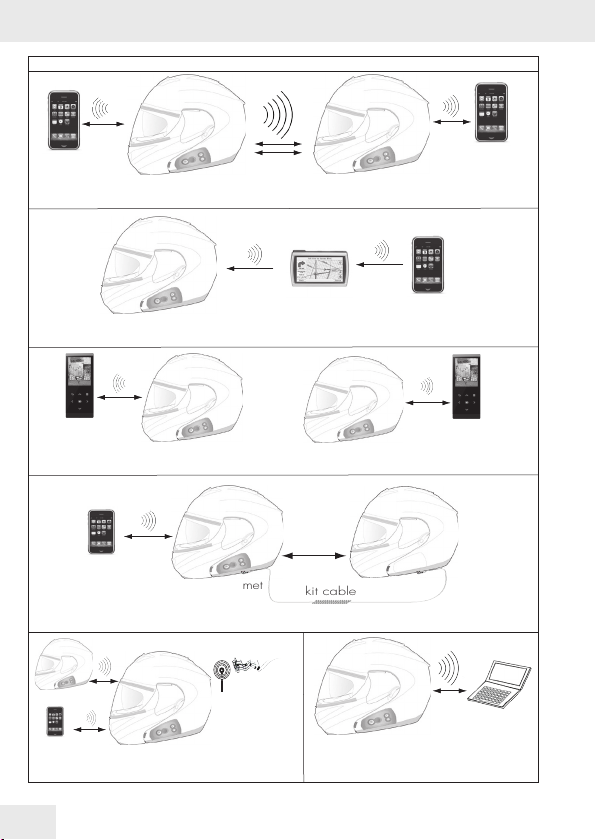

Configurazioni previste:

Solo casco pilota: 1 kit start communication system + 1 kit SCS•
Casco pilota + casco passeggero via cavo: 2 kit start communication •

system + 1 kit SCS + 1 kit cavo passeggero
Casco pilota + casco passeggero: 2 kit start communication system + •

2 kit SCS

5

Il kit SCS è compatibile con tutti i cellulari Bluetooth®, per quanto riguarda le
funzioni di base (ricezione ed effettuazione chiamata), ma possono esserci li­mitazioni nella compatibilità per quanto riguarda funzioni più evolute. Per mag­giori informazioni sui telefoni Bluetooth® compatibili e le relative funzionalità
avanzate consultare il sito www.suomy.com. Il kit SCS inoltre è compatibile
con i principali navigatori Gps e lettori MP3 dotati di tecnologia Bluetooth®.

Eventuali mal funzionamenti del kit SCS con i sistemi di navigazione,
potrebbero essere dovuti ad aggiornamenti del software del navigato­re satellitare. Verificare tali aggiornamenti sui siti internet dei produttori.

Il progetto e la realizzazione del sistema di comunicazione, sono di proprietà di
LensLogica S.r.l. I marchi mondiali e i loghi Bluetooth® appartengono a Blueto­oth® SIG Inc. e ogni uso di questi marchi da parte di Suomy Spa è autorizzato.

1. Avvertenze

Leggere attentamente il presente libretto di istruzioni, nonché il li­bretto di istruzioni degli altri kit che andrete ad abbinare al kit SCS.

Leggere le semplici norme di seguito riportate. Il mancato rispetto di tali norme
può dare origine a situazioni pericolose.

Attenzione: il prodotto non può essere utilizzato in competizioni ufficiali e non
ufficiali, circuiti, piste e simili.

Attenzione: l’installazione del kit SCS comporta un incremento di peso di
circa 60g che va ad aggiungersi al peso del casco e degli altri accessori.

Attenzione: al fine di rispettare le normative vigenti nella maggior parte dei paesi
verso i quali è destinato, il kit è preimpostato in modalità monofonica. Per abilitare

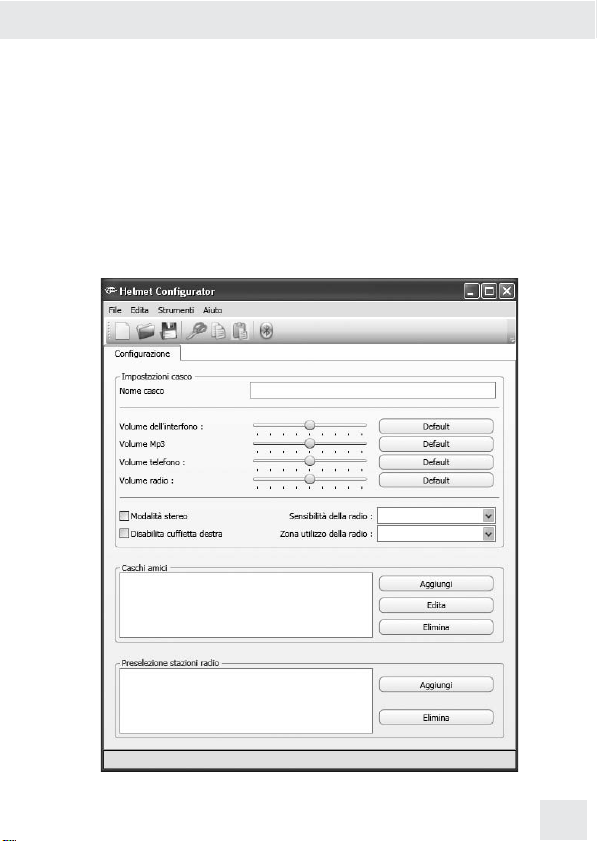

la stereofonia utilizzare il software configuratore accluso alla confezione (fare
riferimento alla apposita sezione del presente manuale per il suo uso). Suomy
declina ogni responsabilità nel caso di utilizzo in stereo dove non consentito.

Avvertenza: le parti elettroniche del kit SCS interne al casco non sono imper­meabili.Evitare quindi che si bagni l’interno del casco per non rischiare di

6

italiano

danneggiarlo. Qualora dell’acqua filtrasse all’interno del casco, scollegare
la batteria e rimuoverla dalla sua sede, rimuovere quindi il kit SCS e lasciarlo
asciugare all’aria.

Avvertenza: il casco non deve mai essere lasciato a portata di mano
di bambini non sorvegliati, per evitare che l’eventuale accesso alle bat­terie di alimentazione possa provocare gravi danni alla loro salute.

1.1 Sicurezza stradale

Il prodotto che avete acquistato consente di parlare con il telefono e con il
passeggero nella massima sicurezza lasciando libere le mani del guidatore
in ogni caso, per la sicurezza vostra e degli altri utenti della strada, attenetevi
alle seguenti avvertenze:

non indossare il casco durante la ricarica.•
non effettuare la procedura di affiliazione durante la guida.•
non utilizzare il dispositivo ad un volume molto alto, potrebbe distrar-•

re dalla guida ed impedire di udire le segnalazioni sonore degli altri
veicoli, regolare il volume ad un livello adeguato prima di mettersi alla
guida.

il kit SCS acquistato non deroga al rispetto del codice della strada. Per •
la vostra sicuezza si consiglia di non rispondere ad una chiamata duran­te la guida e di fermarsi per effettuare una chiamata.

moderare la velocità durante una conversazione (telefonica o interfono)•

7

1.2 Norme generali

L’uso del kit SCS è soggetto al rispetto di tutte le restrizioni e le indicazioni
relative all’uso dei telefoni cellulari.

Quindi:

Non accendere il telefono cellulare o il kit SCS quando ne è vietato •
l’uso o quando l’apparecchio può causare interferenze o situazioni di
pericolo.

Spegnere durante il rifornimento di carburante e comunque non usare il •
kit SCS nelle stazioni di servizio.

Non usare in prossimità di combustibili o prodotti chimici.•
Spegnere in prossimità di materiali esplosivi.•

1.3 Usare in modo appropriato

Usare solo come indicato nella documentazione relativa al prodotto, non ten­tare di smontare, manomettere o modificare alcuna parte del kit SCS. Gli
interventi tecnici possono essere eseguiti esclusivamente presso i centri di as­sistenza autorizzati.
Il casco è un prodotto progettato per la sicurezza della persona che lo indos­sa, la sua manomissione e/o del kit SCS oltre a far decadere la garanzia
può essere pericoloso.

1.4 Accessori e batterie

Usare esclusivamente batterie, caricabatteria e accessori originali per il •
proprio modello di dispositivo contenuti nella confezione.

L’uso di prodotti diversi potrebbe risultare pericoloso e fa decadere •
qualsiasi garanzia.

Per la disponibilità degli accessori originali, rivolgersi al proprio •
rivenditore.

Non utilizzare le batterie per scopi diversi da quelli prescritti.•
Non utilizzare mai caricabatteria o batterie che risultino danneggiati.•
Non mettere in cortocircuito la batteria.•

8

italiano

Pericolo di incendio o esplosione: non gettare le batterie nel fuoco e •
non esporle ad alte temperature!

Non gettare le batterie nei rifiuti domestici. Smaltire le batterie rispettan-•
do le normative locali.

1.5 Smaltimento

Qualora si voglia smaltire il kit SCS o parti di esso è necessario seguire le
seguenti indicazioni:

Il prodotto è conforme alla direttiva europea 2002/96/EC. •
Tutte le parti elettriche ed elettroniche devono essere smaltite separata-•

mente, mediante impianti di raccolta specifici designati dal governo o
dalle autorità locali.

Non gettare la batteria nei rifiuti domestici.•
Batteria, componenti elettrici ed elettronici devono essere smontati e se-•

parati e consegnati agli specifici centri di raccolta differenziata autoriz­zati per il riciclo dei rifiuti.

Per informazioni più dettagliate sullo smaltimento delle apparecchiature obso­lete, contattare il comune, il servizio di smaltimento rifiuti o il negozio in cui è
stato acquistato il prodotto.

9

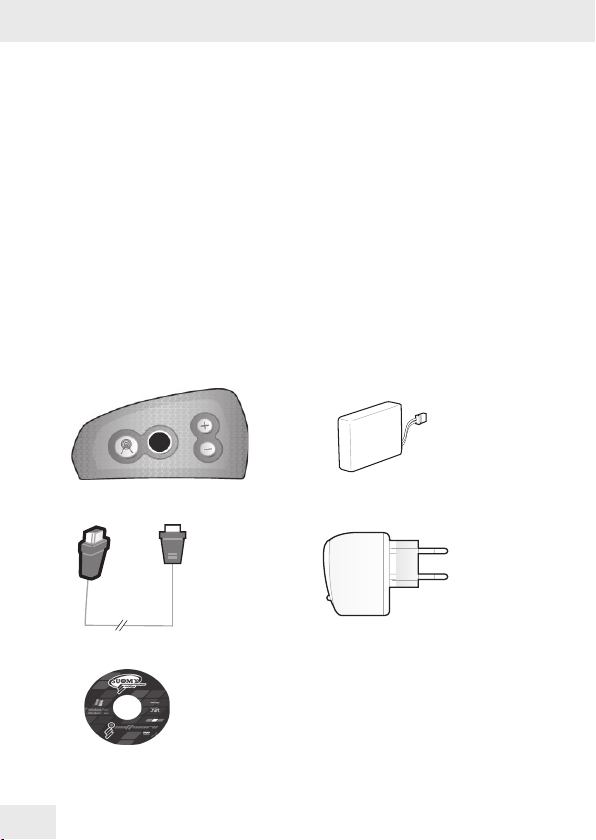

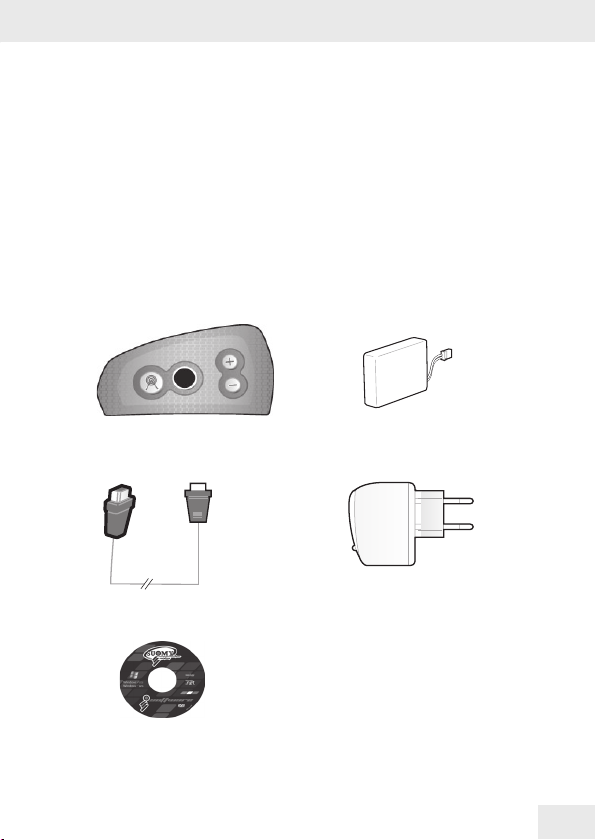

2. Contenuto della confezione

Suomy Communication System ( SCS )•
Batteria ricaricabile agli ioni di lithio•
Adattatore rete elettrica 220Vac/5Vdc•
Cavo USB•
Dvd-rom•
Manuale di istruzioni•
Pieghevole istruzioni di montaggio•

Suomy Communication System SCS

Cavo USB

Dvd-rom

10

Batteria ricaricabile

Adattatore rete elettrica

italiano

3. Installazione del sistema

Per l’installazione del kit SCS o del kit start communication fare riferimento al
pieghevole allegato nella confezione.

4. Ricarica del dispositivo

Al fine di preservare la batteria prima di utilizzare il dispositivo per la prima
volta caricare la batteria in dotazione per almeno 10 ore. Per mantenere la
betteria in buono stato è consigliabile effettuare periodicamente dei cicli di
ricarica completi. Non ricaricare la batteria con il casco indossato.

Spegnere il comunicatore•
Collegare l’adattatore alla rete rete elettrica, si accenderà il led rosso•
Inserire il cavo USB prima nell’ adattatore e quindi nell’apposita sede •

nel casco, si accenderà il led verde sull’adattatore ed il led posto sotto
il tasto ON inizierà a lampeggiare

A ricarica ultimata il led rosso posto sull’adattatore diventerà verde men-•
tre il led sotto il tasto ON si spegnerà

5. Informazioni preliminari

Il kit SCS è dotato di 4 tasti multi funzione:

Pulsante di accensione contraddistinto dal colore rosso Suomy (di 1.
seguito denominato “ON” )

Pulsante Radio2.
Pulsante volume3.
Pulsante volume 4.

Ad ogni tasto è associata una o più funzionalità a seconda dello stato del
kit. Inoltre ad ogni tasto possono essere associate diverse funzioni a seconda
della modalità in cui viene premuto.

+

-

11

In generale ad ogni tasto sono associate differenti modalità:

Pressione breve: premere e rilasciare subito•
Pressione media: premere per circa 2 secondi sino al primo tono •

emesso dal casco
Pressione lunga: premere per circa 4 secondi sino al doppio tono •

emesso dal casco
Pressione molto lunga: premere per circa 8 secondi sino al triplo tono •

emesso dal casco

6. Accensione e spegnimento

Per accendere il kit SCS è necessario premere il tasto ON per una durata
media fino alla riproduzione del tono di accensione.
Per spegnere tenere premuto il tasto ON sino alla riproduzione della melodia
di spegnimento della scheda. A quel punto si può rilasciare il tasto.

7. Tabella comandi e stato del kit SCS

Il Kit SCS, a seconda del suo utilizzo, può assumere diversi stati di funziona­mento. Le tabelle seguenti mostrano sinteticamente i comandi che il kit può
ricevere ed il modo in cui sollecitarli. Fare riferimento alle successive istruzioni
per maggiori dettagli sul funzionamento.
Per entrare nello stato affiliazione e nello stato ricezione configurazione spe­gnere il kit e accenderlo seguendo le istruzioni riportate più avanti.

Accensione: • premere il tasto ON per 2 secondi (emissione di un tono
acuto)

Stato di affiliazione interfono: • premere il tasto ON per 4 secondi (emis-
sione di un doppio tono acuto)

Stato di affiliazione telefono/MP3: • premere il tasto ON per 8 secondi
(emissione di un triplo tono acuto)

Stato ricezione configurazione: • premere il tasto ON e il tasto
4 secondi (doppio tono greve)

per

12

SCS helmet

Computer

SCS helmet

PILOT

Bluetooth mobile

kit cable

PASSENGER

kit start communication

Bluetooth mobile

SCS helmet

Bluetooth GPS

Bluetooth mobile

SCS helmet

SCS helmet

Bluetooth mobile

200 mt

Bluetooth MP3

SCS helmet

SCS helmet

Bluetooth MP3

STEREO

STEREO

SCS helmet

Radio

SCS helmet

Bluetooth mobile

Possibilità di collegamento del kit SCS

I due caschi sono collegati fra loro ed entrambi al loro telefono.

italiano

Il casco è collegato al GPS e al telefono (questo collegamento dipende dal tipo di GPS usato).

I caschi sono collegati ad un lettore MP3 stereo,non è possibile collegare i caschi fra loro o ad un telefono.

Il casco con il kit SCS è connesso al telefono,la connessione all’altro casco è via cavo.Una chiamata in arrivo
interrompe l’interfono.

Ascoltando la radio è possibile essere connessi sia al telefono che ad un altro
casco. Una chiamata in arrivo interrompe l’ascolto della radio.

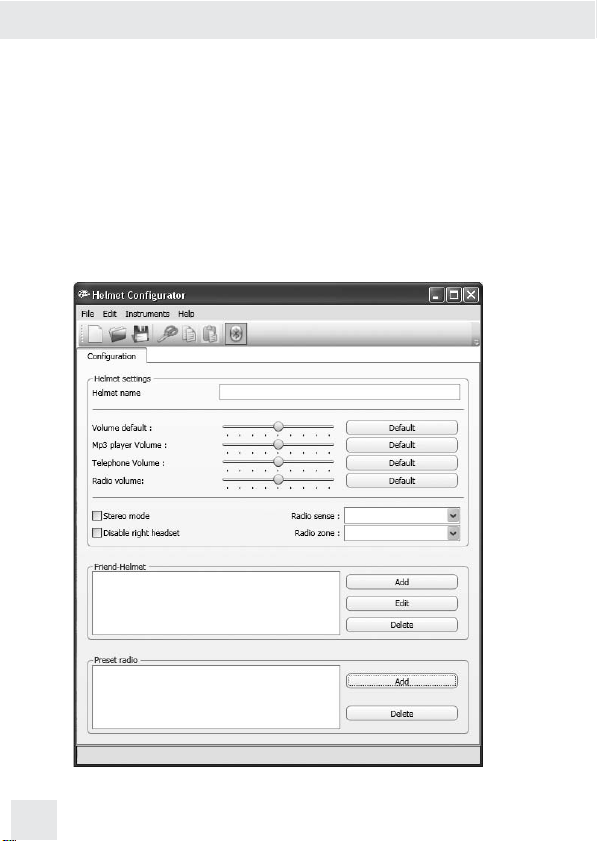

La connessione al PC viene utilizzata per il software di
configurazione.

13

stato di affiliazione interfono

Affiliazione
master

Reset

Affiliazioni

Arresto sistema

Reset
Affiliazioni

Arresto sistema

medio

breve

lungo

molto lungo

ON

ON

ON

ON

X

medio

ON

X

lungo

molto lungo

ON

ON

stato di affiliazione telefono

breve

ON

X

breve

breve

doppio

+

-

ON

volume

volume

X

breve

breve

doppio

+

-

ON

volume

volume

X

medio

+

volume

medio

+

volume

medio

-

volume

medio

-

volume

breve

breve

medio

medio

lungo

lungo

14

stato MP3 connesso

italiano

medio

breve

lungo

Attivazione
interfono

Connessione
telefono

Aumento volume

ON

X
X

ONONON

ON

molto lungo

Diminuzione
volume

Mute

Arresto sistema

Se un lettore MP3 è connesso, la radio e il telefono non sono disponibili

X

medio

breve

breve

doppio

+

-

volume

volume

+

volume

X

X

X

X

medio

-

volume

breve

medio

lungo

15

stato nessun dispositivo connesso

Attivazione

interfono
Connessione
telefono

Collegamento MP3

Aumento
volume

Diminuzione
volume

Accensione
radio

Spegnimento

radio
Ricerca stazione
radio

Skip prossima
stazione memor.

Skip precedente
stazione memor.

Memorizzazione
stazione corrente

Mute

Arresto sistema

medio

breve

lungo

molto lungo

ON

ON

ON

ON

X
X

X

X

X

ON

+

volume

+

-

volume

volume

medio

breve

breve

doppio

X

X

X

X

X

medio

-

volume

X

breve

X

medio

X
X

X

lungo

16

stato telefono connesso

italiano

medio

breve

ON

ON

Attivazione
interfono

Distacco
telefono

Aumento volume

Diminuzione volume

Chiamata vocale

Ultima chiamata
Risposta*

Rifiuto*

Riaggancio*

Trasferimento chiamata*
Accensione radio

Spegnimento radio

Ricerca stazione radio

Skip prossima stazione
memor.
Skip precedente stazione
memor.

Memorizzazione
stazione corrente

Mute

Arresto sistema

*disponibile solo durante una chiamata telefonica

X

X

X

X

X

X

X

X

X

lungo

ON

X

medio

breve

breve

doppio

-

+

volume

volume

+

volume

tmolto lungo

ON

ON

X

X

X

X

X

X

medio

-

volume

X

lungo

+

volume

X

breve

lungo

-

volume

X

medio

X
X

X

lungo

17

stato interfono connesso

Disattivazione

interfono
Connessione

telefono

Collegamento MP3

Aumento
volume
Diminuzione
volume

Accensione
radio

Spegnimento
radio

Ricerca stazione
radio

Skip prossima
stazione memor.

Skip precedente
stazione memor.

Memorizzazione
stazione corrente

Mute
Arresto sistema

medio

breve

ON

ON

X
X

lungo

molto lungo

ON

ON

doppio

ON

X X

X

X

X

medio

breve

+

volume

breve

+

-

volume

medio

-

volume

breve

volume

X

X

X

X

X

medio

X
X

X

lungo

18

stato telefono e interfono connesso

italiano

medio

breve

lungo

ON

ON

Disattivazione
interfono

Distacco
telefono

Aumento volume

Diminuzione volume
Chiamata vocale

Ultima chiamata

Risposta*

Rifiuto*

Riaggancio*

Trasferimento chiamata*
Accensione radio

Spegnimento radio

Ricerca stazione radio

Skip prossima stazione
memor.
Skip precedente stazione
memor.

Memorizzazione
stazione corrente
Mute

Arresto sistema

*disponibile solo durante una chiamata telefonica

X

X

X
X

X

X

X

X

X

molto lungo

ON

ON

X

X

medio

breve

medio

-

volume

volume

lungo

+

volume

breve

doppio

+

ON

volume

-

+

volume

X

X

X

X

X

X

lungo

-

volume

X

breve

X

medio

X
X

X

lungo

19

stato ricezione configurazione

medio

medio

breve

Arresto sistema

Il sistema si spegne automaticamente una volta ricevuta la
configurazione

lungo

molto lungo

ON

ON

ON

ON

X

breve

breve

doppio

+

ON

volume

medio

+

-

volume

volume

breve

-

volume

medio

lungo

20

italiano

8. Affiliazione con lettore MP3

Il kit SCS è dotato del profilo Bluetooth® A2DP, questo profilo permette di

ascoltare all’interno del proprio casco la propria musica tramite un lettore
MP3 (dotato di interfaccia di comunicazione Bluetooth®) o di un cellulare
(dotato del medesimo profilo A2DP).
Questa procedura ha lo scopo di abbinare il proprio lettore MP3 Bluetooth®
con il kit SCS. Va effettuta la prima volta che si utilizza il lettore MP3 con il kit.
Il lettore MP3 rileverà il kit SCS come una normale cuffia audio.

Procedere nel modo seguente:

A dispositivo spento premere e mantenere premuto il tasto ON per 8 •
secondi (emissione di un triplo tono acuto) per entrare nella modalità
affiliazione MP3

Agire sul proprio lettore MP3 al fine di aggiungere un dispositivo •
Bluetooth®(vedere manuale di istruzioni del lettore)

Alla fine della rilevazione il lettore MP3 mostrerà i dispositivi rilevati, •
selezionare SuomyCom (od il nome che si è impostato tramite il confi­guratore)

Il lettore MP3 richiederà l’immisione della password, immettere• 0000
e premete OK

Se l’affiliazione è andata a buon fine si udirà un tono di conferma •

Una volta affiliati il lettore MP3 con il kit SCS è necessario consultare il ma­nuale di istruzioni del proprio dispositivo MP3 al fine di poter ascoltare la
propria musica.

NOTE IMPORTANTI: alcuni lettori MP3 non si connettono automaticamente
dopo aver digitato il codice 0000. In questo caso è necessario procedere in
uno dei seguenti modi:

Effettuare una pressione media del tasto ON e •
Tramite il menu Bluetooth® del proprio lettore MP3 procedere con la •

connessione (come indicato nel manuale d’uso del lettore)

Per maggiori informazioni sul profilo A2DP visitate il sito www.a2dp.info

-

21

9. Affiliazione con telefono Bluetooth®

Questa procedura ha lo scopo di abbinare il proprio telefono Bluetooth® con
il kit SCS. Va effettuta la prima volta che si utilizza il telefono con il kit che
verrà rilevato come una normale cuffia audio.

Procedere nel modo seguente:

A dispositivo spento premere e mantenere premuto il tasto ON per 8 •
secondi (emissione di un triplo tono acuto) per entrare nella modalità
affiliazione telefono

Agire sul proprio telefono al fine di aggiungere un dispositivo Bluetooth® •
(vedere manuale di istruzioni del telefono)

Alla fine della rilevazione il telefono mostrerà i dispositivi rilevati, selezio-•
nare SuomyCom (od il nome che si è impostato tramite il configuratore)

Il telefono richiederà l’immisione della password, immettere • 0000 e pre-
mete OK

Se l’affiliazione è andata a buon fine si udirà un tono di conferma •

NOTE IMPORTANTI: alcuni telefoni non si connettono automaticamente dopo
aver digitato il codice 0000. In questo caso è necessario procedere in uno
dei seguenti modi:

Effettuare una pressione media del tasto ON e •
Tramite il menu Bluetooth® del proprio telefono procedere con la con-•

nessione come indicato nel manuale d’uso del telefono

22

+

italiano

10. Affiliazione fra due caschi

Questa procedura ha lo scopo di abbinare due kit SCS e attivare la funzio­nalità interfono fra di essi. La funzionalità interfono consente di comunicare
ad una distanza massima di 200mt. Tale distanza dipende dalle condizioni
ambientali e stradali.

Predisporre ad una distanza ridotta due caschi dotati del kit SCS•
Impostare la modalità affiliazione interfono su entrambi i caschi: premere •

il tasto ON per 4 secondi (emissione di un doppio tono acuto)
Premere il tasto ON brevemente su uno dei due caschi•
Dopo alcuni secondi un tono acuto conferma l’affiliazione e la modalità •

interfono è automaticamente abilitata. Un tono greve indica il fallimento
dell’affiliazione

Se, durante la modalità interfono, i due caschi si allontanano fino alla perdita
della connessione questa verrà automaticamente ritentata per i successivi 2
minuti. Nel caso non fosse possibile riattivarla la stessa verrà chiusa.
Per riattivarla è sufficiente una breve pressione sul tasto ON.

11. Regolazione del volume

Il volume si regola tramite una pressione breve del tasto
(confermato da un tono in cuffia). Il volume può essere inpostato su 6 differenti

livelli predefiniti, ogni pressione del tasto
ceversa il tasto

del massimo livello di volume, mentre un tono greve segnala il livello minimo.
Il livello del volume corrente viene mantenuto alla successiva riaccensione del
casco.

Attenzione: si sconsiglia di impostare il volume su livelli troppo alti perchè po­trebbe distogliere l’attenzione dalla guida del motociclo e ridurre la possibilità
di udire rumori esterni o le segnalazioni degli altri veicoli.

lo fa scendere. Un tono acuto segnala il raggiungimento

-

+

fa salire di livello il volume vi-

+

o del tasto -

23

12. Uso del telefono

Come rispondere ad una chiamata telefonica.

Quando il cellulare è affiliato al casco e riceve una chiamata si udiranno
all’interno del casco dei toni di avviso (alcuni cellulare riproducono la propria
suoneria direttamente sul sistema SCS), una pressione breve del tasto ON è
sufficiente per accettare la chiamata mentre per rifiutarla è necessaria una
pressione media sempre del tasto ON (Vedi tabelle). Se è attiva la comunica­zione interfono questa viene temporaneamente interrotta durante tutto il tempo
della telefonata e quindi ripristinata automaticamente.
Impostando il cellulare sulla risposta automatica non va effettuata nessuna
operazione per rispondere alla chiamata in arrivo.

Per chiudere la chiamata in corso effettuare una pressione breve del tasto
ON.

Come effettuare una chiamata telefonica.

Per effettuare una chiamata è necessario che il telefono sia collegato al ca­sco.
La chiamata telefonica può essere fatta come di consueto direttamente dal
proprio telefono agendo sulla sua tastiera.
Per alcuni cellulari (fate riferimento al sito www.suomy.com) è possibile iniziare
una chiamata telefonica anche nei seguenti due modi:

ultimo numero chiamato: pressione contemporanea breve dei tasti ON •
e

+

chiamata vocale: pressione contemporanea breve dei tasti ON e •
seguire quindi le istruzioni del proprio telefono per proseguire

-

;

IMPORTANTE: il rispetto del codice della strada è primario. Non rispondere
o effettuare una chiamata durante la guida. Prima di effettuare una chiamata
fermare la moto in una zona adatta e ripartire solo dopo aver inviato la
chiamata.

24

italiano

13. Uso della radio

Il kit SCS è dotato di una radio FM di elevata qualità. La radio è comandata
dall’apposito tasto

Le funzioni possibili sono:

Accensione e spegnimento•
Ricerca stazione radio•
Memorizzazione stazione radio•
Skip prossima stazione radio memorizzata•
Skip precedente stazione radio memorizzata•

posizionato a fianco del tasto ON.

stato nessun dispositivo connesso

Accensione
radio

Spegnimento
radio

Ricerca stazione
radio
Skip prossima
stazione memor.

Skip precedente
stazione memor.
Memorizzazione
stazione corrente

medio

breve

lungo

molto lungo

ON

ON

ON

ON

X

medio

breve

+

-

volume

volume

medio

-

volume

breve

doppio

+

ON

volume

X

X

breve

X

medio

X
X

X

lungo

25

Sono disponibili 10 posizioni di memoria ove memorizzare le stazioni radio
preferite.

Per memorizzare una stazione procedere nel modo seguente:

Accendere la radio tramite una pressione MEDIA del tasto1.
Tramite una pressione MEDIA dei tasti o scegliere una posizione 2.

di memoria dove memorizzare la nuova emittente prescelta
Effettuare la ricerca e la sintonizzazione della nuova stazione premendo 3.
il tasto
Una volta decisa la stazione memorizzarla tramite una pressione MEDIA 4.
e contemporanea dei tasti

l’avvenuta memorizzazione.
Per memorizzare una nuova stazione ripetere la procedura partendo dal pun­to 2.
Per spostarsi di locazione memoria è necessaria una pressione MEDIA dei

o - (a seconda si voglia spostarsi sulla stazione memorizzata

tasti

+

successiva o precedente), un doppio tono acuto e il cambio di stazione con­fermano l’avvenuto cambio.
E’ possibile attivare la radio solamente quando non sono attive comunicazio­ni telefoniche od interfono, mentre si disattiva automaticamente nel caso ne
venga stabilita una.
IMPORTANTE: Ad ogni accensione della radio le memorie tornano alla po­sizione numero 1.

14. Funzioni Speciali

La Suomy®, sempre attenta alle novità che la tecnologia può offrire ai suoi
clienti, ha dotato il suo kit SCS di alcune funzioni particolarmente attraenti e
interessanti.
La prima di queste funzioni è la COMMUNITY.
Con questa modalità l’utente ha la possibilità di entrare in contatto con altri
motociclisti dotati anch’essi dello stesso kit SCS.
L’altra funzione è il CASCO AMICO.
Con questa funzione si possono definire direttamente dal proprio PC quali
saranno gli amici con i quali ci si dovrà collegare nel momento in cui saranno
ad una certa distanza ( ca 200mt).

+

-

e ON. Un triplo tono acuto conferma

26

italiano

14.1. Modalità community

Una volta attivata questa modalità ogni casco dotato del kit SCS è in continua
ricerca di altri suoi simili allo scopo di metterli in comunicazione fra di loro.

Procedere nel seguente modo per attivare la COMMUNITY:

Spegnere il kit SCSs
Premere a lungo i tasti ON e contemporaneamente, si sentiranno s

quattro toni acuti di conferma.

La funzione è così attiva e lo rimarrà fino allo spegnimento del casco.

Nel momento in cui i caschi si rilevano si sentirà il messaggio di benvenuto e
si potrà accettare la comunicazione con il tasto ON.
Per rifiutarla non premere nulla.

14.2. Funzione casco amico.

Una ulteriore evoluzione della funzione COMMUNITY è la funzione CASCO
AMICO.
Questa ha lo scopo di facilitare la ricerca dei caschi considerati amici prio­ritari.

Sulla scatola e all’interno della confezione del kit si trova un’ etichetta adesiva
che riporta il codice univoco (Friend Address) che lo identifica, questo codice
inserito nell’apposita casella nel software di configurazione permette il rico­noscimento di quel preciso kit (vedere le istruzioni del software contenute nel
CD in dotazione).

-

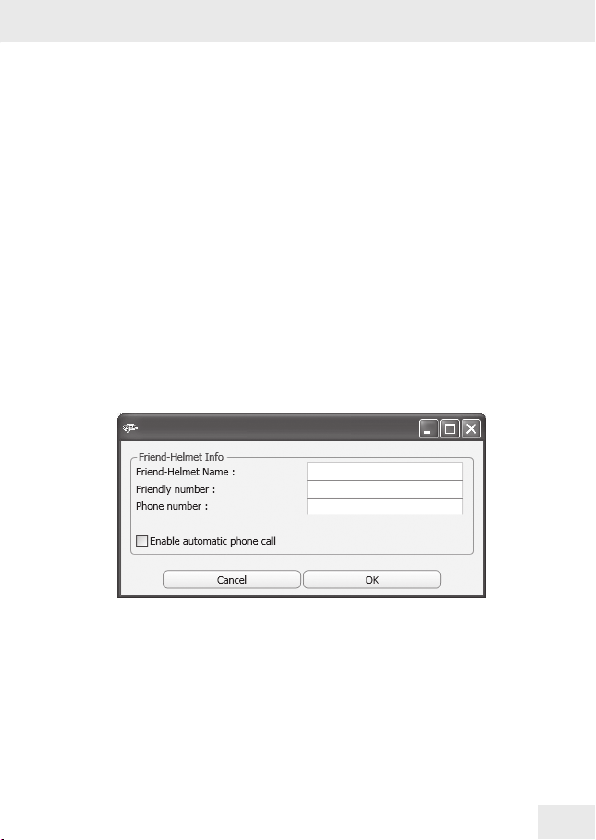

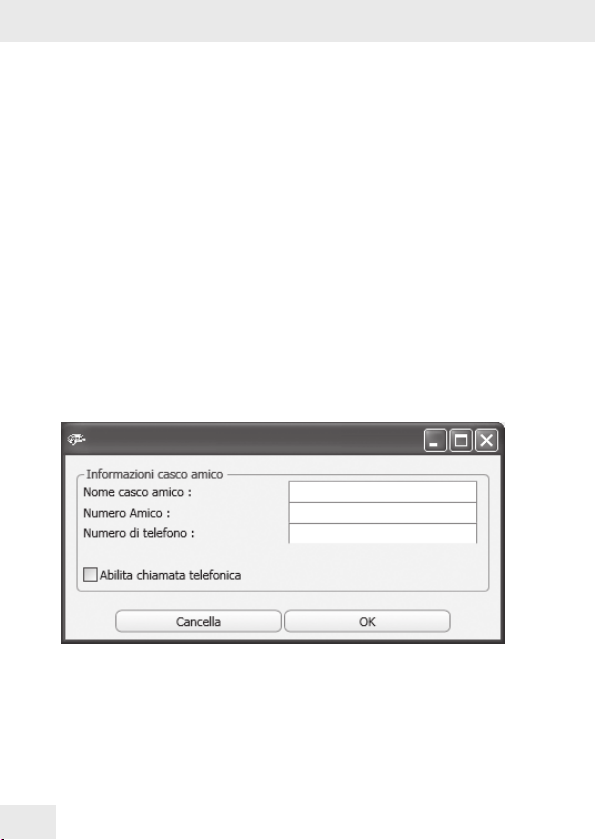

Per ogni casco amico è possibile inserire:

Nome casco amico (obbligatorio);s
Friend Address (obbligatorio);s
Numero di telefono (facoltativo);s

27

Per ogni casco amico è possibile inserire:

Nome casco amico (obbligatorio);•

Friend Address (obbligatorio);•

Numero di telefono (facoltativo);•

Procedere nel seguente modo per attivare CASCO AMICO:

Premere a lungo i tasti ON e contemporaneamente, si sentiranno •

quattro toni acuti di conferma.

Il casco prova ciclicamente a collegarsi con uno dei caschi amici inseriti nella
lista con una frequenza sempre più lenta al fine di massimizzare la durata
delle batterie.
La ricerca pone la priorità sul primo casco amico della lista.

Una volta collegato ad uno dei caschi amici questi diventa prioritario sugli altri
fino a quando non viene volontariamente interrotta la comunicazione.

Nel caso la distanza (o le condizioni stradali e ambientali) fra i due caschi
diventi tale da interrompere la comunicazione il kit prova a riconnettersi au­tomaticamente per un periodo di ca 3 minuti. In caso di fallimento il kit SCS
si collega attraverso una chiamata telefonica se questa è stata autorizzata
tramite l’apposita casella nel configuratore (vedere le istruzioni del software
contenute nel CD in dotazione). Tale chiamata avviene per mezzo del cellula­re Bluetooth® se preventivamente collegato al casco.
L’inserimento del numero telefonico avviene attraverso il software di configu­razione.
Se i caschi tornano a incontrarsi per riattivare il collegamento ripetere l’atti­vazione.

+

28

italiano

15. Modalità configuratore

Il kit SCS è corredato di un software per PC Windows che consente di confi­gurare agevolmente e semplicemente tutte le funzioni del sistema.

Al fine di poter utilizzare il configuratore sono necessari:

Pc windows (windows xp o superiore)s
Periferica Bluetooth® (se non presente nel computer è necessario acqui-s

stare una periferica USB esterna).

29

Con il software di configurazione è possibile impostare le seguenti opzioni:

Nome del casco•

Volume modalità interfono•

Volume modalità ascolto musica stereo (A2DP, lettore MP3 Bluetooth®)•

Volume modalità chiamata telefonica attiva•

Volume radio•

Modalità stereo (attenzione il sistema è impostato di default in modalità •

mono al fine da essere conforme alle normative stradali vigenti nella

maggior parte dei paesi)

Disabilitazione cuffietta destra•

Definizione caschi amici•

Registrazione messaggio di benvenuto per la modalità community•

Memorizzazione stazioni radio preferite•

ATTENZIONE: Una volta realizzata la configurazione desiderata è necessa­rio prima di tutto memorizzarla sul PC al fine di poterla editare in un secondo
momento.Seguire le istruzioni del software dopo averlo installato sul PC.

30

italiano

Per memorizzare nel kit SCS la configurazione prescelta seguire le istruzioni
seguenti:

spegnere la scheda•
premere contemporaneamente per 5 secondi entrambi i tasti ON e •

fino all’emissione di un doppio tono greve
Selezionare la configurazione prescelta•
Premere il tasto: invio via Bluetooth®•
Selezionare quindi fra i dispositivi Bluetooth® rilevati il proprio casco•
Premere il tasto invia•

La prima volta che si effettua l’operazione il computer richiede l’inserimento
del codice PIN Bluetooth® che è di default 0000

La riproduzione della melodia di spegnimento conferma l’avvenuta configu­razione mentre un doppio tono greve avvisa di un errore, in entrambi i casi il
casco si spegne automaticamente.

NOTE IMPORTANTI: è possibile uscire in qualsiasi momento dalla modalità
configuratore semplicemente agendo sul tasto ON fino allo spegnimento del
kit SCS.

31

16. GARANZIA

Vi invitiamo a leggere le avvertenze generali per la sicurezza ed il corretto uso
contenute nel presente manuale, nonché a conservare l’originale della ricevu­ta d’acquisto e la scheda garanzia debitamente compilata in tutte le sue parti
in quanto, in caso di riparazioni in garanzia, dovranno essere esibite insieme
al Prodotto al rivenditore presso il quale si è effettuato l’acquisto.

16.1 Copertura della garanzia

Suomy® si riserva il diritto di non effettuare la riparazione in garanzia se
queste informazioni risultassero cancellate, modificate, non leggibili o man­casse l’originale della ricevuta d’acquisto e la scheda garanzia debitamente
compilata in tutte le sue parti.
Sono coperti dal presente certificato di garanzia i difetti rilevati entro 2 (due)
anni dalla data d’acquisto riportata sulla ricevuta d’acquisto. Suomy® prov­vederà, attraverso la propria rete distributiva e dopo verifica del difetto, a
riparare o a sostituire il Prodotto difettoso.
Suomy® fornirà tutto il materiale e il lavoro necessario per porre rimedio al
difetto segnalato, ad eccezione di quanto indicato nel successivo paragrafo
“Esclusioni e Limitazioni della Copertura”.

16.2 Esclusioni e limitazioni della garanzia

Questa garanzia copre solo i difetti di materiali e di fabbricazione del kit
SCS. Qualsiasi altra causa al di fuori dei difetti qui sopra indicati non potrà
rientrare nelle garanzie quali, a titolo esemplificativo ma non esaustivo:

• Difettiodannirisultantidall’utilizzodelProdottoincondizionidiverseda

quelle abituali indicati nel presente manuale

• Dannicausatidausoimproprioenonconformealnormalefunzionamen-

to secondo quanto indicato nelle istruzioni per l’uso e la manutenzione

del Prodotto

• Incuriaenormaleusuradellepartiinterneedesterne.

• Ognidannoderivantedaunincidente.

• Ognicambiamentoomodicaapportatialcascooalsistemadall’uten-

te o da terzi.

32

italiano

• Variazionedicoloreodannicausatidall’esposizioneaprodottichimici

dannosi.
Uso di accessori incompatibili non facenti parte della gamma dei Pro-•

dotti SCS.
Inoltre, la garanzia non copre difetti del Prodotto derivanti da eventi for-•

tuiti, modifiche o adattamenti, cause di forza maggiore o danni derivanti
dal contatto con liquidi.

Le parti interne del casco non sono né possono essere impermeabili e •
ogni esposizione impropria a pioggia, umidità, versamento di cibi o altri
liquidi può determinare danni ai dispositivi elettronici del kit SCS, danni
di cui Suomy® non potrà essere ritenuta responsabile.

Sono escluse dalla presente garanzia le parti di consumo considerate •
soggette ad usura o logorio quali ad esempio la batteria ricaricabile ed
i cavi di collegamento tra le diverse parti del kit SCS.

Dato che il sistema sul quale funzionano i telefoni cellulari non viene •
fornito da Suomy®, questa non si ritiene responsabile per il funziona­mento, la disponibilità, la copertura, i servizi o la gamma del suddetto
sistema.

Quando il Prodotto è utilizzato insieme ad accessori o attrezzature non •
fornite da Suomy®, Suomy® non garantisce il corretto funzionamento
della combinazione Prodotto/periferica, ne accetterà richieste di in­tervento in garanzia nel caso in cui il Prodotto venga utilizzato in tal
modo.

Suomy® non è responsabile nel caso in cui il Prodotto manifestasse una •
funzionalità limitata dovuta alla modalità di funzionamento dei telefoni
cellulari o altri accessori o attrezzature non fornite da Suomy®.

La manomissione della scheda elettronica interna o di altre parti del kit •
SCS invaliderà la garanzia.

Non rientrano, inoltre, nei difetti coperti da questa garanzia tutte le •
particolari situazioni specifiche e soggettive che si dovessero presentare
nell’utilizzo dinamico del casco, come, a titolo esemplificativo, problemi
di comfort durante la guida o fruscii e sibili aerodinamici.

33

Suomy® non potrà in alcun caso essere ritenuta responsabile per danni •

accidentali o consequenziali (incluso, senza limitazione alcuna, lesioni

a persona o persone) risultanti dal mancato adempimento degli obblighi

derivanti da questa garanzia riguardante i prodotti Suomy®.

16.3 validità della garanzia

La presente garanzia è valida se, all’atto di acquisto insieme all’originale
della ricevuta d’acquisto, viene debitamente compilata e conservata dall’ac­quirente la scheda di registrazione allegata indicante:

Denominazione del prodotto.1.

Nome e timbro del rivenditore autorizzato.2.

Data di acquisto del prodotto.3.

Nome e indirizzo dell’acquirente.4.

Suomy® si riserva il diritto di non effettuare la riparazione in garanzia se que­ste informazioni risultassero cancellate, modificate, non leggibili o mancasse
la ricevuta d’acquisto.

34

italiano

35

Quelques informations sur le BLUETOOTH®

Bluetooth® est une spécification industrielle pour réseaux personnels sans fil
(WPAN : Wireless Personal Area Network).
Il fournit une méthode standard, économique et sûre pour échanger des infor­mations entre dispositifs différents à travers une fréquence radio sûre à courte
distance.
Bluetooth® cherche les dispositifs dans un rayon de quelques dizaines de
mètres et si ces dispositifs sont couverts par le signal, il les met en commu­nication entre eux. Ces dispositifs peuvent par exemple être des ordinateurs
de poche, des téléphones portables, des PC, des ordinateurs portables, des
imprimantes, des caméras digitales.
La technologie Bluetooth® n’a pas de ressources illimitées et ne peut donc
connecter qu’un nombre limité d’appareils en même temps.
Selon la typologie du périphérique, elle consomme plus ou moins de res­sources. Par exemple, afin d’offrir la meilleure qualité de son, un lecteur MP3
utilise toutes les ressources disponibles et souvent donc la connexion avec
d’autres appareils n’est pas possible.

A2DP (Advanced Audio Distribution Profile)

Ce profil définit la manière dont doit être transmis entre dispositifs Bluetooth®
un signal à haute qualité audio stéréo ou mono. Par exemple, entre un mobile
et ses oreillettes sans fil.

HFP (Hands-Free Profile)

Ce profil est communément utilisé pour permettre aux kits mains-libres des véhi­cules de communiquer avec les mobiles. La plupart des oreillettes bluetooth®
utilisent aussi bien le profil Hands-Free que le profil Headset, grâce aux carac­téristiques extra du profil HFP pour une utilisation avec un téléphone mobile.
Par exemple : rappel dernier numéro, appel entrant vocal.

HSP (Headset Profile)

Il s’agit du profil le plus communément utilisé, il fournit le support pour les
oreillettes bluetooth® les plus répandues à utiliser avec les mobiles. Il se base
sur la technologie SCO qui permet d’émettre ou de répondre à un appel, de
raccrocher ou de régler le volume.

ICP (Intercom Profile)

Ce profil est souvent cité comme étant le profil talkie-walkie. Il s’agit d’un
autre TCS (Téléphone Control Protocol Specification) toujours basé sur la tech­nologie SCO pour transmettre l’audio. Il se propose de permettre les appels
vocaux entre deux dispositifs mains-libres Bluetooth®.

36

français

SOMMAIRE :

Introduction ...................................................... page 38

Avant-propos ................................................... page 39

Contenu de l’emballage ..................................... page 43

Installation du système ....................................... page 44

Rechargement du dispositif ................................. page 44

Informations préliminaires .................................. page 44

Mise en marche et arrêt ..................................... page 45

Tableaux des commandes .................................. page 45

Affiliation ......................................................... page 53

Réglage volume ................................................ page 55

Utilisation du téléphone ..................................... page 56

Utilisation de la radio ........................................ page 57

Fonctions spéciales ........................................... page 58

Modalité COMMUNITY ..................................... page 59

Modalité CASQUE AMI ..................................... page 59

Modalité configurateur ................................. page 61

Garantie.......................................................... page 64

Fiche garantie................................................... page165

37

Introduction

Nous vous félicitons d’avoir acheté le système de communication
Bluetooth® Suomy Communication System (ci-après nommé SCS).
Ce système a été construit dans le respect total de l’environnement à l’aide
de pièces et de matériaux ne contenant pas de métaux lourds (RHOS free).

Le système SCS est composé de trois éléments pouvant être achetés séparé­ment :

•kitstartcommunicationsystem

•kitBluetooth®system(SCS)

•kitcâblepassager

Le kit start communication system, nécessaire pour utiliser le kit SCS, con­tient l’ensemble du circuit à l’intérieur du casque. Le casque passager éven­tuel peut également être raccordé par un branchement filaire; pour cela, se
procurer un autre kit start communication system et un kit câble passager.

Le kit SCS est le présent kit.

Le kit câble passager contient un câble spiralé qui permet la connexion entre
un casque doté du kit start communication system + kit SCS et un autre casque
doté seulement du kit start communication system.

Configurations prévues :

Uniquement casque pilote : 1 kit start communication system + 1 kit •

SCS

Casque pilote + casque passager via câble : 2 kit start communication •

system + 1 kit SCS + 1 kit câble passager

Casque pilote + casque passager : 2 kit start communication system + •

2 kit SCS

38

français

Le kit SCS est compatible avec tous les téléphones mobiles Bluetooth® pour ce
qui est des fonctions de base (réception et émission d’un appel) mais il peut
y avoir des limitations dans la compatibilité pour ce qui est des fonctions plus
évoluées. Pour plus d’informations sur les téléphones Bluetooth
et sur leurs fonctions avancées, consulter le site www.suomy.it. De plus, le
kit SCS est compatible avec les principaux navigateurs Gps et lecteurs MP3
dotés de la technologie Bluetooth

®

.

Tout mauvais fonctionnement éventuel du kit SCS avec les systèmes de navi­gation pourrait être dû à des mises à jour du logiciel du navigateur satellite.
Vérifier ces mises à jour sur les sites Internet des producteurs.

®

compatibles

Le projet et la réalisation du système de communication appartiennent à
LensLogica S.r.l. Les marques mondiales et les logos Bluetooth

®

appartien­nent à Bluetooth® SIG Inc. et toute utilisation de ces marques par Suomy Spa
est autorisée.

1. Avant-propos

Lire attentivement ce manuel d’utilisation ainsi que le manuel d’utilisation des
autres kits qui seront associés au kit SCS.

Lire les quelques règles simples reportées ci-après. Le non-respect de ces règles
peut engendrer des situations de danger.

Attention : ne pas utiliser l’appareil dans des compétitions, officielles ou pas,
circuits, pistes et similaires.

Attention : l’installation du kit SCS comporte une augmentation de la charge
pondérale d’environ 60 g à ajouter au poids du casque et des autres acces­sories.

Attention : afin de respecter les réglementations en vigueur dans la plupart
des pays vers lesquels il est destiné, le kit est préconfiguré en modalité mono­phone. Pour habiliter la stéréophonie, utiliser le logiciel de configuration inclus
dans l’emballage (pour son utilisation, consulter la section correspondante du
présent manuel). Suomy

®

décline toute responsabilité face à une utilisation en

stéréo non autorisée.

39

Précaution : les parties électroniques du kit SCS à l’intérieur du casque ne
sont pas imperméables.
Éviter donc que l’intérieur du casque se mouille afin ne pas l’endommager.
Si de l’eau s’infiltre à l’intérieur du casque, débrancher la batterie et la sortir
de son siège, puis extraire le kit SCS et le laisser sécher à l’air libre.

Précaution : le casque ne doit jamais être laissé à la portée d’enfants sans
surveillance afin d’éviter qu’un accès éventuel aux batteries d’alimentation
puisse nuire gravement à leur santé.

1.1 Sécurité routière

Le produit que vous avez acheté permet de parler avec le téléphone et avec
le passager en toute sécurité, les mains du pilote restant libres. En tout état
de cause, pour votre sécurité et pour celle des autres utilisateurs, suivez les
consignes suivantes :

Pendant le rechargement, ne pas porter le casque.•
Ne pas effectuer la procédure d’affiliation en conduisant.•
Ne pas utiliser le dispositif à un volume très élevé car cela peut distraire •

le pilote et l’empêcher d’entendre les signaux sonores des autres véhicu­les ; régler le volume à un niveau raisonnable avant de démarrer.

Le kit SCS que vous avez acheté ne déroge pas au respect du code •
de la route. Pour votre sécurité, il est conseillé de ne pas répondre à un
appel en conduisant et de s’arrêter pour émettre un appel.

Modérer la vitesse pendant une conversation (téléphone ou interphone).•

1.2 Normes générales

L’utilisation du kit SCS est conditionnée au respect de toutes les restrictions et
indications relatives à l’utilisation des téléphones mobiles.

Donc :

•NepasallumersontéléphonemobileoulekitSCSlorsqueleurutilisation

est interdite ou lorsque l’appareil peut provoquer des interférences ou des
situations de danger.

40

français

Éteindre pendant le ravitaillement en carburant et dans tous les cas, ne •
pas utiliser le kit SCS dans les stations service.

Ne pas utiliser à proximité de combustibles ou de produits chimiques.•
Éteindre à proximité de matières explosives.•

1.3 Utilisation appropriée

Utiliser le dispositif en suivant scrupuleusement les indications figurant dans la
documentation relative au produit, ne pas essayer de démonter, d’altérer ou de
modifier les pièces du kit SCS. Les opérations d’assistance technique pourront
être exécutées exclusivement dans des centres d’assistance autorisés.
Le casque est un produit conçu pour la sécurité de la personne qui le porte,
toute altération de ce dernier et/ou du kit SCS non seulement invalide la
garantie mais peut également être dangereux.

1.4 Accessoires et batteries

Utiliser exclusivement des batteries, chargeurs de batterie et accessoires •
originaux pour son propre modèle de dispositif, contenus dans l’embal­lage.

L’emploi de produits différents peut représenter un danger et invalider •
toute garantie.

Pour connaître la disponibilité des accessoires originaux, faire appel à •
son revendeur.

Ne pas utiliser la batterie pour des usages autres que ceux préconisés.•
Ne jamais utiliser de chargeurs de batterie ou de batteries endom-•

magés.
Ne pas mettre la batterie en court-circuit.•
Risque d’incendie ou d’explosion : ne pas jeter les batteries dans le feu •

et ne pas les exposer à de hautes températures!
Ne pas jeter les batteries dans les ordures ménagères. Éliminer les batte-•

ries conformément aux règlementations locales en vigueur.

41

1.5 Élimination

Pour éliminer le kit SCS ou ses parties, il est nécessaire de suivre les indications
suivantes :

Le produit est conforme à la directive européenne 2002/96/EC.•
Toutes les parties électriques et électroniques doivent être éliminées •

séparément, moyennant des dispositifs de collecte spécifiques désignés
par le gouvernement ou par les autorités locales.

Ne pas jeter la batterie dans les ordures ménagères.•
Batterie, pièces électriques et électroniques doivent être démontées et •

séparées, puis apportées aux centres de tri sélectif autorisés pour le
recyclage des déchets.

Pour avoir des informations plus détaillées sur l’élimination des appareils ob­solètes, contacter sa mairie, le service pour l’élimination des déchets ou le
magasin où le produit a été acheté.

42

2. Contenu de l’emballage

Suomy Communication System (SCS)•
Batterie rechargeable aux lithium-ions•
Adaptateur réseau électrique 220Vac/5Vdc•
Câble USB •
Cd-rom•
Manuel d’utilisation•
Dépliant consignes pour le montage •

français

Suomy Communication System SCS

Câble USB

Dvd-rom

Batterie rechargeable

Adaptateur réseau électrique

43

3. Installation du système

Pour l’installation du kit SCS ou du kit start communication, consulter le dépliant
fourni dans l’emballage.

4. Rechargement du dispositif

Afin de préserver la batterie avant d’utiliser le dispositif pour la première fois,
recharger la batterie fournie pendant au moins 10 heures. Pour conserver la
batterie en bon état, il est conseillé d’effectuer périodiquement des cycles
de rechargement complets. Lorsqu’on recharge la batterie, ne pas porter le
casque.

Éteindre le dispositif de communication •
Brancher l’adaptateur au réseau électrique, le voyant rouge s’allumera•
Introduire le câble USB d’abord dans l’adaptateur, puis dans le siège du •

casque prévu à cet effet, le voyant vert s’allumera sur l’adaptateur et le
voyant situé sous la touche ON se mettra à clignoter

Une fois le rechargement terminé, le voyant rouge situé sur l’adaptateur •
deviendra vert tandis que le voyant situé sous la touche ON s’éteindra

5. Informations préliminaires

Le kit SCS est doté de 4 touches multifonction :

Bouton de mise en marche caractérisé par la couleur rouge Suomy® 1.
(ci-après dénommé “ON” )

Bouton RADIO2.
Bouton volume3.
Bouton volume4.

+

-

À chaque touche sont associées une ou plusieurs fonctions selon l’état du sy­stème. De plus, à chaque touche peuvent être associées différentes fonctions
selon la façon dont elle est pressée.

44

français

En général, à chaque touche sont associées des modalités différentes :

Pression rapide• : appuyer et relâcher aussitôt
Pression moyenne• : appuyer 2 secondes environ jusqu’à la première

tonalité émise par la casque
Pression longue• : appuyer 4 secondes environ jusqu’à la double tonalité

émise par le casque
Pression très longue• : appuyer environ 8 secondes jusqu’à la triple

tonalité émise par le casque

6. Mise en marche et arrêt

Pour mettre le kit SCS en marche, il est nécessaire d’appuyer pendant une
durée moyenne sur la touche ON jusqu’à l’émission de la tonalité de mise
en marche.
Pour éteindre, garder le doigt appuyé sur la touche ON jusqu’à la repro­duction de la mélodie d’arrêt de la fiche. Il est alors possible de relâcher la
touche.

7. Tableaux de commandes et état du kit SCS

Le kit SCS peut revêtir plusieurs états de fonctionnement selon son utilisation.
Les tableaux suivants montrent synthétiquement les commandes que le kit peut
recevoir et la façon dont les solliciter. Consulter les consignes qui suivent pour
plus de détails sur le fonctionnement.
Pour entrer dans l’état d’affiliation et dans l’état de réception de la configura­tion, éteindre le kit et l’allumer selon les consignes reportées plus loin.

Mise en marche : appuyer 2 secondes sur la touche ON (émission d’une •
tonalité aiguë)

État d’affiliation interphone : appuyer 4 secondes sur la touche ON •
(émission d’une double tonalité aiguë)

État d’affiliation téléphone/mp3 : appuyer 8 secondes sur la touche ON •
(émission d’une triple tonalité aiguë)

État de réception configuration : appuyer 4 secondes sur la touche ON •
ainsi que sur la touche

(double tonalité sonore)

45

SCS helmet

Computer

SCS helmet

PILOT

Bluetooth mobile

kit cable

PASSENGER

kit start communication

Bluetooth mobile

SCS helmet

Bluetooth GPS

Bluetooth mobile

SCS helmet

SCS helmet

Bluetooth mobile

200 mt

Bluetooth MP3

SCS helmet

SCS helmet

Bluetooth MP3

STEREO

STEREO

SCS helmet

Radio

SCS helmet

Bluetooth mobile

Possibilité de branchement du kit SCS

Les deux casques sont reliés entre eux et tous deux à leur téléphone mobile

Le casque est relié au GPS et au téléphone mobile (ce branchement dépend du type de GPS utilisé)

Les casques sont reliés à un lecteur MP3 stéréo, il n’est pas possible de relier les casques entre eux.

Le casque avec le kit SCS est relié au téléphome mobile, la connexion à l’autre casque se fait par câble. Un appel
entrant interrompt l’interphone.

En écoutant la radio, il est possible d’être connectés aussi bien au mobile qu’à
un autre casque. Un appel entrant interrompt l’écoute de la radio.

La connexion au PC est utilisée pour le logiciel de
configuration.

46

état d’affiliation interphone

français

Affiliation
master

Réinitialisation

Affiliations

systèmeArrét

Réinitialisation

Affiliations

systèmeArrét

moyen

rapide

moyen

très long

rapide

long

rapide

double

+

ON

ON

long

X

très long

ON

volume

X

rapide

double

ON

ON

X

état d’affiliation téléphone

moyen

rapide

+

ON

ON

ON

ON

ON

volume

X

X

moyen

+

-

volume

volume

moyen

rapide

moyen

+

-

volume

volume

rapide

-

volume

rapide

-

volume

moyen

moyen

long

long

47

état réception configuration

moyen

moyen

long

très long

rapide

ON

ON

ON

ON

systèmeArrét

Le système s’éteint automatiquement à la réception de la con­figuration

X

rapide

rapide

double

+

ON

volume

moyen

+

-

volume

volume

rapide

-

volume

moyen

état MP3 connecté

long

moyen

ON

ON

très long

ON

X

Activation
interphone

Connexion
téléphone

Augmentation
volume

Diminution
volume

Muet

Arrét système

Si un lecteur mp3 est connecté, la radio et le téléphone n’est pas disponible

rapide

ON

X
X

rapide

rapide

volume

volume

-

moyen

+

volume

double

+

ON

X

X

X

X

moyen

-

volume

rapide

moyen

long

long

48

Activation
interphone

Connexion
téléphone

Connexion MP3

Augmentation
volume

Diminution
volume

Mise en marche
radio

Arrêt radio

Rechercher station
radio

Skip station
mémorisée

s
Skip station

mémorisée

précédente
Mémoriser station
courante

Muet

Arrét

uivante

système

état aucun dispositif connecté

rapide

ON

moyen

ON

long

ON

très long

ON

rapide

double

+

ON

volume

rapide

+

-

volume

moyen

volume

X
X

X X

X

X

X

X

X

X

moyen

-

volume

X

rapide

X

français

moyen

X

X

X

long

49

état téléphone connecté

moyen

long

très long

rapide

ON

ON

ON

ON

inter-

Activation
phone

Décrocher
téléphone

Augmentation volume

Diminution volume

Appel vocal

Dernier appel

Répondre*

Refuser*

Raccrocher*

Transfert appel*
Mise en marche radio

Arrêt radio

Rechercher station radio

Skip station mémorisée
suivante
Skip station mémorisée
précédente

Mémoriser station
courante
Muet

Arrét système

*disponibles uniquement pendant un appel téléphonique

X

X

X

X
X

X

X

X

X

X

moyen

rapide

-

+

volume

volume

moyen

-

volume

rapide

double

+

ON

volume

X

X

X

X

X

X

X

long

+

volume

X

rapide

long

-

volume

X

moyen

X
X

X

long

50

Désactivation

interphone
Connexion
téléphone

Connexion MP3
Augmentation

volume

Diminution
volume

Mise en marche
radio

Arrêt radio

Rechercher station
radio

Skip station
mémorisée

s

Skip station
mémorisée
précédente

Mémoriser station
courante

Muet

uivante

systèmeArrét

état interphone connecté

moyen

rapide

ON

X
X

très long

long

ON

ON

rapide

double

+

ON

ON

volume

X

X

X

X

X

moyen

rapide

moyen

+

-

-

volume

volume

volume

X

X

X

X

rapide

X

français

moyen

X
X

X

long

51

état téléphone connecté et interphone activé

moyen

long

très long

rapide

ON

ON

ON

ON

désactivation
interphone

Décrocher
téléphone

Augmentation volume

Diminution volume

Appel vocal

Dernier appel

Répondre*

Refuser*

Raccrocher*

Transfert appel*
Mise en marche radio

Arrêt radio

Rechercher station radio

Skip station mémorisée
suivante
Skip station mémorisée
précédente

Mémoriser station
courante
Muet

Arrét système

*disponibles uniquement pendant un appel téléphonique

X

X

X

X
X

X

X

X

X

X

moyen

rapide

-

+

volume

volume

moyen

-

volume

rapide

double

+

ON

volume

X

X

X

X

X

X

X

long

+

volume

X

rapide

long

-

volume

X

moyen

X
X

X

long

52

français

8. Affiliation avec lecteur MP3

Le kit SCS est doté du profil Bluetooth® A2DP qui permet d’écouter sa musique
à l’intérieur de son casque par un lecteur MP3 (doté de l’interface de commu­nication Bluetooth®) ou un mobile (doté du même profil A2DP).

Cette procédure a pour but d’associer son lecteur MP3 Bluetooth® au kit
SCS. Elle doit être effectuée la première fois que l’on utilise le lecteur MP3
avec le kit.

Le lecteur MP3 relèvera le kit SCS comme une oreillette audio normale.

Procéder de la façon suivante :

Lorsque le dispositif est éteint, appuyer et garder 8 secondes le doigt ap-•
puyé sur la touche ON (émission d’une triple tonalité aiguë) pour entrer
dans la modalité affiliation MP3

Actionner son lecteur MP3 afin d’ajouter un dispositif Bluetooth® (voir •
manuel d’utilisation du lecteur)

À la fin du relevé, le lecteur MP3 montrera les dispositifs relevés, sélec-•
tionner SuomyCom (ou le nom qui a été configuré avec le configura­teur)

Le lecteur MP3 demandera de saisir le mot de passe, saisir • 0000 et
appuyer sur OK

Si l’affiliation s’est bien déroulée, on entendra une tonalité de confirma-•
tion

Une fois le lecteur MP3 et le kit CSC affiliés, il est nécessaire de consulter le
manuel d’utilisation de son dispositif MP3 afin de pouvoir écouter sa musi­que.

REMARQUES IMPORTANTES : certains lecteurs MP3 ne se connectent pas
automatiquement après que l’on ait saisi le code 0000. Dans ce cas, il est
nécessaire de procéder en suivant une des modalités suivantes :

Exercer une pression moyenne de la touche ON et •
Par le menu Bluetooth® de son lecteur MP3, procéder à la connexion •

(voir indications contenues dans le manuel d’utilisation du lecteur)

Plus plus d’informations sur le profil A2DP, visiter le site www.a2dp.info

-

53

9. Affiliation avec téléphone Bluetooth®

Cette procédure a pour but d’associer son téléphone Bluetooth® avec le kit
SCS. Elle doit être effectuée la première fois qu’on utilise le téléphone avec le
kit qui sera relevé comme une oreillette audio normale.

Procéder de la façon suivante :

Lorsque le dispositif est éteint, appuyer et garder 8 secondes le doigt ap-•
puyé sur la touche ON (émission d’une triple tonalité aiguë) pour entrer
dans la modalité affiliation téléphone

Actionner son propre téléphone afin d’ajouter un dispositif Bluetooth® •
(voir manuel d’utilisation du téléphone)

À la fin du relevé, le téléphone montrera les dispositifs relevés, sélection-•
ner SuomyCom (ou le nom qui a été configuré avec le configurateur)

Le téléphone demandera de saisir le mot de passe, saisir• 0000 et ap-
puyer sur OK

Si l’affiliation s’est bien déroulée, on entendra une tonalité de confirma-•
tion

REMARQUES IMPORTANTES : certains téléphones ne se connectent pas au­tomatiquement après que l’on ait saisi le code 0000. Dans ce cas, il est
nécessaire de procéder en suivant une des modalités suivantes :

Exercer une pression moyenne de la touche ON et •
Par le menu Bluetooth® de son téléphone, procéder à la connexion (voir •

indications contenues dans le manuel d’utilisation du téléphone)

+

54

français

10. Affiliation entre deux casques

Cette procédure a pour but d’associer deux kits SCS et d’actionner la
fonction interphone entre eux. La fonction interphone permet de communiquer
à une distance maximum de 200 mètres. Cette distance dépend des condi­tions ambiantes et routières.

Prédisposer à une distance limitée deux casques dotés du kit SCS•
Configuer la modalité affiliation interphone sur les deux casques : •
appuyer 4 secondes sur la touche ON (émission d’une double tonalité
aiguë)
Presser rapidement la touche ON sur un des deux casques•
Au bout de quelques secondes, une tonalité aiguë confirme l’affiliation •
et la modalité interphone est automatiquement habilitée. Une tonalité
sonore indique que l’affiliation a échoué.

Si, durant la modalité interphone, les deux casques s’éloignent jusqu’à
perdre la connexion, celle-ci sera automatiquement retentée pendant les 2
minutes qui suivent. En cas d’impossibilité de la réactiver, la connexion sera
coupée.
Pour la réactiver, il est suffisant d’exercer une légère pression sur la touche
ON.

11. Réglage du volume

Le volume se règle par une brève pression de la touche ou de la touche
(confirmé par une tonalité dans l’oreillette). Le volume peut être réglé sur 6

-

différents niveaux prédéfinis, chaque pression de la touche augmente de
niveau le volume tandis que la touche le fait descendre. Une tonalité ai­guë signale que le volume maximum a été atteint tandis qu’une tonalité sonore
signale que le volume minimum a été atteint.
Le niveau du volume en cours est conservé lors de la remise en marche du
casque.

Attention : il est déconseillé de configurer le volume à des niveaux trop élevés
car cela pourrait distraire le pilote et réduire la possibilité d’entendre les bruits
provenant de l’extérieur ou les signaux sonores des autres véhicules.

-

+

+

55

12. Utilisation du téléphone

Comment répondre à un appel téléphonique.

Lorsque le téléphone mobile est affilié au casque et reçoit un appel, on enten­dra à l’intérieur du casque des tonalités de signal (certains mobiles reprodui­sent leur propre sonnerie directement sur le système SCS), une brève pression
de la touche ON est suffisante pour accepter l’appel ; pour le refuser, exercer
une pression moyenne toujours de la touche ON (voir tableau). Si la communi­cation interphone est active, celle-ci est momentanément coupée pendant toute
la durée de l’appel téléphonique, puis rétablie automatiquement.

Si le téléphone mobile est configuré sur la réponse automatique, aucune
opération ne devra être effectuée pour répondre à l’appel entrant.

Pour couper l’appel en cours, effectuer une brève pression de la touche ON.

Comment émettre un appel téléphonique.

Pour émettre un appel, il faut que le téléphone soit branché au casque.
L’appel téléphonique peut être fait normalement, c’est-à-dire directement de-

puis son téléphone à partir du clavier.
Pour certains portables (consulter le site www.suomy.com), il est également

possible de lancer un appel téléphonique selon les modalités suivantes :

dernier numéro appelé: pression simultanée rapide des touches ON et•

+

appel vocal : pression simultanée rapide des touches ON et ;suivre •
ensuite les consignes de son téléphone pour continuer

-

IMPORTANT : le respect du code de la route est fondamental. Ne pas répon­dre à un appel ni émettre un appel en conduisant. Avant d’émettre un appel,
arrêter sa moto dans une zone appropriée et ne redémarrer qu’après avoir
envoyé l’appel.

56

français

13. Utilisation de la radio

Le kit SCS est doté d’une radio FM de qualité élevée. La radio est commandée
par la touche prévue à cet effet positionnée à côté de la touche ON.

Il est possible d’avoir les fonctions suivantes :

Mise en marche et arrêt•
Recherche station radio•
Mémorisation station radio•
Skip station radio mémorisée suivante •
Skip station radio mémorisée précédente•

Mise en marche
radio

Arrêt radio

Recherche

station

Skip station mémori­sée suivante

Skip station mémori­sée précédente

Mémoriser station

courante

état aucun dispositif connecté

moyen

rapide

long

trés long

ON

ON

ON

ON

rapide

rapide

double

ON

+

+

-

volume

volume

X

X

moyen

moyen

volume

X

rapide

-

volume

X

moyen

X

X

X

long

57

10 positions de mémoire où mémoriser ses stations radio préférées sont di­sponibles.

Pour mémoriser une station, procéder de la façon suivante :

Allumer la radio 1.

+

A l’aide des touches ou ,choisir une position de mémoire où 2.
mémoriser le nouvel émetteur préalablement choisi

Effectuer la recherche et la syntonisation de la nouvelle station en appu-3.
yant sur la touche

Après avoir décidé la station, la mémoriser moyennant une pression 4.
MOYENNE et simultanée des touches et ON ; une triple tonalité
aiguë confirme que la mémorisation a eu lieu.

Pour mémoriser une nouvelle station, répéter la procédure en partant du point

2.
Pour se déplacer de location mémoire, il est nécessaire d’exercer une pression

MOYENNE des touches ou (selon que l’on veuille se déplacer sur la
station mémorisée suivante ou précédente), une double tonalité aiguë et le
changement de station confirment que le changement a bien eu lieu.

Il est possible d’activer la radio uniquement si les communications téléphoni­ques ou interphone ne sont pas activées ; elle se désactivera automatiquement
si une communication est établie.

IMPORTANT : à chaque allumage de la radio, les mémoires se remettent dans
la position numéro 1.

14. Fonctions spéciales

Toujours attentive aux nouveautés que la technologie peut offrir à ses clients,
Suomy® a doté son kit SCS de quelques fonctions particulièrement attractives
et intéressantes.La première de ces fonctions est la COMMUNITY.

Grâce à cette modalité, l’utilisateur a la possibilité d’entrer en contact avec
d’autres motocyclistes eux aussi équipés du même kit SCS.

-

+

-

58

français

L’autre fonction est le CASQUE AMI.
Cette fonction permet de définir directement depuis son PC quels seront les

amis avec lesquels il faudra se connecter au moment où ils se trouveront à une
certaine distance (environ 200 m).

14.1 Modalité community

Une fois cette modalité activée, chaque casque doté du kit SCS est en recher­che continue de ses semblables dans le but de les mettre en communication
entre eux.

Procéder de la façon suivante pour activer la COMMUNITY :

Éteindre le kit SCSs
Appuyer longuement et simultanément sur les touches ON et , on s

entendra quatre tonalités aiguës de confirmation.
La fonction est ainsi activée et le restera jusqu’à l’arrêt du casque.
Au moment où les casques sont relevés, on entendra le message de bienvenue

et il sera possible d’accepter la communication à l’aide de la touche ON.
Pour la refuser, n’appuyer sur aucune touche.

14.2 Fonction casque ami

Une nouvelle évolution de la fonction COMMUNITY est la fonction CASQUE
AMI. Cette dernière a pour but de faciliter la recherche des casques consi­dérés comme amis prioritaures.
Dans l’emballage d’achat du kit, est reporté un code univoque (Friend Ad­dress) qui l’identifie; ce code, une fois saisi dans la case du logiciel de confi­guration prévue à cet effet, permet de reconnaître ce kit précis (voir instructions
du logiciel).
De cette façon, on a la possibilité de créer une liste d’amis en associant à cha­que code univoque le nom d’un ami (voir les instructions du logiciel contenues
dans le CD fourni avec l’équipement).

-

59

dans le CD fourni avec l’équipement).
Dans le logiciel de configuration, à chaque CASQUE AMI, il est possible de

saisir :

Nom du casque ami (obligatoire)•
Adresse Ami (obligatoire)•
Numéro de téléphone (facultatif)•

Procéder de la façon suivante pour activer CASQUE AMI :

Appuyer longuement et simultanément sur les touches ON et , on •
entendra quatre tonalités aiguës de confirmation.

Le casque cherche cycliquement à se connecter à l’un des casques amis saisis
dans la liste avec une fréquence toujours plus lente afin de maximaliser la
durée des batteries. La recherche met la priorité sur le premier casque ami
de la liste.
Une fois connecté à un des casques amis, celui-ci devient prioritaire sur les
autres jusqu’à ce que la communication soit volontairement coupée.

Si la distance (ou les conditions ambiantes et routières) entre les deux ca­sques est telle qu’elle coupe la communication, le kit tente de se reconnecter
automatiquement pendant une période de temps d’environ 3 minutes. En cas
d’échec, le kit SCS se relie à travers un appel téléphonique si ce dernier a été
autorisé au moyen de la case prévue à cet effet dans le configurateur (voir les
instructions du logiciel contenues dans le CD fourni avec l’équipement).
Cet appel se fait au moyen du mobile Bluetooth® s’il a été préalablement
relié au casque.
La saisie du numéro de téléphone se fait à travers le logiciel de configura­tion.
Si les casques se rencontrent à nouveau, pour réactiver la liaison, répéter
l’activation.

+

60

français

15. Modalité configurateur

Le kit SCS est équipé d’un logiciel pour PC Windows permettant de configurer
aisément et rapidement toutes les fonctions du système.

Afin de pouvoir utiliser le configurateur, il est nécessaire d’avoir :

Pc windows (windows XP ou supérieur)s

Périphérique Bluetooth® (si n’est pas présent dans l’ordinateur, il est né-s

cessaire de se procurer un périphérique USB extérieur

61

Le logiciel configurateur permet d’établir les options suivantes :

Nom du casque•
Volume de la modalité interphone•
Volume de la modalité écoute musique stéréo (A2DP, lecteur MP3 Blue-•

tooth®)
Volume de la modalité avec appel téléphonique actif•
Volume de la radio •
Modalité stéréo (attention : le système est configuré par défaut en moda-•

lité mono afin d’être conforme aux réglementations de la route en vigueur
dans la plupart des pays)

Désactivation oreillette droite•
Définition casques amis •
Enregistrement du message de bienvenue pour la modalité community•
Mémorisation stations de radio préférées•

ATTENTION : une fois la configuration souhaitée accomplie, il est nécessaire
avant tout de la mémoriser sur le PC afin de pouvoir la mettre en forme en un
second temps. Suivre les consignes du logiciel après l’avoir installé sur le PC.

62

français

Pour mémoriser dans le kit SCS la configuration préalablement choisie, suivre
les consignes suivantes :

E’teindre la fiche •

Appuyer simultanément 5 secondes sur les deux touches ON et •

jusqu’à l’émission d’une double tonalité sonore

Sélectionner la configuration préalablement choisie•

Appuyer sur la touche : envoi via Bluetooth®•

Sélectionner ensuite son casque parmi les dispositifs Bluetooth® relevés•

Appuyer sur la touche envoi •

La première fois que l’on effectue l’opération, l’ordinateur demande de saisir
le code PIN Bluetooth® qui est par défaut 0000

63

La reproduction de la mélodie d’arrêt confirme que la configuration a bien
eu lieu tandis qu’une double tonalité sonore signale une erreur; dans les deux
cas, le casque s’éteint automatiquement.

REMARQUES IMPORTANTES : il est possible de quitter à tout moment la
modalité de configuration en appuyant simplement sur la touche ON jusqu’à
l’arrêt du kit SCS.

16. GARANTIE

Nous vous invitons à lire les consignes générales pour la sécurité et un emploi
correct contenues dans le présent manuel ainsi qu’à conserver le ticket d’achat
original et la fiche garantie dûment remplie dans chacune de ses parties car,
en cas de réparations couvertes par la garantie, ils devront être montrés en
même temps que le Produit au revendeur chez qui l’achat a eu lieu.

16.1 Couverture de la garantie

Suomy® se réserve le droit de ne pas effectuer de réparations sous garantie
si ces informations sont effacées, modifiées, non lisibles ou en l’absence du
ticket d’achat original et de la fiche garantie dûment remplie dans chacune
de ses parties.

Sont couverts par le présent certificat de garantie les défauts relevés dans
un délai de deux (2) ans à compter de la date d’achat reportée sur le ticket
d’achat ; Suomy® s’engagera, à travers son réseau de distribution et après
vérification du défaut, à réparer ou à remplacer le produit défectueux.

Suomy® fournira tout le matériel et le travail nécessaires pour remédier au
défaut signalé, sous réserve des indications contenues au paragraphe suivant
“Exclusions et Limitations de la Garantie”.

16.2 Exclusions et limitations de la garantie

Cette garantie couvre uniquement les défauts des matériaux et de fabrication
du kit SCS. Toute autre cause en dehors des défauts indiqués plus haut ne

64

français

pourra être prise en compte dans les garanties comme, à titre d’exemple mais
non péremptoire :

Défauts ou dommages dus à une utilisation du Produit dans des condi-•

tions autres que les conditions habituellement prévues, indiquées dans

ce manuel

Pannes dues à une utilisation impropre et non conforme au fonctionne-•

ment normal selon les indications fournies dans le mode d’emploi et

d’entretien du produit

Négligence et usure ordinaire des parties internes et externes•

Dommages dus à un accident•

Changement ou modification apportés au casque ou au système par •

l’utilisateur ou par des tiers

Changement de couleur ou dommages causés par une exposition à des •

produits chimiques nocifs

Emploi d’accessoires incompatibles ne faisant pas partie de la gammme •

des produits SCS

De plus, la garantie de couvre pas les défauts du produit dus à des évé-•

nements fortuits, modifications ou adaptations, causes de force majeure

ou dommages dus à un contact avec des liquides

Les parties se trouvant à l’intérieur du casque ne sont ni ne peuvent être •

imperméables et toute exposition impropre à la pluie, à l’humidité, à

l’incrustation de nourriture ou à l’infiltration d’autres liquides peut endom-

mager les dispositifs électroniques du kit SCS, dommages dont Suomy®

ne pourra être tenu responsable

La présente garantie exclut les parties consommables considérées com-•

me étant exposées à l’usure ou au vieillissement, telles que par exemple

la batterie rechargeable et les câbles de connexion des différentes par-

ties di kit SCS

Compte tenu du fait que le système sur lequel fonctionnent les téléphones •

mobiles n’est pas fourni par Suomy®, ce dernier décline toute respon-

sabilité concernant le fonctionnement, la disponibilité, la couverture, les

services ou la gamme dudit système

Si le produit est utilisé avec des accessoires ou des équipements non •

65

fournis par Suomy®, Suomy® ne garantit pas le fonctionnement correct
de la combinaison Produit/périhérique ni n’acceptera les demandes
d’intervention sous garantie si le Produit est utilisé de cette façon

Suomy® décline sa responsabilité au cas où le Produit manifesterait une •
fonctionnalité limitée due à la modalité de fonctionnnement des télé­phones mobiles ou autres accessoires et équipements non fournis par
Suomy®

Le retrait de la fiche électronqiue interne ou d’autres parties du kit SCS •
invalidera la garantie

De plus, ne seront pas considérés comme couverts par la garantie tous •
les défauts dus à des situations spécifiques et subjectives qui se présen­teraient lors de l’utilisation dynamique du casque comme, à titre d’exem­ple, des problèmes de confort pendant la conduite ou de sifflements et
de bruits aérodynamiques

Suomy® ne sera en aucun cas tenu responsable des dommages acci-•
dentels ou conséquentiels (y compris, sans limitation aucune, les lésions
provoquées à une ou plusieurs personnes) dus au non respect des obliga­tions dérivant de cette garantie visant les produits Suomy®.

16.3 Validité de la garantie

La présente garantie ne sera valable que si le ticket d’achat original a été
conservé par le client avec la fiche d’enregistrement annexe, dûment remplie
et reportant les indications suivantes :

Dénomitation du produit.1.
Nom et tampon du revendeur autorisé.2.
Date d’achat du produit.3.
Nom et adresse de l’acheteur.4.

Suomy® se réserve la faculté de ne pas effectuer la réparations placée sous
garantie si ces informations sont effacées, modifiées, non lisibles ou s’il man­que le ticket d’achat.

66

français

67

Some information on BLUETOOTH

Bluetooth® is an industrial specification for wireless personal area networks
(WPAN).
It provides a standard, inexpensive and safe method to exchange information
between different devices through a safe short-radius radio frequency.
Bluetooth® looks for the devices within a radius of a few dozen metres and if
these devices are covered by the signal, it allows them to communicate with
one another. These devices can be palm-held devices, mobile phones, perso­nal computers, laptop computers, printers or digital cameras.
Bluetooth® technology does not have infinite resources and therefore can
connect only a definite number of devices at the same time.The resources it
consumes depends on the technology of the peripheral. For example, an MP3
player uses all the available resources to offer the best sound quality and so
often connection to other devices is not possible.

Advanced Audio Distribution Profile (A2DP)

This profile defines how high quality audio (stereo or mono) can be streamed
from one device to another over a Bluetooth® connection. For example, music
streamed from a mobile phone to a wireless headset.

Hands-Free Profile (HFP)

This is commonly used to allow car hands-free kits to communicate with mo­bile phones in the car.Most bluetooth® headsets implement both Hands-Free
Profile and Headset Profile, because of the extra features in HFP for use with a
mobile phone. For example: last number redial, call waiting, voice dialing.

Headset Profile (HSP)

This is the most commonly used profile, providing support for the popular
Bluetooth® Headsets to be used with mobile phones. It relies on SCO for
minimal controls including the ability to ring, answer a call, hang up and
adjust the volume.

®

Intercom Profile (ICP)

This is often referred to as the walkie-talkie profile. It is another TCS (Telephone
Control protocol Specification) based profile, relying on SCO to carry the
audio. It is proposed to allow voice calls between two Bluetooth® capable
handsets, over Bluetooth®

68

english

TABLE OF CONTENTS:

Introduction .............................................. page 70

Important ................................................. page 71

Package contents .. ................................... page 74

Installing the system..................................... page 75

Recharging the device ................................ page 75

Preliminary information ............................... page 75

Switching on and off ................................. page 76

Commands table ....................................... page 76

Pairing .................................................... page 84

Adjusting the volume................................... page 86

Using the phone ........................................ page 87

Using the radio ......................................... page 88

Special functions........................................ page 89

Community mode ..................................... page 90

Friends’ helmets mode ................................ page 90

Configurator mode .................................... page 92

Warranty ................................................. page 95

Warranty form .......................................... page 165

69

Introduction

Congratulations on your purchase of the Bluetooth® Suomy Communication
System (hereinafter SCS).
The system has been contructed fully respecting the environment, using compo-

nents and materials without heavy metals (RoHS-free).

The SCS has three components which can be purchased separately:

start communication system kit•
Bluetooth® system kit (SCS)•
passenger cable kit •

The start communication system kit contains the internal helmet circuity and
is required to use the SCS kit. The passenger helmet can also be connected
through a cable connection by purchasing another start communication system

kit and a passenger cable kit.

This kit is the SCS kit.

The passenger cable kit contains a spiral cable that allows the connection
between a helmet with the start communication system kit + SCS kit and ano­ther helmet which only has a start communication system kit.

Possible configurations:

Driver helmet only: 1 start communication system kit + 1 SCS kit •
Driver helmet + passenger helmet via cable: 2 start communication sy-•

stem kits + 1 SCS kit + 1 passenger cable kit
Driver helmet + passenger helmet: 2 start communication system kits + •

2 SCS kits

The SCS kit is compatible with all Bluetooth® mobile phones for the basic fun­ctions (making and answering calls), but compatibility may be limited for more
advanced functions. For more information on compatible Bluetooth® phones,
please consult the site www.suomy.com. The SCS kit is also compatible with

the main GPS navigators and MP3 players with Bluetooth®technology.
Any malfunctioning of the SCS kit with navigation systems could be due to

70

english

updates of the satellite navigator software. Please check these updates on the
manufacturers’ Internet sites.
The design and manufacture of the communication system are the property of
LensLogica S.r.l. The world trademarks and logos of Bluetooth® belong to
Bluetooth® SIG Inc. and any use of these by Suomy Spa is authorized.

1. Important

Please read this instruction booklet and the instruction booklet of the other kits
that you use in conjunction with the SCS kit carefully.

Read the simple rules shown below. Failure to respect these rules may give
rise to dangerous situations.

Caution: the product must not be used in official or unofficial competitions,
circuits, racing tracks and similar.

Caution: the installation of the SCS kit adds a weight of about 60g which is
in addition to the weight of the helemet and other accessories.

Caution: in order to respect the Highway Code in force in most countries, the
kit is pre-set in mono mode. For stereo, use the software configuration included
in the package (please consult the appropriate section of this booklet for its
use). Suomy® declines all responsibility in the case of use in stereo where this
is not allowed.

Caution: the electronic parts of the SCS kit in the helmet are not waterproof.
Avoid the inside of the helmet becoming wet not to risk damaging it. If water
were to filter into the inside of the helmet, disconnect the battery and remove it
from its housing, then remove the SCS kit and leave it to dry in the air.

Caution: the helmet must never be left within reach of unattended children to
avoid serious damage to their health if they access the batteries.

71

1.1 Road safety

The product that you have purchased lets you talk on the phone and with your
passenger in complete safety leaving the driver’s hands free.
However, for your safety and the safety of other road users, please respect

the following :

Do not wear the helmet while recharging •
Do not do the pairing procedure whilst driving•
Do not use the device at a very high volume as it may distract you from •

driving and prevent you hearing warnings from other vehicles. Adjust the
volume to an appropriate level before moving off

The SCS kit you have purchased does exempt you from respecting the •
Highway Code. For your safety, do not answer the phone whilst driving
and stop before making a call

Moderate your speed during a conversation (phone or intercom) •

1.2 General rules

The use of the SCS kit is subject to the respect of all the restrictions and recom­mendations relative to the use of mobile phones.

Do not switch on the mobile phone or the SCS kit when their use is prohi-•
bited or when it can cause interference or hazardous situations.

Switch it off whilst refuelling and do not use the SCS kit in service sta-•
tions.

Do not use near fuels or chemical products. •
Switch it off in the vicinity of explosive materials. •

1.3 Appropriate use

Use only as shown in the product information. Do not attempt to take apart,
tamper with or modify any part of the SCS kit. Technical assistance may be
carried only at the authorized service centres.

The helmet is designed for the safety of the person wearing it. Tampering
with it and/or with the SCS kit, as well as invalidating the warranty, can be
dangerous.

72

english

1.4 Accessories and batteries

Use only the original batteries, battery charger and accessories supplied •

for your model of device.

Using different products could be dangerous and invalidates any war-•

ranty.

Please contact your dealer for original accessories. •

Do not use the batteries for purposes other than those for which they are •

intended.

Never use a battery charger or batteries that are damaged. •

Never short circuit the battery. •

Danger of fire or explosion: never throw the batteries into a fire and do •

not expose them to high temperatures!

Do not dispose of the batteries in domestic refuse. Dispose of the batteri-•

es respecting local regulations.

1.5 Disposal

In the event of disposing of the SCS kit or part of it, the following indications
must be followed:

The product complies with European Directive 2002/96/EC. •

All the electrical and electronic parts must be disposed of separately, in •

specific collection points designated by the government or local autho-

rities.

Do not throw the battery into domestic waste. •

The battery, electrical and electronic components must be dismantled •

and separated and given to the specific differentiated collection centres

authorized for waste recycling.

For more detailed information on the disposal of obsolete appliances, please
contact your local authorities, the waste disposal service or the store where the

product was purchased.

73

2. Package contents

Suomy Communication System (SCS) •
Rechargeable lithium-ion battery •
220V AC/5VDC electrical adapter •
USB cable •
Dvd-rom •
Instruction booklet •
Assembly instructions leaflet•

Suomy Communication System SCS

Cable USB

Dvd-rom

74

Rechargeable battery

Electrical adapter

english

3. Installing the system

Please refer to the leaflet supplied for the installation of the SCS kit or the start
communication kit.

4. Recharging the device

Before using the device for the first time, charge the battery supplied for at
least 10 hours in order to keep it in good working order. To keep it efficient,
the battery should be completely recharged periodically. Do not recharge the
battery whilst wearing the helmet.

Switch off the communicator •

Connect the adapter to the mains. The red LED will go on •

Insert the USB cable first into the adapter and then into its housing in the •

helmet. The green LED on the adapter will go on and the LED under the

ON button will begin to flash

When the battery is completely recharged, the red LED on the adapter •

will become green whilst the LED under the ON button will go off

5. Preliminary information

The SCS kit has 4 multifunction buttons:

Switch on button in Suomy® red (next called “ON” )1.

Radio button 2.

Volume button 3.

Volume button4.

+

-

Each button is associated with one or more functions depending on the state of
the kit. Different functions can also be associated with each button depending
on how it is pressed.

In general, different modes are associated with each button:

75

Short press: press and release immediately. •
Medium press: press for about 2 seconds until you hear the first tone •

emitted by the helmet.
Long press: press for about 4 seconds until you hear the double tone •

emitted by the helmet.
Very long press: press for about 8 seconds until you hear the triple tone •

emitted by the helmet.

6. Switching on and off

To switch on the SCS kit, first of all press the ON button (medium press) until
the on tone is reproduced.

To switch it off, keep the ON button pressed until you hear the music that tells
you the board is switched off. At that point you can release the button.

7. Commands table and mode of the SCS kit

The SCS kit, depending on how it is used, can have different operating fun­ctions.

The following tables show in brief the commands that the kit can receive and
how to produce them. Please refer to the instructions further below for more
details on operating the device.

To enter the pairing mode and the configuration reception mode, switch off the
kit and switch it on again following the instructions further below.

Switching on: press the ON button for 2 seconds (emission of a high-•
pitched tone)

Intercom pairing: press the ON button for 4 seconds (emission of a •
double high-pitched tone)

Telephone/MP3 pairing: press the ON button for 8 seconds (emission •
of a triple high-pitched tone)

Configuration reception: press the ON button and the •
seconds (double low-pitched tone)

button for 4

76

SCS helmet

Computer

SCS helmet

PILOT

Bluetooth mobile

kit cable

PASSENGER

kit start communication

Bluetooth mobile

SCS helmet

Bluetooth GPS

Bluetooth mobile

SCS helmet

SCS helmet

Bluetooth mobile

200 mt

Bluetooth MP3

SCS helmet

SCS helmet

Bluetooth MP3

STEREO

STEREO

SCS helmet

Radio

SCS helmet

Bluetooth mobile

Possibilities of connecting the SCS kit

The two helmets are connected to one another and both to their mobile phone.

english

The helmet is connected to the GPS and to the mobile phone (this connection depends on the type of GPS used).

The helmets are connected to a stereo MP3 player, the helmets cannot be connected to one another.

The helmet with the SCS kit is connected to the mobile phone, the connection to the other helmet is by cable. An
incoming call interrupts the intercom.

When listening to the radio, you can be connected to both the mobile phone
and another helmet. An incoming call interrupts listening to the radio.

Connection to the computer is used for the configura­tion software.

77

Intercom pairing mode

Master
pairing

Pairings

reset

Switch off

Pairings

reset
Switch off

medium

short

ON

X

Telephone pairing

medium

short

ON

long

ON

ON

long

ONONON

ON

very long

ON

X

very long

X

medium

short

double

+

ON

short

volume

+

-

volume

volume

medium

-

volume

X

medium

short

short

double

+

volume

X

medium

+

-

-

volume

volume

volume

short

short

long

medium

long

medium

78

english

Configuration reception

medium

Switch off

The system is switched off automatically when the configuration
has been received.

short

ON

long

ONONON

ON

X

very long

double

+

medium

short

+

-

volume

volume

medium

-

volume

short

volume

short

medium

MP3 connected

medium

Activation
intercom

Phone
connection

Increase
volume

Lower
volume

Mute

Switch off

If a MP3 is connected, radio and phone aren’t available

short

ON

X
X

long

ONONON

ON

X

very long

double

+

short

volume

short

+

-

volume

medium

volume

X

X

X

X

short

medium

-

volume

medium

long

long

79

Activation
intercom

Phone
connection

MP3 connection

Increase volume
Lower volume

Switch on radio

Switch off radio

Find radio station

Skip next station
saved

No device connected

medium

short

long

very long

double

+

ONONON

ON

ON

X
X

X X

X

medium

short

+

-

volume

medium

volume

-

volume

short

volume

X

X

long

medium

short

X

X

X

80

Skip previous
station saved

Save current
station

Mute

Switch off

X

X

X

X

X

Phone connected

english

Activation intercom

Phone disconnection

Increase volume

Lower volume
Voice call

Last call
Answer*

Refuse*

Hang up*

Transfer call*

Switch on radio

Switch off radio

Find station

Skip next station saved

Skip previous station
saved

Save current station

Mute

Switch off

* available only during a phone call

medium

short

ON

X

long

ONONON

ON

very long

X

X

X

X

X

X

X

X

X

medium

short

-

+

volume

volume

medium

-

volume

short

double

+

volume

X

X

X

X

X

X

X

long

+

volume

X

long

short

-

volume

X

medium

X
X

X

long

81

Deactivation
interphone

Phone
connection

MP3 connection

Increase volume

Lower volume

Intercom connected

medium

short

ON

X

long

ONONON

ON

very long

X
X X

medium

short

+

-

volume

medium

volume

-

volume

short

double

+

volume

X

X

short

long

medium

Switch on radio

Switch off radio

Find radio station

Skip next station
saved

Skip previous
station saved

Save current
station

Mute

Switch off

82

X

X

X

X

X

X

X

X

X

english

Phone connected and intercom active

Deactivation intercom

Phone disconnection

Increase volume

Lower volume

Voice call

Last call

Answer*

Refuse*

Hang up*
Transfer call*

Switch on radio

Switch off radio

Find station

Skip next station saved

Skip previous station
saved

Save current station

Mute

Switch off

*available only during a phone call

medium

short

ON

X

long

ONONON

ON

very long

X

X

X

X

X

X

X

X

X

medium

short

-

+

volume

volume

medium

-

volume

short

double

+

volume

X

X

X

X

X

X

X

long

+

volume

X

short

long

-

volume

X

medium

X
X

X

long

83

8. Pairing with an MP3 player

The SCS kit has a Bluetooth® A2DP profile, which lets you listen to your •
music inside the helmet through an MP3 player (with a Bluetooth® com­munication interface) or a mobile phone (with the same A2DP profile).

This procedure pairs your Bluetooth® MP3 player with the SCS kit and •
must be followed the first time you use the MP3 player with the kit.

The MP3 player will detect the SCS kit as a normal earpiece. •

Proceed as follows:

With the device switched off, press and keep the ON button pressed •
for 8 seconds (it will emit a triple high-pitched tone) to enter the MP3
pairing mode

Add a Bluetooth® device to your MP3 player (see player’s instruction •
manual)

The MP3 player will then display the devices detected, select Suomy-•
Com (or the name which has been set using the configurator)

The MP3 player will ask for a password, enter 0000 and press OK •
If the pairing has been completed successfully, you will hear a tone of •

confirmation

When the MP3 player is paired with the SCS kit, please consult the instruction
manual of your MP3 player so that you can listen to your music.

NOTE: some MP3 players do not automatically connect after entering the
code 0000.

In this case, proceed in one of the following ways:

Medium press the ON button and •
Proceed with connection (as shown in the user’s manual of the player) •

using the Bluetooth® menu of your MP3 player

For more information on the A2DP profile, please visit the site www.a2dp.
info .

-

84

english

9. Pairing with a Bluetooth® mobile phone

This procedure pairs your Bluetooth® mobile phone with the SCS kit. It must
be done the first time you use your phone with the kit that will be detected as
a normal earpiece.

Proceed as follows:

With the device switched off, press the ON button and keep it pressed •

for 8 seconds (a triple high-pitched tone is emitted) to enter the phone

pairing mode

Add a Bluetooth® device on your phone (see the phone’s instruction •

manual)

The phone will show the devices detected, select SuomyCom (or the •

name you set using the configurator)

The phone will require a password, enter • 0000 and press OK

If the pairing is successful, you will hear a tone of confirmation•

NOTE: some phones do not connect automatically after entering the code

0000. In this case, proceed in one of the following ways:

Press (medium) the ON button and •

Proceed with the connection as shown in the user’s manual of the phone •

via the Bluetooth® menu of your phone

+

85

10. Pairing two helmets

This procedure pairs two SCS kits and activates the intercom function between
them. Communication with the intercom function is possible at a maximum
distance of 200 metres. This distance depends on the environmental and road
conditions.

Put two helments with the SCS kits close together •
Set the intercom pairing mode on both the helmets: press the ON button •

for 4 seconds (emission of a double high-pitched tone)
Press the ON button (short press)on one of the two helmets •
After a few seconds, a high-pitched tone confirms the pairing and the •

intercom mode is automatically activated. A low-pitched tone indicates
that pairing has failed

If, during the intercom mode, the distance is such between the two helmets that
the connection is lost, it will be automatically attempted for the next 2 minutes.
If it cannot be reactivated, it will be closed.
A short press on the ON button is enough to reactivate it.

11. Adjusting the volume

You can adjust the volume by a short press of the button
by a tone in the earpiece).
You can set 6 different levels of volume and each time you press the

button, the volume goes up one step and, vice versa, the
it. A high-pitched tone is the sign that the maximum level of volume has been
reached, whilst a low-pitched tone marks the minimum level.
The next time you switch the helmet on, the last volume setting is automatically
restored.

Caution: the volume should not be at settings that are too high becuase this
can distract attention from driving and reduce the possibility of hearing exter­nal noises or warning signals from other vehicles.

-

or + (confirmed

-

button lowers

86

+

english

12. Using the phone

How to answer a phone call.

When the mobile phone that is paired with the helmet receives an incoming
call, you will hear warning tones in the helmet (some mobile phones reproduce
their own ringing tone directly on the SCS system). Just press the ON button
(short press) to answer the call. A medium press of the ON button refuses the
call (see tables). If the intercom communication is active, it is temporarily inter­rupted during the call and then restored automatically.
If you set the phone on automatic answer, then no operation is necessary to
answer an incoming call.

To end the call, press the ON button (short press).

How to make a phone call.

The phone has to be connected to the helmet to make a call.
You can make the phone call as usual using the keypad of your phone.
For some mobile phones (please see the site www.suomy.com), you can also
make a phone call in the following two ways:

last number called: press simultaneously (short press) the ON and •

buttons

voice call: simultaneously press the ON and •

then follow the instructions of your phone to continue.

CAUTION: Respect the Highway Code. Never use your phone when driving.
To make a call, stop your bike in a suitable place and start driving again only
after ending the call.

buttons;

-

+

87

13. Using the radio

The SCS kit has a high quality FM radio. The radio is operated by the
button next to the ON button.

The possible functions are:

Switching on and off •
Finding a radio station •
Saving a radio station •
Skipping the next station saved •
Skipping the previous station saved •

No device connected

Switch on radio

Switch off radio

Find station
Skip next station

saved
Skip previous

station saved

Save current
station

88

long

very long

double

short

medium

+

ON

ON

ON

ON+ON

medium

short

-

medium

-

volume

volume

short

volume

volume

short

medium

X
X

long

X

X

X

X

X

english

There are 10 positions where you can save your favourite radio stations.
Proceed as follows to save a station:

Switch on the radio •

Press the buttons •

the new station you have selected

Look for and tune into the new station pressing the button •

When you have decided on the station, save it by simultaneously pres-•

sing (MEDIUM press) the

confirms the station has been saved.
To save a new station, repeat the procedure starting from point 2.
To move from a saved location, press

on whether you want to move to the next or previous station saved, a double
high-pitched tone and the change of station confirm that the change has been
made.

The radio can be activated only when there are no active phone or intercom
communications and it is automatically deactivated if either type of commun­ciation is made.

IMPORTANT: Each time you turn on the radio the saved locations go back to
position number 1.

14. Special Functions

Suomy®, has always been attentive to the innovations that technology can of­fer its clients and has added a number of particularly attractive and interesting
functions to its SCS kit.
The COMMUNITY function is the first of these.
In this mode, you can be in contact with other motorcyclists who have the
same SCS kit.
The other function is the FRIEND’S HELMET.
With this function, you can define directly from your computer the friends
you can connect with when they are within a certain distance (about 200
metres).

-

or + and choose a position where you can save

and ON buttons; a triple high-pitched tone

+

or - (MEDIUM press) (depending

89

14.1 Community mode

When this mode is activated, each helmet with the SCS kit is continuously
looking for other similar ones to communicate with them.

Proceed as follows to activate the COMMUNITY mode:

Switch off the SCS kits
Press (LONG) the ON and s

four high-pitched confirmation tones.
The function is now active and will remain active until the helmet is switched
off.
When the helmets are detected, you will hear the welcome message and the
communication can be accepted with the ON button.
To refuse it, do not press anything.

14.2 Friend’s helmet function

A further evolution of the COMMUNITY function is the FRIEND’S HELMET
function, which makes it easier to find helmets of friends considered priority.
In the box when you purchased the kit, there is a univocal code (Friend Ad­dress) which identifies it. When you enter this code into the special box of
the configuration software allows recognizing that specific kit (see software
instructions).
This way you can create a list of friends pairing each univocal code with the
name of a friend (see software instructions in the CD provided).
The following can be entered in the configuration software of each FRIEND’S
HELMET:

Name of friend’s helmet (compulsory) s

Friend Address (compulsory)s

Phone number (optional)s
Proceed as follows to activate the FRIEND’S HELMET:

buttons simultaneously and you will hear

-

Press (LONG) the ON and s

high-pitched tones of confirmation.

90

+

buttons simultaneously, you will hear four

Proceed as follows to activate the FRIEND’S HELMET:

english

Press (LONG) the ON and •
high-pitched tones of confirmation.

The helmet tries cyclically to connect with one of the friends’ helmets in the list
with an increasingly slower frequency in order to maximize the duration of the
batteries. The search places the priority on the first friend’s helmet on the list.
When connected to one of the friends’ helmets it takes priority over the others
until the communication is voluntarily interrupted.

If the distance (or the road and environmental conditions) between the two hel­mets becomes such that communication is interrupted, the kit tries to reconnect
automatically for about 3 minutes. In the case of failure, the SCS kit, through
a sequence of low- and high-pitched tones, connects through a phone call is
this has been authorized through the appropriate box in the configurator (see
the software instructions on the CD supplied). This call is made through the
Bluetooth® mobile phone if previously connected to the helmet.
The phone number is entered through the configuration software.

If the helmets meet again, repeat the activation to reconnect.

+

buttons simultaneously, you will hear four

91

15. Configurator mode

The SCS kit has software for PC Windows to configure all the system’s fun­ctions easily and simply.

The following are required to use the configurator:

Pc Windows (Windows XP or higher) s

Bluetooth® peripheral device (if it is not present in the computer, you s

have to purchase an external USB peripheral)

92

The following options can be set with the configuration software:

Name of the helmet •
Volume intercom mode •
Volume stereo music mode (A2DP, Bluetooth® MP3 player) •
Volume active phone call mode •
Radio volume •
Stereo mode (caution: the systems is set as default in mono mode to •

comply with the Highway Code in most countries)
Deactivation of right earpiece •
Definition of friends’ helmets •
Recording welcome message for community mode•
Saving favourite radio stations •

english

CAUTION: After completing the desired configuration, it must first of all be
saved on the PC so that you can subsequently edit it. Follow the instructions of
the software after it has been installed on the computer.

93

To save the selected configuration in the SCS kit, follow these instructions:

switch off the board •

press both the ON and •

until you hear a double low-pitched tone

select the chosen configuration•

press the button: enter by Bluetooth® •

then select your helmet from the Bluetooth® devices detected •

press the enter button •

The first time you do the operation, the computer asks for the Bluetooth® PIN
which by default is 0000.

When you hear the switch-off music, this confirms that the configuration has
been completed whilst a double low-pitched tone warns of an error. In both
cases the helmet is switched off automatically.

buttons simultaneously for 5 seconds and

94

english

CAUTION: You can leave the configurator mode at any time, simply by pres­sing the ON button until the SCS kit is switched off.

16. WARRANTY

Please read the general warnings on safety and correct use in this manual and
keep the original purchase receipt and warranty form duly completed in full as
they must be shown together with the Product to the retailer where you made
the purchase for repairs under warranty.

16.1 Cover of warranty

Suomy® reserves the right not to repair the Product under warranty if this infor­mation is deleted, altered, illegible or the original of the purchase receipt and
the warranty form duly completed in full are missing.

This certificate of warranty covers the defects found within 2 (two) years of
the date of purchase shown on the receipt. Suomy®, through its distribution
organization and after checking the defect, will repair or replace the defective
product.

Suomy® will supply all the material and work necessary to remedy the defect
reported, with the exception of the limitations shown in the following paragra­ph “Exclusions and Limitations of liability”.

16.2 Exclusions and limitations of liability

This warranty only covers defects in materials and manufacturing of the SCS
kit. Any other cause outside the defects shown above cannot be included in
the warranty such as, by way of example but not exhaustively :

Defects or damage resulting from the use of product in different condi-•
tions from the usual ones shown in this manual.

Any faults due to improper use or use not envisaged by the user and •
maintenance instructions for this product.

95

Negligence and normal wear of external and internal parts.•

Any damage caused by an accident.•

Any changes or modifications made to the helmet or the system by the •

user or third parties.

Variations in colour or damage caused by exposure to harmful chemical •

products.

The use of incompatible accessories that are not part of the SCS product •

range.

The warranty also does not cover defects of the product deriving from •

fortuitous events, modifications or adaptations, causes of force majeure

or damage deriving from contact with liquids.

The internal parts of the helmet are not and cannot be waterproofed and •

any improper exposure to rain, moisture, spilt food or other liquids may

damage the electronic devices of the SCS kit, in which case Suomy®

cannot be held liable for any such damage.

This warranty does not include those parts subject to wear and tear such •

as the rechargeable battery and the cables connecting the different parts

of the SCS kit.

Given that Suomy® does not itself provide the mobile phone system used •

by mobile phones, Suomy® cannot be held liable for the functioning,

availability, coverage, services or range of the said system.

When the system is used together with accessories or equipment not •

provided by Suomy®, Suomy® cannot guarantee the correct functioning

of the association of the product/peripheral, nor will it accept claims

for repair or replacement under guarantee if the product is used in such

a way.

Suomy® is not responsible if the product reveals limited function due to •

the operating system of mobile phones or other accessories or equipment

not provided by Suomy®.

Tampering with the internal electronic board or other parts of the SCS kit •

will invalidate the warranty.

This warranty does not cover the specific subjective situations arising •

from dynamic use of the helmet, such as problems of comfort whilst

driving, aerodynamic hissing or background noise.

96

english

In no case can Suomy® be held liable for accidental or consequential •
damage (including, without any limitation, personal injuries) due to failu­re to comply with the obligations deriving from this warranty on Suomy®
products.

16.3 Validity of the warranty

This warranty is valid if, on purchase, together with the original purchase
receipt, the attached registration form is duly completed and kept by the pur­chaser, showing:

The name of the product. 1.
The name and stamp of the authorized dealer. 2.
The date on which the product was purchased. 3.
The name and address of the purchaser. 4.

Suomy® reserves the right not to carry out the repair under warranty if this
information is deleted, modified, illegible or the purchase receipt is missing.

97

Algunas informaciones sobre el BLUETOOTH®

Bluetooth® es una especificación industrial para redes personales inalámbri­cas (WPAN: Wireless Personal Area Network).
Ofrece un método estándar, económico y seguro, para intercambiar informa­ción entre diferentes dispositivos a través de una frecuencia radio segura de
alcance reducido.
Bluetooth® busca los dispositivos en un radio de algunas decenas de metros;
si estos dispositivos son alcanzados por la señal, los pone en comunicación
entre sí. Estos dispositivos pueden ser, por ejemplo, ordenadores de bolsillo,
teléfonos móviles, ordenadores personales o portátiles, impresoras, cámaras
digitales, etc.
La tecnología Bluetooth® no dispone de recursos infinitos; por lo tanto, sólo se
puede conectar un determinado número de aparatos simultáneamente.
El sistema consume más o menos recursos en función del tipo de periférico.
Por ejemplo, para ofrecer la mejor calidad de sonido, un lector MP3 utiliza
todos los recursos disponibles y, por lo tanto, frecuentemente no es posible
conectar otros aparatos.

A2DP (Advanced Audio Distribution Profile)

Este perfil define cómo se debe transmitir una señal de alta calidad audio,
estéreo o mono, entre los dispositivos Bluetooth® (por ejemplo, entre un telé­fono móvil y sus auriculares inalámbricos).

HFP (Hands-Free Profile)

Este perfil se utiliza habitualmente para permitir a los kits manos libres de los
automóviles comunicar con los teléfonos móviles. La mayor parte de los auricu­lares Bluetooth® utilizan tanto el perfil Hands-Free como el perfil Headset, gra­cias a las características extra del perfil HFP para el uso con teléfonos móviles
(por ejemplo: repetición del último número, aviso de llamada vocal, etc.).

HSP (Headset Profile)

Este es el perfil más utilizado, ya que permite el uso de los más comunes
auriculares Bluetooth® utilizables con los teléfonos móviles. Se basa en la
tecnología SCO, que permite realizar o responder a una llamada, colgar y
regular el volumen.

ICP (Intercom Profile)

Este perfil se presenta frecuentemente como el perfil walkie-talkie. Se trata de
otro TCS (Telephone Control Protocol Specification) basado en la tecnología
SCO para la transmisión del sonido. Permite realizar llamadas vocales entre
dos kits manos libres Bluetooth®.

98
