目 录
一、产品概述…………………………………………………………………………………1
二、产品选型、检测量程……………………………………………………………………1
三、产品规格…………………………………………………………………………………1
3.1 名称…………………………………………………………………………………1
3.2 规格…………………………………………………………………………………1
3.3 外型尺寸……………………………………………………………………………2
3.4 性能参数……………………………………………………………………………2
3.5 附带件………………………………………………………………………………3
四、传输电缆选用……………………………………………………………………………3
五、操作说明…………………………………………………………………………………4
六、安装方法…………………………………………………………………………………4
七、探测器调试方法…………………………………………………………………………5
八、设备维护…………………………………………………………………………………6
九、设备检修…………………………………………………………………………………6
十、系统安装接线图…………………………………………………………………………7
10.1 SFD-8604 接线图 …………………………………………………………………7
10.2 SFD-8608 接线图 …………………………………………………………………8
10.3 SFD-86016 接线图…………………………………………………………………9
十一、SFD-600(BA)/(BK)/(BZ)现场无显示探测（变送）器……………………………10
注意事项
严禁在现场带电开盖操作。
严禁带电更换传感器。
安装、调试、设置等操作必须由专业人员进行。
变送器的标定检查要定期进行。
超过有效使用期(按照国家相关规范要求，常温环境下传感器寿命为二至三年，
高温环境下传感器寿命为一年)和有故障的传感器要及时更换。
使用耐高温可燃气体报警装置，必须定期安排相关设备养护人员每月对设备进行
可燃气体标定测试，并做好相关记录，如发现问题应尽快向上级或设备生产厂家
如实反映。耐高温可燃气体报警装置每季度应由所在地的计量部门，按国家相关
规范要求进行可燃气体探测性能测试，并出具正式的标定测试报告。
避免用高于测量量程的气体冲击传感器。
Page 3
SFD-860 系列总线制可燃/有毒气体报警装置
一、产品概述
SFD-8604/8608/86016 系列可燃气体报警装置广泛应用于各类易发生危险气体泄露
的高温场所，对这些场所进行常年的监测；一旦周边可燃气体超标泄露，安装于防爆现
场的可燃气体探测器立即将检测信号经传输电缆送到声光报警器，当气体浓度达到预定
的报警点时，声光报警器立即发出声、光报警信号，提前预警以防止火灾、爆炸等事件
的发生。
SFD-860 系列总线制气体报警装置是由 SFD-8604、8608、86016 总线制气体报警控制
器与 SFD-600(BZ)XX 总线气体探测器或 SFD-600XX“变色龙”气体变送器组合而成 。
二、产品选型、检测量程
2.1 产品选型
2.1.1 SFD-860 系列总线制可燃/有毒气体报警控制器的命名方法如下：
a、“SFD”代表“索福达”。
b、SFD-8604 为四路总线制气体报警控制器。
c、SFD-8608 为八路总线制气体报警控制器。
d、SFD-86016 为十六路总线制气体报警控制器。
2.1.2 SFD-600(BZ)XX 系列总线制可燃/有毒气体探测器的命名方法如下：
a、“SFD”代表“索福达”。
b、“600(BZ)”代表总线制气体探测器，其中“B”代表现场无显示，“Z”代表总线型。
c、左数第一个“X”代表所检测的气体对象；例：“T”、“F”、“N”、“H”、“C”、
“SO”、“HF”、“CL”分别代表一般可燃气体、苯及芳香类化合物气体、氨气、氢气、
一氧化碳气体、二氧化硫、氟化氢、氯气(尚未列举的气体种类，以其化学分子式为代表)。
d、左边第二个“X”代表气体传感器的类型，“C”代表催化燃烧式，“D”代表电
化学式，“G”代表固态半导体式，“I”代表红外线式，“P”代表光电离子式,“M”为金属
氧化物式传感器，例如：
SFD-600(BZ)TC 一般可燃性气体 0-100%LEL 催化燃烧式
SFD-600(BZ)FM 苯及芳香类气体 0-100%LEL 金属氧化物式
SFD-600(BZ)HG 氢气 0-100%LEL 半导体式
SFD-600(BZ)CD 一氧化碳 0-100-1000-5000PPM 电化学式
SFD-600(BZ)O2D 氧气 0-25%VOL(正常状态：20.9%VOL，
欠氧报警：15%VOL，过氧报警：23%VOL） 电化学式
2.1.3 SFD-600XX“变色龙”系列气体变送器的选型请参照其技术说明书。
三、产品规格
3.1 名称
3.1.1 SFD-8604/8608/86016 系列总线制气体报警控制器。
3.1.2 SFD-600XX“变色龙”系列气体变送器，
SFD-600（BZ）XX 总线制气体探测器。
3.2 规格
3.2.1 SFD-8604 系列可燃气体报警装置
主机箱：1 台（壁挂式），规格 4 路。
1
Page 4
SFD-860 系列总线制可燃/有毒气体报警装置
探测器：4 只，与报警控制主机中的规格相对应。
SFD-8608 系列可燃气体报警装置
主机箱：1 台（壁挂式），规格 8 路。
探测器：8 只，与报警控制主机中的规格相对应。
SFD-86016 系列可燃气体报警装置
主机箱：1 台（壁挂式），规格 16 路。
探测器：16 只，与报警控制主机中的规格相对应。
3.3 外型尺寸(单位：mm)
图 1 SFD-8604 机箱 图 2 SFD-8608 机箱
图 3 SFD-86016 机箱 图 4 SFD- 600(BZ)XX 探测器
3.4 SFD-8604/8608/86016 系列总线制气体报警控制器性能参数：
检测传感器：可选用催化燃烧式、电化学式、固态半导体式、红外线式或光电
离子式传感器、金属氧化物传感器。
检测气体：一般可燃气体，氨气，苯及芳香类气体，氢气，氯气，一氧化碳，
硫化氢，二氧化碳，氧气、氟气、氟化氢等。
测量范围：0-100%LEL；0-1000ppm；0-100%VOL .
精 度：±0.1%FS.
2
Page 5
3.5 附带件
3.5.1 使用说明书
3.5.2 安装固定支架
3.5.3 安装螺钉
SFD-860 系列总线制可燃/有毒气体报警装置
报警设定：低限为满量程的 25%，高限为满量程的 50％(不可调).
响应时间：＜15S.
恢复时间：＜30S.
防爆标志：ExdⅡCT6.
防护级别：IP65.
防爆连接：G3/4 管螺纹.
输出信号：RS485 接口 Modbus 协议.
温度范围：-40℃至 +70℃
相对湿度：<95% .
电 源：DC24V(DC15V～DC28V).
功 耗：<5W/路.
重 量：约为 3kg/路.
四、传输电缆选用
4.1 必须使用屏蔽双绞线，传输距离＞1000 米或通信线附近存在强干
扰源时强烈推荐使用屏蔽双绞线，使用屏蔽线数或屏蔽双绞线时，屏蔽外层
丝必须可靠接地。
表 1 电缆传输距离表
芯线截线面积 0.75mm
铜芯千米电阻 17.50 13.13 8.75 5.25
最远传输距离 1140m 1520m 2280m 3800m
4.2 如果供电电压低于 24V，则考虑变送器供电电压应＞12V，供电电流＞100mA 的
要求。比如供电电压为 18V，则允许的线路压降为 6V，允许的线路电阻为 60 欧姆，单芯
电阻应＜30 欧姆。
2
1.00mm
2
1.50mm
2
2.50mm
2
4.00mm
2
3.28
6090m
4.3 在防爆场所，电缆芯线必须采用符合国家标准的铜线，电缆单芯截面积应＞
2
1mm
；如需接头，必须采用防爆接线盒；非铠装电缆必须采用穿钢管防护敷设；钢管与
变送器进线口（G3/4〞）可直接套线连接，或加防爆连接软管。
3
Page 6
SFD-860 系列总线制可燃/有毒气体报警装置
五、操作说明
5.1 SFD-8604/8608/86016 系列气体报总线制警控制器使用方法
5.1.1 将报警器控制器的电源开关拨至 ON 位置，此时报警控制器顶部的电源绿灯常
亮，报警器需预热 1-2 分钟，在此过程中，报警器报警属于正常情况.
5.1.2 报警点设定（出厂已设定），报警器报警点出厂时已标定一段为 25% 和二段为
50%LEL，用户不可以更改。
5.1.3 当防爆区域气体泄露浓度超标时，响应报警控制器的报警器红灯亮，同时蜂鸣
器响起。当气体浓度低于报警设置值时，报警控制器的相应报警灯熄灭。
六、安装方法
6.1 探测位置的选择
现场安装首先应按照《GB3836.15-2000 爆炸性气体环境用电气设备》第 15 部分：危
险场所电气安装（煤矿除外）的有关要求进行。
6.1.1 探测器安装点
a 高温环境下的可燃气体探测，应将耐高温可燃气体探测器安装于烤箱内壁侧。
b 常温条件下的可燃气体探测，应在建筑物内的压缩机、泵、反应储罐和其他容易
产生泄露的高压气体设备的周围，按不大于 10 米的间隔配置；这些设备周围容易产生滞
留气体的地方，应配置一个以上。在建筑物外的上述设备的周围，应按不大于 15 米的间
隔配置；这些设施周围容易滞留气体的地方，应配置一个以上。
c 在有加热炉等火源的生产设施周围，应按不大于 15 米的间隔配置；这些设施周围
容易滞留气体的地方，应配置一个以上。
d 设备上充装气体、液体的连接口周围配置一个以上。
6.1.2 探测器安装高度
a 被测气体比空气重（如液化石油气）的情况下，探测器安装高度应接近地面，安
装高度一般设定在离地面 0.4 米，但同时要满足 6.1.1 款的要求。
b 被测气体比空气轻（如甲烷气）的情况下，安装高度应高于可能的泄露点,一般安
装于屋顶或高于泄露源 2 米左右的位置。
6.2 安装固定方式
6.2.1 主箱机的安装(参见图 5)
a 把安装支架装固定在平整的墙壁上；
b 将机箱后面的挂板插入墙壁上的安装支架，把机箱摆正后锁上螺母。
c 将所有的电缆线接入机箱入口。
6.2.2 探测器的安装（参见图 6）
a 耐高温可燃气体器可开孔安装于烤箱的内壁上，探测变送器可用 U 型安装弯杆固
定于￠35 的桩管上，或固定于墙壁的埋钉上。
b 探测器的安装高度应视被测气体的比重而定，一般情况下安装于烤箱的下部。探
测器口应向烤箱内部气体泄漏源。
c 连接传输电缆，
的端子号相对应：24V ，GND， A， B)，注意：不要将导线绞乱，挤压，应完全紧固
每一个螺钉。
d 传输电缆应套铁管埋地单独铺设，做好防雷设置及尽量避开电磁干扰源。
拆下接线端子盖，将四根导线与端子连接(要求主机与探测器上
4
Page 7
SFD-860 系列总线制可燃/有毒气体报警装置

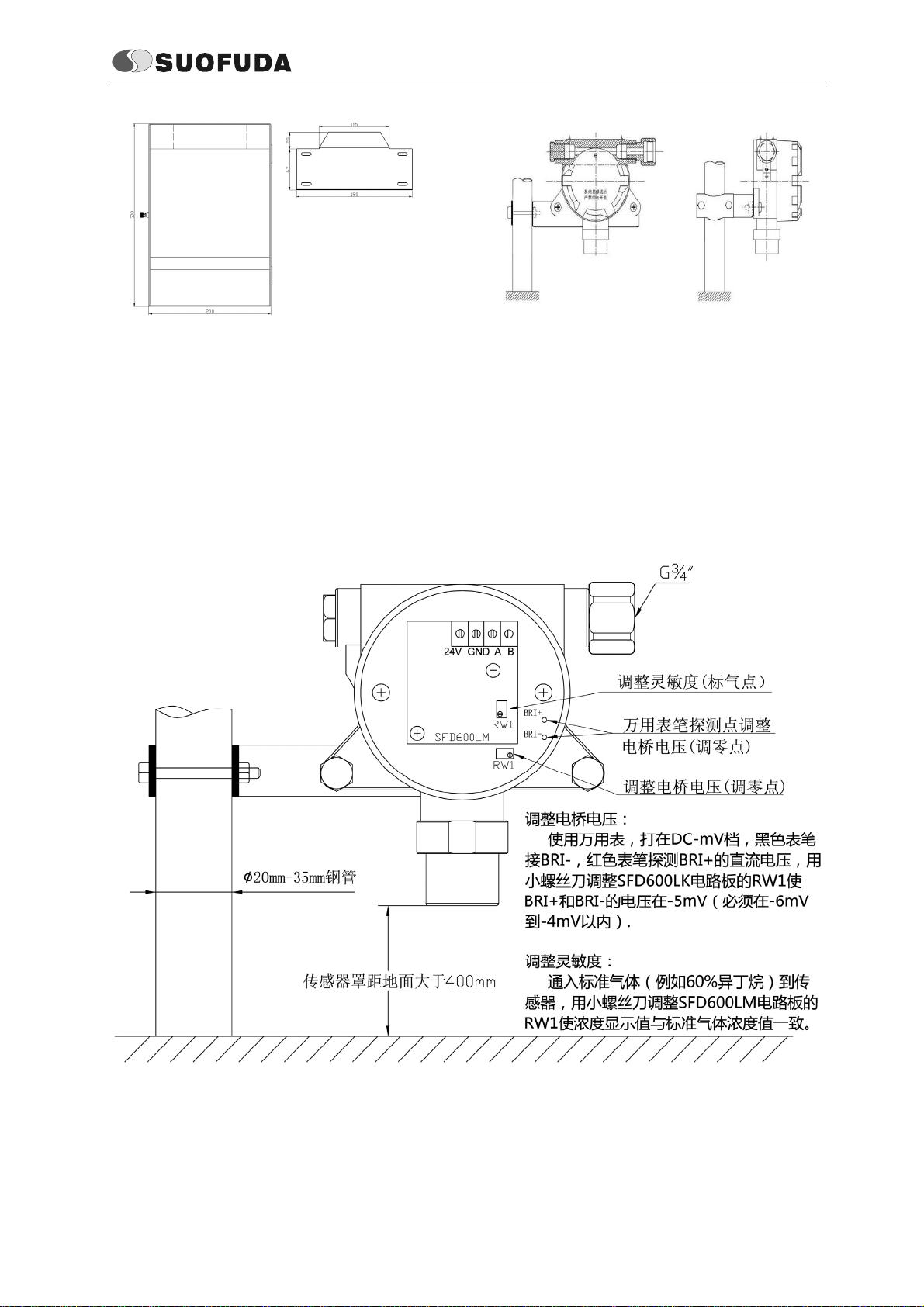

图 5 控制器的安装 图 6 探测器的安装
七、SFD-600(BZ)XX 总线制气体探测器调试方法（如下图所示）
5
Page 8
SFD-860 系列总线制可燃/有毒气体报警装置
八、设备维护
8.1 日常检查
正常情况下，绿灯（电源灯）应常亮，用打火机或标准样气通入探头，声光报警器
对应该探头的红灯应闪亮，蜂鸣器发出间歇鸣响。
8.2 定期检查
每隔一个月就应用标准气样进行一次运行检查，以避免季节、气候等因素的影响。
如显示值有较大偏差（5%），则 应 进行标定：通入对应报警点的标准样气，调节对应的 RW1
或 RW2电位器，使声光报警器对应红灯闪亮，蜂鸣器发出间歇鸣响。
8.3 标定方法
气体检测，是多因素作用下的即时检测。其结果受大气压力、温度、湿度、氧氮等
分量的影响。因此目前的报警仪表难以做到如电流、压力测量那样的检测精度。从一点
扩散出来的气体，在现场的浓度分布也是比较复杂的。其浓度受风向、风速、障碍物、
气种比重等因素的影响，相近两点的浓度可能相差很大。因此，检测器的标定，要严格
按照要求执行。
8.4 标准气样
可向国家标准物质中心或分析仪器厂，购买有计量合格证的瓶装标准气。气样的有
效期、生产单位应注明，用户应考虑气样浓度会逐渐降低。气样的背景应为空气，不可
用氮气。
九、设备检修
9.1 传感器更换
如果按 7.2 条进行检查时，通入对应报警点的标准样气，调节对应的 RW1或RW2电
位器，声光报警器对应红灯不闪亮，蜂鸣器没有发出间歇鸣响，说明传感器失效，必须
更换传感器。
9.1.1 更换步骤如下：
断开供电电源 → 拆下检测器端子盖 → 取出传感器 → 摘下引线 → 更换传感
器，插上引线 → 装上检测器端子盖（注意密封紧固，螺纹加凡士林油防腐） → 接通
供电电源 → 待 72 小时后，按 7.3 款进行标定。
9.2 故障检修
在检修过程中，若需要更换元件，必须选用原型号、规格、质量的正品。重新安装
时，必须严格按规程操作。不明故障请即时与索福达公司联系。
6
Page 9
SFD-860 系列总线制可燃/有毒气体报警装置
十、安装接线图：

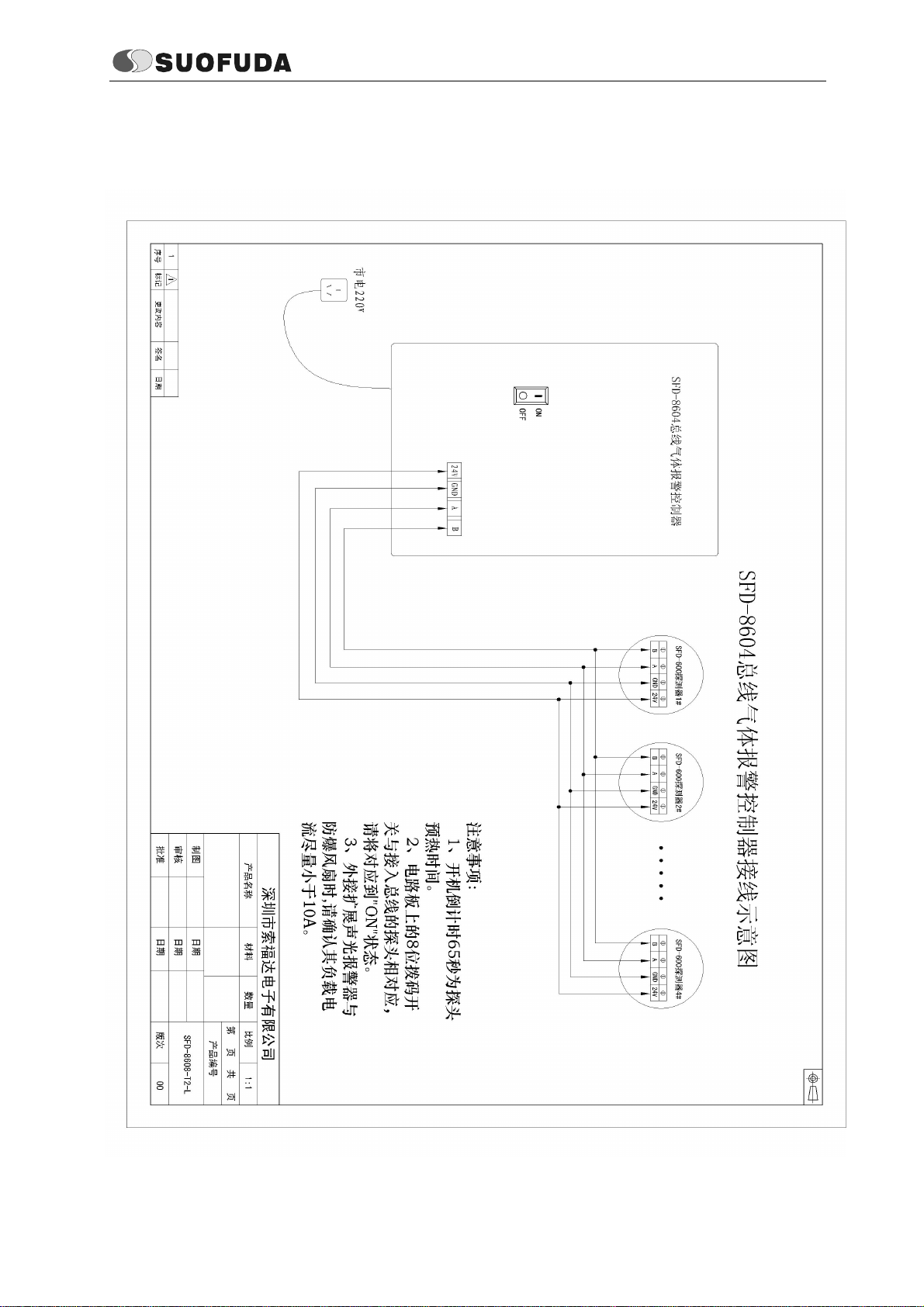

10.1 SFD-8604 四路气体报总线制警控制器接线图：
7
Page 10
SFD-860 系列总线制可燃/有毒气体报警装置

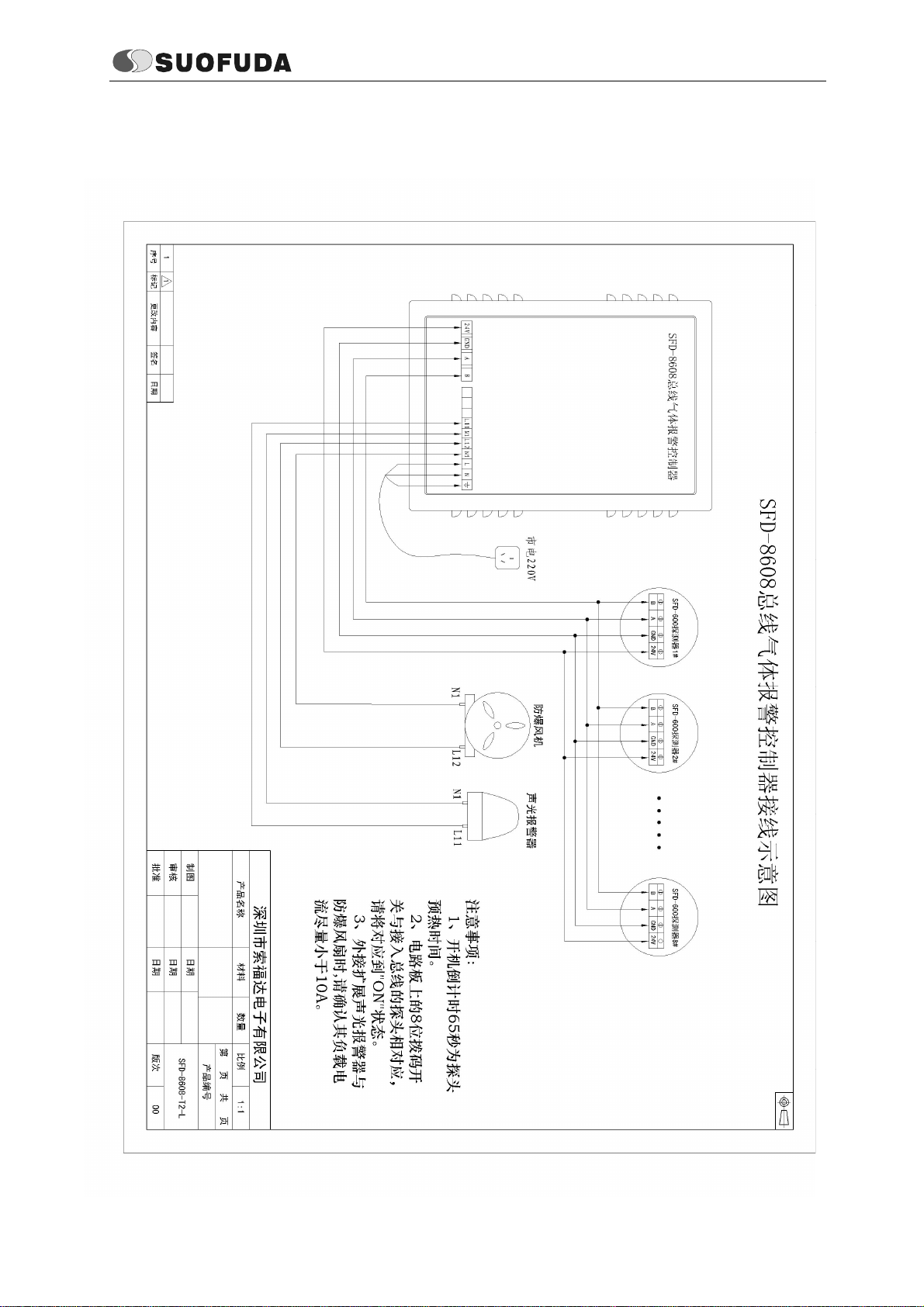

10.2 SFD-8608 八路气体报总线制警控制器接线图：
8
Page 11
SFD-860 系列总线制可燃/有毒气体报警装置

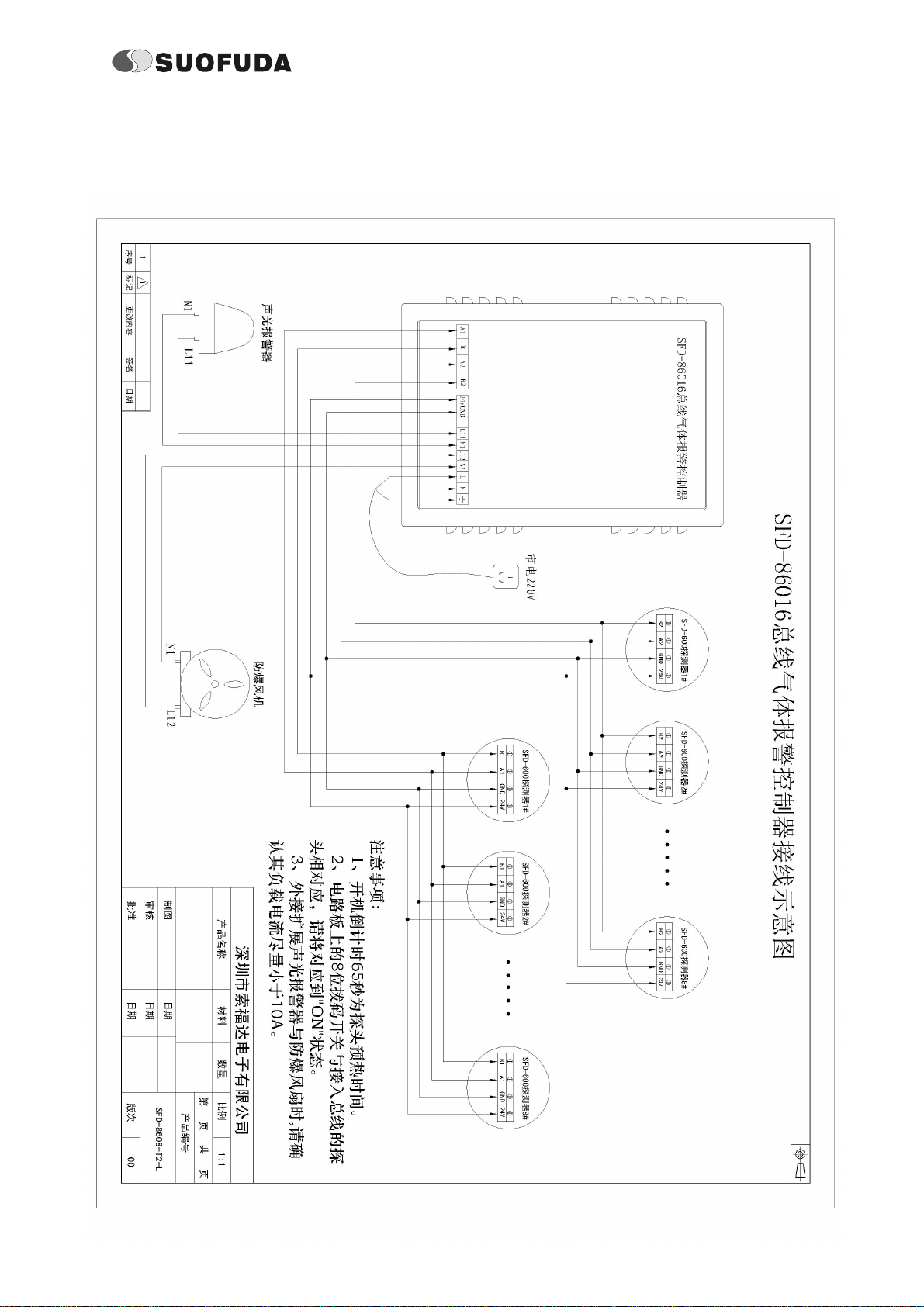

10.3 SFD-86016 十六路气体报总线制警控制器接线图：
9
Page 12
SFD-600(BX)系列现场无显示探测(变送)器
SFD-600(BA)/(BK)/(BZ)现场无显示探测（变送）器
一、概述
1.1 特性
SFD-600（BA）XX 系列为 4-20mA 输出的现场无显示可燃/有毒气体探测（变送）器；
SFD-600（BK）XX 系列为两段开关量输出的现场无显示可燃/有毒气体探测（变送）器；
SFD-600（BZ）XX 系列为 RS485 总线信号输出的现场无显示可燃/有毒气体探测（变送）器；
气体变送器是固定安装在防爆场所的一次仪表，用于检测现场气体的泄露。整机为一体结构，
采用隔爆式防爆形式。变送器与控制系统之间根据不同的取样方式，可用二至四芯电缆连接。
变送器的核心元件是传感器。根据所测气体和环境的差异，变送器分别采用原装进口的催化燃
烧式传感器、半导体式传感器、电化学式传感器、光电离子传感器、红外线传感器、金属氧化物传
感器。
1.2 标准
SFD-600（BX）XX 系列气体变送器符合以下国家现有标准：
《GB3836.1-2000 爆炸性环境用防爆电器设备.通用要求》
《GB3836.4-2000 爆炸性环境用防爆设备.隔爆型电器设备“d”》
《GB12358-2006 作业环境气体检测报警仪通用技术要求》
《GB16808-1997 可燃气体探测器技术要求和试验方法》
《GB50493-2009 石油化工企业可燃气体检测报警设计规范》
《JJG693-2004 中华人民共和国计量检测规程》
二、规格
2.1 名称、型号
2.1.1 名称：SFD-600（BX）XX 系列可燃/有毒气体探测（变送）器
2.1.2 型号及适用气体
SFD-600（BX）XX 系列可燃/有毒气体探测（变送）器的命名方法如下：
a、“SFD”代表“索福达”。
b、“600”代表现场检测气体探测（变送）器。
c、括弧中的“B”代表现场无显示探测器；括弧中的第二个字母“A”代表 4-20mA 信号输出；“Z”
代表 RS485 总线信号输出；“K”代表两段开关量输出。
d、括弧外左数第一个“X”代表所检测的气体对象；例：“T”、“F”、“N”、“H”、“C”、“SO”、
“HF”、“CL”分别代表一般可燃气体、苯及芳香类化合物气体、氨气、氢气、一氧化碳气
体、二氧化硫、氟化氢、氯气（其它未列的被测气体，以其化学分子式表述）。
e、左边第二个“X”代表气体传感器的类型，“C”代表催化燃烧式，“D”代表电化学式，“G”代
表固态半导体式，“I”代表红外线式，“P”代表光电离子式,“M”代表金属氧化物传感器。
10
Page 13
SFD-600(BX)系列现场无显示探测(变送)器

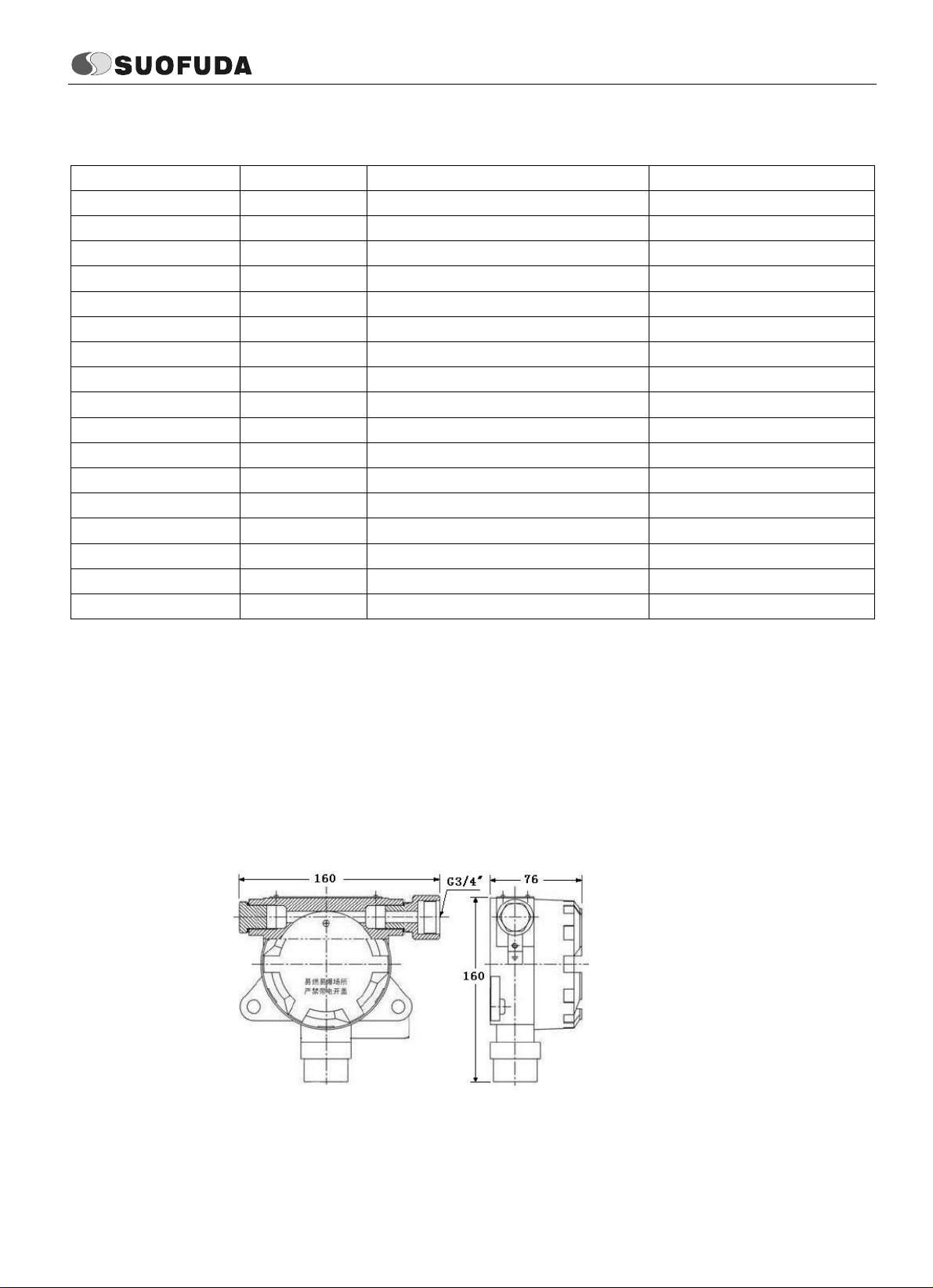

表 1：设备选型参照表
变送器型号 检测原理 检测对象 输出信号
SFD-600（BA）TG
SFD-600（BZ）TC
半导体 烷、烯、醚、醇类一般可燃气体 模拟量 4～20mA
催化燃烧 同上 RS485 总线信号
SFD-600（BK）TM 金属氧化物 同上 一、一段报警开关量输出
SFD-600（BA）TM 金属氧化物 同上 一、一段报警开关量输出
SFD-600（BZ）FM 金属氧化物 苯等芳香类、汽油、煤油 RS485 总线信号
SFD-600（BA）FM 金属氧化物 苯等芳香类、汽油、煤油 模拟量 4～20mA
SFD-600（BA）NM 金属氧化物 氨气 模拟量 4～20mA
SFD-600（BA）ND
SFD-600（BZ）HC
SFD-600（BA）HC
SFD-600（BA）OD
SFD-600（BK）OD
SFD-600（BA）CLD
SFD-600（BA）CD
电化学式 氨气 模拟量 4～20mA
催化燃烧 氢气 RS485 总线信号
催化燃烧 氢气 模拟量 4～20mA
电化学式 氧气 模拟量 4～20mA
电化学式 氧气 一、二段报警开关量输出
电化学式 氯气 模拟量 4～20mA
电化学式 一氧化碳气体 模拟量 4～20mA
SFD-600（BZ）CM 金属氧化物 一氧化碳气体 RS485 总线信号
SFD-600（BA）SD
SFD-600（BZ）SG
电化学式 硫化氢气体 模拟量 4～20mA
半导体 硫化氢气体 RS485 总线信号
2.2 组成
2.2.1 壳体和内部部件
2.2.2 安装支架
2.3 安装尺寸
2.3.1 外型尺寸： 98*131*207 ——（参见图 1.）
2.3.2 安装架尺寸：56*78 孔径：φ6 孔距：40
图 1.外型尺寸图
2.4 指标
2.4.1 防爆级别：dⅡCT6
2.4.2 防护等级：IP65
11
Page 14
SFD-600(BX)系列现场无显示探测(变送)器
2.4.3 测量范围：0-100%LEL,0-1ppm、0-10ppm、0-50ppm、0-100ppm、0-1000ppm,0-25%VOL
2.4.4 响应时间：＜ 15-30S
2.4.5 检测方式：扩散式
2.4.6 报警设定值：第一段 25%（可根据用户要求，出厂时另行设定）
第二段 50%（可根据用户要求，出厂时另行设定）
2.4.7 报警精度：±3%之内
2.4.8 供电电压：DC12-28V
2.4.9 使用环境：温度-40～+70℃ / 湿度 20～95%RH / 气压 86～106Kpa
2.4.10 外型尺寸：98*131*207 mm
连接尺寸：G3/4＂（进线导管螺纹）
重量： 2.2Kg
2.4.11 整机功耗：小于 5W
2.5 附带件
安装弯板 1 个
安装螺丝 2 个
使用说明书
2.6 备选件
配气器具、标准气瓶（0.751/0.7MPa）
2.7 使用方法
SFD-600(BA)XX 可燃/有毒气体探测（变送）器
线制连接：三线或四线连接二次仪表、DCS、PLC 或报警控制主机。
输出信号：4-20mA 标准信号输出。

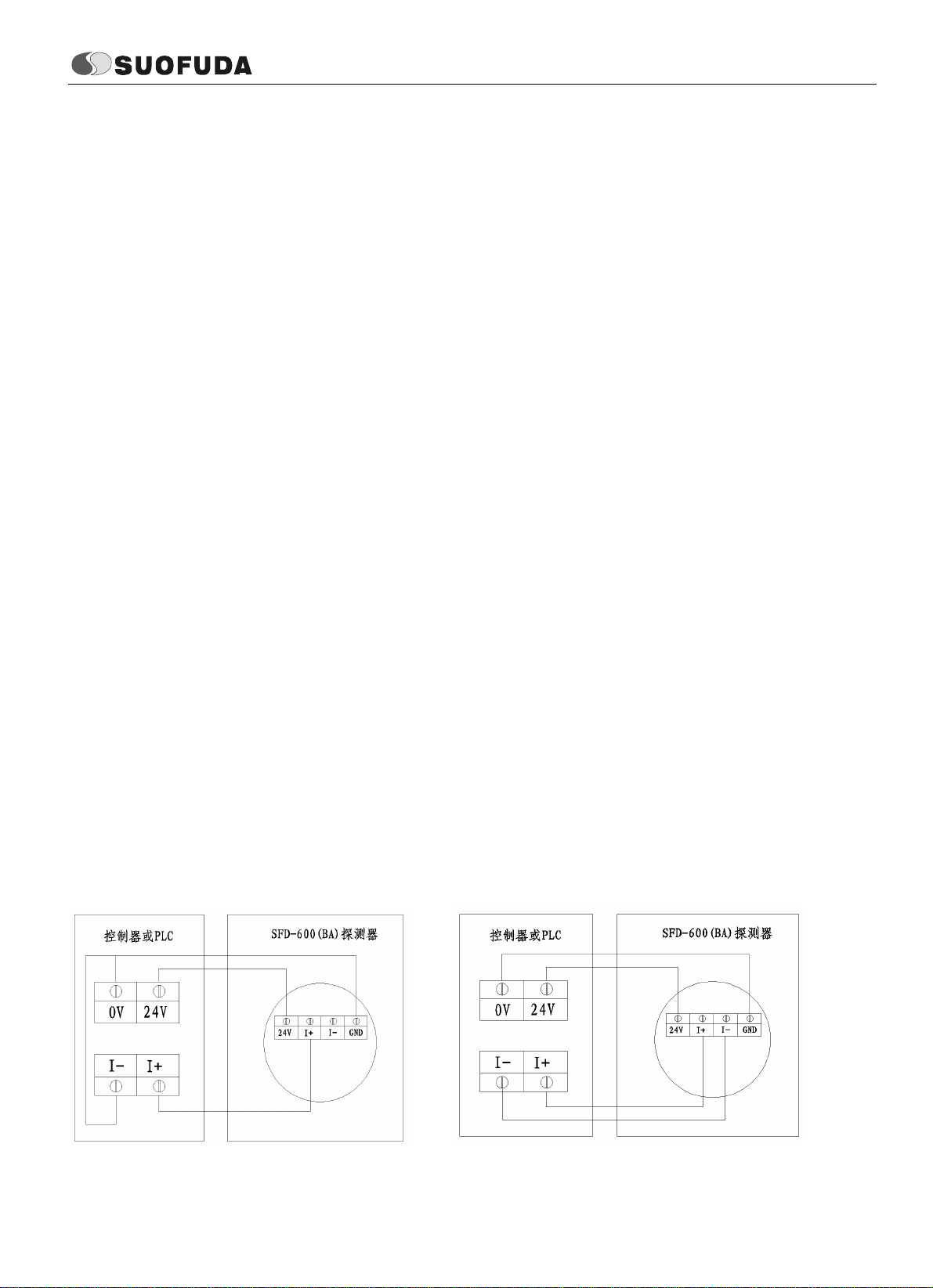

三线制接线示意图: 四线制接线示意图:
12
Page 15
SFD-600(BX)系列现场无显示探测(变送)器
SFD-600(BK)XX 可燃/有毒气体探测（变送）器
线制连接：三线或四线连接 PLC、声光报警器等。
输出信号：一、二段报警开关量，输出：DC24V/1A。

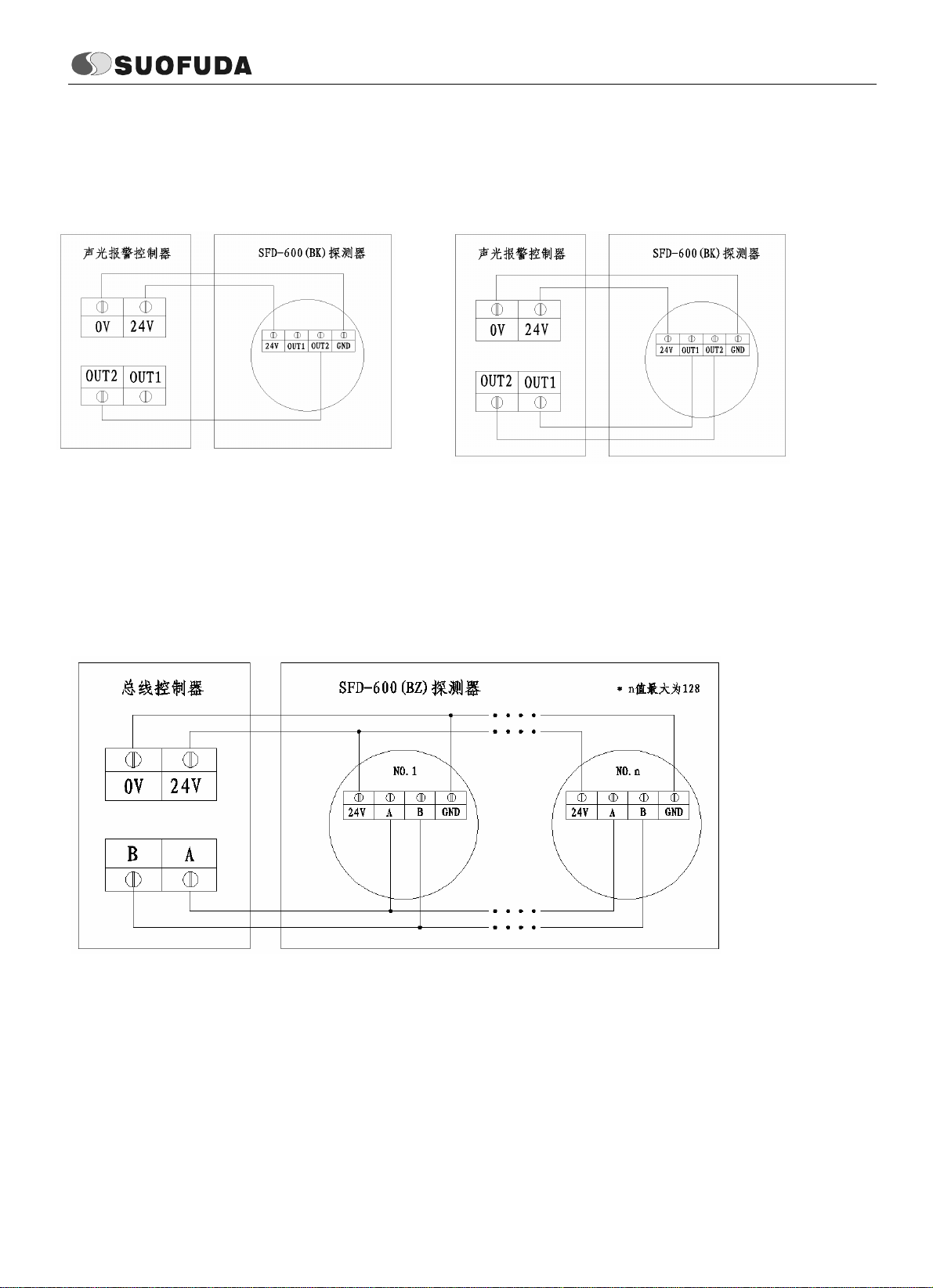

三线制接线示意图: 四线制接线示意图:
SFD-600(BZ)XX 可燃/有毒气体探测（变送）器
线制连接：RS485 接口 Modbus 协议
输出信号：四线制与总线控制器或工业电脑（需加装转换软件）
接线示意图:
2.8 关联设备
SFD-600（BA）XX 系列可燃/有毒气体探测（变送）器可连接 PLC、DCS 等工业集散控制系
统、报警控制主机；
SFD-600（BK）XX 系列可燃/有毒气体探测（变送）器可连接 PLC、消防控制中心、SFD 声光
报警器；
SFD-600（BZ）XX 系列可燃/有毒气体探测（变送）器可连接索福达 860 系列、800 系列总线
报警控制器，工业集散控制系统及普通工业电脑。
13
