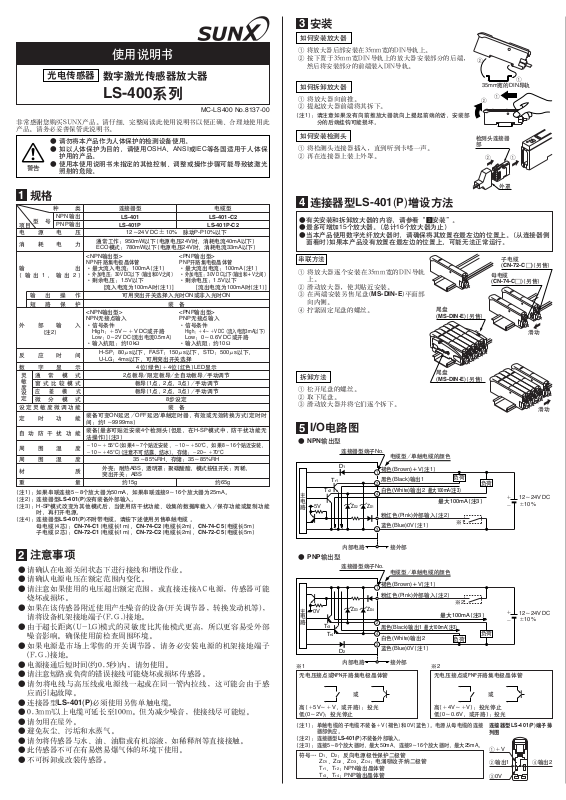

使用说明书
光电传感器
数字激光传感器放大器
LS-400系列
MC-LS400 No.8137-00
非常感谢您购买SUNX产品。请仔细、完整阅读此使用说明书以便正确、合理地使用此
产品。请务必妥善保管此说明书。
●
请勿将本产品作为人体保护的检测设备使用。
●
如以人体保护为目的，请使用OSHA、ANSI或IEC等各国适用于人体保
护用的产品。
●
警告
规格
1
项目 LS-401P-C2LS-401P
消耗电力
输出
(输出1 ，输出2 )
外部输入
反应时间
灵
敏
度
设
定
定时功能
自动防干扰功能
周围温度
材质
(注1)：
(注2)：
(注3)：
(注4)：
注意事项
2
●
请确认在电源关闭状态下进行接线和增设作业。
●
请确认电源电压在额定范围内变化。
●
请注意如果使用的电压超出额定范围，或直接连接AC电源，传感器可能
烧坏或损坏。
●
如果在该传感器附近使用产生噪音的设备(开关调节器，转换发动机等)，
请将设备机架接地端子(F.G.)接地。
●
由于超长距离(U-LG)模式的灵敏度比其他模式更高，所以更容易受外部
噪音影响。确保使用前检查周围环境。
●
如果电源是市场上零售的开关调节器，请务必安装电源的机架接地端子
(F.G.)接地。
●
电源接通后短时间(约0.5秒)内，请勿使用。
●
请注意短路或负荷的错误接线可能烧坏或损坏传感器。
●
请勿将电线与高压线或电源线一起或在同一管内拉线，这可能会由于感
应而引起故障。
●
连接器型LS-401(P)必须使用另售单触电缆。
●
0.3mm2以上电缆可延长至100m。但为减少噪音，使接线尽可能短。
●
请勿用在屋外。
●
避免灰尘、污垢和水蒸气。
●
请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
●
此传感器不可在有易燃易爆气体的环境下使用。
●
不可拆卸或改装传感器。
使用本使用说明书未指定的其他控制、调整或操作步骤可能导致被激光
照射的危险。
NPN输出
型 号
PNP输出
通常工作：950mW以下(电源电压24V时，消耗电流40mA以下)
ECO模式：780mW以下(电源电压24V时，消耗电流33mA以下)
<NPN输出型>
NPN开路集电极晶体管
·最大流入电流：100mA(注1)
·
外加电压：30V DC以下 (输出和0V之间)
·剩余电压：1.5V以下
<NPN输出型>
NPN无接点输入
·信号条件
(注2)
通常模式
应差模式
如果串联连接5～8个放大器为50mA，如果串联连接9～16个放大器为25mA。
连接器型LS-401(P)没有装备外部输入。
H-SP模式改变为其他模式后，当使用防干扰功能、收集的数据库载入／保存功能或复制功能
时，再打开电源。
连接器型LS-401(P)不附带电缆。请按下述使用另售单触电缆 。
母电缆(4芯)：CN-74-C1(电缆长1m)，CN-74-C2(电缆长2m)，CN-74-C5(电缆长5m)
子电缆(2芯)：CN-72-C1(电缆长1m)，CN-72-C2(电缆长2m)，CN-72-C5(电缆长5m)
High：Ⳮ5V～ⳭV DC或开路
Low：0～2V DC(流出电流0.5mA)
·输入抗阻：约10kΩ
装备可变ON延迟／OFF延迟/单触定时器，有效或无效转换方式(定时时
间：约1～9999ms)
装备[最多可贴近安装4个检测头(但是，在H-SP模式中，防干扰功能无
法操作)](注3)
ⳮ10～Ⳮ55⬚C(如果4～7个贴近安装，ⳮ 10～Ⳮ50⬚C，如果8～16个贴近安装，
ⳮ10～Ⳮ45⬚C)(注意不可结露、结冰)，存储：ⳮ20～Ⳮ70⬚C
12～24V DC
[流入电流为100mA时(注1)]
可用突出开关选择入光时ON或非入光时ON输出操作
H-SP：80!s以下，FAST：150!s以下，STD：500!s以下，
U-LG：4ms以下，可用突出开关选择
2点教导/限定教导/全自动教导/手动调节
外壳：耐热ABS，透明罩：聚碳酸酯，模式按钮开关：丙稀，
突出开关：ABS
约15g重量
Ⳳ10% 脉动P-P10%以下电源电压
<PNP输出型>
PNP开路集电极晶体管
·最大流出电流：100mA(注1)
·
外加电压：30V DC以下(输出和＋V之间)
·剩余电压：1.5V以下
装 备短路保护
<PNP输出型>
PNP无接点输入
·信号条件
High：Ⳮ4～ⳭV DC (流入电流3mA以下)
Low：0～0.6V DC或开路
·输入抗阻：约10Ω
4位(绿色)Ⳮ4位(红色)LED显示数字显示
教导(1点，2点，3点)／手动调节窗式比较模式
教导(1点，2点，3点)／手动调节
35～85%RH、存储：35～85%RH周围湿度
8步设定微分模式
装 备设定灵敏度微调功能
电缆型种类 连接器型
LS-401-C2LS-401
[流出电流为100mA时(注1)]
约65g
安装
3
如何安装放大器
12将放大器后部安装在35mm宽的DIN导轨上。
按下置于35mm宽DIN导轨上的放大器安装部分的后端，
然后将安装部分的前端装入DIN导轨。
如何拆卸放大器
12将放大器向前推。
提起放大器前端将其拆下。
请注意如果没有向前推放大器就向上提起前端的话，安装部
(注1)：
分的后端挂钩可能损坏。
如何安装检测头
12将检测头连接器插入，直到听到卡嗒一声。
再在连接器上装上外罩。
连接器型LS-401(P)增设方法
4
有关安装和拆卸放大器的内容，请参看“3安装”。
●
最多可增加15个放大器。(总计16个放大器为止)
●
当本产品使用数字光纤放大器时，请确保将其放置在最左边的位置上。(从连接器侧
●
面看时)如果本产品没有放置在最左边的位置上，可能无法正常运行。
串联方法
1
将放大器逐个安装在35mm宽的DIN导轨
上。
2
滑动放大器，使其贴近安装。
3
在两端安装另售尾盘(MS-DIN-E)平面部
向内侧。
4
拧紧固定尾盘的螺丝。
拆卸方法
1
松开尾盘的螺丝。
2
取下尾盘。
3
滑动放大器并将它们逐个拆下。
I/O电路图
5
尾盘
(MS-DIN-E)(另售)
尾盘
(MS-DIN-E)(另售)
2
35mm宽的DIN导轨
1
2
检测头连接器
部
2
1
外罩
子电缆
(CN-72-C□)(另售)
母电缆
(CN-74-C□)(另售)
1
● NPN输出型
连接器型端子No.
D1
Tr1
Tr2
主
电
5V
路
Z
D2
电缆型/单触电缆的颜色
褐色(Brown)＋V(注1)
1
黑色(Black)输出1
2
白色(White)输出2
4
Z
D1
粉红色(Pink)外部输入(注2)
蓝色(Blue)0V(注1)
3
接外部内部电路
负荷
最大100mA(注3)
最大100mA(注3)
※1
负荷
Ⳮ
12～24V DC
Ⳳ10%
ⳮ
● PNP输出型
连接器型端子No.
主
0V
电
路
※1
无电压接点或NPN开路集电极晶体管
高(Ⳮ5V～ⳭV，或开路)：投光
低(0～2V)：投光停止
(注1)：
单触电缆的子电缆不装备ⳭV(褐色)和0V(蓝色)。电源从母电缆的连接
器部供应。
(注2)：
连接器型LS-401(P)不装备外部输入。
(注3)：
连接5～8个放大器时，最大50mA，连接9～16个放大器时，最大25mA。
符号… D1、D2：反向电源极性保护二极管
D1、ZD2、ZD3、ZD4：电涌吸收齐纳二极管
Z
r1、Tr2：NPN输出晶体管
T
r3、Tr4：PNP输出晶体管
T
ZD3Z
Tr3
Tr4
D2
或
电缆型/单触电缆的颜色
褐色(Brown)＋V(注1)
1
粉红色(Pink)外部输入(注2)
D4
2
黑色(Black)输出1
4
白色(White)输出2
3
蓝色(Blue)0V(注1)
接外部内部电路
※2
最大100mA(注3)
最大100mA(注3)
※2
无电压接点或PNP开路集电极晶体管
高(Ⳮ4V～ⳭV)：投光停止
低(0～0.6V，或开路)：投光
负荷
负荷
或
连接器型LS-401(P)端子排
列图
1ⳭV
2输出1 4输出2
30V
Ⳮ
12～24V DC
Ⳳ10%
ⳮ
滑动
滑动
外部输入[仅适用于LS-401(P)-C2]
6
● 当“投光停止”、“限定教导”或“全自动教导”设定时，时间表如下。
时间表
高(对于NPN输出型
通常操作
突出开关
为低)
低(对于NPN输出型
为高)
MODE按钮
外部输入
投光停止
限定教导
全自动教导
(注1)：
(注2)：
7
Select1指示灯(黄色)
输出1工作状态指示灯(橙色)
激光投光指示灯(绿色)
MODE指示灯／RUN(绿色)
MODE指示灯／TEACH(黄色)
8
MODE按钮
投光
在投光停止状态中，因为入光量为0，所以在微分模式中当确认投光停止(已选择结束微分模式)
或取消投光停止(已选择启用微分模式)时，信号为输出。
仅在反应时间内输出操作呈现未定状态。
部件说明
操作方法
按下 按下
3ms以上
2ms
投光停止(注1)
入光量设置
基准值计算
约1秒
取样开始 取样结束
2ms
教导结束
(注2)
Select2指示灯(黄色)
输出2工作状态指示灯(橙色)
MODE指示灯/
L／D ON(黄色)
突出开关
Ⳮ”侧 “ⳮ”侧
“
通常操作
基准值计算
数字显示部(绿色、红色)
转换
(注2)
约1秒
通常操作
(注2)
MODE指示灯·TIMER(黄色)
MODE指示灯·CUSTOM(黄色)
MODE指示灯/
PRO(黄色)
※1：
按下突出开关即为设定确定。
※2：
在设定中途按下MODE按钮为
取消。
●●请勿在选择输出1或输出2后设定每个项目。
在输出1和输出2中设定项目仅为1基准值，2输出操作，3计时器操作和计时时间
以及4检测模式。其他项目相同。
但是，如果用直接代码设定，输出1／2的组合仅适用于输出操作的设定。除了输
出操作，其他项目仅适用于输出1。
●·基本操作系统
此产品的设定项目大致分为基本设定用的“NAVI”模式和详细设定用的“PRO”模
式。
NAVI模式
RUN
通常检测状态。同时也对基
准进行微调。
PRO
进行各种详细设定，光通信，
以及对设定进行载入/保存
等。
运行
Pro
TEACH
根据“2点教导”或“限定
教导”、“全自动教导”设
定基准值。使用窗式比较模
式／应差模式时，可在“1
点教导”、“2点教导”、“3
点教导”中的任何一个内设
定基准值。
CUST
显示一个存储功能的设定
内容。
教导
Custom
L/D ON
设定输出工作入光时ON／
非入光时ON。
TIMER
设定定时器工作和定时时
间。
L-ON/D-ON
定时功能
PRO模式
PRO1
PRO2
PRO3
PRO4
PRO5
PRO6
反应时间转换
设定反应时间。
投光停止
选择进行激光投光或投光停止。
显示设置变换
数字显示中允许只选择数字或在数字
·%·峰值保持／谷值保持中选一。
保存值比较
显示保存的入光量值和当前入光量值，
并进行比较。
保存当前入光量值。
载入数据库内的设定。仅选择一个单
元载入或使用光通信一步选择连接在
主单元右侧的所有单元载入。
使用光通信，可将单元上的配置设定
复制到连接主单元右侧的单元上，只
要一步就可以完成。
除了数据库载入／保存和调零功
能外。
通过外部输入进行教导时无法将基准
值存入EEPROM中。
※仅电缆型
允许通过输入8位数代码，在一步中设
(※1)
定基本配置信息。
设置一个基准值ON／OFF操作。
※输出
2时
如不使用输出2时，设定为OFF。
当前值保存
数据库载入
复制
备份设定
代码
通常模式
输出2 OFF
※输出
1时
应差
设定应差。
Shift
限定教导的基准值以任意%变更。
M.G.S.
设定为4等级。
显示改变
设定数字显示部的显示方向。
ECO模式设置
设定数字显示部为ON／OFF。
期间保持
选择在显示保持状态下显示峰值/谷
值或在数字显示更新状态下显示峰值
/谷值。
数据库保存
保存数据库内的设定。仅选择一个单
元保存或使用光通信一步选择连接在
主单元右侧的所有单元保存。
通信变更许可／不许可
使用光通信允许在一步中忽略复制/
载入/保存操作。
外部输出更改
用外部输入线选择“投光停止”，“全
自动教导”或“限制教导”。
※仅电缆型
复归
将除数据库以外的所有设定恢复为出
厂设置。
CUSTOM模式显示
选择在CUSTOM模式下显示的功能。
窗口比较模式
判断是否在所需范围内设置了两个基
准值。可在1／2／3点教导中选择。
启用微差模式
仅检测入光量的急剧上升。
结束微差模式
仅检测入光量的急剧降低。
至PRO模式
※1
从2005年5月起，本产品中的0-ADJ设置功能已被删除。
应差模式
将应差更改为忽略入光量微弱变化的
检测模式。可在1／2／3点教导中选择。
● NAVI模式切换步骤
RUN模式
参阅“RUN模式时的显示切换步骤”
TEACH
模式
L/D
模式
TIMER
模式
CUSTOM
模式
PRO
模式
参阅“CPRO模式”
按下按钮
按下按钮
按下按钮
参阅“B教导模式”
按下
按钮
转动
按下
按钮
转动
按下
按钮
转动
按下按钮
非入光时ON
无显示
无计时器
OFF延迟
ON延迟
单触延迟
注：当设定为微差模式时，无法设定为无计时器“ ”
反应时间选择
M.G.S.
投光停止
数据库载入
代码设置
● RUN模式时的显示切换步骤
基准值 入光量
※仅在窗口比较模式或应差模式或微差模式下才显示。
在窗口比较模式或应差模式下
按下按钮
按下按钮
基准值 入光量（显示百分比）
峰值 谷值 入光量
无显示
入光时ON
定时时间
定时时间
定时时间
参阅“CPRO模式/PRO1模式设置”。
参阅“CPRO模式/PRO1模式设置”。
参阅“CPRO模式/PRO1模式设置”。
参阅“CPRO模式/PRO3模式设置”。
参阅“CPRO模式/PRO5模式设置”。
按下按钮
交替闪烁
在微差模式下
改变的入光量
：确定
：确定
（注1）
按下按钮
入光量
自动 自动
基准值1 入光量
在PRO模式下的PRO2中将显示切换从“ ”设定为“ ”允许显示切换时，可以显示。
注：
基准值微调功能
9
基准值2 入光量
入光量
按下按钮
基准值 改变的入光量
入光量 入光量保持值
按下按钮
按下按钮
交替闪烁
（注1）
● 当MODE指示灯/RUN（绿色）亮起时，可进行基准值微调。
·将突出开关转动“
Ⳮ”或“ⳮ”，基准值可上下变更。
·如果调节后选择TEACH模式或在一定时间内没有进行任
何转换操作，该值都将被自动记住。
转动
在窗口模式或应差模式下将突起开关开到“
※：
“ ”后，基准值将增加或减小。如果显示输出1 “ ”时，将突起开关旋转至“
显示如下。
转动至“
ⴐ”
输出信道转换功能
10
转动
自动
ⴐ”或“ⳮ”时，显示输出1“ ”或输出2
变更
确定
ⴐ”，
确定自动自动
● 在NAVI模式下按MODE键2秒钟以上，如果选择输出1，Select 1指示灯（黄色）亮起。
如果选择输出2，Select 2指示灯（黄色）亮起。
Select 1指示灯
（黄色）
Select 2指示灯
（黄色）
按钮锁定功能
11
● 当MODE指示灯/RUN（绿色）指示灯亮起时，同时按住突起
开关和MODE键3秒钟，按钮操作功能锁定。再次按住3秒以
上，锁定解除。
＜锁定ON＞ ＜锁定OFF＞
教导模式
12
在窗口比较模式或应差模式中进行教导时，必须先在PRO6中进行设定。如果进行1
点教导，转换量(初始值为100位数字或转换量的15%)也必须设定教导。
2点教导
1 按一次MODE按钮选择“TEACH模式”。有物体状态下按突
按下
按钮
出开关。
2 无物体状态下按突出开关。MODE指示灯/TEACH(黄色)闪
按下
按钮
烁。
3 在步骤1和2之间设定基准值。
或
可以进行稳定检测时：红色数字显示部上“ ”闪烁。
不可以稳定检测时：红色数字显示部上“ ”闪烁。
限定教导
1 按一次MODE按钮选择“TEACH模式”。无物体状态下按突
按下
按钮
出开关。
2 MODE指示灯/TEACH(黄色)闪烁。
转动
3 将突出开关转向“+”或“-”侧。
转向“+”侧：基准值比1中设定的值约高15%(低灵敏度)。
(注)
自动
转向“-”侧：基准值比1中设定的值约低15%(高灵敏度)。
(注)
(注1)：转换量的约15%为初始值。转换量在PRO模式下可在约5%～
200%(1%单位)之间切换。
4 可以进行稳定检测时：红色数字显示部上“ ”闪烁。
或
不可以进行稳定检测时：红色数字显示部上“ ”闪烁。
在窗口比较模式或应差模式中进行2点教导
● 这是使用2点教导设定基准值范围的方法(P-1，P-2)。
＜窗口比较模式＞ ＜应差模式＞
1_SL
(P-1)
交替闪烁
按下
按钮
2_SL
(P-2)
1 按一次MODE按钮选择“TEACH模式”。绿色数字显示部上
显示“ ”。
在物体存在情况下为第1点按下突出开关。
1_SL
(P-1)
2_SL
(P-2)
2 绿色数字显示部上“ ”闪烁。
按下
按钮
在物体存在情况下为第2点按下突出开关。
3 第1点(1_SL)和第2点(2_SL)的值在绿色数字显示部上交替闪烁。
交替闪烁
(注)
可以进行稳定检测时：红色数字显示部上“ ”闪烁。
不可以进行稳定检测时：红色数字显示部上“ ”闪烁。
或
交替闪烁
(注1)：如果设定后的值超过了最大值(最小值)，灵敏度将会设定为最大(最
小)。
在窗口比较模式或应差模式中进行3点教导
●●这是使用3点教导(P-1、P-2、P-3)通过设定“A”和“B”之间中点的基准值
(1_SL)以及“B”和“C”之间中点的基准值(2_SL)来设定基准范围的方法。
教导后，P-1、P-2和P-3将自动以升序排列，例如：最低的值位于“A”，其次位
于“B”，最高值位于“C”。
全自动教导
1 按一次MODE按钮选择“TEACH模式”。
按下
按钮
物体在装配线上移动的同时按下突出开关。
2 绿色数字显示部上显示“ ”。当物体通过时松开突出按
钮。
自动
MODE指示灯/TEACH(黄色)闪烁。
3 可以进行稳定检测时：红色数字显示部上“ ”闪烁。
或
不可以进行稳定检测时：红色数字显示部上“ ”闪烁。
在窗口比较模式或应差模式中进行1点教导
● 这是使用1点教导将任意设定值设定为所需值并设定基准范围的方法。
＜窗口比较模式＞ ＜应差模式＞
任意设定值 任意设定值
1_SL P-1 2_SL 1_SL 2_SLP-1
任意设定值任意设
定值
1 按一次MODE按钮选择“TEACH模式”。绿色数字显示部上
交替闪烁
按下
按钮
为“ ”。
在有物体的状态下按下突出开关。
2 将入光量减去转换值(100)得到的基准值(1_SL)以及将入光量
交替闪烁
加上转换值(100)得到的基准值(2_SL)在绿色数字显示部上交
替闪烁。(注1)(注2)
可以进行稳定检测时：红色数字显示部上“ ”闪烁。
或
交替闪烁
不可以进行稳定检测时：红色数字显示部上“ ”闪烁。
(注1)：
转换量100位数为初始值。可在PRO模式中设定转换值，并且可选
择使用“数字”或“百分比”。关于设定方法，请参阅“CPRO模
式／PRO6模式设置”。
(注2)：
如果设定后的值超过了最大值(最小值)，灵敏度将会设定为最大(最
小)。
＜窗口比较模式＞
1_SL B CA 2_SL
＜应差模式＞
1_SL 2_SL
B CA
1 按一次MODE按钮选择“TEACH模式”。绿色数字显示部上
交替闪烁
按下
按钮
显示“ ”。
有物体的状态下按突出开关。
2 绿色数字显示部上“ ”闪烁。
按下
按钮
按下
按钮
有物体的状态下为第2点按突出开关。
绿色数字显示部上“ ”闪烁。
3
有物体的状态下为第3点按突出开关。
4 “A”和“B”之间中点的基准值(1_SL)以及“B”和“C”之
交替闪烁
间中点的基准值(2_SL)在绿色数字显示部上交替闪烁。(注1)
可以进行稳定检测时：红色数字显示部上“ ”闪烁。
不可以进行稳定检测时：红色数字显示部上“ ”闪烁。
或
交替闪烁
(注1)：如果设定后的值超过了最大值(最小值)，灵敏度将会设定为最大(最
小)。
微分模式中的幅度调整
●
如果在PRO模式中选择了微分模式，单触定时器(10ms)将自动设定为最大灵敏度。
●
微分模式中的幅度调整可如下设定。调整后，不切换L/D模式或在一段时间内不做
任何操作变更的场合，该值都被自动记住。
●
可使用基准值微调功能设定基准值。详细信息，请参阅“9基准值微调功能”。
短距离 长距离
更改的灵敏度 更改的灵敏度
转动
PRO模式
13
●
当MODE指示灯/PRO(黄色)亮起时，可以设定PRO模式。
PRO1模式设定
按下
反应时间
按钮
切换功能
转动
(应差功能)
转动
(Shift功能)
转动
转动
M.G.S功能
转动
(投光停止)
(注1)：
如果在反应时间更改功能“ ”中选择超高速“ ”或高速“ ”，激光量可显示最
大为4,000的数字，但是如果选择标准“ ”或超长距离“ ”，则最大显示9,999。
(注2)：
仅可在反应时间切换功能“ ”中选择超长距离“ ”时选择(反应时间4ms以下)。
(注1)
按下
按钮
按下
按钮
按下
按钮
按下
按钮
按下
按钮
转动
转动
转动
转动
(超高速)反应时间：80!s以下
(高速)反应时间：150!s以下
(标准)反应时间：500!s以下
(超长距离)反应时间：4ms以下
应差：小
应差：标准
应差：大
Shift量：约15%(产品出厂时)
可在约5～200%范围内可设定(1%为单位增量)
转动
受光灵敏度：4级(注2)
受光灵敏度：3级
受光灵敏度：2级
受光灵敏度：1级
激光投光：ON
激光投光；OFF
PRO2模式设定
按下
转动
按钮
显示切换
功能
转动
显示更改
功能
转动
ECO模式
功能
转动
计时时间
保持功能
转动
当前值
保存功能
转动
已保存值
比较功能
按下
按钮
按下
按钮
按下
按钮
按下
按钮
按下
按钮
按下
按钮
转动
转动
转动
转动
没有数字显示切换
有数字显示切换
数字显示反转：OFF
数字显示反转：ON
ECO模式：OFF
ECO模式：ON
保持：OFF
保持：ON
(注1)：
为了清除数据，首先计时时间保持功
能设定为OFF。
关闭电源也可以清除数据。
已保存值
按下
按钮
入光量
PRO3模式设定
按下
按钮
数据库
加载功能
按下
(仅1台设备)
按钮
按下
按钮
按下按钮
当受光灵敏度
设置改变时，
改变后的受光
量灵敏度将显
示1瞬间。
<例>
1CH设定时
PRO4模式设定
按下
按钮
(复制功能)
转动
通信变换
许可/不
许可
转动
转动
(注1)：
当设定了在反应时间更改功能“ ”中的超高速“ ”，则复制功能不可用。
(注2)：
连接器型LS-401(P)无法显示。
外部输入
设定功能
转动
(备份功能)
(注1)
(注2)
(注2)
按下
按钮
按下
按钮
按下
按钮
按下
按钮
设定状态复制：OK
通信许可
通信不许可
转动
投光停止
全自动教导
限定教导/正面
限定教导/负面
转动
备份：OFF
备份：ON
转动
PRO5模式设定
从2005年5月起，本产品中0-ADJ设置功能已被删除。
按下
代码设定
按钮
功能
转动
(复归功能)
转动
转动
CUSTOM
模式显示
功能
(注1)：使用代码设定功能时，请参阅“D代码设定一览表”
按下
按钮
按下
按钮
按下
按钮
转动
(注1)
转动：代码选择
按下：确定
重启：OK
反应时间切换
M.G.S.
投光停止
数据库载入
代码设定(注1)
PRO6模式设定
● 输出1时
按下
按钮
(通常模式)
转动
转动
窗口比较
模式
转动
(启动微分模式)
转动
(结束微分模式)
按下
按钮
按下按钮
转动
转动
按下按钮
按下：确定
以1digit为
单位增量
以1%为
单位增量
转动
转动
数据库
保存功能
(注1)：当反应时间切换功能“ ”设
置为超高速“ ”时，不能设定
“ ”。
转动
按下
(仅1台设备)
按钮
转动
(全部)
(注1)
(全部)
(注1)
按下
按钮
按下
按钮
按下
按钮
转动
转动
转动
转动
按下按钮
按下按钮
按下按钮
<例>
1CH设定时
<例>
1CH设定时
<例>
1CH设定时
●输出2时
转动
转动
(应差模式)
按下
按钮
(通常模式)
转动
按下
按钮
转动
按下按钮
转动
按下按钮
按下：确定
代码设定一览表
14
绿色数字显示部 红色数字显示部
● 绿色数字显示部
第1位第2位第3位第4位
直接
代码
（输出1，输出2）
L-ON·D-ON
D-ON·L-ON
D-ON·D-ON
输出操作
L-ON·L-ON
直接
代码
OFF
ON延迟
OFF延迟
one-shot延迟
直接
代码
STD
H-SP
FAST
U-LG
● 红色数字显示部
第1位第2位（注） 第3位第4位
直接
代码
应差
H-02
H-02
H-03
H-03
H-01
H-01
锁定
复制
OFF
ON
OFF
ON
OFF
ON
直接
代码
外部
输入
投光停止
投光停止
自动教导
自动教导
限定Ⳮ
限定Ⳮ
限定ⳮ
限定ⳮ
备份
ON
OFF
ON
OFF
ON
OFF
ON
OFF
直接
代码
反应时间
M.G.S.
投光停止
数据库入载
D 代码
直接
代码
直接
代码
M.G.S.定时工作 反应时间
3级
2级
1级
4级
检测模式客户选择
通常2输出
窗式比较
启动微分
结束微分
应差
输出2 OFF
加亮部分表示默认代码（出厂设置）。
注： 连接类型LS-401(P)仅显示“ ”。
错误显示
15
● 如果发生错误，请采取下列措施。
措 施显示 错误描述
由于负荷短路导致过载。
检测头断开错误。
连接时传输错误。
光学通信
16
●
通过光通信综合使用数据库载入／保存功能和复制功能时，如下图所示只能对连接在
关闭电源以后检查负荷。
确认检测头连接。
确保放大器之间不松动或没有空隙。
放大器（主单元）右侧的放大器（子单元）进行载入/保存或复印的设定。但是，如果放
大器（子单元）正在连接（指示灯闪烁）PRO模式。正在设定或可传输/不可传输功能设
定为不可用时，无法进行载入/保存或复印。
并且，光通信进行时检测操作停止。
通信方向
母单元
子单元
SUNX Limited
Head Office
2431-1 Ushiyama-cho, Kasugai-shi, Aichi, 486-0901, Japan
Phone: +81-(0)568-33-7211 FAX: +81-(0)568-33-2631
Overseas Sales Dept.
Phone: +81-(0)568-33-7861 FAX: +81-(0)568-33-8591
http://www.sunx.co.jp/
PRINTED IN JAPAN
Loading...
