FOX-260 Li

Installation

Solar Charge Regulator

for LiFe(Y)PO4 Batteries

Solar Laderegler Solar Charge Regulator

0 |

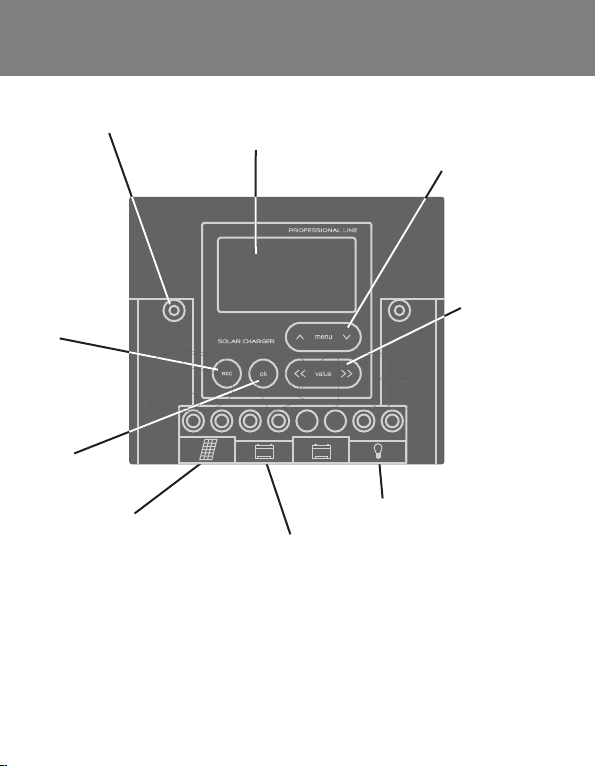

Übersicht

Befestigungslöcher

Display

Taste
Escape/undo

Taste

+

FOX-260

-

+

+

-

B1

Bestätigen

Anschluss für Solarmodule

Batterie 1 Anschluss (Wohnbereich)

Packungsinhalt: 1 x FOX-260 Li
2 x Befestigungsschrauben
1 x Bedienungsanleitung
1 x Abdeckkappe (aufgesteckt)

Tasten
Menue Navigation

Tasten
Parameter
Einstellung

-

-

+

B2

Verbraucher Anschluss (Output)

1

Wichtige Hinweise

1 |

Bitte lesen Sie VOR Inbetriebnahme des Ladereglers diese
Bedienungsanleitung sorgfältig durch!

[ ! ]

Wichtige Hinweise:

· Es dürfen nur Solarmodule als Spannungsquelle angeschlossen

werden - keine Windgeneratoren oder andere Ladegeräte.

· Die Leerlaufspannung Uoc des Solarsystems darf 50V nicht

überschreiten, ansonsten kann der Regler dauerhaft beschädigt
werden (siehe Typenschild des Moduls).

· Eine defekte oder vollständig entladene Batterie (U < 8,5 V)

kann aus Sicherheitsgründen mit dem FOX-260 Li nicht wieder
aufgeladen werden.

· Alle Vorsichtsmaßnahmen für Arbeiten mit Batterien und Leistungs-

elektronik müssen eingehalten werden.

· Alle Batterieleitungen zum Regler müssen entsprechend dem

verwendeten Leitungsquerschnitt abgesichert sein, diese
Komponenten gehören nicht zum Lieferumfang.

· Der Regler darf nicht mit Wasser oder kondensierender Feuchtig-

keit in Kontakt kommen und ist vor direkter Sonneneinstrahlung
zu schützen.

· An den FOX-260 Li dürfen nur Litium-Ionen-Akkus vom

Typ: LiFe(Y)PO4 angeschlossen werden.

· Der Regler darf nur in geschlossen Räumen verwendet werden.

DE | GB |

2

Beschreibung

2 |

FOX-260 Li für LiFe(Y)PO4 Akkus

Wir freuen uns, dass Sie sich für den FOX-260 Li mit modernster
Regeltechnik und beleuchtetem Display entschieden haben.
Den Regler kennzeichnet die einfache Bedienbarkeit und das elegante
Design. Die speziell für LiFe(Y)PO4 entwickelte Ladekennlinie holt das
Maximum an Leistung aus Ihren Solarmodulen, um die Energie
möglichst vollständig in der Batterie zu speichern. Hierbei werden die
besonderen Anforderungen der LiFe(Y)PO4 berücksichtigt.

Diese Akkutyp erfordert allerdings, dass vor Inbetriebnahme des
Reglers die vom Hersteller angegebenen Parameter über das
Menü im Regler eingestellt werden.

Der FOX-260 Li ist ein Solarladeregler für Modulströme bis zu 20 A,
geeignet für eine LiFe(Y)PO4 Batterie. Verbraucher können bis zu
einem Stromverbrauch von maximal 20 A angeschlossen werden. Der
adaptive Tiefentladeschutz überwacht und schützt die Batterie vor
schädlicher Tiefentladung, alternativ kann die Nachtlichtfunktion
genutzt werden. Bei der Nachtlichtfunktion wird in der Zeit, in der die
Module keinen Ladestrom liefern (also wenn es dunkel ist), ein
Verbraucher eingeschaltet. Ideal zum Betreiben eines Orientierungs­lichts oder kleiner Beleuchtung, um Einbrüche zu verhindern.

Der Regler erkennt beim Einschaltvorgang vollautomatisch, ob ein
12 V- oder 24 V-Batteriesystem angeschlossen ist. Die aktive
Rückstromsperre garantiert den Rückstromschutz und ermöglicht
einen extrem geringen Spannungsabfall zwischen Modul und Batterie.

Der Laderegler darf niemals parallel zu anderen Ladegeräten
betrieben werden! Eine sichere Überwachung der Laderströme ist

dann unmöglich.

An den Regler können Module beliebiger Hersteller mit einer
Leerlaufspannung kleiner 50V angeschlossen werden.

3

Beschreibung

2 |

Beim FOX-260 Li sind die Klemmen B1(-) und Output über die Minus­Leiterbahn direkt miteinander verbunden. Die Batterieleitung muß
unmittelbar an den Pluspolen der Batterien mit einer Sicherung von
20A versehen werden.

Die Grundparameter zur Definition der Lade- und Sicherheitsparameter
können über die Tastatur verändert und gespeichert.

Die aktuelle Batteriespannung kann auch als Grafik in Balkenform
dargestellt werden.

Sicherheitshinweise zu Lithium-Akkus:

- Bitte bedenken Sie, dass Lithium-Akkus bei unsachgemäßer
Anwendung ein Sicherheitsrisiko darstellen. Bitte immer zuerst
ausgiebig Information einholen und erst danach handeln. Die
Methode "... einfach mal probieren..." kann ein Risiko für Leib und
Leben darstellen.

- Lesen Sie bitte aufmerksam die Sicherheitshinweise des Hersteller
der Lithium-Akkus durch.

- schließen Sie nie mehrere Lithium-Akkus parallel oder in Reihe (wie
von Blei-Batterien gewohnt) wenn nicht ausdrücklich vom Hersteller
freigegeben. I.d.R sind dann besondere Schutzmaßnahmen
erforderlich

- bedenken Sie, dass im Brandfall toxische Gase vom Lithium-Akku
freigesetzt werden

DE | GB |

4

Ladephasen

3 |

Ladephasen der LiFe(Y)PO4 Batterie

1.: SoftStart:

Eine tiefentladene Batterie sollte unterhalb einer Spannung von
~10,0V nicht unmittelbar mit hohem Ladestrom geladen werden. Der
Regler begrenzt daher unterhalb dieses Spannungsbereichs den
Ladestrom auf etwa 2A.

2.: Schnellladung:

In der Schnellladephase wird mit dem gesamten zur Verfügung
stehendem solaren Ladestrom (empfohlen bis max. ~0,3C), bis zum
Erreichen der Schnellladespannung (~14,6V) geladen. In Anbetracht
der unstetigen solaren Ladeströme kann die Schnellladespannung
unter Umständen über Tage oder Wochen nicht erreicht werden. Die
Ladung über unbegrenzte Zeit ist jedoch nicht empfohlen, daher ist
diese Ladephase zusätzlich über eine Zeitsteuerung abgesichert, die
nach Ablauf einer einstellbaren maximalen Schnellladezeit die nächste
Ladestufe aktiviert.

Mit Erreichen der Schnellladespannung ist die Batterie bereits zu etwa
80% voll geladen.

3.: Vollladung:

In der anschließenden Vollladephase wird bei ausreichender solarer
Ladeleistung die Vollladespannung (= Schnellladespannung) konstant
gehalten, bis ein einstellbarer unterer Ladestrom (~0,01C)
unterschritten wird. Diese Ladephase führt der Batterie die restlichen
20% der für eine Vollladung benötigten Ladung zu. Die Zeitspanne bis
zum Erreichen der 100%igen Vollladung ist etwa doppelt so groß wie
die zum Erreichen der Schnellladespannung erforderlich war. Wird der
Ladestrom z.B durch gleichzeitige Belastung der Batterie nicht
innerhalb einer bestimmten einstellbaren Vollladezeit unterschritten,
wird mit der nächsten Ladephase fortgefahren.

4.: Abschaltung:

Eine dauerhafte Erhaltungsladung, wie von der Blei-Batterie bekannt,

5

Ladephasen

3 |

ist nicht zulässig. Daher wird in der letzten Ladephase der Ladestrom
vollständig abgeschaltet.

Der Restart des gesamten Ladezyklus erfolgt sobald die
Wiedereinschaltspannung (~13,6V @12V) unterschritten wurde oder
aber spätestens alle 2 Monate.

Softstart2.Schnellladung

[ V ]
[ A ]

14,6V

10,0V

2A

1.

3.

Vollladung

4.

Abschaltung

Ladezyklus-

Reset-Spannung

13,6V

DE | GB |

Abschaltstrom

1A

Ladespannung
Ladestrom

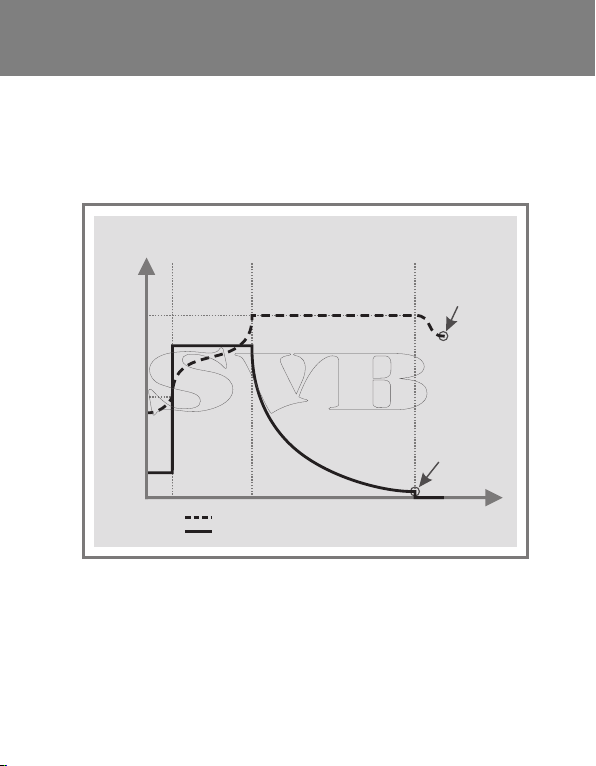

Diagramm: Ladephasen LiFe(Y)PO4

[ t ]

6

Schutz des LiFe(Y)PO4 Akkus

4 |

! Achtung bei LiFe(Y)PO4 reicht eine einzige zu
tiefe Entladung und die Batterie ist zerstört !

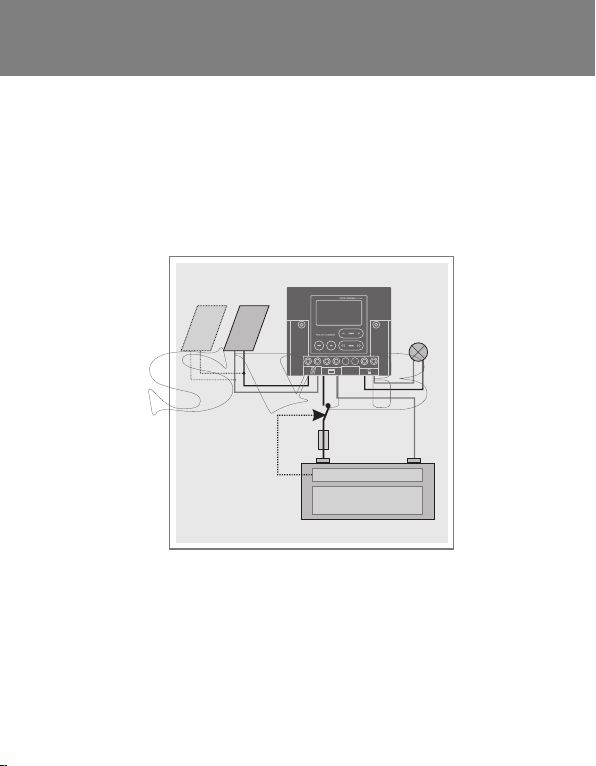

Es ist daher immer mindestens ein vom Batterie Management System

- BMS genannt - angesteuertes externes Schaltorgan zwischen

Ausgang Batteriesystem und (Batterie)Eingang des Solarladeregler zu
schalten, um die Batterie im Fehlerfall vollständig sicher zu trennen
(s. Bild Mindestbeschaltung).

FOX-260 Li

Solarmodule

FOX-260

LiFe(Y)PO4

-

-

+

+

-

+

B1

+

-+-

+

Relais
Über- und Tief­entladeschutz

Sicherung 20A
(flink)

BMS

4S / 8S - LiFe(Y)PO4

Batterie

Verbraucher

-

-

Diagramm: 1-Kanal Schutz

! Ohne diese zweite redundante Sicherheitsebene darf der FOX-260 Li
nicht mit einer LiFe(Y)PO4 -Batterie verbunden werden !

Beachten Sie hierzu auch die Angaben des Batterieherstellers.

7

+

Schutz des LiFe(Y)PO4 Akkus

4 |

Optimal wäre die Verwendung eines BMS mit zwei Schaltausgängen,
hiermit wird bei kritischer Überspannung (OVP) nur der Pfad zwischen
Solarmodulen und Solarreglereingang getrennt. Die Ladung würde
somit unterbrochen, der Solarladeregler aber weiterhin mit Spannung
versorgt.

Ein zweites Schaltorgan unterbricht dann bei kritischer Unterspannung
(LVP) den Pfad zwischen Ausgang Batteriesystem und (Batterie)­Eingang Solarladeregler.

FOX-260 Li

Solar Modules

Solarmodule

FOX-260

-

-

+

+

Überspannung

-

-

+

+

Relay

Relais

overvoltage

protection

Schutz gegen

FOX-260

LiFe(Y)PO4

LiFe(Y)PO4

-

-

+

+

+

+

-+-

-+-

B1

B1

Relais
Schutz gegen
Tiefentladung

Fuse 20A (fast acting)

Sicherung 20A
(flink)

4S / 8S - LiFe(Y)PO4

4S / 8S - LiFe(Y)PO4

+

+

BMS

BMS

Battery

Batterie

Consumers

Verbraucher

-

+

-

+

-

-

DE | GB |

8

Anschluss

5 |

Montage

Zur besseren Wärmeabfuhr muss der Regler auf einem senkrechten,
nicht oder nur schwer brennbaren Untergrund mit den beiden
beiliegenden Schrauben montiert werden.
Weiterhin muss der Bauraum ober- und unterhalb des Reglers für
mindestens eine Reglerhöhe freigehalten werden, um den erforder­lichen Kühlluftstrom zu gewährleisten.

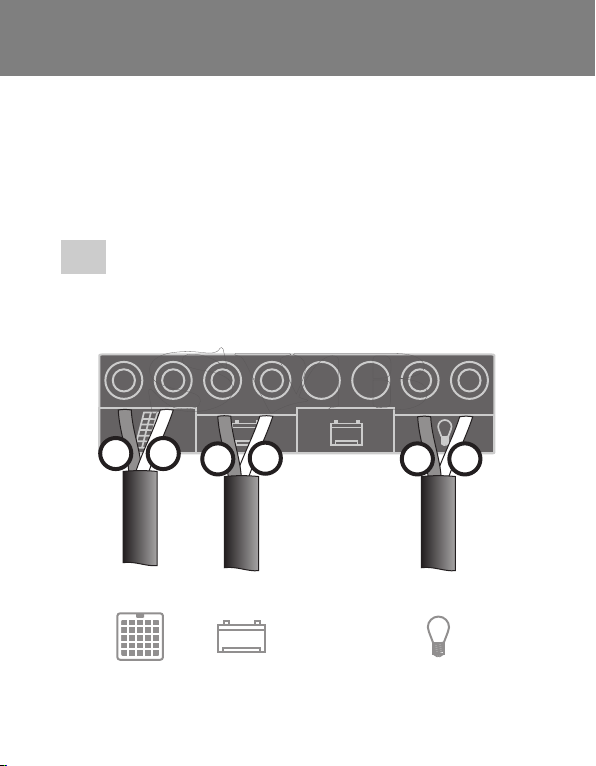

Anschluss:

Achtung: Im Betrieb kann der Kühlkörper heiß werden. Klemmen

[ ! ]

Sie in beliebiger Reihenfolge die Kabel wie unten gezeigt an.
Polarität beachten!

-

+

+

Solarmodul

9

+

-

+

Batterie 1

-

B1

-

1

-

+

B2

Verbraucher

+

-

+

-

Anschluss

5 |

Sobald die Batterie 1 angeklemmt wird startet der Regler. Während der
Startphase führt der Regler einen Selbsttest durch und erkennt die
Systemspannung (beachten Sie das Display).

Überprüfen Sie zum Abschluss der Installation bitte noch einmal alle
elektrischen Verbindungen auf festen Sitz.
Achtung: Dieser Punkt ist unbedingt zu beachten, da sich

[ ! ]

lose Klemmverbindungen unzulässig stark erwärmen
können und somit ein potentielles Sicherheitsrisiko
darstellen.

Während der Startphase zeigt der Regler im Display die Versions-Nr.
der Software und die als Systemspannung erkannte Batteriespannung
an.

Wollen Sie den Reset-Vorgang wiederholen, müssen Sie nur die
Leitung von "B1+" für mindestens 10sek. von der Klemme entfernen.

Der Strom für die Verbraucher an der Output Klemme wird immer von
Batterie 1 entnommen.

Wichtiger Hinweis:

Die Minuspole der Solarmodule dürfen nicht mit der Fahrzeug-

[ ! ]

masse verbunden werden, ansonsten wird der Solar-Laderegler
überbrückt und somit unwirksam. In der Folge kann dies zu einer
unkontrollierten Überladung der Batterien führen!

DE | GB |

10

FOX-260 Li Funktionen

6 |

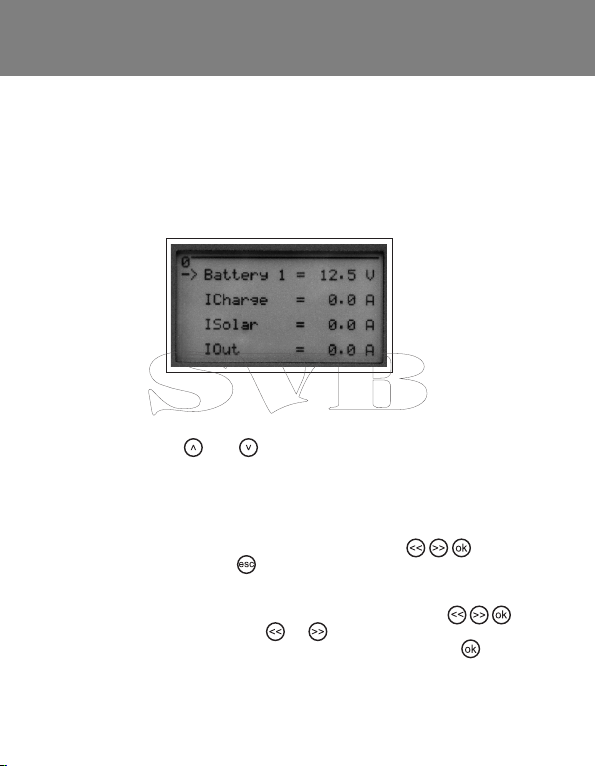

Schließen Sie den FOX-260 Li an, können Sie komfortabel alle
Spannungen, Ströme, Ladezustände auf dem großen und beleuchteten
Display und teils als Grafik ablesen. Darüber hinaus können Sie
zahlreiche Parameter verändern wie z. B. Lade-Endspannungen,
maximale Entladetiefe und vieles mehr. Nachdem Sie den Luxus einmal
kennen gelernt haben, wollen Sie auf den FOX-260 Li nicht mehr
verzichten.

Die Bedienung des FOX-260 Li ist sehr einfach, da alle Menüs nach
dem gleichen Prinzip aufgebaut sind:
Mit den Pfeiltasten und werden die einzelnen Anzeigemasken
aufgerufen.

Bei den Anzeigemasken wird zwischen einer reinen Datenausgabe und
einer Parameteranzeige unterschieden:

1.) Datenausgaben:

Bei den Anzeigemasken für die Datenausgaben haben die Tasten
keine Funktion. Mit der -Taste wird direkt wieder
die Standardanzeige angezeigt.

2.) Parameteranzeige:

Bei den Anzeigemasken für die Parameteranzeige sind die Tasten
aktiviert. Sobald man oder betätigt, wird die
vorherige oder nächste mögliche Option für diesen Parameter
angezeigt. Erst mit Betätigen der Taste werden die Daten ge­speichert. Während des Speichervorgangs wird im Display "saving..."
ausgegeben, am Ende der erfolgreichen Speicherung “saved".

11

FOX-260 Li Funktionen

6 |

Mit der Taste wird die Eingabe rückgängig gemacht und die
ursprünglichen Daten werden wieder hergestellt (Undo-Funktion). Bei
nochmaligem Betätigen der -Taste springt die Anzeige dann zurück
in die Standardanzeige.

Werden für 15 Sekunden keine Eingaben in einer Parameteranzeige
getätigt, springt die Anzeige automatisch wieder zurück auf das
Standard-Display.

Wird eine Anzeige der Datenausgabe für länger als 20 min. angezeigt,
legt der Regler diese als Standard-Display fest. Zu dieser Anzeige
springt der Regler zurück, wenn die -Taste betätigt wurde.

DE | GB |

12

Menü-Funktion FOX-260 Li

7 |

Display-Anzeige:Menü Bedeutung:

0

0

-> Battery 1 = 12.9 V
ICharge = 0.0 A
ISolar = 0.0 A
IOut = 0.0 A

1

1

-> Battery 1

0 % 50 % 100 %

2

2

Mode Output

AUTO LAMP ON OFF

<< >>

3

3

Load Switch OFF

11.7 V

<< >>

13

Batt. 1: akt.Batteriespannung
I Charge: akt. Ladestrom
I Solar: akt. Modulstrom
I Out: akt. Verbrauchsstrom

"->" Batterie, die momentan
geladen wird

Balkendiagramm: Ladezustand

Nutzungsart der Output­Klemme

Spannung bei der die Verbrau­cher (Output) abgeschaltet
werden.
Bereich: 11,4V...11,7V...12,5V
(bei 12V System)

Menü-Funktionen FOX-260 Li

7 |

Display-Anzeige:Menü Bedeutung:

4

4

Battery 1 Type

LiFeYP04 only

<< >>

5

5

FastCharge

14.6 V

<< >>

Erwärmung der Batterie. Bitte beachten Sie hierzu unbedingt die
Angaben des Batterieherstellers.

Bereich: 14,0V ... 14,6V ... 15,2V (bei 12V System)

6

6

Timeout FastCharge

8.0 h

<< >>

Zeit nicht erreicht werden. Lithium Akkumulatoren sollten jedoch nicht
unbegrenzt lange geladen werden, daher schaltet der Regler nach
Ablauf dieser Zeitdauer in die nächste Ladephase weiter.
Bereich: 4h ... 8h ... 20h

Dieser Regler ist ausschließlich
für Akkus vom Typ LiFeYP04
geeignet, keine Einstellung
möglich.

Eine höhere Schnellladespan­nung bewirkt bei entsprechend
vorhandenem solarem Lade­strom eine schnellere
Aufladung. Dies geht jedoch
einher mit einer erhöhten

Falls nicht genügend Lade­strom vorhanden ist oder bei
gleichzeitiger Entladung kann
unter Umständen die Schnell­ladespannung für unbestimmte

DE | GB |

14

Menü-Funktionen FOX-260 Li

7 |

Display-Anzeige:Menü Bedeutung:

7

7

Charge Switch OFF

1.0 A

<< >>

kontinuierlich sinkt. Der Regler hält daher die Ladespannung konstant
und schaltet bei Unterschreitung des eingestellten Stroms die Ladung
vollständig ab.
Bereich: 0,2A ... 1,0A ... 2,0A

8

8

Timeout FullCharge

16.0 h

<< >>

lierten Dauerladung den Ladestrom ab.
Bereich: 8h ... 16h ... 40h

9

9

Restart Charge

13.6 V

<< >>

Bereich: 13,0V ... 13,6V ... 14,2V (bei 12V System)

15

Nach Erreichen der Schnell­ladespannung benötigen
Lithium Batterien zur 100%igen
Vollladung noch weitere
Ladezeit, in der der Ladestrom

Wird der Abschaltstrom in der
Vollladephase nicht innerhalb
dieser Zeitspanne erreicht,
schaltet der Regler zur
Verhinderung einer unkontrol-

Sinkt die Batteriespannung
bspw. durch Einschalten eines
Verbrauchers unter diesen Wert
wird ein neuer Ladezyklus
gestartet.

Menü-Funktionen FOX-260 Li

7 |

Display-Anzeige:Menü Bedeutung:

10

10

ChargeTemp High

45.0 C

<< >>

Überschreiten des eingestellten Temperaturwertes den Ladestrom.
Bereich: 30°C ... 45°C ... 75°C

11

11

ChargeTemp Low

- 0.0 C

<< >>

Ladestrom bei Unterschreiten des eingestellten Temperaturwertes.
Bereich: -25°C ... 0°C

12

12

Contrast

50 %

<< >>

Lithium-Batterien dürfen nur bis
zu einer vom Hersteller frei­gegebenen oberen Ladetem­peratur geladen werden. Der
Regler unterbricht daher bei

Lithium-Batterien dürfen nur
oberhalb einer vom Hersteller
freigegebenen Minimaltem­peratur geladen werden. Der
Regler unterbricht daher den

Kontrasteinstellung des
Displays

DE | GB |

16

Menü-Funktionen FOX-260 Li

7 |

Bedeutung der Datenausgabe:

Battery 1 = aktuelle Batteriespannung an Klemme B1
ICharge = aktueller Ladestrom
ISolar = aktuell von den Modulen erzeugter Strom
(dieser Wert kann größer als ICharge sein, wenn der
Laderegler den Ladestrom reduziert um ein Überladen
der Batterie zu verhindern)
IOut = aktueller Verbrauchsstrom

Bedeutung der Parameteranzeigen:

Mode Output:

Setzt die Nutzungsart der Output Klemme. Es stehen 4 Funktionen zur
Verfügung:

 AUTO
 LAMP
 ON
 OFF

Bei AUTO schaltet der Regler die Verbraucher automatisch aus, falls
die Batterie zu stark entladen ist. Steigt die Batteriespannung wieder
an, werden die Verbraucher automatisch wieder eingeschaltet.

Bei LAMP geht der Regler davon aus, dass an der Output-Klemme
eine kleine Leuchte (z.B. als Orientierungslicht) angeschlossen ist.
Diese Leuchte wird dann jede Nacht, sobald das Modul keinen
Ladestrom mehr liefert, eingeschaltet und bei Tagesanbruch wieder
ausgeschaltet. Der Tiefentladeschutz ist weiterhin aktiv.

Bei ON und OFF verbleibt der Status der Klemme dauerhaft in der
gewählten Position. Bei ON liegt an der Klemme die Spannung der
Batterie 1 an.

17

Menü-Funktionen FOX-260 Li

7 |

ACHTUNG: Mit der Stellung ON ist jeglicher Schutz vor

[ ! ]

Tiefentladung der Batterie 1 deaktiviert.

Load Switch OFF:

Für den Tiefentladeschutz wird ein Spannungswert eingegeben. Wird
diese Spannung unterschritten, werden die Verbraucher ausge­schaltet. Wird die Batterie wieder nachgeladen, d.h. Spannung erhöht
sich wieder um 0,4V, dann werden automatisch die Verbraucher wieder
eingeschaltet.

Nach Änderungen der Einstellung der Output-Funktion, wird der
Spannungswert auf den für diese Funktion definierten Standardwert
zurückgesetzt.

Standardwerte:
Funktion: AUTO = 10 % Restkapazität (11,4 V@12V)
Funktion: LAMP = 30 % Restkapazität (11,7 V@12V)

Bei der Funktion ON und OFF wird dauerhaft der Ausgang EIN- bzw.
AUS-geschaltet. Der Tiefentladeschutz ist damit dauerhaft deaktiviert.

Kontrast:

Zur besseren Lesbarkeit des Display unter verschiedenen
Beleuchtungsverhältnissen kann der Kontrast eingestellt werden.

DE | GB |

18

Technische Daten FOX-260 Li

8|

Allgemeine technische Daten:

Merkmal Wert/Einheit

Systemspannung 12V / 24V automatisch

- keine Erkennung < 6V

- Erkennung 12 V 6V - 17,0V

- Erkennung 24 V > 17,0V
Betriebsspannung 8,5V ... 35V

Überladeschutz max. 20A bei 25°C
Temp. Kompensation -1mV/°K @12V, -2mV/°K@24V
Regelfrequenz 244Hz
max. Klemmenspannung 50V (Uoc auf Modullabel)

Tiefentladeschutz max. 20A bei 25°C

- Ein-/Ausschaltverzögerung 1min

Nachtlichtfunktion max. 20A bei 25°C

- einschalten wenn kein Ladestrom

- ausschalten wenn Ladestrom fließt

- Ein-/ Ausschaltverzögerung 10 min

Display beleuchtetes grafisches LCD
128 x 64 Pixel

Anschlussklemmen VA Schraube, max. 16mm²
Sicherungen an B1, B2 25A, intern eingelötet
Eigenstrombedarf (beleuchtet) 7,0 (18,0) mA
Spannungsverlust 0,0 - 0,27V (bei 0 - 20A)
Umgebungsbedingungen -25°C ... + 50°C, nicht tauend
Lagerbedingungen -25°C ... + 80°C
Batterieumschalter Relais, bistabil
Schutzart IP 22
Gewicht 300g

19

Gewährleistung

9 |

Hinweise zu Garantieleistungen

Für das an Sie gelieferte Gerät gemäß Rechnung gewährt der
Hersteller ab Kaufdatum eine 24-monatige Garantie. Zum Nachweis
der Garantie gilt nur der Kaufbeleg. Alle innerhalb der Garantie
auftretenden Funktionsfehler, die nachweisbar trotz sachgemäßem
Gebrauch entstanden sind, beheben wir bis 24 Monate nach
Kaufdatum kostenlos. Zur Durchführung der Garantiearbeiten muss
das defekte Gerät für den Hersteller kostenlos an das Werk geschickt
werden. Es bleibt unserer Wahl überlassen, ob wir die defekten Teile
reparieren oder austauschen. Ausgetauschte Teile gehen in unser
Eigentum über. Die Kosten für den Rückversand werden vom Kunden
getragen. Durch die Erbringung von Garantieleistungen tritt keine
Verlängerung der ab Kaufdatum eingeräumten Garantiezeit ein. Die
Garantiezeit für Teile, die im Rahmen der Garantie ausgetauscht
werden, läuft mit Ende der Garantiezeit ab.

Von der Garantie ausgenommen sind:

- Schäden, die auf Nichteinhaltung der Hinweise der

Bedienungsanleitung zurückzuführen sind.

- Schäden, durch Verpolung, Überstrom, Überspannung und

Blitzschlag.

- Geräte, die von Kundenseite geöffnet wurden.

Durch die Herstellergarantie wird die gesetzliche Gewährleistungs­pflicht nicht eingeschränkt.

Das Produkt entspricht den Bestimmungen der EMV-Richtline
89/336/EWG. Die vollständige Konformitätserklärung ist einsehbar
unter: www.sunware.de

Hersteller:

SunWare GmbH & Co KG
Düsseldorfer Str. 80
D-47239 Duisburg www.sunware.de

Irrtümer und Änderungen vorbehalten.

DE | GB |

20

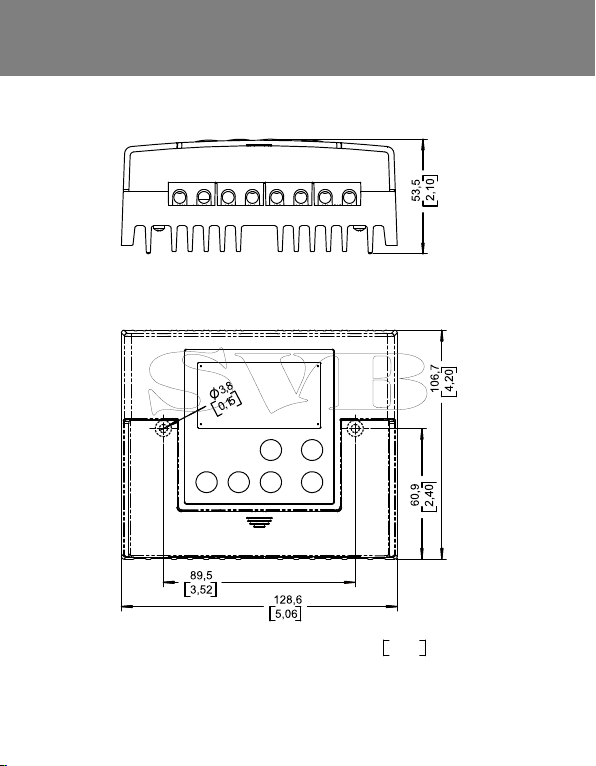

Abmessungen

10|

inches

mm

21

0 |

Overview

Mounting holes

Display

Keys
Menu navigation

Key
Escape/undo

Key

+

FOX-260

-

+

-

+

-

B2

B1

-

+

Confirm

Connection for solar modules

Consumer connection (output)

Battery 1 connection (living area)

Package contents: 1 x FOX-260 Li
2 x mounting screws
1 x operating instruction
1 x cover for connecting terminals (plugged)

Keys
Parameter
setting

DE | | GB

22

Important note

1 |

Please carefully read these operating instructions prior to the first
operation of the charge controller!

[ ! ]

Important notes:

· Only connect solar modules as voltage sources – do not connect

any wind generators or other charging devices.

· The off-load voltage Uoc of the solar system must not exceed 50V;

otherwise, the controller may be permanently damaged (see type
plate of the module).

· A faulty or totally discharged battery (U < 8,5 V) must not be

recharged using the FOX-260 due to safety reasons.

· All precautions regarding work with batteries and power electronics

must be observed.

· All battery cables to the controller must be fuse-protected in

accordance to the used wire cross section, these components
are not included in the scope of supply.

· The controller must not get in contact with water or condensing

humidity and is to be protected against direct solar radiation.

· At the FOX-260 Li only lithium-ion batteries of type: LiFe(Y)PO4

may be connected.

· Only use the controller in closed rooms.

23

Description

2 |

FOX-260 Li for LiFe(Y)PO4 batteries

We are pleased that you decided on the FOX-260 Li with cutting edge
control engineering and illuminated display.
The controller is characterized by its ease of operation and elegant
design. The specifically for LiFe(Y)PO4 types developed charge
characteristic curves gets the maximum energy from your solar panels
to save energy as fully as possible in the battery.

However, this battery type requires that before using the regulator
the specific parameters provided from your battery manufacturer
are set using the menu in the controller.

The FOX-260 Li is a solar charge controller for currents up to 20 A,
suitable for one LiFe(Y)PO4 battery. Consumers can be connected up
to a current consumption of 20 A maximum.
The adaptive deep discharge protection monitors and protects the
battery against damaging by total discharge and alternatively the
nightlight function can be used. When using the nightlight function, a
consumer will be switched on during the time the modules do not
supply charge current (i.e. when it is dark). Ideal for the operation of an
orientation light or small lights for the prevention of break-ins.

On switching on, the controller recognises fully automatically whether
a 12 V or 24 V battery system is connected. The active battery cut-out
ensures the protection against reverse current and allows for an
extremely low voltage drop between module and battery.

The charge controller must never be operated in parallel with other
chargers! A reliable monitoring of charging currents is then
impossible.

To the controller modules from any manufacturer with an open circuit
voltage smaller 50V can be connected.

DE | |GB

24

Description

2 |

In the case of the FOX-260 Li the terminals B1(-) and Output are
directly connected with each other via the negative conductor. The
battery line must be provided with a 20A fuse directly at the plus poles
of the batteries.

The basic parameters to define the loading and security parameters
can be changed and saved using the keyboard.

Current battery voltages may also be additionally presented as a
graphic in bar form.

Safety advice to the lithium batteries:

- Please keep in mind that lithium batteries pose a safety hazard if

used improperly. Please first extensively seek information and act
afterwards. The method "... just try it ..." may represent a risk to life
and limb.

- Please read carefully the safety instructions of the manufacturer of

lithium batteries.

- Never connect lithium batteries in parallel or in series (as typical for

lead-acid batteries) if not expressly approved by the manufacturer.
Usually, special protective tools are then required.

- Remember that in case of fire toxic gases can be released from the

lithium battery.

25

Loading Phases

3 |

Loading Phases of LiFe(Y)PO4 Battery

1.: Soft Start:

A deeply discharged battery should not be charged directly with a high
charging current below a voltage of ~ 10.0V. Therefore, the controller
limits this voltage range below the charging current to about 2A.

2.: Quick Charge:

In the rapid charging phase, with the entire available stationary solar
charging current (recommended max. ~ 0.3C) until reaching the rapid
charging voltage (~ 14,6V). In view of the discontinuous solar
charging currents, the fast-charging voltage can not be achieved under
certain circumstances for days or weeks. The charge for an unlimited
time is not recommended, therefore, this loading phase is also
guaranteed by the additional timing after a preset "maximum fast
charge time" activates the next charging stage.

Upon reaching the fast charge voltage the battery is charged already
to about 80%..

3.: Full Charge:

In the subsequent full-charge phase, the full charge voltage (= fast
charge voltage) is kept constant by an adjustable lower charging
current (~ 0,01C) is exceeded with sufficient solar charging power.
This loading phase brings the remaining 20% of a full charge into the
battery. The time to reach the 100% full charge is approximately twice
as large as the charging voltage to reach the required speed. To
prevent continously charging of the battery an adjustable full-charge
timeout could be set.

4.: Disconnect

A permanent trickle charge as of the known lead-battery is not
permitted. Therefore, in the final charging phase the charging current
is switched off completely.

The restart of the entire charging cycle takes place once the voltage

DE | |GB

26

Loading Phases

3 |

.

was below 13.6V @12V or at least every two months charging phase.

Soft Start2.Fast Charge

[ V ]
[ A ]

14,6V

10,0V

2A

1.

Charge Voltage
Charge Current

3.

Full Charge

4.

Cut Off

Chargecycle­Resetvoltage

13,6V

Cut Off

Current

1A

[ t ]

Diagramm: Loading Phases

27

Protection of LiFe(Y)PO4 batteries

4 |

! Caution for LiFeYPO4 just one deep discharge of
the battery and battery is destroyed!

It is therefore always at least one of the battery management system ­called BMS - controlled external switching device between output
battery system and the (battery)input of the solar charge controller in
case of failure to separate the devices completely safe (see image: 1­Chanel Protection).

Solar Modules

FOX-260 Li

FOX-260

LiFe(Y)PO4

-

-

+

+

-

+

B1

+

Consumers

-+-

+

Relay
over- and under-­voltage protection

Fuse 20A
(fast acting)

BMS

4S / 8S - LiFe(Y)PO4

Battery

-

+

-

Diagram: 1-Chanel Protection

! Without this second redundant security level the FOX-260 Li should
not be connected to a LiFe(Y)O4 battery!

Please also refer to the specifications of the battery manufacturer.

DE | |GB

28

Protection of LiFe(Y)PO4 batteries

4 |

The ideal would be to use a BMS with two switching outputs, hereby
through critical overvoltage protection (OVP), only the path between
the solar modules and solar controller input is disconnected. The
charge would thus interrupted the solar charge controller but still
supplied with power.

A second switching device interrupts then at critical low voltages (LVP)
the path between output battery system and solar charge controller
battery input.

FOX-260 Li

FOX-260

FOX-260

LiFe(Y)PO4

LiFe(Y)PO4

-

-

+

+

B1

B1

+

+

-+-

-+-

+

+

Relay

Relay

undervoltage

undervoltage

protection

protection

Fuse 20A (fast acting)

Fuse 20A
(fast acting)

BMS

BMS

4S / 8S - LiFe(Y)PO4

4S / 8S - LiFe(Y)PO4

Battery

Battery

Consumers

Consumers

-

+

-

+

-

-

-

-

Solar Modules

Solar Modules

-

-

+

+

+

+

Relay

overvoltage

overvoltage

protection

protection

Relay

Diagram: 2-Chanel Protection

29

Connection

5 |

Installation

For better heat dissipation, the controller must be mounted with the
two enclosed screws onto a vertical, fireproof or flame-retardant base.
Furthermore, the installation space above and below the controller
must be kept free for at least one controller height to ensure the
required cooling air flow.

Connection

Attention: During operation the cooling element can become hot.

[ ! ]

Connect the cables in random order, as described below.

Observe the polarity!

-

+

+

-

Solar module

+

B1

+

Battery 1

1

-

B2

-

Consumer

+

-

+

DE | | GB

-

30

-

+

Connection

5 |

When battery 1 is connected, the controller will start. During the start
phase, the controller carries out a self-test and detects the system
voltage (please note the display).

At the end of the installation, please check once again that all electrical
connections have a firm fit.
Attention: It is absolutely essential to comply with this since loose

[ ! ]

terminal connections may become unacceptably hot and thus
present a potential safety risk.

During the start phase, the controller indicates – in the display – the
software version number and the battery voltage detected as the
system voltage.

If you want to repeat the reset process, just remove the line of "B1+"
from the terminal for at least 10 seconds.

Power for consumers at the output terminal is always taken from
battery 1.

Important note:

The solar module minus poles must not be connected with the

[ ! ]

vehicle mass; otherwise, the solar charge controller is bridged
and thus ineffective. As a result, this may lead to the uncontrolled
overcharge of batteries!

31

FOX-260 Li functions

6 |

Connect the FOX-260 Li and conveniently read off all voltages,
currents, charging conditions on the large, illuminated display and
partly in the form of graphics. Additionally, you can change many
parameters, such as cut-off voltages, maximum discharge depth and
many more.
Once you experienced the luxury, you will never want to be without the
FOX-260 Li again.

The operation of the FOX-260 Li is very easy because all menus are
structured on the same principle:
The arrow keys and call up the individual display screens.

The display screens distinguish between the pure data output and the

parameter display:

Data output:

On the display screens for the data output the keys have no
functions. Using the key will return you to the default display.

Parameter display:

On the display screens for the parameter display the keys
are activated. When you use or , the previous or next option for
this parameter will be displayed. Only when you use the key , the
data will be saved.

DE | | GB

32

FOX-260 Li functions

6 |

During the saving process the display will show "saving...", at the end
of a successful save it will display “saved".
The key cancels the entry and restores the original data (Undo
function). Using the key again will return you to the default display.

If no entries are made in a parameter display for 15 seconds, the
display automatically reverts back to the default display.

If the display for data output is open for more than 20 minutes, the
controller will make this the default display. This is the display you will
return to when the key is used.

33

Menu functions FOX-260 Li

7 |

Display screens:Menu Meaning:

0

0

-> Battery 1 = 12.9 V
ICharge = 0.0 A
ISolar = 0.0 A
IOut = 0.0 A

1

1

-> Battery 1

0 % 50 % 100 %

2

2

Mode Output

AUTO LAMP ON OFF

<< >>

3

3

Load Switch OFF

11.7 V

<< >>

Batt. 1: actual voltage battery 1
I Charge: actual charge current
I Solar: actual module current
I Out: actual load current
"->" Battery actual being
charged

Bar diagram: battery condition

Function of the output terminal

Voltage where the load (output)
is switched off.
Range: 11,4V ... 11,7V ... 12.5V
(90% to 10% of capacity)

DE | | GB

34

Menu functions FOX-260 Li

7 |

Display screens:Menu

4

4

Battery 1 Type

LiFeYP04 only

<< >>

5

5

FastCharge

14.6 V

<< >>

by increased heating of the battery. Please be sure to observe the
instructions of the battery manufacturer.

Range: 14,0V ... 14,6V ... 15,2V (12V system)

6

6

Timeout FastCharge

8.0 h

<< >>

However, lithium batteries should not be charged indefinitely, so the
controller will switch after this period of time to the next loading
phase.
Range: 4h ... 8h ... 20h

Meaning:

This control is only suitable for
battery type LiFeYP04, no
adjustment possible.

A higher fast charge voltage
causes a faster charge in
accordance with existing solar
charging current.

However, this is accompanied

If insufficient charging current is
present or during concomitant
discharge may interfere with the
quick-charge voltage for an
indefinite time are not achieved.

35

Menu functions FOX-260 Li

7 |

Display screens:Menu

7

7

Charge Switch OFF

1.0 A

<< >>

decreases. Therefore, the controller keeps the charging voltage
constant and switches off the charge completely when below the set
current.
Range: 0,2A ... 1,0A ... 2,0A

8

8

Timeout FullCharge

16.0 h

<< >>

trickle charge from the charging current.
Range: 8h ... 16h ... 40h

9

9

Restart Charge

13.6 V

<< >>

Range: 13,0V ... 13,6V ... 14,2V (at 12V system)

Meaning:

After reaching the fast-charging
voltage lithium batteries need to
100% full charge even more
charge time. In this phase the
charge current continuously

If the turn-off current in the full
loading phase is not reached
within this time period, the
controller switches off the
current to prevent uncontrolled

If the battery voltage drops
below that value, for example a
load is swichted ON, the
regulator starts a new charging
cycle.

DE | | GB

36

Menu functions FOX-260 Li

7 |

Display screens: Menu

10

10

ChargeTemp High

45.0 C

<< >>

interrupts the charging current.
Range: 30°C ... 45°C ... 75°C

11

11

ChargeTemp Low

- 0.0 C

<< >>

charging current when the temperature falls below the set value.
Range: -25°C ... 0°C

12

12

Contrast

50 %

<< >>

Meaning:

Lithium batteries can only be
charged up to a, by the
manufacturer given, maximum
loading temperature. When this
level is reached the controller

Lithium batteries may only be
charged above a minimum
temperature, permitted by the
manufacturer. Therefore, the
controller interrupts the

Contrast setting of the display
for better readability

37

Menu functions FOX-260 Li

7 |

Significance of the data output:

Battery 1 = Present battery voltage on terminal B1
ICharge = Present charge current
ISolar = Present current generated by the modules
(this value may be greater than ICharge when the
charge controller reduces the charge current to prevent
a battery overcharge)
IOut = Present load current

Significance of the parameter displays:

Mode Output:

Sets the type of use of the output terminal. 4 functions are available:

 AUTO
 LAMP
 ON
 OFF

When AUTO is selected, the controller automatically switches OFF the
consumers if the battery is discharged. If the battery voltage increases
again (>0,4V@12V), the consumers will be switched ON again
automatically.

When LAMP is selected, the controller presumes that a small light (e.g.
as orientation light) is connected to the output terminal. This light will
then be switched on every night, as soon as the module does no
longer supply charge current, and switched off again at dawn. The
total discharge protection remains active.

When ON or OFF is selected, the status of the terminal remains
permanently in the selected position. In the case of ON the voltage of
battery 1 is applied to the terminal.

DE | |GB

38

Menu functions FOX-260 Li

7 |

WARNING: Selecting the position ON deactivates any protection

[ ! ]

against total discharge of battery 1.

Load Switch OFF:

For the deep discharge protection, a voltage value is set. If the battery
voltage is below that value, the OUTPUT is switched OFF. If the battery
is recharged again, the voltage increased again by more than 0.4V,
then the consumer will be automatically turned ON again.

If the setting of the output function is modified, the voltage value is
reset to the default value defined for that function.

Default Values:
Function: AUTO = 10 % residual capacity(11,4 V@12V)
Function: LAMP = 30 % residual capacity(11,7 V@12V)

When set ON or OFF function, the output is set permanently. The deep
discharge protection is deactivated.

Contrast:

To make the display easier to read in different lighting conditions, you
can adjust the contrast.

39

Technical data FOX-260 Li

8 |

General technical data:

Characteristic Value/Unit

System voltage 12V / 24V automatic

- no recognition < 6V

- recognition 12 V 6V – 17.0V

- recognition 24 V > 17.0V

Operating voltage 8,5V ... 35V

Overcharge protection max. 20A @ 25°C
Temp. compensation -1mV/°K @12V, -2mV/°K@24V
Control frequency 244Hz
Max. terminal voltage 50V (Uoc on module label)

Total discharge protection max. 20 A @ 25°C

- Switch-on/switch-off delay 1 min

Nightlight function max. 20A @ 25°C

- switch on when no charge current

- switch off when charge current flowing

- Switch-on/switch-off delay 10 min

Display Illuminated graphic LCD
128 x 64 pixel

Terminals VA screw, max. 16mm²
Fuses on B1, B2 25A, internally soldered
Power required by the unit (illuminated) 7,0 (18,0) mA
Voltage loss 0.0 – 0.27V (@ 0 - 20 A)
Ambient conditions -25° C ... + 50° C, non-thawing
Storage conditions -25° C ... + 80° C
Battery selector switch Relay, bistable
Type of protection IP 22
Weight 300 g

DE | |GB

40

Warranty

9 |

Notes regarding warranty

For the unit supplied to you according to the invoice, the manufacturer
will assume a warranty of 24 months starting at the purchase date. The
purchase receipt shall be the only proof of warranty. All functional
faults occurring during the warranty period in spite of the proper use
will be remedied free of charge up to 24 months after the purchase
date. The faulty unit must be sent to the manufacturer's work free of
charge for the warranty work to be carried out. It shall be left to our
discretion either to repair or to replace the faulty parts. Replaced parts
will become our property. The customer shall bear the costs for return
delivery. The warranty services rendered shall not extend the warranty
period granted starting from the date of purchase. The warranty period
for parts being replaced under the warranty shall end with the original
warranty period.

The following is excluded from the warranty:

- Damages resulting from nonobservance of the notes in the operating

instructions

- Damages caused by reverse polarity, overcurrent, overvoltage and

lightning

- Units which were opened by the customer

The statutory warranty shall not be limited by the manufacturer's
warranty.

This product complies with the EMC Directive 89/336/EEC. The
complete Declaration of Conformity can be viewed at:

www.sunware.de

Manufacturer:

SunWare GmbH & Co KG
Düsseldorfer Str. 80
D-47239 Duisburg www.sunware.de

Subject to alterations and errors excepted.

41

Dimensions

10 |

DE | |GB

mm

inches

42

S O L A R T E C H N I K GmbH & Co KG
P H O T O V O L T A I K

M A D E I N G E R M A N Y

e-mail: [e-mail]

Internet: http://www.sunware.de

Doc.No.: {456CACFB-548C-4ABE-BD1A-CDC6CBEDBFB1}

Printed: August 2014
