Page 1

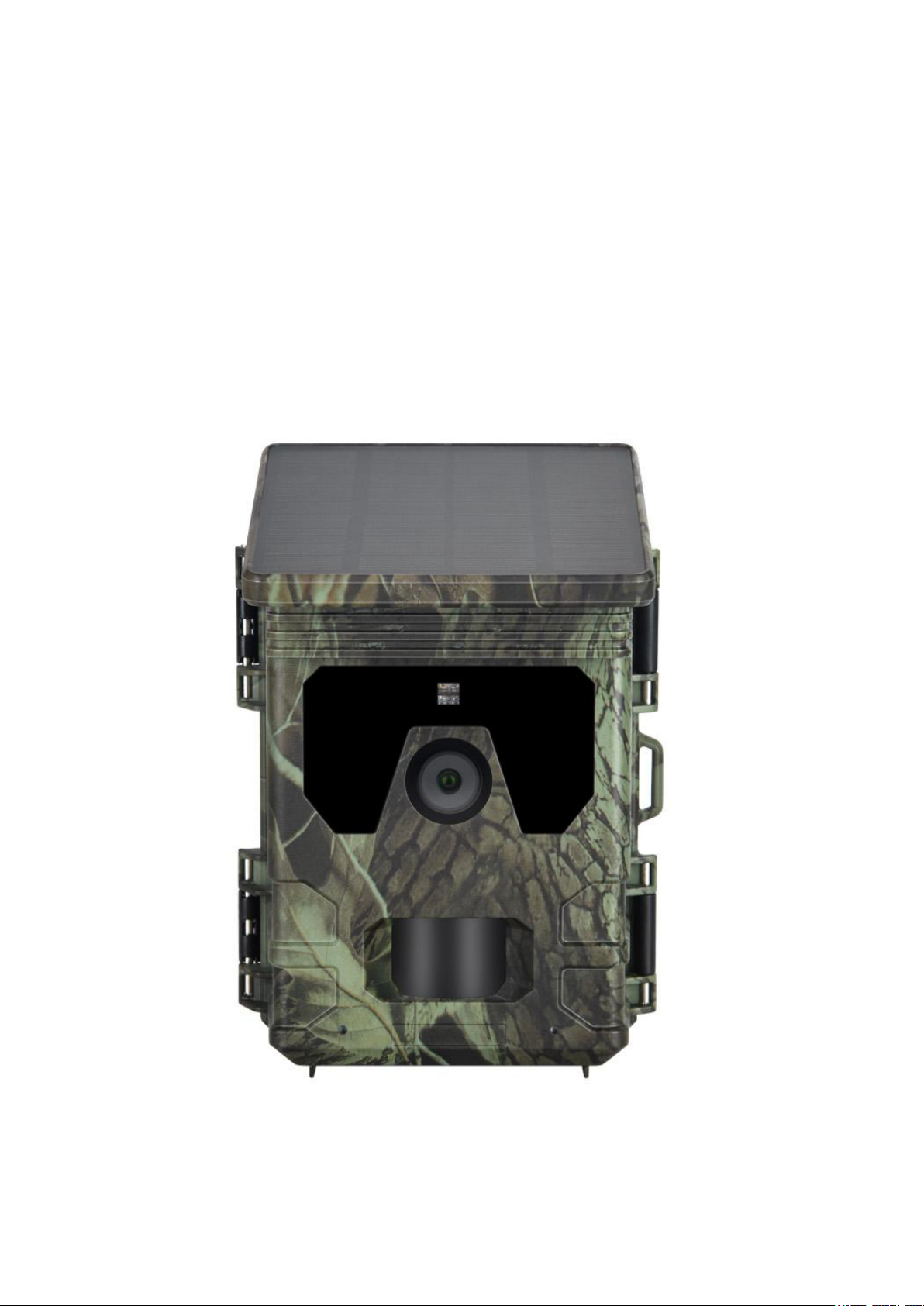

Fotopułapka Suntek HC-601A, 4K, 30MP,
panel solarny, aplikacja
Instrukcja obsługi
Page 2
Wprowadzenie do produktu
Kilka wskazówek przed rozpoczęciem użytkowania
- Jeśli zaobserwujesz zielony błysk podczas robienia zdjęć, przełącz przełącznik z „SETUE” na
„ON”.
- Po przełączeniu przełącznika z pozycji „SETUE” na „ON” można zaobserwować odliczanie od
15 s do 1 s, a następnie ekran wyłączy się. Jest to całkowicie normalne. Możesz przejść przed
urządzeniem, aby sprawdzić, czy robi ono zdjęcia i nagrywa filmy.
- Nie należy zanurzać urządzenia w wodzie.
- Urządzenie może pracować w temperaturze poniżej 160°F, ale należy trzymać go z dala od
ognia, aby chronić baterie.
- Wbudowany akumulator litowy 2600 mAh (obsługuje tylko ładowanie słoneczne)
- Zaleca się stosowanie baterii alkalicznych, ponieważ są one w stanie zapewnić silne i stabilne
zasilanie urządzenia.
- Nie należy mieszać starych i nowych baterii.
Specyfikacja
Rozdzielczość zdjęć :50/36/24/20/16/12/8/5/3/1MP
Rozdzielczość wideo: 4K/2.7K/1080P/720P/480P
Kąt wykrywania: Do 120°
Odległość wykrywania: 80 ft (dzień), 65ft (noc)
Długość fali diody LED światła wypełniającego: 940nm (bez poświaty)
Czas wyzwalania: 0.3 s
Poziom wodoodporności: IP65
Temperatura pracy: -4°F do 160°F
Typ karty pamięci: Karta TF o pojemności do 256 GB (klasa 10)
Rodzaj zasilania: Wbudowany akumulator litowy 2600 mAh
Typ akumulatora: Akumulator AA (brak w zestawie)
Czas czuwania: Do 6 miesięcy
Format zdjęć: JPEG
Format wideo:AVI
Rozmiar: 102mm x 90mm x 140mm
Waga:0.4 kg
Page 3
Widok urządzenia z przodu
Słoneczny panel ładujący
Zatrzask
Czujnik fotoelektryczny
Dioda LED
Diody podczerwieni
Obiektyw
Czujnik podczerwieni
3
Mikrofon
Page 4
Widok wnętrza urządzenia
Komora baterii AA
Przełącznik trybu
(OFF/SETUP/ON)
Ekran LCD
Widok od spodu
Menu
Wi-Fi/W górę
Tryb wideo/W prawo
Tryb zdjęć/Lewo
Odtwarzanie/W dół
Przycisk OK
(Rozpoczęcie/zakończenie
nagrywania wideo lub
robienia zdjęć)
Gniazdo kart Micro SD
Port USB
4
Page 5
Widok z tyłu
Otwór blokady
Szczelina na pasek
Otwór na śrubę stojaka
Page 6
Uwaga: Przesuń „Przełącznik trybu”, aby wybrać tryb pracy:
Tryb wyłączenia:
Urządzenie jest całkowicie wyłączone. Tylko w tym trybie można odłączyć kartę pamięci i wymienić
baterie.
Tryb SETUP:
Można ręcznie nagrywać wideo, robić zdjęcia, odtwarzać nagrane pliki lub zmieniać ustawienia.
Tryb ON:
Po przełączeniu z SETUP na ON, ekran wyłączy się po 15 sekundach, a obsługa przycisków
zostanie wyłączona. Podczas wykrywania zwierząt lub innych poruszających się obiektów.
Urządzenie wykona zdjęcia lub nagra wideo po uruchomieniu czujnika PIR, a następnie powróci
do trybu gotowości.
Page 7
Instalcja

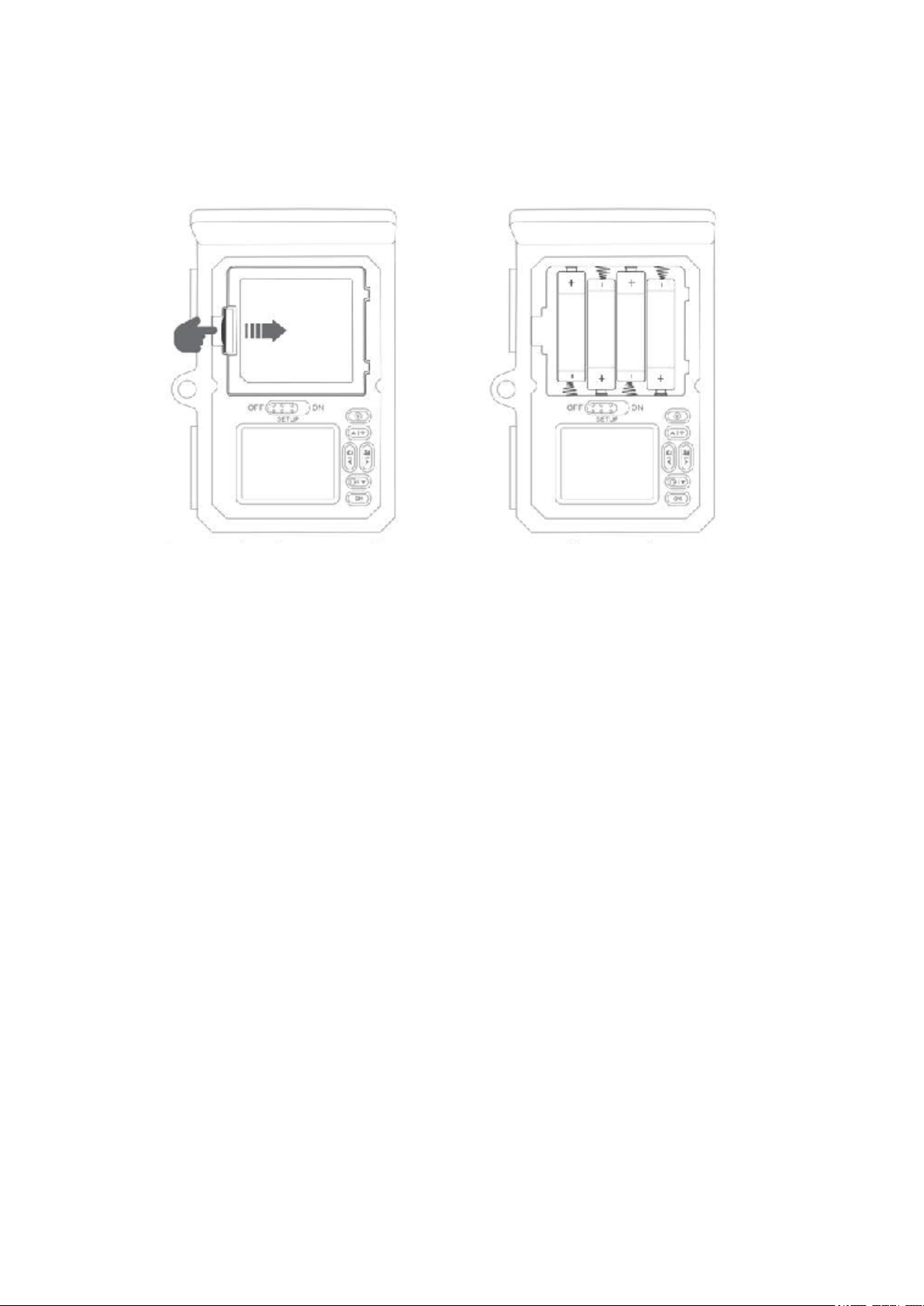

Krok 1: Zainstaluj baterie jako zasilanie zapasowe (opcjonalnie)
Otwórz komorę baterii
- W przypadku niskiej temperatury/słabego nasłonecznienia należy użyć 4 baterii AA
jako zapasowego źródła zasilania (baterie AA nie są dołączone).
- Nie mieszaj nowych i starych baterii.
- Nie należy mieszać baterii różnych marek.
- Gdy poziom naładowania baterii AA spadnie poniżej 30%, urządzenie zatrzyma lub
ograniczy fotografowanie w nocy, a po wyczerpaniu energii zatrzyma fotografowanie.
Uwaga:
- Po włączeniu aparatu zasilanie jest domyślnie dostarczane przez wbudowany
akumulator.
- Gdy poziom naładowania wbudowanego akumulatora spadnie poniżej 10%,
urządzenie automatycznie przełączy się na zasilanie z zapasowych 4 baterii AA.
- Panel słoneczny ładuje tylko wbudowany akumulator. Nie ładuje baterii baterii
alkalicznych AA ani akumulatorów AA.
Zainstaluj 4 baterie AA
Page 8

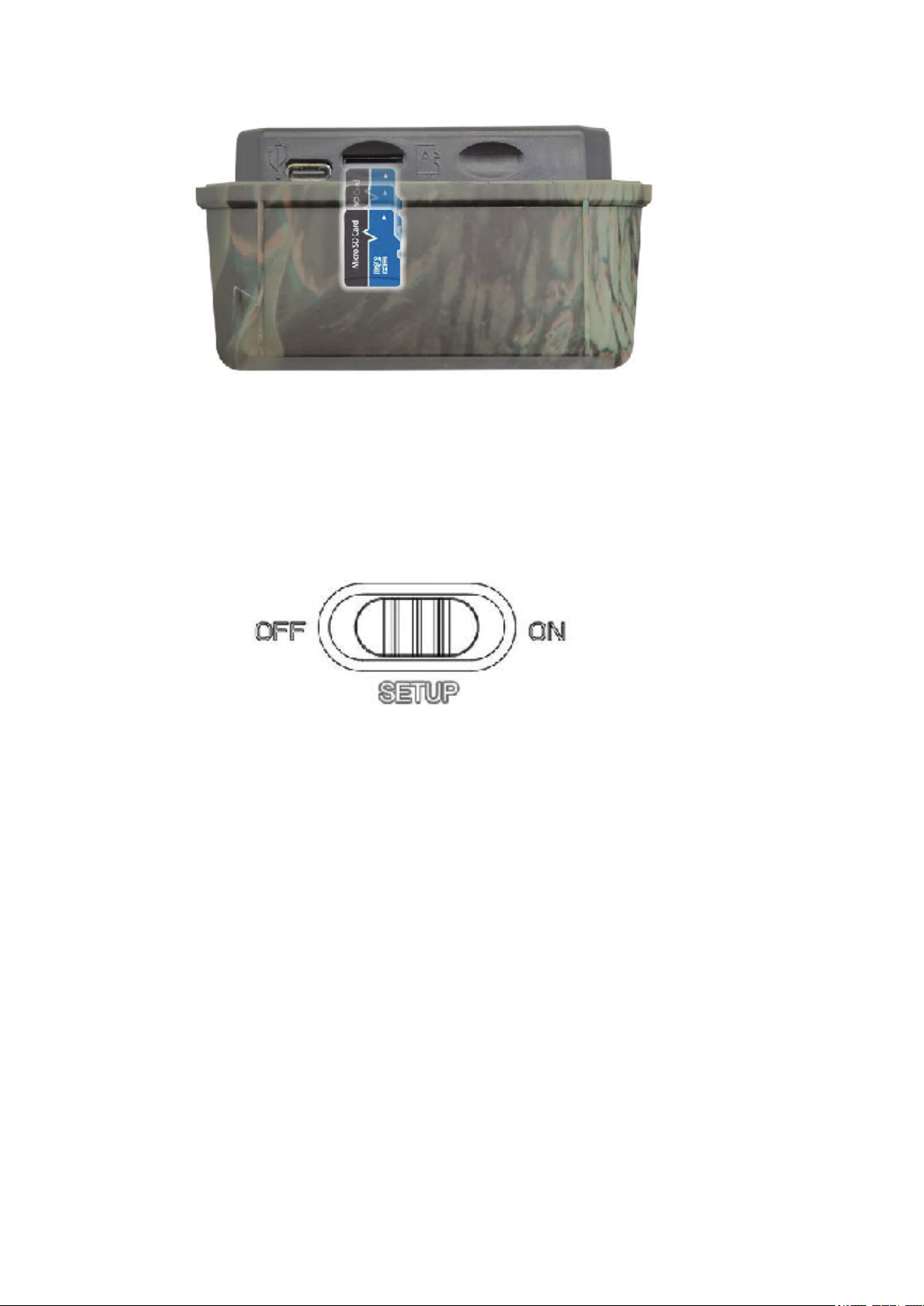

Krok 2: Włóż kartę Micro SD (brak w zestawie) do urządzenia.
Uwaga:
-Włóż kartę micro SD klasy 100 lub wyższej o pojemności do 256 GB.
-Kartę micro SD należy wkładać lub wyjmować, gdy urządzenie znajduje się w trybie "OFF".
-Przed użyciem urządzenia należy sformatować nową kartę micro SD w ustawieniach urządzenia.
Krok 3
1. Przesuń przełącznik trybu z OFF na SETUP, aby aktywować urządzenie i wyświetlić ekran
konfiguracji użytkownika.
2. W trybie SETUP, zgodnie z własnymi potrzebami, ustaw tryb pracy i parametry
urządzenia. Następnie przesuń przełącznik trybu z SETUP do ON.
3. Urządzenie rozpocznie pracę po 15 sekundach odliczania, w międzyczasie zaświeci się
czerwona dioda.
Page 9

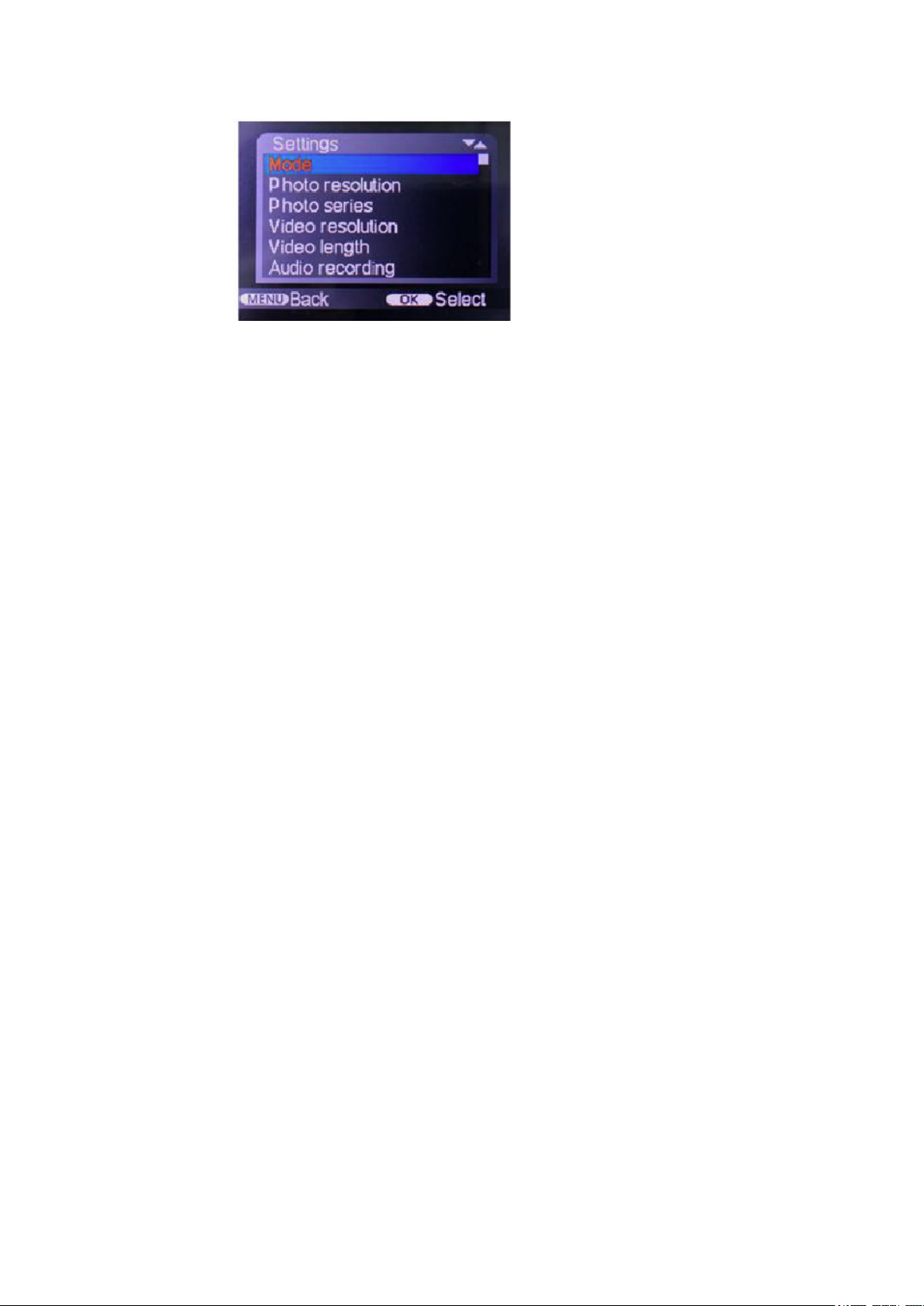

MENU USTAWIEŃ
Tryb :Zdjęcia, filmy, zdjęcia i filmy
Rozdzielczość zdjęcia: 50MP 36MP 24 MP 20 MP 16MP 12MP 8MP 5MP 3MP 1MP
Seria zdjęć :1 Zdjęcia (domyślnie) ,2 Zdjęcia w serii ,3 zdjęcia w serii ,10 zdjęć w serii
Rozdzielczość wideo:3840x2160P 2688x1520P, 1920x1080P, 1280x720P, 848x480P, 720x480P,
640x480P
Długość wideo: Od 3 sekund do 10 minut
Nagrywanie dźwięku: Włączone (domyślnie), możliwość wyłączenia
Opóźnienie migawki: Przedział czasu między każdym wyzwoleniem(1): 5 sekund (domyślnie) do
maksymalnie 60 minut
Boczne czujniki ruchu: Możliwość włączenia/wyłączenia czujników
Czułość czujników ruchu: Możliwość regulacji pomiędzy niską/średnią (domyślnie)/wysoką
Czas nagrywania celu(2): Urządzenie można ustawić tak, aby nagrywało w określonym przedziale
czasu (funkcja domyślnie wyłączona)
Time Lapse: Skonfiguruj tryb nagrywania poklatkowego i długość nagrywania poklatkowego.
Język: Możliwość wyboru języka menu np. niemiecki, angielski (domyślnie), portugalski itp.
Ciągłe nagrywanie: Gdy funkcja ta jest włączona, urządzenie nie zatrzyma nagrywania. Jeżeli
karta pamięci zostanie zapełniona, zostaną usunięte najstarsze nagrania lub zdjęcia. Funkcja jest
domyślnie wyłączona.
Czas i data: Możliwość ustawienia godziny i daty. Format czasu )24 g lub 12g) oraz format daty:
dd/mm/rr oraz także rrrr/mm/dd lub mm/dd/rrrr.
Oznaczenie: Możliwość wyboru informacji wyświetlanych na zdjęciach lub nagraniach- godzina i
data (domyślnie) , tylko data, brak informacji
Ochrona hasłem: Możliwość wprowadzenia hasła - należy włączyć opcję „ON” (domyślnie
ustawione na OFF).
Formatowanie karty pamięci: Włączenie funkcji (domyślnie wyłączona) spowoduje utratę
wszystkich danych zapisanych na karcie!
Nr seryjny: Możliwość konfiguracji numeru seryjnego (funkcja domyślnie wyłączona)
Resetowanie ustawień: Przywracanie ustawień fabrycznych urządzenia
Wersja: Wersja sprzętowa urządzenia
Page 10
Włączanie urządzenia
Po zakończeniu wszystkich ustawień, przesuń przełącznik do trybu „ON”, po 15
sekundach czerwonej lampy błyskowej, urządzenie zacznie działać.
Uwagi: wyświetlacz urządzenia i panel sterowania będą bezużyteczne, gdy urządzenie
będzie w trybie „ON”, należy przesunąć przełącznik z powrotem do trybu „SETUP”, aby
wyświetlić podgląd zdjęć.
Problem: Urządzenie nie rejestruje wybranego obiektu.
Rozwiązanie:
-Sprawdź czułość PIR. W przypadku wysokiej temperatury otoczenia ustaw poziom czujnika na
„Niski”, a w przypadku niskich temperatur ustaw czujnik na „Wysoki”.
-Spróbuj ustawić urządzenie w miejscu, w którym w polu widzenia urządzenia nie znajdują się
żadne źródła ciepła.
-W niektórych przypadkach ustawienie urządzenia w pobliżu wody spowoduje, że urządzenie
wykona zdjęcia, na których nie będzie żadnego obiektu.
-Spróbuj skierować urządzenie nad ziemię.
-Spróbuj ustawić urządzenie na stabilnych i nieruchomych obiektach, np. dużych drzewach.
-W nocy czujnik ruchu może wykryć ruch poza zasięgiem podświetlenia IR, należy zmniejszyć
ustawienie odległości, dostosowując czułość czujnika.
-Wschodzące słońce lub zachód słońca mogą aktywować czujnik. Należy zmienić orientację
urządzenia.
-Jeśli osoba/zwierzę porusza się szybko, może wyjść z pola widzenia urządzenia przed
zrobieniem zdjęcia. Przesuń urządzenie bardziej do tyłu lub zmień kierunek urządzenia.
Problem: Aparat przestaje robić zdjęcia.
Rozwiązanie:
-Upewnij się, że na karcie pamięci znajduje się wystarczająca ilość pamięci. Jeśli karta jest pełna,
aparat przestanie robić zdjęcia.
-Sprawdź baterie, aby upewnić się, że baterie alkaliczne, NIMH lub litowe AA mają
wystarczającą moc do działania aparatu.
-Upewnij się, że przełącznik zasilania kamery znajduje się w pozycji „On”, a nie w trybie „Off” lub
„Test”.
-Należy sformatować kartę pamięci przy pierwszym użyciu lub przy zmianie na inną kartę
pamięci.
-Gdy funkcja MMS/SMTP jest włączona, urządzenie będzie miało około 1 minuty przerwy na
wysłanie zdjęcia przed zrobieniem kolejnego zdjęcia.
Problem: Zasięg lampy błyskowej noktowizora nie jest najlepszy.
Rozwiązanie:
-4 baterie AA nie są w stanie obsługiwać funkcji noktowizora urządzenia, należy zainstalować
8 baterii AA, aby zwiększyć żywotność baterii.
-Upewnij się, że baterie są w pełni naładowane lub pozostała moc jest wystarczająca.
-Wysokiej jakości akumulatory AA 1,5 V NIMH lub litowe zapewniają znacznie lepszy zasięg
lampy błyskowej niż baterie alkaliczne.
-Aby zapewnić dokładność i jakość obrazu nocnego, należy zamontować urządzenie
w ciemnym otoczeniu bez widocznych źródeł światła.
-Określone otoczenie (takie jak drzewa, ściany, ziemia itp.) W zasięgu lampy błyskowej może
zapewnić lepsze obrazy nocne; nie należy kierować kamery na całkowicie otwarte pole,
w którym nie ma nic w zasięgu lampy błyskowej IR, aby odbić lampę błyskową, to tak, jakby
świecić latarką w niebo w nocy, po prostu nic nie widać.
Page 11
HC-601A
Producent:SHENZHEN SUNTEK INTELLIGENT TECHNOLOGY CO., LTD
Adres:10/F, Building2, Xinlikang Industrial Park, No.6 Lianli EastRoad, Xialilang
Community, Longgang District, Shenzhen, Chiny.
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie
internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane
punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych
akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego produktu od fizycznie nowego produktu.
W przypadku wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi
odpowiedzialności za uszkodzenia wynikające z zaniedbania.
Importer:
INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. +48 533 234 303
[email protected]
www.innpro.pl
Page 12
Środki bezpieczeństwa
Przed przystąpieniem do ładowania sprawdź czy styki urządzenia są czyste.
Nigdy nie pozostawiaj urządzenia podczas użytkowania i ładowania bez nadzoru.
Zadbaj o to, aby w sytuacji awaryjnej móc szybko odłączyć urządzenie od źródła
zasilania.
Nigdy nie wystawiaj urządzenia na działanie wysokiej temperatury.
Ładuj urządzenie w miejscu suchym i dobrze wentylowanym z dala od materiałów
łatwopalnych, zachowaj wolną przestrzeń min 1m od innych obiektów.
Nigdy nie zakrywaj urządzenia podczas ładowania.
Nigdy nie używaj zasilacza, stacji ładowania, kabli itp bez rekomendacji i atestu
producenta.
Zadbaj o swoje mienie, urządzenie wyposażone jest w ogniwa które są trudne do
ugaszenia, wyposaż się w płachtę gaśniczą.
Akumulator LI-ION
Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z uwagi
na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania.
Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się różnić od
deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby
zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać
do poziomu poniżej 3,18V lub 15% ogólnej pojemności. Niższe wartości, jak np.
2,5V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W przypadku
zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż
jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.
Akumulator LI-PO
Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy), który z
uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i
wania. Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam
akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się
różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,5V lub 5% ogólnej pojemności. Niższe wartości, jak
np 3,2V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy
niż jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co
dwa miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w
miejscu suchym, z dala od słońca i ujemnych temperatur.
użytko-
Loading...
