Dynamic
Dynamic 7.0 plus Dynamic 9.0 plus
Einleitung / Technische Daten
Herzlichen Glückwunsch zum Kauf Ihres Suntec Klimagerätes.
Beim aufmerksamen Lesen (empfohlen) der Bedienungsanleitung werden Sie merken, dass
die Bedienung Ihres neuen mobilen Klimagerätes kinderleicht ist. Trotzdem möchten wir Sie
dazu ermuntern, die Bedienungsanleitung für eventuell spätere Fragen aufzubewahren.
Wir danken für Ihr entgegengebrachtes Vertrauen und wünschen ein angenehmes Raumklima
mit Ihrem Suntec - Klimagerät.
Einleitung / Technische Daten 2
Vor Inbetriebnahme 3
Lieferumfang 5
Inbetriebnahme 6
Bedienungsanleitung 09
Entfeuchtung /Entwässerung 11
Reinigung / Wartung 12
Fehlerbehebung 13
Model Dynamic 7.0 plus Dynamic 9.0 plus
Kühlleistung 7000 BTU/h 8500 BTU/h
Leistungsaufnahme 780 W / 3,5 A 930 W /4,3 A
Luftdurchfluss 260 m3/h 300 m3/h
Entfeuchtungsleistung 20 l / Tag 24 l / Tag
Kompressor Rotation Rotation
Kühlmittel R 410A / 350g R 410A / 390g
Netzspannung 230V / 50Hz / 1phasig
Ventilationsstufen 2
Zeitschaltuhr 1-12 Stunden
Thermostat 18° - 32°C
Gewicht 20,5kg 21,5kg
Abluftschlauch (Maße) Ø 120 x 1500mm
Abmessungen (B x H x T) 310 x 348 x 710
Vor Inbetriebnahme
Stellen Sie sicher, dass Ihr Klimagerät fortwährend auf
festem, stabilem und trockenem Boden steht und einen
Mindestabstand von ca. 36 cm zu Gegenständen und
Wänden hat. Legen Sie nichts auf das Gerät. Nur so
gewährleisten Sie eine einwandfreie Luftzirkulation.
Der Gebrauch in Feuchträumen und Räumen mit chemischen
oder brennbaren Substanzen oder Dämpfen ist nicht erlaubt.
Gleiches gilt für das Anfassen mit feuchten oder nassen
Händen.
Vor jeglicher Wartungsarbeit: Netzstecker ziehen!
Wie üblich bei Elektrogeräten, sollten Kinder, Behinderte
und ältere Personen das Gerät nur unter Aufsicht bedienen.
Auch beim Transport sollte das Gerät möglichst aufrecht
transportiert werden, damit das Kühlmittel sich innerhalb
des Kreislaufes verteilt. Sollten Sie das Gerät nach
dem Kauf in eine waagerechte Position gebracht haben,
so stellen Sie das Gerät vor Inbetriebnahme unbedingt
ca. 2 Stunden ordnungsgemäß und aufrecht hin, um dem
Kühlmittelkreislauf Zeit zum regenerieren zu geben.
Die Anschlussspannung für Ihr Gerät beträgt 230V/ 50Hz.
Stellen Sie sicher, dass Ihr Stromnetz für das Gerät geeignet
ist. Sollte Netzstecker und Steckdose nicht zusammenpassen
so ist hier durch einen qualifizierten Fachmann für Abhilfe zu
sorgen. Gleiches gilt für den Fall eines beschädigten
Netzsteckers oder Kabels. Mehrfach- und Zwischenstecker
sind nach Möglichkeit zu vermeiden. Es gelten die
entsprechenden Sicherheitsbestimmungen.
Das Gerät sollte nach dem Gebrauch ausgeschaltet
werden. Hierfür verwenden Sie den entsprechenden
Schalter am Bedienfeld. Keinesfalls das Gerät durch
Ziehung des Netzsteckers ausschalten.
Das Gerät niemals ohne Filter oder Lüftungslamellen
(Abb.2) benutzen. Beide sollten regelmäßig gereinigt
werden.
Dieses Gerät darf von Personen (einschließlich Kindern) mit
verminderten physischen, sensorischen oder mentalen
Fähigkeiten oder mit mangelnder Erfahrung und mangelnden
Fachkenntnissen nur dann benutzt werden, wenn sie von
einer Person, die für ihre Sicherheit verantwortlich ist,
beaufsichtigt werden oder in der Anwendung des Gerätes
angeleitet wurden. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
BEI SCHÄDEN DURCH NICHTBEACHTUNG DER OBIGEN
UND NUN FOLGENDEN HINWEISEN ERLISCHT JEGLICHE
HAFTUNG UND GARANTIE.
Achtung ! Für Energiesparer: Kaminklappen, Wand- und Bodenlöcher schließen, damit die
vom Klimagerät produzierte Kaltluft nicht entweichen kann. Schließen Sie Jalousien und Vorhänge
um Sonneneinstrahlung zu vermeiden. Maximale Kühl- und Gebläseleistung einstellen
bis eine angenehmes Raumklima erreicht ist – Einstellungen danach zum Wohlfühlen anpassen.
Lieferumfang
Vorderseite Rückseite
1. Anzeige
2. Bedienfeld
3. Tasten
4. Luftauslass
5. Tragegriff
6. Rollen
Zubehör
13. Außenadapter – über Schlauch streifen,
dann in
Isolierstreben schieben (oder in Öffnung
von Wand/Fenster).
14. Abluftschlauch
15. Isolierstreben - zum Abdichten der
Fensteröffnung, mit Loch zum
Anschließen des Abluftrohres.
16. Isolierstreben - zum Abdichten der
Fensteröffnung
17. Verschlusskappe zum Abdecken der
Öffnung in Wand/Fenster.
18. Entwässerungsschlauch für
kontinuierlichen Wasserablass
19. Aktivkohlefilter
20. Fernbedienung
7. Kabelaufwicklung
8. Luftfilter
9. Lufteinlass
10. Abluftöffnung
11. Lufteinlass
12. Stopfen /Entleerungsöffnung
Inbetriebnahme
Ein angenehmes Raumklima ist mit Ihrem mobilen Suntec – Klimagerät ab heute in allen Ihren
Räumlichkeiten möglich. Die Bedienung und der Aufbau sind sehr einfach. Im Folgenden zeigen
wir Ihnen die zwei häufigsten Aufbauarten:
1. ohne Fenster- bzw. Mauerdurchbruch:
Mit
Isolierstreben
- Die mitgelieferten Isolierstreben (Schaumgummi) ggf. passgenau zurechtschneiden und zur
Isolation in den Zwischenraum von Fenster, Fensterrahmen und Adapter stecken und der Heißluft
keinen Wiedereintritt ermöglichen.
2. mit Fenster- bzw. Mauerdurchbruch :
Wand/ Scheibe mit einer Öffnung von mindestens 130 mm versehen und Mauerdurchführung
einfassen.
Stecken Sie das entsprechende Passstück auf den Adapter des Abluftschlauches und
verbinden Sie es mit der Mauerdurchführung. Hierbei sollte die größere Seite (Bohrlöcher) der
Mauerdurchführung plan an der Außenwand des Hauses liegen.
Bei Nichtgebrauch des Gerätes haben Sie die Möglichkeit den Mauerdurchbruch mit
der entsprechenden Verschlusskappe zu schließen.
Inbetriebnahme
Einsatz des Abluftschlauches
Bringen Sie den mitgelieferten Abluftschlauch
so zwischen Fenster und Klimagerät
an, dass die durch den Betrieb
des Gerätes entstehende heiße
Abluft ungehindert durch diesen und
die Fensteröffnung entweichen kann.
Hierzu ist es erforderlich den Schlauch
so kurz wie möglich zu halten und Knicke,
Krümmungen und Windungen zu
vermeiden, damit hier keine Stauung
der Heißluft entstehen kann.
Ferner sollte der Abluftschlauch nicht
durch einen anderen ersetzt oder verlängert
werden, da dies die Funktion
des Klimagerätes teilweise erheblich
beeinträchtigen kann.
Der Abluftschlauch darf nicht verlängert werden, da es sonst zum
Wärmerückstau und somit zum Defekt des Gerätes kommen kann!
Bedienung des elektronischen Modells

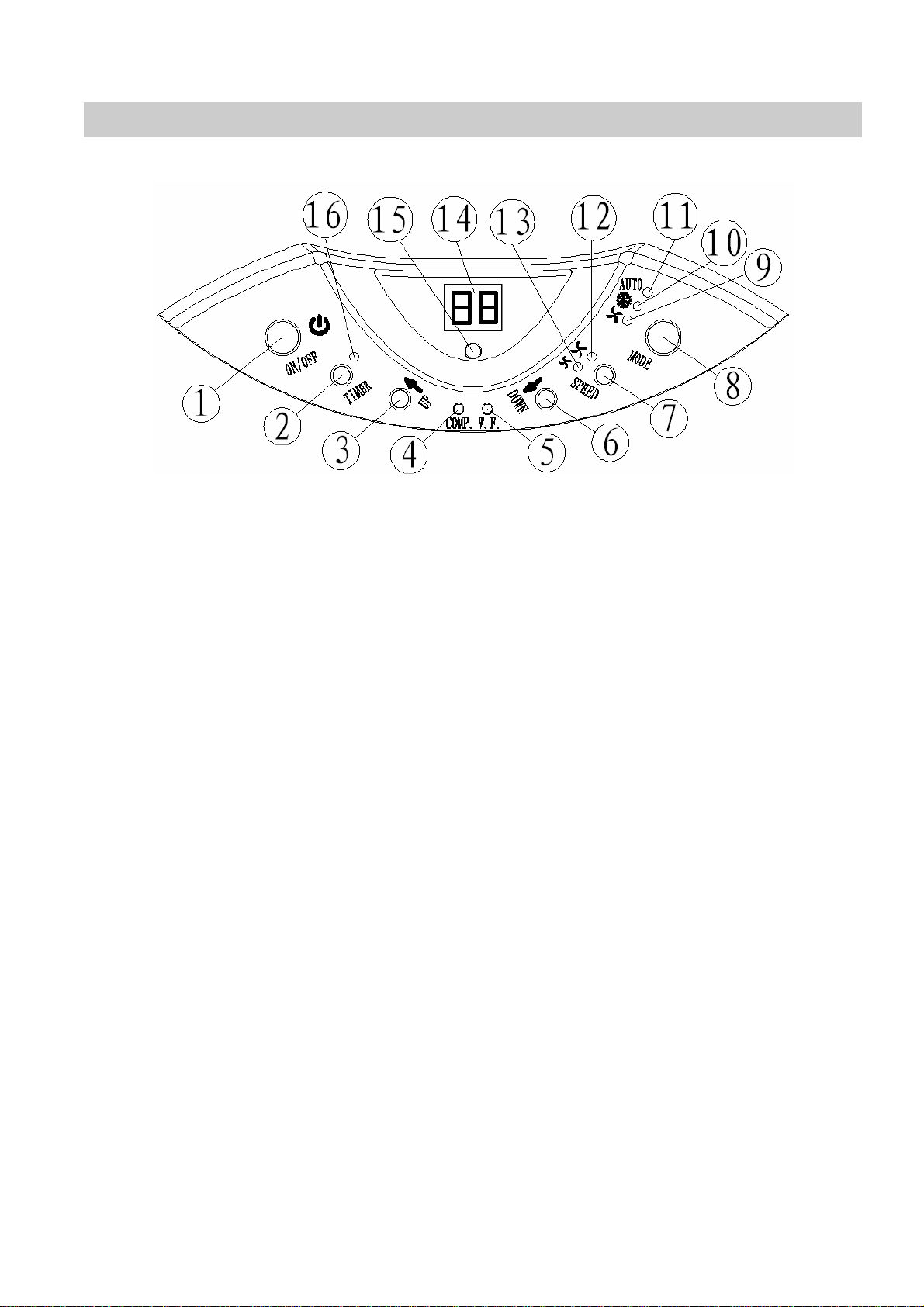

Bedienfeld
,
Fig. 12
1. EIN/AUS-Schalter
2. Zeitschaltuhr
3. Taste 'Temperatur erhöhen'
4. Kompressoranzeige
5. Anzeige “Wasserschale voll”
6. Taste 'Temperatur senken'
7. (Ventilator)Geschwindigkeits- Taste
8. Modus-(Funktions-)Taste
9. Anzeige des Ventilatormodus
10. Anzeige des Kühlmodus
11. Anzeige des Automatikmodus
12. Anzeige für hohe
Ventilatorgeschwindigkeit
13. Anzeige für niedrige
Ventilatorgeschwindigkeit
14. Anzeigefenster
15. Empfänger für Fernbedienung
16. Anzeige der Zeitschaltuhr
EIN/AUS schalten
1
. Durch Drücken des EIN/AUS-Schalters wird das Gerät automatisch angeschaltet. Bei einer
Umgebungstemperatur von
- über 23°C arbeitet das Gerät im Kühlmodus.
- über 20°C aber unter bzw. bis 23oC arbeitet das Gerät im Ventilatormodus.
- unter 20°C arbeitet das Gerät im Heizmodus (Nur bei Modellen mit Kühlungs- und
Heizungsfunktion.)
2. Auf der Anzeige erscheinen die Symbole der aktivierten Funktionen zeitgleich. *HINWEIS! Die
Anzeige kann Umgebungstemperaturen von 0°C bis 50°C anzeigen
3. Zum Ausschalten des Geräts drücken Sie erneut den EIN/AUS-Schalter.
Einstellung von Modus/Funktion
Wählen Sie den gewünschten Betriebsmodus durch Drücken der MODE(Modus)-Taste:
Automatisch, Kühlen oder Ventilator. Das Symbol des ausgewählten Modus leuchtet auf
.
Einstellen der
1.
Stellen Sie die gewünschte Temperatur mit den Tasten 'Temperatur erhöhen' oder 'Temperatur
senken'
2.
Im Anzeigefenster erscheint die eingestellte Temperatur nur während Sie 'Temperatur erhöhen' oder
'Temperatur senken' drücken. Ansonsten wird immer die Umgebungstemperatur angezeigt.
3. Der voreingestellte Temperaturwert des Gerätes für Kühlen ist: 24°C
Einstellen der Ventilatorgeschwindigkeit
1.
Durch Drücken der SPEED-Taste können Sie die gewünschte Ventilatorgeschwindigkeit einstellen:
hoch oder niedrig. Gleichzeitig erscheint das jeweilige Symbol.
2.
Falls sich das Gerät im AUTO-Modus befindet, wird die Ventilatorgeschwindigkeit automatisch der
jeweiligen Umgebungstemperatur angepasst (die betreffenden Anzeigen erscheinen); gleichzeitig
ist die Geschwindigkeitstaste ohne Funktion
Einstellen der Zeitschaltuhr
1.
Mit der TIMER-Taste können Sie die gewünschten Betriebszeiten einstellen (1 bis 24 Stunden, das
Zeitschaltuhrsymbol erscheint dann). Wenn die eingestellte Zeit abgelaufen ist, schaltet sich das
Gerät automatisch ab. Auf der LCD-Anzeige erscheinen die Stunden, die Sie mit Drücken der
TIMER-Taste einstellen. Wird die Zeitschaltuhrtaste nicht betätigt, läuft das Gerät ununterbrochen.
2.
Sie können auch die Zeit bis zum Betriebsbeginn einstellen. Wenn Sie beispielsweise die
Zeitschaltuhr auf '2' stellen, beginnt das Gerät nach zwei Stunden automatisch zu arbeiten.
Alle oben beschriebenen Funktionen können auch mit der beiliegenden
Fernbedienung gesteuert werden.
Temperatur
ein.
.
Für die Fernbedienung sind zwei AAA-Batterien erforderlich.
Ausrichten des Luftstroms
Verschieben Sie die Rolle auf der
Lüftungsöffnung in horizontaler Richtung, um
die Luftstromrichtung einzustellen.
HINWEIS !
1. Um die Lebensdauer des Kompressors zu verlängern, warten Sie bitten nach jedem
Abschalten des Geräts mindestens drei Minuten, ehe Sie es erneut anschalten.
2. Das Kühlsystem schaltet sich ab, sobald die Umgebungstemperatur unter die voreingestellte
Temperatur fällt. Der Ventilator arbeitet jedoch in der eingestellten Geschwindigkeit weiter. Wenn
die Umgebungstemperatur wieder über den voreingestellten Wert ansteigt, schaltet sich das
Kühlsystem wieder
Einbau des Kohlefilters
1.
Entfernen Sie den Filterrahmen vom Gerät.
2.
Nehmen Sie den Aktivkohlefilter aus der Plastikhülle.
3.
Legen Sie den Aktivkohlefilter auf der Rückseite des
Gerätes ein.
4.
Setzen Sie den Filterrahmen wieder auf das Gerät.
an.
Entfeuchtung / Entwässerung
Grundsätzlich wird beim Kühlen durch Klimageräte der Luft Feuchtigkeit entzogen. Diese
Feuchtigkeit wird in Form von Kondenswasser zunächst im Geräteinnern gesammelt. Ist der
entsprechende interne Wasserbehälter voll so schaltet das Gerät automatisch vom Kühlmodus
in den Gebläsemodus. An Ihrem Klimagerät leuchtet dann die Kontrollleuchte „Wassertank
voll!“.
Bei der Ausführung Dynamic plus leuchtet bei vollem internen Wassertank die Kontrollleuchte
AN / AUS grün auf.
Um die Kühlung wieder in Gang zu bekommen muss der interne Wassertank geleert werden.
Schritte zur Entwässerung:
A
1. Schalten Sie das Gerät aus und vermeiden Sie, es in vollem
Zustand zu bewegen.
2. Legen Sie ein Behältnis unter den Wasserablass.
3. Lösen Sie nun den Ablaufverschluss samt Gummistopfen
vom Ablass und lassen Sie das Wasser abfließen.
4. Wenn Ihr Behältnis fast voll ist, verschließen Sie den
Wasserablass wieder und leeren das Behältnis.
5. Wiederholen Sie diese Schritte bis der interne Wassertank
entleert ist.
6. Stecken Sie den Gummistopfen samt Verschlusskappe
wieder fest in den Ablauf.
7. Schalten Sie das Gerät wieder ein.
B
Wenn Sie eine kontinuierliche Entwässerung vorziehen, können Sie
mit Hilfe eines Wasserablaufschlauches und ggf. eines
Verlängerungsschlauches (Außendurchmesser
18 mm) diesen mit der Ablauföffnung verbinden. Verlegen Sie den
Schlauch mit
leichtem Gefälle, damit das Wasser automatisch ablaufen kann.
Wasserablass
Gummistopfen
Verschlusskappe
Wasserablaufschlauch
Verlängerung
Reinigung / Wartung
VOR WARTUNG oder REINIGUNG GRUNDSÄTZLICH NETZSTECKER
ZIEHEN!
Gehäuse
Das Gehäuse kann mit einem feuchten Tuch abgewischt werden. Es sollte jedoch in keinem
Fall aggressive Reiniger, Chemikalien, Benzin, chemisch behandelte Tücher oder sonstige
Reinigungslösungen
verwendet werden.
Filter
Reinigen Sie regelmäßig den Luftfilter Ihres Klimagerätes. Dadurch
erhalten Sie eine konstante
Leistung. Der Filter sollte durch Abklopfen bzw. mit Hilfe des
Staubsaugers gereinigt werden.
Danach unter fließendem Wasser gründlich abspülen. Achten Sie darauf,
dass die Wassertemperatur
nicht höher als 40°C beträgt. Nach dem Reinigen Filter vollständig
trocknen lassen
und vor Inbetriebnahme des Gerätes unbedingt wieder einsetzen.
Gerät niemals ohne Filter einschalten.
Lagerung (Überwinterung)
Netzstecker ziehen und komplett an der Rückseite des Gerätes
aufwickeln. Interner Wassertank, wie im Kapitel Entwässerung
beschrieben, vollständig entleeren. Gerät im Sonnenschein einige
Stunden im Gebläsemodus laufen lassen um das Geräteinnere
vollständig zu trocknen.
Lagern Sie das Gerät stehend, damit es nicht zu einer dauerhaften
Verschiebung des Kühlmittels kommt. Decken Sie das Gerät mit einem
Schutz ab, nach Möglichkeit mit dem Originalkarton.
Legen Sie keine schweren Gegenstände auf dem Gerät ab.
FEHLERBEHEBUNG
Das Gerät funktioniert
nicht
Wird WASSERBEHÄLTER VOLL angezeigt?
(Falls ja, Kondenswasser entfernen.)
Ist die Hauptsicherung eingeschaltet?
Liegt die Raumtemperatur innerhalb des Betriebsbereichs?
Die Leistung des Gerätes
ist zu schwach
Stehen mehrere Fenster oder Türen offen?
Befinden sich zu viele Personen im Raum?
Befinden sich erhebliche Wärmequellen im Raum?
(Bitte Vorhänge schließen.)
Das Gerät scheint nicht
zu funktionieren
Liegt die Raumtemperatur unter der von Ihnen gewählten
Ist die Luftzuführung bzw. die Lüftungsöffnung verstopft?
Das Gerät ist zu lau
erschütterungsanfälligen Unterlage?
Der Kompressor arbeitet
nicht
Überhitzungsschutz des Kompressors aktiviert ist.
Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private
Haushalte):
Dieses Symbol auf dem Produkt und begleitenden Dokumenten bedeutet, dass elektrische und
elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
Bringen Sie diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling bitte zu den
eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos
entgegennehmen
.
Befindet such der Stecker in der Steckdose?
Ist das Gerät direkt Sonneneinstrahlung ausgesetzt?
Ist der Filter staubig oder verschmutzt?
Temperatur?
t Steht das Gerät auf einer unebenen
Ist der Boden, auf dem das Gerät steht, uneben?
Falls ja, kann es sein, dass der
Warten Sie ab, bis die Temperatur sinkt.
Loading...
