Advance MM
Advance 2.9 MM plus Advance 3.5 MM plus
☆
☆ Bitte lesen Sie diese Anweisungen gut durch und bewahren
☆☆
sie sorgfältig auf
SPEZIFIKATION
Modellnr.
Kühlkapazität
Strom/Ampereverbrauch
Luftvolumen (max.
Leistung)
Entfeuchtungskapazität
Stromversorgung 230V~, 50 Hz
Kompressor Rotationskompressor
Kühlmittel R410A (vgl. Leistungsschild)
Kühlmittelmenge * 525g 530g
Ventilatorstufen 3
Zeitschaltuhr Elektronischer Schalter 1～24 Stunden
Betriebs-temperatur 18 ~ 32o C
Abluftrohr Ø 142 X 1500 mm
Advance 2.9MM plus
10000 BTU/hr
2520 Kcal/hr
2930 watts
1180W/ 5.3A
420m3/h 500m3/h
1,8 L/h 2,0 L/h
Advance 3.5MM plus
12000 BTU/hr
2770 Kcal/hr
3516 watts
1500W/ 6.7A
Nettogewicht 31 kg 32 kg
Abmessungen 450 X 365 X 825 mm (B x T x H)
ANMERKUNGEN:
1. Mit '*' markierte Daten können aus technischen Gründen schwanken. Genauere
Angaben entnehmen Sie dem Leistungsschild auf der Rückseite des Produkts.
2. Obige Angaben gelten für die Messbedingungen: RT 27° C, RF 60%
*RT steht für Raumtemperatur, RF für Raumfeuchtigkeit.
Dieses Gerät darf von Personen (einschließlich Kindern) mit verminderten physischen,
sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und
mangelnden Fachkenntnissen nur dann benutzt werden, wenn sie von einer Person, die
für ihre Sicherheit verantwortlich ist, beaufsichtigt werden oder in der Anwendung des
Gerätes angeleitet wurden. Kinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
2
VOR DER INBETRIEBNAHME
Die empfohlene Raumgröße sollte nicht
ALLGEMEINE SICHERHEITSHINWEISE
• DAS GERÄT DARF NUR
AUFRECHTSTEHEND AUF EBENEM
BODEN UND MINDESTENS 36 cm VON
ANDEREN GEGENSTÄNDEN
ENTFERNT BETRIEBEN WERDEN
(ABB. 1 & 4).
• NIEMALS GEGENSTÄNDE AUF DAS
GERÄT LEGEN ODER DEN
LUFTEINLASS/AUSLASS VERDECKEN
(ABB. 2).
• BEI LAUFENDEM GERÄT KINDER UND
TIERE NIEMALS UNBEAUFSICHTIGT
LASSEN.
ELEKTRISCHE SICHERHEITSMASSNAMEN
• NUR IN GESCHLOSSENEN RÄUMEN
VERWENDEN.
• BEI NICHTGEBRAUCH ABSCHALTEN
UND STROMSTECKER ZIEHEN.
• NICHT IN FEUCHTER ODER NASSER
UMGEBUNG BETREIBEN (ABB 3)
• GERÄT NICHT AM STROMKABEL
ZIEHEN.
• IST DAS STROMKABEL BESCHÄDIGT,
MUSS ES ZUR
GEFAHRENVERMEIDUNG VON
EINEM ELEKTRIKER ODER EINER
ÄHNLICH QUALIFIZIERTEN PERSON
AUSGETAUSCHT WERDEN.
FÜR OPTIMALE WIRKUNG
•
überschritten werden
• Türen und Fenster sind zu schließen
• Zur sonnigsten Zeit des Tages sollten
die Vorhänge vor Sonnenblenden
geschlossen werden
• Filter müssen regelmäßig gereinigt
werden
• Sobald die gewünschten
Raumbedingungen erreicht sind,
sollten Temperatur- und
Lüftungseinstellungen reduziert
werden.
ABB. 1
ABB. 2
ABB.3
ABB.4
3
Abdichten der Fensteröffnung, mit

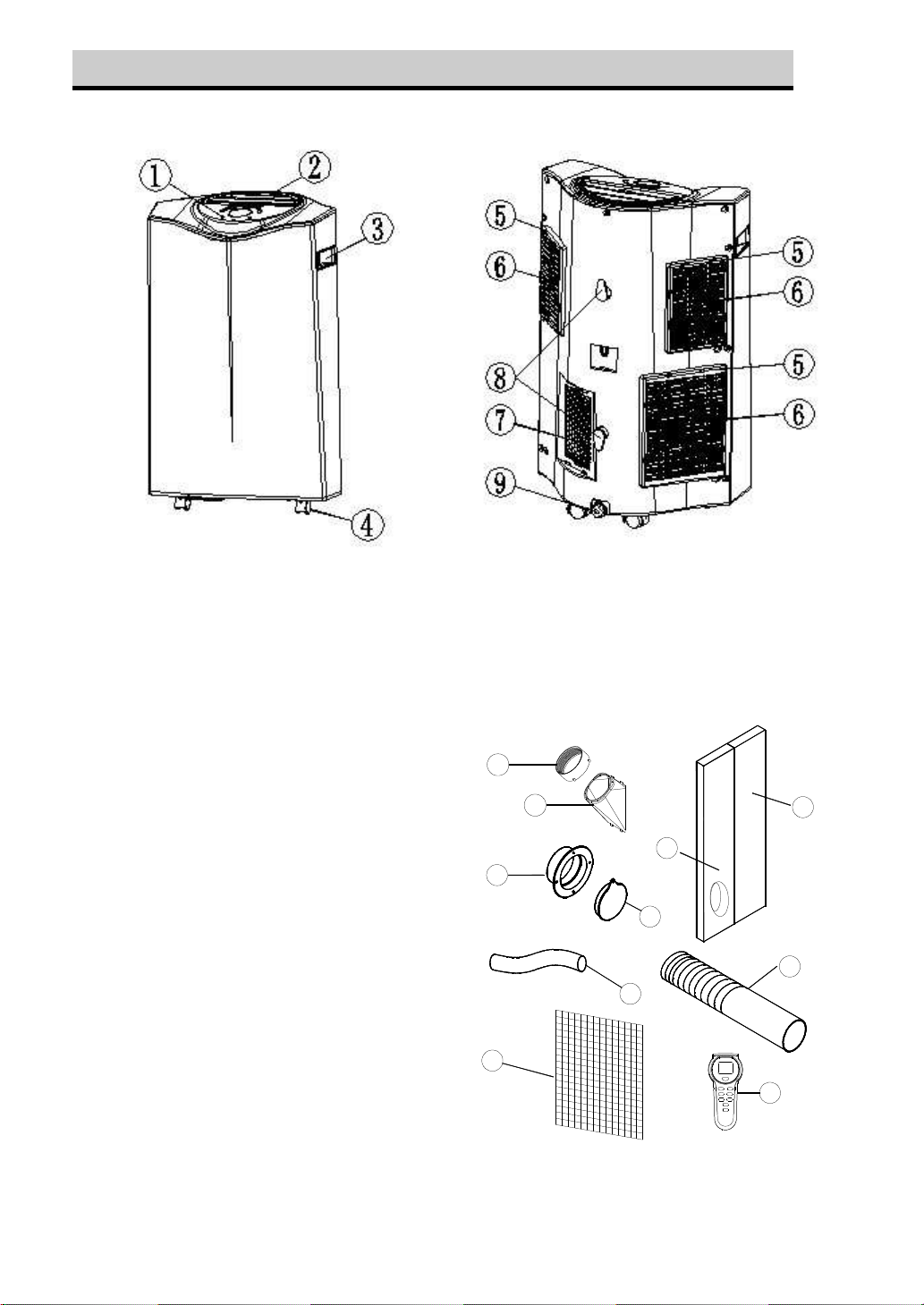

BESTANDTEILE
Vorderseite Rückseite
1. Bedienungsfeld
2. Luftauslass
3. Tragegriff
4. Rolle
Zubehör
10. Innenadapter, Teil 2 – über
Schlauch streifen, dann mit Teil 1
verbinden.
11. Innenadapter, Teil 1 – mit Teil 2
verbinden und dann an Rückseite
der Klimaanlage anschließen.
12. Außenadapter – über Schlauch
streifen, dann in Schaumstoffstreifen schieben (oder in
Öffnung von Wand/Fenster).
13. Runde Kappe zum Abdecken der
Öffnung in Wand/Fenster.
14. Abluftrohr.
15. Schaumstoffstreifen – zum
5. Luftfilter
6. Lufteinlass
7. Auslass für Abluft
8. Kabelhalterung
9. Wasserstopfen / Drainageöffnung
10
11
15
12
13
17
16
14
Loch zum Anschließen des
Abluftrohres.
16. Schaumstoffstreifen – zum
Abdichten der Fensteröffnung
17. Entwässerungsschlauch für
kontinuierliches Wasserablassen
18. Aktivkohlefilter
19. Fernbedienung (optional)
18
19
4
EINBAU
Einbau des Abluftrohrs
Ihr Gerät ist eine mobile Klimaanlage, die Sie von Zimmer zu Zimmer rollen können.
1. Einbau mit Schaumstoffstreifen
Schaumstoffstreifen
ABB.5
• Halten Sie die Schaumstoffstreifen an das Fenster und schneiden Sie sie
gegebenenfalls passend zurecht.
• Schieben Sie das Abluftrohr durch den Schaumstoffstreifen und setzen den
Streifen wie abgebildet in die Fensteröffnung ein; schieben Sie das Fenster ein
wenig zurück, um den Streifen festzuhalten. Bei Schiebefenstern verfahren Sie
genauso. Hinweis: Schutzmaßnahmen gegen mögliche Eindringlinge ergreifen!
2. Einbau mit dem Adapter
Wand oder Fenster
Außenadapter
ABB.6
• Schneiden Sie in Wand oder Fenster eine Öffnung mit 136 mm Durchmesser.
• Schieben Sie das Abluftrohr durch das Fenster bzw. die Wand und bringen wie
abgebildet von außen den Gewindeadapter an.
• Wird das Gerät nicht benutzt, verschließen Sie die Öffnung mit dem
mitgelieferten Deckel.
5
ABB.7
Befestigen des Abluftrohrs
• Verwenden Sie nur das
mitgelieferte Rohr.
Befestigen Sie
Abluftrohr und Adapter
an der Geräterückseite.
• Knicken oder verbiegen
Sie das Abluftrohr nicht,
da sich sonst feuchte
Abluft sammelt, was zu
Überhitzen und
Notstopp des Geräts
führen kann. ABB 8 & 9
zeigen korrekte
Rohrpositionen.
• Das Rohr kann von 300
mm auf 1500 mm
verlängert werden, aber
für optimale Wirkung
sollten Sie es so kurz
wie möglich halten.
ABB.8
ABB.9
ABB.10
WARNUNG!
Die Länge des Abluftrohrs ist
genau auf die Spezifikationen
dieses Produkts abgestimmt.
Ersetzen oder verlängern Sie es
nicht durch ein eigenes Rohr, da
dies zu einer Fehlfunktion des
Geräts führen kann.
ABB.11
6
Fixieren Sie den Filter mit
Einbau des Kohlefilters
1. Entfernen Sie den
Filterrahmen vom Gerät.
2. Entfernen Sie den Filterhalter vom Filterrahmen.
3. Nehmen Sie den
Aktivkohlefilter aus der
Plastikhülle.
4. Legen Sie den
Aktivkohlefilter in den
Filterrahmen ein.
5.
dem Filterhalter im
Rahmen.
6. Setzen Sie den Filterrahmen wieder in das
Gerät ein.
7
BEDIENUNG des elektronischen Modells
Bedienungsfeld
ABB.12
1. EIN/AUS (Strom) Schalter
2. Anzeige Entfeuchtung /Wasser voll
3. Anzeige Ventilator (Belüftung)
4. Modustaste
5. Anzeige Heizfunktion
6. Anzeige Celsius oder Fahrenheit (vgl.
das von Ihnen gekaufte Modell)
7. Schwenkschalter
8. Anzeige Schlaffunktion
9. Schlaffunktionstaste
10. “Temperatur senken”-Taste
11. Anzeige der Raumtemperatur
EIN/AUS schalten
1. Durch Drücken des EIN/AUS-Schalters wird das Gerät automatisch angeschaltet.
Bei einer Umgebungstemperatur von
über 23oC arbeitet das Gerät im Kühlmodus.
über 20oC aber bis maximal 23oC arbeitet das Gerät im Ventilatormodus.
unter 20oC arbeitet das Gerät im Heizmodus (Nur bei Modellen mit Kühlungs-
und Heizungsfunktion)
12. Empfangsteil für Fernbedienung
13. Anzeige Zeitschaltuhr
14. “Temperatur erhöhen”-Taste
15. Zeitschaltuhr
16. Anzeige TiO2/Ionisator (nur bei Geräten mit
TiO2/Ionisator)
17. TiO2/Ionisator-Taste (nur bei Geräten mit
TiO2/Ionisator)
18. Ventilator-Geschwindigkeitsanzeige
19. Anzeige für Automatikfunktion
20. Ventilator-Geschwindigkeitstaste
21. Anzeige Kühlfunktion
8
2. Zeitgleich erscheinen die Symbole der gerade aktiven Funktionen. *HINWEIS! Das
Anzeigefenster zeigt die Umgebungstemperatur von 0oC bis 50oC an.
3. Zum Ausschalten des Geräts drücken Sie erneut den EIN/AUS-Schalter.
Einstellen von Modus/Funktion
Wählen Sie den gewünschten Betriebsmodus durch Drücken der MODE(Modus)-Taste:
Automatisch, Kühlen, Ventilator, Entfeuchten oder Heizung. (Heizung ist nur möglich bei
Modellen mit Kühlungs- und Heizungsfunktion.)
Das Symbol des ausgewählten Modus leuchtet auf.
Einstellen der Temperatur
1. Regeln Sie die Temperatur nach Wunsch mit den Tasten 'Temperatur erhöhen'
(UP) oder 'Temperatur senken' (DOWN).
2. Im Anzeigefenster erscheint die eingestellte Temperatur nur, während Sie
'Temperatur erhöhen' oder 'Temperatur senken' drücken. Ansonsten wird immer
die Umgebungstemperatur angezeigt.
3.
Die voreingestellten Temperaturwerte des Gerätes sind: 24oC für Kühlen, 20oC für
Heizung.
Einstellen der Ventilatorstufe
1. Durch Drücken der SPEED-Taste können Sie die gewünschte Ventilatorstufe
einstellen: hoch, mittel oder niedrig. Gleichzeitig erscheint das jeweilige Symbol.
2. Falls sich das Gerät im AUTO-Modus befindet, wird die Ventilatorgeschwindigkeit
automatisch der jeweiligen Umgebungstemperatur angepasst.
Einstellen der Zeitschaltuhr
1. Mit der TIMER-Taste können Sie die gewünschten Betriebszeiten einstellen (1 bis
24 Stunden, das Zeitschaltuhrsymbol erscheint dann). Wenn die eingestellte Zeit
abgelaufen ist, schaltet sich das Gerät automatisch ab. Auf der LCD-Anzeige
erscheinen die Stunden, die Sie mit Drücken der TIMER-Taste einstellen. Wird die
TIMER-Taste nicht betätigt, läuft das Gerät ununterbrochen.
2. Wenn Sie die Zeitschaltuhr-Taste drücken, ohne andere Funktionen einzuschalten,
können Sie die Zeit VOREINSTELLEN, nach der das Gerät zu arbeiten beginnt.
Wenn Sie beispielsweise die Zeitschaltuhr auf '2' stellen, beginnt das Gerät nach
zwei Stunden, automatisch zu arbeiten.
Die Schlaffunktion
1. Im Kühlmodus erhöht sich die eingestellte Temperatur bei Drücken der SLEEPTaste nach einer Stunde um 1o C, nach der zweiten Stunde nochmals um 1o C;
anschließend bleibt sie konstant.
2. Im Heizmodus sinkt nach Drücken der SLEEP-Taste die eingestellte Temperatur
nach einer Stunde um 1o C, nach der zweiten Stunde nochmals um 1o C und bleibt
dann konstant.
9
3. Im Schlafmodus bleibt die Ventilatorgeschwindigkeit auf niedriger Stufe. Nach
nochmaligem Drücken der SLEEP-Taste wird automatisch zur vorher eingestellten
Temperatur und Ventilatorstufe zurückgekehrt.
4. Nach 12 Stunden Betrieb im Schlafmodus schaltet sich das Gerät automatisch aus.
5. Bitte beachten Sie, dass die Schlaffunktion nicht verfügbar ist, während das
Gerät im Ventilator-, Entfeuchtungs- oder Auto-Modus arbeitet, sondern nur
im Kühl- und Heizmodus.
6. Wenn das Gerät in Schlafmodus läuft, bleibt die Ventilatorgeschwindigkeit
auf der Stufe NIEDRIG.
Die Schwenkfunktion
Bei Drücken der Schwenk (SWING)-Taste wird der Luftauslass in drei unterschiedlichen
Winkeln verstellt: 60º、68º、75º
Bei jedem Anschalten des Geräts stellt sich der Luftauslass zunächst auf 75º und kehrt
dann automatisch zur voreingestellten Position zurück. Wenn Sie die Schwenk(SWING)Taste neu drücken, stellt sich der Luftauslass ebenfalls zuerst auf 75º.
Die Entfeuchtungsfunktion
Im Entfeuchtungsmodus kann die Temperatur nicht eingestellt werden, und der
Ventilator läuft auf niedrigster Stufe.
Die Heizfunktion
Es gibt zwei verschiedene Heizmethoden – Wärmepumpe (Umkehrtyp) und passive
Wärmesteuerungs (PTC)-Heizung. Ein Gerät kann nur mit einer Funktion arbeiten.
- Bei einer Wärmepumpe wird die warme Umgebungsluft (üblicherweise während
des Sommers) genutzt, um die Wärme nach Bedarf zum Beheizen eines Bereichs
zu verwenden. Die Abluftleitung muss fest installiert sein, damit in diesem
Modus die Kaltluft abgesaugt und auf die übliche Art weiterbehandelt werden
kann. Bei dieser Technik kann das Gerät mit den Stufen HOCH/MITTEL/NIEDRIG
laufen.
- Mit einer PTC-Heizung kann das Gerät nur auf Stufe MITTEL laufen.
Die TiO2 / Ionisierungsfunktion
1. Betrifft nur Modelle mit TiO2- oder Ionisierungsfunktion, d.h. solche, deren
Modellnummer T oder I enthalten. T steht für TiO2, I steht für Ionisator. * TiO2 ist
eine Art photochemischer Katalyse.
2. Um die TiO2- oder Ionisierungsfunktion anzuschalten drücken Sie bitte die Taste
TiO2/Ionisator. Diese beiden Funktionen reinigen die Luft und verbessern so die
Luftqualität.
10
Die Selbstdiagnose
Dieses Gerät verfügt über eine Selbstdiagnosefunktion. Wenn Störungen im Gerät
auftreten, zeigt die LCD-Anzeige “E1” oder “E2” an. In diesem Fall kontaktieren Sie bitte
Ihr Servicecenter.
Sämtliche oben genannten Funktionen können
auch über die mitgelieferte Fernbedienung
gesteuert werden.
Für die Fernbedienung benötigen Sie zwei AAABatterien.
ABB.13
HINWEIS !
1. Um die Lebensdauer Ihres Kompressors zu verlängern, warten Sie bitte nach
jedem Abschalten des Geräts mindestens 3 Minuten, ehe Sie es wieder
anschalten.
2. Das Kühlsystem schaltet sich aus, sobald die Umgebungstemperatur niederiger ist
als die eingestellte Temperatur. Der Ventilator arbeitet aber weiterhin auf der
eingestellten Stufe. Sobald die Umgebungstemperatur wieder über die eingestellte
Temperatur steigt, schaltet sich die Kühlung wieder an.
3. Ebenso schaltet sich die Heizung ab, sobald die Umgebungstemperatur über die
eingestellte Temperatur steigt (der Ventilator arbeitet aber weiterhin auf der
eingestellten Stufe). Sobald die Umgebungstemperatur wieder unter die
eingestellte Temperatur sinkt, schaltet sich die Heizung wieder an.
4. Das Gerät besitzt eine ANTI-FROST-Funktion. Wenn die Heizung bei niedrigen
Temperaturen läuft, wird die Heizfunktion manchmal unterbrochen, damit Gefriereis
abgetaut wird. Wenn dies geschieht, warten Sie bitte einfach ab, bis die Heizung
sich von selbst wieder anschaltet.
11
.
WASSER ABLASSEN
Während des Kühlprozesses wird Feuchtigkeit aus der Luft extrahiert und sammelt sich
als Wasser im Gerät an. Sobald der Sammelbehälter voll ist, schalten sich Kompressor
und Motor aus. Die Anzeige „Wasser voll“ leuchtet auf, und ein Warngeräusch ertönt.
Zur Wiederaufnahme des Kühlbetriebs leeren Sie bitte zuerst den Auffangbehälter wie
folgt:
1. Klimaanlage abschalten und
möglichst nicht bewegen.
2. Einen Auffangbehälter (z.B. flache
Schüssel) unter die Drainageöffnung
stellen.
3. Drainagedeckel und Gummipfropfen
aus der Drainageöffnung entfernen
und Wasser ablassen.
4. Wenn der Behälter fast voll ist,
Pfropfen wieder in die Öffnung
stecken und Behälter leeren.
5. Wiederholen, bis das Gerät geleert
ist.
6. Pfropfen einstecken und
Drainagedeckel fest verschließen.
7. Gerät einschalten – “Wasser voll”-
bzw. “Kompressor”-Anzeige sollte
nicht mehr blinken.
So lassen Sie das Gerät laufen, ohne den Sammelbehälter leeren zu müssen:
• Drainagedeckel und Gummipfropfen
entfernen und gut aufbewahren.
• Mitgelieferten Drainageschlauch an
Drainageöffnung anschließen und
das andere Schlauchende in einem
Abfluss positionieren.
ABB.14
ABB.15
12
• Der Drainageschlauch kann
durch einen Verlängerungsschlauch sowie dem
passenden Verbindungsstück
verlängert werden.
Bitte beachten Sie
ABB.16
1.
2.
3. Wollen Sie den Drainage-
Abfluss darf nicht höher als
die Drainageöffnung liegen.
Blinkende Kompressor/
Wasser voll-Anzeige
funktioniert nicht bei dieser
Methode.
schlauch verlängern, können
Sie einen anderen Schlauch
daran anschließen
(Außendurchmesser: 18 mm)
Besondere Sicherheitshinweise für Heizfunktion !
ABB.17
13
Wenn Sie die Heizfunktion
und
C (für die Kühlfunktion liegt er
aktivieren, beachten Sie bitte:
1. Montieren Sie die Abluftleitung
bitte sorgfältig, damit alle Kaltluft
nach außen geleitet wird.
(Informationen zum korrekten
Einbau finden Sie im
Benutzerhandbuch.)
2. Sorgen Sie für kontinuierliche
Entwässerung (d.h. Entwässerung durch Drainageschlauch).
3.
Der Temperaturbereich für die
Heizfunktion liegt zwischen 7
o
27
bei 18 bis 32o C). Liegt die Temperatur außerhalb dieses Bereichs, kann das ordnungsgemäße Funktionieren des
Geräts nicht garantiert werden.
ABB.18
.
WARTUNG
Ziehen Sie stets den Stromstecker, ehe Sie die Klimaanlage reinigen.
Regelmäßige Reinigung maximiert die Effizienz der Klimaanlage.
Reinigen des Gehäuses
Wischen Sie das Gehäuse mit einem weichen, feuchten Tuch sauber.
Verwenden Sie niemals aggressive Chemikalien, Benzin, Detergentien, chemisch
behandelte Tücher oder andere Reinigungsmittel. Diese können das Gehäuse
beschädigen.
Reinigen des Filters
Benutzen Sie den Staubsauger oder klopfen den Filter aus, um losen Staub und
Schmutz von den Filtern zu entfernen, und spülen Sie sie gründlich unter fließendem
Wasser ab (Wassertemperatur maximal 40o C).
Trocknen Sie den Filter gründlich ab, ehe Sie ihn wieder einsetzen.
Hinweis! Gerät niemals ohne Filter laufen lassen.
14
Langfristige Lagerung
• Lassen Sie alles Wasser aus dem
Gerät ablaufen, ehe Sie es für
mehrere Stunden nur im
Ventilatormodus laufen lassen; so
wird das Geräteinnere vollkommen
trocken.
• Reinigen oder wechseln Sie den
Filter.
• Ziehen Sie das Stromkabel und
wickeln es wie abgebildet auf
• Lagern Sie das Gerät im
Originalkarton oder decken es
vollständig ab.
ABB.19
15
Ist die Klimaanlage an das Stromnetz
Liegt die Raumtemperatur unter der
Das Gerät arbeitet, bewirkt aber
Gibt es direkte Sonneneinstrahlung? (Bitte
nter der
Steht das Gerät schief, wodurch Vibrationen
Vermutlich ist der Überhitzungsschutz des
bis er
.
FEHLERSUCHE
Die Klimaanlage läuft nicht
angeschlossen?
Gibt es einen Stromausfall?
Blinkt die Anzeige Kompressor / Wasser voll?
eingestellten Temperatur?
wenig
Das Gerät bewirkt anscheinend gar
nichts.
Das Gerät ist zu laut
Der Kompressor läuft nicht.
☆☆☆☆
Versuchen Sie niemals, das Gerät selbst zu reparieren oder zu zerlegen
Benutzerinformationen zur Entsorgung von elektrischen und elektronischen
Geräten (private Haushalte):
Dieses Symbol auf dem Produkt und begleitenden Dokumenten bedeutet, dass
elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom
Hausmüll getrennt entsorgt werden müssen.
Bringen Sie diese Produkte für die Behandlung, Rohstoffrückgewinnung und
Recycling bitte zu den eingerichteten kommunalen Sammelstellen bzw.
Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen
Vorhänge zuziehen.)
Sind zu viele Fenster oder Türen geöffnet?
Sind zu viele Personen im Raum?
Erzeugt etwas im Raum viel Hitze?
Ist der Filter verstaubt oder verdreckt?
Sind Lufteinlass oder –auslass blockiert?
Liegt die Raumtemperatur u
eingestellten Temperatur?
erzeugt werden?
Ist der Untergrund uneben?
Kompressors eingeschaltet. Warten Sie,
sich wieder abgekühlt hat.
.
16
Loading...
