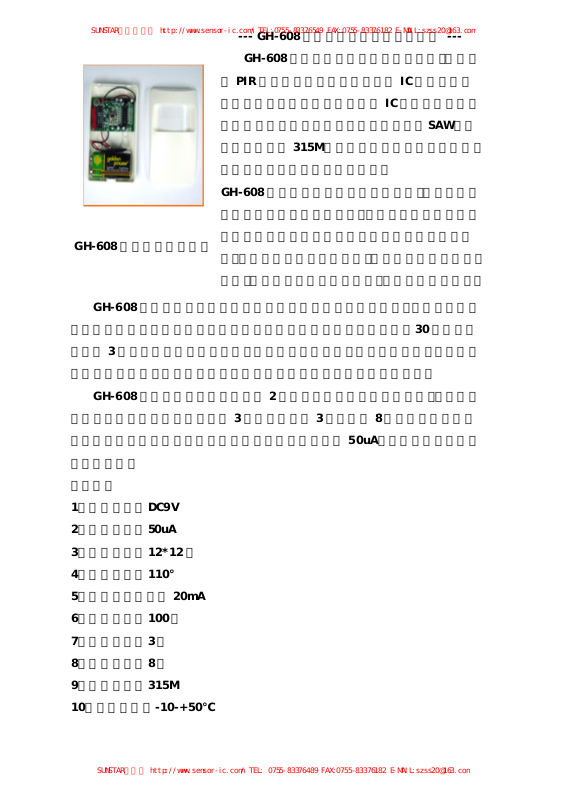

GH-608 无线发射热释电红外线探测器，采用进
口 PIR 线外线传感器和专用红外线 IC 进行信号放
大，处理，再经过专用数据编码 IC 调制，产生发射
信号送往发射电路。发射电路采用声表（SAW）稳
频技术，频率 315M，具有发射郊高，发射距离远、
频率漂移小，表态电流小等特点。
GH-608 无线探测器采用贴片工艺生产，红处线信号
处理设有自动温度补偿电路，环境温度的变化不会对
其检测灵敏度影响太大，高频发射电路采用进口元

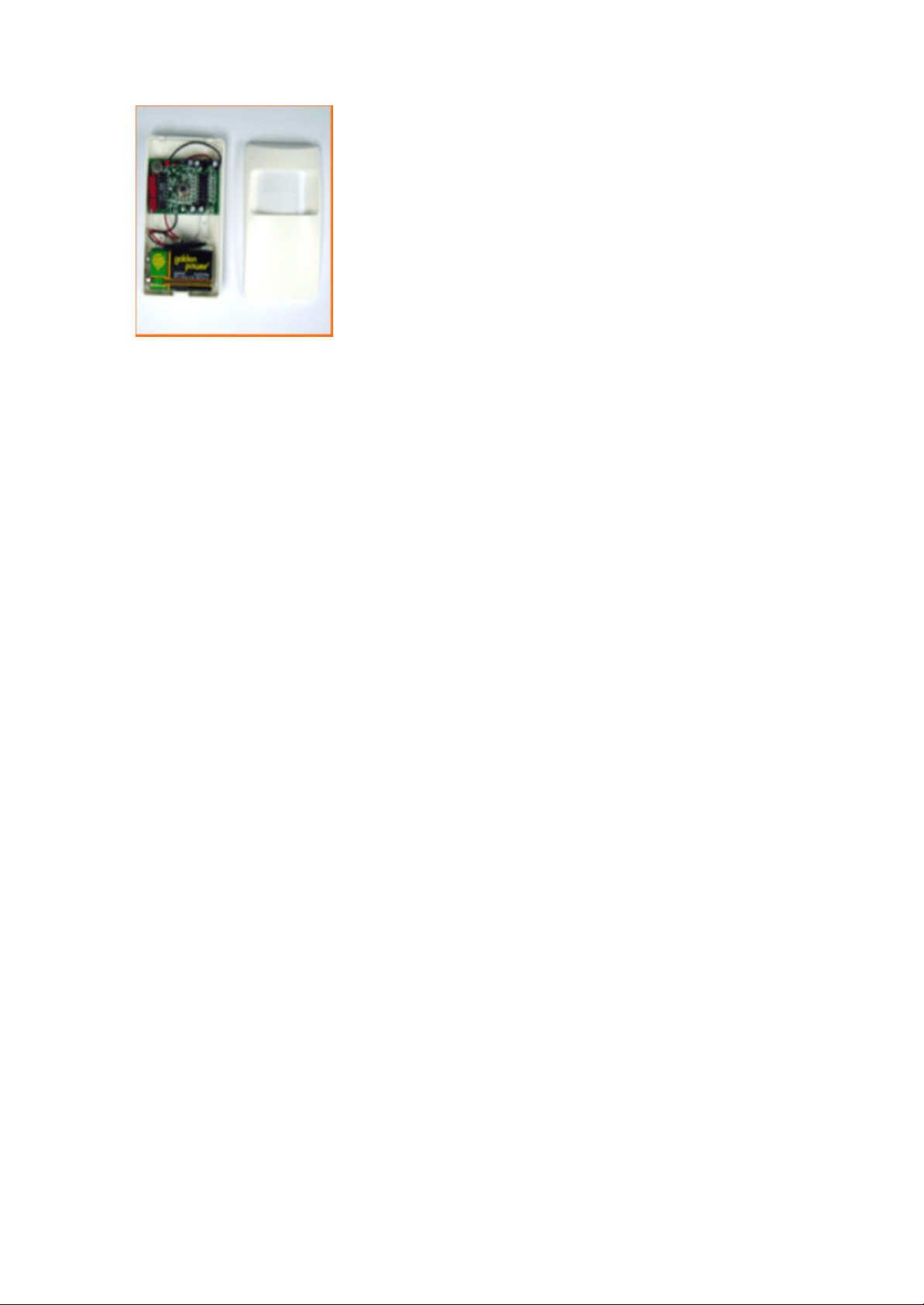

GH-608 无线发射报警探头

件，振荡电路用声表稳频技术，以保证发射频率稳定、
精确。编码端口设在线路板底面，方便用户编码使用。

GH-608 无线探测器可完全替代无线探头与报警主机配套使用，省去安装布线
麻烦，为防止误报，建议主机使用延时报警功能，如在约定时间内（30 秒），主
机接收 3 个无线探测器发射的信号，方可启动报警系统，否则视为无效。使用此功
能可有效降低误报。约定时间和接受信号个数可根据具体使用情况而定。
GH-608 无线探测器初次加电约有 2分钟后方可进入正常检测状态，当感应到
人体信号后开始发射，发射时间 3秒，间歇时间 3秒，间歇 8秒后再作第二次检
测。由于电路使用了微功耗元器件，静态功耗极小（约 50uA）。安装要求同有线
探测器一样。
技术指标

1。工作电压：DC9V
2。静态电流：50uA
3。探测范围：12*12 米
4。感应角度：110°
5。发射电流：小于 20mA
6。发射距离：100米
7。发射时间：3秒
8。间隔时间：8秒
9。发射频率：315M
10。环境温度：-10-+50℃
