Zonne-energieset
voor boten en jachten
2
Belangrijk! Beslist lezen!
Deze gebruiksaanwijzing is een integraal onderdeel van dit product. Er staan belangrijke
aanwijzingen in betreffende de ingebruikneming en het gebruik.
Lees deze gebruiksaanwijzing zorgvuldig door! Bij schades, die ontstaan door het niet
opvolgen van de handleiding, vervalt het recht op garantie. Voor volgschades, die hieruit
ontstaan zijn wij niet aansprakelijk.
Bewaar deze gebruiksaanwijzing zorgvuldig!
Introductie
Geachte klant,
Gefeliciteerd met de aankoop van de SUNSET zonne-energieset. Met deze installatie kunt
u uw stroom ver van elk stopcontact voor verlichting, radio, etc. zelf produceren en dit
milieuvriendelijk, geruisloos en schoon. Als u problemen tijdens de opbouw van uw zonneenergieset ondervindt, aarzel niet en neem contact op met onze technische helpdesk.
Lees eerst de navolgende gebruiks-/ bedradingsaanwijzing door, voordat u met de montage
van uw zonne-energie-installatie begint.
Wanneer u de gebruiksaanwijzing in acht neemt en de bedrading volgens onze
aanwijzingen uitvoert, zult u vele jaren plezier met u nieuwe zonne-energie-installatie
hebben.
Wij wensen u veel succes met uw zonne-energie-installatie.
Bij vragen kunt u zich wenden tot onze Technische helpdesk:
Nederland: Tel. 053 – 428 54 80
ma. t/m do. 8:30 - 20:00 uur
vr. 8:30 - 18:00 uur
e-mail: helpdesk@conrad.nl
3
Modulefabrikant SUNSET
De
zonnepanelen SM 30/36 en SM 30L/36 zijn speciaal
ontwikkeld voor de toepassing in middelgrote privé- en
industriële installaties (b.v. stroomverzorging voor de verlichting
van een tuinhuisje of berging of als onaf-hankelijke stroomverzorging voor pompinstallaties enz).
De 36 halve-cellen uit monokristallijne silicium bereiken een
topprestatie van 30 Wp. De zonnecellen zijn textureerd en met
een antireflectielaag voorzien en ingekapseld in het zachte EVAkunststof (ethyleen-vinyl-acetaat) van het modulelaminaat. Dit
waarborgt vochtbestendigheid, UV-stabiliteit alsook elektrische
isolatie en maakt thermische uitzetting mogelijk. De bekabeling
vindt plaats via een 1 meter lange aansluitkabel.
De frontafdekking van de SM 30/36 is gemaakt van speciaal
gehard hoogtransparant glas en is uiterst lichtdoorlatend en
robuust. De vaste kunststofachterkant uit Tedlar is permanent
verbonden met de glazen afdekking. De geëloxeerde aluminiumprofielen vormen een torsiestijve moduleframe waarmee het
laminaat ingelijst is en zorgen voor een gemakkelijke montage.
De SM 30/36 is hiermede optimaal be-schermd tegen mechanische en klimaatsinvloeden.
Bij het zonnepaneel SM 30L bestaat de frontafdekking uit hoogwaardig kunststof. De aluminium achterzijde is permanent verbonden met de kunststofafdekking. Door de toegepaste speciale
materialen kan de module licht gebogen worden en kan hiermee
tot een bepaalde graad aan de verschillende oppervlaktes aangepast worden.
Technische gegevens SM SM
30/36 30 L/36
Nom. vermogen P
max
[WP] 30 30
Nom. stroom I
MPP
[A] 1,74 1,74
Nom. spanning U
MPP
[V] 17,3 17,3
Kortsluitstroom I
K
[A] 1,93 1,93
Onbel. spanning U
L
[V] 20,8 20,8
Lengte [mm] 685 681
Breedte [mm] 340 336
Hoogte [mm] 20 8
Hoogte aansluitdoos [mm] 12 12
Gewicht [kg] 2,7 1,28
Garantie: 10 jaar op het prestatievermogen:
WattP [WP]: topprestatie onder testomstandigheden: Air Mass AM = 1,5, Instraling E = 1000 W/m
2
celtemperatuur TC = 25°C
4
Handleiding voor zonne-energiesets
Bedrading

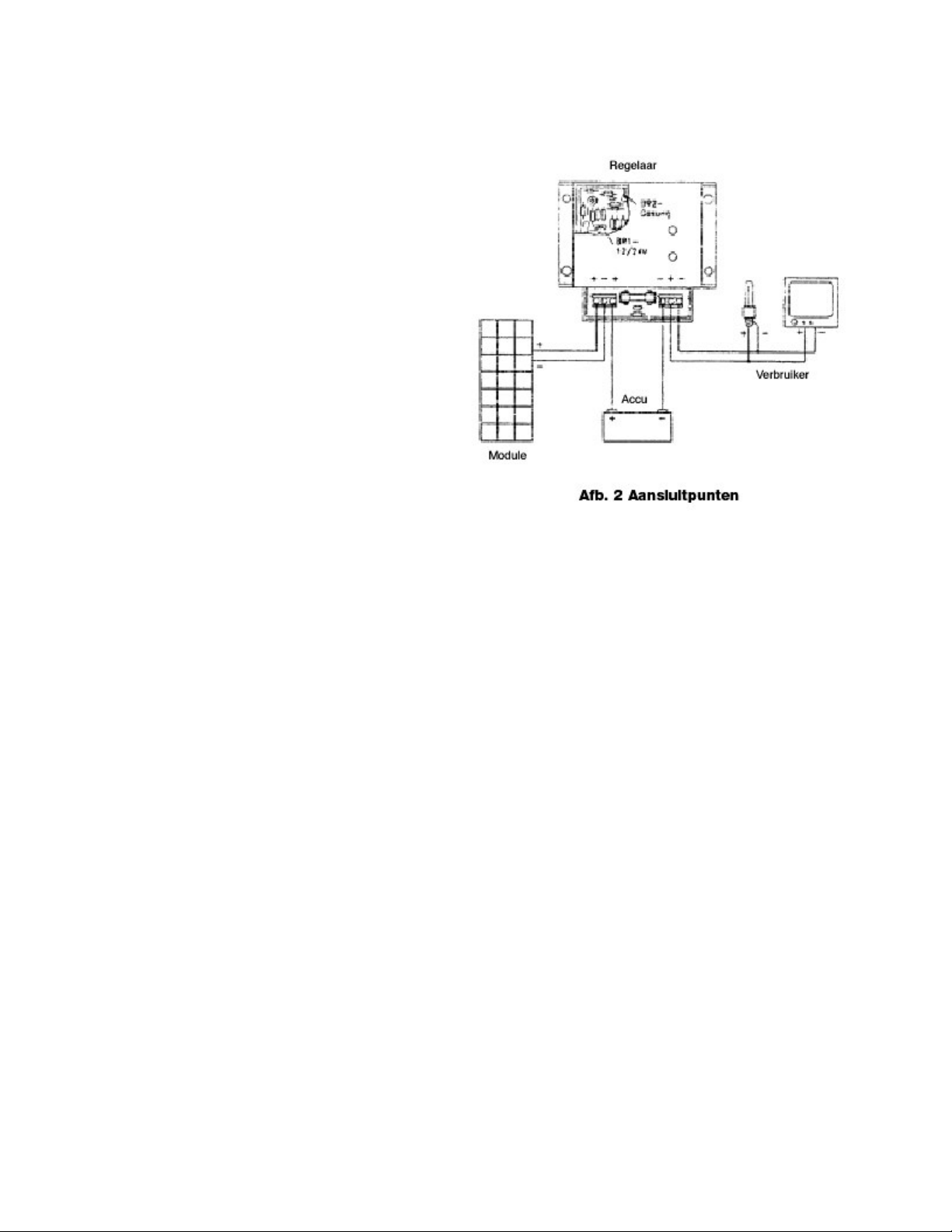

De zonnemodule (1) is uitgerust met een 2-aderige kabel in de kleuren rood en zwart. De
rode kabel (+) verbindt u met de laadregelaar (2) klem "symbool moduul +". De zwarte
kabel (-) verbindt u met klem "symbool moduul -". Indien de kabel van de zonnemodule
voor uw toepassing te kort is, kunt u deze met het meegeleverde montagekabel (3)
verlengen.
Als tweede stap wordt nu de accu aangesloten.
Let op! Een accu kan een hoge kortsluitingstroom produceren, wees voorzichtig!
Bevestig de poolklemmen (4) (+/-) aan de accu. Verbindt het resterende montagekabel
met de laadregelaar. Schroef hiervoor de blauwe kabel aan klem "symbool accu (+)" en de
bruine kabel aan klem "symbool accu -". Klem de blauwe kabel aan de pluspool van de
accu en de bruine kabel aan de minpool.
Uw zonne-energie-installatie is nu gebruiksklaar.
De verbruikers, zoals b.v. radio, televisie, worden overeenkomstig met de polariteit direct
aan de laadregelaar aangesloten. Raadpleeg hiervoor de gebruiksaanwijzing van de
laadregelaar. De maximale laststroom van 5 ampère (PV50 en PV 55 8 ampère) mag niet
overschreden worden.
Om de accu eerst volledig op te laden, raden wij aan, om de installatie aanvankelijk een
paar zonnige dagen te gebruiken voor het opladen van de accu. Daarna is uw zonneenergie-installatie klaar voor gebruik en de gebruikers kunnen met de opgewekte
zonnestroom gevoed worden. U kunt de accu ook vooraf opladen via een conventionele
oplader.
De laadtoestand van de accu kan steeds afgelezen worden op de laadregelaar.
*) De PV-sets "PV 10 en PV 20" kunnen zonder problemen uitgebreid worden met een
tweede zonnemodule. Voor de PV-sets "PV 20, PV 45, PV 50 en PV 55" is een
uitbreiding na overleg eveneens mogelijk.
5
Belangrijke aanwijzing:
De accu('s) is (zijn) als laatste onderdeel aan te sluiten
6
Laadregelaar voor zonne-energie
5.6 / 5.0 / 8.8 /8.0
Kenmerken
• Temperatuurcompensatie
• 12 / 24V-omschakeling
• Gasregeling
• Beveiliging tegen diepontlading
• CE-keurmerk
Lees a.u.b. deze gebruiksaanwijzing zorgvuldig door, voordat u de laadregelaar in gebruik
neemt.
Gebruiksaanwijzing en beschrijving van de laadregelaar met beveiliging tegen
diepontlading, gasregeling en temperatuurcompensatie
In fotovoltaïsche zonne-installaties worden meestal loodaccu’s gebruikt voor het opslaan
van zonne-energie. Loodaccu’s moeten beschermd worden tegen te diep ontladen en
tegen overlading. Met deze laadregelaar wordt aan beide taken in één apparaat voldaan.
Hij is geschikt voor alle 12 en 24 V-systemen.
Beveiliging tegen overladen
Wanneer de accu de laadeindspanning overschrijdt begint deze gas te vormen. Omdat dit
proces temperatuurafhankelijk is, wordt de laadeindspanning, door een in de regelaar
geïntegreerde sensor, automatisch aangepast aan de omgevingstemperatuur.
Sterke gasvorming leidt tot verlies van elektrolyt en uiteindelijk tot vernieling van de accu.
Na het bereiken van de laadeindspanning is de accu nog niet volledig geladen en daarom
mag de laadstroom niet helemaal uitgeschakeld worden. De laadregelaar reduceert de
laadstroom voor de accu, zodat de laadeindspanning net niet overschreden wordt. Deze
laadprocedure wordt "IU-laden" genoemd en laadt de accu bijzonder sparend en snel. De
vermindering van de stroomtoevoer wordt bereikt, door hel snel en kortstondig de
zonnegenerator kort te sluiten (pulsbreedte gemoduleerd shuntprocédé).
Regeling gasvorming
De laadeindspanning wordt afhankelijk van de ontlaaddiepte veranderd. Als een loodaccu
langere tijd gebruikt wordt zonder enige gasontwikkeling, bestaat het gevaar dat zich
schadelijke zuurlaag vormt. Deze zuurlaag kan door begrensd en gecontroleerd gassen
voorkomen worden. Deze functie wordt door de gasregeling overgenomen. Deze schakelt
de beveiliging tegen overlading buiten werking wanneer de accu te veel ontladen was en de
"gas-aktief"-spanning onderschreden werd en wel zo lang tot de zogenoemde
gaseindspanning bereikt is. Bovendien zorgt deze gasregeling bij veel cyclische
bewerkingen voor het verhogen van de laadspanning, hierdoor wordt de accucapaciteit
beter benut. Deze regeling is eveneens temperatuurgestuurd en ook geschikt voor gelaccu's.
7
Beveiliging tegen diepontlading
Accu's moeten beveiligd worden tegen te diep ontladen, omdat anders deze beschadigd
worden. De laadregelaar beschermt de accu tegen te diep ontladen, hij schakelt de
verbruikers uit, wanneer de ontlaadeindspanning onderschreden wordt. Zodra de accu
bijgeladen is en de drempel voor het terugschakelen van de belasting bereikt wordt, zullen
de verbruikers automatisch weer ingeschakeld worden.
Displays:
De laadregelaar is voorzien van een groene LED en een meerkleurige LED, waarvan de
kleuren van rood via groen in tien verschillende kleurstappen kunnen veranderen. De
groene LED licht op, zodra door de zonnemodule energie opgewekt wordt. Wanneer de
regelaar de laadstroom begrenst, knippert deze LED. De meerkleurige-LED geeft de
spanning weer via de kleuren. Een dreigende belastingsuitschakeling wordt door snel
knipperen van deze LED aangeduid. Zodra de belasting uitgeschakeld is knippert deze
LED langzaam.
Let er op, dat alle aangesloten verbruikers tezamen niet meer stroom mogen uithalen dan
de maximaal toegestane belastingsstroom.
Aanwijzingen voor het installeren
De laadregelaar moet in de buurt bij de accu geplaatst worden en beschermd worden tegen
weersinvloeden. Bovendien moet er op gelet worden dat de accu in een goed geventileerde
ruimte geplaatst wordt. Voor de werking van de regelaar is het schoorsteeneffect belangrijk,
d.w.z. bij de montage moeten de klemmen naar beneden wijzen.
Om gebruik te maken van de veiligheidsfuncties van de laadregelaar moet deze verbonden
worden met de zonnemodule, de accu en de verbruikers.
Alle componenten van het systeem, dus zonnemodule, loodaccu, verbruiker en
laadregelaar moeten voor wat betreft de spanning op elkaar afgestemd zijn. Controleer dit
voor de installatie! Let er op, dat uw laadregelaar op de juiste nominale spanning ingesteld
is. Vraag, als u twijfelt, advies aan een vakman.
A.u.b. voor de installatie onderstaande volgorde aanhouden:
1. Verbindt de accu via de hiervoor bedoelde schroefklemmen met de laadregelaar. Om
het spanningsverval klein en de daarmee samenhangende kabelopwarming laag te
houden, wordt een zo groot mogelijke kabeldoorsnede aanbevolen (zie Technische
gegevens). Als u de bedrading uitvoert met kortsluitingbestendige kabel kan het
afzekeren van de accukabel achterwege blijven. Anders moet een zekering direct op
de pluspool van de accu aangebracht worden om te voorkomen dat er kortsluiting in
de kabel naar de regelaar kan ontstaan. Beide componenten moeten in dezelfde
ruimte op geringe afstand van elkaar geïnstalleerd worden, omdat de sensor voor het
meten van de temperatuur in de laadregelaar geïntegreerd is.
2. Verbind de zonnemodule met de respectieve schroefklemmen op de laadregelaar.
3. Verbind tenslotte de verbruiker met de laadregelaar.
8
Let beslist op de juiste polariteit bij de afzonderlijke componenten!
Oorzaken van fouten bij het aansluiten
Verkeerd polen van de accu:
Steekzekering gesmolten; vervangen
door andere zekering van hetzelfde
type.
Verkeerd polen van de module:
Beslist vermijden!
Verkeerd polen van de verbruiker:
Deze kunnen vernield worden,
voordat de zekering in werking treedt.
In accu’s zijn grote hoeveelheden
energie opgeslagen. Bij kortsluiting
kunnen deze energiehoeveelheden in
korte tijd vrij komen en op de plaats
van de kortsluiting door een grote
hitteontwikkeling brand veroorzaken.
Waarschuwingen
1. Kortsluitingen moeten beslist vermeden worden: brandgevaar!
2. Verbruikers die bepaald door de functie niet via de lastuitschakeling van de accu
gescheiden mogen worden, moeten via een zekering direct op de accu aangesloten
worden (b.v. positielicht).
3. Bij installaties met gelijkspanning kan vooral tijdens het aansluiten, maar ook tijdens de
werking, vonkvorming ontstaan. Installeer daarom geen PV-componenten in ruimtes,
waarin licht ontvlambare gassen kunnen ontstaan (b.v. door gasflessen, lakken,
oplosmiddelen). In geval van twijfel, raadpleeg altijd een vakman.
Het instellen van de nominale spanning
De instelling op 12 / 24 V wordt tijdens het installeren automatisch uitgevoerd.
Wanneer u de gebruiksaanwijzing in acht neemt heeft u beslist jarenlang plezier met uw
zonne-energie-installatie. De accu zal, afhankelijk van het gebruik, een levensduur van ca.
10 jaar of langer bereiken. De zonnemodule en de laadregelaar zullen veel langer meegaan
en zodoende hoeft alleen maar de accu vervangen te worden. Een defecte accu is vaak te
herkennen aan het steeds weer uitschakelen van de verbruikers door de beveiliging tegen
te diep ontladen, oftewel een volledige oplading plaatsgevonden heeft.
De Solsum regelaars zijn ideaal voor kleine en middelgrote zonnepanelen. De regelaars
zijn uitgerust met een overlaad- en diepontladingsbeveiliging. Hiervoor werd de modernste
en innovatieve technologie gebruikt. De overlaadbeveiliging werkt als polsbreedte
modulerende shuntregelaar en garandeert het snel en veilig opladen van de accu's (IUkarakteristiek).
Bij deze laadregelaars werken, niet aan slijtage onderhevige MOSFET-transistors, ook bij
de diepontladingsbeveiliging, waardoor voor de werking een extreem hoge levensduur
gegarandeerd kan worden. Helemaal nieuw in deze prijsklasse is de gasregeling (makkelijk
te deactiveren) en de temperatuurcompensatie welke bij deze laadregelaars standaard
geïntegreerd zijn. Een kleurenvoltmeter toont de spanning van de accu (type X) of over de
belastingsuitschakeling (alleen type D).
9
Veiligheidskenmerken:
• Overspanningsbeveiliging door de ingebouwde varistor
• Beveiliging tegen verkeerd polen aan het zonnepaneel en de accu
• Onbelast. spanningsvast
• Geïntegreerde zekering
• Spanningsaanduiding door wisselende kleuren:
rood 11,8 V
geel tot roodgeel 12,3 V
groen 12,8 V
Oplaadfuncties:
• Shuntregelaar - snel en veilig opladen
• Tijdvertraagde diepontladingsbeveiliging
• Temperatuurcompensatie door geïntegreerde sensor
• Automatische aanpassing van de spanning
• Gasregeling
• Schotty-diode
• MOSFET schakeltransistors
• LED-aanduiding voor de laadfunctie (type X)
• LED-aanduiding voor de uitschakeling van de belasting (type D)
• Laadtoestandsaanduiding (type D)
Technische gegevens bij 25°C
Type laadregelaar: 5.6 5.0 8.8 8.0
Nominale spanning 12V 12V 12V 12V
- max. modulestroom 5A 5A 8A 8A
- max. belastingstroom 6A -* 8A -*
- max. eigenverbruik max. 4 mA
Laadeindspanning
- normaal 13,7V 13,7V 13,7V 13,7V
- gasregeling deactiveert 14,1V 14,1V 14,1V 14,1V
Temperatuurcompensatie 4 mV / K / cel
Diepontlading-uitschakeling
- constant 11,1V -* 11,1V -*
- spanning terugschakeling 12,6V -* 12,6V -*
Gasregeling
-"gas actief"-spanning 12,4V 12,4V 12,4V 12,4V
- gaseindspanning 14,5V 14,5V 14,5V 14,5V
Temperatuurcompensatie -3 mV / K / cel
Zekering 6,3A 10A
Temperatuurbereik -25°C tot 50 °C
Afmetingen 87 x 98 x 35 mm
Aansluitklemmen (fijn/1-draads) 2,5 mm²
Gewicht ca. 100 g
(voor 24V-systemen moet de spanningswaarde verdubbeld worden!)
* geen uitschakeling van de belasting alleen 6,3 / 10A zekering.
Loading...
