Regulateur HRSi Installation et Utilisation
Régulateur
Rutland HRSi
Manuel d’installation et d’utilisation
Doc No :SM-346 Issue B 24.04.08 FR 1 Marlec Eng Co Ltd
Regulateur HRSi Installation et Utilisation
Introduction
Félicitations et remerciements pour votre achat. Le régulateur Marlec HRSi intègre les dernières
innovations en matière de régulation de charge pour les petites éoliennes Rutland et les panneaux solaires.
Caractéristiques
Protection des batteries contre les charges excessives.
Protection des équipements électroniques contre les dom m a ges dus à une surtension.
Configuration automatique 12 V / 24 V.
Compensation en température pour une régulation optimale de la charge.
Utilisation de différents cycles de charge pour optimiser les performances de la batterie.
Interrupteur Marche/Arrêt intégré pour couper le courant pour l’installation et les opérations de maintenance.
Convient aux éoliennes Rutland 503, 504, 913, 914 et FM-910-3.
Entrée pour panneaux solaires jusqu’à 160 W.
Possibilité de monter en parallèle d’autres sources de charge en les raccordant directement à la batterie (pas
via le HRSi).
Charge d’un seul parc batteries.

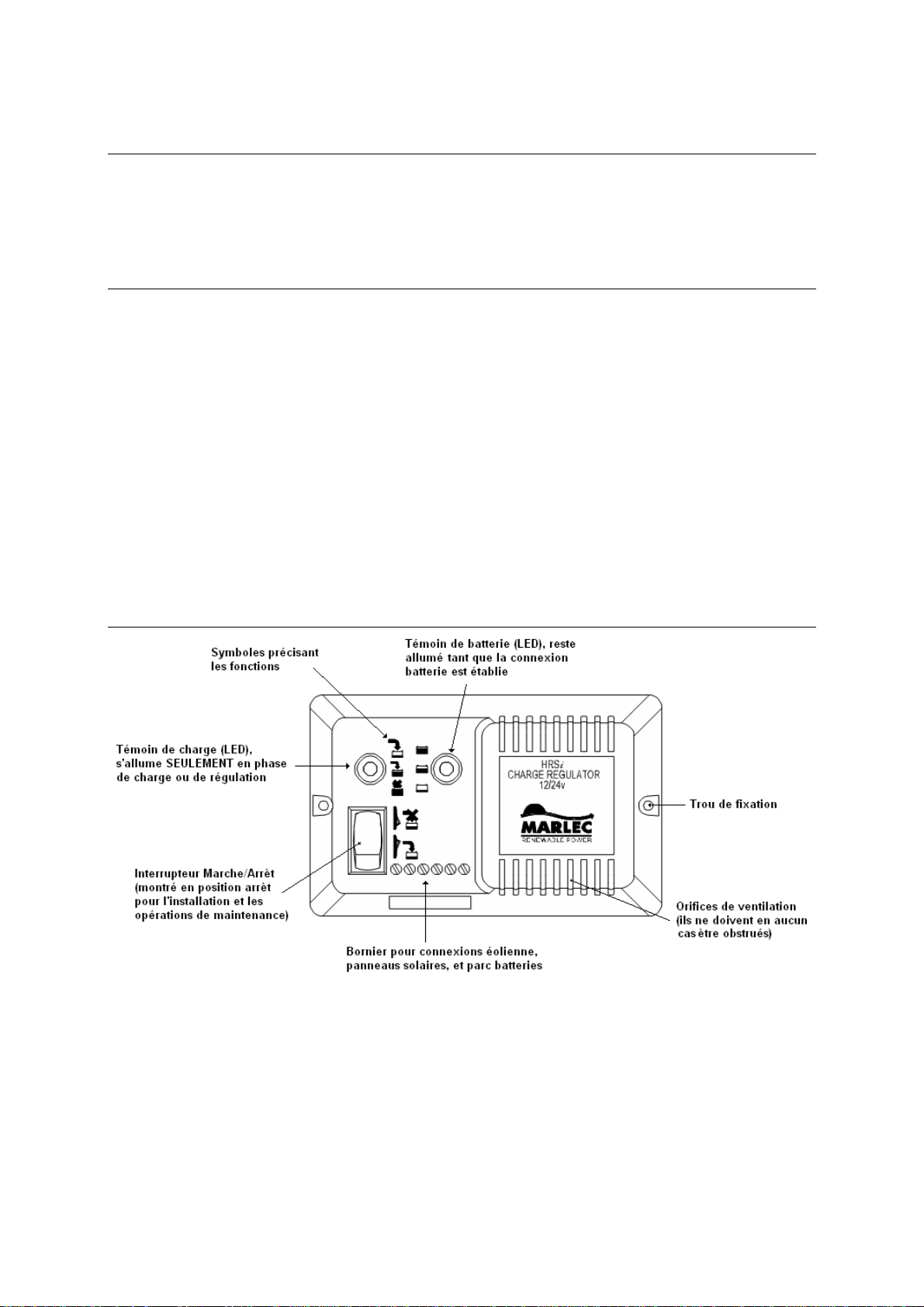

Présentation
Doc No :SM-346 Issue B 24.04.08 FR 2 Marlec Eng Co Ltd
Regulateur HRSi Installation et Utilisation
Guide de mise en service en 10 étapes
La séquence de connexions est primordiale pour que le HRSi reconnaisse la tension de votre système. S’assurer
que les sources soient hors tension.
1. Choisir un emplacement sec et suffisamment ventilé à proximité des batteries.
2. Sélectionner des câbles et connecteurs capables de supporter en permanence une intensité minimum de 10 A.
Pour la connexion du HRSi à la batterie, la section des câbles ne doit pas être inférieure à 4,0mm².
3. Câbler au plus court possible entre le HRSi et la batterie, pour éviter d’inutiles chutes de tension et permettre
une mesure exacte de la tension. Il est recommandé de ne pas dépasser 1,50m.
4. Avant de relier le régulateur au système de charge, s’assurer que les panneaux solaires sont couverts, que les
pales de l’éolienne sont immobilisées et qu’aucune autre source de charge n’est sous tension.
5. Placer l’interrupteur Marche/Arrêt du HRSi en position Arrêt.
6. Raccorder les deux fils de l’éoliennes aux bornes WG+ et WG- et les panneaux solaires aux bornes PV+ et
PV- en respectant les polarités.
NB : les panneaux solaires doivent être équipés de diodes anti-retour appropriées, pour un montage en
parallèle chacun des panneaux doit avoir une diode anti-retour. Couvrir les panneaux et immobiliser les pales
de l’éolienne.
7. Raccorder les câbles batteries aux bornes BAT+ et BAT-.
8. Raccorder l’autre extrémité des câbles à la borne positive (+) et à la borne négative (-) sur la batterie en
respectant les polarités. Cette connexion mesure la tension et détermine si l’installation est en 12 ou 24V.
9. Découvrir les panneaux solaires et libérer les pales de l’éolienne.
10. Placer l’interrupteur en position Marche sur le HRSi. Le système de charge est opérationnel.
Doc No :SM-346 Issue B 24.04.08 FR 3 Marlec Eng Co Ltd
Regulateur HRSi Installation et Utilisation
Mode de fonctionnement
Le régulateur HRSi protège vos batteries contre les charges excessives. Il utilise différentes phases de charge
pour optimiser la charge de votre batterie. Durant la phase d’absoption/Boost l’HRSi régule le courant en
provenance de l’éolienne et du panneau pour charger la batterie en profondeur et le plus rapidement possible. La
phase d’entretien/Floating permet de maintenir le niveau de charge en minimisant la perte d’électrolyte par
émanation de gaz et de prolonger la durée de vie de la batterie. La décharge de la batterie relance
automatiquement la phase d’absorption/Boost.
La compensation en température permet un ajustement automatique de ces différentes phases de charge en
fonction de la température réelle. La température de référence étant 25°C. Le paramétrage usine convient pour
des batteries plomb-acide à électrolyte liquide ou gélifiée. Si vous utilisez un autre type de batterie, contacter
votre revendeur pour déterminer le paramétrage nécessaire.
Paramétrages par défaut
Tension nominale de la batterie à 25°C 12V 24V
Tension d’entretien (Float) max 25°C 13,8V 27,6V
Tension max (Boost) à 25°C 14,4V 28,8V
Doc No :SM-346 Issue B 24.04.08 FR 4 Marlec Eng Co Ltd
Regulateur HRSi Installation et Utilisation
Description des symboles associés aux LEDs
Couleur de la LED Symbole LED de charge Symbole LED de batterie
Vert
Jaune
Toute la puissance de l’éolienne et
du panneau est transférée à la
batterie.
L’HRSi est en mode régulation
mais transmet toujours du courant
à la batterie, en faible quantité. Il
est possible que l’éolienne
ralentisse.
La tension batterie est supérieure
à 13V (26V).
La tension batterie est comprise
en 12V & 13V (24V et 26V).
Rouge
Aucune LED allumée
Rouge clignotant
L’HRSi est en mode régulation et
ne transmet plus de courant à la
batterie. L’éolienne tourne
pratiquement au ralenti.
L’éolienne ne tourne pas assez
vite pour pouvoir fournir du courant
et/ou la luminosité n’est pas
suffisante pour que les panneaux
produisent de l’énergie.
La tension batterie est inférieure à
12V (24V).
Le HRSi n’est pas connecté à la
batterie ou la connexion est
rompue.
A 25°C, la tension batterie est
inférieure à 11V. Débrancher les
consommateurs pour éviter une
décharge profonde de la batterie.
Doc No :SM-346 Issue B 24.04.08 FR 5 Marlec Eng Co Ltd
Regulateur HRSi Installation et Utilisation
Comment prévenir les dommages en quelques étapes
1. Pendant les procédures d’installation ou de maintenance, placer
l’interrupteur en position Arrêt (voir schéma ci-contre).
2. Ne jamais utiliser l’interrupteur pour stopper l’éolienne si elle tourne trop
vite.
3. Pendant la procédure d’installatio n, commencer par la connexion batterie.
C’est elle qui permet de déterminer la tension nominale de l’installation (12
ou 24V).
4. Ne jamais débrancher la connexion batterie sur le HRSi si l’interrupteur
n’est pas en position Arrêt et ne pas le remettre en position Marche tant que
la connexion n’est pas rétablie. Aucun système de coupure batterie ne doit être raccordé sur cette connexion.
5. Ne jamais raccorder l’éolienne au régulateur HRSi lorsqu’elle tourne, au risque d’endommager
définitivement le régulateur.
6. Ne jamais raccorder un panneau solaire directement exposé à la lumière solaire au régulateur HRSi.
7. La puissance totale de s panneaux solaires ne doit jamais dépasser 160W.
8. Chaque panneau solaire doit systématiquement être équipé d’une diode anti-retour.
9. Respecter les polarités pour toutes les connexions.
10. Ne pas dépasser la distance maximum recommandée entre le régulateur HRSi et la batterie. Pour une distance
supérieure, utiliser une section supérieure pour maintenir les performances de charge.
11. Ne jamais obstruer les orifices de ventilation sur le régulateur HRSi.
12. Il est possible qu’en phase de charge intensive des sources auxiliaires comme par exemple le moteur de
propulsion, le régulateur HRSi bascule en mode régulation et que par conséquent l’éolienne tourne au ralenti.
Interrupteur Marche/Arrêt
Position Arrêt
Position Marche =
mode charge
Merci de tenir compte de ces consignes afin de pouvoir bénéficier de la garantie, le cas échéant.
Doc No :SM-346 Issue B 24.04.08 FR 6 Marlec Eng Co Ltd
Regulateur HRSi Installation et Utilisation

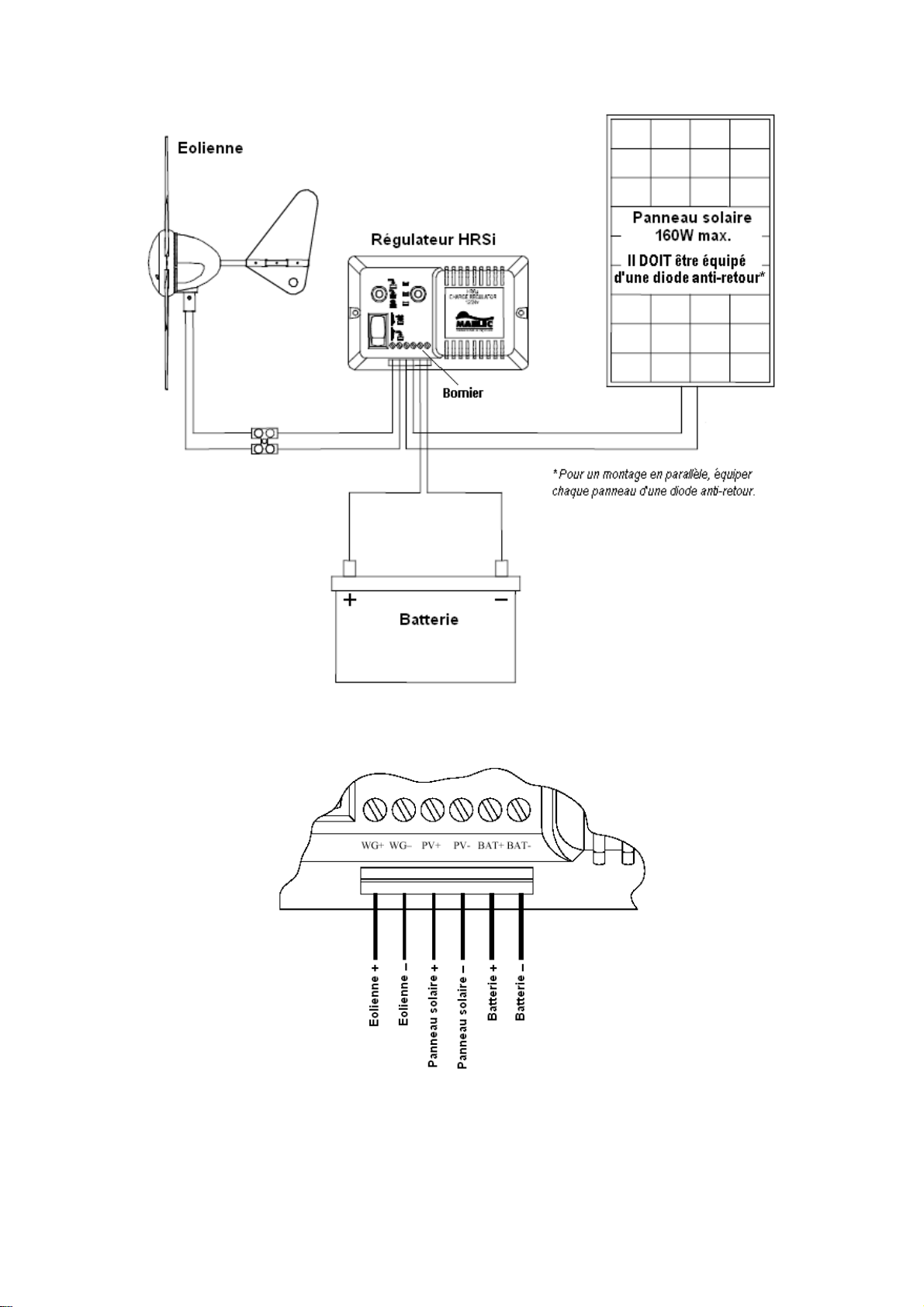

Schéma global de câblage – Batterie, éolienne, régulateur HRSi
Identification des bornes
Doc No :SM-346 Issue B 24.04.08 FR 7 Marlec Eng Co Ltd
Regulateur HRSi Installation et Utilisation
Garantie limitée
La garantie limitée de la compagnie Marlec Engineering couvre le remplacement sans frais pour tout défaut de
pièce(s) ou main-d'œuvre durant 12 mois à compter de la date d'achat. L'obligation de Marlec à cet égard se
limite au remplacement des pièces dont le défaut a été rapidement signalé au revendeur puis confirmé par Marlec
après contrôle. Une preuve d’achat est nécessaire pour faire valoir la garantie.
Les pièces défectueuses doivent être retournées en port payé à l'adresse suivante :
Marlec Engineering Company Limited
Rutland House - Trevithick Road
Corby, Northamptonshire
NN17 5XY UK
Email : sales@marlec.co.uk - Site : www.marlec.co.uk
ou à un agent autorisé Marlec.
Cette garantie est nulle dans le cas d'une installation non conforme, d'une négligence du propriétaire, d'une
mauvaise utilisation, de dommages provoqués par des débris volants ou par une catastrophe naturelle y compris
par des éclairs d’orage et des ouragans. La garantie ne s'étend pas aux mâts, aux onduleurs ou aux équipements
auxiliaires non fournis par Marlec.
Aucune responsabilité ne sera assumée en cas de dommages fortuits ou consécutifs ni en cas d'utilisation de
composants non autorisés.
Aucune responsabilité ne sera assumée dans l’hypothèse ou une éolienne sans dispositif de mise en drapeau
aurait été installée alors que Marlec ou l’un de ses agents le préconisait.
Doc No :SM-346 Issue B 24.04.08 FR 8 Marlec Eng Co Ltd
