User
Instruction
Manual &
Warranty
Manuel de
l’utilisateur
et garantie
Manual de
Instrucciones y
Garantía para
el Usuario
Oxford®/Hoyer®Stature
Safe working load:
227 kgs / 500 lbs Patient Lift
Benutzerhandbuch
und Garantie
Oxford®/Hoyer®Stature
Zulässige Betriebslast:
227-kg-Patientenlifter
Oxford®/Hoyer®Stature
Charge maximale d’utilisation:
Lève-personne 227kg/500lb
Oxford®/Hoyer®Stature
Carga de trabajo segura:
Elevador para pacientes
de hasta 227 kg
English
294000.10017 Rev. B
2
MANUFACTURER’S CONTACT DETAILS
CONTENTS
1. Oxford/Hoyer Stature Patient Lift............................................................. 3
2. Introduction: About Your Lift .................................................................. 4
3. Assembly and Commissioning Instructions................................................. 5
4. Safety Precautions................................................................................. 9
5. Operating Instructions............................................................................ 11
6. Removal of 6-Point spreader and 4-Point cradle systems.............................. 15
7. Charging Instructions............................................................................. 17
8. Maintenance Schedule & Daily Check List .................................................. 19
9. Technical Specifications.......................................................................... 22
10. Warranty .............................................................................................. 24
EUROPE
Sunrise Medical Ltd
High Street, Wollaston, Stourbridge,
West Midlands
DY84PS UK
+44 (0) 1384 44 66 22
Fax: +44 (0) 1384 44 66 44
www.sunrisemedical.co.uk
USA
Sunrise Medical, Inc
5001 Joerns Drive
Stevens Point, WI 54481-5040
715-341-3600
800-826-0270 (toll free)
www.sunrisemedical.com
294000.10017 Rev. B
English
3
1. THE OXFORD/HOYER STATURE PATIENT LIFT
READ AND UNDERSTAND THE INSTRUCTIONS IN THIS MANUAL BEFORE
USING YOUR “STATURE”
Boom
Spreader Bar
Motor Gearbox
Mast Extrusion
Rear Castor
(braked)
Push Handle
Foot Push Pad
Straight Line
Steering Device
Battery/
Control Pack
Front Castor
(non-br
ak
ed)
English
294000.10017 Rev. B
4
2. INTRODUCTION: ABOUT YOUR LIFT
The Oxford/Hoyer Stature is an electrically operated patient lift. Each Stature lift is
fully assembled load tested and certified before being packed/shipped.
The packing consists of a strong, purpose built carton that is used for both export and
domestic markets to ensure the safe arrival of the lift.
A number of documents are supplied in a wallet which is packed with each lift and
should be kept safely for future reference.
• USER MANUAL • CUSTOMER SATISFACTION CARD (Europe only)
• TEST CERTIFICATE • DEALER GUARANTEE CARD (Europe only)
• PACKING CHECK LIST
The TEST CERTIFICATE is an important document and may be required for your insurance
records. It is valid for six months and after it has expired the lift should be inspected
and serviced per the maintenance schedule by a competent authorised engineer.
Servicing and periodic testing can be carried out by your authorised supplier. Please
ensure your lift is included in their maintenance schedule. If you are at all unsure
what your local market servicing requirements are, please check with your dealer
and/or a local government agency.
The Oxford/Hoyer Stature is suitable for the following CATEGORIES of lift within the
working parameters of the lifts specified in the TECHNICAL SPECIFICATIONS (see contents page).
Category A - Wheelchair
Category B - Bed
Category C - Bath (dependent upon setting)
Category D - Toilet/Shower Chair
Category E - Floor
Category F - 90 degree Rotation
The Oxford/Hoyer Stature is suitable for patients in the SITTING, SITTING/RECUMBENT
and RECUMBENT positions. The slings suitable for this device are listed as follows:
• Oxford/Hoyer Quick fit sling • Oxford/Hoyer Full back sling
• Oxford/Hoyer Quick fit deluxe sling • Oxford/Hoyer Long seat sling
• Oxford/Hoyer Access sling • Oxford/Hoyer Four point comfort sling & pad
The CE mark:
Th
e Oxford/Hoyer Stature carries the CE mark and complies
with the following EC directives:
• Medical Device Directive (93/42/EEC)
• EMC Directive (89/336/EEC)
• Low Voltage Directive (73/23/EEC)
English
5
3. ASSEMBLY AND COMMISSIONING INSTRUCTIONS

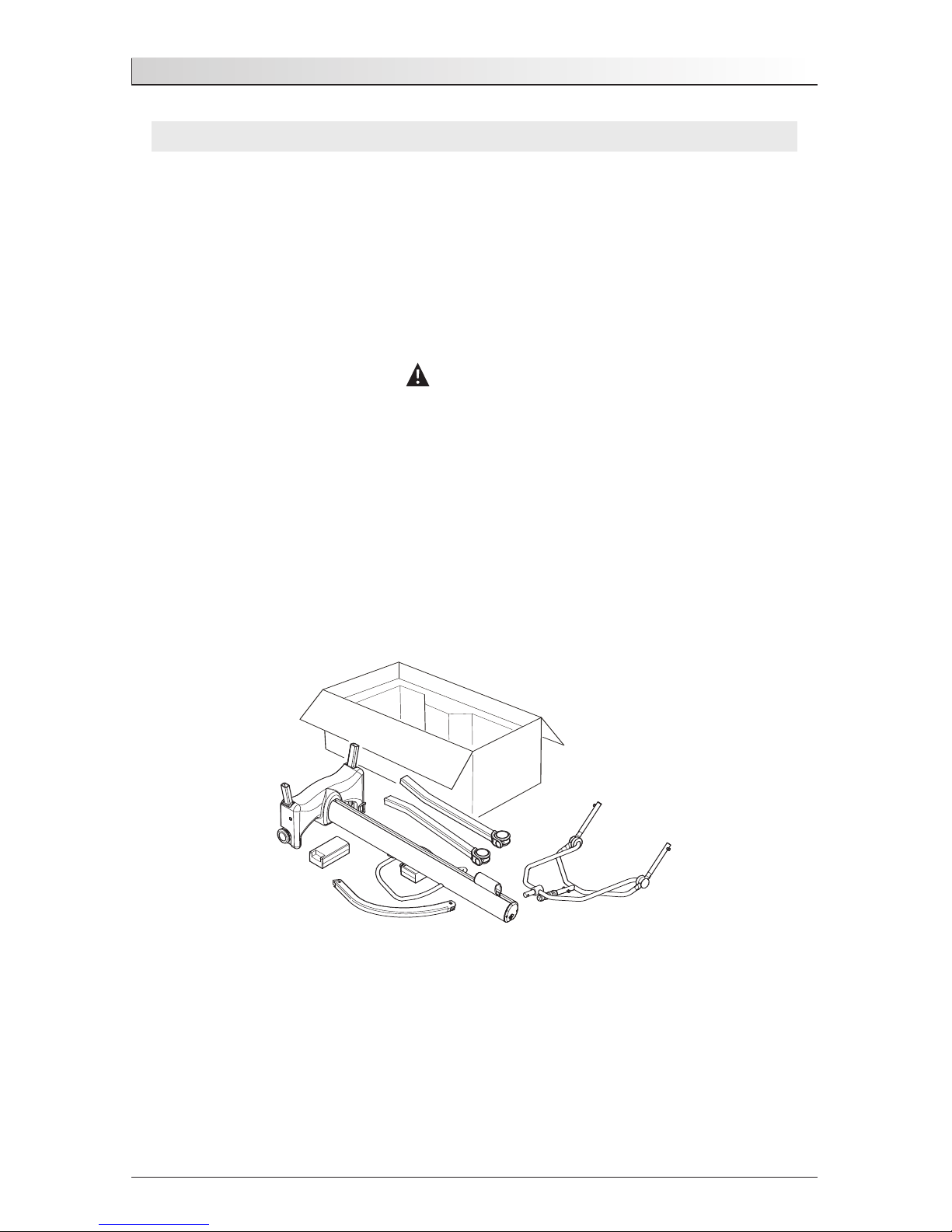

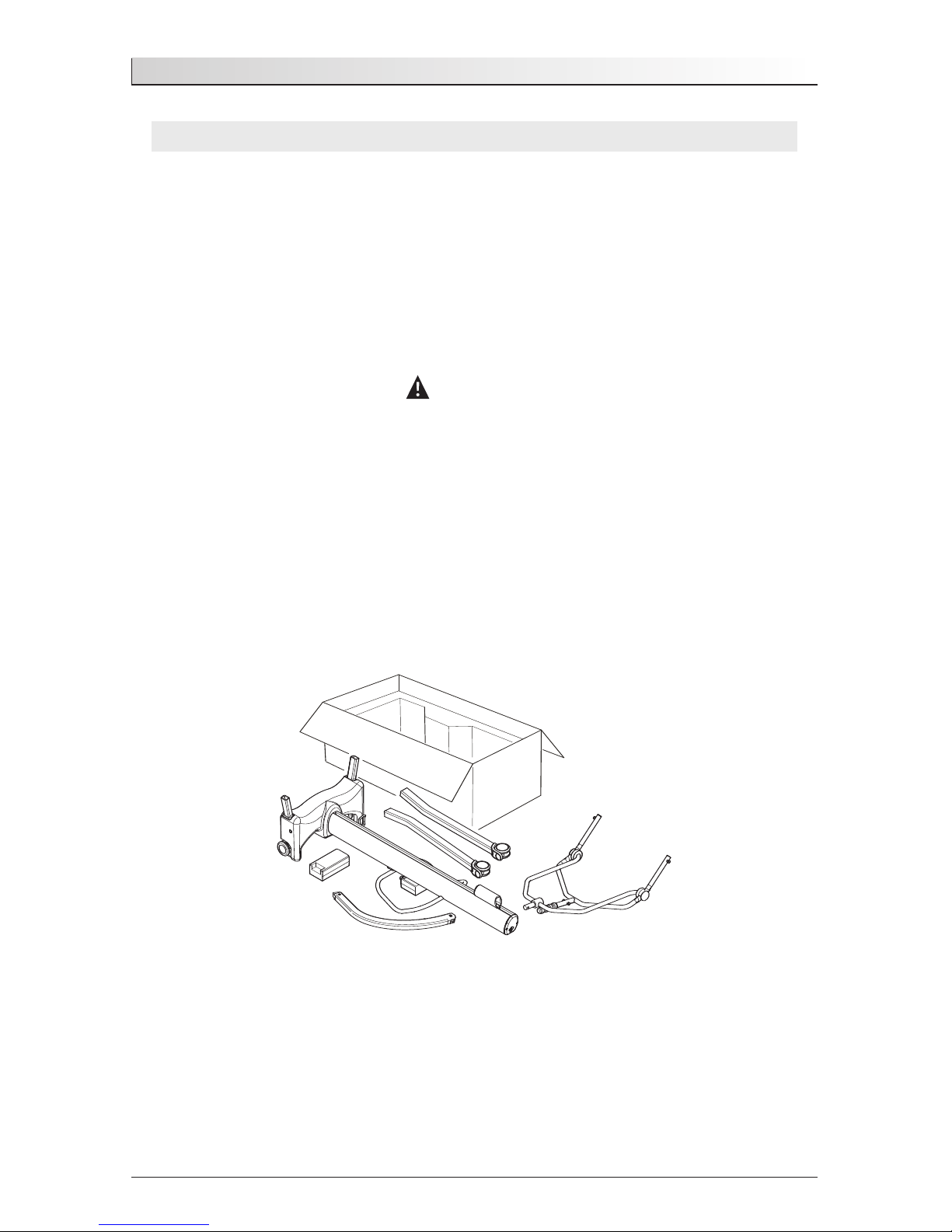

CARTON CONTENTS
Place the carton in a clear working area and open carefully. The carton contains:
•
OXFORD/HOYER STATURE LIFT
•
WALLET CONTAINING DOCUMENTS
•
HAND CONTROL
•
BATTERY PACK
•
DESK TOP CHARGER/STAND/LEAD
• FASTENER KIT (INCLUDES SCREWS, ALLEN KEY, HEX SOCKET, CAPPING PLATE)
WARNING
The Oxford/Hoyer Stature is heavy and will need to be lifted with care.
You may need assistance to lift the Oxford/Hoyer Stature from the carton.
ASSEMBLY INSTRUCTIONS
Remove all the parts from the carton and place on the floor, taking care to protect the
finish from damage.
1. Place the chassis and mast (which are connected) in a clear space. The mast and
chassis should be rested on the push handle, which will ensure the product remains
stable while connecting the legs and boom to the product.
294000.10017 Rev. B
English
294000.10017 Rev. B
6

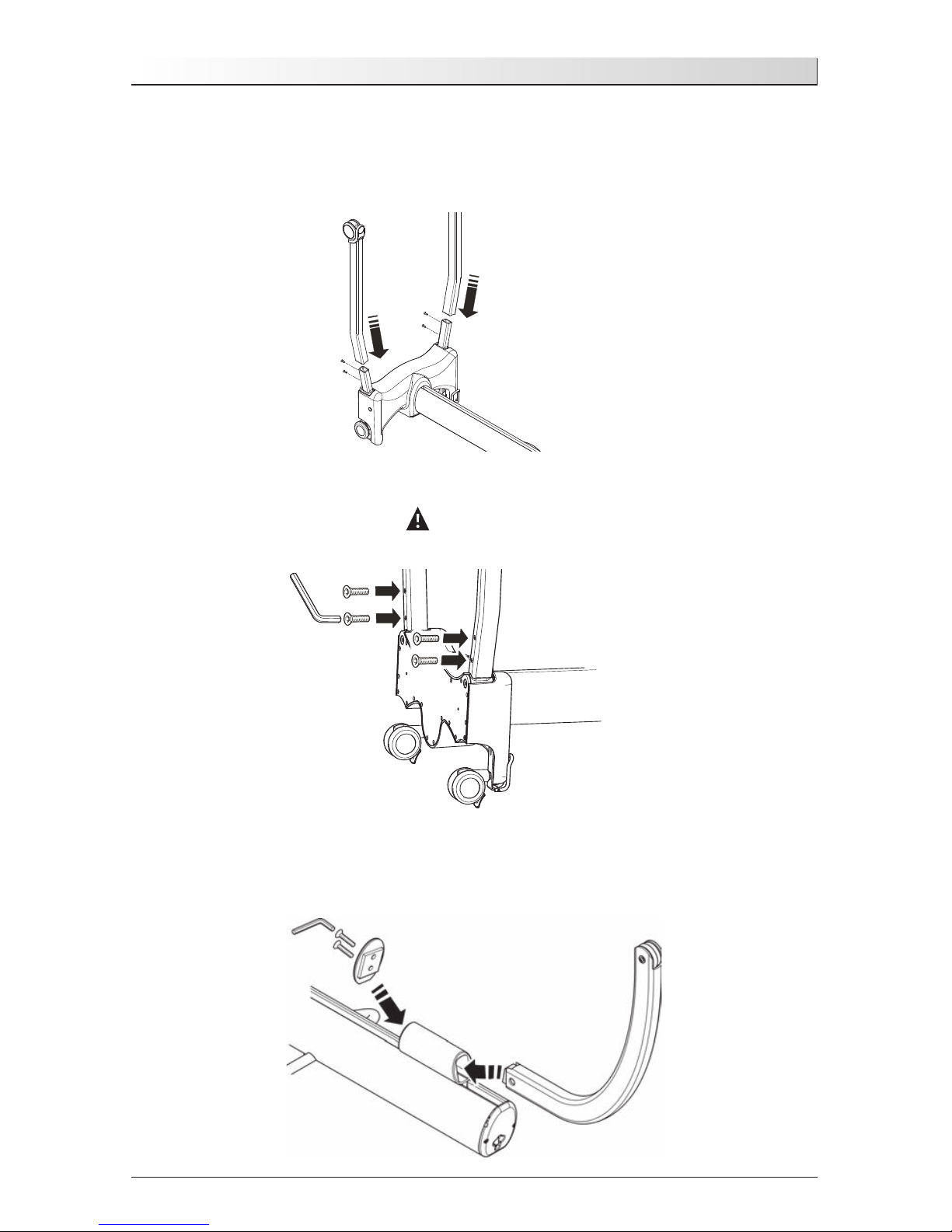

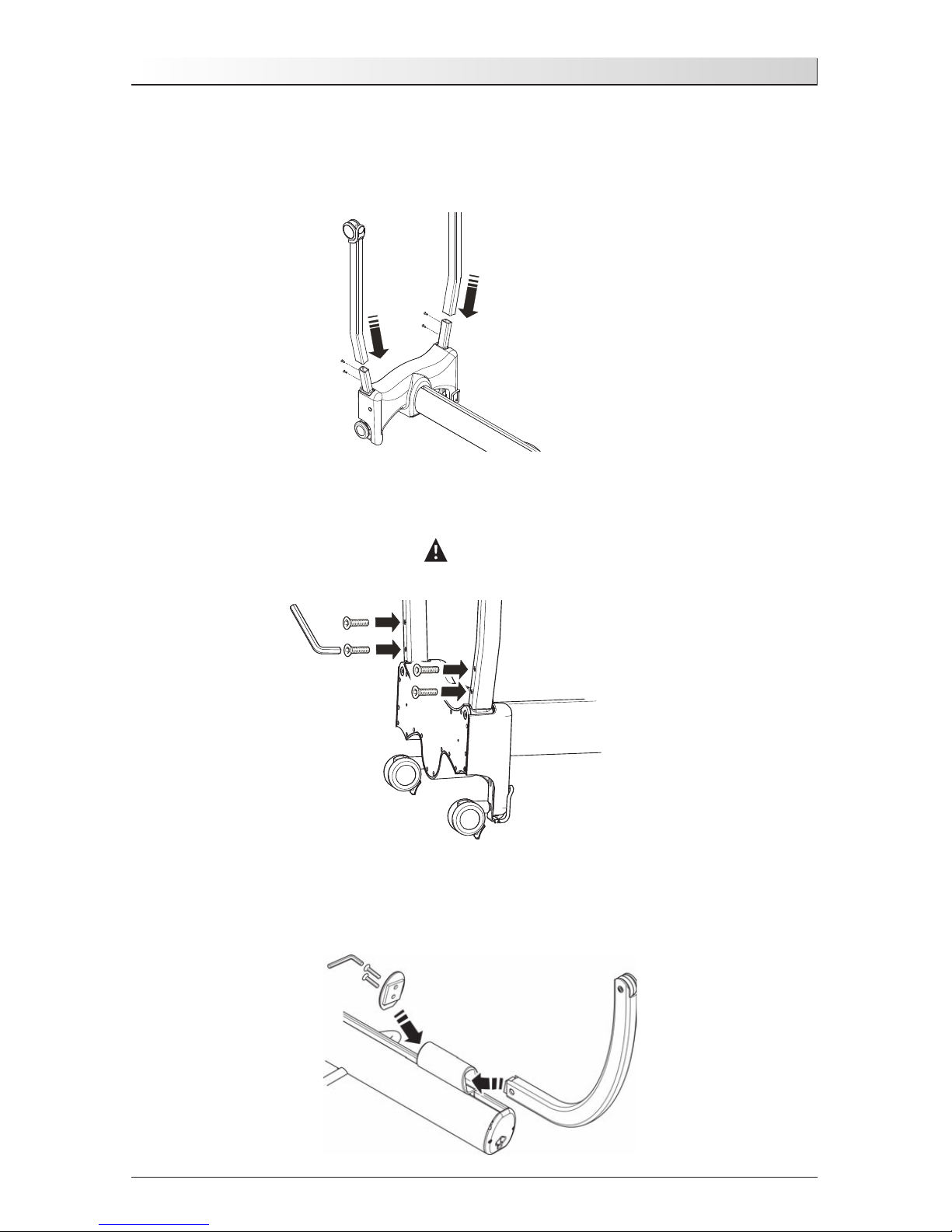

2. Fit the legs to the chassis using two 6mm countersunk screws per leg as provided.
NOTE: There is a left and a right leg and they are configured as shown below
3. Using Allen Key provided, tighten the 6mm screws located on each side of the chassis.
WARNING
The screws should be secured firmly.
4. Insert the curved boom section into the boom carriage. Secure the assembly by
inserting the two 6mm countersunk screws into the blue capping plate provided in
the fastener kit, as shown below and tighten firmly.
294000.10017 Rev. B
English
7

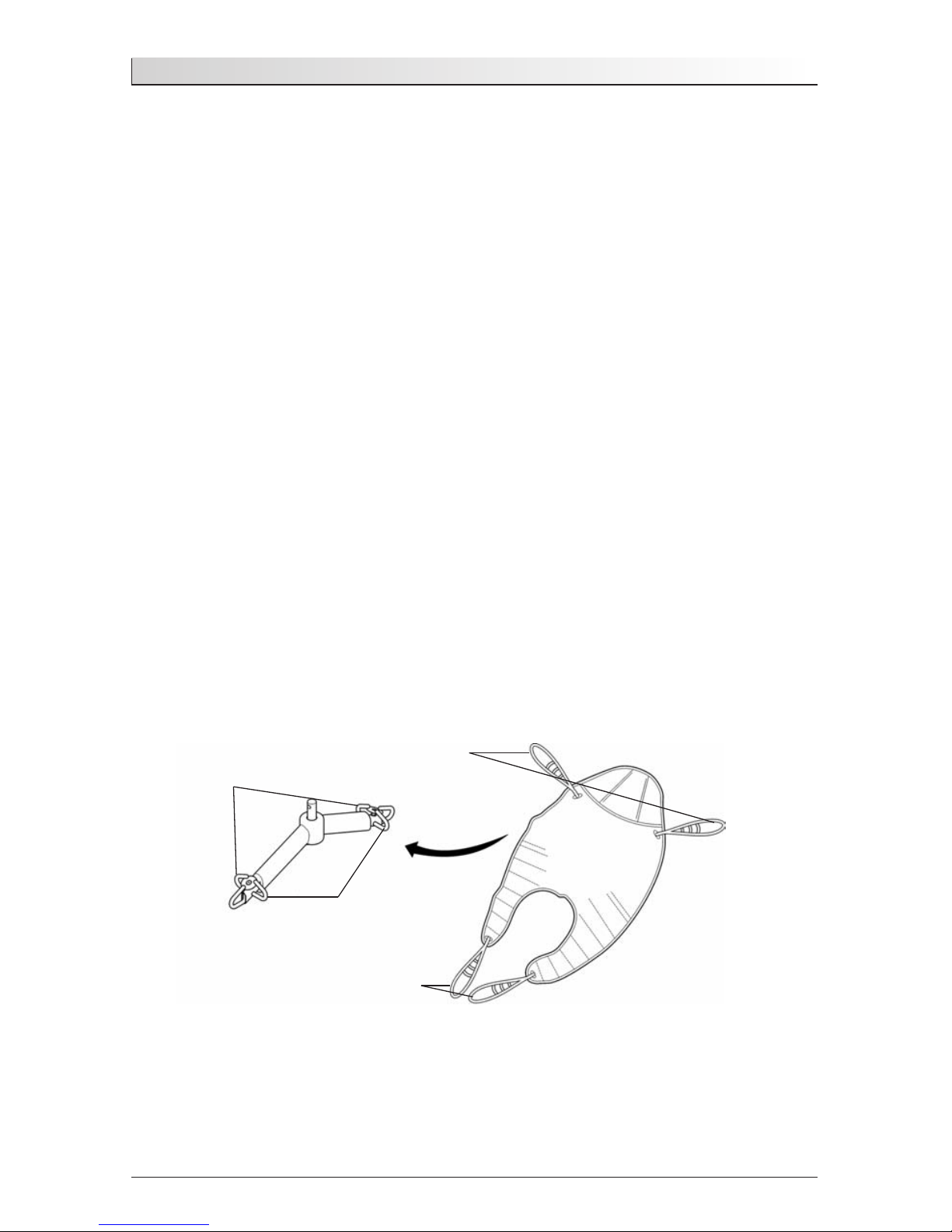

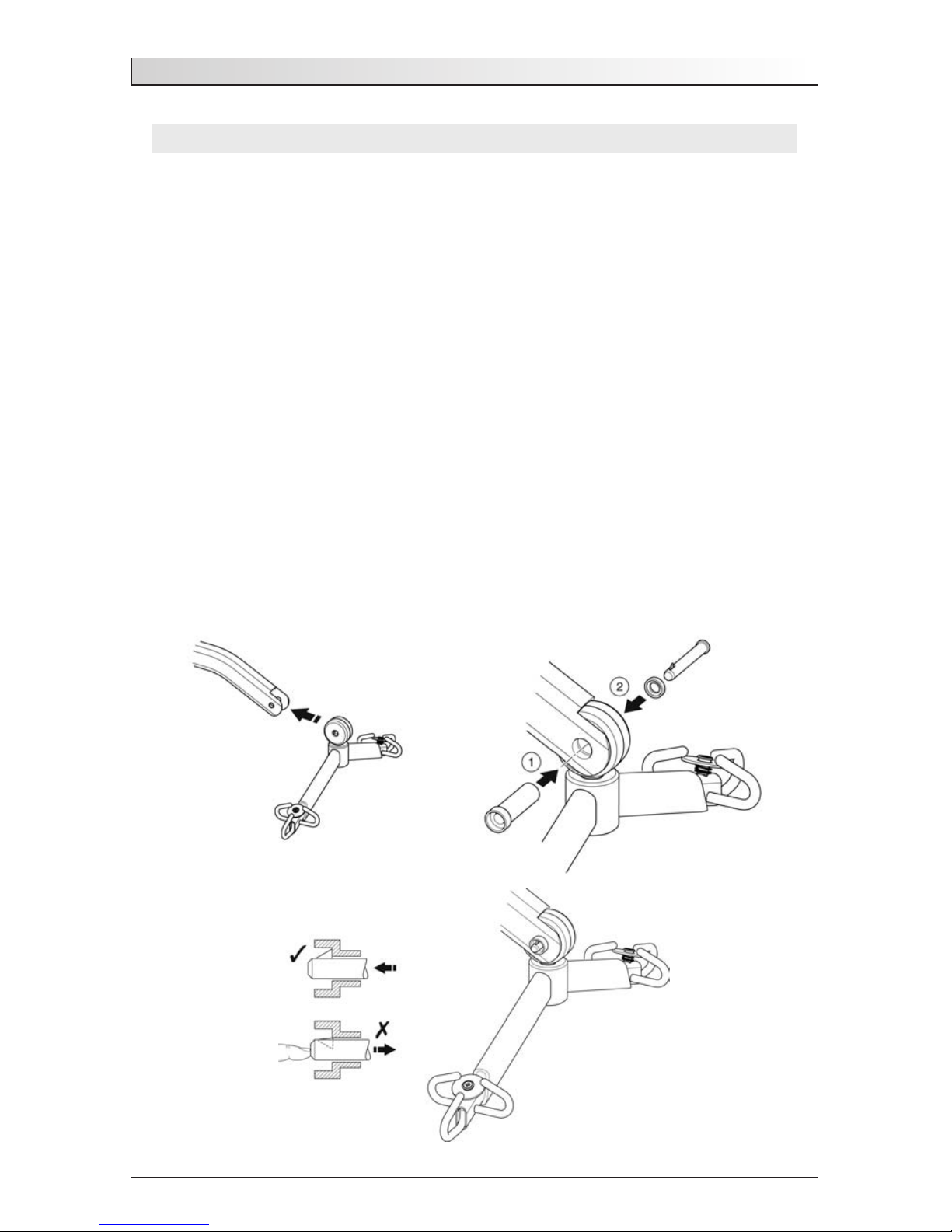

5. Attach four point positioning cradle to the lift boom by inserting the split pin.
Ensure pin is secure.
6. Stand the Stature upright and apply the brakes.
WARNING
Be careful when lifting the Stature to the upright position, as it is heavy.
Fit hand control plug into the bottom of the control box located on the mast, ensure
correct alignment to the plug socket. Fit power pack to the lift and make sure the
latch holding the pack in place is fully engaged “Click” into place.
DISASSEMBLY
The lift should not be disassembled unless for service, repair or transport if necessary.
If disassembly is necessary, follow the assembly instructions in reverse sequence.
2
1
English
294000.10017 Rev. B
8

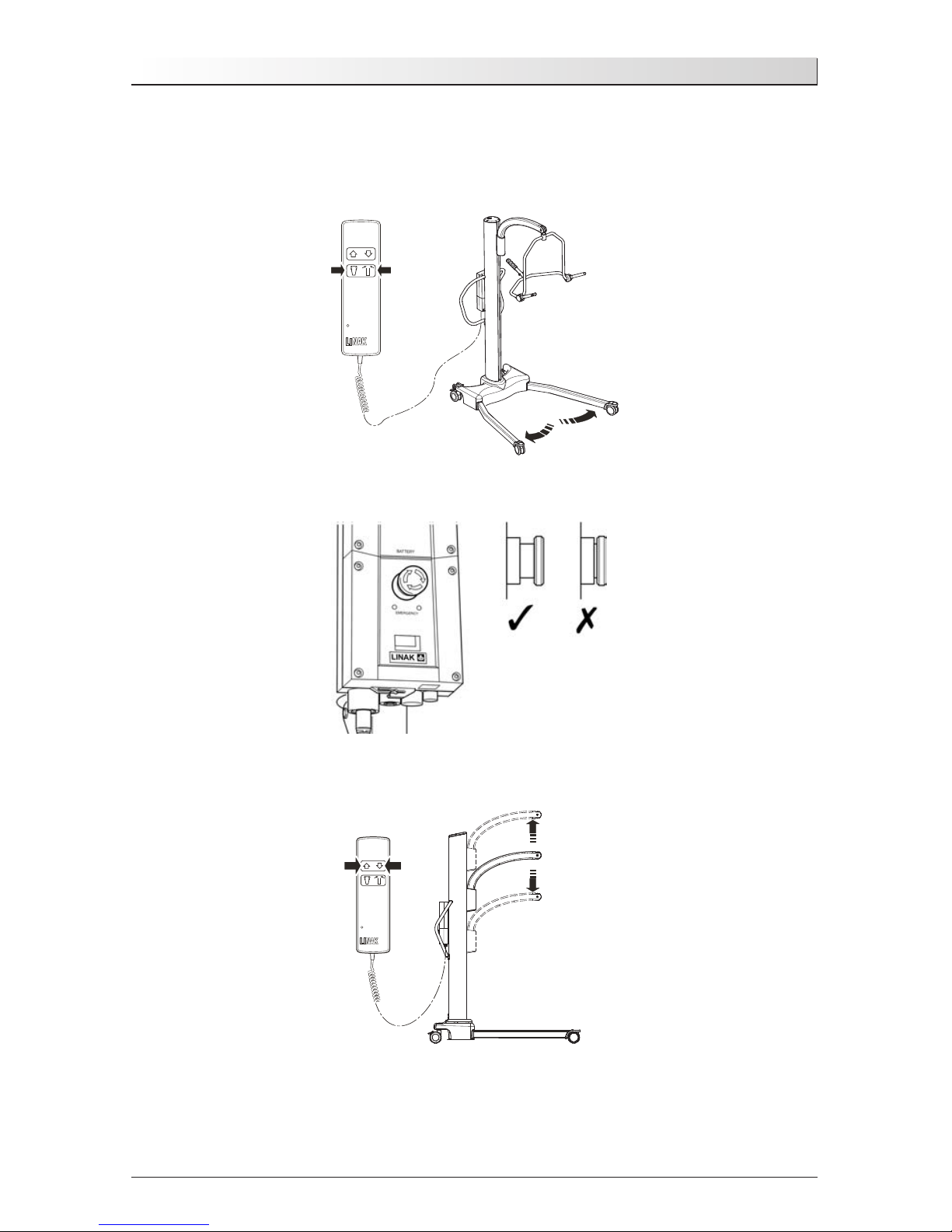

ALWAYS CHECK THE FOLLOWING BEFORE OPERATION
• Push the open and close buttons on the hand control to confirm that the legs of the
lift open and close satisfactorily.
• The red emergency stop button, located on the rear of the control box, is in the OFF
(out) position.
• Push the up and down buttons on the hand control to confirm that the boom rises
and lowers satisfactorily.
294000.10017 Rev. B
English
9
4. SAFETY PRECAUTIONS
Please read and follow the safety precautions listed below. Following these few basic
safety precautions will make lifting operations easy and trouble free.
•
ALWAYS check the safe working load of the lift is suitable for the weight of the patient.
•
DO NOT exceed the safe working load of the hoist, as an electrical current limiting
device will activate, preventing use of the hoist.
•
ALWAYS plan your lifting operations before commencing.
•
ALWAYS carry out the DAILY CHECK LIST before using the lift.
•
ALWAYS familiarise yourself with the operating control and safety features of a lift
before lifting a patient.
•
DO NOT use a sling unless it is recommended for use with the lift.
•
ALWAYS check the sling is suitable for the particular patient and is of the correct
size and capacity.
•
NEVER use a sling which is frayed or damaged.
•
ALWAYS fit the sling according to the instructions provided (user instructions).
•
ALWAYS ensure sling straps DO NOT get caught around the legs of the hoist.
•
ALWAYS carry out lifting operations according to the instructions in the user manual.
•
NEVER disconnect or bypass a control or safety feature because it seems easier to
operate the lift.
•
DO NOT lift a patient with the castor brakes on. Always let the lift find the correct
centre of gravity.
•
DO NOT attempt to manoeuvre the lift by pushing on the mast, boom or patient.
•
ALWAYS manoeuvre the lift with the push handle, located on the mast. A foot push
pad is also provided on the base of the hoist.
•
ALWAYS lower the patient to the lowest comfortable position before transfers.
•
DO NOTpush a load
ed lift at speeds whi
ch e
x
ceed a slow walkin
g pace (3 Km/h
our
0.8 metres/second).
•
DO NOT push th
e lift over uneven or rough ground. Particularly if loaded.
English
294000.10017 Rev. B
10
• DO NOT attempt to push/pull a loaded lift over a floor obstruction.
•
NEVER force an operating/safety control. All controls are easy to use and do not
require excessive force.
•
DO NOT park a loaded lift on ANY sloping surface.
•
DO NOT use electric lifts in a shower.
•
DO NOT charge an electric lift in a bathroom or shower room.
•
DO NOT lift a patient unless you are trained and competent to do so.
•
YOUR lift is for patient lifting. DO NOT use it, or allow it to be used, for any other
purpose.
•
DO NOT bump the lift down steps, loaded or unloaded.
•
DO NOT attempt to negotiate a loaded lift on a slope which exceeds 1:12 (approximately 5 degrees).
•
DO NOT attempt to negotiate a slope without a second helper being present.
•
DO NOT use in a wet or corrosive environment such as poolside locations.
•
DO NOT use on extra thick pile carpet when the lift is fully loaded.
• NEVER operate lift with loose/worn or missing parts/fasteners.
294000.10017 Rev. B
English
11
5. OPERATING INSTRUCTIONS
OPERATING CONTROLS
1. Leg adjustment
The legs on the Oxford/Hoyer Stature are electrically adjustable for width. The legs can
be opened to enable access around armchairs or wheelchairs. For transferring and negotiating narrow doorways and passages the lift legs should be in the closed position.
Electric leg adjustment - is achieved by pressing the appropriate buttons on the hand
control. The legs will be locked whenever the hand control switch is released.
2. Castors and Braking
The lift has two braked castors which can be applied for parking. When lifting, the
castors should be left free and un-braked. The lift will then be able to move to the
centre of gravity. If the brakes are applied it is the patient that will swing to the centre of gravity and this may prove disconcerting and uncomfortable. Attached to the
rear castor is a straight line steering device, which when applied to the castor will
facilitate straight line movement.
3. Raising and lowering the boom
The movement of the boom carriage is achieved by a powerful motor gearbox, which is
controlled by a simple hand control unit. The hand control has two buttons with directi
on
al arr
ows UP and DOWN
áâ. Th
e m
otor g
earbox stops automatically at the limit
of travel in both directions. The hand control plugs into a socket at the base of the
control box. SAFETY NOTE– The downward movement of the boom will stop if the lift
senses that the patient has encountered an obstruction.

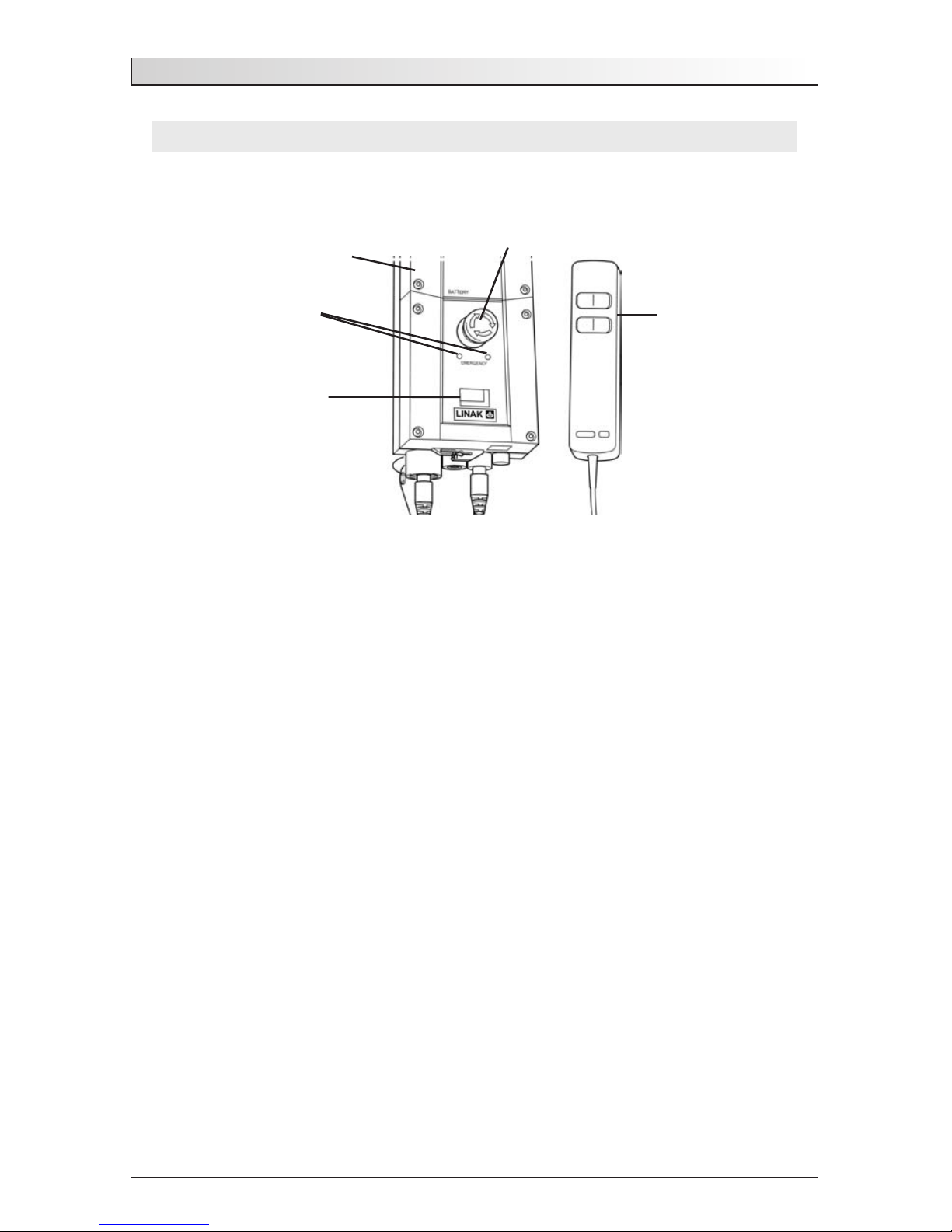

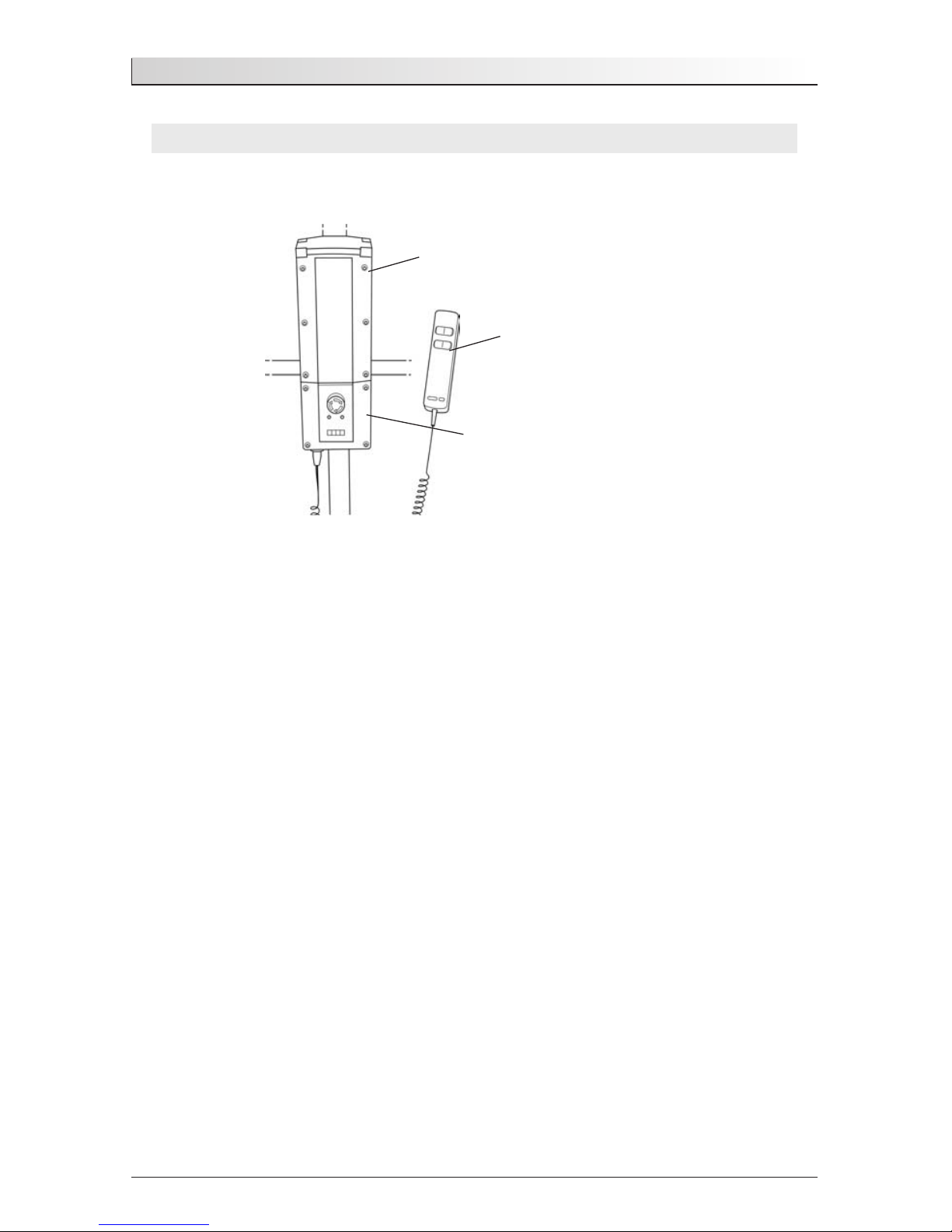

Emergency
Stop Button
Hand Control
Battery Indicator
Emergency
Lower/Raise
Detachable Battery
Pack
English
294000.10017 Rev. B
12
4. Emergency Stop
The red Emergency Stop Button is located on the front of the control box and is activated by pressing in. This will cut all power to the lift and only be reset by twisting
the button anticlockwise and releasing.
5. Electrical Emergency Down/Up
Emergency lower (down) and raise (up) buttons are provided at the front of the control
box. This is operated by inserting a ballpoint pen into the button highlighted
áâ.
This will bring the boom up or down should the hand control fail at any time.

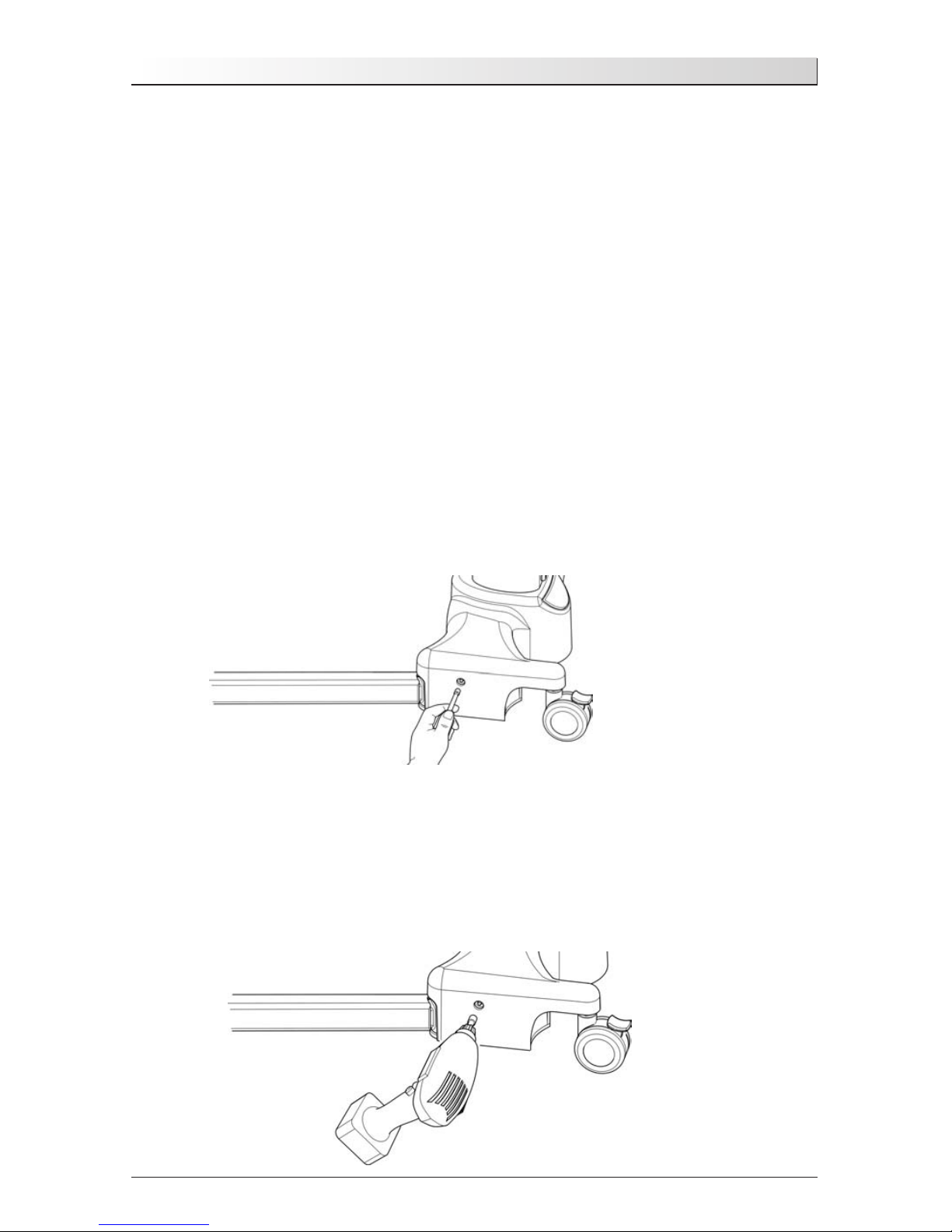

6. Mechanical Emergency Down
In the case of a complete electrical failure the Stature lift is fitted with mechanical
lowering device. This device is located on the left hand side of the lift’s chassis.
The lowering mechanism is operated by inserting a 6mm Hex socket into the aperture
and onto the mechanism turning clockwise to raise the lift and anticlockwise to lower
the lift. This can be done manually with a socket wrench.
Recommendation!
In order to raise or lower the boom more quickly it is recommended that a 6mm Hex
socket be used in conjunction with a 1/4 inch drive adaptor and an electric reversible
drill. (Note– do not use hammer setting.) This will increase the speed in which the
patient can be safely raised and lowered. A 6mm Hex socket is contained in the top cap
located on the top of the mast.
294000.10017 Rev. B
English
13
NOTE: Before raising or lowering the patient, ensure you have you have planned your destination
carefully. For instance back onto a chair or bed.
7. Batteries
The batteries are protected from deep discharge by a LOW VOLTAGE ALARM. This will
sound when the batteries need recharging and the hand control is being operated. It
will not sound independently of the hand control being operated.
DO NOT IGNORE
THIS WARNING ALARM
. Complete the lifting operation and place the battery on
charge (see charging instructions).
8. Slings
The Oxford/Hoyer Stature has the option of both a 6 point spreader bar and a 4 point positioning cradle. Both systems use different attachment methods and slings.
The 6 point system uses slings with webbing loops, which allow positioning adjustment
by selecting different coloured loops. The 4 point cradle uses the Secruri3 safety clip
system and adjustment is made by rotating the 4 point cradle either upward or down.
Loop strap slings: Oxford/Hoyer Quick Fit, Full back, Quick fit deluxe,
Long Seat and Access slings
Safety clip slings: Oxford/Hoyer Four point comfort sling & pad
The 6 point system attaches to the spreader bar hooks via loop straps (shown below),
each sling is supplied with instructions. Please study the instruction guide before use.
6 Point spreader bar. Example of 6 point spreader bar sling with loop attachments.
Shoulder Straps
Shoulder Strap
Attachment Points
Leg Straps
Leg Strap
Attachment Points
English
294000.10017 Rev. B
14

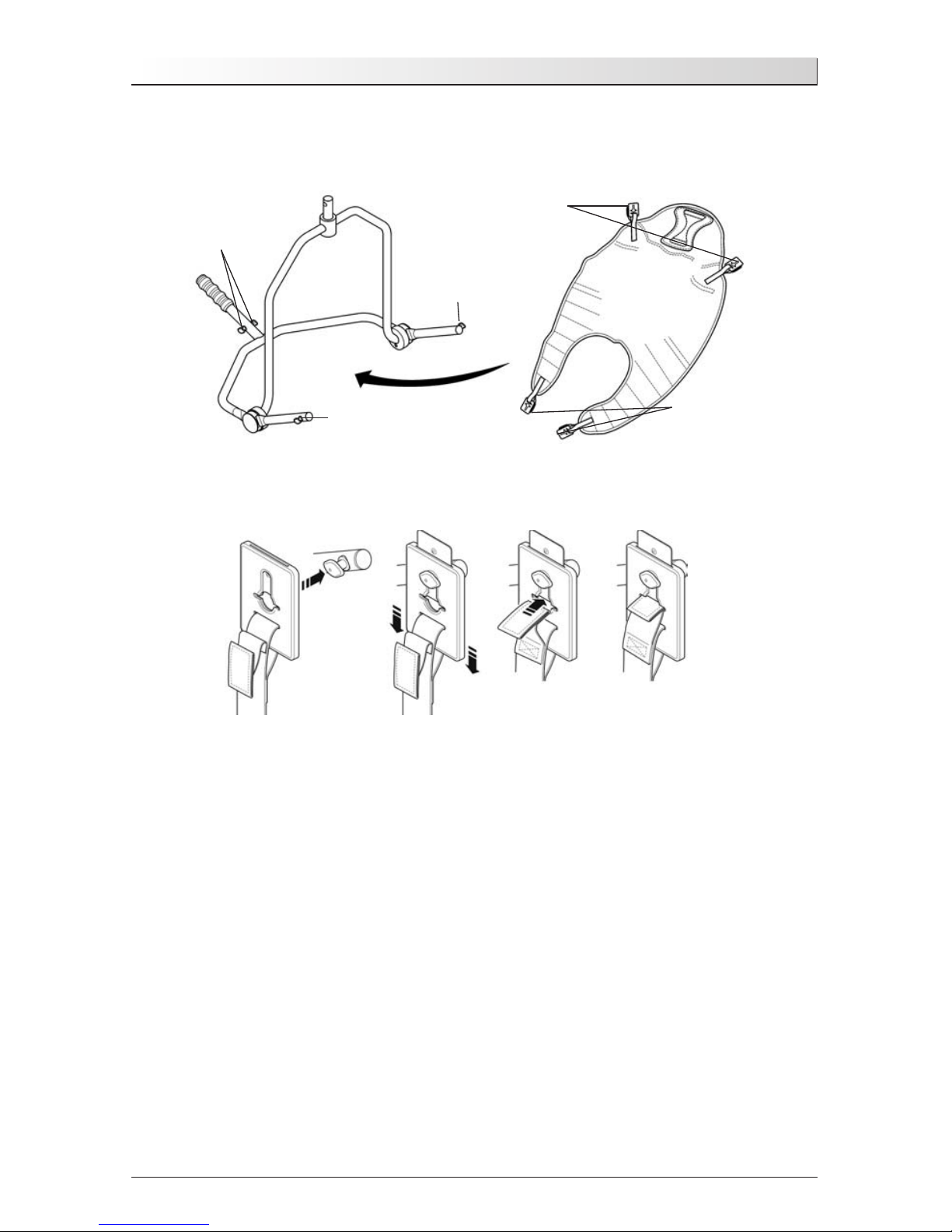

The four point cradle sling attaches to the cradle studs via a safety clip system (shown
below), each sling is supplied with instructions. Please study the instruction guide
before use
4 point positioning cradle.
Example of 4 point cradle sling with safety clip system.
Securi3 sling attachment system. Example of installation.
Shoulder Straps
Shoulder Strap
Attachment
Point
Shoulder Strap
Attachment
Point
Leg Straps
Leg Strap
Attachment
Points
294000.10017 Rev. B
English
15
6. REMOVAL OF SPREADER BAR/CRADLE SYSTEMS
FOLLOW THESE INSTRUCTIONS EXACTLY
Your Stature lift has the option of using both a 6 point spreader bar and 4 point positioning cradle. The removal of either of these systems is completed easily by the use
of a quick-release pin. This is done quickly and easily, but you must read the following
safety instructions to ensure the spreader bar/cradle is safely locked into position
before use.
CONNECTION
To connect, raise the spreader bar/cradle up toward the boom slot.
Insert the pin sleeve through the plastic end cap and to support the spreader bar/cradle.
Once aligned in the boom slot reinsert the quick release pin fully into the sleeve until
it locks into position. YOU MUST CHECK THAT THE PIN IS SECURELY FITTED.
To do this, press your finger into the barbed end. If the pin remains stationary the lift
is safe to use.
English
294000.10017 Rev. B
16
REMOVAL
CAUTION: Be sure to support the weight of the spreader bar/cradle before removing pin.
To detach pin, depress the spring barb (using a flat blade electrical screw driver or
similar) and pull the pin out.
Support the spreader bar/cradle, and then pull the pin sleeve in the opposite direction,
removing it completely from the boom. This will release the spreader bar completely.
294000.10017 Rev. B
English
17
7. CHARGING INSTRUCTIONS
The batteries are located in the power pack and are charged via an off board desktop
charger unit.
CHARGING INSTRUCTIONS FOR THE OXFORD/HOYER STATURE
When the power pack needs charging it is removed from the lift and fitted to an off
board charging unit.
Sunrise Medical Ltd recommend an additional battery pack is used, so that one pack
can be on charge at all times.
1. Remove the power pack from the lift. The pack is retained by a simple latch at
the top of the power pack. Lift the latch and the power pack will be released.
2. Fit the power pack to the charging unit. The location and latching of the power
pack to the charger is the same system as used on the lift.
3. Plug the charger mains plug into a suitable mains outlet and switch the mains
supply ON.
4. Charging is automatic and will fully charge the batteries over a period of eight to
twelve hours. Note: Even if the charger is left plugged in for extended periods it
will not allow the batteries to overcharge.
5. To return the lift to service, switch OFF the mains supply and remove the power
pack from the charger. Fit the power pack to the lift and make sure the latch
h
oldin
g th
e pack in place is fully engaged. “Click” in place. The charging of
Oxford/Hoyer electric lifts is simple and straightforward, but it is important to
follow the charging instructions closely. Please pay particular attention to the following points, they will help you avoid problems with discharged batteries.
Removable Battery Pack
Control Box
Emergency Stop, Raise/Lower
Hand Control
Legs Open/Close,
Boom Raise/Lower
English
294000.10017 Rev. B
18
WARNING
KEEP the batteries fully charged. Place the battery on charge whenever it is
not in use. If it is more convenient to do so, place on charge every night.
The charger will not allow the batteries to overcharge.
WARNING
NEVER run the batteries completely flat. As soon as the audible warning
sounds, complete the lifting operation in hand and place on charge.
WARNING
NEVER store the power pack for long periods without regular charging
throughout the storage period.
WARNING
ALWAYS make sure the mains power to the charger is switched off before
connecting or disconnecting the power pack.
WARNING
NEVER leave the power pack plugged in to the charger with the mains power off.
WARNING
Do not charge an electric lift in a bathroom or shower room.
294000.10017 Rev. B
English
19
8. MAINTENANCE SCHEDULE & DAILY CHECK LIST
All Oxford/Hoyer products are designed for minimum maintenance, however some safety checks and procedures are required. A schedule of DAILY tasks is detailed below.
Daily checks and a six monthly service, inspection and test will ensure a lift is kept in
optimum safe working condition. A list of spare parts is available upon request.
The
LOAD TEST and certification should only be carried out by qualified personnel or
an authorised service agent / dealer.
DAILY CHECK LIST: Sunrise Medical strongly recommends the following checks be
carried out on a daily basis and before using lift.
• MAKE sure the lift moves freely on its castors.
• MAKE sure the spreader bar is free to rotate and swing
• EXAMINE the spreader bar/cradle is firmly attached to the boom.
• EXAMINE the sling hooks/clips on the spreader bar/cradle and side suspenders for
excessive wear.
• MAKE sure the legs open and close correctly.
• OPERATE the hand control to confirm the boom raises and lowers satisfactorily.
• ON electric powered lifts check the operation of the emergency stop button.
• EXAMINE slings for fraying or other damage. DO NOT use any sling if damaged or
if the sling shows signs of wear.
• CONFIRM the lift is not giving a low battery alarm when the hand control is operated. If the alarm sounds, DO NOT use, and place on charge immediately.
• CHECK fasteners for tightness and wear.
MAINTENANCE, INSPECTION AND TEST
Sunrise Medical recommend a thorough inspection and test of the Oxford/Hoyer
Stature lift and lifting accessories, slings, scales etc is carried out on a regular basis.
Inspection frequency varies from country to country so you m
ust check with your deal-
er or local g
overnment ag
ency how often an inspection is required. The examination
and test should be conducted according to the recommendations and procedures
below. Sunrise Medical recommends maintenance, inspection and certified testing is
carried out by authorised service agent / dealers only.
NOTE– These recommendations are in compliance with the requirements of 1998 No2307 Health
and Safety: The Lifting Operations and Lifting Equipment Regulations 1998. This is a UK
regulation. Outside the UK please check your local country requirement.
English
294000.10017 Rev. B
20
1. SPREADER BAR: Check the spreader bar for freedom of rotation
33
and swing. Check for wear on the central pivot. Check for firm
attachment to the boom.
2.
BOOM: Check the attachment of the boom to the mast carriage.
33
Make sure there is only minimal movement.
3. MAST: Check it is firmly connected to the chassis. 33
4. MOTOR GEARBOX: This should require no maintenance other than
3
checking for correct operation and listening for unusual noise.
5.
POWER PACK: Check the function of the emergency stop button
33
and emergency down/up.
6.
BATTERIES: The batteries are housed in the power pack and should
3
not require maintenance other than the regular charging as
detailed in the charging instructions. Check that the connections
remain clean. Confirm the battery bracket is secure and undamaged.
7.
LEG ADJUSTMENT: Check that the legs operate in both full
3 3
extensions (inward/outward).
8.
CASTORS: Check all castors for firm attachment to the legs.
33
Check for free rotation of the castor and the wheels.
9.
CLEANING: Wipe down with a clean cloth, using soap and water
3
and/or any hard surface disinfectant. Harsh chemical cleaners or
abrasives should be avoided as these may damage the surface
finish of the lift. Avoid excessive wetting, especially electrical
areas and the opening to the base of the hoist. We recommend
that the cloth is soaked in the solution, squeeze out excess fluid
and wipe hoist surface.
10.
LOAD TEST: The load test should be carried out in accordance
with the manufacturer's test procedures (see Service Manual).
3
It is strongly recommended the testing is carried out by an
authorised service dealer.
11.
BASE AND WHEELS: Ensure base is even and level
33
(all four wheels are on the floor).
12. SLINGS: Check for wear and fraying. 3
13. LUBRICATION: Oil pivot joints, including mast and boom
3
connections, pedal assembly, spreader bar joint (only if required).
14.
HAND SET:En
sur
e plugg
ed fully into controller.
3
3
*THESE CHECKS SHOULD INCLUDE:
Before Use
Initially
Service
Intervals
294000.10017 Rev. B
English
21
15. QUICK RELEASE PIN: Ensure the pin is securely fitted
33
before lifting, by pressing the barbed end.
16. FASTENERS: Check fasteners for tightness. 333
17. LIFTING STRAP: Your lift strap should be checked at service
33
intervals for any sign of wear (ideally every six months). In order
to view the strap it is recommended to remove the cap at the top
of the mast, cycle the lift in both directions whilst observing the
condition of the strap. If you see any wear (fraying, creasing or
similar) it is recommended an authorized, Sunrise Medical Dealer
or qualified, competent service engineer replaces the strap
IMMEDIATELY. For details regarding strap maintenance and
replacement please request our detailed service guide.
(See below for details.)
*THESE CHECKS SHOULD INCLUDE:
Before Use
Initially
Service
Intervals
Check
Lift Strap
Check
Lift Strap
English
294000.10017 Rev. B
22
9. TECHNICAL SPECIFICATIONS
Safe Working Load ..........................................500 lbs 227 kgs
Maximum Overall Length...................................54.7 inches 1390 mm
Minimum Overall Length...................................50.8 inches 1290 mm
Maximum Overall Height ...................................83.8 inches 2130 mm
Minimum Overall Height ...................................76.6 inches 1945 mm
Height at Maximum Reach ................................77.8 inches 1975 mm
Reach at Maximum Height ................................24.6 inches 625 mm
Reach at Minimum Height.................................24.6 inches 625 mm
Maximum Reach*.............................................24.6 inches 625 mm
Turning Radius................................................61.0 inches 1550 mm
Legs Open- External Width ...............................53.5 inches 1360 mm
Legs Open- Internal Width ................................48.4 inches 1230 mm
Legs Closed- External Width .............................29.9 inches 760 mm
Legs Closed- Internal Width .............................25.1 inches 640 mm
Overall Height of Legs......................................4.3 inches 110 mm
Ground Clearance.............................................1.2 inches 30 mm
Front Twin Castors ...........................................4 inches 100 mm
Rear Braked Castors .........................................4 inches 100 mm
* Reach = centre of spreader bar to the front of the mast
4 Point Position Cradle (measurement to top of location pins)
NOTE– 4 point positioning cradle is standard fitment with the Stature lift.
Cradle Max. Height...........................................61 inches 1550 mm
Cradle Min. Height (usable)...............................15.4 inches 390 mm
6 Point Spreader Bar (measurement to top of location pins)
NOTE– 6 point positioning cradle is optional for the Stature lift.
Spreader Bar Max. Height..................................77.7 inches 1975 mm
Spreader Bar Min. Height (usable)......................26.6 inches 675 mm
Weights
Mast, Base & Boom Assembly............................142lbs 64.5kgs
4 point positioning cradle.................................13.2lbs 6kgs
Power Pack .....................................................6.6 lbs 3 kgs
Total..............................................................162lbs 73.5kgs
All m
easurements are within a +5/-5 degree of tolerance.
294000.10017 Rev. B
English
23
ELECTRICAL SPECIFICATIONS
BATTERIES ......................................................12 volt Rechargeable sealed lead acid type
BATTERY CAPACITY ...........................................3.2 Ampere hours
CHARGER RATED INPUT .....................................230Vac 50/60Hz
CHARGER RATED OUTPUT...................................27.4/29.0 VDC@0.8A
Electric Shock Protection
CHARGER........................................................CLASS II
LIFT...............................................................INTERNAL POWER SOURCE
Degree of Shock Protection
CHARGER........................................................TYPE B
LIFT...............................................................TYPE B
INTENDED OPERATING ENVIRONMENT: .................>+5˚ <+40˚
Outside this environment functionality and safety may be compromised.
MOTOR GEAR BOX.............................................Planetary Type
STRAP............................................................Nylon woven
English
294000.10017 Rev. B
24
10. WARRANTY
Sunrise Medical has an established network of reputable distributors and dealers who will be
pleased to handle all your purchasing, warranty, repair and maintenance enquiry.
Our products are guaranteed for a period of 24 months from the date of manufacture or 24
months from the date of purchase if commissioned by an authorised dealer. This guarantee covers
the lift’s major structure, motor and control box, handset, and battery for manufacturing
defects/failures.
We recommend that all of our products are commissioned by your dealer and are supported by
them for future servicing. The dealer or distributor operates the warranty Programme; so it is
important to keep a record of their name, address and telephone number so they can be contacted should any problems arise.
Failure to comply to the lift’s servicing schedule may result in your warranty being invalid.
If you are in doubt where your lift was purchased, Sunrise Medical can trace the supplier if you
quote the serial number of the lift.
REMEMBER! Contact your distributor for purchases, warranty, repairs, servicing and certified
maintenance.
YOUR DISTRIBUTOR:
Français
294000.10017 Rev. B
26
COORDONNÉES DU FABRICANT
TABLE DES MATIÈRES
1. Lève-personne Oxford/Hoyer Stature......................................................... 27
2. Introduction : À propos de votre lève-personne.......................................... 28
3. Instructions de montage et de mise en service .......................................... 29
4. Consignes de sécurité............................................................................. 33
5. Instructions de fonctionnement ............................................................... 35
6. Dépose des systèmes de barres d’écartement à 6 points
et de berceaux à 4 points....................................................................... 39
7. Instructions de charge............................................................................ 41
8.
Péri
odi
cité d’en
tretien et liste des vérifications quotidiennes....................... 43
9. Spécifications techniques ....................................................................... 46
10. Garantie............................................................................................... 48
EUROPE
Sunrise Medical Ltd
High Street, Wollaston, Stourbridge,
West Midlands
DY84PS UK (Royaume-Uni)
+44 (0) 1384 44 66 22
Fax: +44 (0) 1384 44 66 44
www.sunrisemedical.co.uk
États-Unis
Sunrise Medical, Inc
5001 Joerns Drive
Stevens Point, WI 54481-5040
715-341-3600
800-826-0270 (toll free)
www.sunrisemedical.com
294000.10017 Rev. B
Français
27
1. LÈVE-PERSONNE OXFORD / HOYER STATURE
LISEZ ET COMPRENEZ LES INSTRUCTIONS FIGURANT DANS CE MANUEL
A
V
ANT D’UTILISER LE « ST
A
TURE »
Flèche
Barre d’écartement
Boîtier de renvoi
du moteur
Partie extrudée du mât
Roulette arrière
(avec frein enclenché)
Poignée de
manœuvre
Pédale
Dispositif de
direction en ligne
droite
Bloc de commande de la
batterie
Rouletter avant
(sans frein enclenché)
Français
294000.10017 Rev. B
28
2. INTRODUCTION : À PROPOS DE VOTRE LÈVE-PERSONNE
Le lève-personne Oxford / Hoyer Stature est électrique. Chaque lève-personne Stature est
entièrement monté, soumis à un essai de charge et certifié avant d'être emballé / expédié.
L’emballage se compose d’une boîte en carton robuste construite spécialement pour les
expéditions domestiques et les exportations et garantissant l’arrivée de l’appareil intact
à destination.
L’emballage de chaque lève-personne comprend une pochette contenant un certain
nombre de documents qui doivent être conservés en lieu sûr au cas où ils devraient
être consultés ultérieurement.
•MANUEL D’UTILISATION •CARTE DE GARANTIE DU REVENDEUR (Europe uniquement)
•CERTIFICAT D’ESSAI •CARTE DE SATISFACTION (Europe uniquement
•LISTE DE VÉRIFICATIONS D’EMBALLAGE
Le CERTIFICAT D’ESSAI est un document important qui doit être conservé dans votre
dossier assurance. Il est valide pendant six mois et, après son expiration, le lève-personne doit être inspecté et entretenu par un ingénieur autorisé compétent selon le
calendrier d’entretien
L’entretien et les essais périodiques peuvent être effectués pour votre revendeur agréé.
Assurez-vous que votre lève personne est inscrit dans le calendrier d’entretien de votre
revendeur. En cas d’incertitude concernant les normes d’entretien locales, veuillez vous
renseigner auprès de votre revendeur et / ou d’un organisme gouvernemental local.
Le lève-personne Oxford / Hoyer Stature convient pour les CATÉGORIES de levage suivantes, dans les limites des paramètres de fonctionnement des appareils figurant dans
les SPÉCIFICATIONS TECHNIQUES (voir la table des matières).
Catégorie A – Fauteuil roulant
Catégorie B - Lit
Catégorie C – Bain (dépend du réglage)
Catégorie D – Toilette / chaise de douche
Catégorie E - Plancher
Catégorie F – Rotation à 90 degrés
L’appareil Oxford / Hoyer Stature convient aux patients ASSIS, ASSIS / ALLONGÉS ET
ALLONGÉS. Les courroies convenant à ce dispositif sont décrites ci-après :
• Oxford / Hoyer, courroie Quick Fit (à montage rapide)
• Oxford / Hoyer, courroie Full Back (arrière)
• Oxf
ord / Hoyer, courroie Quick Fit (à montage rapide) de luxe
• Oxford / Hoyer, courroie de siège longue
• Oxford / Hoyer, courroie d’accès
•
Oxf
or
d / Hoyer courroie Four point confortable (4 points de contact avec le corps)
Marque CE :
L’appareil oxford / Hoyer Stature porte la marque CE et il est conf
orm
e aux dir
ectives CE suivan
tes :
•
Medical Device Directive (appareils médicaux) (93/42/EEC)
• Dir
ective EMC (89/336/EEC)
• Directice relative aux basses tensions (73/23/EEC)
294000.10017 Rev. B
Français
29
3. INSTRUCTIONS DE MONTAGE ET DE MISE EN SERVICE
Placez la boîte sur une surface bien dégagée et ouvrez-la avec précaution. Elle contient :
• LÈVE-PERSONNE OXFORD / HOYER STATURE
• UNE POCHETTE CONTENANT DES DOCUMENTS
• UNE COMMANDE MANUELLE
• BLOC BATTERIE
• CHARGEUR / SUPPORT / FIL POUR BUREAU
• KIT DE FIXATION (COMPREND LES VIS, UNE CLÉ HEXAGONALE, UNE DOUILLE
HEXAGONALE, UNE PLAQUE DE COUVERTURE)
AVERTISSEMENT
L’appareil Oxford / Hoyer Stature est lourd et doit être soulevé avec précaution. Vous aurez éventuellement besoin d’aide pour soulever l’appareil Oxford
/ Hoyer Stature et le sortir de sa boîte.
MONTAGE
Retirez toutes les pièces de la boîte et placez-les par terre, en prenant soin de protéger
le fini.
1. Placez le châssis et le mât (qui sont connectés) dans un espace dégagé. Le mât et
le châssis doivent reposer sur la poignée de manœuvre, ce qui garantit que l’appareil restera stable pendant le raccordement des pieds et de la flèche à l’appareil.
Français
294000.10017 Rev. B
30
2. Adaptez les pieds au châssis à l’aide de deux vis à têtes fraisées plates de 6 mm par
pied, comme fourni.
REMARQUE : les pieds gauche et droit sont différents et sont configurés comme indiqué ci-dessous.
3. Serrez les vis de 6 mm se trouvant de chaque côté du châssis à l’aide de la clé hexago-
nale fournie.
AVERTISSEMENT
Les vis doivent être fermement serrées.
4. Introduisez la partie courbée de la flèche dans le support de celle-ci. Fixez l’ensemble
en insérant les deux vis à têtes fraisées plates de 6 mm dans la plaque de couverture
bleue fournie avec le kit de fixation, comme indiqué ci-dessous, et serrez fermement.
294000.10017 Rev. B
Français
31
5. Fixez le berceau de positionnement à quatre points sur la flèche de relevage en
insérant la goupille fendue. Assurez-vous que la goupille est bien en place.
6. Relevez le Stature en position verticale et serrez les freins.
AVERTISSEMENT
Faites attention lors du relevage du Stature en position verticale, car il est lourd.
Adaptez la prise de la poignée de commande dans la partie inférieure du boîtier de commande qui se trouve sur le mât, assurez-vous de l'alignement correct avec la douille de
la prise. Adaptez le bloc d’alimentation sur le lève-personne ; assurez-vous que le verrou
maintenant le bloc en place est complètement enclenché, et qu'il a émis un « Clic ».
DÉMONTAGE
Le lève-personne ne doit pas être démonte sauf pour entretien, réparation ou transport
si nécessaire. Si un démontage s’impose, suivez les instructions de montage dans l’ordre inverse.
2
1
Français
294000.10017 Rev. B
32
EFFECTUEZ TOUJOURS LES VÉRIFICATIONS SUIVANTES AVANT D’UTILISER
L’APPAREIL :
• Appuyez sur les boutons d’ouverture et de fermeture sur la commande manuelle afin
de confirmer l’ouverture et la fermeture satisfaisantes des pieds du lève-personne.
• Le bouton rouge d’arrêt d’urgence situé à l’arrière du boîtier de commande, est en
position OFF (arrêt).
• Appuyez sur les boutons « up » (vers le haut) et « down » (vers le bas) de la commande manuelle pour confirmer que la flèche se lève et s’abaisse correctement.
294000.10017 Rev. B
Français
33
4. CONSIGNES DE SÉCURITÉ
Veuillez lire et suivre les consignes de sécurité ci-dessous. Si vous suivez ces quelques
consignes de sécurité fondamentales, vous serez en mesure d'utiliser ce lève-personne
facilement et sans problème.
AVERTISSEMENT
• Vérifiez TOUJOURS que la charge maximale d’utilisation du lève-personne est
compatible avec le poids du patient.
•
NE DÉPASSEZ PAS la charge maximale du lève-personne, car un dispositif de limitation de courant électrique s'activerait et empêcherait l'utilisation du lève-personne.
• Planifiez
TOUJOURS vos opérations de levage avant de commencer.
• Effectuez
TOUJOURS les étapes de la LISTE DES VÉRIFICATIONS QUOTIDIENNES avant
d’utiliser le lève-personne.
• Familiarisez-vous
TOUJOURS avec les commandes de fonctionnement et les disposi-
tifs de sécurité d’un lève-personne avant de soulever un patient.
•
N’UTILISEZ PAS de courroie, à moins que cela ne soit recommandé.
• Vérifiez
TOUJOURS que la courroie convient au patient et qu’elle est de taille et de
capacité appropriées.
•
N’utilisez JAMAIS une courroie effilochée ou abîmée.
• Ajustez
TOUJOURS la courroie suivant les instructions fournies (consignes d’utilisation).
• Assurez-vous
TOUJOURS que les sangles NE s’enroulent PAS autour des pieds du lève-
personne.
• Effectuez
TOUJOURS le levage en fonction des instructions du manuel d’utilisation.
• Ne débranchez ni n’ignorez
JAMAIS une commande ou un dispositif de sécurité sous
prétexte que cela facilite l’utilisation du lève-personne.
•
NE soulevez PAS un patient si les freins des roulettes sont enclenchés. Laissez toujours le lève-personne trouver le centre de gravité correct.
•
N’essayez PAS de manœuvrer le lève-personne en poussant le mât, la flèche
ou le patient.
• Manœuvrez
TOUJOURS le lève-personne avec la poignée qui se trouve sur le mât.
Une pédale est également prévue sur la base du lève-personne.
Français
294000.10017 Rev. B
34
• Amenez TOUJOURS le patient à la position la plus basse et la plus confortable avant
un transfert.
•
NE poussez PAS un lève-personne chargé à des vitesses dépassant une allure de
marche lente (3 kilomètres / heure, soit 0.8 mètres / seconde).
•
NE poussez PAS le lève-personne sur un terrain accidenté particulièrement s’il est chargé.
•
N’essayez PAS de pousser / tirer un lève-personne chargé pour surmonter un
obstacle au sol.
•
NE forcez JAMAIS une commande de fonctionnement / de sécurité. Toutes les
commandes sont faciles à utiliser et ne nécessitent pas une force excessive.
•
NE rangez JAMAIS un lève-personne chargé sur UNE surface inclinée.
•
N’utilisez PAS les lève-personnes électriques dans la douche.
•
NE chargez PAS un lève-personne électrique dans une salle de bains ou une salle de
douche.
•
NE soulevez PAS un patient si vous n’en avez ni l’expérience ni la compétence.
•
VOTRE lève-personne est prévu pour soulever des patients. NE l’utilisez PAS,
et n’autorisez personne à s’en servir à d’autres fins.
•
NE forcez PAS le lève-personne à descendre des marches, qu’il soit chargé ou non.
•
N’essayez PAS de déplacer un lève-personne chargé sur une pente de plus de 1:12
(environ 5 degrés).
•
N’essayez PAS de monter ou de descendre une côte sans une autre personne à vos côtés.
•
N’utilisez PAS le lève-personne dans un endroit mouillé ou corrosif, tel que les abords d’une piscine.
•
N’UTILISEZ PAS l’appareil sur une moquette épaisse lorsque le lève-personne est
complètement chargé.
•
N’UTILISEZ JAMAIS le lève-personne si des pièces/fixations sont desserrées ou manquantes.
294000.10017 Rev. B
Français
35
5. INSTRUCTIONS DE FONCTIONNEMENT
COMMANDES DE FONCTIONNEMENT
1. Réglage des pieds
La largeur des pieds de l’appareil Oxford / Hoyer Stature est réglable. Les pieds peuvent être ouverts pour faciliter l’accès autour des fauteuils ou des chaises roulantes.
Pour permettre les transferts et le passage par des portes et des endroits exigus, les
pieds du lève-personne doivent être en position fermée.
Le réglage des pieds électriques – est accompli en appuyant sur certains boutons de la
commande manuelle. Les pieds se bloquent lorsque l’interrupteur de la commande
manuelle est relâché.
2. Roulettes et freinage
Le lève-personne comporte deux roulettes à frein, qui permettent d’immobiliser l’appareil. Durant le levage, les roulettes doivent rester libres et ne pas être bloquées. Le
lève-personne peut ainsi se diriger vers son centre de gravité. Si les freins sont
enclenchés, le patient peut basculer vers le centre de gravité, ce qui peut s’avérer déconcertant et inconfortable. Fixé sur la roulette arrière se trouve un dispositif de direction,
qui facilite le déplacement en ligne droite quand il est appliqué sur la roulette.
3. Levage et abaissement de la flèche
Le m
ouvem
en
t du support de la flèche est transmis par un puissant boîtier de renvoi du
moteur, qui est lui-même contrôlé par une simple unité de commande manuelle. La commande manuelle est munie de deux boutons sur lesquels se trouvent les flèches UP (vers
le haut) et DOWN (vers le bas)‚. Le boîtier de renvoi s’arrête automatiquement en fin de
course dans les deux sens. La commande manuelle se branche sur une prise située à la
base du boîtier de commande. Consigne de sécurité – Le mouvement vers le bas de la
flèche s’arrête si le lève-personne détecte que le patient a rencontré un obstacle.
Bouton d’arrêt
d’urgence
Commande
manuelle
Indicateur de
batterie
Descente /
Levée d’urgence
Bloc batterie
amovible
Français
294000.10017 Rev. B
36
4. Arrêt d’urgence
Le bouton rouge d’arrêt d’urgence, situé à l’arrière du boîtier de commande, est activé
lorsqu’on appuie dessus. Cela coupe l’alimentation du lève-personne, laquelle n'est
rétablie que lorsque le bouton est tourné dans le sens antihoraire, puis relâché.
5. Descente / Levée électrique d’urgence
Les boutons de descente et de levée d’urgence se trouvent à l’avant du boîtier de commande. Pour les activer, insérez la pointe d’un stylo à bille dans le bouton portant
l’inscription
áâ. Cela permet de faire descendre la flèche en cas de défaillance de la
commande manuelle.
6. Descente mécanique d’urgence
En cas de panne électrique totale, le lève-personne Stature est doté d'un dispositif de
descente mécanique. Ce dispositif se trouve sur le côté gauche du châssis du lève-personne.
Le mécanisme de descente s’actionne en introduisant une douille hexagonale de 6 mm
dans l’ouverture et sur le mécanisme en la tournant dans le sens des aiguilles d’une
montre pour relever le lève-personne et dans le sens inverse pour l’abaisser. Ceci peut
être effectué manuellement avec une clé à douille.
Recommandation
Afin de relever ou d’abaisser la flèche plus rapidement, il est conseillé d’utiliser une
douille hexagonale de 6 mm en conjonction avec un adaptateur de 1/4 pouce et une
visseuse électrique réversible. (Remarque – n’utilisez pas le réglage marteau.) Ceci
accéléra la montée et la descente en sécurité du patient. Une douille hexagonale de 6
mm se trouve dans le capuchon supérieur situé en haut du mât.
294000.10017 Rev. B
Français
37
REMARQUE : avant de lever ou d’abaisser le patient, veillez à prévoir votre destination avec
prudence. Par exemple, recul sur une chaise ou un lit.
7. Batteries
Les batteries sont protégées contre les décharges poussées par une ALARME DE BASSE
TENSION. Celle-ci retentit lorsque les batteries doivent être rechargées et que la commande manuelle est en usage. Elle ne retentit pas si la commande manuelle n’est pas
en usage. NE NÉGLIGEZ PAS CETTE ALARME. Achevez le levage et mettez l'appareil sous
charge (voir instructions de charge).
8. Courroies
L’appareil Oxford / Hoyer Stature peut être équipé d’une barre d’écartement à six points
ou d’une chassis à quatre points de fixation. Les deux systèmes utilisent des méthodes
de fixation et des courroies différentes.
Le système à six points utilise des courroies dotées de boucles sanglées de couleurs
différentes, permettant de régler le positionnement. Le système à quatre points utilise
le système d’attaches sécuritaires Secri3 et se règle en faisant pivoter la chassis à quatre points montes ou descendre.
Courroies à sangles à boucles : Les courroies Quick Fit (à montage rapide), Full back
(à dossier normal), Quick fit deluxe (à montage rapide de luxe), Long seat (siège
long) et Access (Accés) d’Oxford / Hoyer
Courroies dotées d’attaches sécuritaires : Courroie et coussinet Four point (4 points
de contact avec le corps) confortables d’Oxford / Hoyer
Le système à deux points s’attache aux crochets de la barre d’écartement à l’aide de
sangles à boucles (illustrées ci-dessous). Chaque courroie est fournie avec des instructions. Veuillez lire le guide d’instructions avant toute utilisation.
Barr
e d’écartement à 6 points
; Ex
emple d’un
e courroie pour barre d’écartement à six
poin
ts m
uni
e d’attach
es en bou
cle
.
Sangles
d’épaule
Points d’attache de la
sangle d’épaule
Sangles de retenue de jambe
Points d’attache de la sangle de retenue de la jambe
Français
294000.10017 Rev. B
38
La courroie pour le système à quatre points s’attache aux crochets de la chassis à l’aide
de sangles à boucles (illustrées ci-dessous). Chaque courroie est fournie avec des
instructions. Veuillez lire le guide d’instructions avant toute utilisation.
Chassis à 4 points de fixation ; Exemple d’une courroie pour chassis à 4 points dotée
d’attaches sécuritaires.
Système de fixation à sangle Securi3. Exemple d’installation.
Sangles d’épaule
Point d’attache de la
sangle d’épaule
Point d’attache
de la sangle
d’épaule
Sangles de retenue
de jambe
Points d’attache de la
sangle de retenue de
la jambe
294000.10017 Rev. B
Français
39
6. DÉPOSE DES SYSTÈMES DE BARRES D’ÉCARTEMENT/CHASSIS
SUIVEZ CES INSTRUCTIONS À LA LETTRE
Votre lève-personne Stature a l'option d'un système d'écartement à 6 points ou chassis
à 4 points. Le retrait d’une de ces systèmes s’effectue facilement à l’aide d’une broche
à déblocage rapide. Cette opération est rapide et facile, mais il est nécessaire de lire
les consignes de sécurité suivantes afin de vous assurer que la barre
d'écartement/chassis est verrouillée en place et en sécurité avant utilisation.
CONNEXION
Pour effectuer la connexion, relevez la barre d’écarter/chassis vers l’encoche de la flèche.
Introduisez le manchon de la broche dans le capuchon en plastique pour soutenir la
barre d’écartement/chassis.
Une fois l’alignement sur l'encoche de la flèche obtenu, réintroduisez la broche à
déblocage rapide dans le manchon jusqu’à ce qu’elle se verrouille en place. VÉRIFIEZ
QUE LA BROCHE EST CORRECTEMENT ENCLENCHÉE
Pour cela, appuyez sur l’extrémité cannelée avec le doigt. Si la broche reste immobile,
le lève personne peut être utilisé en sécurité.
Français
294000.10017 Rev. B
40
DÉPOSE
ATTENTION : Vérifiez que le poids de la barre est correctement/chassis supporté avant
de retirer la goupille.
Pour détacher la broche, appuyez sur la languette de ressort (à l’aide d’un tournevis
plat ou un outil similaire) et extrayez la broche.
Soutenez la barre d’écartement/chassis et tirez le manchon de la broche dans le sens
opposé, en le retirant complètement de la flèche. Ceci libère complètement la barre
d’écartement/chassis.
294000.10017 Rev. B
Français
41
7. INSTRUCTIONS DE CHARGE
Les batteries sont situées dans le bloc d’alimentation et elles sont rechargées au
moyen d’un chargeur autonome.
Lorsque le bloc d’alimentation doit être rechargé, retirez-le du lève-personne et
branchez-le sur le chargeur autonome.
Sunrise Medical Ltd recommande l'utilisation d’un bloc batterie supplémentaire, afin
qu’un bloc soit toujours chargé.
1. Retirez le bloc d’alimentation du lève-personne. Il est retenu par une simple bride
située sur le dessus. Soulevez la bride et le bloc est dégagé.
2. Placez le bloc d’alimentation dans le chargeur. L’emplacement et la fixation du
bloc d’alimentation sur le chargeur sont assurés par le même système qui celui
utilisé sur le lève-personne.
3. Branchez le fil / le cordon du chargeur sur une prise de courant appropriée et
ACTIVEZ l’alimentation principale.
4. Les batteries se chargent complètement et automatiquement sur une période de
huit à douze heures.
REMARQUE : Même si le chargeur reste branché pendant très longtemps, cela n’entraînera pas la
« surcharge » des batteries.
5. Pour remettre le lève-personne en service, COUPEZ l’alimentation principale et
retirez le bloc d’alimentation du chargeur. Replacez le bloc d’alimentation sur le
lève-personne et vérifiez que la bride le maintenant est totalement enclenchée.
En
clen
ch
ez le bloc. Le chargement des lève-personnes électriques Oxford / Hoyer
est simple et clair, mais vous devez absolument suivre les instructions à la lettre.
Prêtez une attention toute particulière aux points suivants, vous éviterez ainsi de
vous r
etr
ouver avec d
es batteries déchargées.
Bloc batterie amovible
Boîtier de commande
Arrêt d’urgence Descente / Levée
Commande manuelle
Pieds ouverts / fermés
Descente / Levée de la flèche
Français
294000.10017 Rev. B
42
AVERTISSEMENT
GARDEZ les batteries complètement chargées. Mettez le lève-personne sous
charge lorsqu’il n’est pas en usage. Si cela est plus pratique, chargez-le
chaque nuit. Le chargeur ne « surchargera » pas les batteries.
AVERTISSEMENT
NE laissez JAMAIS les batteries se décharger complètement. Si l’avertisseur audible retentit, terminez le levage en cours et mettez le lève-personne sous charge.
AVERTISSEMENT
NE rangez JAMAIS le lève-personne pendant des périodes prolongées sans le
recharger à intervalles réguliers durant ces périodes.
AVERTISSEMENT
Coupez TOUJOURS l’alimentation principale du chargeur avant de le brancher
ou de le débrancher de l’appareil.
AVERTISSEMENT
Ne laissez JAMAIS le chargeur branché sur le lève-personne lorsque l’alimentation principale est coupée.
AVERTISSEMENT
NE CHARGEZ PAS un lève-personne électrique dans une salle de bains ou une
salle de douche.
294000.10017 Rev. B
Français
43
8. PÉRIODICITÉ D’ENTRETIEN
Tous les produits Oxford / Hoyer sont conçus de manière à ne nécessiter qu’un entretien
minimal ; toutefois, certaines vérifications et procédures de sécurité sont nécessaires. Un
tableau des tâches QUOTIDIENNES est présenté ci-après. Des vérifications quotidiennes et
un entretien, une inspection et un essai semestriel garantissent que le lève-personne
fonctionne parfaitement. Une liste de pièces détachées est disponible sur demande.
L’ESSAI DE CHARGE et la certification doivent être effectués par du personnel qualifié
ou un agent / concessionnaire d’entretien autorisé.
LISTE DES VÉRIFICATIONS QUOTIDIENNES : Sunrise Medical vous conseille vivement
d’effectuer les vérifications suivantes chaque jour et avant d’utiliser le lève-personne.
• ASSUREZ-VOUS que le lève-personne se déplace facilement sur ses roulettes.
• ASSUREZ-VOUS que la barre d’écartement tourne et pivote facilement.
• VÉRIFIEZ qu’elle barre d’écartement/chassis est bien fixée sur la flèche.
• RECHERCHEZ les signes d’usure sur les crochets des courroies de la barre d’écartement/chassis et sur les dispositifs de suspension latéraux.
• ASSUREZ-VOUS que les pieds s’ouvrent et se referment correctement.
• ACTIONNEZ la commande manuelle ou l’unité hydraulique pour confirmer que la
flèche se soulève et s’abaisse normalement.
• Les appareils électriques ACTIVÉS permettent de vérifier le fonctionnement du bouton d’arrêt d’urgence.
• INSPECTEZ les courroies pour tout signe d’effilochage ou d’autres dommages.
N’UTILISEZ PAS l'appareil si une sangle est endommagée ou présente des signes
d’usure.
• ASSUREZ-VOUS que l’alarme de batterie faible ne se déclenche pas lorsque la commande manuelle est actionnée. Si l’alarme retentit, N’UTILISEZ PAS l’appareil et
mettez-le sous charge immédiatement.
• VÉRIFIEZ l’usure et le serrage de toutes les fixations.
ENTRETIEN, INSPECTION ET ESSAIS
Sunrise Medical recommande d’effectuer régulièrement une inspection et des essais
poussés du lève-personne Oxford / Hoyer Stature et des accessoires, courroies, etc. La
fréquence des inspections varie d’un pays à un autre. V
euillez votre renseigner auprès
d
e votre revendeur et / ou d’un organisme gouvernemental local sur la périodicité requise des inspections. Les examens et les essais doivent être effectués suivant les
recommandations et les procédures énoncées ci-après. Dans la mesure du possible,
Sunrise Medical recommande que l’entretien, les inspections et les essais certifiés
soi
ent effectués uniquement par un agent d’entretien ou un revendeur agréé.
REMARQUE : Ces recommandations sont conformes aux normes d’Hygiène et de Sécurité N°
2307 de 1998. Réglementations sur les opérations et l’équipement de levage 1998. Il s’agit d’une
réglementation du Royaume-Uni. En dehors du Royaume-Uni, veuillez vous renseigner sur les
règlements de votre pays.
Français
294000.10017 Rev. B
44
1. BARRE D’ÉCARTEMENT/CHASSIS : Vérifiez que la barre
d’écartement/chassis tourne et pivote librement. Vérifiez
3 3
l’absence d’usure sur le pivot central. Assurez-vous qu’elle est
solidement fixée sur la flèche.
2.
FLÈCHE : Vérifiez que la flèche est fixée sur le mât. Assurez-vous
que le mouvement de la flèche est minimal.
33
3. MÂT : vérifiez s’il est fermement connecté au châssis. 33
4. BOÎTIER DE RENVOI DU MOTEUR : Hormis la vérification du bon
fonctionnement et la recherche de bruits inhabituels, le boîtier de
3
renvoi du moteur ne nécessite en principe aucun entretien.
5.
BLOC D’ALIMENTATION : Vérifiez le fonctionnement des boutons
33
d’arrêt d’urgence et de descente d’urgence.
6.
BATTERIES : Les batteries sont logées dans le bloc d’alimentation
et, à l’exception de recharges régulières effectuées conformément
aux instructions decharge, elles ne nécessitent en principe aucun
3
entretien. Vérifiez la propreté des connexions. Confirmez que le
support de batterie est fixé et intact.
7.
RÉGLAGE DES PIEDS : Vérifiez que les pieds s’étendent
33
complètement (vers l’intérieur / l’extérieur).
8.
ROULETTES : Vérifiez que toutes les roulettes sont solidement
3 3
fixées sur les pieds. Vérifiez que les roulettes et les roues
tournent librement.
9.
NETTOYAGE : Essuyez avec un chiffon propre, en utilisant de l’eau
savonneuse et/ou un désinfectant pour surfaces dures. Les produits
3
de nettoyage chimiques corrosifs oules abrasifs doivent être évités,
car il peuvent endommager le fini du lève-personne. Évitez de
mouiller excessivement, surtout les zones électriques et l'ouverture
à la base du lève-personne. Nous recommandons d’imprégner
le chiffon de solution, de presser l’excès de liquide et d’essuyer
la surface du lève-personne.
10.
ESSAI DE CHARGE : L’essai de charge doit être effectué
conf
ormém
ent aux procédures d’essai préconisées par le fabricant.
3
(reportez-vous au manuel d'entretien) .Nous vous conseillons
vivement de faire tester l’appareil par un spécialiste agréé.
11.
BASE ET ROUES : Assurez-vous que la base est régulière et nivelée
33
(les qu
atr
e r
oues reposent sur le sol).
12.
COURROIES : Vérifiez l’absence d’usure et d’effilochage. 3
*CES VÉRIFICATIONS DOIVENT PORTER SUR :
Avant
utilisation
Initialement
Intervalles
d’entretien
294000.10017 Rev. B
Français
45
13. LUBRIFICATION : Huilez les joints pivotants, y compris les pièces
reliant le mât et la flèche, l’ensemble de la pédale, la barre
3
d’écartement et le joint (seulement si nécessaire).
14. COMBINÉ : Vérifiez qu’il est totalement branché dans le contrôleur. 33
15. GOUPILLE À DÉVERROUILLAGE RAPIDE : Vérifiez que la
goupille est bien insérée avant de soulever en appuyant sur
33
l’extrémité crantée.
16. FIXATIONS : Vérifiez le serrage des fixations. 333
17. SANGLE DE LEVAGE : L’usure de votre sangle de levage doit être
vérifiée lors de l’entretien de routine (tous les six mois, de préférence).
3 3
Pour voir la sangle, il est recommandé de déposer le capuchon en
haut du mât et d’effectuer un cycle de levage dans les deux sens tout
en observant l'état de la sangle. Si vous voyez une usure (un
effilochement ou un craquèlement ou un phénomène similaire), il est
conseillé qu’un revendeur Sunrise Medical ou un ingénieur d’entretien
qualifié, compétent et agréé, remplace IMMÉDIATEMENT la sangle. Pour
plus de détails sur l’entretien et le remplacement des sangles, veuillez
demander notre guide d’entretien détaillé. (Voir les détails ci-dessous.)
Avant
utilisation
Initialement
Intervalles
d’entretien
Check
Lift Strap
Check
Lift Strap
Vérifiez la sangle
de levage
Vérifiez la sangle
de levage
Français
294000.10017 Rev. B
46
9. SPÉCIFICATIONS TECHNIQUES
Charge maximale d’utilisation ..........................500 lbs 227 kgs
Longueur maximale hors tout ..........................54,7 pouces 1390 mm
Longueur minimale hors tout............................50,8 pouces 1290 mm
Hauteur maximale hors tout ............................83,8 pouces 2130 mm
Hauteur minimale hors tout..............................76,6 pouces 1945 mm
Hauteur à portée maximale ..............................77,8 pouces 1975 mm
Portée à hauteur maximale ..............................24,6 pouces 625 mm
Portée à hauteur minimale ..............................24,6 pouces 625 mm
Portée maximale ............................................24,6 pouces 625 mm
Rayon de braquage..........................................61,0 pouces 1550 mm
Pieds ouverts - Largeur externe ........................53,5 pouces 1360 mm
Pieds ouverts - Largeur interne ........................48,4 pouces 1230 mm
Pieds fermés - Largeur externe..........................29,9 pouces 760 mm
Pieds fermés - Largeur interne ..........................25,1 pouces 640 mm
Hauteur des pieds, hors tout ............................4,3 pouces 110 mm
Garde au sol ..................................................1,2 pouces 30 mm
Roulettes jumelées avant ................................4 pouces 100 mm
Roulettes arrière à freins..................................4 pouces 100 mm
*Portée = distance entre le centre de la barre d’écartement et l’avant du mât
Berceau à positionnement en 4 points (mesure en haut des goujons de placement)
REMARQUE – le berceau de positionnement à 4 points est monté en série sur le lève-personne
Stature.
Hauteur maximum du berceau ..........................63,3 pouces 1610 mm
Hauteur minimum du berceau (utile) ................12,2 pouces 310 mm
Barre d’écartement à 6 points (mesure en haut des goujons de placement)
REMARQUE – le berceau de positionnement à 6 points est monté en option sur le lève-personne
Stature.
Hauteur maximale de la barre d’écartement ........77,7 pouces 1975 mm
Hauteur minimale de la barre d’écartement ........26,6 pouces 675 mm
Poids
Ensemble mât, base et flèche ..........................142 lbs 64,5 kgs
Berceau à positionnement en 4 points ..............13,2 lbs 6 kg
Bloc d’alimentation ........................................6,6 lbs 3 kgs
Total ............................................................162 lbs 73,5 kgs
Toutes les mesures sont indiquées avec une tolérance de +5 / -5.
294000.10017 Rev. B
Français
47
SPÉCIFICATIONS ÉLECTRIQUES
BATTERIES ..............................................12 volts, type plomb-acide, scellées rechargeables
CAPACITÉ DES BATTERIES ..........................3,2 A / h
VALEURS NOMINALES D’ENTRÉE DU CHARGEUR ............230 Vca, 50 / 60 Hz
VALEURS NOMINALES DE SORTIE DU CHARGEUR............27,4 / 29,0 Vcc à 0,8 A
Protection Contre les Décharges Électriques
CHARGEUR..............................................CLASSE II
LÈVE-PERSONNE ......................................SOURCE D’ALIMENTATION INTERNE
Degré de Protection Contre les Décharges
CHARGEUR..............................................TYPE B
LÈVE-PERSONNE ......................................TYPE B
ENVIRONNEMENT DE
FONCTIONNEMENT PRÉVU ..........................>+5˚ <+40˚.
En dehors de ce type d’environnement, le fonctionnement et la sécurité de l’appareil peuvent être
compromis.
BOÎTIER DE RENVOI DU MOTEUR.........................Type planétaire
Sangle ...........................................................Nylon tissé
Français
294000.10017 Rev. B
48
10. GARANTIE
Sunrise Medical dispose d’un réseau établi de distributeurs et revendeurs réputés qui se feront un
plaisir de répondre à toutes vos questions concernant l’achat, la garantie, les réparations et l’entretien.
Nos produits sont garantis 24 mois à compter de la date de fabrication ou 24 mois à compter de
la date d’achat s’ils sont mis en service par un revendeur autorisé. La présente garantie couvre la
structure, le moteur, le boîtier de commande, le combiné et la batterie du lève-personne pour les
défauts/défaillances de fabrication.
Nous vous conseillons de faire installer, entretenir et réparer vos appareils pour votre revendeur.
C’est ce dernier, ou le distributeur qui est responsable du programme de garantie. Il est donc
important de conserver leurs noms, adresses et numéros de téléphone afin de pouvoir les joindre
si un problème survient.
Le non-respect du calendrier d’entretien du lève-personne peut entraîner l'annulation de la
garantie.
Si vous ne savez pas où l’appareil a été acheté, son numéro de série permettra à Sunrise Medical
de localiser le fournisseur.
N’OUBLIEZ PAS! de contacter votre distributeur au sujet d’achats, de garantie, de réparations, et
révisions et d’entretien certifié.
VOTRE DISTRIBUTEUR :
Español
294000.10017 Rev. B
50
DETALLES DE CONTACTO DEL FABRICANTE
ÍNDICE
1. El elevador de pacientes Oxford/Hoyer Stature........................................... 51
2. Introducción: Generalidades sobre el elevador............................................ 52
3. Instrucciones de montaje y encargo ......................................................... 53
4. Precauciones de seguridad ...................................................................... 57
5. Instrucciones de funcionamiento.............................................................. 59
6. Remoción de los sistemas de espaciador de 6 puntos y bastidor de 4 puntos .... 63
7. Instrucciones para la carga ..................................................................... 65
8. Plan de mantenimiento y lista de comprobación diaria................................ 67
9. Especificaciones Técnicas........................................................................ 70
10. Garantía............................................................................................... 72
EUROPA
Sunrise Medical Ltd
High Street, Wollaston, Stourbridge,
West Midlands
DY84PS UK
+44 (0) 1384 44 66 22
Fax: +44 (0) 1384 44 66 44
www.sunrisemedical.co.uk
EE.UU.
Sunrise Medical, Inc
5001 Joerns Drive
Stevens Point, WI 54481-5040
715-341-3600
800-826-0270 (toll free)
www.sunrisemedical.com
294000.10017 Rev. B
Español
51
1. EL ELEVADOR DE PACIENTES OXFORD/HOYER STATURE
ANTES DE US
AR EL ELEV
ADOR “ST
A
TURE” ASEGÚRESE DE LEER Y COMPREN
-
DER LAS INSTRUCCIONES CONTENID
AS EN ESTE MANU
AL
Larguero
Barra de extensión
Engranaje del motor
Extrusión de mástil
Ruedas traseras
(con freno)
Asa de empuje
Almohadilla
para el pie
Dispositivo de avance
en línea recta
Unidad de control
de batería
Ruedas delanteras
(sin fr
enos)
Español
294000.10017 Rev. B
52
2. INTRODUCCIÓN: GENERALIDADES SOBRE EL ELEVADOR
El Oxford/Hoyer Stature es un elevador para pacientes de accionamiento eléctrico Cada
elevador Stature está completamente montado, y ha sido verificado y certificado antes
de ser embalado y enviado.
El embalaje consiste en una caja de cartón resistente, hecha a medida, que se utiliza
tanto para los envíos nacionales como para las exportaciones para asegurar que el
equipo llegue intacto a su destino.
Con cada elevador se envía una bolsa con varios documentos; esta bolsa debe conservarse para consultas futuras.
•MANUAL DEL USUARIO •TARJETA DE GARANTÍA DEL PROVEEDOR (Europa solamente)
•CERTIFICADO DE VERIFICACIÓN •TARJETA DE SATISFACCIÓN DEL CLIENTE (Europa solamente)
•LISTA DE COMPROBACIÓN DE EMBALAJE
El CERTIFICADO DE PRUEBA es un documento importante y será necesario para sus registros
de seguro. Tiene una validez de seis meses. Después de haber vencido este plazo deberá
verificarse el elevador y realizarle el mantenimiento por un ingeniero cualificado autorizado
según el programa de mantenimiento.
El mantenimiento y las verificaciones periódicas puede llevarlas a cabo su proveedor
autorizado. Por favor, asegúrese de que el elevador está incluido en los planes de mantenimiento de su proveedor. Si no está seguro de cuáles son los requisitos de mantenimiento en su área geográfica, consulte con su proveedor y/o con una oficina de la
administración local.
El Oxford/Hoyer Stature es adecuado para las siguientes CATEGORÍAS de elevador dentro de los parámetros de trabajo de los elevadores especificados en las ESPECIFICACIONES TÉCNICAS.
Categoría A – Silla de ruedas
Categoría B - Cama
Categoría C – Baño (dependiendo de los ajustes)
Categoría D – Silla para lavabo/ducha
Categoría E - Suelo
Categoría F – Rotación de 90 grados
El Oxford/Hoyer Stature es adecuado para pacientes en las siguientes posiciones: SENTADO, SENTADO/RECOSTADO y RECOSTADO. Las eslingas adecuadas para este dispositivo
son las siguientes
• Eslinga Oxford/Hoyer Quick fit • Eslinga Oxford/Hoyer Full back
• Eslinga Oxford/Hoyer Quick fit deluxe • Eslinga Oxford/Hoyer Long seat
• Eslin
ga Oxf
ord/Hoyer Access • Eslinga Oxford/Hoyer Four point comfort
La marca CE:
El Oxford/Hoyer Stature lleva la marca CE y cumple con las siguientes
dir
ectivas d
e la CE:
• Dir
ectiva de Dispositivos Médicos (93/42/EEC)
• Dir
ectiva EMC (89/336/EEC)
• Directiva de bajo voltaje (73/23/EEC)
294000.10017 Rev. B
Español
53
3. INSTRUCCIONES DE MONTAJE Y ENCARGO
Coloque la caja en una zona de trabajo despejada y ábrala con cuidado. La caja contiene:
• ELEVADOR OXFORD/HOYER STATURE
• BOLSA CONTENIENDO DOCUMENTOS
• CONTROL DE MANO
• UNIDAD DE BATERÍA
• CARGADOR/SOPORTE/DIODO DE SOBREMESA
• KIT DE SUJETADORES (INCLUYE TORNILLOS, LLAVE ALLEN, LLAVE TUBULAR HEXAGONAL, PLACA PROTECTORA)
ADVERTENCIA
El Oxford/Hoyer Stature es pesado y habrá que tener cuidado al levantarlo.
Puede que necesite ayuda para sacar el Oxford/Hoyer Stature de la caja.
MONTAJE
Retire todas las piezas de la caja y colóquelas en el suelo, con cuidado de evitar que el
equipo sufra daños en su superficie.
1. Coloque el armazón y el mástil (los cuales están conectados) en un espacio vacío.
El mástil y el armazón deben colocarse sobre el asidero de empuje, lo cual garantizará que el producto permanezca estable mientras se conectan las patas y el
larguero en el producto.
Español
294000.10017 Rev. B
54
2. Ajuste las patas al armazón usando dos tornillos de cabeza fresada de 6 mm por
cada pata.
NOTA: Este aparato tiene una pata izquierda y una derecha, configuradas como se muestra abajo.
3. Con la llave Allen incluida, apriete los tornillos de 6 mm ubicados a cada lado del armazón.
ADVERTENCIA
Los tornillos deben apretarse firmemente.
4. Inserte la sección curva del larguero en el chasis. Asegure el ensamblado al insertar
los dos tornillos de cabeza fresada de 6 mm en la placa protectora azul incluida en
el kit de sujetadores, como se muestra abajo, y apriete firmemente.
294000.10017 Rev. B
Español
55
5. Instale el bastidor de posición de cuatro puntos en el larguero de elevación inser-
tando la chaveta hendida. Asegúrese que la chaveta está bien fija.
6. Coloque el elevador Stature en posición vertical y active los frenos.
ADVERTENCIA
Tenga extremo cuidado cuando levante el elevador Stature a su posición vertical, es muy pesado.
Ajuste el enchufe del control manual en la parte inferior de la caja de control, ubicada
en el mástil y asegúrese que esté bien alineado con el receptáculo del enchufe.
Ajuste la fuente de energía del elevador y asegúrese que el seguro que sostiene la
fuente de energía esté totalmente adentro hasta que caiga en su sitio.
DESMONTAJE
El elevador no debe ser desmontado a menos que sea necesario darle servicio, repararlo
o transportarlo. Si es necesario desmontarlo, siga las instrucciones de ensamblado,
pero en secuencia inversa.
2
1
Español
294000.10017 Rev. B
56
ANTES DE HACERLO FUNCIONAR, VERIFIQUE LO SIGUIENTE
• Oprima los botones para abrir y cerrar del control manual para confirmar que las
patas del elevador se abren y cierran de manera satisfactoria.
• El botón rojo de paro de emergencia, ubicado en la parte posterior de la caja de control, está en la posición de apagado (OFF).
• Oprima los botones de flechas hacia arriba y hacia abajo del control manual para
confirmar que el larguero se eleva y baja de manera satisfactoria.
294000.10017 Rev. B
Español
57
4. PRECAUCIONES DE SEGURIDAD
Por favor, lea y siga las precauciones de seguridad que figuran más abajo. Siguiendo
estas precauciones básicas de seguridad, las operaciones de elevación serán fáciles y
no causarán problemas.
ADVERTENCIA
• Compruebe SIEMPRE que la carga de trabajo de seguridad del elevador es adecuada
para el peso del paciente.
•
NO exceda la carga de funcionamiento segura de la grúa, ya que se activará un dispositivo limitador de la corriente eléctrica para evitar el uso de la grúa.
• Planifique
SIEMPRE sus operaciones de elevación antes de comenzar.
• Lleve
SIEMPRE a cabo la LISTA DE COMPROBACIÓN DIARIA antes de utilizar el elevador.
• Familiarícese
SIEMPRE con el control de funcionamiento y características de seguri-
dad de un elevador antes de levantar a un paciente.
•
NO utilice una eslinga a no ser que esté recomendada para su uso con el elevador.
• Verifique
SIEMPRE que la eslinga es adecuada para el paciente en particular y que su
tamaño y capacidad son correctos.
•
NUNCA utilice una eslinga que esté deshilachada o dañada.
• Encaje
SIEMPRE la eslinga de acuerdo con las instrucciones que se indican (instruc-
ciones del usuario)
• Asegúrese
SIEMPRE que las correas de eslinga no queden atrapadas alrededor de las
patas de la grúa.
• Lleve
SIEMPRE a cabo las operaciones de elevación de acuerdo con las instrucciones
en el manual del usuario.
•
NUNCA desconecte o deje de realizar un control de seguridad o característica de
seguridad porque parezca más fácil para el funcionamiento del elevador.
•
NO levante a un paciente con los frenos de las ruedas activados. Deje siempre que el
elevador encuentre el centro correcto de gravedad.
•
NO intente maniobrar el elevador empujando el mástil, el larguero o al paciente.
• Maniobre
SIEMPRE el elevador con el asidero de empuje, ubicado en el mástil.
También se incluye una almohadilla para el pie en la base de la grúa.
Español
294000.10017 Rev. B
58
• Haga SIEMPRE descender al paciente a la posición cómoda más baja posible antes
de transferirlo.
•
NO empuje un elevador cargado a velocidades que superen un ritmo de caminar lento
(3 kilómetros/hora, 0,8 metros/segundo).
•
NO empuje el elevador sobre terreno desnivelado o con baches. Especialmente, si
está cargado.
•
NO intente empujar o tirar de un elevador cargado sobre una obstrucción en el suelo
•
NUNCA fuerce los controles de funcionamiento/seguridad. Todos los controles son
fáciles de utilizar y no requieren el uso de fuerza excesiva.
•
NO aparque un elevador cargado sobre NINGUNA superficie en cuesta.
•
NO utilice elevadores eléctricos en una ducha.
•
NO cargue un elevador eléctrico en un baño o en una ducha.
•
NO levante a un paciente a no ser que esté entrenado y sea competente para hacerlo.
• SU elevador está destinado a levantar pacientes.
NO lo utilice, ni permita que se
utilice, para cualquier otro fin.
•
NO lleve el elevador dando tumbos hacia abajo en escaleras, tanto si está cargado
como si está descargado.
•
NO intente pasar con un elevador cargado por una pendiente que supere 1:12
(aproximadamente 5 grados).
•
NO intente pasar con el elevador por una pendiente sin que haya alguien para ayudarle.
•
NO lo utilice en un ambiente húmedo o corrosivo, como por ejemplo al lado de una
piscina
•
NO utilice una alfombra extremadamente gruesa cuando el elevador está totalmente
cargado.
•
NUNCA haga funcionar el elevador con piezas o sujetadores faltantes, sueltos o desgastados.
294000.10017 Rev. B
Español
59
5. INSTRUCCIONES DE FUNCIONAMIENTO
CONTROLES DE FUNCIONAMIENTO
1. Ajuste de las patas
Las patas del Oxford/Hoyer Stature son ajustables eléctricamente en cuanto a su
anchura. Las patas pueden abrirse para permitir el acceso alrededor de sillas o de sillas
de ruedas. Para transferir y para pasar por pasillos estrechos, las patas del elevador
deben estar en posición cerrada.
Ajuste eléctrico de las patas – se consigue pulsando los botones apropiados en el control
de mano. Las patas se bloquearán cuando se suelte el conmutador del control de mano.
2. Ruedas y frenos
El elevador tiene dos ruedas con frenos, que se pueden aplicar para dejarlo aparcado.
Cuando se realice la elevación, las ruedas deben dejarse libres y los frenos sin aplicar.
De esta forma, el elevador podrá mover el centro de gravedad conforme se realiza la
elevación. Si se aplican los frenos, será el paciente el que se mueva hacia el centro de
gravedad y esto puede ser desconcertante e incómodo. En la rueda posterior se
encuentra un dispositivo de avance en línea recta; cuando se aplica este dispositivo a
la rueda facilita el avance en línea recta.
3. Elevación y descenso del larguero
El m
ovimi
en
to del chasis del larguero se logra mediante un poderoso motor, el cual se
controla mediante una sencilla unidad de control manual. El control manual tiene dos
botones con flechas HACIA ARRIBA y HACIA ABAJO <symbols>. El motor se detiene
automáticamente en el límite del trayecto en ambas direcciones. El control manual se
enchufa en un receptáculo en la base de la caja de control. Nota de seguridad – El
movimiento hacia abajo del larguero se detiene si el elevador percibe que el paciente
ha encontrado un obstáculo.
Botón de parada
de emergencia
Control de mano
Indicador de
batería
Elevación/Descen
so de emergencia
Unidad de batería
extraíble
Español
294000.10017 Rev. B
60
4. Parara de emergencia
El botón de parada de emergencia rojo está situado en la parte delantera del cuadro de
control y se activa pulsándolo. Al pulsarlo se interrumpe la alimentación eléctrica al
elevador y sólo se puede desarmar girando el botón en sentido contrario a las agujas
del reloj y soltándolo.
5. Descenso/elevación eléctricos de emergencia
Los botones de descenso (down) y elevación (up) de emergencia están situados en la
parte delantera del cuadro de control. Se accionan insertando la punta de un bolígrafo
en el botón marcado como
áâ. Esto hará que el larguero suba o baje si falla el con-
trol de mano en cualquier momento.
6. Descenso mecánico de emergencia
En caso de una falla eléctrica total, el elevador Stature cuenta con un dispositivo
mecánico para bajarlo. Este dispositivo está ubicado en el costado izquierdo del
armazón del elevador.
El mecanismo para bajarlo se opera al insertar una llave tubular hexagonal de 6 mm en la
apertura y en el mecanismo que gira en sentido horario para subir el elevador, y en sentido antihorario para bajar el elevador. Esto puede hacerse a mano con una llave tubular.
¡Recomendación!
Para elevar o bajar más rápido el larguero, se recomienda usar una llave tubular hexagonal de 6 mm junto con un adaptador impulsor de _ pulg. y un taladro eléctrico
reversible. (Nota – no utilice el parámetro de martillo.) Esto incrementará la velocidad a
la cual puede elevarse y bajarse el paciente con seguridad. En la tapa superior ubicada
en la parte superior del mástil se encuentra una llave tubular hexagonal de 6 mm.
294000.10017 Rev. B
Español
61
NOTA: Antes de elevar o bajar al paciente, asegúrese de haber planificado cuidadosamente el
sitio hacia donde desea llevarlo. Por ejemplo, de regreso hacia una silla o cama.
7. Baterías
Las baterías están protegidas ante descargas fuertes por una ALARMA DE VOLTAJE
BAJO. Esta alarma emitirá un sonido cuando las baterías necesiten recargarse y se esté
manejando el control de mano. No sonará si el control de mano no se está manejando.
NO IGNORE ESTA ALARMA DE ADVERTENCIA. Complete la operación de elevación y
ponga la batería a cargar (vea las instrucciones de carga).
8. Eslingas
El Oxford/Hoyer Stature tiene la opción tanto de una barra de extensión de seis puntos
como de percha de cuatro puntos. Ambos sistemas utilizan diferentes métodos de sujeción y eslingas.
El sistema de seis puntos utiliza eslingas con bucles de tejido, que permiten un ajuste
de posicionamiento seleccionando diferentes bucles coloreados. El sistema de cuatro
puntos utiliza el sistema de clip de seguridad Secruri3 y el ajuste se realiza girando la
percha de cuatro puntos cualquiera ascenso o descenso.
Eslingas de correa de bucle: Oxford/Hoyer Quick fit, Full back , Quick fit deluxe,
Long seat y eslingas Access
Eslingas de clip de seguridad: Eslinga Oxford/Hoyer Four point comfort y almohadilla
El sistema de dos puntos se sujeta a los ganchos de la barra de extensión por medio de
correas de bucle (como se muestran más abajo); cada eslinga viene con sus correspondientes instrucciones. Por favor, estudie la guía de instrucciones antes del uso.
Barra de extensión de 6 puntos; ejemplo de la barra de extensión de 6 puntos con
sujeciones de bucle.
Correas para
los hombros
Puntos de sujeción de
correa para los hombros
Correas para
las piernas
Puntos de sujeción de
correa para las piernas
Español
294000.10017 Rev. B
62
La eslinga del sistema de cuatro puntos va sujeto a los tachones de la percha por medio
de un sistema de clip de seguridad (como se muestra más abajo); cada eslinga se suministra con instrucciones. Por favor, estudie la guía de instrucciones antes del uso.
Percha de 4 puntos; ejemplo de la eslinga de la percha de 4 puntos con sistema de
clip de seguridad.
Sistema de fijación de eslinga Securi3. Ejemplo de instalación.
Correas para
los hombros
Punto de sujeción de
correa para los hombros
Punto de sujeción
de correa para los
hombros
Correas para las
piernas
Puntos de sujeción
de correa para las
piernas
294000.10017 Rev. B
Español
63
6. REMOCIÓN DE SISTEMAS DE BARRA ESPACIADORA/PERCHA
SIGA ESTAS INSTRUCCIONES DE MANERA EXACTA
El ascensor actual tiene la opción de usar tanto la barra espaciadora de seis puntos ou
la percha de cuatro puntos. La remoción de cualquiera de estos sistemas se realiza de
manera fácil usando un pasador de liberación rápida. Esto puede realizarse rápida y
fácilmente, sin embargo, debe leer las siguientes instrucciones de seguridad para garantizar que la barra espaciadora/percha está segura en su posición antes de usar.
CONEXIÓN
Para conectar, eleve la barra espaciadora/percha hacia la ranura del larguero.
Inserte la manga de la clavija a través de la tapa de plástico y para sostener la barra
espaciadora/percha.
Una vez alineado en la ranura del larguero, vuelva a insertar completamente el pasador
de liberación rápida en la manga, hasta que caiga en su posición. DEBE VERIFICAR
QUE EL PASADOR ESTÉ AJUSTADO DE MANERA SEGURA
Para hacerlo, oprima con el dedo dentro el extremo de la lengüeta. Si el pasador permanece estacionario, el elevador puede usarse con seguridad.
Español
294000.10017 Rev. B
64
REMOCIÓN
PRECAUCIÓN: Asegúrese de sostener el peso de la barra de ensanchamiento/percha
antes de retirar la chaveta.
Para quitar el pasador, oprima la lengüeta del muelle (usando un destornillador
eléctrico de hoja plana o semejante) y saque el pasador.
Sostenga la barra espaciadora/percha y luego tire de la manga del pasador en la dirección opuesta, sacándola completamente del larguero. Esto liberará la barra espaciadora/percha por completo.
294000.10017 Rev. B
Español
65
7. INSTRUCCIONES PARA LA CARGA
Las baterías están situadas en la unidad de alimentación y se cargan por medio de un
cargador de sobremesa.
Cuando haya que cargar la unidad de alimentación, habrá que extraerla del elevador y
colocarla en el cargador de sobremesa.
Sunrise Medical Ltd recomienda utilizar una unidad adicional de batería, para tener una
de las dos unidades cargada en todo momento.
1. Extraiga la unidad de alimentación del elevador. La unidad de está sujeta con un
pestillo simple en la parte superior de la unidad de alimentación. Levante el
pestillo y la unidad de alimentación quedará suelta.
2. Coloque la unidad de alimentación en el cargador. La colocación y sujeción de la
unidad de alimentación al cargador se realiza por el mismo sistema que el
empleado en el elevador.
3. Enchufe el cable del cargador a una fuente de alimentación eléctrica y ponga el
conmutador en ON.
4. La carga es automática y las baterías quedarán completamente cargadas en un
plazo de ocho a doce horas. Nota: Incluso si el cargador se deja enchufado
durante mucho tiempo, no permitirá que las baterías se carguen en exceso.
5. Para volver a poner en funcionamiento el elevador, desconecte de la red poniendo
el conmutador en OFF y retire la unidad de alimentación del cargador. Coloque la
uni
dad de alimentación de nuevo en el elevador y asegúrese de que el pestillo
que la sujeta está completamente cerrado. Cuando esté correctamente colocada,
oirá un “clic”. La carga del elevador eléctrico Oxford/Hoyer es sencilla y no tienen
por qué surgir complicaciones, pero es importante seguir rigurosamente las
instrucciones de carga. Preste especial atención a los siguientes aspectos; le ayudará a evitar los problemas que supone la descarga de las baterías.
Unidad de batería desmontable
Cuadro de Control
Parada de emergencia Subir/Bajar
Control de mano
Abrir/cerrar patas
Elevación/Descenso de larguero
Español
294000.10017 Rev. B
66
ADVERTENCIA
MANTENGA las baterías completamente cargadas. Ponga la batería a cargar
cuando no esté en uso. Si le resulta más cómodo, póngala a cargar cada
noche. El cargador no permitirá que las baterías se sobrecarguen.
ADVERTENCIA
NUNCA deje que las baterías se descarguen completamente. Si suena la alarma audible, complete la operación de elevación que esté llevando a cabo y
ponga a cargar la batería.
ADVERTENCIA
NO guarde nunca la unidad de alimentación durante un largo período de
tiempo sin cargarla regularmente.
ADVERTENCIA
Asegúrese SIEMPRE de que la alimentación eléctrica que va al cargador está
apagada antes de conectar o desconectar la unidad de alimentación.
ADVERTENCIA
NUNCA deje la unidad de alimentación enchufada en el cargador con la corriente eléctrica de red apagada.
ADVERTENCIA
NO cargue un elevador eléctrico en un baño o en una ducha.
294000.10017 Rev. B
Español
67
8. PLAN DE MANTENIMIENTO Y LISTA DE COMPROBACIÓN DIARIA
Todos los productos Oxford/Hoyer requieren un mantenimiento mínimo; sin embargo,
es necesario llevar a cabo algunas comprobaciones y procedimientos de seguridad. A
continuación se indica un plan de tareas DIARIAS. Realizar comprobaciones diarias y
mantenimiento, inspección y prueba cada seis meses asegurará que el elevador se
mantiene en condiciones óptimas de funcionamiento. Si lo pide, le enviaremos una
lista de piezas de repuesto.
La PRUEBA DE CARGA y la certificación sólo deben llevarse a cabo por personal cualificado o por un agente / concesionario de servicio autorizado.
LISTA DE COMPROBACIÓN DIARIA: Sunrise Medical recomienda encarecidamente realizar
las siguientes comprobaciones de manera diaria y antes de utilizar el elevador.
• ASEGÚRESE de que el elevador se mueve libremente sobre sus ruedas.
• ASEGÚRESE de que la barra de extensión está libre para girar y moverse
• COMPRUEBE que la barra de extensión/percha está firmemente sujeta al larguero.
• EXAMINE los ganchos/clips de las eslingas en la barra de extensión/percha y los
suspensores laterales por si tuvieran un excesivo desgaste.
• ASEGÚRESE de que las patas se abren y cierran correctamente.
• OPERE el control de mano para confirmar que el larguero sube y baja
satisfactoriamente.
• EN elevadores movidos por energía eléctrica, verifique el funcionamiento del botón
de parada de emergencia.
• EXAMINE las eslingas para ver si están deshilachadas o tienen otros daños.
NO use una eslinga si está dañada o muestra señales de desgaste.
• CONFIRME que el elevador no está emitiendo una alarma de batería baja cuando se
maneja el control de mano. Si la alarma suena,
NO utilice el elevador y póngalo a
cargar inmediatamente.
• Verifique si hay desgaste y tensión de los sujetadores.
MANTENIMIENTO, INSPECCIÓN Y PRUEBA
Sunrise Medical recomienda realizar inspecciones y comprobaciones completas y periódicas del elevador, los accesorios de elevación, las eslingas, balanzas, etc. La frecuencia de la inspección varía según el país, con
sulte con su proveedor y/o con una
o
ficina de la administración local con qué frecuencia debe realizarse una inspección.
La inspección y la comprobación deben realizarse de acuerdo con las recomendaciones
y procedimientos recomendados más abajo. Sunrise Medical recomienda que el mantenimiento, inspección y comprobación certificada las lleve a cabo un agente o proveedor
d
e mantenimiento autorizado.
NOTA: Estas recomendaciones se dan en cumplimiento de los requisitos Salud y Seguridad Nº
2307 de 1998: Normas relativas a Operaciones de Elevación y Equipo de Elevación de
1998. Esta norma es del Reino Unido. Fuera del Reino Unido, revise los requisitos aplicables a su país.
Español
294000.10017 Rev. B
68
1. BARRA DE EXTENSIÓN/PERCHA: Compruebe la barra de extensión/
percha para verificar si tiene libertad de rotación y giro. Compruebe si
33
hay desgaste en el pivote central. Compruebe que está sujeta
firmemente al larguero.
2.
LARGUERO: Compruebe la sujeción del larguero al mástil. Asegúrese
de que sólo exista un mínimo movimiento del larguero.
33
3. MÁSTIL: Verifique si está conectado firmemente en el armazón. 33
4. ENGRANAJE DEL MOTOR: El engranaje del motor no requiere más
3
mantenimiento que comprobar que funciona correctamente y
escuchar si hay ruidos inusuales.
5.
UNIDAD DE ALIMENTACIÓN: Verifique el funcionamiento del botón
33
de parada de emergencia y del descenso de emergencia.
6.
BATERÍAS: Las baterías están alojadas en la unidad de alimentación
eléctrica y no requieren ningún mantenimiento excepto su carga
regular tal y como se detalla en las instrucciones de carga.
3
Compruebe que las conexiones están limpias. Confirme que la
abrazadera de la batería está segura y no presenta daños.
7.
AJUSTE DE LAS PATAS: Compruebe que las patas funcionan en toda
33
su extensión (hacia dentro / hacia fuera)
8.
RUEDAS: Compruebe que todas las ruedas están firmemente sujetas
33
a las patas. Verifique la libre rotación de las ruedas y de sus pivotes.
9.
LIMPIEZA: Limpie con un paño limpio con agua y jabón y/o cualquier
desinfectante de superficies duras. Deben evitarse limpiadores
3
químicos o abrasivos, ya que pueden dañar el acabado de la superficie
del elevador. Evite el mojado excesivo, especialmente de las áreas
eléctricas y la apertura de la base de la grúa. Recomendamos que
humedezca el paño en la solución, exprima el exceso de líquido y
limpie la superficie de la grúa.
10
PRUEBA DE CARGA: La prueba de carga debe ser llevada a cabo de
acuerdo con los procedimientos establecidos por el fabricante
3
(vea el Manual de Servicio). Se recomienda encarecidamente que la
comprobación sea realizada por un concesionario de servicio
autorizado.
11.
BASE Y RUEDAS: Asegúrese de que la base está uniforme y nivelada.
33
(las cuatro ruedas en contacto con el suelo).
12.
ESLINGAS: Vea si están desgastadas o deshilachadas. 3
*ESTAS COMPROBACIONES DEBEN INCLUIR:
Antes del uso
Inicialmente
Intervalos
de servicio
294000.10017 Rev. B
Español
69
13. LUBRICACIÓN: Lubrique las juntas de los pivotes, incluyendo las
conexiones del mástil y del larguero, el conjunto de pedal, la junta
3
de la barra de extensión (hágalo sólo si es necesario).
14.
CONJUNTO DE MANO: Asegúrese de que está bien enchufado
33
al controlador.
15.
CHAVETA DE DESENGANCHE RÁPIDO: Asegúrese de que la chaveta
esté colocada correctamente antes de realizar la elevación presionando
33
la punta dentada.
16. SUJETADORES: Verifique la tensión de los sujetadores. 333
17. CORREAS DE ELEVACIÓN: La correa de elevación debe revisarse en
cada período de servicio en busca de señales de desgaste (idealmente
cada seis meses). Para poder ver la correa se recomienda retirar la
33
tapa de la parte superior del mástil y hacer funcionar el elevador en
ambas direcciones para observar la condición de la correa. Si observa
señales de desgaste (deshilachado, pliegues o algo similar) se
recomienda que un distribuidor autorizado Sunrise Medical o ingeniero
de servicio cualificado y competente reemplace la correa
INMEDIATAMENTE. Para conocer los detalles de mantenimiento y
servicio de la correa, por favor, solicite nuestra guía detallada de
servicio. (Vea los detalles más abajo.)
*ESTAS COMPROBACIONES DEBEN INCLUIR:
Antes del uso
Inicialmente
Intervalos
de servicio
Check
Lift Strap
Check
Lift Strap
Verifique la correa de elevación
Verifique la correa
de elevación
Español
294000.10017 Rev. B
70
9. ESPECIFICACIONES TÉCNICAS
Carga de trabajo segura....................................500 lbs 227 kgs
Longitud total máxima ....................................54.7 pulgadas 1390 mm
Longitud total mínima ....................................50.8 pulgadas 1290 mm
Altura total máxima ........................................83.8 pulgadas 2130 mm
Altura total mínima ........................................76.6 pulgadas 1945 mm
Altura en alcance máximo ................................77.8 pulgadas 1975 mm
Alcance en altura máxima ................................24.6 pulgadas 625 mm
Alcance en altura mínima ................................24.6 pulgadas 625 mm
Alcance máximo..............................................24.6 pulgadas 625 mm
Radio de giro..................................................61.0 pulgadas 1550 mm
Patas abiertas - Anchura externa ......................53.5 pulgadas 1360 mm
Patas abiertas - Anchura interna........................48.4 pulgadas 1230 mm
Patas cerradas - Anchura externa ......................29.9 pulgadas 760 mm
Patas cerradas - Anchura interna ......................25.1 pulgadas 640 mm
Altura total de las patas ..................................4.3 pulgadas 110 mm
Distancia al suelo............................................1.2 pulgadas 30 mm
Par de ruedas delanteras ..................................4 pulgadas 100 mm
Ruedas traseras con freno ................................4 pulgadas 100 mm
*Alcance = distancia entre el centro de la barra de extensión y la parte delantera del mástil
Bastidor de posición de 4 puntos
(medida hasta la parte superior de las clavijas de ubicación)
NOTA– El bastidor de posición de 4 puntos viene estándar con el elevador Stature.
Altura máx. del bastidor ..................................63.3 pulgadas 1610 mm
Altura mín. del bastidor (útil) ..........................12.2 pulgadas 310 mm
Barra espaciadora de 6 puntos (medida hasta la parte superior de las
clavijas de ubicación)
NOTA– El bastidor de posición de 6 puntos es opcional con el elevador Stature.
Altura máxima de la barra de extensión..............77.7 pulgadas 1975 mm
Altura mínima de la barra de extensión ..............26.6 pulgadas 675 mm
P
esos
Mástil, base y conjun
to d
e lar
guero ..................142 lbs 64.5 kgs
Basti
dor de posición de 4 puntos ......................13.2 lbs 6 kgs
Unidad de alimentación ..................................6.6 lbs 3 kgs
T
otal
............................................................162 lbs 73.5 kgs
Todas las medidas tienen un grado de tolerancia de +5/-5 grados.
294000.10017 Rev. B
Español
71
ESPECIFICACIONES ELÉCTRICAS
BATERÍAS ......................................................12 voltios, tipo ácido de plomo
selladas recargables
CAPACIDAD DE LA BATERÍA ..............................3,2 amperios hora
ENTRADA NOMINAL DEL CARGADOR ....................230Vca 50/60 Hz
SALIDA NOMINAL DEL CARGADOR ......................27,4/29,0 VCC@0,8A
Protección Frente a Descargas Eléctricas
CARGADOR......................................................CLASE II
ELEVADOR ......................................................FUENTE DE ALIMENTACIÓN INTERNA
GRADO DE PROTECCIÓN FRENTE A DESCARGAS
CARGADOR......................................................TIPO B
ELEVADOR ......................................................TIPO B
ENTORNO DE FUNCIONAMIENTO: ........................>+5° <+40°.
En condiciones distintas a este entorno, la funcionalidad y la seguridad pueden verse
comprometidas.
ENGRANAJE DEL MOTOR ....................................Tipo planetario
CORREA..........................................................Tejido de nylon
Español
294000.10017 Rev. B
72
10. GARANTÍA
Sunrise Medical ha establecido una red de distribuidores y proveedores de excelente reputación,
que se ocuparán con mucho gusto de contestar todas sus preguntas respecto a compra, garantía,
reparación y mantenimiento.
Nuestros productos están garantizados durante un plazo de 24 meses a partir de la fecha de fabricación o durante 24 meses a partir de la fecha de compra si han sido encargados por un distribuidor autorizado. Esta garantía cubre la estructura principal del elevador, así comothe motor
cuadro de control, control de mano y batería contra defectos de fabricación / fallas.
Recomendamos que todos nuestros productos hayan sido encargados por su proveedor y que éste
se ocupe de su mantenimiento. El proveedor o distribuidor es el encargado del programa de
garantía, de manera que es importante mantener un registro de su nombre, dirección y número de
teléfono para poder ponerse en contacto con él si surge algún problema.
El no cumplir con el horario de servicio del elevador puede ocasionar la anulación de su garantía.
Si tiene dudas respecto a dónde se ha comprado su elevador, Sunrise Medical puede averiguar
quién fue el distribuidor si usted nos facilita el número de serie del elevador.
RECUERDE: Póngase en contacto con el distribuidor para compras, garantía, reparaciones, servicio
técnico y mantenimiento certificado.
SU DISTRIBUIDOR:
Deutsch
294000.10017 Rev. B
74
KONTAKTINFORMATIONEN DES HERSTELLERS
INHALT
1. Oxford/Hoyer Stature Patientenlifter......................................................... 75
2. Einführung: Über Den Lifter .................................................................... 76
3. Montage und Inbetriebnahme.................................................................. 77
4. Sicherheitshinweise ............................................................................... 81
5. Betriebshinweise ................................................................................... 83
6. Entfernen des Sechspunkt-Spreizbügels und des Vierpunktgestells................. 87
7. Aufladen der Akkueinheit........................................................................ 89
8. Wartungsplan und tägliche Prüfliste ......................................................... 91
9. Technische Daten .................................................................................. 94
10. Garantie............................................................................................... 96
EUROPA
Sunrise Medical Ltd
High Street, Wollaston, Stourbridge,
West Midlands
DY84PS UK
+44 (0) 1384 44 66 22
Fax: +44 (0) 1384 44 66 44
www.sunrisemedical.co.uk
USA
Sunrise Medical, Inc
5001 Joerns Drive
Stevens Point, WI 54481-5040
715-341-3600
800-826-0270 (toll free)
www.sunrisemedical.com
294000.10017 Rev. B
Deutsch
75
1. OXFORD/HOYER STATURE PATIENTENLIFTER
V
OR DEM EINSATZ IHRES „STATURE“ LIFTERS MÜSSEN SIE DIESES
BENUTZERHANDBUCH GELESEN UND VERST
ANDEN HABEN
Ausleger
Spreizbügel
Motorgetriebe
Fußschiebepedal
Linearlenkvorrichtung
Mastspitze
Hintere Laufrolle
(feststellbar)
Schiebejandgriff
Steuerungseinheit
des Akkusatzes
Vordere Laufrolle
(nicht feststellbar)
Deutsch
294000.10017 Rev. B
76
2. EINFÜHRUNG: ÜBER DEN LIFTER
Der Oxford/Hoyer Stature ist ein elektrisch betriebener Patientenlifter. Der Stature-Lifter
wird vor der Auslieferung vollständig montiert, unter Last getestet und zertifiziert.
Die Verpackung besteht aus einem festen, zweckmäßig geformten Versandkarton für
den sicheren Transport des Lifters und wird sowohl für den heimischen Markt als auch
für den Export verwendet.
Mit jedem Lifter werden die zugehörigen Dokumente in einer beiliegenden Tasche
geliefert, die für die spätere Verwendung sicher aufbewahrt werden müssen.
• BENUTZERHANDBUCH • HÄNDLER-GARANTIEKARTE (Nur in Europa)
• PRÜFZERTIFIKAT • KUNDENDIENST-KARTE (Nur in Europa)
• PACKPRÜFLISTE
Das PRÜFZERTIFIKAT ist ein wichtiges Dokument und ist für Ihre
Versicherungsdokumentation erforderlich. Es ist sechs Monate lang gültig, und nach Ablauf
dieser Zeit muss der Lifter gemäß Wartungsplan von einem fachkundigen, befugten
Techniker inspiziert und gewartet werden.
Die Wartung und regelmäßige Überprüfung kann durch Ihren autorisierten Lieferanten erfolgen. Vergewissern Sie sich, dass der Lifter im entsprechenden Wartungskalender eingetragen
ist. Wenn Sie unsicher sind, welche Wartungsanforderungen für Ihren lokalen Markt gelten,
erkundigen Sie sich bei Ihrem Händler und/oder bei der zuständigen Behörde.
Der Oxford/Hoyer Stature eignet sich für folgende KATEGORIEN von Hebevorgängen im
Rahmen der Arbeitsparameter des Lifters, die unter TECHNISCHE DATEN angegeben sind
(see Contents page).
Kategorie A – Rollstuhl
Kategorie B – Bett
Kategorie C – Bad (je nach Einrichtung)
Kategorie D – Toilette/Duschsitz
Kategorie E – Fußboden
Kategorie F – 90-Grad-Drehung
Der Oxford/Hoyer Stature eignet sich für Patienten in SITZENDER, SITZENDER/LIEGENDER und LIEGENDER Position. Folgende Gurte sind für dieses Gerät geeignet:
• Oxf
ord/Hoyer Quick Fit Gurt • Oxford/Hoyer Komplett-Rückengurt
• Oxford/Hoyer Quick Fit Deluxe-Gurt • Oxford/Hoyer Sitzgurt, lang
• Oxford/Hoyer Zugangsgurt • Oxford/Hoyer Vierpunkt-Komfortgurt
Das CE-Z
eichen:
Der Oxford/Hoyer Stature trägt das CE-Zeichen und erfült die folgenden EU-Richtlinien:
• Ri
ch
tlini
e über M
edizinpr
odukte (93/42/EWG)
• EMC-V
er
ordnung (89/336/EWG)
• Niederspannungsrichtlinie (73/23/EWG)
294000.10017 Rev. B
Deutsch
77
3. MONTAGE UND INBETRIEBNAHME
Stellen Sie den Versandkarton in einem freien Arbeitsbereich auf und öffnen Sie ihn
vorsichtig. Der Karton enthält folgende Teile:
• OXFORD/HOYER STATURE LIFTER
• TASCHE MIT DOKUMENTEN
• HANDBEDIENUNG
• AKKUEINHEIT
• TISCHLADEGERÄT/STÄNDER/LADEKABEL
• BEFESTIGUNGS-KIT (INKL. SCHRAUBEN, INBUSSCHLÜSSEL, INNENSECHSKANT,
ABDECKBLECH)
WARNUNG
Der Oxford/Hoyer Stature ist schwer und muss vorsichtig gehoben werden.
Holen Sie sich Hilfe, um den Oxford/Hoyer Stature aus dem Karton zu heben.
MONTAGE
Nehmen Sie alle Teile aus dem Karton heraus, legen Sie sie auf den Boden und achten
Sie darauf, dass die Oberfläche des Geräts nicht beschädigt wird.
1. Stellen Sie den Rahmen und den Mast (die miteinander verbunden sind) an einer
freien Stelle auf. Der Mast und der Rahmen sollten auf dem Schiebehandgriff ruhen,
wodurch sichergestellt wird, dass das Produkt beim Anschluss der Träger und des
Auslegers stabil bleibt.
Deutsch
294000.10017 Rev. B
78
2. Befestigen Sie die Träger mit Hilfe der mitgelieferten 6-mm-Senkschrauben (zwei
pro Träger) am Rahmen.
HINWEIS: Es gibt einen rechten und einen linken Träger, die wie unten gezeigt konfiguriert sind.
3. Ziehen Sie die auf beiden Seiten des Rahmens befindlichen 6-mm-Schrauben mit Hilfe
des mitgelieferten Inbusschlüssels fest.
WARNUNG
Die Schrauben müssen fest angezogen werden.
4. Setzen Sie den gekrümmten Auslegerabschnitt in den Auslegerschlitten ein.
Befestigen Sie die Baugruppe, indem die beiden 6-mm-Senkschrauben wie unten
gezeigt in das mit dem Befestigungs-Kit gelieferte blaue Abdeckblech eingesetzt
und festgezogen werden.
294000.10017 Rev. B
Deutsch
79
5. Befestigen Sie das Vierpunktgestell durch Einsetzen des Spannstifts am Ausleger des
Lifters. Vergewissern Sie sich, dass der Stift sicher montiert ist.
6. Stellen Sie den Stature aufrecht und ziehen Sie die Bremsen an.
WARNUNG
Beim Anheben des Stature mit Vorsicht vorgehen, da das Gerät schwer ist.
Stecken Sie den Stecker der Handbedienung in den Boden des am Mast angebrachten
Steuerkastens ein; achten Sie auf die korrekte Ausrichtung zur Steckerbuchse. Setzen Sie
die Akkueinheit in den Lifter ein und vergewissern Sie sich, dass der Verschluss, der die
Einheit an ihrem Platz hält, vollständig und mit einem hörbaren Klickgeräusch einrastet.
DEMONTAGE
Der Lifter sollte nur bei Bedarf für Wartung, Reparatur oder Transport demontiert werden. Dabei sind die Montageanweisungen in umgekehrter Reihenfolge zu befolgen.
2
1
Deutsch
294000.10017 Rev. B
80
PRÜFEN SIE VOR DEM BETRIEB STETS DIE FOLGENDEN PUNKTE
• Drücken Sie die Tasten ÖFFNEN und SCHLIESSEN auf der Handbedienung um zu bestätigen, dass sich die Träger des Lifters wie gewünscht öffnen und schließen lassen.
• Der rote Not-Aus-Knopf auf der Rückseite der Steuereinheit befindet sich in der
Position OFF (Aus).
• Drücken Sie die Aufwärts- und Abwärts-Tasten auf der Handbedienung und vergewissern Sie sich, dass sich der Ausleger wie gewünscht hebt und senkt.
294000.10017 Rev. B
Deutsch
81
4. SICHERHEITSHINWEISE
Lesen und befolgen Sie die nachfolgend aufgeführten Sicherheitshinweise. Wenn Sie
diese grundlegenden Sicherheitsvorkehrungen beachten, ist der Hebebetrieb leicht und
problemlos.
WARNUNG
• Vergewissern Sie sich STETS, dass die zulässige Arbeitsbelastung des Lifters für das
Gewicht des Patienten ausreicht.
• Überschreiten Sie
NICHT die zulässige Betriebslast des Lifters, da andernfalls ein
Strombegrenzungsregler aktiviert wird, der die weitere Verwendung des Lifters verhindert.
• Planen Sie die mit dem Lifter auszuführenden Aufgaben
STETS, bevor Sie beginnen.
• Gehen Sie vor
JEDEM Einsatz des Lifters die TÄGLICHE PRÜFLISTE durch.
• Machen Sie sich vor
JEDEM Heben von Patienten mit den Bedienungselementen und
Sicherheitseinrichtungen des verwendeten Lifters vertraut.
• Verwenden Sie
KEINE Gurte, die nicht ausdrücklich zur Verwendung mit diesem Lifter
empfohlen werden.
• Prüfen Sie
STETS, ob der Gurt für den speziellen Patienten geeignet ist und die kor-
rekte Größe und Tragfähigkeit besitzt.
• Verwenden Sie
NIEMALS Gurte, die ausgefranst oder beschädigt sind.
• Passen Sie die Gurte
STETS gemäß den Anweisungen (Benutzerhandbuch) an.
• Achten Sie
STETS darauf, dass sich die Riemengurte NICHT um die Träger des Lifters
herum verfangen.
• Bedienen Sie den Lifter
STETS gemäß den Anweisungen im Benutzerhandbuch.
• Bedienungs- oder Sicherheitselemente dürfen
AUF KEINEN FALL entfernt oder außer
Kraft gesetzt werden, um den Lifter-Betrieb zu vereinfachen.
• Heben Sie Patienten
NIEMALS mit festgestellten Laufrollen an. Der Lifter muss sich
stets auf den richtigen Schwerpunkt positionieren können.
• Manövrieren Sie den Lifter
NIEMALS durch Schieben am Mast, Ausleger oder am
Patienten.
• Manövrieren Sie den Lifter
STETS mit Hilfe des am Mast angebrachten Handschiebegriffs.
Ein Fußschiebepedal ist ebenfalls am Unterteil des Lifters angebracht.
Deutsch
294000.10017 Rev. B
82
• Senken Sie den Patienten vor Beginn des Transfers STETS auf die niedrigste
bequeme Position.
• Schieben Sie den beladenen Lifter NICHT bei Geschwindigkeiten, die über einer
langsamen Schrittgeschwindigkeit liegen (3 km/h, 0,8 m/s).
• Schieben Sie den Lifter
NICHT über unebene oder raue Flächen, insbesondere wenn
er beladen ist.
• Schieben/ziehen Sie den beladenen Lifter
NICHT über Hindernisse am Boden.
• Betätigen Sie die Bedienungs-/Sicherheitselemente
NIEMALS mit Gewalt. Alle
Elemente sind leichtgängig und ohne größere Kraftanstrengung zu betätigen.
• Parken Sie den beladenen Lifter
NICHT auf schiefen Ebenen.
• Verwenden Sie elektrische Lifter
NICHT in Duschbädern.
• Laden Sie elektrische Lifter
NICHT in Bädern oder Duschräumen auf.
• Heben Sie
KEINE Patienten, wenn Sie nicht dafür ausgebildet und kompetent sind.
•
IHR Lifter ist zum Heben von Patienten konzipiert worden. Er darf von Ihnen oder
anderen für
KEINE anderen Zwecke verwendet werden.
• Der Lifter darf in beladenem oder in unbeladenem Zustand
KEINE Stufen herunter
geschoben werden.
• Führen Sie den beladenen Lifter
NICHT über schiefe Ebenen mit mehr als 1:12 (ca. 5
Grad) Gefälle.
• Führen Sie den Lifter
NICHT ohne zweiten Helfer über schiefe Ebenen.
• Verwenden Sie ihn
NICHT in einer feuchten oder korrosiven Umgebung wie z. B. an
einem Schwimmbecken.
• Den Lifter bei Vollbeladung
NICHT auf besonders dicken, weichen Teppichen verwenden.
• Lifter
NIEMALS mit lockeren, verschlissenen oder fehlenden Teilen bzw.
Befestigungselementen verwenden.
294000.10017 Rev. B
Deutsch
83
5. BETRIEBSHINWEISE
BEDIENUNG
1. Einstellen der Fahrgestellbreite
Die Breite des Fahrgestells am Oxford/Hoyer Stature ist elektrisch einstellbar. Das
Fahrgestell kann gespreizt werden, um Sessel oder Rollstühle zu umschließen. Für den
Transfer durch enge Türen und Durchgänge sollte das Fahrgestell zusammengeführt werden.
Elektrisches Einstellen der Fahrgestellbreite – Drücken Sie auf der Handbedienung die
entsprechenden Tasten. Das Fahrgestell wird festgestellt, wenn der
Handbedienungsschalter losgelassen wird.
2. Laufrollen und Feststellbremsen
Der Lifter besitzt zwei feststellbare Laufrollen, die beim Abstellen benutzt werden.
Beim Heben müssen die Laufrollen frei und nicht festgestellt sein. Der Lifter kann sich
dann zum Schwerpunkt des Lifters hin bewegen. Wenn Sie die Bremse betätigen, kann
der Patient beim Heben mit festgestellten Laufrollen möglicherweise zum Schwerpunkt
schwenken, was beunruhigend oder unangenehm sein kann. An der hinteren Laufrolle
ist eine Linearlenkvorrichtung angebracht, die, falls eingesetzt, die geradlinige
Bewegung der Laufrolle erleichtert.
3. Heben und Senken des Auslegers
Di
e Bewegun
g d
es Auslegerschlittens erfolgt mit Hilfe eines leistungsstarken
Motorgetriebes, das mit einer einfachen Handbedienung gesteuert wird. Auf der
Handbedienung befinden sich zwei Taster mit den Richtungspfeilen AUFWÄRTS und
ABWÄRTS. Das Motorgetriebe stoppt automatisch in der oberen bzw. unteren Endlage.
Die Handbedienung ist an einer Buchse unten an der Steuereinheit angeschlossen.
Sicherheitshinweis- Die Abwärtsbewegung des Auslegers stoppt, wenn der Lifter erkennt, dass der Patient auf ein Hindernis gestoßen ist.
Not-Aus-Taste
Handbedienung
Akkuanzeige
Notanhebung/
-absenkung
Wechselakkueinheit
Deutsch
294000.10017 Rev. B
84
4. Not-Aus-Taste
Die rote Not-Aus-Taste befindet sich auf der Vorderseite der Steuereinheit und wird
durch Drücken ausgelöst. In diesem Fall wird die gesamte Stromzufuhr zum Lifter
unterbrochen. Um den Not-Aus-Zustand aufzuheben, wird die Taste gegen den
Uhrzeigersinn gedreht und losgelassen.
5. Elektrische Notabsenkung/-anhebung
Die Taste für die Notabsenkung (Abwärts) und -anhebung (Aufwärts) befindet sich auf
der Vorderseite der Steuereinheit. Sie wird ausgelöst, indem Sie eine Kugelschreiberspitze
auf die mit
áâ gekennzeichnete Taste drücken. Mit dieser Funktion kann der Ausleger
jederzeit gehoben oder gesenkt werden, wenn die Handbedienung ausfällt.
6. Mechanische Notabsenkung
Für den Fall eines kompletten Stromausfalls ist der Stature-Lifter mit einem mechanischen Senkmechanismus ausgestattet. Diese Vorrichtung befindet sich auf der linken
Seite des Lifterrahmens.
Der Senkmechanismus wird betätigt, indem ein 6-mm-Sechskant in die Öffnung und auf
die Vorrichtung gesteckt wird; der Lifter wird dann durch Drehen im Uhrzeigersinn
gehoben und durch Drehen im Gegenuhrzeigersinn abgesenkt. Das kann manuell mit
einem Inbusschlüssel durchgeführt werden.
Empfehlung
Um den Ausleger schneller anzuheben oder abzusenken, wird empfohlen, einen 6-mmSechskant in Verbindung mit einem Adapter für _-Zoll-Antrieb und einen reversiblen
elektrischen Bohrer zu verwenden. (Hinweis– nicht die Schlagbohreinstellung verwenden.) Dadurch lässt sich die Geschwindigkeit erhöhen, mit der der Patient gefahrlos
angehoben oder abgesenkt werden kann. Ein 6-mm-Sechskant befindet sich in der
oberen Abdeckung auf der Mastspitze.
294000.10017 Rev. B
Deutsch
85
HINWEIS: Vor dem Anheben oder Absenken des Patienten müssen Sie sich vergewissern, dass Sie
Ihren Bestimmungsort sorgfältig gewählt haben. Zum Beispiel zurück auf einen Stuhl
oder ein Bett.
7. Akkus
Die Akkus werden durch einen LADEZUSTANDSALARM vor zu starker Entladung geschützt.
Dieser Alarm ertönt bei Betätigung der Handbedienung, wenn die Akkus aufgeladen werden müssen. Der Alarmton wird nur dann ausgelöst, wenn die Handbedienung betätigt
wird. DIESER ALARM IST UNBEDINGT ZU BEACHTEN. Führen Sie den Hebevorgang zu
Ende und laden Sie die Akkus auf (siehe „Aufladen der Akkueinheit“).
8. Gurte
Der Oxford/Hoyer Stature bietet die Wahl zwischen einem Sechspunkt- Spreizbügel und
einem Vierpunkt-Rahmen. Diese beiden Systeme verwenden verschiedene
Befestigungsmethoden und Gurte.
Das Sechspunktsystem verwendet Gurte mit Gurtschlingen, die ein Einstellen der
Position durch die Auswahl verschiedenfarbiger Schlingen ermöglichen. Das
Vierpunktsystem verwendet das System der Secruri3-Sicherheitsclips. Es wird durch
Drehen des Vierpunkt-Rahmen eingestellt.
Schleifenriemengurte: Oxford/Hoyer Quick Fit, Komplett-Rückengurt, Quick Fit
Deluxe, Sitzgurt, lang, und Zugangsgurte
Sicherheitsclipgurte: Oxford/Hoyer Vierpunkt-Komfortgurt und -polster
Das Sechspunktsystem wird an den Haken des Hebebügels mit Schleifenriemen befestigt (siehe unten). Für jeden Gurt werden spezielle Anweisungen mitgeliefert. Lesen Sie
bitte vor Gebrauch die Anweisungen.
Sechspunkt-Spreizbügel; Beispiel für Sechspunkt-Spreizbügelgurt mit Befestigung
durch Schleifen
Schulterriemen
Befestigungspunkte
für Schulterriemen
Beinriemen
Befestigungspunkte
für Beinriemen
Deutsch
294000.10017 Rev. B
86
Das Vierpunkt-Rahmengurt wird an den Ständer des Hebebügels mit einem
Sicherheitsclipsystem befestigt (siehe unten). Für jeden Gurt werden spezielle
Anweisungen mitgeliefert. Lesen Sie bitte vor Gebrauch die Anweisungen.
Vierpunkt-Rahmensystem; Beispiel für Vierpunkt-Rahmengurt mit
Sicherheitsclipsystem.
Securi3 Schlingenbefestigungssystem. Installationsbeispiel.
Schulterriemen
Befestigungspunkt
für Schulterriemen
Befestigungspunkt
für Schulterriemen
Beinriemen
Befestigungspunkte
für Beinriemen
294000.10017 Rev. B
Deutsch
87
6. ENTFERNEN DER SECHSPUNKT-SPREIZBÜGEL UND VIERPUNKT-RAHMEN
DIESE ANWEISUNGEN BITTE GENAU BEFOLGEN
Ihr Stature-Patientenlifter kann sowohl mit einem Sechspunkt- wie auch einem Vierpunktsystem verwendet weerden. Diese Systeme lassen sich mit Hilfe eines Schnellauslösestifts
leicht entfernen. Dies lässt sich zwar schnell und einfach durchführen, Sie müssen jedoch
die folgenden Sicherheitsanweisungen durchlesen, um sicherzustellen, dass der
Spreizbügel/Rahmen vor Gebrauch sicher eingerastet ist.
BEFESTIGUNG
Zur Befestigung den Spreizbügel/Rahmen zum Auslegerschlitz hin anheben.
Stiftbuchse zur Unterstützung den Spreizbügel/Rahmen durch die Plastikendkappe einsetzen.
Nach korrekter Ausrichtung im Auslegerschlitz den Schnellauslösestift bis zum
Einrasten wieder vollständig in die Buchse einsetzen. SIE MÜSSEN ÜBERPRÜFEN, DASS
DER STIFT SICHER BEFESTIGT IST.
Dazu den Finger in das gezahnte Ende drücken. Bleibt der Stift in seiner Position, kann
der Lifter sicher genutzt werden.
Deutsch
294000.10017 Rev. B
88
ENTFERNEN
VORSICHT: Stellen Sie sicher, dass Sie das Gewicht der Querstange stützen/Rahmen,
bevor Sie den Stift entfernen.
Um den Stift zu entfernen, die Steckfeder (mit Hilfe eines Flachschraubenziehers oder
eines ähnlichen Werkzeugs) eindrücken und den Stift herausziehen.
Spreizbügel/Rahmen unterstützen und die Stiftbuchse in die entgegengesetzte
Richtung ziehen, wobei sie vollständig vom Ausleger entfernt wird. Dadurch wird der
Spreizbügel/Rahmen vollständig freigegeben.
294000.10017 Rev. B
Deutsch
89
7. AUFLADEN DER AKKUEINHEIT
Die Akkus befinden sich in der Akkueinheit und werden über eine externe
Tischladeeinheit aufgeladen.
Wenn die Akkueinheit aufgeladen werden muss, wird sie vom Lifter entfernt und an
eine externe Ladeeinheit angeschlossen.
Sunrise Medical Ltd empfiehlt, eine Ersatz-Akkueinheit zu verwenden, sodass eine
Einheit ständig geladen sein kann.
1. Entfernen Sie die Akkueinheit aus dem Lifter. Die Einheit ist mit einem einfachen
Verschluss befestigt, der sich oben auf der Akkueinheit befindet. Wenn Sie den
Verschluss anheben, wird die Akkueinheit freigegeben.
2. Schließen Sie die Akkueinheit an die Ladeeinheit an. Die Position und
Befestigung der Akkueinheit an der Ladeeinheit ist dieselbe wie am Lifter.
3. Stecken Sie den Netzstromstecker des Ladegeräts in eine geeignete Netzsteckdose,
und schalten Sie die Stromversorgung EIN.
4. Der Ladevorgang erfolgt automatisch, und die Akkus werden innerhalb acht bis
zwölf Stunden vollständig aufgeladen. Hinweis: Auch wenn das Ladegerät längere
Zeit angeschlossen bleibt, sind die Akkus vor Überladung geschützt.
5. Um den Lifter wieder in Betrieb zu nehmen, schalten Sie die Stromversorgung AUS
und entfernen Sie die Akkueinheit vom Ladegerät. Setzen Sie die Akkueinheit in
den Lifter ein und vergewissern Sie sich, dass der Verschluss, der die Einheit an
ihr
em Platz hält, vollständig eingerastet ist. Die Einheit muss mit einem klickenden Geräusch einrasten. Das Aufladen elektrischer Oxford/Hoyer Lifter ist einfach und direkt, aber es ist wichtig, die Ladeanweisungen genau zu befolgen.
Beachten Sie bitte die folgenden Punkte, die Ihnen dabei helfen, Probleme mit
entladenen Akkus zu vermeiden.
Wechselakkueinheit
Steuereinheit
Not-Aus-Taste Anheben/Absenken
Handbedienung
Fhrgestell, gespreizt/zusammengeführt
Anheben/Absenken des Auslegers
Deutsch
294000.10017 Rev. B
90
WARNUNG
Die Akkueinheit STETS voll aufladen. Lassen Sie die Akkueinheit immer
aufladen, wenn sie nicht benutzt wird. Wenn es für Sie praktischer ist, laden
Sie sie jede Nacht auf. Das Ladegerät schützt die Akkueinheit vor Überladen.
WARNUNG
Die Akkueinheit NIEMALS vollständig entladen. Sobald der Ladezustandsalarm
ertönt, führen Sie den gerade ausgeführten Hebevorgang zu Ende und beginnen den Aufladevorgang.
WARNUNG
Die Akkueinheit STETS in regelmäßigen Abständen nachladen, wenn sie längere Zeit nicht verwendet wird.
WARNUNG
STETS darauf achten, dass die Netzspannung zum Ladegerät ausgeschaltet ist,
bevor das Ladegerät angeschlossen oder abgetrennt wird.
WARNUNG
Die Akkueinheit NIEMALS am Ladegerät angeschlossen lassen, wenn die
Netzspannung ausgeschaltet ist.
WARNUNG
Laden Sie elektrische Lifter NICHT in Bädern oder Duschräumen auf.
294000.10017 Rev. B
Deutsch
91
8. WARTUNGSPLAN UND TÄGLICHE PRÜFLISTE
Alle Oxford/Hoyer Produkte sind so konzipiert, dass sie nur ein Minimum an Wartung
benötigen. Einige Sicherheitsprüfungen und -prozeduren sind jedoch unerlässlich. Im
Folgenden sind die TÄGLICH auszuführenden Aufgaben aufgeführt. Tägliche Überprüfungen und alle sechs Monate Wartung, Inspektion und Prüfung gewährleisten, dass
ein Lifter in optimalem, sicherem Funktionszustand bleibt. Eine Liste der Ersatzteile
erhalten Sie auf Anfrage.
Die BELASTUNGSPRÜFUNG und -zertifizierung sollte nur von qualifiziertem Personal
oder von autorisierten Servicevertretern / Händlern durchgeführt werden.
TÄGLICHE PRÜFLISTE: Sunrise Medical empfiehlt dringend, dass der Lifter täglich vor
der Benutzung auf folgende Punkte überprüft wird:
• VERGEWISSERN SIE SICH, dass sich der Lifter frei auf den Laufrollen bewegen
kann.
• VERGEWISSERN SIE SICH, dass der Spreizbügel frei drehbar und schwenkbar ist.
• ÜBERPRÜFEN SIE, ob der Spreizbügel/Rahmen fest am Ausleger angebracht ist.
• ÜBERPRÜFEN SIE Gurthaken/Clips am Spreizbügel/Rahmen und
Seitenaufhängungen auf übermäßigen Verschleiß.
• VERGEWISSERN SIE SICH, dass das Fahrgestell sich einwandfrei öffnet und schließt.
• BETÄTIGEN SIE die Handbedienung, um sicherzustellen, dass sich der Ausleger einwandfrei hebt und senkt.
• PRÜFEN SIE die Funktionsfähigkeit der Not-Aus-Taste (nur bei Elektro-Ausführung).
• PRÜFEN SIE Gurte auf Ausfransungen und andere Schäden. Verwenden Sie KEINE
Gurte, die Anzeichen von Verschleiß zeigen.
• PRÜFEN SIE, ob am Lifter ein Ladezustandsalarm vorliegt, wenn die
Handbedienung betätigt wird, Wenn der Alarm ertönt, darf der Lifter NICHT verwendet werden und muss sofort aufgeladen werden.
• PRÜFEN Sie die Befestigungselemente auf festen Sitz und auf Abnutzung.
WARTUNG, INSPEKTION UND PRÜFUNG
Sunrise Medical empfiehlt eine regelmäßige gründliche Inspektion und Prüfung des
Oxford/Hoyer Stature Lifters und der Zubehörteile (Gurte, Waagen usw.). Die Häufigkeit
der Inspektionen hängt von dem jeweiligen Land ab und m
uss wie erforderlich mit Ihrem
V
ertriebshändler und/oder einer zuständigen Aufsichtsbehörde abgeklärt werden.
Untersuchung und Prüfung sollten entsprechend der nachfolgenden Empfehlungen und
Prozeduren erfolgen. Sunrise Medical empfiehlt, dass Wartung, Inspektion und zertifizierte
Prüfungen nur von autorisierten Servicevertretern / Händlern durchgeführt werden.
HINWEIS: Di
ese Empfehlungen entsprechen den Vorschriften für Großbritannien und Nordirland
gemäß No2307 Health and Safety: The Lifting Operations and Lifting Equipment
Regulations 1998 (Vorschriften zur Arbeitssicherheit für Hebevorgänge und Lifter).
Außerhalb von Großbritannien und Nordirland gelten die Vorschriften des jeweiligen
Landes.
Deutsch
294000.10017 Rev. B
92
1. SPREIZBÜGEL/RAHMEN: Vergewissern Sie sich, dass der Spreizbügel/
Rahmen frei dreh-und schwenkbar ist. Prüfen Sie den zentralen Stift auf
33
Verschleiß.Prüfen Sie, dass der Stift fest mit dem Ausleger verbunden ist.
2.
AUSLEGER: Prüfen Sie die Verbindung von Ausleger und Mast. Stellen
Sie sicher, dass der Ausleger sich nur geringfügig bewegen. 33
3. MAST: Prüfen Sie, dass der Mast fest mit dem Rahmen verbunden ist. 33
4. MOTORGETRIEBE: Das Motorgetriebe muss, abgesehen vom Prüfen auf
3
korrekten Betrieb und außergewöhnliche Geräusche, nicht gewartet werden.
5.
AKKUEINHEIT: Prüfen Sie die Funktion der Not-Aus-Taste und der
33
Notabsenkung.
6.
AKKUS: Die Akkus befinden sich in der Akkueinheit und müssen,
abgesehen vom regelmäßigen Aufladen (siehe „Aufladen der
Akkueinheit“), nicht gewartet werden. Achten Sie darauf, dass die
3
Anschlüsse sauber bleiben. Vergewissern Sie sich, dass die
Batteriehalterung sicher befestigt und nicht beschädigt ist.
7.
EINSTELLEN DER FAHRGESTELLBREITE: Prüfen Sie, dass das Fahrgestell
33
nach innen und nach außen in vollem Umfang verstellt werden kann.
8.
LAUFROLLEN: Prüfen Sie, dass die Laufrollen fest mit dem
Fahrgestell verbunden sind. Vergewissern Sie sich, dass die Laufrollen
33
frei beweglich sind.
9.
REINIGUNG: Verwenden Sie zum Reinigen ein sauberes Tuch, Seife
und Wasser und/oder Desinfektionsmittel für harte Oberflächen.
3
Starke chemische Reinigungsmittel oder Scheuermittel sollten nicht
verwendet werden, da diese die Oberfläche des Lifters angreifen.
Vermeiden Sie übermäßige Benetzung, besonders in der Nähe der
Elektronik und der Öffnung zum Unterteil des Lifters. Wir empfehlen,
das Tuch in die Reinigungslösung einzutauchen, überschüssige
Flüssigkeit auszudrücken und die Oberflächen des Lifters mit dem
ausgedrückten Tuch abzuwischen.
10.
BELASTUNGSPRÜFUNG: Die Belastungsprüfung sollte gemäß den
Prüfverfahren des Herstellers durchgeführt werden (siehe Wartungs-
3
handbuch). Es wird eindringlich empfohlen, dass die Prüfungen nur
von autorisierten Servicevertretern durchgeführt werden.
11.
FAHRGESTELL UND ROLLEN: Vergewissern Sie sich, dass das Fahrgestell
33
auf glattem, ebenem Boden steht. (alle vier Rollen haben Bodenkontakt)
12.
GURTE: Prüfen Sie auf Verschleiß und Ausfransung. 3
*DIESE PRÜFUNGEN SOLLTEN UMFASSEN:
Vor dem
Gebrauch
Anfangs
Wartungs-
intervalle
294000.10017 Rev. B
Deutsch
93
13. SCHMIERUNG: Schmieren Sie alle Drehgelenke, einschließlich Mast-
3
und Auslegeranschlüsse, Pedal, Spreizbügelgelenk (nur nach Bedarf).
14.
HANDBEDIENUNG: Vergewissern Sie sich, dass sie vollständig in die
33
Steuerung gesteckt ist.
15.
SCHNELLVERSCHLUSSSTIFT: Stellen Sie vor dem Heben sicher, dass
33
der Stift fest sitzt, indem Sie auf das spitze Ende drücken.
16.
BEFESTIGUNGSELEMENTE: Befestigungselemente auf festen Sitz 333
überprüfen.
17.
HEBEGURT: Ihr Hebegurt muss zu den Wartungsintervallen auf
Anzeichen von Verschleiß überprüft werden (idealerweise alle sechs
Monate). Um den Gurt zu inspizieren, wird empfohlen, die Kappe
oben am Mast abzunehmen und den Lifter in beide Richtungen zu
3 3
bewegen, während der Zustand des Gurtes überprüft wird. Falls Sie
Verschleiß (Ausfransen, Faltenbildung oder ähnliches) feststellen,
wird empfohlen, den Gurt von einem autorisierten Sunrise Medical
Händler oder einem qualifizierten Wartungstechniker UNVERZÜGLICH
austauschen zu lassen. Einzelheiten bezüglich der Wartung und des
Austausches des Gurtes sind in der ausführlichen Wartungsanleitung
enthalten, die auf Anfrage erhältlich ist. (Siehe weiter unten
bezüglich Einzelheiten.)
*DIESE PRÜFUNGEN SOLLTEN UMFASSEN:
Vor dem
Gebrauch
Anfangs
Wartungs-
intervalle
Check
Lift Strap
Check
Lift Strap
Hebegurt
überprüfen
Hebegurt
überprüfen
Deutsch
294000.10017 Rev. B
94
9. TECHNISCHE DATEN
Zulässige Belastung ........................................500 lbs 227 kgs
Maximale Gesamtlänge ....................................54,7 Zoll 1390 mm
Minimale Gesamtlänge ....................................50,8 Zoll 1290 mm
Maximale Gesamthöhe......................................83,8 Zoll 2130 mm
Minimale Gesamthöhe......................................76,6 Zoll 1945 mm
Höhe bei maximaler Reichweite ........................77,8 Zoll 1975 mm
Reichweite bei maximaler Höhe ........................24,6 Zoll 625 mm
Reichweite bei minimaler Höhe ........................24,6 Zoll 625 mm
Maximale Reichweite ......................................24,6 Zoll 625 mm
Wenderadius ..................................................61,0 Zoll 1550 mm
Fahrgestell, gespreizt – Äußere Breite................53,5 Zoll 1360 mm
Fahrgestell, gespreizt – Innere Breite ................48,4 Zoll 1230 mm
Fahrgestell, geschlossen – Äußere Breite ............29,9 Zoll 760 mm
Fahrgestell, geschlossen – Innere Breite ............25,1 Zoll 640 mm
Gesamthöhe des Fahrgestells ............................4,3 Zoll 110 mm
Bodenabstand ................................................1,2 Zoll 30 mm
Doppellaufrollen vorne ....................................4 Zoll 100 mm
Laufrollen mit Feststellbremse hinten ................4 Zoll 100 mm
*Reichweite = Mitte Spreizbügel bis Vorderseite Mast
Vierpunktgestell (Messung bis zum oberen Ende der Passstifte)
HINWEIS– Das Vierpunktgestell gehört zur standardmäßigen Ausstattung des Stature-Lifters.
Max. Höhe des Gestells ....................................63,3 Zoll 1610 mm
Min. Höhe des Gestells (nutzbar) ......................12,2 Zoll 310 mm
Sechspunktspreizbügel (Messung bis zum oberen Ende der Passstifte)
HINWEIS– Das Sechspunktgestell ist wahlweise für den Stature-Lifter erhältlich.
Spreizbügel, maximale Höhe ............................77,7 Zoll 1975 mm
Spreizbügel, minimale Höhe..............................26,6 Zoll 675 mm
Gewicht
Mast, Fahrgestell, Ausleger ..............................142 lbs 64,5 kgs
Vierpunktgestell..............................................13,2 lbs 6 kgs
Akkueinheit....................................................6,6 lbs 3 kgs
Gesamt ..........................................................162 lbs 73,5 kgs
Alle M
aßangaben mit +5/-5 Grad Toleranz.
294000.10017 Rev. B
Deutsch
95
ELEKTRISCHE DATEN
AKKUS:..........................................................12 V, wiederaufladbar, geschlossene
Blei/Säure-Akkus
AKKUKAPAZITÄT: ............................................3,2 Ah
EINGANGSSPANNUNG DES LADEGERÄTS (NENNWERT): ........230 V Wechselstrom, 50/60 Hz
AUSGANGSSPANNUNG DES LADEGERÄTS (NENNWERT): ........27,4/ 29,0 V Gleichspannung bei 0,8 A
ÜBERSPANNUNGSSCHUTZ
LADEGERÄT ....................................................KLASSE II
LIFTER ..........................................................INTERNE SPANNUNGSQUELLE
STOSSFESTIGKEIT
LADEGERÄT ....................................................TYP B
LIFTER ..........................................................TYP B
VORGESEHENE UMGEBUNGSBEDINGUNGEN FÜR DEN BETRIEB: ........>+5 ˚C <+40 ˚C.
Außerhalb dieser Umgebungsbedingungen sind Funktionsfähigkeit und Sicherheit eventuell
beeinträchtigt.
MOTORGETRIEBE ..............................................Planetengetriebe
Gurt...............................................................Nylongewebe
Deutsch
294000.10017 Rev. B
96
10. GARANTIE
Sunrise Medical verfügt über ein Netzwerk von renommierten Vertriebspartnern und Händlern, die
Ihre Kauf-, Garantie-, Reparatur- und Wartungsanfragen gerne bearbeiten.
Wir gewähren eine Produktgarantie von 24 Monaten ab Herstellungsdatum oder 24 Monate ab
Verkaufsdatum, sofern das Produkt über einen autorisierten Händler bestellt worden ist. Die
Gewährleistung gilt für den Lifter mit Hauptaufbau, Motor und Steuereinheit, Handbedienung und
Akkusatz für Herstellungsfehler/Ausfälle.
Wir empfehlen, dass alle unsere Produkte durch Ihren Händler bestellt werden, der auch zukünftige Wartungen durchführen kann. Der Händler oder Vertriebspartner ist für das Garantieprogramm
zuständig. Daher ist es wichtig, dass Sie seinen Namen, seine Adresse und Telefonnummer aufbewahren, damit Sie bei Problemen sofort Kontakt aufnehmen können.
Die Nichteinhaltung des Wartungsplans des Lifters kann Ihre Garantie u.U. außer Kraft setzen.
Wenn Sie nicht genau wissen, wo Ihr Lifter gekauft wurde, kann Sunrise Medical den Lieferanten
ermitteln, wenn Sie die Seriennummer des Lifters angeben.
DENKEN SIE DARAN: Bei Käufen, Garantiefragen, Reparaturen, Wartungen und zertifizierten
Inspektionen wenden Sie sich bitte an den Vertriebspartner.
Ihr Vertriebspartner:
Sunrise Medical
7477 East Dry Cr
eek Pkwy
Longmont, CO 80503
USA
303-218-4600
800-333-4000
Sunrise Medical Canada, Inc.
237 Romin
a Drive
, Unit 3
Concord, Ontario L4K 4V3
CANADA
905-660-2459
800-263-3390
Sunrise Medical Ltd.
Sunrise Busin
ess P
ark
High Street
Wollaston, West Midlands DY8 4PS
ENGLAND
44-138-444-6688
© 2005, Sunrise Medical 12.05
294000.10017 Rev B
Loading...
