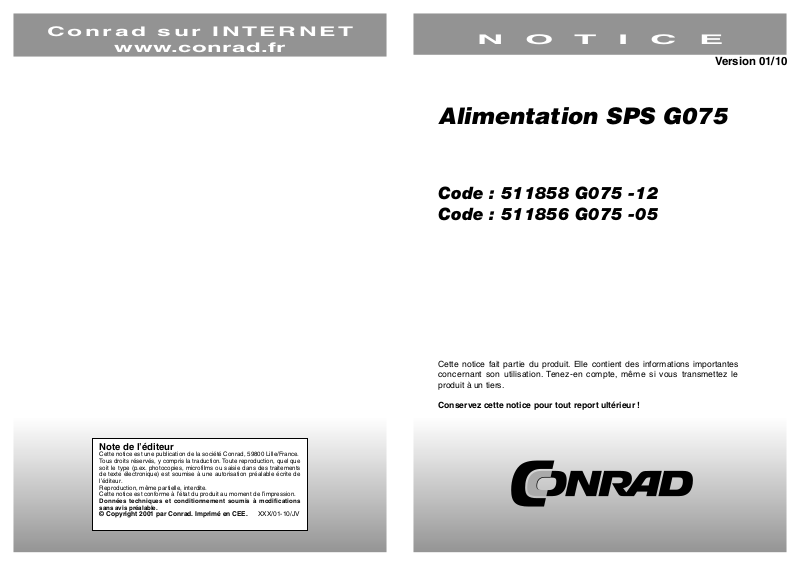

Alimentation SPS G075
Code : 511858 G075 -12
Code : 511856 G075 -05
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
N O T I C E
Co nra d s ur IN T ER NET
www.conrad.fr
Version 01/10
Page 2
Pays d’origine : Taiwan
Température de fonctionnement : -20 ~ 70°C
Dimensions : 129 x 95 x 38 mm
Normes de sécurité/homologations : UL, c-UL, TÜV, CB, CE
Caractéristiques particulières :
Mode Green désignant AUCUNE charge < 0,75 W
Filtre EMI intégré, faible ondulation résiduelle
Protection contre la surcharge, la surtension et les courts-circuits
Exigence de charge non minimale
Tension de sortie réglage +/- 10%
Entrée AC universelle
Exigence de charge non minimale
Testée à 100% à 50°C
1 an de garantie
MODÈLE
SPS G
075-05
SPS G
075-12
SPS G
075-15
SPS G
075-24
SPS G
075-30
SPS G
075-48
SORTIE
Tension
5V 12V 15V 24V 30V 48V
Charge min
0 A 0 A 0 A 0 A 0 A 0 A
Charge maxi
12A 6A 5A 3,2A 2,5A 1,6A
Tolérance
+/-2% +/- 1% +/- 1% +/- 1% +/- 1% +/- 1%
Ondulation
70mV 120mV 150mV 150mV 200mV 200 mV
Efficacité
77% 82% 83% 84% 86% 86%
Puissance de sortie max.
60W 72W 75W 76,8W 75W 76,8W
Plage de réglage de la tension
de sortie
+/-10% de la tension de sortie nominale
ENTRÉE
Tension
88 ~ 264VAC /125 ~ 375VDC plage universelle, phase unique
Fréquence
47 ~ 63 Hz
Courant
1.8A max à une entrée 100VAC , condition pleine charge
Courant de crête
<30A@115VAC / 50A@ entrée 230VAC, condition pleine charge. Démarrage à
froid à une température de 25°
Courant de fuite
<1,5mA@entrée 264VAC
PROTECTION
Surcharge
> 105% ~ 150% du débit nominal, démarrage automatique lorsque l’erreur a
été supprimée
Surtension
5,8 ~ 7,0 V 13,8 ~ 16,8V 17,3 ~ 21,0V 27,6 ~ 33,6 V 34,5~ 42V 55,2~ 67,2V
Surchauffe
-
Court-circuit
Mise hors service, démarrage automatique lorsque l’erreur a été supprimée
AUTRES
Temps de réglage
< 1,2 s@115VAC /0,6 s@230VAC
Temps de montée
< 30ms
Temps de maintien
> 60ms@230VAC
Refroidissement
Refroidissement naturel
Fonction mode
Green
Lorsqu’il n’y a AUCUNE charge, la dissipation d’entrée est < 0.75 W
Environnement Température
De fonctionnement : -20 ~ +70°C ; de réduction : 45 ~ 70°C, de stockage : -40
~ 85°C
Humidité
De fonctionnement : 20 % ~ 85 % RL/ de stockage : 10 % ~ 95 % RH (RL=
taux d’humidité non condensé)
M.T.B.F
326K heures
Normes de
sécurité
Approuvées
UL 60950-1, CSA C22.2 No60950-1, TUV EN 60950-1, IEC 60950-1, EMKOTSE(74-SEC) 207/94
EMC
EMI
EN55022 classe B /FCC CFR 47 partie 15 sous-partie B classe B/CNS 13438
CALSS B.
EMS
EN55024 : EN 61000-4,2,3,4,5,6,8,11
POIDS ----------------
2 3
