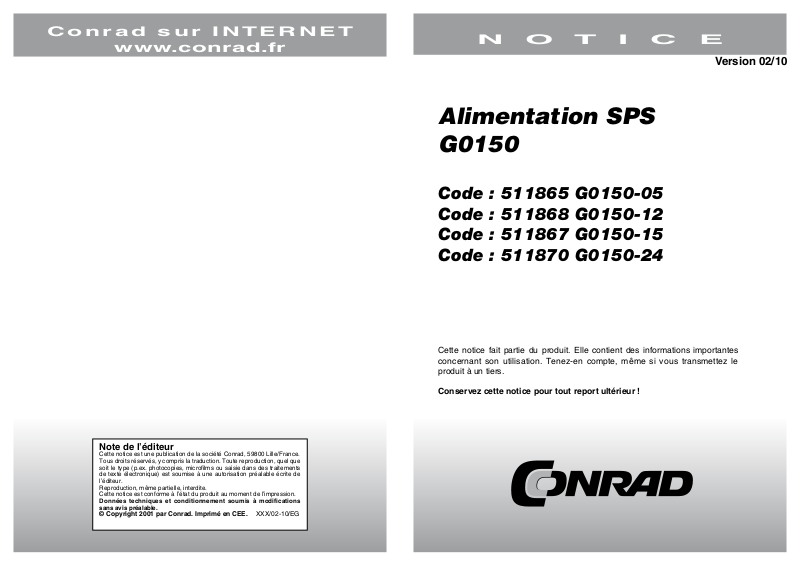

N O T I C E
Version 02/10
Alimentation SPS
G0150
Code : 511865 G0150-05
Code : 511868 G0150-12
Code : 511867 G0150-15
Code : 511870 G0150-24
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que
soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements
de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications
sans avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE. XXX/02-10/EG
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Page 2
Voici une alimentation encastrée de taille compacte, de poids léger et d’une haute
efficacité, ainsi chaque modèle est conforme aux normes standard de sécurité
internationales, telles que UL, CSA, TUV, CE.
Pour des raisons de sécurité, l’entrée de tous les produits de cette gamme a été isolée.
Afin de réduire les perturbations électromagnétiques, tous les produits disposent d’un
filtre EMI encastré. De plus, toutes les alimentations avec entrée AC sont conçues
comme entrée universelle; tandis que tous les produits avec entrée DC sont des entrées
avec une protection d’inversion de polarité.
En ce qui concerne les sorties, il est prévu une protection contre le court-circuit, la
surcharge et la surtension ; de simples modèles de sortie peuvent fonctionner sans
charge minimale. Des modèles supérieurs à 100 Watts disposent d’une option de
partition du courant.
A l’exception de gammes d’alimentation de type encastrée, Sunpower fournit des
produits d’autres gammes : SPS pour le milieu industriel 1U ~ 8U, SPS pour internet, le
milieu médical.
Avant toute mise en service et fonctionnement, lisez attentivement ce manuel
d’utilisation. Contactez le commerçant expert en la matière en cas de tout problème
concernant le produit.
Consignes de sécurité
1. Lisez attentivement le mode d’emploi avant toute mise en service.
2. La tension d’un circuit primaire d’une alimentation d’entrée AC peut être 2 ~4
fois > de la tension d’entrée, ceci est dangereux pour des amateurs de démonter
l’alimentation. Contactez votre commerçant pour obtenir un support technique si vous
en avez besoin.
3. Si la température à l’intérieur de l’alimentation est supérieure à 100°C en pleine
charge, il est dangereux de toucher l’alimentation. Il est préférable de garder
l’alimentation loin des matières inflammables.
4. La puissance d’entrée de l’alimentation est spécifique. Si la tension d’entrée est plus
élevée que la gamme de référence, ceci détériore l’alimentation. Par conséquent, soyez
sûrs de faire fonctionner l’alimentation à une puissance d’entrée autorisée.
5. Le condensateur filtre d’ondulation à l’intérieur de l’alimentation produira du courant
de fuite. Lorsque de multiples alimentations sont branchées en série ou en parallèle,
le courant de fuite augmentera d’intensité et causera un choc électrique. Assurez-vous
que le fil de masse est assez épais pour vous prévenir d’un choc électrique.
6. Pour un modèle à multiples sorties, cette sortie séparée ne doit pas excéder la
charge maximale autorisée. Cette sortie ne doit pas être supérieure à l’alimentation
maximale autorisée.
(BASE)
2 7
Page 3

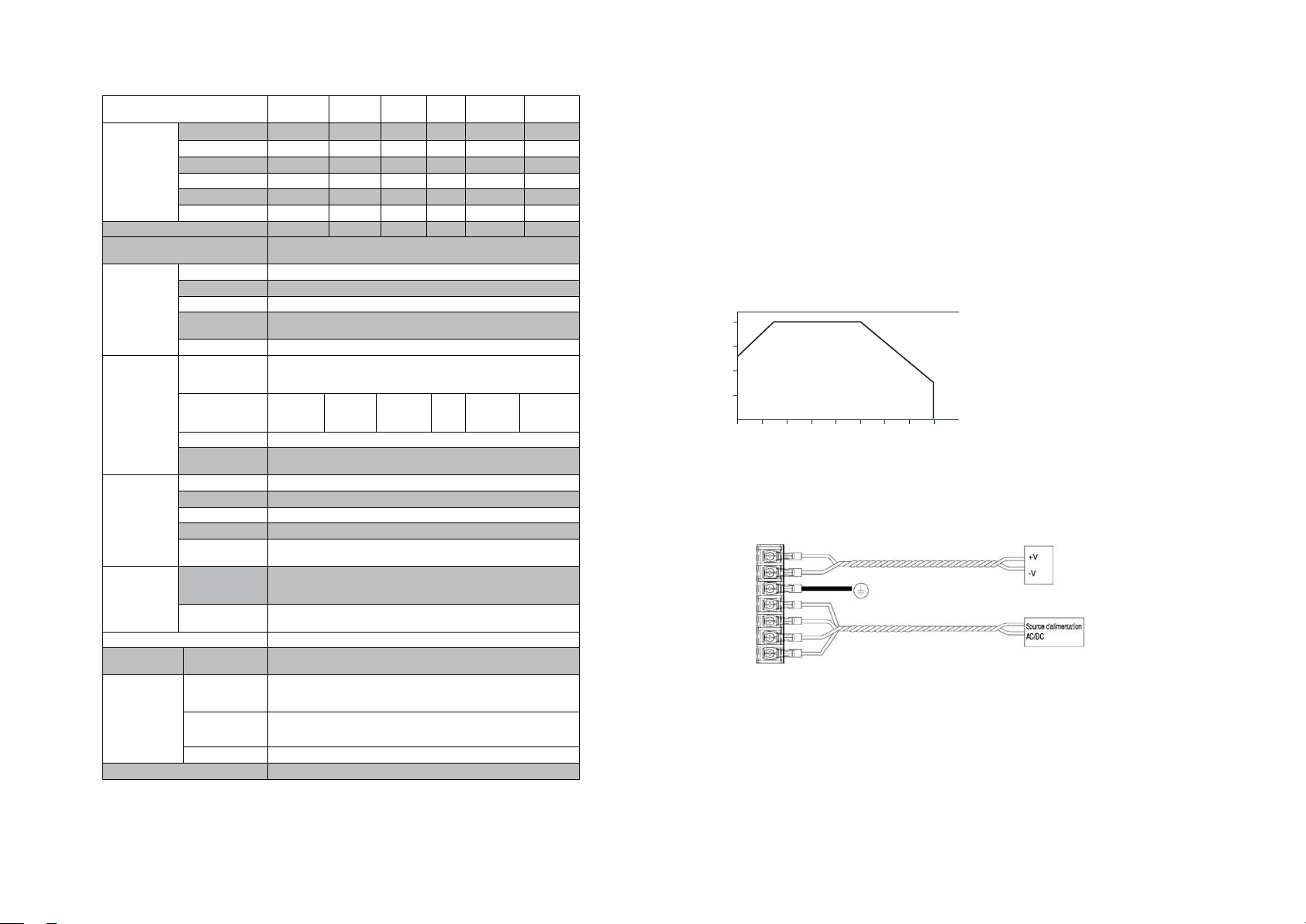

MODELE
SORTIE Tension 5V 12V 15V 24V 30V 48V
Charge min 0 A 0 A 0 A 0 A 0 A 0 A
Charge maxi 26A 12,5A 10A 6,5A 5,2A 3,3A
Tolérance +/2% +/1% +/-1% +/- 1% +/- 1% +/- 1%
Ondulation 80mV 120mV 120mV 120mV 200mV 200mV
Efficacité 72% 83% 84% 86% 86% 87%
Puissance de sortie max. 130W 150W 150W 156W 156W 158W
Plage de réglage de la tension de
sortie
ENTREE Tension 88 ~ 132VAC /176 ~ 264VDC sélectionnée par commutateur
Fréquence 47 ~ 63 Hz
Courant 3A@115V, <2A@entrée 230VAC, condition pleine charge
Courant de crête <35A@115VAC / <70A@ entrée 230VAC, démarrage à froid à une
Courant de fuite <1,5mA@entrée 264VAC
PROTECTION Surcharge > 105% ~ 150% du débit nominal, l’alimentation sera une limitation
Surtension 5,8 ~ 7,0 V 13,8 ~
Surchauffe -
Court-circuit Mise hors service, démarrage automatique lorsque l’erreur a été
AUTRES Temps de réglage < 1,2 s@115VAC /0,8 s@230VAC
Temps de montée < 30ms
Temps de maintien > 20ms@230VAC, condition pleine charge
Refroidissement Refroidissement naturel
Fonction mode
Green
Environnement Température De fonctionnement : -20 ~ +70°C ; de réduction : 45 ~ 70°C : 2.5%/C°, de
Humidité De fonctionnement : 20 % ~ 85 % RL/ de stockage : 10 % ~ 95 % RH
M.T.B.F 256K heures
Normes de
sécurité
EMC EMI EN55022 classe B /FCC CFR 47 partie 15 sous-partie B classe B/CNS
POIDS 0,76 kg
Approuvées UL 60950-1, CSA C22.2 No60950-1, TUV EN 60950-1, IEC 60950-1,
Courant
harmonique
EMS EN55024 : EN 61000-4,2,3,4,5,6,8,11
SPS G
150-05
+/-10% de la tension de sortie nominale
température de 25°
du courant constant, démarrage automatique lorsque l’erreur a été
supprimée
supprimée
Lorsqu’il n’y a AUCUNE charge, la dissipation d’entrée est < 1 W à une
entrée de 240VAC
stockage : -40 ~ 85°C
(RL= taux d’humidité non condensé)
EMKO-TSE(74-SEC) 207/94
13438 CLASS B.
EN61000-3-2,3 CLASSE A
SPS G
150-12
16,8V
SPS G
150-15
17,3~
21,0 V
SPS G
150-24
27,6
~
33,6V
SPS G
150-30
34,5~
42,0 V
SPS G
150-48
55,2 ~
67,2V
Avant la mise en service :
1. D’abord, soyez sûrs que l’alimentation soit équipée d’une entrée AC ou DC ; ainsi
faites attention à la gamme d’entrée.
2. Gardez une distance entre les alimentations (lorsqu’il y a plusieurs alimentations
branchées) aussi bien qu’entre l’alimentation et son environnement pour une bonne
aération. Vous pouvez ajouter un ventilateur si besoin il y a.
3. Si la température ambiante est aussi basse que –10°C ou moins, veuillez consulter
les consignes suivantes :
a. Utiliser un radiateur pour réchauffer l’endroit.
b. Réduire la charge
4. Si la température ambiante est supérieure à 45°C ou plus, veuillez réduire à 2,5% de
l’alimentation à la sortie à chaque augmentation de 1°C.
80
60
40
0-10 10 20 30 40 50 60 70
5. Toute alimentation est fixée à l’aide de vis.
6. Les fils de sortie devraient être séparés/isolés des fils d’entrée pour éviter toute
interférence de courant de démarrage avec les ondulations résiduelles et le bruit.
L
N
PE
-V
-V
+V
+V
Domaine d’application
Ces alimentations sont prévues pour tout branchement et alimentation d’appareils
électriques en tension continue.
Les alimentations sont branchées sur courant alternatif.
6 3
Page 4
Evitez de procéder à des applications sous des conditions environnantes défavorables
tels que :
- présence d’humidité ou humidité de l’air trop élevée,
- poussière, gaz, vapeurs ou solvants inflammables,
-de fortes vibrations
Toute utilisation autre que celle décrite ci avant entraîne la détérioration de l’appareil et
peut être à l’origine de courts-circuits, d’incendies ou d’électrocution etc. Ne modifiez en
aucun cas la configuration du produit et de ses composants ! Respectez impérativement
les consignes de sécurité !
Dans les établissements scolaires, les organismes de formation et les associations, les
ateliers de montage sont à pratiquer sous la surveillance d’un personnel averti.
Pays d’origine :. . . . . . . . . . . . . . . . . . . . . . . . . Taiwan
Température de fonctionnement : . . . . . . . . . . -20 ~ 70°C

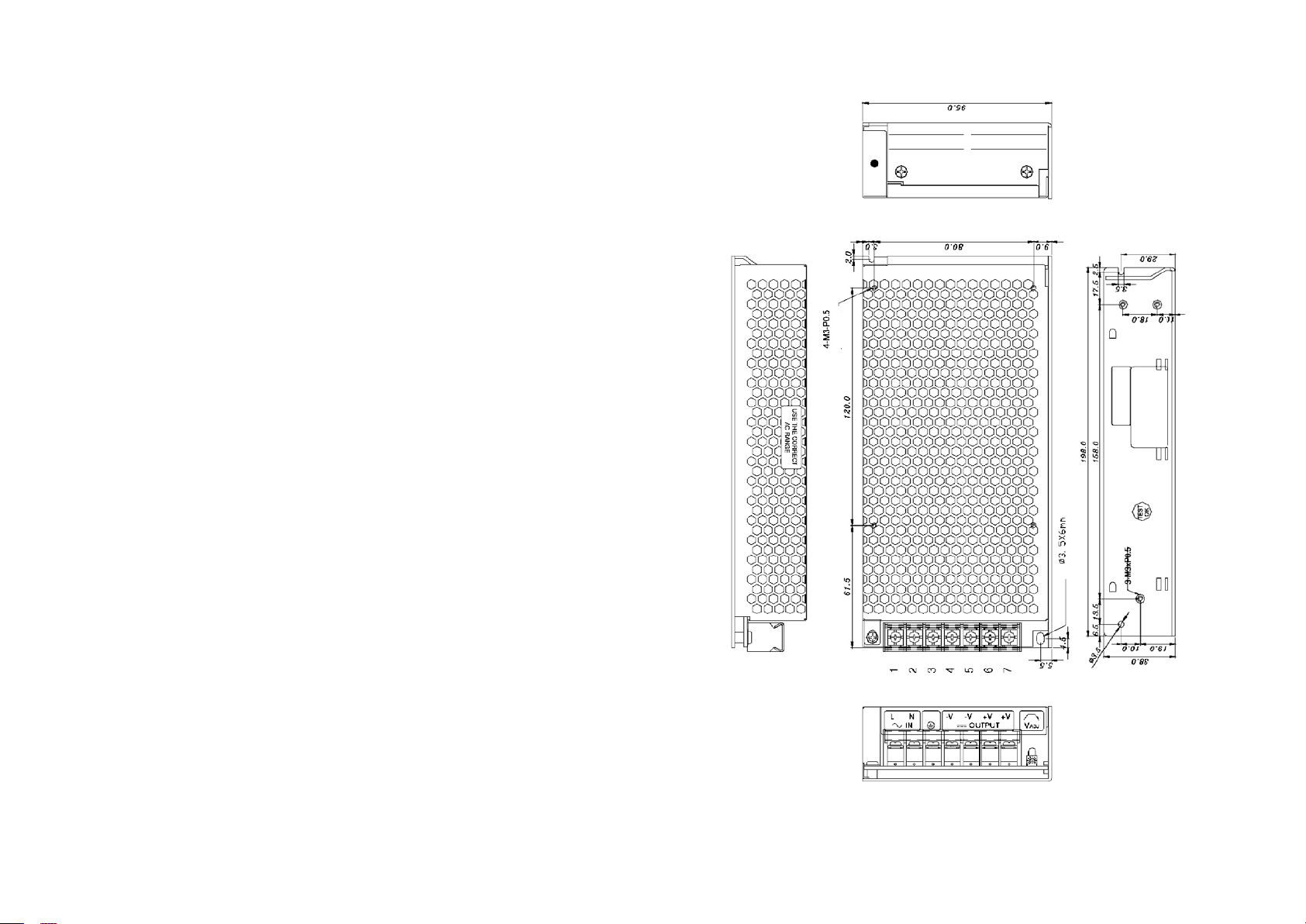

Dimensions :. . . . . . . . . . . . . . . . . . . . . . . . . . . 198 x 95 x 38 mm
Normes de sécurité/homologations : . . . . . . . . UL, c-UL, TÜV, CB, CE
Consignes de sécurité
Le branchement et la mise en service des alimentations ne doivent être effectués que
par un personnel qualifié qui a connaissance des normes en vigueur.
Les données nominales indiquées sur la fiche technique et sur l’étiquette adhésive
concernant le branchement et la charge doivent être respectées.
L’alimentation SPS a quitté l’atelier en parfait état de fonctionnement. Afin de préserver
cet état, l’utilisateur doit respectez les consignes de sécurité contenues dans la
présente notice. Pour garantir un fonctionnement optimal, les alimentations doivent être
encastrées dans des boîtiers ou autres appareils !
Une utilisation de ces alimentations secteur dans des dispositifs de commande, dans
l’aéronautique, dans les installations routières et dans les installations nucléaires,
dans lesquels un dysfonctionnement peut occasionner de sérieuses blessures et
endommager la vie des personnes, n’est pas autorisée.
Dès qu’il apparaît que l’appareil est susceptible de ne plus fonctionner normalement,
il convient de le mettre hors service aussitôt (retirez la prise) en veillant à ce qu’il ne
puisse pas être remis en service par inadvertance. Il faut considérer que l’appareil ne
peut plus fonctionner normalement quand :
- l’appareil et son cordon d’alimentation présentent des détériorations
apparentes,
- l’appareil ne fonctionne pas normalement ou plus du tout,
- l’appareil a été stocké longtemps dans des conditions défavorables ou
- en cas de mauvaises conditions de transport.
Il est interdit d’utiliser les alimentations sur l’être humain ou sur les animaux.
Dans le cadre d’activités à caractère commercial, l’usage de l’appareil ne peut se faire
qu’en conformité avec la réglementation professionnelle en vigueur pour l’outillage et les
installations électriques des corps de métiers concernés.
Caractéristiques particulières :
Mode Green désignant AUCUNE charge < 1 W
Haute efficacité et haute fiabilité
Filtre intégré EMI, faible ondulation résiduelle
Protection contre la surcharge, la surtension et les courts-circuits
Tension de sortie réglage à +/-10%
Testée à 100% pleine charge
Température de fonctionnement 20°C ~ 70°C
Norme UL, cUL, TUV, CB, CE
1 an de garantie
