Alimentation SPS G0100

Code : 511861 G0100-05 Code : 511862 G0100-12 Code : 511863 G0100-15 Code : 511864 G0100-24

Note de l’éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l’éditeur. Reproduction, même partielle, interdite. Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Page 2

Voici une alimentation encastrée de taille compacte, de poids léger et d’une haute efficacité, ainsi chaque modèle est conforme aux normes standard de sécurité internationales, telles que UL, CSA, TUV, CE.

Pour des raisons de sécurité, l’entrée de tous les produits de cette gamme a été isolée. Afin de réduire les perturbations électromagnétiques, tous les produits disposent d’un filtre EMI encastré. De plus, toutes les alimentations avec entrée AC sont conçues comme entrée universelle; tandis que tous les produits avec entrée DC sont des entrées avec une protection d’inversion de polarité.

En ce qui concerne les sorties, il est prévu une protection contre le court-circuit, la surcharge et la surtension ; de simples modèles de sortie peuvent fonctionner sans charge minimale. Des modèles supérieurs à 100 Watts disposent d’une option de partition du courant.

A l’exception de gammes d’alimentation de type encastrée, Sunpower fournit des produits d’autres gammes : SPS pour le milieu industriel 1U ~ 8U, SPS pour internet, le milieu médical.

Avant toute mise en service et fonctionnement, lisez attentivement ce manuel d’utilisation. Contactez le commerçant expert en la matière en cas de tout problème concernant le produit.

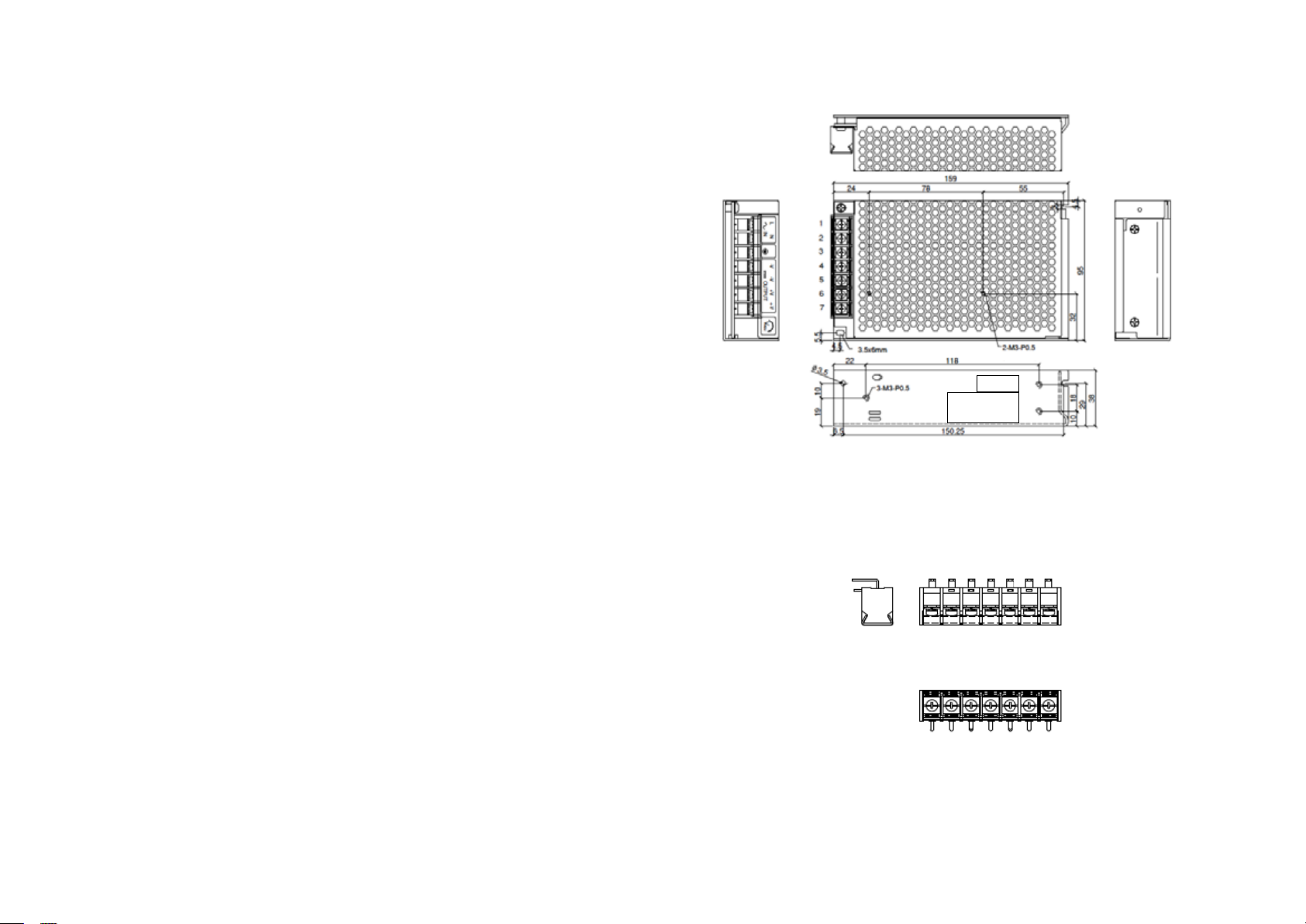

Dimensions :

(BASE)

Consignes de sécurité

1. Lisez attentivement le mode d’emploi avant toute mise en service.

2. La tension d’un circuit primaire d’une alimentation d’entrée AC peut être 2 ~4 fois > de la tension d’entrée, ceci est dangereux pour des amateurs de démonter l’alimentation. Contactez votre commerçant pour obtenir un support technique si vous en avez besoin.

3. Si la température à l’intérieur de l’alimentation est supérieure à 100°C en pleine charge, il est dangereux de toucher l’alimentation. Il est préférable de garder l’alimentation loin des matières inflammables.

4. La puissance d’entrée de l’alimentation est spécifique. Si la tension d’entrée est plus élevée que la gamme de référence, ceci détériore l’alimentation. Par conséquent, soyez sûrs de faire fonctionner l’alimentation à une puissance d’entrée autorisée.

5. Le condensateur filtre d’ondulation à l’intérieur de l’alimentation produira du courant de fuite. Lorsque de multiples alimentations sont branchées en série ou en parallèle, le courant de fuite augmentera d’intensité et causera un choc électrique. Assurez-vous que le fil de masse est assez épais pour vous prévenir d’un choc électrique.

6. Pour un modèle à multiples sorties, cette sortie séparée ne doit pas excéder la charge maximale autorisée. Cette sortie ne doit pas être supérieure à l’alimentation maximale autorisée.

Avant la mise en service :

1. D’abord, soyez sûrs que l’alimentation soit équipée d’une entrée AC ou DC ; ainsi faites attention à la gamme d’entrée.

2. Gardez une distance entre les alimentations (lorsqu’il y a plusieurs alimentations

2 7

Etiquette modèle

Page 3

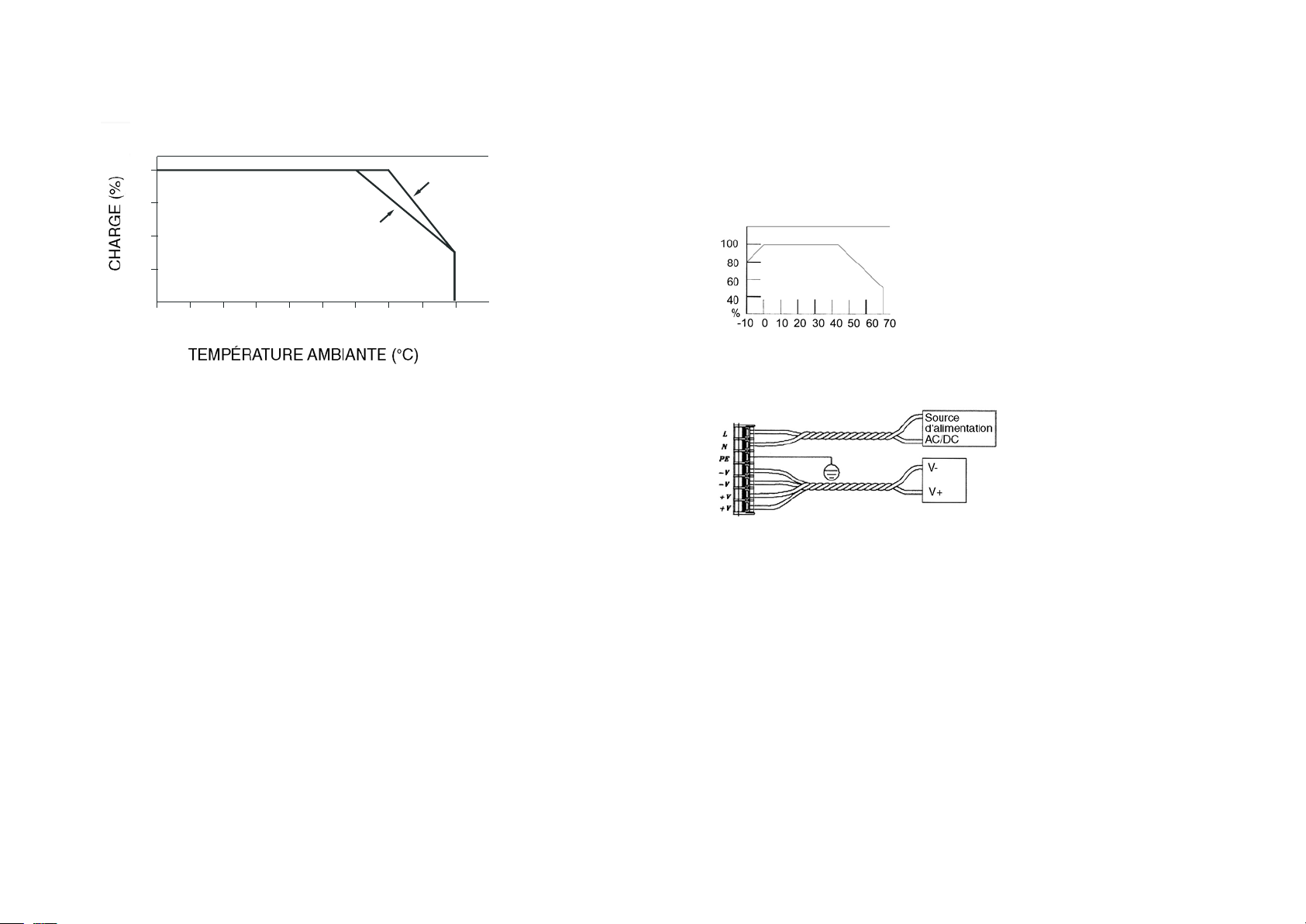

Courbe de réduction de charge :

100

MODÈLE 5V

-20

0-10 10 20 30 40 50 60 70

MODÈLE 5V

AUTRES MODÈLES

branchées) aussi bien qu’entre l’alimentation et son environnement pour une bonne aération. Vous pouvez ajouter un ventilateur si besoin il y a.

3. Si la température ambiante est aussi basse que –10°C ou moins, veuillez consulter les consignes suivantes :

a. Utiliser un radiateur pour réchauffer l’endroit. b. Réduire la charge

4. Si la température ambiante est supérieure à 45°C ou plus, veuillez réduire à 2,5% de l’alimentation à la sortie à chaque augmentation de 1°C.

5. Toute alimentation est fixée à l’aide de vis.

6. Les fils de sortie devraient être séparés/isolés des fils d’entrée pour éviter toute interférence de courant de démarrage avec les ondulations résiduelles et le bruit.

Domaine d’application

Ces alimentations sont prévues pour tout branchement et alimentation d’appareils électriques en tension continue.

Les alimentations sont branchées sur courant alternatif. Evitez de procéder à des applications sous des conditions environnantes défavorables

tels que :

- présence d’humidité ou humidité de l’air trop élevée,

- poussière, gaz, vapeurs ou solvants inflammables,

-de fortes vibrations

Toute utilisation autre que celle décrite ci avant entraîne la détérioration de l’appareil et peut être à l’origine de courts-circuits, d’incendies ou d’électrocution etc. Ne modifiez en aucun cas la configuration du produit et de ses composants ! Respectez impérativement les consignes de sécurité !

6 3

Page 4

Consignes de sécurité

Le branchement et la mise en service des alimentations ne doivent être effectués que par un personnel qualifié qui a connaissance des normes en vigueur.

Les données nominales indiquées sur la fiche technique et sur l’étiquette adhésive concernant le branchement et la charge doivent être respectées.

L’alimentation SPS a quitté l’atelier en parfait état de fonctionnement. Afin de préserver cet état, l’utilisateur doit respectez les consignes de sécurité contenues dans la présente notice. Pour garantir un fonctionnement optimal, les alimentations doivent être encastrées dans des boîtiers ou autres appareils !

Une utilisation de ces alimentations secteur dans des dispositifs de commande, dans l’aéronautique, dans les installations routières et dans les installations nucléaires, dans lesquels un dysfonctionnement peut occasionner de sérieuses blessures et endommager la vie des personnes, n’est pas autorisée.

Dès qu’il apparaît que l’appareil est susceptible de ne plus fonctionner normalement, il convient de le mettre hors service aussitôt (retirez la prise) en veillant à ce qu’il ne puisse pas être remis en service par inadvertance. Il faut considérer que l’appareil ne peut plus fonctionner normalement quand :

- l’appareil et son cordon d’alimentation présentent des détériorations apparentes,

- l’appareil ne fonctionne pas normalement ou plus du tout,

- l’appareil a été stocké longtemps dans des conditions défavorables ou

- en cas de mauvaises conditions de transport. Il est interdit d’utiliser les alimentations sur l’être humain ou sur les animaux. Dans le cadre d’activités à caractère commercial, l’usage de l’appareil ne peut se faire

qu’en conformité avec la réglementation professionnelle en vigueur pour l’outillage et les installations électriques des corps de métiers concernés.

Dans les établissements scolaires, les organismes de formation et les associations, les ateliers de montage sont à pratiquer sous la surveillance d’un personnel averti.

Pays d’origine : . . . . . . . . . . . . . . . . . . . . . . . Taiwan

Température de fonctionnement : . . . . . . . . . -20 ~ 70°C

Dimensions : . . . . . . . . . . . . . . . . . . . . . . . . . 159 x 95 x 38 mm

Normes de sécurité/homologations : . . . . . . UL, c-UL, TÜV, CB, CE

Caractéristiques particulières :

Mode Green désignant AUCUNE charge < 1 W Filtre intégré EMI, faible ondulation résiduelle Protection contre la surcharge, la surtension et les courts-circuits Exigence de charge non minimale Tension de sortie réglage à +/-10% Testée à 100% à une incandescence de 50°C 1 an de garantie

MODELE SPS G

SORTIE Tension 3,3 V 5 V 7,5 V 9 V 12 V 15 V 24 V 48 V

Charge min 0 A 0 A 0 A 0 A 0 A 0 A 0 A 0 A

Charge maxi 20A 16A 12A 8,5A 7A 4,5A 3,6A 2,3A

Tolérance +/-3% +/- 2% +/- 1% +/- 1% +/- 1% +/- 1% +/- 1% +/- 1%

Ondulation 50 mV 70 mV 80mV 120 mV120 mV120mV 200 mV200 mV

Efﬁcacité 74% 77% 79% 81% 82% 84% 84% 85%

Puissance de sortie max. 66W 80W 90W 102W 105W 108W 108W 110W

Plage de réglage de la tension de sortie +/-10% de la tension de sortie nominale

ENTREE Tension 88 ~ 264VAC /125 ~ 375VDC plage universelle, phase unique

Fréquence 47 ~ 63 Hz

Courant <2,5A max à une entrée 100VAC, condition pleine charge

Courant de crête <35A@115VAC / 70A@ entrée 230VAC, condition pleine charge. Démarrage à

Courant de fuite <1,5mA@entrée 264VAC

PROTECTION Surcharge > 105% ~ 150% du débit nominal, la source d’alimentation sera une limitation

Surtension 3,8 ~

Surchauffe -

Court-circuit Mise hors service, démarrage automatique lorsque l’erreur a été supprimée

AUTRES Temps de réglage < 1,2 s@115VAC /0,6 s@230VAC

Temps de montée < 30ms@230VAC

Temps de maintien > 100ms@230VAC

Refroidissement Refroidissement naturel

Fonction mode Green

Environnement Température De fonctionnement : -20 ~ +70°C ; de réduction : 50 ~ 70°C, de stockage : -40

Humidité De fonctionnement : 20 % ~ 85 % RL/ de stockage : 10 % ~ 95 % RH (RL=

M.T.B.F 300K heures

Normes de sécurité Approuvées UL 60950-1, CSA C22.2 No60950-1, TUV EN 60950-1, IEC 60950-1, EMKO-

EMC EMI EN55022 classe B /FCC CFR 47 partie 15 sous-partie B classe B/CNS 13438

EMS EN55024 : EN 61000-4,2,3,4,5,6,8,11

POIDS --------

SPS G

100-3,3

100-05

100-7.5

100-12

100-15

100-24

froid à une température de 25°

du courant constante, démarrage automatique lorsque l’erreur a été supprimée

5,8 ~

8,6 ~

13,8 ~

17,3~

4,6 V

7,0 V

10, 5 V

17,5 V

Lorsqu’il n’y a AUCUNE charge, la dissipation d’entrée est < 1 W

~ 85°C

taux d’humidité non condensé)

TSE(74-SEC) 207/94

CALSS B.

21,0 V

27,6 ~ 33,6 V

100-30

34,5 ~ 42 V

SPS G 100-48

55,2 ~ 67,2 V
