Alimentation SPS 100-15
Code : 510348
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
NOTICE
Conrad sur INTERNET
www.conrad.fr
Version 02/08
Page 2
Voici une alimentation encastrée de taille compacte, de poids léger et d’une haute
efficacité, ainsi chaque modèle est conforme aux normes standard de sécurité internationales, telles que UL, CSA, TUV, CE.
Pour des raisons de sécurité, l’entrée de tous les produits de cette gamme a été isolée.
Afin de réduire les perturbations électromagnétiques, tous les produits disposent d’un
filtre EMI encastré. De plus, toutes les alimentations avec entrée AC sont conçues
comme entrée universelle; tandis que tous les produits avec entrée DC sont des entrées
avec une protection d’inversion de polarité.
En ce qui concerne les sorties, il est prévu une protection contre les courts-circuits, la
surcharge et la surtension ; de simples modèles de sortie peut fonctionner sans charge
minimale. Des modèles supérieurs à 100 Watts disposent d’une option de partition du
courant.
À l’exception de gammes de d’alimentation de type encastrée, Sunpower fournit des
produits d’autres gammes : SPS pour le milieu industriel 1U ~ 8U, SPS pour internet, le
milieu médical.
Avant toute mise en service et fonctionnement, lisez attentivement ce manuel d’utilisation. Contactez le commerçant expert en la matière en cas de tout problème concernant le produit.
Consignes de sécurité
1. Lisez attentivement le mode d’emploi avant toute mise en service.
2. La tension d’un circuit primaire d’une alimentation d’entrée AC peut être 2 ~4 fois > de
la tension d’entrée, ceci est dangereux pour des amateurs de démonter l’alimentation.
Contactez votre commerçant pour obtenir un support technique si vous en avez besoin.
3. Si la température à l’intérieur de l’alimentation est supérieure à 100°C en pleine
charge, il est dangereux de toucher l’alimentation. Il est préférable de garder l’alimentation loin des matières inflammables.
4. La puissance d’entrée de l’alimentation est spécifique. Si la tension d’entrée est plus
élevée que la gamme de référence, ceci détériore l’alimentation. Par conséquent,
soyez sûrs de faire fonctionner l’alimentation à une puissance d’entrée autorisée.
5. Le condensateur filtre d’ondulation à l’intérieur de l’alimentation produira du courant
de fuite. Lorsque de multiples alimentations sont branchés en série ou en parallèle, le
courant de fuite augmentera d’intensité et causera un choc électrique. Assurez-vous
que le fil de masse est assez épais pour vous prévenir d’un choc électrique.
6. Pour un modèle à multiples sorties, cette sortie séparée ne doit pas excéder la
charge maximale autorisée. Cette sortie ne doit pas être supérieure à l’alimentation
maximale autorisée.

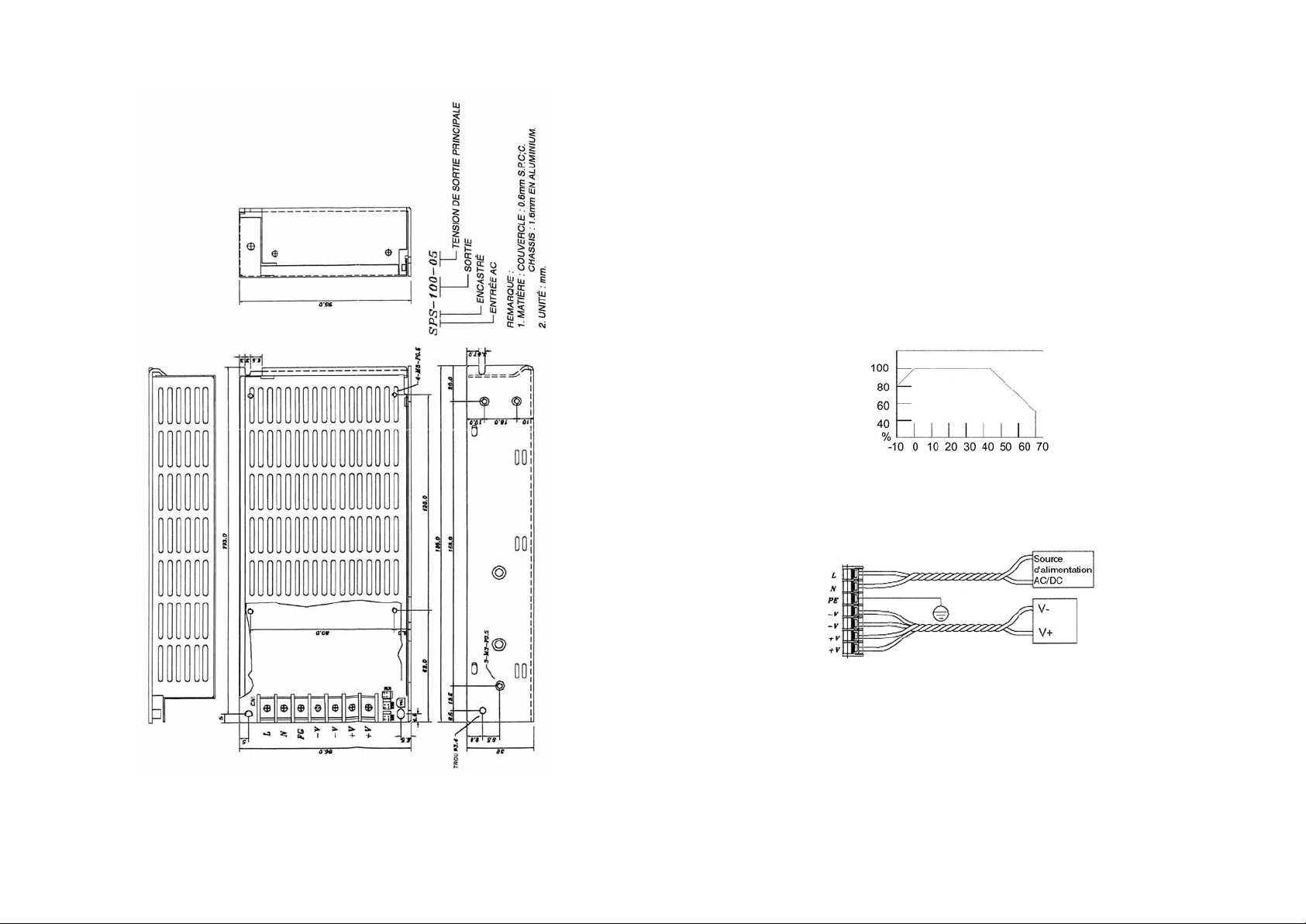

Tolérance commune
ABCD
< 0 +/- 0,06 +/- 0,1 +/- 0,2 +/- 0,4
0 ~ 25 +/- 0,08 +/- 0,15 +/- 0,8 +/- 0,6
25 ~ 80 +/- 0,18 +/- 0,26 +/- 0,5 +/- 1,0
80 ~ 250 +/- 0,25 +/- 0,4 +/- 0,6 +/- 1,0
250 ~ 800 +/- 0,5 +/- 0,8 +/- 1,5 +/- 9,0
800 ~ 8600 +/- 1,0 +/ 1,6 +/- 8,0 +/- 8,0
Angulaire +/- 0,15 +/- 0,3 +/- 0,5 +/- 0,5
NORME APPLIQUEE x
2 7
Gamme de mesure
Page 3
Avant la mise en service :
1. D’abord, soyez sûrs que l’alimentation soit équipée d’une entrée AC ou DC ; ainsi
faites attention à la gamme d’entrée.
2. Gardez une distance entre les alimentations (lorsqu’il y a plusieurs alimentations
branchées) aussi bien qu’entre l’alimentation et son environnement pour une bonne
aération. Vous pouvez ajouter un ventilateur si besoin il y a.
3. Si la température ambiante est aussi basse que –10°C ou moins, veuillez consulter
les consignes suivantes :
a. Utiliser un radiateur pour réchauffer l’endroit.
b. Réduire la charge
4. Si la température ambiante est supérieure à 45°C ou plus, veuillez réduire à 2,5% de
l’alimentation à la sortie à chaque augmentation de 1°C.
5. Toute alimentation est fixée à l’aide de vis.
6. Les fils de sortie devraient être séparés/isolés des fils d’entrée pour éviter toute
interférence de courant de démarrage avec les ondulations résiduelles et le bruit.
6 3
Page 4
Domaine d’application
Ces alimentations sont prévues pour tout branchement et alimentation d’appareils électriques en tension continue.
Les alimentations sont branchées sur courant alternatif.
L’éclairage en continu des LED indique l’alimentation secteur est mise en service, si la
LED clignote, ceci signifie que l’alimentation est surchargée. Dès que la LED clignote, il
convient de débrancher tout de suite l’alimentation.
Évitez de procéder à des applications sous des conditions environnantes défavorables
tels que :
- présence d’humidité ou humidité de l’air trop élevée,
- poussière, gaz, vapeurs ou solvants inflammables,
- de fortes vibrations
Toute utilisation autre que celle décrite ci-avant entraîne la détérioration de l’appareil et
peut être à l’origine de court circuits, d’incendies ou d’électrocution etc. Ne modifiez en
aucun cas la configuration du produit et de ses composants ! Respectez impérativement
les consignes de sécurité !
Chez ces alimentations dotées de plus d’une tension de sortie, il convient de prendre en
compte les charges minimales des tensions de sortie. (Veuillez resprecter les informations correspondantes figurant sur la fiche technique)
Consignes de sécurité
Le branchement et la mise en service des alimentations ne doivent être effectués que
par un personnel qualifié qui a connaissance des normes en vigueur.
Les données nominales indiquées sur la fiche technique et sur l’étiquette adhésive
concernant le branchement et la charge doivent être respectées.
L’alimentation DPS a quitté l’atelier en parfait état de fonctionnement. Afin de préserver
cet état, l’utilisateur doit respectez les consignes de sécurité contenues dans la
présente notice. Pour garantir un fonctionnement optimal, les alimentations doivent être
encastrées dans des boîtiers ou autres appareils !
Dès qu’il apparaît que l’appareil est susceptible de ne plus fonctionner normalement, il
convient de le mettre hors service aussitôt (retirez la prise) en veillant à ce qu’il ne
puisse pas être remis en service par inadvertance. Il faut considérer que l’appareil ne
peut plus fonctionner normalement quand :
- l’appareil et son cordon d’alimentation présentent des détériorations apparentes,
- l’appareil ne fonctionne pas normalement ou plus du tout,
- l’appareil a été stocké longtemps dans des conditions défavorables ou
- en cas de mauvaises conditions de transport.
Il est interdit d’utiliser les alimentations sur l’être humain ou sur les animaux.
Dans le cadre d’activités à caractère commercial, l’usage de l’appareil ne peut se faire
qu’en conformité avec la réglementation professionnelle en vigueur pour l’outillage et les
installations électriques des corps de métiers concernés.
Dans les établissements scolaires, les organismes de formation et les associations, les
ateliers de montage sont à pratiquer sous la surveillance d’un personnel averti.
SPS 100-15
Alimentation avec 1 sortie
Modèle Tension Courant Ondulation résiduelle /mVss Réglage
SPS 100-3,3 3,3 V 25,0 A 100 m V +/- 10%
SPS 100-5 5 V 20,0 A 125 m V +/- 10%
SPS 100-12 12 V 8,5 A 125 m V +/- 10%
SPS 100-15 15 V 6,8 A 125 m V +/- 10%
SPS 100-24 24 V 4,2 A 150 m V +/- 10%
SPS 100-48 48 V 4,2 A 150 m V +/- 10%
Caractéristiques techniques
Entrée
Tension d’entrée : 85 – 264 VAC /120 – 375 VDC
Fréquence d’entrée : 47 – 63 Hz
Courant d’entrée : 230 VAC 2,5 A
Appel de courant : 70 A (démarrage à froid)
Sortie
Régulation : +/- 2%
Temps d’arrêt : > 16 ms
Protection contre la surtension : 115 – 135%
Degré d’efficacité : > 75%
Généralités
Température de fonctionnement : 0°C - +70°C
Réduction de puissance : 2%/°C > +45°C +70°C
Température de stockage : -10°C + 75°C
Taux d’humidité relative : 20% - 85% (non condensé)
Dimensions : 199 x 95 x 38 mm
Normes de sécurité : TüV, EN60950, UL, CSA
4 5
