SunPower Technologies SPS 035-D1, SPS 035-D2, SPS 035-D3, SPS 035-D4 Notice [fr]

Alimentation SPS

Code : 510383 SPS 035-D1
Code : 510384 SPS 035-D2
Code : 510393 SPS 035-D3
Code : 510395 SPS 035-D4

Cette notice fait partie du produit. Elle contient des informations
importantes concernant son utilisation. Tenez-en compte, même
si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

NOTICE

Conrad sur INTERNET

www.conrad.fr

Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que
soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements
de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans avis
préalable.
© Copyright 2001 par Conrad. Imprimé en CEE. XXX/04-04/SC

Version 04/04

Voici une alimentation encastrée de taille compacte, de poids léger et
d’une haute efficacité, ainsi chaque modèle est conforme aux normes
standard de sécurité internationales, telles que UL, CSA, TUV, CE.

Pour des raisons de sécurité, les entrées de tous les produits de cette
gamme ont été isolées. Afin de réduire les perturbations électromagné-
tiques, tous les produits disposent d’un filtre EMI encastré. De plus,
toutes les alimentations avec entrée AC sont conçues comme entrée
universelle ou entrée détection ; tandis que tous les produits avec entrée
DC sont des entrées avec une protection d’inversion de polarité.

En ce qui concerne les sorties, il est prévu une protection contre le court­circuit, la surcharge et la surtension ; de simples modèles de sortie
peuvent fonctionner sans charge minimale. Des modèles supérieurs à
100 Watts disposent d’une fonction

A l’exception de gammes de d’alimentation de type encastré, Sunpower
fournit des produits d’autres gammes : SPS pour le milieu industriel 1U
~ 8U, SPS pour internet, le milieu médical.

Avant toute mise en service et fonctionnement, lisez attentivement ce
manuel d’utilisation. Contactez le commerçant expert en la matière en
cas de tout problème concernant le produit.

Consignes de sécurité

1.Lisez attentivement le mode d’emploi avant toute mise en service.

2. La tension d’un circuit primaire d’une alimentation d’entrée AC peut
être 2 ~4 fois > de la tension d’entrée, ceci est dangereux pour des
amateurs de démonter l’alimentation. Contactez votre commerçant pour
obtenir un support technique si vous en avez besoin.

3.Si la température à l’intérieur de l’alimentation est supérieure à 100°C
en pleine charge, il est dangereux de toucher l’alimentation. Il est préfé-
rable de garder l’alimentation loin des matières inflammables.

4. La puissance d’entrée de l’alimentation est spécifique. Si la tension
d’entrée est plus élevée que la gamme de référence, ceci détériore l’ali­mentation. Par conséquent, soyez sûrs de faire fonctionner l’alimentation

Généralités

Température de fonctionnement : 0°C - +70°C

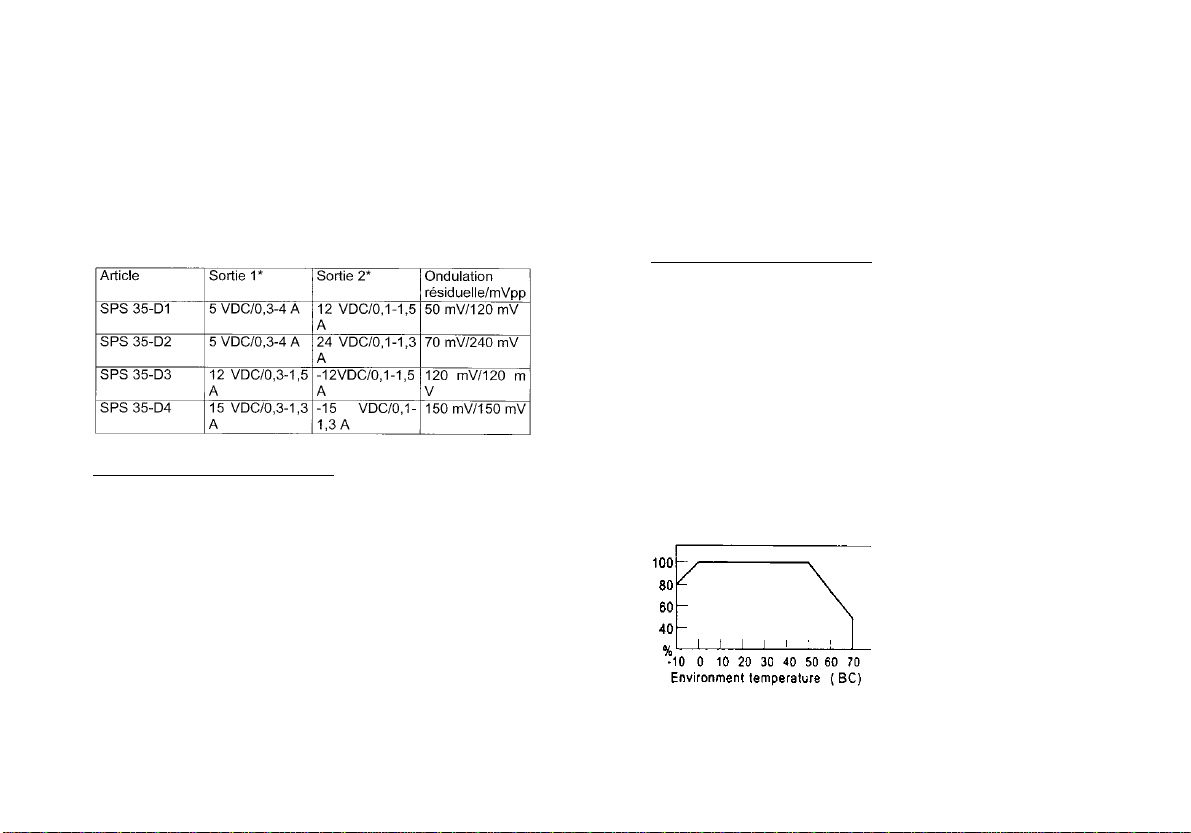

éduction de puissance : 2,5%/C> +45°C - +70°C

Taux d’humidité relative : -10% - +75%
Taux d’humidité relative : 20%-85% non condensé
MTBF : 290.000 h MIL-HDBK-217F (25°C)
Poids : 0,35 Kg
Dimensions : 99 x 82 x 35 mm
Normes de sécurité : TüV, EN60950, UL1950, CSA C22.2
EMV : EN50081-1, EN50022-B : 97, CNS

13438B : EN61000-4-2, -3, -4, -5 , -6, -8,

-11

EMS : EN 50082-2 : 97, EN 61000-4-2 : 95, EN

61000-4-3 : 96 : EN 61000-4-8 : 93, EN
61000-4-11 : 94

Schéma : SPS 035-D

1. Modèle :
Single = simple
Dual = duel
Triple = trois
Quad = quatre

ENCLOSED = encastré
AC INPUT = entrée AC

Remarque :

2. Matériel : COVER (couvercle 1.0 mm en alu naturel)

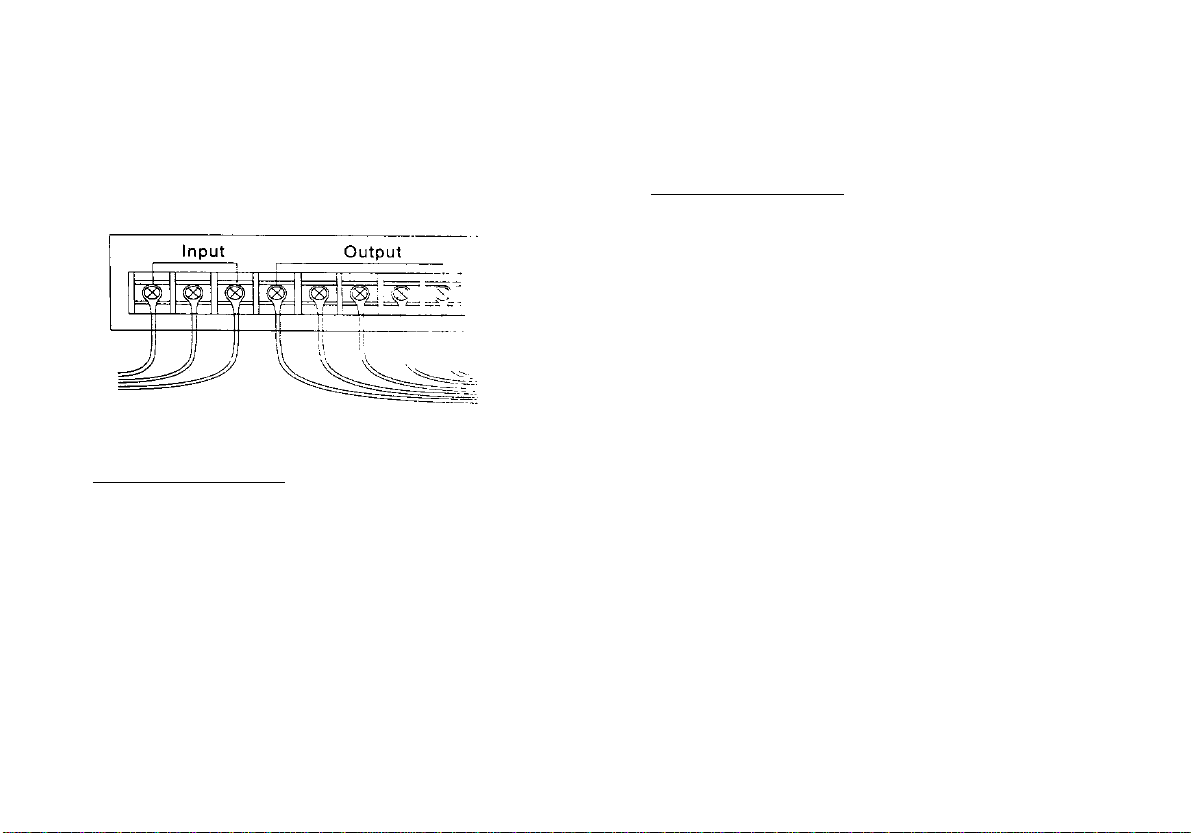

3. TERMINAL BLOCK = bloc de jonction : 6P, pouce : 8,25 mm
(standard)
