SunPower Technologies SPS 025-15 Notice [fr]
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que
soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements
de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications
sans avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE. XXX/09-11/JV

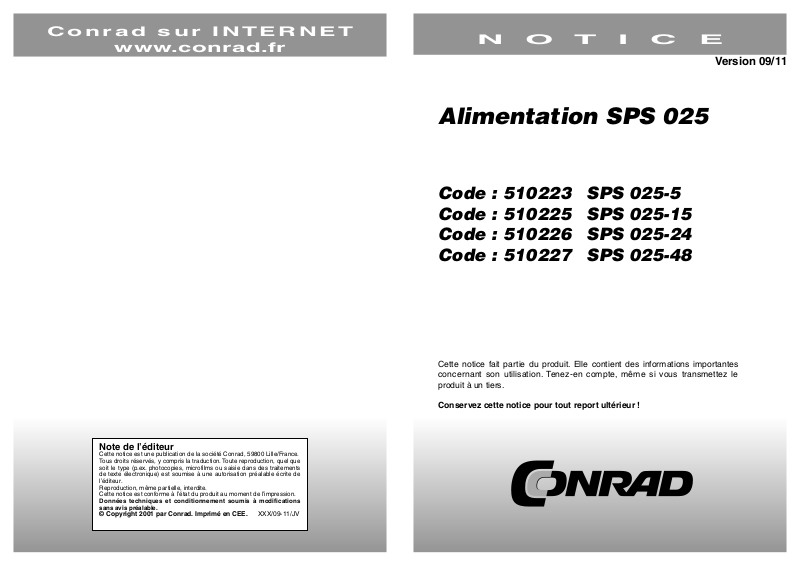

Alimentation SPS 025
Code : 510223 SPS 025-5
Code : 510225 SPS 025-15
Code : 510226 SPS 025-24
Code : 510227 SPS 025-48
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
N O T I C E
Co nra d s ur IN T ER NET
www.conrad.fr
Version 09/11
Pays d’origine : Taiwan
Température de fonctionnement : -25 ~ 70° C
Dimensions : 79 x 50,8 x 28,5 mm
Normes de sécurité / homologations : IL, C-UL, TÜV, CB, CE
Caractéristiques :
Entrée AC universelle
Taille compacte
Design éco, conforme au standard IEA < 0,75W (en veille)
Protection contre les surcharges, les surtensions et les courts-circuits
Filtre EMI intégré, faible bruit d’ondulation
Test burn-in 100% 50 °
Garantie 1 an
Spécifications :
Modèle SPS-025-05 SPS-025-15 SPS-025-24 SPS-025-48
SORTIE
Tension
5V 15V 24V 48V
Charge min. 0A 0A 0A 0A
Charge max. 5A 1,7A 1,1A 0,57A
Tol
érance ± 2% ± 1% ± 1% ± 1%
Ondulation et bruit (max)
50mV 200mV 200mV 200mV
Efficacité (type) 72% 78% 80% 80%
Puissance de sortie max.
25W 25W 26W 27W
Gamme de tension de sortie +/- 10 % de la tension nominale de sortie
ENTRÉE
Tension 85 ~ 264 VAC / 120 ~ 375 VDC Gamme universelle compl
ète
Fr
équence 47 ~ 63 Hz
Courant 0,8 max. pour entr
ée 100 VAC, condition de charge pleine
Courant d’appel
Entrée < 30A@115VAC / < 50A@230VAC, condition de charge pleine.
Démarrage à 25°C ambiant.
Courant de fuite
Entrée < 1,0mA@264VAC
Correcteur de facteur
de puissance
-
PROTECTION
Surcharge
> 105% ~ 200% du taux de charge, arr
êt, redémarre automatiquement
une fois l’erreur supprim
ée.
Surtension
5,8~7,0V 17,3~ 21,0V 27,6~33,6V 55,2~67,2V
Sur temp.
-
Court-circuit
Arrêt, redémarre automatiquement une fois l’erreur supprimée.
DIVERS
Temps de r
églage < 800ms@230VAC / < 2s@115VAC
Temps d’augmentation < 20 ms@230VAC
Temps de sauvegarde > 40ms@230VAC
Refroidissement Refroidissement naturel
Tension de r
ésistance I/P-O/P:3KVAC, I/P-FG:1,5KVAC, O/P-FG:0,5KVAC / 1 minute
Fonction
éco Lors de la charge = 0A, la dissipation d’entrée est inférieure à 0,75W
Fr
équence de commutation 50KHz (fixe)
Environnement
Temp
érature
Fonctionnement : -25 ~ 70
° C / puissance réduite : -25 ~ -10°C :
2,5%/°C , 50 ~ 70°C : 2,5%/°C / Stockage : -25 ~ 75°C
Humidité
Fonctionnement : 20% ~ 85% RH (non condens
ée) / Stockage : 10%
~ 95% RH (non condensée)
M.T.B.F.
> 454K heures / selon le MIL-HDBK-217F à 25°C ambiant)
Normes
de sécurité
Approuvées :
UL 60950 3e édition: 2000 / CSA C22.2 No.60950 3e édition: 2000 /
TÜV EN60950 : 2000
IEC 60950 : 1999 / EMKO-TSE (74-SEC)207/94 / CCC GB 4943: 2001
CEM
EMI
FCC CFR 47 PART 15 CLASSE B / CNS 13438 CLASSE B /
EN 61000-6-3: 2001 / EN55022: A2 CLASSE B
EMS EN61000-6-1: 2001 / EN61000-4-2, 3, 4, 5, 6, 8, 11
Poids
0,19 kg/pc
Données susceptibles d’être modifiées sans préavis
