SONY ADI
OWNER'S MANUAL
Follow the instructions shown below surely to use the flash safely.
Read and understand the contents of this manual before using the flash.
After reading, keep and use this manual close at hand, such as near the
flash.
This is the warning for the uninsulated
“Dangerous High Voltage” in the flash. If
disassembly or modification is done neglecting
Warning
Caution: Handling the flash neglecting this indication may
result in human injury or damage to the flash.
this indication, death or serious injury may
result.
Caution
* For maintenance, inspection or repair, bring the flash to the
store where it was purchased or our service center.
* Never try to open or modify the flash. Such action may
Warning
* If the flash is dropped or damaged, or something fell into the flash, bring
the flash to the store where it was purchased or our service center.
* Never use the flash at a distance too near to people (particularly
babies). Using the flash very near to people's eyes may result in visual
impairment. When shooting a baby particularly, be sure to keep a
distance of 3 feet ( one meter) or farther.
* When loading batteries, be careful about their polarity. When replacing
batteries, change them all at the same time, loading the same model
of batteries from the same manufacturer. Incorrect usage may result in
result in fire, shock hazard or injury due to high voltage.
* Never use accessories not specified by us. Using them may
result in fire, shock hazard or injury.
leakage, heating, rupture, short battery lifetime and loose contact.
* Never use the flash near glasses or near containers holding cosmetics
or chemicals. If the spilled liquid gets into the flash, it may result in fire,
shock hazard or injury.
* Never use the flash in a place with high humidity, such as in the
bathroom or near a humidifier. It may result in fire, shock hazard or injury.
* When cleaning or caring for the flash, be sure to remove the batteries.
* Never use the flash in a place where flammable gas or explosive gas
may exist in the air.
* Keep batteries away from babies so that they will not be swallowed by
mistake.
* Never place the flash in a dusty place subject to direct
sunlight or a place with high humidity. The increased inside
temperature may result in fire.
Caution
* Never use the flash in an unstable place. It may lose its balance and fall
or drop, resulting in injury.
* Never place the flash in a dusty place. Using a dusty flash
may result in fire or a shock hazard.
Other cautions
* Never wipe the flash with benzene, thinner or alcohol. It may change
the color or shape of the flash. When it is dirty, wipe it with a dry soft cloth
without chemicals.
8
Congratulations on your purchasing PF30X.
This is the dedicated flash for Canon (E-TTL II), Nikon (i-TTL) and SONY
(ADI) digital single lens reflex cameras. Never use this for other cameras.
Read this use r’s manual carefully to take the best advantage of the flash.
This is the appearance of the PF30X
* By mounting this flash on the camera and turning it ON, the flash emits
an accurate and optimum light using the automatic high-precision Light
Adjustment function for E-TTL II, i-TTL and ADI.
* The amount of light can be increased and decreased easily with the EV
ADJUSTMENT button when the amount of light is not enough due to the
position of the object or because of bounce shooting, or when the amount
of light is too much.
* Bounce shooting is possible freely up to 90 degrees upward.
* Auto-focus assist light function helps focusing in the darkness or for a
low light level.
Contents
Safety precautions ...................................................................... 8
This is the appearance of the PF30X flash ....................................... 9
Name of each part ................................................................ 10
Load the batteries first .............................................................. 11
Mounting on the camera ......................................................................... 11
Test button .................................................................................... 11
To adjust the brightness of the image when it is too bright or too dark
.................................................................................................... 12
What if the AUTO CHECK lamp doesn’t turn on? ............................. 12
The AF assist light ............................................................................ 12
Bounce Flash ....................................................................................... 12
Specifications and performance of PF30X ........................................ 13
Before using
* Once this flash is mounted on the camera, be sure to hold the body of
the camera. If the flash is held to carry the camera, the camera may drop
from the shoe.
* As for operating the functions together with the camera, check them with
our service center or the Sunpak homepage (http://www.sunpak.jp).
9
Name of each part
Battery cover
Flashtube Housing
Bounce angle
AF assist light
Lock ring
Lock Ring (Sony)
Hot Shoe contact (Sony)
EV ADJUSTMENT
lamps
AUTO CHECK lamp
Power switch
10
EV
ADJUSTMENT
buttons
Ready lamp/Test
button
Shoe connection pin

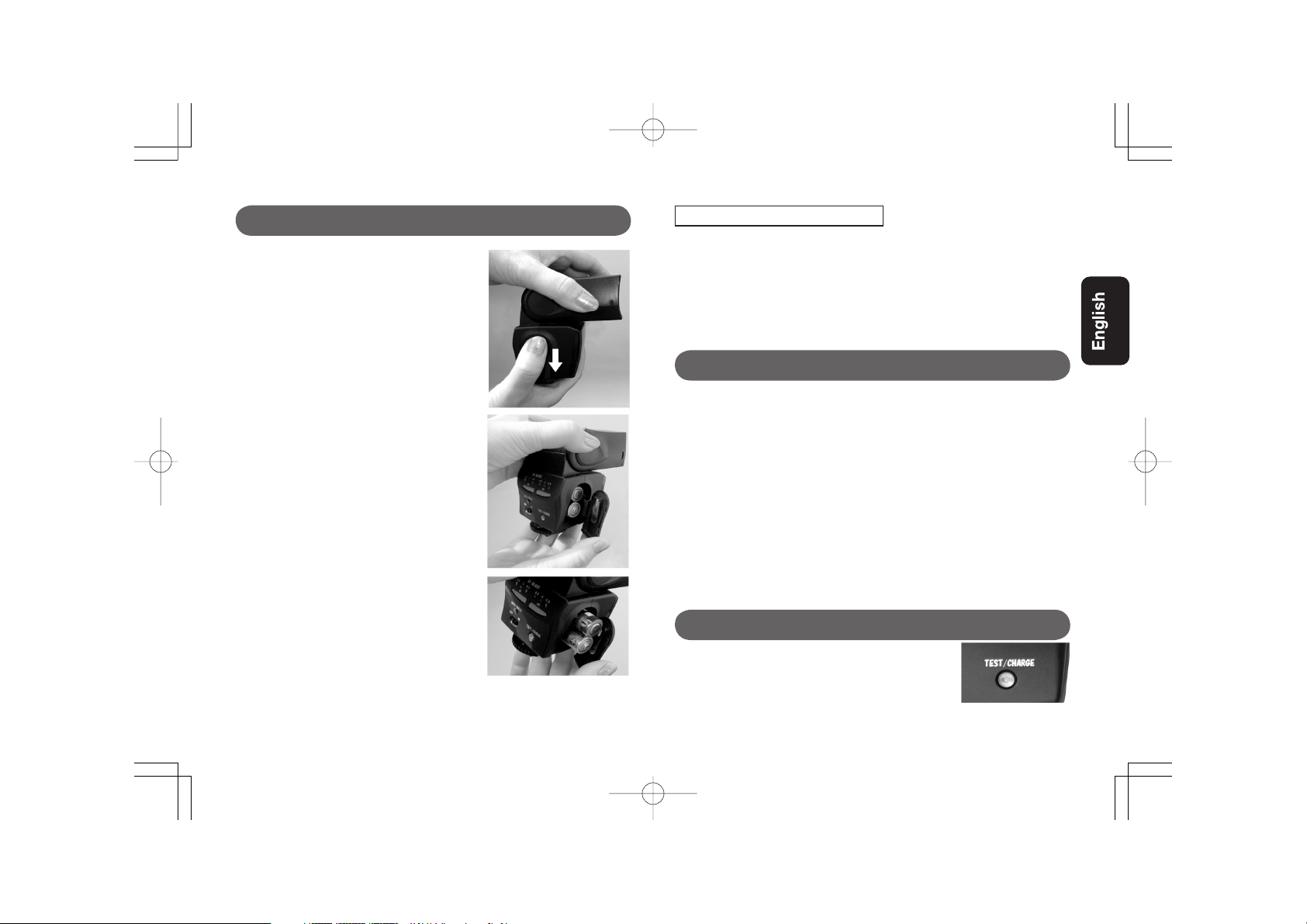

Load the batteries first.
1. Confirm that the Power switch is OFF
before loading the batteries.
2. Press down on the Battery cover and slide
it downwards to open it.
3. Load 2 new size AA batteries into the
battery box in accordance with the + indications. The product is designed to
prevent erroneous loading. If a mistake is
made in battery polarity, failure may result.
Be careful when loading the batteries.
4. Close the Battery cover and slide it
upward to close it securely. Turn ON the
Power switch. Charging starts with the beep
sound. Upon completion of charging, the
Ready lamp blinks to show the state when
shooting is ready. (When fully charged,
the lamp changes from blinking to steady
lighting.)
5. To turn off the power, turn the Power
switch OFF. The Ready lamp goes out.
* Before mounting on the camera, be careful
so that the shoe terminals do not short-circuit
with the power ON. If the terminals make
contact, light may be emitted suddenly or
failure may result.
* Using Nickel Metal-Hydride batteries is
recommended to shorten the charging time
and increase the number of times the strobe
may be lit.
Information on the Ready lamp
When full light mode is used just after the Ready lamp starts to blink,
the photos may become dark due to insufficiency of the amount of
light. Therefore, to get the photos with the optimum amount of light, it is
recommended to wait until blinking changes to steady lighting.
* If the Ready lamp blinks for more than 30 seconds (that is, if it blinks for
more than 30 seconds after emitting the light pressing TEST/CHARGE
button without mounting on the camera), the voltage of the used batteries
is low. Replace the batteries.
Mounting on the camera
When the PF30X is mounted on or dismounted from the camera, be sure
to turn OFF the Power switch. If the PF30X is mounted or dismounted
with the power ON, malfunction or failure of the camera may result.
(Canon, Nikon)
1. Insert the strobe into the camera hot shoe firmly and turn the Lock ring
counterclockwise and secure the flash.
2. After mounting the flash on the shoe, turn ON both the power of the
camera and that of the flash. The shutter speed is automatically set.
(Sony)
Trun the lock ring counterclockwise to lock the flash unit place.
Now the flash shooting is ready. Start shooting after confirming that the
AUTO CHECK lamp is ON. If the AUTO CHECK lamp does not go ON,
the distance to the object is too far. Move to the near point where the
AUTO CHECK lamp goes ON for shooting.
Test button
The TEST/CHARGE button and the Ready lamp
are physically the same. For test lighting, press this
button after the Ready lamp is lit. Use test lighting
to confirm lighting.
11
Note for continuous shooting
To prevent degradation by heat due to continuous lighting, after shooting 15
times continuously, let the PF30X cool down for 10 minutes or longer before the
next shooting.
Specifications and performance of the PF30X

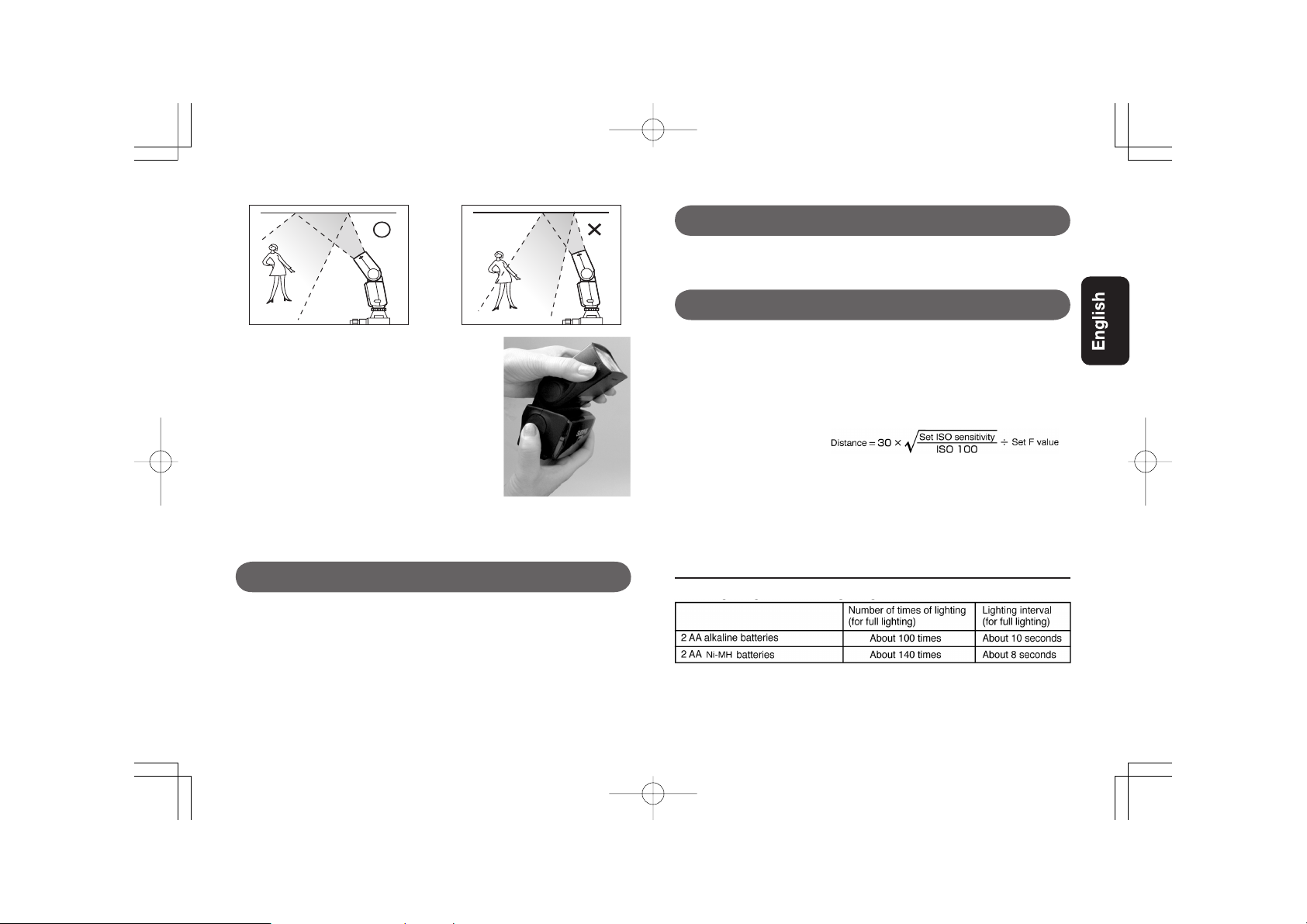

* Bounce shooting can be done just in the same
manner as normal shooting, except that the Light
emitting part is directed to the ceiling. Note that the
amount of light decreases by about 25%, depending
on the color and material of the reflection surface.
Due to this reason, it is recommended to set the
diaphragm value to the value as near to open
(smaller value) as possible. For the bounce reflection
surface, select at a surface with a high reflection rate
as near to white as possible. For color shooting, if
the reflection surface is colorful, the object is colored
by the color reflection. Colorful surfaces should be
avoided.
Automatic power saving function
When the PF30X is not operated for more than 15 minutes with the power ON,
the automatic power saving function automatically starts in order to save the
power consumption of the batteries. In the automatic power saving mode, all the
EV ADJUSTMENT lamps are OFF (if this function is used) and the Ready lamp
blinks quickly.
When the shutter of the camera is pressed lightly or when a button of the PF30X
is pressed, the automatic power saving mode is released, and the PF30X
changes to the standby mode for lighting instantly.
Guide number 30/100 (ISO 100 - m/ft)
Effective lens focus distance Covers 28 mm lens or more equivalent to with
35 mm film camera.
Covers 18 mm lens or more equivalent to with
an APS size digital single lens reflex camera.
Lighting time 1/800 sec. (for full lighting)
Color temperature
TTL effective distance
AF assist light effective range 1 m to 5 m (3.3ft to 16.5ft)
Bounce mechanism 0, 45, 60, 75, or 90 degrees upward
Power supply 2 size AA batteries (alkaline, nickel metal hydride, oxyride)
Temperature range 0 - 40ºC (32ºF - 104ºF)
Dimensions (approx) 102 (H) _ 69 (W) _ 92 (D) mm
Weight (approx) 200 g (excluding batteries)
*
The external appearance and performance may partly be changed for improvement without advance notice.
5600°K
Initial lighting times and lighting interval
* The number of times of lighting is the number of times which new batteries, within 3 months after
manufacture, can be lighted continuously at a 30 second interval and for which the Ready lamp lights within
30 seconds after lighting at normal temperature.
* The lighting interval is the shortest time from lighting to turning-ON of the Ready lamp under the same
conditions as for the lighting times.
13
Bitte beachten Sie beim Gebrauch des Blitzlichtgerätes im Sinne der Sicherheit die folgenden Punkte.
Bitte lesen Sie diese Anleitung vor Gebrauch gründlich durch und machen Sie sich
ausreichend mit deren Inhalt vertraut. Halten Sie die Anleitung nach dem Lesen bitte stets
in der Nähe dieses Gerätes griffbereit.
Diese Warnungen weisen darauf hin, dass es im Inneren
des Gerätes nicht isolierte Teile gibt, die unter einer „ge-
fährlichen Spannung“ stehen. Diese Warnungen weisen
außerdem darauf hin, dass es bei Außerachtlassung der
Warnung
beschriebenen Situationen, Zerlegen oder Modifizieren des
Gerätes zu tödlichen Unfällen oder schweren Verletzungen
kommen könnte.
Diese Vorsichtsmaßnahmen weisen darauf hin, dass deren Auß
erachtlassung oder falscher Gebrauch des Geräts unter Umständen
zu Verletzungen oder Sachschäden führen könnten.
Achtung
• Bitte bringen Sie das Gerät zu dem Händler, bei dem Sie es
erworben haben oder einem unserer Kundendienstzentren, wenn
Wartungen, Inspektionen oder Reparaturen erforderlich sein sollten.
• Das Gerät bitte nicht öffnen oder modifizieren. In dem
Warnung
• Bitte verwenden Sie keine anderen als die von uns empfohlenen Zube
hörteile. Anderenfalls könnte es zu Feuerentwicklung, elektrischen Schlägen oder
Verletzungen führen.
• Wenn das Gerät fallen gelassen oder beschädigt wurde, oder aber wenn Fremdkörper in das Gerät hineingefallen sein sollten, bringen Sie das Gerät bitte zu dem
Händler, bei dem Sie es erworben haben oder einem unserer Kundendienstzentren.
• Bitte machen Sie mit diesem Gerät keine Aufnahmen in unmittelbarer Nähe
der Augen (insbesondere bei kleinen Kindern nicht). Beim Auslösen von Blitzen
in der Nähe der Augen besteht die Gefahr, dass es zu Sehstörungen kommt.
Insbesondere bei Kleinkindern sollte mindestens eine Aufnahmeentfernung
von mehr als 1 m eingehalten werden.• Achten Sie beim Einlegen der Batterien
darauf, diese richtig herum gepolt einzulegen. Verwenden Sie ferner bei Ersatz
Gerät gibt es unter Hochspannung stehende Teile, deren
Berührung zu Feuerentwicklung, elektrischen Schlägen oder
Verletzungen führen könnte.
der Batterien ausschließlich gleichartige Batterien des gleichen Herstellers. Bei
falschem Gebrauch besteht die Gefahr, dass Batterieflüssigkeit ausläuft, die
Batterien heiß oder beschädigt werden. Gleichzeitig kann dies dazu führen, dass
die Lebensdauer der Batterien verkürzt wird und es zu Wackelkontakt kommt.
* Bitte verwenden Sie das Gerät nicht in der Nähe von Bechern, oder Behältern
für Kosmetika oder Chemikalien. Verschütten oder Eindringen derartiger Materialien
in das Gerät könnte zu Feuerentwicklung oder elektrischen Schläge führen.
* Das Gerät bitte nicht an sehr feuchten Orten wie dem Badezimmer oder in der Nähe von
Luftbefeuchtern verwenden. Dies könnte zu Feuerentwicklung oder elektrischen Schlägen
führen.
* Entfernen Sie immer erst die Batterien, bevor sie das Gerät reinigen oder warten.
* Das Gerät bitte nicht an Orten verwenden, an denen eine Atmosphäre brennbarer
oder explosiver Gase vorliegen könnte.
* Versehentliches Verschlucken der Batterien ist gefährlich. Bitte an einem für kleine
Kinder nicht zugänglichen Ort lagern.
• Das Blitzgerät nicht an staubigen Orten lagern, an denen
es der direkten Sonneneinstrahlung ausgesetzt wird, oder an
sehr feuchten Orten. Die erhöhte Temperatur im Geräteinneren
könnte zu Feuerentwicklung führen.
Achtung
haben. Dies könnte dazu führen, dass Sie das Gleichgewicht verlieren und sich durch
Abstürzen verletzen.
Andere Vorsichtshinweise
• Nicht mit Benzin, Verdünner oder Alkohol abwischen. Dies könnte zu Verfärbungen
oder Verformungen des Gerätes führen. Das Gerät bei starker Verschmutzung mit einem
weichen Tuch trocken abwischen.
• Nicht an sehr staubigen Orten lagern. Dies könnte bei Gebrauch
zu Feuerentwicklung und elektrischen Schlägen führen.
• Das Gerät nicht an Orten benutzen, an denen Sie keinen sicheren Halt
14
English : The product conforms to WEEE standards. Please be sure to keep this printed sheet together with the product’s
instruction manual for the future reference. This symbol indicates separate collection of waste electrical and electronic equipment
in the EU countries. Please do not throw the equipment into the domestic refuse. Please contact your local authorities for
recycling program information.
Français : Le produit est conforme aux nomes WEEE. Veuillez conserver cette feuille imprimée avec le mode
d’emploi du produit pour toute réference ulérieure. Le symbole indique une collecte séparée des déchets
d’équipements électriques et électroniques dans les pays de I’UE. Veuillez ne pas jeter l’équipment dans les ordures
domestiques. Veuillez adrerssez-vous aux autorités locales obtenir plus d’informations sur le programme de recyclage.
Deutsch : Dieses produkt erfüllen die WEEE-Richtlinie. Bitte bewahren
Sie dieses Blatt zusammen mit der Bedienungsanleitung für das Erzeugnis für zukünftigen Bezug auf. Dieses Symbol weist
auf die getrennte Rücknahme elektrischer und elektronischer Geräte in EU-Ländern hin. Bitte werfen Sie das Grt nicht in den
Hausmull. Wenden Sie sich an die zuständige Behörde vor Ort über eventuelle Recyclingprogramme.
Italiano : ll prodotto è conforme alle norme WEEE. Tenere questo foglietto stampato insieme al manuale di istruzioni del
prodotto per riferimenti futuri . Questo simbolo indica una raccolta separate dei rifiuti di apparecchiature elettriche ed elettroniche
nei paesi dell’Unione Europea. Si prega di non gettare questo dispositivo tra rifiuti domestici. Contattare gli enti locali prepositi
per informazioni sui programmi di riciclaggio.
Español : Este producto está conformado a la directivas WEEE. Por favo r, guarde esta hoja impresa junto con el manual de
instrucciones del producto.
Este símbolo indica que la recogida de basura de equipos eléctricos y eléctronicos deberá tratarse por separado en los paises
de la Union Europea. No tire este equipo a la basura domestica. Comuníquese con las autoridades locales donde encontrara
información sobre programas de reciclaje.
KAJ1383B
Loading...
