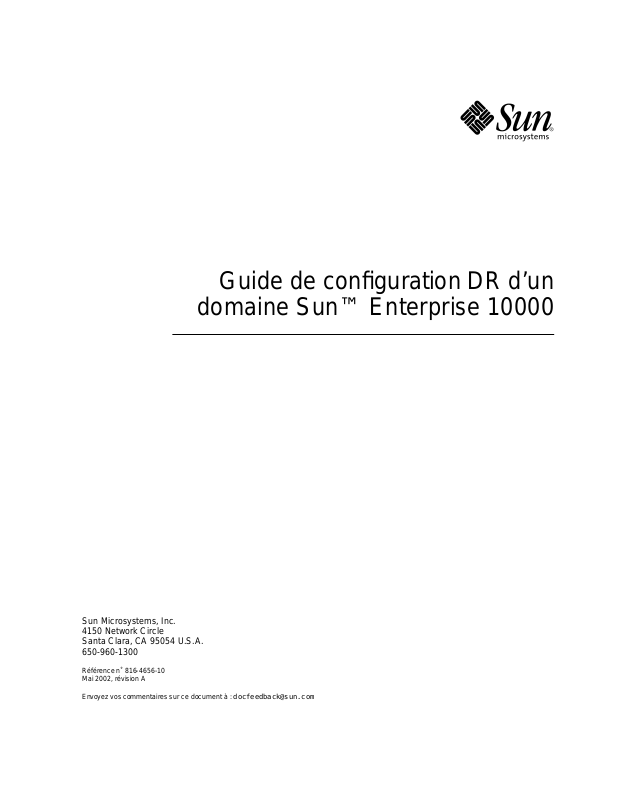

Guide de configuration DR d’un

domaine Sun™ Enterprise 10000

Sun Microsystems, Inc.
4150 Network Circle
Santa Clara, CA 95054 U.S.A.
650-960-1300

Référence n˚ 816-4656-10
Mai 2002, révision A

Envoyez vos commentaires sur ce document à : [e-mail]

Copyright 2002Sun Microsystems,Inc., 4150Network Circle,Santa Clara,CA 95054Etats-Unis. Tous droitsréservés.
Ce produit oudocument estdistribué avecdes licences quien restreignent l’utilisation,la copie,la distributionet la décompilation.Aucune

partie dece produitou documentne peutêtre reproduitesous aucuneforme, parquelque moyenque cesoit, sans l’autorisationpréalable et
écrite deSun etde sesbailleurs delicence, s’il y en a.Le logicieldétenu pardes tiers,et qui comprendla technologierelative auxpolices de
caractères,est protégépar un copyright et licenciépar desfournisseurs deSun.

Des partiesde ceproduit pourrontêtre dérivées des systèmesBerkeley BSDlicenciés parl’Université deCalifornie. UNIX estune marque
déposée auxEtats-Unis etdans d’autrespays etlicenciée exclusivementpar X/OpenCompany,Ltd.

Sun, SunMicrosystems, le logo Sun,AnswerBook2, docs.sun.com,Solstice DiskSuite,Sun FastEthernet,Sun Netra, SunEnterprise, Sun
Enterprise VolumeManager,Sun StorEdge,Sun Ultra,OpenBoot, Solaris et UltraSparc sont des marquesde fabriqueou desmarques déposées,
ou desmarques de service, deSun Microsystems,Inc. auxEtats-Unis etdans d’autrespays. Toutes lesmarques SPARCsont utiliséessous
licence etsont desmarques defabrique oudes marquesdéposées deSPARCInternational, Inc.aux Etats-Unis etdans d’autrespays.
Les produitsportant lesmarques SPARC sontbasés surune architecturedéveloppée parSun Microsystems,Inc.

L’interfaced’utilisation graphiqueOPEN LOOKet Sun™a été développée par SunMicrosystems, Inc.pour sesutilisateurs etlicenciés.
Sun reconnaîtles effortsde pionniersde Xeroxpour la recherche etle développementdu conceptdes interfacesd’utilisation visuelle ou
graphique pourl’industrie del’informatique. Sundétient unelicence non exclusive de Xeroxsur l’interfaced’utilisation graphiqueXerox,
cette licencecouvrant également leslicenciés deSun quimettent enplace l’interface d’utilisationgraphique OPENLOOK etqui enoutre se
conforment auxlicences écritesde Sun.

LA DOCUMENTATION ESTFOURNIE “ENL’ETAT”ET TOUTESAUTRES CONDITIONS,DECLARATIONSET GARANTIESEXPRESSES
OU TACITES SONTFORMELLEMENT EXCLUES,DANS LAMESURE AUTORISEEPARLA LOIAPPLICABLE, YCOMPRIS NOTAMMENT
TOUTEGARANTIE IMPLICITE RELATIVEA LAQUALITE MARCHANDE, A L’APTITUDEA UNEUTILISATIONPARTICULIEREOU A
L’ABSENCEDE CONTREFAÇON.

Attributions SSPSun Enterprise10000 :
Ce logicielest protégépar undroit d’auteurdétenu parthe Regentsof theUniversity of California,Sun Microsystems,Inc., etpar d’autres

parties. Lesconditions suivantess’appliquent àtous lesfichiers associés à ce logicielà moinsque lesparties nerenoncent explicitementà ces
droitsdans des fichiersindividuels.

Les auteursautorisent àutiliser,copier etdistribuer celogiciel et ladocumentation quil’accompagne dansun butdéterminé, pourvu quel’avis
de droit d’auteuractuel apparaissedans toutesles copies etque cetavis soitreproduit inextenso danstoutes lesdistributions. Aucunaccord,
permis écritou royaltyn’est exigépour l’uneou l’autredes utilisationsautorisées. Lesmodifications apportées àce logicielpeuvent être
protégéespar un droit d’auteur et doivent suivreles conditionsde licencedécrites dansle présentavis, pourvu queles nouvellesconditions
soient clairement indiquéessur lapremière pagede chacundes fichiersoù elles s’appliquent.

EN AUCUNCAS, LESAUTEURS OUDISTRIBUTEURS NEPOURRONT ETRE TENUS RESPONSABLES DESDOMMAGES TANT DIRECTS
QU’INDIRECTS POUVANTRESULTERDE L’UTILISATIONDE CELOGICIEL, DELA DOCUMENTATIONQUI L’ACCOMPAGNE OUDE
DERIVES, MEMESI LESAUTEURS ONTETE PREVENUSDE L’EVENTUALITEDE TELSDOMMAGES.

Scotty estun simpleinterpréteur tclcomportant quelquescommandes spéciales pour obtenir desinformations surles réseauxTCP/IP.
Copyright (c)1993, 1994,1995, J.Schoenwaelder,TU Braunschweig, Germany,Institute forOperating Systems andComputer Networks.
Les auteursautorisent à utiliser,copier etdistribuer ce logicielet ladocumentation quil’accompagne dansun but déterminéet sansfrais,
pourvu quel’avis dedroit d’auteuractuel apparaissedans toutesles copies. The University ofBraunschweig n’offreaucune garantiequant à
l’aptitude duproduit à répondre à une utilisationparticulière. Ilest fourni“tel quel”sans garantieexpresse ouimplicite.

Papier

recyclable

Table des matières

Préface v

Avant de lire ce guide v
Organisation de ce guide v
Utilisation des commandes UNIX vi
Conventions typographiques vi
Invites de Shell vii
Documentation connexe vii
Documentation Sun sur le Web viii
Sun apprécie vos commentaires viii

1. Configuration DR 1

Modèles DR 2

Améliorations du modèle DR 3.0 3
Où exécuter les commandes DR 3
Conditions requises par le multi-acheminement dans DR 3.0 3

Prise en main 4

Conditions préalables des périphériques 4
Attribution d’une zone de swap suffisante 5
Qualification des gestionnaires de périphériques tiers 6

iii

Présentation des tâches de configuration DR 6

▼ Activation de la “cage” du noyau 7
▼ Définition des paramètres permanents des gestionnaires de réseau 8
▼ Activation de l’interruption des gestionnaires des périphériques soc et

pln 8

▼ Spécification d’une liste de gestionnaires pas sûrs 9
▼ Transformation d’une unité de bande pas prise en charge en périphérique

sûr en cas de détachement 10

Préparation des opérations DR Detach 10
Changements de configuration pendant des opérations DR 11

Contrôle des conditions forcées affectant la mise au repos du système 12

▼ Interruption manuelle d’un périphérique pas sûr en cas

d’interruption 13

▼ Mise au repos forcée d’un système 14

Contraintes liées à la mémoire cible 14
Processeurs 14
Périphériques réseau 15
Communication DR distante 15

▼ Résolution d’un problème d’interruption de la connexion pendant une

opération (DR modèle 3.0) Solaris 9 15

iv Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

Préface

Ce guide décrit la configuration côté domaine de la fonctionnalité DR (Dynamic
Reconfiguration, reconfiguration dynamique) du serveur Sun Enterprise 10000.
Pour plus d’informations sur l’utilisation de ces fonctionnalités, consultez le
document approprié d’après la section “Documentation connexe”, page vii.

Avant de lire ce guide

Ce guide s’adresse à des administrateurs de systèmes Sun Enterprise 10000 qui ont
une bonne connaissance pratique des systèmes UNIX® et, en particulier, de ceux
basés sur le système d’exploitation Solaris™. Si ce n’est pas votre cas, commencez
par lire la documentation utilisateur Solaris fournie avec ce système et envisagez de
suivre une formation d’administrateur système UNIX.

En sus, lisez et familiarisez-vous avec le TCP/IP and Data Communications
Administration Guide fourni avec votre serveur.

Organisation de ce guide

Ce guide contient un chapitre qui explique comment configurer et reconfigurer un
domaine Sun Enterprise 10000 avant et après une opération DR.

v

Utilisation des commandes UNIX

Ce document ne contient pas d’informations complètes sur les commandes UNIX
de base (arrêt et initialisation du système, configuration des périphériques, etc.).
Pour ces informations, consultez la documentation Solaris que vous avez reçue avec
votre système.

Conventions typographiques

Caractère ou
symbole Signification Exemples

AaBbCc123 Noms de commandes, fichiers

et répertoires ;
messages-système.

AaBbCc123 Caractères saisis par

l’utilisateur, par opposition aux
messages du système.

AaBbCc123 Titres de manuels, nouveaux

mots ou expressions, mots mis
en évidence.

Remplacer les variables de la
ligne de commande par des
valeurs ou des noms réels.

Editez votre fichier .login.

ls -a répertorie tous les fichiers.
% Vous avez du courrier en

attente.
% su

Mot de passe :

Reportez-vous au chapitre 6 du Guide de
l’utilisateur.

Ces options sont appelées options de
classe.

Pour supprimer un fichier, tapez rm

nom_fichier

vi Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

Invites de Shell

Shell Invite

C nom_machine%
Super-utilisateur C nom_machine#
Bourne et Korn $
Super-utilisateur Bourne et Korn #

Documentation connexe

Application Titre Référence n˚

Utilisateur Sun Enterprise 10000 Dynamic Reconfiguration User Guide 816-3627

Sun Enterprise 10000 SSP 3.5 User Guide 806-7613
System Administration Guide: IP Services 806-4075
Sun StorEdge Traffic Manager Software Installation and

Configuration Guide
Sun Enterprise 10000 InterDomain Networks User Guide 806-4131

Référence Sun Enterprise 10000 Dynamic Reconfiguration Reference

Manual
Sun Enterprise 10000 SSP 3.5 Reference Manual 806-7614
Sun Enterprise 10000 IDN Configuration Guide 806-5230
Sun Enterprise 10000 IDN Error Messages 806-5231
TCP/IP and Data Communications Administration Guide 806-4003

Installation et notes
de mise à jour

Sun Enterprise 10000 SSP 3.5 Installation Guide and
Release Notes

816-1420

806-7617

806-7615

Préface vii

Documentation Sun sur le Web

Une vaste sélection de documents systèmes Sun sont accessibles à l’adresse suivante :

http://www.sun.com/products-n-solutions/hardware/docs

Un jeu complet de documents Solaris et de nombreux autres titres sont accessibles à
l’adresse suivante :

http://docs.sun.com

Sun apprécie vos commentaires

Nous souhaitons améliorer notre documentation. Vos commentaires et suggestions
sont donc les bienvenus. Vous pouvez nous les envoyer par courrier électronique à :

[e-mail]

N’oubliez pas d’indiquer le numéro de référence (816-4656-10) de votre document
dans l’espace réservé à l’objet de votre courrier électronique.

viii Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

CHAPITRE

1

Configuration DR

Ce chapitre décrit la fonctionnalité de reconfiguration dynamique (DR, Dynamic
Reconfiguration) et vous guide à travers les étapes de la configuration DR. Il contient
les sujets suivants :

■ Informations sur les modèles DR ;

■ Détails sur la manière de lancer la configuration DR ;

■ Présentation des tâches de configuration DR ;

■ Tâches à effectuer avant une opération DR de détachement ;

■ Détails sur les changements de configuration qui se produisent pendant les

opérations DR Detach et manière de contrôler certaines conditions pendant
l’exécution d’une opération Detach.

Remarque – Dans ce document, l’expression “opération DR Detach” se rapporte

au détachement ou au retrait complet d’une carte système. L’opération Detach peut
être accomplie au moyen de la commande ADR deleteboard(1M). Pour plus
d’informations sur le détachement de cartes des domaines Solaris 9 (qui ne prennent
en charge que le modèle DR 3.0), reportez-vous au Guide de l’utilisateur de la
fonctionnalité Dynamic Reconfiguration sur le serveur Sun Enterprise 10000 (référence
n˚ 816-3862-10).

1

Modèles DR

Deux modèles DR différents sont pris en charge par les domaines Sun Enterprise

10000. Le modèle DR 2.0 est parfois appelé “legacy DR” (DR héritée) et le modèle
DR 3.0 “next generation DR” (DR de la nouvelle génération). Le tableau suivant
indique les différentes versions du système d’exploitation Solaris et du logiciel SSP
utilisées avec les modèles DR 2.0 et 3.0 :

Modèle DR Versions du logiciel Solaris Versions du logiciel SSP

2.0 Solaris 5.1, 6, 7 et 8 3.3, 3.4 ou 3.5

3.0 Solaris 8 10/01 et 02/02,

Les domaines qui exécutent la version 9 du logiciel Solaris ne prennent en charge que
le modèle DR 3.0, la version 3.5 du logiciel SSP est nécessaire.

Un seul modèle de DR peut être exécuté à un moment donné au sein d’un domaine.
Pour contrôler la version de DR en cours d’exécution, utilisez la commande
domain_status avec son option -m (disponibles uniquement sur les domaines
qui exécutent la version 3.5 du logiciel SSP). Veillez à vérifier le modèle DR
avant d’exécuter toute commande DR. Voici un exemple de la sortie de

domain_status(1M). La colonne DR-MODEL indique le modèle qui est activé.

# domain_status -m

3.5 uniquement

Solaris 9

DOMAIN TYPE PLATFORM DR-MODEL OS SYSBDS
A Ultra-Enterprise-10000 all-A 2.0 5.8 2
B Ultra-Enterprise-10000 all-A 3.0 5.8 3 4
C Ultra-Enterprise-10000 all-A 2.0 5.7 5 6
D Ultra-Enterprise-10000 all-A 3.0 5.9 7

D’après cette sortie, le domaine A exécute le logiciel Solaris version 8 (OS 5.8) avec
le modèle DR 2.0 activé ; le domaine B exécute le logiciel Solaris version 8 avec le
modèle DR 3.0 activé ; le domaine C exécute le logiciel Solaris version 7 (OS 5.7) avec
le modèle DR 2.0 activé ; et le domaine D exécute le logiciel Solaris version 9 (OS 5.9)
avec le modèle DR 3.0 activé.

Seules certaines commandes sont disponibles dans chaque modèle et si vous exécutez
une commande qui n’est pas prise en charge, un message d’erreur s’affiche sur la
console.

2 Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

Attention – Avant de passer à DR 3.0 dans un domaine qui exécute le système

d’exploitation Solaris 8 10/01, vous devez mettre à jour le logiciel SSP vers la
version 3.5 parce que les versions précédentes de SSP ne prennent pas en charge les
opérations DR 3.0.

Pour plus d’informations sur l’utilisation de DR 2.0, consultez le Sun Enterprise
10000 Dynamic Reconfiguration (DR) User Guide (référence n˚ 806-7616-10). Pour plus
d’informations sur l’utilisation de DR 3.0, consultez le Sun Enterprise 10000 Dynamic
Reconfiguration (DR) User Guide (référence n˚ 816-3627-10).

Améliorations du modèle DR 3.0

Le modèle DR 3.0 bénéficie des améliorations suivantes par rapport au DR 2.0 :

■ Le DR 3.0 a une structure qui offre une meilleure intégration avec les applications,

par le biais du Reconfiguration Coordination Manager.

■ Le DR 3.0 prend en charge le multi-acheminement réseau en utilisant IPMP.

Où exécuter les commandes DR

Vous pouvez exécuter les commandes DR de deux emplacements au choix :
depuis le SSP (system service processor) au moyen des commandes du SSP —

addboard(1M), moveboard(1M), deleteboard(1M), rcfgadm(1M) et
showdevices(1M) ; ou depuis le domaine en utilisant la commande cfgadm(1M).

Conditions requises par le multi-acheminement dans DR 3.0

Pour utiliser le multi-acheminement dans les domaines mettant en oeuvre le modèle
DR 3.0, exécutez IPMP (le logiciel de multi-acheminement IP fourni dans le système
d’exploitation Solaris 8) et le logiciel MPxIO, inclus dans les fichiers correctifs de
mise à jour du noyau n˚111412-02, 111413-02, 111095-02, 111096-02 et 111097-02.

Chapitre 1 Configuration DR 3

Prise en main

Avant de pouvoir exécuter des opérations DR sur votre domaine, vous devez :

■ Vous familiariser avec la manière de configurer les périphériques avant toute

opération DR Detach, comme expliqué dans “Conditions préalables des
périphériques”, page 4.

■ Vérifier que la zone de swap de votre domaine est suffisante.

Pour plus d’informations, reportez-vous à “Attribution d’une zone de swap
suffisante”, page 5.

■ Qualifier les gestionnaires de périphériques d’autres marques, comme indiqué

dans “Qualification des gestionnaires de périphériques tiers”, page 6.

Conditions préalables des périphériques

La fonctionnalité DR nécessite que les gestionnaires des périphériques se trouvant
sur des cartes associées aux opérations DR Detach soient à la fois :

■ Sûrs en cas de détachement ou ne soient pas couramment chargés

Un gestionnaire sûr en cas de détachement prend en charge l’interface du
gestionnaire de périphérique (DDI, device driver interface) DDI_DETACH.
Cette fonction permet de détacher une instance de gestionnaire particulière sans
affecter les autres instances qui prennent en charge d’autres périphériques.

Un gestionnaire pas sûr en cas de détachement ne prend pas en charge l’interface
DDI_DETACH. Si un gestionnaire pas sûr en cas de détachement est chargé,
vous devez le décharger avant d’effectuer une opération DR Detach. Pour plus
d’informations sur le déchargement d’un périphérique pas sûr en cas de
détachement, reportez-vous à “Préparation des opérations DR Detach”, page 10.

■ Sûrs en cas d’interruption ou fermés

Un gestionnaire sûr en cas d’interruption prend en charge la mise au repos du
système d’exploitation Solaris pendant le détachement d’une carte comportant de
la mémoire OBP ou mémoire noyau non-paginable. Pour qu’une opération DR
Detach puisse être effectuée et qu’il soit possible de déconfigurer la mémoire,
le système d’exploitation doit temporairement interrompre tous les processus,
processeurs et périphériques.

4 Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

Un périphérique sûr en cas d’interruption prend en charge la fonction
DDI_SUSPEND/DDI_RESUME. Cette fonction permet d’interrompre un périphérique
pendant la mise au repos du système et de le relancer ensuite. Le périphérique
géré par le gestionnaire ne tentera pas d’accéder au “centerplane” du domaine
(par exemple, il n’accédera pas à la mémoire ni n’interrompra pas le système), même
si le périphérique est ouvert lorsque l’interruption est demandée. La mise au repos
n’affecte que le domaine cible, les autres domaines du système sont épargnés.

Si un gestionnaire ne prend pas en charge la fonction

DDI_SUSPEND/DDI_RESUME, le périphérique est considéré comme n’étant pas sûr
en cas d’interruption parce que le système d’exploitation ne peut pas être mis au

repos tant qu’un périphérique de ce genre est présent. Si la mise au repos d’un
système est requise pour une opération DR Detach, vous devez manuellement
interrompre le périphérique pas sûr en cas d’interruption pour que la mise au
repos soit possible. Pour plus d’informations, reportez-vous à “Interruption
manuelle d’un périphérique pas sûr en cas d’interruption”, page 13.

Remarque – Les gestionnaires Sun Microsystems suspend-safe (sûrs en cas

d’interruption) connus sont les gestionnaires st, sd, isp, esp, fas, sbus, pci,
pci-pci, qfe et hme (Sun FastEthernet™) ; nf (NPI-FDDI) ; qe (Quad Ethernet);
le (Lance Ethernet), les gestionnaires SSA (soc, pln et ssd) et les gestionnaires Sun

StorEdge A5000 (sf, socal, ses). Pour plus d’informations sur les gestionnaires de
périphériques sûrs en cas d’interruption et en cas de détachement, consultez votre
représentant de service Sun.

Attribution d’une zone de swap suffisante

La configuration de swap du domaine se compose des périphériques de swap et de
swapfs (mémoire). Le domaine doit contenir une zone de swap suffisante pour
pouvoir vider la mémoire paginable. Par exemple, si vous voulez retirer 1 gigaoctet
de mémoire d’un domaine de 2 gigaoctets, il vous faut 1 gigaoctet de zone de swap,
en fonction de la charge. Une zone de swap insuffisante empêche la fonctionnalité
DR d’exécuter tout type d’opération DR.

La zone de swap du domaine doit être configurée en plusieurs partitions sur des
disques rattachés à des contrôleurs hébergés par différentes cartes. Avec ce type de
configuration, une partition de swap donnée n’est pas une ressource essentielle car il
est possible d’en ajouter et d’en supprimer dynamiquement (pour plus d’informations,
reportez-vous à swap(1M)).

Remarque – Lorsque la mémoire (swapfs) ou la zone de swap d’un disque est

détachée, il doit rester suffisamment de mémoire ou de zone de swap dans le
domaine pour les programmes en cours.

Chapitre 1 Configuration DR 5

Qualification des gestionnaires de périphériques tiers

De nombreux gestionnaires d’autres marques (pas achetés chez Sun Microsystems)
ne prennent pas en charge l’interface standard Solaris modunload(1M), qui est utilisée
pour décharger les gestionnaires de périphériques pas sûrs en cas de détachement ou
pas sûrs en cas d’interruption. Les conditions sollicitant les gestionnaires ne se
présentent pas régulièrement dans le cadre du fonctionnement normal et les
fonctionnalités font parfois défaut ou fonctionnent mal. Sun Microsystems suggère
que vous testiez les fonctions des gestionnaires pendant les phases de qualification et
d’installation de périphériques tiers.

Présentation des tâches de
configuration DR

Cette section indique les différentes tâches de configuration à effectuer avant
d’exécuter des opérations DR sur des domaines Solaris 9 (qui ne prennent en charge
que le modèle DR 3.0). Veuillez noter qu’il n’est peut-être pas nécessaire d’effectuer
toutes les tâches décrites dans cette section, en fonction des types de périphériques
existant sur vos cartes système et du type d’opérations DR à effectuer.

Après avoir configuré la fonctionnalité DR ou chaque fois que vous modifiez la
configuration DR, vous devez réinitialiser votre domaine. Si vous voulez réduire au
minimum le nombre des réinitialisations à effectuer, déterminez les tâches de
configuration qui s’appliquent à votre environnement DR puis effectuez la série de
tâches appropriées avant de réinitialiser votre domaine.

1. Si vous comptez effectuer des opérations DR Detach, activez la “cage” du noyau,
comme expliqué dans la section “Activation de la “cage” du noyau”, page 7.

2. Pour les périphériques, faites ce qui suit :

■ Si vous définissez manuellement les paramètres de configuration du réseau,

rendez-les permanents, comme décrit dans la section “Définition des paramètres
permanents des gestionnaires de réseau”, page 8.

■ Si vous possédez des périphériques soc et pln, activez l’interruption des

gestionnaires, comme décrit dans la section “Activation de l’interruption des
gestionnaires des périphériques soc et pln”, page 9.

6 Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

■ Si vous possédez des périphériques pas sûrs en cas d’interruption, spécifiez leur

nom dans la liste des gestionnaires pas sûrs, qui bloque l’activation de la mise au
repos.

Pour plus d’informations, reportez-vous à “Spécification d’une liste de
gestionnaires pas sûrs”, page 9.

■ Si vous possédez des unités de bande qui ne sont pas prises en charge par Sun

Microsystems, rendez ces périphériques sûrs en cas de détachement.
Pour plus d’informations, reportez-vous à “Transformation d’une unité de bande

pas prise en charge en périphérique sûr en cas de détachement”, page 10.

3. Si vous utilisez le multi-acheminement, configurez votre domaine en fonction et
exécutez le logiciel de multi-acheminement approprié sur le domaine.

4. Réinitialisez le domaine pour activer les changements de configuration.

Remarque – Vous devez réinitialiser le domaine après tout changement de

configuration DR. Si vous voulez réduire au minimum le nombre des
réinitialisations à effectuer, exécutez toutes les tâches de configuration appropriées
avant de réinitialiser votre domaine.

5. Après avoir réussi la réinitialisation, vous pouvez vérifier les messages de
changement de configuration DR dans le fichier /var/adm/messages.

Par exemple, si vous avez activé la “cage” du noyau, le message suivant s’affiche :

NOTICE: DR Kernel Cage is Enabled

▼ Activation de la “cage” du noyau

Un noyau “en cage” limite la mémoire non-paginable à un petit nombre de cartes
système (à une en général). Par défaut la “cage” du noyau est désactivée, empêchant
toute opération DR Detach. Si vous projetez d’effectuer des opérations DR Detach,
vous devez activer la cage du noyau en utilisant la variable system(4),
kernel_cage_enable, comme expliqué dans la procédure suivante.

Chapitre 1 Configuration DR 7

Il faut que vous sachiez que les opérations DR Attach ou addboard (ajouter carte)
sont activées par défaut, indépendamment de la valeur de la variable
kernel_cage_enable.

Remarque – Avant le système d’exploitation Solaris 7, la variable dr-max-mem

était utilisée pour activer la fonctionnalité DR. Cette variable n’est plus utilisée pour
activer la DR dans la version 7 et les versions ultérieures du logiciel Solaris.

1. Au moyen d‘un éditeur de texte, éditez le fichier /etc/system du domaine pour
que kernel_cage_enable soit égal à 1.

set kernel_cage_enable=1

2. Lorsque toutes les tâches de configuration DR sont terminées, veillez à
réinitialiser le domaine pour valider la configuration.

3. Vérifiez ce changement de configuration dans le fichier /var/adm/messages.

L’exemple suivant fait partie d’un fichier messages, qui indique que la “cage” du
noyau a été activée :

NOTICE: DR Kernel Cage is Enabled

▼ Définition des paramètres permanents des

gestionnaires de réseau

Si vous utilisez la commande ndd(1M) pour programmer les paramètres de
configuration des gestionnaires de réseau, les paramètres risquent de ne pas
persister après une opération DR.

● Utilisez le fichier /etc/system ou driver.conf d’un gestionnaire donné pour

définir des paramètres permanents.

8 Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

▼ Activation de l’interruption des gestionnaires

des périphériques soc et pln

Si vos cartes système contiennent les périphériques soc et pln, procédez comme
suit pour que ces périphériques deviennent sûrs en cas d’interruption.

1. Avec un éditeur de texte, éditez le fichier /etc/system pour que les variables
pln_enable_detach_suspend et soc_enable_detach_suspend soient réglées

sur 1, comme dans l’exemple suivant :

set pln:pln_enable_detach_suspend=1
set soc:soc_enable_detach_suspend=1

2. Lorsque toutes les tâches de configuration DR sont terminées, réinitialisez le
domaine pour valider la configuration.

▼ Spécification d’une liste de gestionnaires pas

sûrs

Vous pouvez fournir au système d’exploitation Solaris des informations concernant
les périphériques pas sûrs (en cas d’interruption) dans le système en spécifiant une
liste de gestionnaires pas sûrs dans le fichier dr.conf.

La fonctionnalité DR lit cette liste quand elle se prépare à interrompre le système
d’exploitation afin qu’une carte contenant de la mémoire non-paginable puisse être
détachée. Si la DR trouve un gestionnaire actif dans la liste des gestionnaires pas sûrs,
elle abandonne l’opération et retourne un message d’erreur. Le message identifie le
gestionnaire actif qui n’est pas sûr. Vous devez interrompre manuellement le
périphérique pour que l’opération DR puisse être effectuée.

1. Au moyen d’un éditeur de texte, éditez le fichier /platform/SUNW,Ultra­Enterprise-10000/kernel/drv/ngdr.conf spécifiez les gestionnaires de

périphériques pas sûrs en cas d’interruption comme indiqué ci-dessous :

unsupported-io-drivers=
”gestionnaire1”,”gestionnaire2”,”gestionnaire3”;

où gestionnairex correspond à chacun des gestionnaires de périphériques pas sûrs en
cas d’interruption.

2. Lorsque toutes les tâches de configuration DR sont terminées, réinitialisez le
domaine pour que la configuration soit appliquée.

Chapitre 1 Configuration DR 9

▼ Transformation d’une unité de bande pas prise

en charge en périphérique sûr en cas de
détachement

Dans le système d’exploitation Solaris 9, les unités de bande qui sont originellement
prise en charge par Sun Microsystems sont sûres en cas d’interruption et de
détachement. Pour obtenir la liste des unités originellement prises en charge,
consultez la page de manuel st(7D). Si la carte système que vous détachez contient
une unité de bande originellement prise en charge, vous pouvez détacher cette carte
en toute sécurité sans interrompre le périphérique.

Toutefois, si vous voulez utiliser une unité de bande qui n’est pas originellement
prise en charge par Sun Microsystems, vous pouvez l’utiliser mais devez faire en
sorte qu’elle devienne sûre (en cas de détachement) en procédant comme suit.

1. Editez le fichier/kernel/drv/st.conf en saisissant une entrée appropriée
comportant le repère ST_UNLOADABLE (0x0400). Pour plus d’informations,
reportez-vous à la page de manuel st(7D).

2. Lorsque toutes les tâches de configuration DR sont terminées, réinitialisez le
domaine pour valider la configuration.

Préparation des opérations DR Detach

Vous devez préparer une carte pour les opérations DR Detach en suivant les étapes
décrites ci-après. Bien que la liste de tâches suivantes implique un ordre donné,
respecter cet ordre n’est pas nécessaire. Ces étapes concernent les cartes contenant
des E/S ou des périphériques hors réseau.

1. Démontez les systèmes de fichiers.

Par exemple, si vous utilisez des métapériphériques Solstice DiskSuite, vous
devez démonter le système de fichiers des métapériphériques qui comportent une
partition résidant sur une carte (par exemple, umount /partit).

Si vous possédez des périphériques pas sûrs (en cas d’interruption) qui gèrent des
systèmes de fichiers, démontez ces systèmes de fichiers avant toute opération de
détachement. Si vous devez manuellement interrompre des périphériques pas
sûrs (en cas d’interruption) qui gèrent des systèmes de fichiers, verrouillez ceux­ci en utilisant la commande lockfs(1M) avant d’interrompre manuellement les
périphériques pas sûrs.

10 Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

Attention – Démonter des systèmes de fichiers partagés avec l’utilitaire share(1M)

peut avoir des conséquences au niveau des systèmes clients NFS.

2. Supprimez les partitions de disques de la configuration de swap en utilisant
swap(1M).

3. Si vous voulez détacher une carte qui héberge des contrôleurs Sun StorEdge
A3000, désactivez ces contrôleurs ou mettez-les manuellement hors ligne en
utilisant les programmes rm6 ou rdacutil.

La baie Sun StorEdge A3000 (auparavant dénommée RSM Array 2000) comporte
des chemins de contrôleur doubles avec équilibrage de charge et reprise
automatiques.

4. Fermez tous les périphériques hors réseau en procédant comme suit :

■ Fermez toutes les instances d’un périphérique en arrêtant les processus qui

ouvrent directement un périphérique ou une partition brute, ou demandez-leur
de fermer le périphérique ouvert sur la carte.

■ Exécutez modunload(1M) pour décharger chaque gestionnaire pas sûr (en cas de

détachement) ou gestionnaire chargé.

Remarque – Si vous ne réussissez pas à décharger un périphérique qui possède un

gestionnaire pas sûr, mettez la carte qui comporte les périphériques sur la liste noire
des périphériques pas sûrs puis réinitialisez le domaine. Vous pourrez retirer la carte
par la suite. Pour en savoir plus sur la liste noire, reportez-vous à la page de manuel
blacklist(1M).

5. Les processus liés aux processeurs d’une carte empêchent le détachement de la
carte. Vous pouvez utiliser pbind(1M) pour les relier à d’autres processeurs.

Chapitre 1 Configuration DR 11

Changements de configuration pendant des opérations DR

Cette section explique :

■ Comment contrôler les conditions forcées qui affectent la mise au repos d’un

système lors d’une opération DR Detach.

■ Les divers changements de configuration effectués par la fonctionnalité DR lors

d’opérations DR Detach.

Contrôle des conditions forcées affectant la mise au repos du système

Si le système d’exploitation Solaris ne parvient pas à se mettre au repos lors d’une
opération DR Detach impliquant une carte dotée d’une mémoire non-paginable,
il en affiche les raisons. Par exemple, la présence d’un périphérique pas sûr en cas
d’interruption ouvert ne pouvant pas être mis au repos par le système d’exploitation.

L ’impossibilitéde mettre le système au repos, à cause de périphériques ouverts pas sûrs
(en cas d’interruption), est ce l’on appelle une condition forcée. Vous avez le choix entre
faire une nouvelle tentative ou tenter d’imposer la mise au repos. Les conditions
qui font que les processus ne s’interrompent pas sont généralement temporaires.
Vous pouvez réessayer l’opération jusqu’à ce que la mise au repos réussisse.

Lorsque vous essayez d’imposer la mise au repos, vous permettez au système
d’exploitation de s’arrêter en dépit de l’existence de conditions forcées. De cette
manière, le système d’exploitation est forcé d’accepter l’opération de détachement.
Notez que, même s’il est possible d’imposer la poursuite d’une opération de
détachement lorsque des périphériques pas sûrs en cas d’interruption sont ouverts
dans le système, il n’est pas possible d’imposer ce genre d’opération lorsqu’un
périphérique pas sûr en cas de détachement réside sur la carte et que son
gestionnaire est chargé.

Remarque – Les processus en temps réel n’empêchent pas le système

d’exploitation de se mettre au repos.

12 Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

La façon la plus directe de mettre le domaine au repos consiste à fermer tous les
périphériques pas sûrs en cas d’interruption. Pour chaque gestionnaire de réseau
vous devez exécuter la commande ifconfig(1M) avec le paramètre down, puis
l’exécuter de nouveau avec le paramètre unplumb (pour plus d’informations,
reportez-vous à ifconfig(1M)).

Remarque – Il devrait être possible de déplomber tous les gestionnaires de réseau.

Toutefois, cette action est rarement testée dans les environnements habituels et peut
provoquer des conditions d’erreur de gestionnaire. Si vous utilisez DR, Sun
Microsystems suggère que vous testiez les fonctions des gestionnaires pas sûr en cas
d’interruption pendant les phases de qualification et d’installation.

Si un périphérique pas sûr en cas d’interruption est ouvert et ne peut pas être fermé,
vous pouvez interrompre manuellement le périphérique, puis imposer la mise au
repos du système d’exploitation. Après la reprise du système d’exploitation, vous
pouvez manuellement, relancez le périphérique comme expliqué ci-dessous.

Remarque – Si vous ne réussissez pas à interrompre un périphérique pour

l’empêcher d’accéder au “centerplane” du domaine, il vaut mieux ne pas imposer la
mise au repos du système d’exploitation car vous risqueriez de faire échouer le
domaine. Par contre, vous pouvez remettre l’opération DR à plus tard en attendant que
le périphérique pas sûr (en cas d’interruption) ne soit plus ouvert.

▼ Interruption manuelle d’un périphérique pas sûr en cas

d’interruption

1. Mettez fin à l’utilisation du périphérique en effectuant au moins une des
opérations suivantes :

a. Fermez le périphérique en arrêtant les processus qui l’ont ouvert.
b. Demandez aux utilisateurs de ne pas utiliser le périphérique.
c. Débranchez les câbles du périphérique.

Par exemple, si un périphérique qui permet une entrée asynchrone qui n’est pas
sollicitée est ouvert, vous pouvez débrancher ses câbles avant de mettre le système
d’exploitation au repos, en empêchant que le trafic arrive au périphérique et que
celui-ci accède au “centerplane” du domaine. Vous pouvez rebrancher les câbles
après la reprise du système d’exploitation.

d. Déchargez le gestionnaire du périphérique en utilisant la commande

modunload(1M).

2. Effectuez de nouveau l’opération DR.

Chapitre 1 Configuration DR 13

3. Faites ce qui suit :
a. Rechargez le périphérique en utilisant la commande modload(1M).
b. Rebranchez les câbles sur le périphérique.
c. Informez les utilisateurs que le périphérique peut de nouveau être utilisé.
d. Redémarrez les processus associés au périphérique.

Attention – Si vous tentez d’effectuer une mise au repos forcée lors du

fonctionnement d’un périphérique pas sûr (en cas d’interruption), vous risquez de
faire échouer le domaine. Toutefois, si le domaine échoue, les autres domaines
exécutés sur le système Sun Enterprise 10000 ne sont pas affectés.

▼ Mise au repos forcée d’un système

Attention – Utilisez l’option force avec précaution. Pour réussir à imposer la mise

au repos du système d’exploitation, vous devez manuellement mettre le contrôleur
au repos. Les éventuelles procédures qui permettent de le faire sont propres aux
périphériques. Le périphérique ne doit pas transférer de données, de mémoire de
référence ni provoquer d’interruptions pendant le fonctionnement. Veillez à tester
les procédures utilisées pour mettre le contrôleur ouvert au repos avant de les
exécuter sur un système de production. L’utilisation de l’option force pour mettre
le système d’exploitation au repos, sans mettre tout d’abord le contrôleur au repos,
risque de faire échouer le domaine et d’entraîner une réinitialisation.

● Pour les opérations Solaris 9 (modèle DR 3.0), exécutez la commande

deleteboard(1M) ou moveboard(1M) avec l’option -f.

Contraintes liées à la mémoire cible

Lorsque vous détachez une carte comportant de la mémoire non-paginable,
DR repère une carte de mémoire de remplacement (cible) dans laquelle copier
la mémoire non-paginable.

Si aucune carte cible n’est trouvée pour une opération copier-renommer , les commandes
deleteboard(1M) et moveboard(1M) affichent les messages d’erreur suivants, dans
l’ordre :

deleteboard: unconfigure SB2: No available memory target: dr@0:SB2::memory

moveboard: unconfigure SB2: No available memory target: dr@0:SB2::memory

14 Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

Processeurs

Le processeur d’initialisation est responsable de l’entretien du tampon BBSRAM
netcon.

Avant de détacher une carte hébergeant un processeur d’initialisation, DR doit
assigner la fonction de processeur d’initialisation à un autre processeur actif
(en ligne).

Périphériques réseau

Une opération Detach échouera s’il y a sur la carte ne serait-ce qu’une interface
réseau remplissant au moins l’une des conditions suivantes. Dans ces cas, l’opération
Detach échoue et la DR affiche un message d’erreur.

■ L’interface est l’interface réseau primaire du domaine ; c.-à-d., l’interface dont

l’adresse IP correspond au nom de l’interface réseau contenu dans le fichier
/etc/nodename.

Notez que le fait de désactiver l’interface réseau primaire du domaine empêche
les services de noms d’information réseau de fonctionner, il s’ensuit qu’il devient
impossible d’établir des connexions réseau avec des hôtes distants en utilisant des
applications telles que ftp (1), rsh(1), rcp(1), rlogin(1). Les opérations serveur
et client NFS sont aussi affectées.

■ L’interface est sur le même sous-réseau que l’hôte SSP du système ; c.-à-d.,

le sous-réseau de l’adresse IP qui correspond au nom de l’hôte SSP trouvé dans
/etc/ssphostname.

Le fait de désactiver cette interface interrompt la communication entre l’hôte et
le SSP. Etant donné que les opérations DR sont lancées sur le SSP, vous risqueriez
de perdre le contrôle de l’opération de détachement. Notez que le fichier
/etc/ssphostname contient le nom du SSP qui contrôle l’hôte ; par conséquent,
si vous renommez le SSP, /etc/ssphostname doit être manuellement mis à jour.

Attention – Le détachement des interfaces réseau peut affecter les systèmes client NFS.

Chapitre 1 Configuration DR 15

Communication DR distante

Dans les domaines Solaris 9, le serveur de configuration du domaine, dcs(1M),
contrôle les opérations DR.

▼ Résolution d’un problème d’interruption de la connexion

pendant une opération (DR modèle 3.0) Solaris 9

1. Vérifiez le domaine.

dcs(1M) doit être configuré dans le fichier /etc/inetd.conf du domaine.
Les lignes suivantes doivent figurer dans le fichier :

sun-dr stream tcp wait root /usr/lib/dcs dcs
sun-dr stream tcp6 wait root /usr/lib/dcs dcs

2. Si le démon dcs est configuré dans /etc/inetd.conf, arrêtez dcs(1M) s’il est en
cours d’exécution. Envoyez aussi un signal HUP au démon inetd(1M) pour qu’il
relise le fichier de configuration inetd.conf(4) :

# kill -9 idp_dcs
# kill -HUP idp_inetd

Où idp_dcs est l’ID de processus du démon dcs(1M) et idp_inetd l’ID de processus
du démon inetd(1M).

3. Vérifiez dans le fichier /var/adm/messages si des messages d’erreur
proviennent de inetd(1M) s’il rencontre des difficultés pour lancer dcs(1M).

Le fichier exécutable du démon dcs(1M) devrait se trouver dans le répertoire
/usr/lib.

4. A ce stade, réessayez l’opération DR en recommençant tout depuis le début.

16 Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002

Index

A

addboard(1M), 3

C

cfgadm(1M), 3
commande

addboard(1M), 3
cfgadm(1M), 3
deleteboard(1M), 3
moveboard(1M), 3
rcfgadm(1M), 3
showdevices(1M), 3

conditions forcées et mise au repos, 12
configuration des contrôleurs E/S des cartes de la

zone de swap, 5

connexion, interruption de la, 15

D

dcs(1M), 15
deleteboard(1M), 3

dépassement du délai imparti pour la connexion

RPC, 15

détachement

fermeture des périphériques, 10
mémoire paginable et zone de swap pendant le

détachement, 5
RSM 2000 et le détachement, 11
Sun StorEdge A3000 et le détachement, 11
zone de swap et détachement, 5

détachement et processeurs, 14
DR, où exécuter les commandes, 3

E

échec de l’interruption et conditions forcées, 12

G

gestionnaires

de réseau, pas sûrs en cas d’interruption, 12
sûrs en cas d’interruptiom, 5

I

interruption

la connexion, 15
manuelle des périphériques pas sûrs en cas

d’interruption, 12

raisons d’échec, 12

L

liste des gestionnaires sûrs en cas d’interruption, 5

17

M

mémoire paginable et zone de swap, pendant le

détachement, 5

mise au repos, 4

conditions forcées, 12

raisons d’échec, 12
modèle DR, 2
moveboard(1M), 3
multi-acheminement, 3

P

périphériques

pas sûrs en cas d’interruption, 5

pas sûrs en cas d’interruption, interruption

manuelle, 12
pas sûrs en cas de détachement, 4, 12
préparation du détachement, 10
sûrs en cas d’interruption, 4
sûrs en cas de détachement, 4

processeurs et détachement, 14

R

rcfgadm(1M), 3
RSM 2000 et le détachement, 11

Z

zone de swap

configuration des contrôleurs E/S des cartes, 5
configuration pour le détachement, 5

de disque, et détachement, 5

S

showdevices(1M), 3
Sun StorEdge A3000 et le détachement, 11

U

unités de bande

pas sûres en cas d’interruption, 10
sûres en cas de détachement, 10

18 Guide de configuration DR d’un domaine Sun Enterprise 10000 • mai 2002
